德国普旭RD真空泵维修保养流程讲解
真空泵的维修和保养
真空泵日常维护说明如下:1. 检查泵浦操作环境,避免异物杂物落在泵浦上。
2. 开机前检查油位油质是否达到开机要求,若泵油不够可添加,并确定在正常油位。
3. 注意起动及运转声响和温升情况。
4. 系统起动15分钟后查看排气压力,检查排气口有无喷油现象。
5. 在操作介质含有适量水份的情况下,泵浦要在系统起动前30分钟开机, 且在系统关闭30分钟后停机。
注意：油箱内绝对不能混有不同牌号的真空泵油周期保养:泵浦初次使用100小时后更换泵油,以后每500-2000个工作小时更换一次,(视操作介质,工作环境等因素而定)。
换油时应先将油箱内的油放完,注入少量新的油,开机半分钟后再将油放完,最后注入新的泵油到指定油位。
旋片: 使用周期四年左右。
轴承: 约四年更换,通常在大修保养时更换。
排气过滤器: 更换周期18个月(视操作环境而定)或当排气压力超过0.6bar时(排气压力表指针指向红色区域)。
油过滤器: 原则上与泵油同期更换油箱油路: 清洁周期为500-2000小时进气过滤器: 每周清洁一次。
一般维修:一般维修与周期保养是同时进行的,在保养的同时检修泵浦,而保证泵浦工作能力。
一般维修保用期为6个月。
中修:在真空度达不到工作要求或泵头出现异常声响时需进行泵头中修。
中修保用期为6个月。
1 检查更换泵头所有出现问题的零部件,更换轴封,泵油。
2 对缸套,转子,排气阀进行除碳清洁。
3 清洁进气法兰所有零件,必要时更换进气口单向阀4 装配泵头,进行转子间隙调整。
5 整机装配,运转一个小时,检测技术参数。
大修:泵浦严重受损,操作数据严重下降,或日常维护,保养不足三年以上,及泵浦连续使用五年以上等情况时,需进行大修保养。
大修保用期为6个月。
1.更换下列零部件(一套大修包):旋片,轴承,轴封,轴套,密封圈,排气过滤器,油过滤器,泵油。
2.清洁下列零部件:油路系统,排气阀,缸体,转子,进气口组件,排气口组件。
3.泵头的装配,进行转子间隙调整。
真空泵的维护和修理保养
真空泵的维护和修理保养概述真空泵是一种用于产生真空环境的装置。
在科研试验、工业生产和医疗设备等领域中，真空泵被广泛应用。
由于工作环境的多而杂性，真空泵的使用寿命与其维护保养密不可分。
本篇文档将介绍真空泵的维护保养方法和注意事项。
维护和修理保养日常维护清洁真空泵的外壳和接口需要常常清洁。
清洗时，应先使用清水和中性清洁剂清洗表面积病，然后用干布擦拭干净。
勿用清洁剂直接清洗泵体内部。
更换油真空泵的确保正常运转必需保持油的清洁度和油位。
建议在工作前检测油位，假如油位偏低，应适时补充。
假如油变色或显现异味，应立刻更换。
更换油时，应先将泵体里面和油箱内的油全排出，并清洗干净后，再加入合适的新机油。
一般情况下，每6—12个月更换机油一次。
更换气缸片气缸片是真空泵的紧要部件，其紧要作用是保证泵内气体的密封性和排放本领。
假如气缸片磨损或老化，就需要更换。
更换时需使用与原品牌相同规格的气缸片。
更换前应拆开泵体进行检查，检查有无表面缺陷和保持清洁。
故障排出泵体漏油假如泵体漏油，可能是气缸片老化或安装不当引起的。
首先应检查气缸片和密封圈是否损坏。
假如有磨损和损坏，就需要更换相应部件。
同时，在清洗气缸片时，确定要清洗干净并且油份要足。
假如气缸片没有损坏，可能是由于泵体安装不当导致，可以进行重新安装。
泵体不吸气假如泵体不吸气，可能是由于进气阀门关闭或堵塞。
进气阀门可以手动打开或关闭，假如阀门无法关闭，可以进行更换。
假如进气阀门无异物堵塞，就可能是气缸片老化或泵体积灰造成的。
此时，可以进行清洗或更换气缸片。
泵体漏电假如泵体漏电，可能是由于泵体电缆短路、绝缘性能下降或泵体零件损坏引起的。
可以进行检查，假如发觉有短路等情况，就需要进行充分维护和加强绝缘。
假如零部件损坏，可以进行更换。
泵体噪音大假如泵体噪音大，可能是泵体内部零件损坏。
检查时可以拆卸泵体检查内部松动、磨损等情况。
假如松动可以进行紧固，不然需要进行更换。
注意事项1.避开长时间连续使用，应适应泵的规定负荷使用；2.避开外力擦碰泵体；3.若长期不使用，应将油互换，并且进行密封保护；4.避开泵体表面结露、扭曲和变形；5.定期检查和更换气缸片以及定期更换机油。

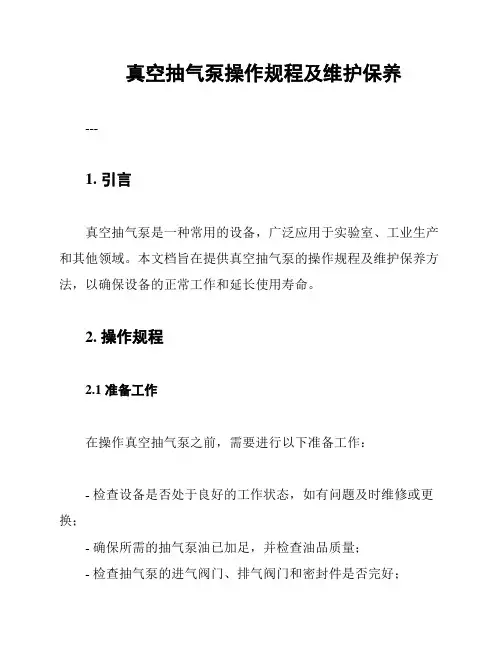

真空抽气泵操作规程及维护保养
真空抽气泵操作规程及维护保养---1. 引言真空抽气泵是一种常用的设备，广泛应用于实验室、工业生产和其他领域。
本文档旨在提供真空抽气泵的操作规程及维护保养方法，以确保设备的正常工作和延长使用寿命。
2. 操作规程2.1 准备工作在操作真空抽气泵之前，需要进行以下准备工作：- 检查设备是否处于良好的工作状态，如有问题及时维修或更换；- 确保所需的抽气泵油已加足，并检查油品质量；- 检查抽气泵的进气阀门、排气阀门和密封件是否完好；- 准备好所需的工具和辅助设备。
2.2 操作步骤1. 打开真空抽气泵的电源开关，并等待设备预热。
2. 检查真空抽气泵的油位，确保油位在适当范围内。
如不足，及时添加新油。
3. 根据所需真空度，将抽气泵的抽气速率调节到适当的值。
4. 打开真空系统的进气阀门，开始抽气过程。
在抽气过程中，需注意以下事项：- 观察真空计的读数，确保抽气过程正常进行；- 定期检查抽气泵的运行情况，如发现异常应及时停止操作并排除故障；- 避免抽气泵长时间连续运行，以防止过热损坏。
2.3 关闭操作1. 当达到所需的真空度或完成抽气任务后，关闭真空系统的进气阀门。
2. 关闭真空抽气泵的电源开关。
3. 观察真空泵的运行情况，并确保压力已完全释放。
4. 拆卸抽气泵连接的管路，检查部件和密封件的状态。
5. 清洁和维护真空抽气泵，包括更换油品、清理过滤器等。
3. 维护保养为保持真空抽气泵的正常运转和延长使用寿命，应定期进行以下维护保养工作：- 检查抽气泵的油位和油质，定期更换油品；- 清洁和更换过滤器，以保持最佳的气体流动；- 定期检查和紧固连接件，并更换磨损或损坏的部件；- 检查抽气泵的密封件，如有磨损或老化应及时更换；- 定期清洁抽气泵的内部和外部，保持设备干净整洁；- 如发现故障或异常情况，应及时停止使用并进行维修。
4. 安全事项在操作和维护真空抽气泵时，需要遵守以下安全事项：- 注意电源安全，避免触电和短路；- 避免长时间连续运行，以防止设备过热；- 注意设备周围的通风情况，避免积聚有害气体；- 使用合适的工具和设备，避免意外伤害；- 遵循操作规程和维护保养方法，确保安全操作；---以上是真空抽气泵的操作规程及维护保养注意事项。
真空泵维护保养规程
真空泵维护保养规程1 总则通过对真空泵正确地日常维护，周期保养和维修，确保设备正常、安全、可靠、经济运行，保证工艺要求、生产出合格产品。
2 各类泵的技术性能2.1 机械增压泵──罗茨泵2.2 滑阀泵2.3 复合分子泵3 结构简述3.1 ZJP型罗茨泵该型泵是一种容积式真空泵，带溢流阀，它是利用一对8 子形转子在泵壳中保持一定的间隙作等速反向旋转而产生吸气和排气作用的，且进排气口连通，在通道上垂直地装置着一个自重阀，其作用是当排气口和进气口的压力差和阀的有效作用面积的乘积超过阀头的自重时，阀头就会自动顶开阀座，使排气口和进气口的压力差始终保持在一个可控制的数值内。
两个转子被支承在泵壳侧面端盖的滚动轴承中，依靠一对可调的同步齿轮使二个转子在高速旋转时始终保持着一定的相互位置，而转子与端盖之间的端面间隙是靠固定端轴承座下面的可调金属垫片来保证，使泵在工作时因受热而转子只能向一面膨胀。
端盖内的四组内轴封是为了防止两侧润滑油进入泵壳，出轴处油封是为了防止气体漏入泵体内。
该型泵采用卧式结构，采用联轴器与电机直联，动力由联轴器传给主动轴，再通过同步齿轮传动从动轴。
3.2 滑阀泵该型泵主要由泵体、滑阀、滑阀导轨、偏心轮、带轮等零件组成。
上部设有六组圆盘形排气阀。
排气阀主要由弹簧和被弹簧压紧的阀片等零件组成。
当泵内气体和油，从排气阀排出时，经过化雾器，然后由方油箱内的油气分离器进行油气分离，气体排至大气，油经过滤油口过滤，然后通过压差由固定隔板、滑阀隔板的油孔输送至偏心轮，滑阀、泵腔等活动部分，随着泵的运转，被压缩的气体和油又由排气阀排出，因此本型泵的润滑均是自动进行。
泵的转动部分及进气的结合面采用橡胶密封，泵体与泵盖纸垫用描图纸或青壳纸。
3.3 复合分子泵复合分子泵它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合型的分子真空泵4 运行中的注意事项4.1 运行中必须严格按照各类泵的技术规格使用，泵不允许长时间超过允许最高入口压力情况下工作。
真空泵的操作与日常维护
真空泵的操作与日常维护
一、使用前的准备
1、使用前检查电源线，不允许有破损或接触不良现象。
2、清洗真空机皮垫与真空罩。
3、每次使用前都要检查机器油位应在油标的刻线以上。
二、操作规程
1、把所有要真空的东西放在真空机皮垫上，然后用真空罩罩住。
2、打开电源开关，打开机器开关，同时把机器上放气开关打开，真空表上的指针由0慢慢升到刻度76度时，说明机器工作正常。
3、真空时间一般为1-2分钟，然后关掉机器开关再把放气开关向上打开即可。
三、注意事项
1、真空时，发现真空表上反映针在0位没有上升证明漏气，应查看垫片上是否有杂物，并及时处理。
2、真空时间不要超过2分钟。
四、使用后，机面上与真空罩要洗干净。
五、日常维护
1、清洁设备表面灰尘及杂物。
2、将设备的非油漆金属表面加油。
3、各紧固螺丝需拧紧，不得有松动。
4、检查各部位不应有漏水、油、气现象。
了解普旭真空泵叶片的维护
了解普旭真空泵叶片的维护
普旭真空泵叶片工作原理：此真空泵按照旋片式原理工作。
油密封间隙、润滑叶片并带走压缩热。
油过滤器清洁循环油。
排气过滤器将油与排出
气体分离。
真空泵叶片真空度不足主要有以下七个原因：
1、真空泵叶片出现磨损，与缸体间摩擦时接触面不够大，导致真空度不足。
2、缸体出现磨损，缸体内壁可能出现磨损，导致真空度不足。
3、转子移位。
转子与端盖的标准安装位置发生偏移，导致真空度不足，可
找厂家校正。
4、真空泵漏气，真空泵经过长时间使用后，密封垫片老化致使真空泵漏气，导致真空度不足。
5、电机是否正常。
电机的转速不正常抽速将会减慢，从而导致真空度不足。
6、真空泵油乳化、碳化。
真空泵在长期使用过程中不经常更换以及人工保
养的话，真空泵油将会发生乳化或碳化现象，从而导致真空泵缸体出现磨损，油管堵塞、油过滤器堵塞等一系列问题。
7、真空泵油过滤器堵塞或损坏。
真空泵油过滤器也称油雾分离器、油过滤芯、排气滤芯等叫法，若油雾分离器发生堵塞，被抽进泵体的气体将不容易
排出，此时泵体内内压过高，抽速降低，真空度下降。
精品资料欢迎下载。
真空泵操作规程及维护保养
真空泵操作规程、真空泵起停操作1) 在使用真空泵对机组进行抽真空前，应启动真空泵运转20 分钟左右，待油温上升后，打开机组抽气阀门对机组进行抽气。
2) 对机组进行抽真空时，应打开气镇阀，让水蒸气及时蒸发；并定时打开放油口放出凝水( 20 分钟一次)3) 操作过程中，如主机真空很差，则抽气阀原则上不应开得太大、太快，否则泵内易抽出LiBr 溶液。
4) 阻油器底部的凝水应及时排放，以免进入真空泵，损坏真空泵。
5) 真空泵停用前，关闭机组抽气阀后，真空泵应继续运行20 分钟，让泵内的水蒸气充分蒸发，防止泵内腐蚀。
6) 只有确认机组内存有不凝性气体时，才能启动真空泵对机组进行抽真空。
7) 严禁盲目给机组抽真空，以免造成真空泵的损坏及破坏主机的真空。
、测试真空泵极限真空值操作1) 将麦氏真空计与阻油器上取样阀相连。
2) 检查相应阀门是否关闭。
3) 启动真空泵。
4) 打开取样抽气阀。
5) 三分钟后看麦氏真空计数值(是否达到30Pa)。
三、真空泵维护保养1) 必须使用真空泵指定专用油，否则会造成泵的排水性能下降，极限真空能力下降，并导致真空泵的使用寿命缩短。
2) 定期更换真空泵油，通过油位视镜观察油的污浊情况，并更换泵油。
3) 油位升高，或油色呈乳白色，说明油被乳化，拧松油箱底部放油螺栓放出乳化油或水珠。
4) 真空泵运转时，如果泵油油面低于油位视镜红色圆点的下线时，应立即补充泵油直至油面生至油位计红色圆点的上线。
5) 如泵长时间未启动，在正式启动真空泵前应先多次点动真空泵，避免在泵直接启动时由于负荷过大而损坏泵。
6) 若因误操作致使LiBr 溶液进入真空泵，则应立即放出被污染的油和LiBr 溶液，并多次点动真空泵，将残余溶液排出，并用少量油逐步置换清洗，直至没有溶液为止。
真空泵维护保养方法
真空泵维护保养方法真空泵是用于抽取气体并维持真空状态的一种重要设备。
为了确保真空泵的正常运行，需要进行定期的维护保养。
本文将介绍真空泵的维护保养方法，并详细描述每个环节的操作流程。
一、日常维护保养1. 菜单操作：在正常使用前，应观察真空泵是否有损坏或异常，如有异常应当立即停机检查。
在正常使用中，应注意观察泵的工作状态，如有不正常现象应及时反映。
2. 检查泵的工作状态：应在每次使用结束之后，关闭真空泵系统，并检查泵的工作状态。
如果存在异常情况，应及时处理，防止出现二次损坏。
3. 定期清洗：应定期进行泵的清洗。
首先应将一些容易导致污染的物质从真空系统中排出，然后将泵进行清洗。
4. 更换油和过滤器：应定期更换泵油和过滤器，定期对泵油和过滤器进行检查，如有污染应及时更换。
二、泵内密封件维护保养1.泵内密封件维护保养流程：(1)准备工作1）. 关闭泵的进气阀门，并将系统真空泵的断路器断电。
2）. 将旋盖拆下并将O型圈和阀杆、隔板等取出，进行清洗。
3）. 拆下喇叭管夹紧装置，并将喇叭管取下，清除喇叭管内积脏。
(2)清洗泵内密封件1）. 将冷却液箱架放下，拆下盖板，并将冷却液箱取下。
2）. 将密封件取下，并将密封件中的水排出。
3）. 将密封件放进脱脂汽油中清洗。
4）. 清洗完成后，用干棉布擦干密封件。
(3)更换密封件1）. 在密封件安装面涂上润滑油。
2）. 安装新密封件。
3）. 将密封件的端部折弯成U形，使之可以收回到密封装置中。
4）. 将密封件装回泵内，装好所有部件。
5）. 将进气阀门打开，并通电启动系统。
三、机械泵维护保养机械泵是一种用于向真空系统提供高速气体抽取的设备。
由于机械泵工作时会产生高温和高速气流，因此进行机械泵的维护保养十分重要。
1. 机械泵维护保养流程：(1) 关闭系统机械泵选配的阀门。
(2) 关闭主电源，让机械泵与液压冷却器停止运行。
(3) 拆卸机械泵罩，拆掉机械泵顶盖，并取出转子，连接杆和偏心轮。
真空泵维修安全操作及保养规程
真空泵维修安全操作及保养规程真空泵是实验室等场合中常用的设备之一，用于在实验室中制造低压或高真空环境，从而帮助实验的进行。
在实验室中，发生真空泵故障而触发事故的情况时有发生，因此，进行真空泵维修时需要遵循一些安全操作规范以确保操作人员的安全。
真空泵维修前的安全准备在进行真空泵维修前，需要进行以下安全操作：1.断电操作：由于真空泵需要使用电力，在维修工作前，需要将电源切断。
切断电源时，要确保电源旁边有人负责观察，如有异常情况应立刻关掉电源并进行排查。
2.防护措施：维修人员必须穿戴安全衣物，并配戴好防护手套和安全帽以保证自身安全。
3.检查环境：在维修过程中，需要环境清洁且干燥，避免尘土和水气进入真空泵内部。
真空泵维修注意事项在维修真空泵时，我们应注意以下事项：1.维修时需要保持警惕，如果感觉不妥，应立即关掉电源。
2.维修过程中，需要使用专业的工具和设备以确保维修能够顺利进行。
遵守操作步骤，不可随意更改。
3.定期清理：经常对泵进行清洗工作，避免在维修过程中产生污染，影响维修效果。
4.注意泵的温度：在泵长时间使用后，泵的壳体会变得很热，在泵维修过程中，要注意泵的温度。
使用钳子或类似器具来移动零件或部件，不要手工操作。
真空泵基础保养对于一些基础保养工作，我们需要每隔一段时间进行检查，以维护真空泵的使用寿命。
以下是一些常用的保养方法：1.定期清理：定期对真空泵进行清理，去除泵内的灰尘、油脂、污垢等，以保证泵内干净和泵的工作效果。
2.润滑：在所使用的泵中添加润滑剂，提高泵的使用寿命和效果；3.检查机件：定期检查泵内零件，发现损坏零件及时更换。
结束语总之，在进行真空泵维修和保养时，需要特别注意它的安全和准确性，把控好操作流程，并防止对操作人员造成伤害。
同时对于真空泵的日常使用，及时保养，也是确保其长期使用效果的重要手段。
以上便是真空泵维修安全操作及保养规程的一些注意事项和基础保养内容，希望大家参考并遵循这些规程。
德国普旭RAD真空泵维修保养规程讲解
第一章普旭真真空泵概述................... 错误!未指定书签。
一、普旭真空泵简介....................... 错误!未指定书签。
二、真空泵构造........................... 错误!未指定书签。
第二章德国普旭R5/RA真空泵系统简介....... 错误!未指定书签。
一、德国普旭R5/RA真空泵系统流程......... 错误!未指定书签。
二．德国普旭R5/RA真空泵润滑油流程....... 错误!未指定书签。
第三章普旭真空泵的安装................... 错误!未指定书签。
一、德国普旭R5/RA真空泵安装............. 错误!未指定书签。
二、配管、基础........................... 错误!未指定书签。
三、电器一般安全规范..................... 错误!未指定书签。
第四章德国普旭R5/RA真空泵操作........... 错误!未指定书签。
一、开机前的检查......................... 错误!未指定书签。
二、试机、开机与停机..................... 错误!未指定书签。
三、运转中注意事项....................... 错误!未指定书签。
四、长期停机的处理方法................... 错误!未指定书签。
第五章德国普旭R5/RA真空泵维护与保养..... 错误!未指定书签。
一、润滑油的规范及使用................... 错误!未指定书签。
二、排气过滤器的更换步骤................. 错误!未指定书签。
三、油过滤器的更换步骤................... 错误!未指定书签。
四、进气过滤器的更换步骤................. 错误!未指定书签。
五、日常保养............................. 错误!未指定书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德国普旭RA0302D真空泵维修保养流程讲解 (2)第一章普旭真真空泵概述 (2)一、普旭真空泵简介 (3)二、真空泵构造 (3)第二章德国普旭R5/RA真空泵系统简介 (4)一、德国普旭R5/RA真空泵系统流程 (4)二．德国普旭R5/RA真空泵润滑油流程 (6)第三章普旭真空泵的安装 (7)一、德国普旭R5/RA真空泵安装 (7)二、配管、基础 (9)三、电器一般安全规范 (10)第四章德国普旭R5/RA真空泵操作 (11)一、开机前的检查 (11)二、试机、开机与停机 (11)三、运转中注意事项 (12)四、长期停机的处理方法 (13)第五章德国普旭R5/RA真空泵维护与保养 (14)一、润滑油的规范及使用 (14)二、排气过滤器的更换步骤 (17)三、油过滤器的更换步骤 (17)四、进气过滤器的更换步骤 (18)五、日常保养 (18)六、一般故障排除表 (21)德国普旭RA0302D真空泵维修保养流程讲解第一章普旭真真空泵概述由东莞比其尔真空机电设备有限公司提供普旭真空泵RA0302D维修普旭RA0160D真空泵维修普旭RA0250D真空泵维修等进口品普旭真空泵配件及耗材，普旭真空泵油VM100 普旭真空泵滤芯，普旭真空泵油雾过滤器,普旭真空泵空气总成,普旭真空泵排气阀,普旭真空泵逆止阀等配件!一、普旭真空泵简介德国普旭R5/RA型系列真空泵是单级旋片油封式真空泵，适用于低、中真空领域，主要用于抽除空气和其它干燥气体。
它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。
真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。
德国普旭R5/RA型系列真空泵是引进国外先进技术，易损件选用进口元件或进口材料。
真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。
二、真空泵构造普旭RA系列真空泵按照旋片式原理运行。
泵体中安装一个偏心转子。
利用离心力推动叶片在转子的槽中向泵腔内壁滑动。
叶片将转子和泵腔内壁之间分隔成几个小腔体。
当腔体跟进气口通道相连时，气体被吸入，在下一次转动中被压缩并且推入油分离器。
压差使油不断的被压进压缩腔体。
油和介质再被释放进入油分离器，在那里由于重力作用经除雾器和排气过滤器，与排出的气体分离。
分离出的油在油分离器底部再次被推入压力腔体（油循环）。
无油气体经过排气盖板被释放到大气中。
第二章德国普旭R5/RA真空泵系统简介一、德国普旭R5/RA真空泵系统流程1．空气流程1）空气由进气滤清器滤去尘埃之后，经由吸气阀进入真空泵泵体；与润滑油混合，与油混合的空气经过压缩后通过排气阀进入油分离器进行粗分离，再经排气过滤器的精分离，不含油的空气通过排气嘴排入大气。
如空气中含有可凝气体，则打开气镇阀。
2）空气流程中各组件功能说明：A、进气滤清器空气滤清器为干式纸质过滤器，过滤纸细孔度约为10μ左右，通常每1000小时应取下清除表面的尘埃，清除的方法是使用低压空气将尘埃由内向外吹除。
B、吸气阀避免关闭电源后，叶片逆向旋转。
注意：吸气阀不能作为真空系统止回阀或切断阀使用，吸气阀不能防止油被吸入真空系统。
Ｃ、排气过滤器详细内容请参阅后面有关章节说明。
D、气镇阀真空泵配有气镇阀，少量空气通过气镇阀进入真空泵腔内，连同工艺气体一起被压缩，这样，可防止真空泵腔内工艺气体中可凝气体成分的凝结。
气镇阀配有节流阀可部分或全部关闭。
在操作之前真空泵应该关闭进气口运转30分钟，以达到75℃的工作温度。
只有在这个工作温度下才能有效地抽除可凝性气体。
使用结束后，应该再运转30分钟使泵油中的冷凝物蒸发出去。
二．德国普旭R5/RA真空泵润滑油流程东莞比其尔专业维修德国普旭真空泵1）由于油分离器内和真空腔的压差，将油分离器底部的润滑油分成三路，一路润滑油被压入油过滤器除去杂质颗粒后，经过油冷却器，在冷却器中将润滑油加以冷却之后，喷入真空腔，冷却空气；另二路通到泵体的两端，用来润滑轴承组，多余的润滑油也被吸人真空腔，冷却空气，注入真空腔的油连同被吸入的气体，以油雾形式通过排气阀进入油分离器，油雾在油分离器内通过碰撞，一部分大颗粒的油直接回到油分离器底部，另一部分小颗粒的油通过排气过滤器被分离，分离后的油积聚在浮子阀处，通过浮子阀回到真空泵真空腔。
然后润滑油再次进行循环。
2）润滑油流程中各组件功能说明：东莞比其尔专业维修德国普旭真空泵A、德国普旭R5/RA真空泵冷却器冷却器用冷却风扇将冷空气抽入，通过冷却器冷却润滑油。
风冷式真空泵对环境温度较敏感，选择放置场所时，最好注意环境的温度和通风条件。
若环境状况不佳，则风冷式冷却器的翅片易受灰尘覆盖而影响冷却效果，因此每使用一定时间，即应用低压的压缩空气将翅片表面的灰尘吹掉，若无法吹干净则必须以溶剂来清洗，务必保持冷却器散热表面的干净。
B、德国普旭R5/RA真空泵油过滤器,东莞比其尔专业维修德国普旭真空泵油过滤器是一种纸质的过滤器，其功能乃是除去油中的杂质如金属微粒、油的劣化物等，过滤精度在5μ—10μ之间，对轴承、泵体、叶片及转子有完善的保护作用。
▲若油过滤器长期不换造成压差大，则可能导致进油量不足，使真空泵温度高，同时因油量不足会影响到真空泵的使用寿命。
C、德国普旭R5/RA真空泵排气过滤器,东莞比其尔专业维修德国普旭真空泵排气过滤器是用多层细密的玻璃纤维制成，压缩空气中所含的雾状油气经过排气过滤器后几乎可被完全滤去，油颗粒大小可控制在0.1μ以下，含油量则可低于5ppm。
在正常的运转条件下，排气过滤器可使用约3000小时，而润滑油的油品及周围环境的污染程度对其寿命影响甚大，如果环境污染甚为严重，可考虑加装前置空气过滤器；至于润滑油的选择，请使用本公司的真空泵专用油，严禁不同牌号的机油混用或使用再制机油。
第三章普旭真空泵的安装一、德国普旭R5/RA真空泵安装东莞比其尔专业维修德国普旭真空泵安装前应注意：1．安装前应检查包装箱是否完整无损，并检查机组有无损坏。
开箱后机组的搬运安装工作要按有关搬运注意事项严格进行。
2．真空泵安装场所的选定非常重要。
使用者往往在真空泵购置后就随便找个位置，配管后立即使用，根本没有事前的规划。
殊不知如此草率的操作，将造成日后真空泵故障、维修困难等的后果。
所以适当的安装场所乃是正确使用真空泵的先决条件：1）安装场所应宽阔、采光良好，空气的相对湿度宜低，灰尘少，空气清净且通风良好。
以利操作与检修。
2）环境温度5～30摄氏度，因环境温度愈高，则真空泵的温度愈高。
环境压力：大气压3）预留保养空间，真空泵与墙之间至少须有1米以上距离，真空泵顶端空间距离应1米以上。
预留通道，以利维修保养。
如在一个封闭系统中使用，须加装抽、排风设备，以利空气循环，一般而言，其抽、排风的单个设备的风量须大于真空泵散热排风量。
4）真空泵应安装在非爆炸区域内。
真空泵表面不接触易燃物。
二、配管、基础东莞比其尔专业维修德国普旭真空泵1．空气管路的配管注意事项1）主管路配管时，管路通径不能小于真空泵的进气法兰通径，最好选用设计值较大的管径，使得压力降不至于过大。
2）支线管路必须从主管路的顶端接出，不允许有固体或液体进入真空泵。
3）主管路的管径不要任意缩小。
如果必须缩小管路管径时须使用渐缩管，否则在接头处会有紊流情况发生，导致大的压力损失，管路中尽量减少使用弯头及各类阀门，以减少管路的压力损失。
4）主管路配管时，连接的管路应不使真空泵产生附件应力，如果必要，要加装柔性接头。
5）排气管道不允许装有节流装置，排气管道应采用防止异物返人泵内的方式安装。
并采取措施防止静电。
2．基础真空泵所产生的振动很小，故不需做专门的基础，但其所放置的地面应平坦、水平，且地下不可为软性土壤。
可通过地脚橡胶垫块上的螺孔用螺栓固定。
三、电器一般安全规范1．按真空泵的功率大小，选择正确的电源线径，不得使用太小的线径，否则电源线易因高温烧毁而发生危险。
2．真空泵最好单独使用一套电力系统，尤其要避免与其他不同电力消耗系统并联使用，可能会因过大的电压降或三相电流不平衡引起真空泵的过载，常规下，电压降不得低于额定电压的5％，若三相电流不平衡则最低一相电流与最高一相电流的比值不得超过5％。
3．按真空泵电机功率配置适当的NFB（无熔丝开关）以维护电力系统的安全。
4．真空泵配电时须确认其电压、频率的正确性。
5．真空泵系统的接地线应可靠架设，而且接地线不可接在输送管或冷却水管上。
第四章德国普旭R5/RA真空泵操作一、开机前的检查开机前进行的检查是避免真空泵发生重大故障，提高使用效益所必须做的工作。
1．检查油位是否在MAX～MIN之间，润滑油不可太多，亦不可太少，不足时应补充之。
禁止不同牌号的润滑油混用，补充润滑油时，应确定系统内已经没有压力时，方可打开加油盖。
2．接上电源线及接地线，测试电压是否正确，三相电源是否无误。
二、试机、开机与停机1.试机1）关闭进气口。
（关闭进气口阀门，或用橡胶垫封住进气口）用户自备。
2）点动电机检查真空泵的旋转方向，如旋转方向不对，则对调三相电源中的任意两相。
2.开机1）关闭进气口。
2）合上电源开关。
3.停机1）关闭进气口。
2）断开电源开关。
三、运转中注意事项1．当运转中有异音及不正常振动时应立即停机。
2．运转中管路及机体内均有真空或压力，不可松开管路或栓塞以及打开无关的阀门。
3．在长期运转中，若发现观油镜上的油位不见，且温度过高时，应立即停机，停机10分钟后观察油位，若发现不足时，应待系统内没有压力时再补充润滑油。
四、长期停机的处理方法长期停机时，应仔细按下列方法处理，特别是在高湿度的季节或地区。
1．停机两个月以上需作以下处理：1）将所有开口封闭，以防湿气、灰尘进入。
2）停用前将润滑油换新，并运转30分钟3）尽可能将机器迁移到灰尘少、且干燥处存放。
2．重新开机程序1）测量电机的绝缘，应在1MΩ以上。
2）其他程序如试机所述步骤。
第五章德国普旭R5/RA真空泵维护与保养一、润滑油的规范及使用润滑油主要有三个作用：1）润滑作用：润滑油可以在泵盖、转子、叶片、泵体之间形成油膜，避免了相互间的直接接触，减少摩擦。
2）密封作用：润滑油产生的油膜能对真空泵起到密封作用，提高了真空泵的效率。
3）冷却作用：由于润滑油吸收了大量的压缩热，使压缩过程接近于等温压缩，降低了真空泵的功率。
另外，润滑油还能降低高频压缩所产生的噪音。
1．润滑油规范及推荐用油润滑油对真空泵的性能具有决定性的影响，若使用不当或错误，则会导致真空泵的严重损坏。
忠告：敬请使用普旭真空泵专用油，确保真空泵的使用寿命。
2．影响换油时间的因素1）通风不良，环境温度太高。
高湿度环境或雨季，灰尘多的环境。
2）润滑油的油品不佳。
3．润滑油使用的注意事项1）润滑油的换油时间请参阅后面相关章节。
