公共广播系统的功放与线路选择王从科李娜（中国中建设计集团有限公司，北京市100037）Selection of Power Amplifier and Line of Public Adress SystemWANG CongkeLI Na （China Construction Engineering Design Group Co.，Ltd.，Beijing100037，China ）Abstract ：In the passive terminal system of public adress ，the relationship between the cross section ，distance ，attenuation of the line and the power of the loaded loudspeaker is calculated by the transmission linemodel ，andseveralmethodstosolvetheattenuation of the line are put forward.According to the total capacity of the load loudspeaker ，theappropriate constant voltage power amplifier is selected.Keywords ：publicaddresssystem ；poweramplifier ；transmission lineattenuation ；passiveloudspeaker ；voltage loss ；constant voltage power transmission ；maximumtransmissiondistance ；transmission voltage classes摘要：公共广播无源终端系统中，通过传输线路模型推算出线路的截面、距离、衰耗与负载扬声器功率的关系，提出解决线路衰耗的几种方法。
常用电缆的规格型号
常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm 型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1kV，如：4*(1*185)+1*95 0.6/1kV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。
线材材质的选用及对音质的影响

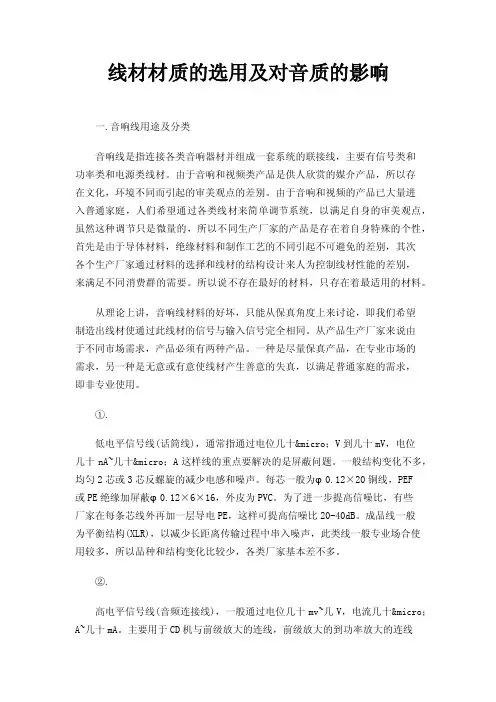

线材材质的选用及对音质的影响一.音响线用途及分类音响线是指连接各类音响器材并组成一套系统的联接线，主要有信号类和功率类和电源类线材。
由于音响和视频类产品是供人欣赏的媒介产品，所以存在文化，环境不同而引起的审美观点的差别。
由于音响和视频的产品已大量进入普通家庭，人们希望通过各类线材来简单调节系统，以满足自身的审美观点，虽然这种调节只是微量的，所以不同生产厂家的产品是存在着自身特殊的个性，首先是由于导体材料，绝缘材料和制作工艺的不同引起不可避免的差别，其次各个生产厂家通过材料的选择和线材的结构设计来人为控制线材性能的差别，来满足不同消费群的需要。
所以说不存在最好的材料，只存在着最适用的材料。
从理论上讲，音响线材料的好坏，只能从保真角度上来讨论，即我们希望制造出线材使通过此线材的信号与输入信号完全相同。
从产品生产厂家来说由于不同市场需求，产品必须有两种产品。
一种是尽量保真产品，在专业市场的需求，另一种是无意或有意使线材产生善意的失真，以满足普通家庭的需求，即非专业使用。
①.低电平信号线(话筒线)，通常指通过电位几十µ；V到几十mV，电位几十nA~几十µ；A这样线的重点要解决的是屏蔽问题。
一般结构变化不多，均匀2芯或3芯反螺旋的减少电感和噪声。
每芯一般为φ0.12×20铜线，PEF或PE绝缘加屏蔽φ0.12×6×16，外皮为PVC。
为了进一步提高信噪比，有些厂家在每条芯线外再加一层导电PE，这样可提高信噪比20-40dB。
成品线一般为平衡结构(XLR)，以减少长距离传输过程中串入噪声，此类线一般专业场合使用较多，所以品种和结构变化比较少，各类厂家基本差不多。
②.高电平信号线(音频连接线)，一般通过电位几十mv~几V，电流几十µ；A~几十mA。
主要用于CD机与前级放大的连线，前级放大的到功率放大的连线等。
用量最大，变化最多的线材，人们往往用信号线来调整整体音响器材的音色特点，所以各个厂家各尽其能。
公共广播系统-功放与线材选用
公共广播系统功放与线材选用●广播线材选用对照参考表注：1、负载平均分布时，电压最大衰减20%以内（导线以来回线路计算），即平均声压级●广播功放选用广播功放的选用，具有70V和100W恒压输出端或定阻(8～16欧姆)。
广播线路通常都可长可短。
对于小功率功放定阻输出，总阻抗必须等于8欧姆.同时要考虑到扬声阻抗匹配。
对于要求大攻率的广播功放设备要结合大功率广播功放使用。
广播功放额定输出功率，应选用多大的额定输出功率，须视广播扬声器的总功率而定取决于广播分区功率大小来定。
对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。
根据功能需要的背景音乐及广播系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
但是，所有公共广播系统原则上应能进行灾害事故紧急广播。
因此，系统须设置紧急广播功放。
对于全区域报警的广播系统,紧急广播系统功放的额定输出功率应>=广播扬声器总功率的1.5倍来设置！通常用扬声器总量的1.5倍来选择功放.●功率确定服务性广播和业务性广播，各所需播放的区域除话筒语音外不需很大的音量，输出功率满足全域扬声器总量。
播放紧急广播时，系统的区域比较分散,为了保证有足够的响度和清晰度，并最大限度的节约成本,并保证在灾害性广播的时候能够及时播送分区消防广播语音，广播设计把消防功放和背景音乐广播功放分开设计使用两套功放。
传输电压国际标准一般为70V、100V、120V三档规格，根据规范宜采用低压传输方式并考虑减小线路损耗的原则，通过做最佳的、最合理的计算，我们采用100V恒压传输。
世邦通信技术有限公司2007年。
调音台解了解各种音频线缆的使用方法
调音台解了解各种音频线缆的使用方法调音台在音频录制和混音方面扮演着至关重要的角色。
为了实现高质量的音频输出，正确使用各种音频线缆是必不可少的。
本文将为您介绍几种常见的音频线缆类型及其使用方法，帮助您更好地了解和利用调音台。
一、XLR线缆XLR线缆是一种平衡音频线缆，广泛用于连接调音台和话筒、音箱等设备。
它具有三个插头引脚，分别为地线、热线和中立线。
热线传输音频信号的正相位，中立线传输音频信号的反相位，而地线则用于消除干扰和提供屏蔽。
使用XLR线缆时，首先将中立线插入调音台的MIC输入插孔，热线插入“+48V”插孔（如果需要使用48V电源供应话筒），地线插入地线插孔。
然后，将另一端的插头与话筒或音箱连接，确保插头牢固连接。
二、TRS线缆TRS线缆是一种用于传输平衡或非平衡音频信号的线缆，常用于连接调音台和各种音源设备，如耳机、音箱等。
它通常具有3.5毫米或6.35毫米的插头，分为三个区段，分别代表左声道、右声道和地线。
使用TRS线缆时，将左声道插头插入调音台的左声道输出插孔，右声道插头插入右声道输出插孔，地线插头插入地线插孔。
然后，将另一端的插头插入到所需的音频设备中。
三、TS线缆TS线缆是一种用于传输非平衡音频信号的线缆，常用于连接调音台和各种音源设备，如吉他、键盘等。
它通常具有 6.35毫米的单插头，分为两个区段，分别代表音频信号和地线。
使用TS线缆时，将插头插入调音台的输入插孔，并确保插头与插孔牢固连接。
然后，将另一端的插头插入到所需的音源设备中。
四、RCA线缆RCA线缆是一种用于传输非平衡音频信号的线缆，常用于连接调音台和电视、DVD播放器等设备。
它通常具有两个RCA插头，分别代表左声道和右声道。
使用RCA线缆时，将左声道插头插入调音台的左声道输入插孔，右声道插头插入右声道输入插孔。
然后，将另一端的插头插入到所需的音频设备中。
五、光纤线缆光纤线缆是一种用于传输数字音频信号的线缆，常用于连接调音台和音箱、音频接口等设备。
你的喇叭线选多粗的线芯？？？？？？？
你的喇叭线选多粗的线芯？？？？？？？⾳响发烧友对喇叭线的选择⼤有讲究，曾听说不乏有⼈花⼀万多元买⼀条线的。
喇叭线的另外⼀个极端，便是随便找⼀条电线连上，出声就⾏。
跳开这两个极端，从技术的⾓度看喇叭线的选择，过细的导线显然不会有好声⾳，因為细线的电阻⼤，更多的功率将消耗在导线的电阻上，低⾳的损失尤其严重。
过粗的导线虽然电阻⼩，但是造成材料和⾦钱的浪费。
⼀般认為导线上的损失（插⼊损耗）在 0.5dB 以下是可以容忍的。
从扩⼤机输出到扬声器的这部分电路中，喇叭的阻抗、导线的长度、导线的粗细都很重要，⼀般的做法是根据导线长度和喇叭阻抗来推算出导线的粗细。
⼀、⼀般线径标準 下⾯的数字说明 100 英尺（约30⽶）导线的线径，扬声器阻抗和插⼊损耗之间的关係。
例如 30 ⽶ 18 号线，4欧姆阻抗扬声器，插⼊损耗是 2.5dB，够⼤的了。
⼤家知道，3dB 的损失就意味著功放的输出损失⼀半！10 AWG: 4 Ω = .44 dB, 8 Ω = .22 dB, 16 Ω = .11 dB12 AWG: 4 Ω = .69 dB, 8 Ω = .35 dB, 16 Ω = .18 dB14 AWG: 4 Ω = 1.07 dB, 8 Ω = .55 dB, 16 Ω = .28 dB16 AWG: 4 Ω = 1.65 dB, 8 Ω = .86 dB, 16 Ω = .44 dB18 AWG: 4 Ω = 2.49 dB, 8 Ω = 1.33 dB, 16 Ω = .69 dB⼆、JBL线径标準 下⾯的数据是 JBL 提出的建议，有些⼈认為过於保守，我们不妨把它当做最低标準看待（原来的英尺距离已经换算為⽶）。
· 3⽶, 4, 8 & 16 Ω负载 = 20 AWG· 7.6⽶, 4 Ω负载 = 15 - 20 AWG· 7.6⽶, 8 & 16 Ω负载 = 20 AWG· 15.24⽶, 4 Ω负载 = 10 - 15 AWG· 15.24⽶, 8 Ω负载 = 15 AWG· 15.24⽶, 16 Ω负载 = 15 - 20 AWG· 30⽶, 4 Ω负载 = 10 AWG· 30⽶, 8 Ω负载 = 10 - 15 AWG· 30⽶, 16 Ω负载 = 15 - 18 AWG· 45.72⽶, 4 Ω负载 = 8 AWG· 45.72⽶, 8 Ω负载 = 12 AWG· 45.72⽶, 16 Ω负载 = 15 AWG· 60⽶, 4 Ω负载 = 5 - 8 AWG· 60⽶, 8 Ω负载 = 10 AWG· 60⽶, 16 Ω负载 = 10 - 15 AWG 在功率⼤距离长的场合，⼀定不要在喇叭线上吝嗇，试想 1000 ⽡功率的输出，如果有很⼩的 0.5 dB 插⼊损耗，结果是丢失 100 ⽡的输出，太划不来。
公共广播背景音乐线材选用及计算方法
公共广播系统如何选线在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。
其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。
目前，在广播系统工程施工过程中，人们往往沿用家庭音响系统使用的“音箱线”的模式，来选用广播系统传输电缆。
其实，这里面存在着一定的误区。
家庭音响系统使用的“音箱线”为区别正负极性而将透明塑料包裹着铜线染成金、银二种颜色，在市场上学习香港的叫法，俗称“金银线”。
“金银线”的规格则是根据内部包裹的铜丝数量来定的，分类成为多少多少“仔”，不甚规范。
“音箱线”主要应用于家庭音响系统，一般情况下使用长度仅为3-5米，因此在选配时应尽量选择“粗”一点，“材质”好一点的“音箱线”，以提高信号传输速率和降低传输损耗。
如果将“音箱线”用于公共广播系统，由于敷设线路较长，工程造价决定了不可能选用高级“音箱线”，只能使用低档次的“音箱线”。
而这一类的“音箱线”，品质相对较差，大多由一些小型工厂（作坊）使用相对落后的生产工艺制造，使用者无法参照国家标准予以评定、验收。
低档次的“音箱线”一般均为平行线，即透明塑料包裹着两股铜线平行布置。
电磁学原理告诉我们，任何二根平行线之间存在着线间寄生电容，而线间寄生电容的存在将会造成传输信号中高频成分旁路，线路越长，线间寄生电容的影响越大。
因此，远距离传输广播信号，不适宜选用平行线，否则容易造成高音不清晰、发闷等现象的发生。
科学家发现双绞线方式可以有效地克服线间寄生电容的影响，因而双绞线方式在电脑网络用线、高级音响线材中得以广泛采用。
随着双绞线方式电缆制造工艺的普及，越来越多的传输电缆采用了双绞线方式。
所以，公共广播系统远距离传输广播信号也应选用双绞方式广播电缆线。
在双绞广播电缆线外层再包裹一层塑料外套，对内部双绞线能够起到更进一步的保护作用，可以避免在施工工程中线槽、桥架割伤、短路内部芯线，这就是双绞护套广播电缆线。
工程扬声器线缆标准
工程扬声器线缆的标准
工程扬声器线缆的标准主要有以下方面：
1. 导体截面：线缆的导体截面影响其传输性能。
一般来说，导体截面越大，传输性能越好，但同时也会增加线缆的成本。
因此，选择合适的导体截面需要根据实际需求进行权衡。
2. 绝缘厚度：绝缘厚度决定线缆的电气性能和耐久性。
在保证绝缘效果的前提下，绝缘厚度应尽可能小，以降低成本并提高线缆的传输性能。
3. 阻燃等级和耐UV等级：线缆应具备阻燃性能和耐UV性能等多方面的安全性能，以确保线缆长时间运行时不会因安全问题而出现故障，影响整个音响系统的正常运行。
4. 电气参数：电气参数包括导体电阻、电容、阻抗等多个指标。
导体电阻指导体材料的电阻大小，影响线缆传输性能。
电容是线缆绝缘材料的电容值，影响线缆高频响应。
阻抗是指线缆的特定电阻值，可以描述信号在线缆中传输时的衰减情况。
在选择工程扬声器线缆时，需要注意这些电气参数是否符合实际需求。
此外，对于室外使用的扬声器线缆，还需要考虑其防水、防雷等特性。
总之，在选择工程扬声器线缆时，需要根据实际需求进行全面考虑，并选择符合相关标准的线缆。
