金属铸造工艺论文
金属铸造工艺论文摘要：铸造是将通过熔炼的金属液体浇注入铸型内，经冷却凝固获得所需形状和性能的零件的制作过程。
铸造是常用的制造方法，铸造是一种古老的制造方法，在我国可以追溯到6000年前。
随着工业技术的发展，铸大型铸件的质量直接影响着产品的质量，因此，铸造在机械制造业中占有重要的地位。
由零件的结构特点，提出多种浇注和分型方案，综合对比分析，选择最为理想的浇注位置及分型面。
制定出详细的铸造工艺方案。
关键字：铸造工艺性；铸造工艺方案；铸造工艺参数；补缩系统；浇注系统铸造工艺种类：铸造工艺可分为重力铸造、压力铸造、砂型铸造、压铸、熔模铸造和消失模铸造。
铸造方法常用的是砂型铸造，其次是特种铸造方法，如：金属型铸造、熔模铸造、石膏型铸造等。
各种特种铸造方法均有其突出的特点和一定的局限性，对铸件结构也各有各自的特殊要求。
重力铸造重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等；窄义的重力铸造专指金属型浇铸。
压力铸造压力铸造是指金属液在其他外力（不含重力）的作用下注入铸型的工艺。
广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等；窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。
这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。
砂型铸造砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。
砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。
砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。
砂型铸造用的模具，以前多用木材制作，通称木模。
木模缺点是易变形、易损坏；除单件生产的砂型铸件外，可以使用尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。
虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。
此外，砂型比金属型耐火度更高，因而如铜合金和黑色金属等熔点较高的材料也多采用这种工艺。
但是，砂型铸造也有一些不足之处：因为每个砂质铸型只能浇注一次，获得铸件后铸型即损坏，必须重新造型，所以砂型铸造的生产效率较低；又因为砂的整体性质软而多孔，所以砂型铸造的铸件尺寸精度较低，表面也较粗糙。
压铸压铸是在压铸机上进行的金属型压力铸造，是目前生产效率最高的铸造工艺。
压铸机分为热室压铸机和冷室压铸机两类。
热室压铸机自动化程度高，材料损耗少，生产效率比冷室压铸机更高，但受机件耐热能力的制约，目前还只能用于锌合金、镁合金等低熔点材料的铸件生产。
当今广泛使用的铝合金压铸件，由于熔点较高，只能在冷室压铸机上生产。
压铸的主要特点是金属液在高压、高速下充填型腔，并在高压下成形、凝固，压铸件的不足之处是：因为金属液在高压、高速下充填型腔的过程中，不可避免地把型腔中的空气夹裹在铸件内部，形成皮下气孔，所以铝合金压铸件不宜热处理，锌合金压铸件不宜表面喷塑（但可喷漆）。
否则，铸件内部气孔在作上述处理加热时，将遇热膨胀而致使铸件变形或鼓泡。
此外，压铸件的机械切削加工余量也应取得小一些，一般在0.5mm左右，既可减轻铸件重量、减少切削加工量以降低成本，又可避免穿透表面致密层，露出皮下气孔，造成工件报废。
熔模铸造所谓熔模铸造工艺，简单说就是用易熔材料（例如蜡料或塑料）制成可熔性模型（简称熔模或模型），在其上涂覆若干层特制的耐火涂料，经过干燥和硬化形成一个整体型壳后，再用蒸汽或热水从型壳中熔掉模型，然后把型壳置于砂箱中，在其四周填充干砂造型，最后将铸型放入焙烧炉中经过高温焙烧（如采用高强度型壳时，可不必造型而将脱模后的型壳直接焙烧），铸型或型壳经焙烧后，于其中浇注熔融金属而得到铸件。
失蜡法铸造现称熔模精密铸造，是一种少切削或无切削的铸造工艺，是铸造行业中的一项优异的工艺技术，其应用非常广泛。
它不仅适用于各种类型、各种合金的铸造，而且生产出的铸件尺寸精度、表面质量比其它铸造方法要高，甚至其它铸造方法难于铸得的复杂、耐高温、不易于加工的铸件，均可采用熔模精密铸造铸得。
消失模铸造消失模铸造技术（EPC或LFC）是用泡沫塑料制作成与零件结构和尺寸完全一样的实型模具，经浸涂耐火粘结涂料，烘干后进行干砂造型，振动紧实，然后浇入金属液使模样受热气化消失，而得到与模样形状一致的金属零件的铸造方法。
消失模铸造是一种近无余量、精确成形的新技术，它不需要合箱取模，使用无粘结剂的干砂造型，减少了污染，被认为是21世纪最可能实现绿色铸造的工艺技术。
铸造生产的工艺流程：铸造主要工艺过程包括：金属熔炼、模型制造、浇注凝固和脱模清理等。
铸造用的主要材料是铸钢、铸铁、铸造有色合金(铜、铝、锌、铅等)等。
铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3）造型与制芯；4）熔化与浇注；5）落砂清理与铸件检验等主要工序。
成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
铸件一般作为毛坯经切削加工成为零件。
也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求直接作为零件使用。
型砂的性能及组成：1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。
2、型砂的组成型砂由原砂、粘接剂和附加物组成。
铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。
铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。
为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。
工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。
与其它加工方法相比，铸造工艺具有以下特点：1）铸件可以不受金属材料、尺寸大小和重量的限制。
铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。
2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。
3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。
4）铸件一般使用的原材料来源广、铸件成本低。
5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。
铸件的手工造型手工造型的主要方法砂型铸造分为手工造型（制芯）和机器造型（制芯）。
手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作，包括填砂、紧实、起模、合箱等由造型机完成。
泊头铸造工量具友介绍手工造型的主要方法：手工造型因其操作灵活、适应性强，工装备简单，无需造型设备等特点，被广泛应用于单件小批量生产。
但手工造型生产率低，劳动强度较大。
手工造型的方法很多，常用的有以下几种：1．整模造型对于形状简单，端部为平面且又是最大截面的铸件应采用整模造型。
整模造型操作简便，造型时整个模样全部置于一个砂箱内，不会出现错箱缺陷。
整模造型适用于形状简单、最大截面在端部的铸件，如齿轮坯、轴承座、罩、壳等。
2.分模造型当铸件的最大截面不在铸件的端部时，为了便于造型和起模，模样要分成两半或几部分，这种造型称为分模造型。
当铸件的最大截面在铸件的中间时，应采用两箱分模造型，模样从最大截面处分为两半部分（用销钉定位）。
造型时模样分别置于上、下砂箱中，分模面（模样与模样间的接合面）与分型面（砂型与砂型间的接合面）位置相重合。
两箱分模造型广泛用于形状比较复杂的铸件生产，如水管、轴套、阀体等有孔铸件。
铸件形状为两端截面大、中间截面小，如带轮、槽轮、车床四方刀架等，为保证顺利起模，应采用三箱分模造型。
此时分模面应选在模样的最小截面处，而分型面仍选在铸件两端的最大截面处，由于三箱造型有两个分型面，降低了铸件高度方向的尺寸精度，增加了分型面飞边毛刺的清整工作量，操作较复杂，生产率较低，不适用于机器造型，因此，三箱造型仅用于形状复杂、不能用两箱造型的铸件生产。
铸件高度方向的尺寸精度，增加了分型面处飞边毛刺的清整工作量，操作较复杂，生产率较低，不适用于机器造型，因此，三箱造型仅用于形状复杂、不能用两箱造型的铸件生产。
3．活块模造型铸件上妨碍起模的部分（如凸台、筋条等）做成活块，用销子或燕尾结构使活块与模样主体形成可拆连接。
起模时先取出模样主体，活块模仍留在铸型中，起模后再从侧面取出活块的造型方法称为活块模造型。
活块模造型主要用于带有突出部分而妨碍起模的铸件、单件小批量、手工造型的场合。
如果这类铸件批量大，需要机器造型时，可以用砂芯形成妨碍起模的那部分轮廓。
4．挖砂造型当铸件的外部轮廓为曲面（如手轮等）其最大截面不在端部，且模样又不宜分成两半时，应将模样做成整体，造型时挖掉妨碍取出模样的那部分型砂，这种造型方法称为挖砂造型。
挖砂造型的分型面为曲面，造型时为了保证顺利起模，必须把砂挖到模样最大截面处。
由于是手工挖砂，操作技术要求高，生产效率低，只适用于单件、小批量生产。
铸造铸件金属液的浇注生产中，浇注时应遵循高温出炉，低温浇注的原则。
因为提高金属液的出炉温度有利于夹杂物的彻底熔化、熔渣上浮，便于清渣和除气，减少铸件的夹渣和气孔缺陷；采用较低的浇注温度，则有利于降低金属液中的气体溶解度、液态收缩量和高温金属液对型腔表面的烘烤避免产生气孔、粘砂和缩孔等缺陷。
因此，在保证充满铸型型腔的前提下，尽量采用较低的浇注温度。
把金属液从浇包注入铸型的操作过程称为浇注。
浇注操作不当会引起浇不足、冷隔、气孔、缩孔和夹渣等铸造缺陷，和造成人身伤害。
为确保铸件质量、提高生产率以及做到安全生产，浇注时应严格遵守下列操作要领：（1）浇包、浇注工具、炉前处理用的孕育剂、球化剂等使用前必须充分烘干，烘干后才能使用。
（2）浇注人员必须按要求穿好工作服，并配戴防护眼镜，工作场地应通畅无阻。
浇包内的金属液不宜过满，以免在输送和浇注时溢出伤人。
（3）正确选择浇注速度，即开始时应缓慢浇注，便于对准浇口，减少熔融金属对砂型的冲击和利于气体排出；随后快速浇注，以防止冷隔；快要浇满前又应缓慢浇注，即遵循慢、快、慢的原则。
（4）对于液态收缩和凝固收缩比较大的铸件，如中、大型铸钢件，浇注后要及时从浇口或冒口补浇。
钢铁材料论文

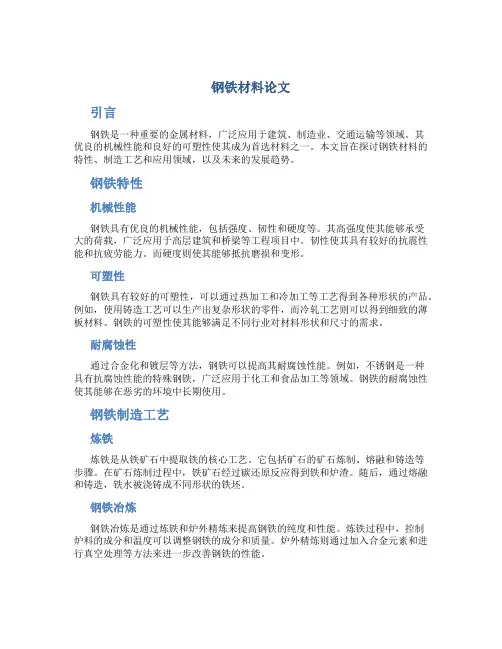

钢铁材料论文引言钢铁是一种重要的金属材料，广泛应用于建筑、制造业、交通运输等领域。
其优良的机械性能和良好的可塑性使其成为首选材料之一。
本文旨在探讨钢铁材料的特性、制造工艺和应用领域，以及未来的发展趋势。
钢铁特性机械性能钢铁具有优良的机械性能，包括强度、韧性和硬度等。
其高强度使其能够承受大的荷载，广泛应用于高层建筑和桥梁等工程项目中。
韧性使其具有较好的抗震性能和抗疲劳能力。
而硬度则使其能够抵抗磨损和变形。
可塑性钢铁具有较好的可塑性，可以通过热加工和冷加工等工艺得到各种形状的产品。
例如，使用铸造工艺可以生产出复杂形状的零件，而冷轧工艺则可以得到细致的薄板材料。
钢铁的可塑性使其能够满足不同行业对材料形状和尺寸的需求。
耐腐蚀性通过合金化和镀层等方法，钢铁可以提高其耐腐蚀性能。
例如，不锈钢是一种具有抗腐蚀性能的特殊钢铁，广泛应用于化工和食品加工等领域。
钢铁的耐腐蚀性使其能够在恶劣的环境中长期使用。
钢铁制造工艺炼铁炼铁是从铁矿石中提取铁的核心工艺。
它包括矿石的矿石炼制、熔融和铸造等步骤。
在矿石炼制过程中，铁矿石经过碳还原反应得到铁和炉渣。
随后，通过熔融和铸造，铁水被浇铸成不同形状的铁坯。
钢铁冶炼钢铁冶炼是通过炼铁和炉外精炼来提高钢铁的纯度和性能。
炼铁过程中，控制炉料的成分和温度可以调整钢铁的成分和质量。
炉外精炼则通过加入合金元素和进行真空处理等方法来进一步改善钢铁的性能。
钢铁加工钢铁加工是将铸造或锻造的钢铁材料通过切削、冲压、焊接等工艺进行成型和加工。
切削工艺包括铣削、车削和钻削等，可以得到具有精确尺寸和表面质量的零件。
冲压工艺可以通过模具对薄板进行冲压，制作出各种形状的零件和外壳。
焊接工艺可以将多个钢铁零件连接在一起，形成更复杂的结构。
钢铁应用领域建筑业钢铁在建筑业中广泛应用于高层建筑、桥梁和地下工程等。
其高强度和韧性使其能够承受大的荷载和抗震性能，保证了建筑物的结构安全。
此外，钢铁还可以用于建筑的外墙、屋顶和门窗等部件。
压铸工艺与模具设计毕业论文
压铸工艺与模具设计毕业论文一、选题的依据及意义本课题来源于江铃汽车集团公司骨干企业，江铃汽车集团公司车厢饰件厂的全资子公司，江铃有色金属压铸厂。
该公司成立于2002年5月。
工厂总投入资金为四千万元人民币，自建立起就本着高起点，现代化的原则，工厂以生产铝合金压铸件及其加工为主,已为江铃汽车、奇瑞汽车及中华汽车配套生产变速器及发动机零部件，产品已出口欧洲，工厂还可生产路灯灯罩、电梯踏板、电机壳体等其它铝合金压铸件。
产品图如下所示：压力铸造是近代金属加工工艺中发展较快的一种少无切削的特种铸造方法。
它是将熔融金属在高压高速下充填铸型，并在高压下结晶凝固形成铸件的过程。
高压高速是压力铸造的主要特征。
常用的压力为数十兆帕，填充速度（浇口速度）约为16～80米/秒，金属液填充模具型腔的时间极短，约为0.01～0.2秒。
压力铸造特点如下：一、优点：（1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。
（2）压铸件的尺寸精度较高，可达IT11～IT13级，有时可达IT9级，表面粗糙度达Ra0.8～3.2um,有时达Ra0.4um,互换性好。
（3）材料利用率高。
（4）可以将其他材料的嵌件直接嵌铸在压铸件上。
（5）压铸件组织致密，具有较高的强度和硬度。
（6）可以实现自动化生产。
二、缺点：（1）由于高速充填，快速冷却，形腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。
（2）压铸机和压铸模质量昂贵，不适合小批量生产。
（3）压铸件尺寸受到限制。
（4）压铸合金种类受到限制。
在此之上还发展出多种特殊压铸工艺，以解决压铸件的气孔和疏松问题。
迄今为止主要有真空压铸、充氧压铸、精速密压铸、半固态压铸等。
由于用这种方法生产产品具有生产效率高，工序简单，铸件公差等级较高，表面粗糙度好，机械强度大，可以省去大量的机械加工工序和设备，节约原材料等优点，且其缺点可以通过特殊压铸得到有效的克服，所以现已成为我国铸造业中的一个重要组成部分。
金属铸造工艺论文
金属铸造工艺论文引言金属铸造作为一种常见的金属加工方法，具有广泛的应用和重要的经济价值。
本论文旨在介绍金属铸造的工艺过程、影响因素以及近年来的发展趋势。
1. 金属铸造工艺概述金属铸造是将熔融金属倒入预先制备好的模具中，通过熔铸和凝固来获得所需形状的金属零件的加工方法。
它通常包括以下几个步骤：•模具准备：根据产品的形状和尺寸，制备相应的模具。
•熔炼金属：选择适当的金属材料，并通过高温熔炼设备将其熔化。
•浇注：将熔融金属倒入模具中。
•凝固：金属在模具中冷却凝固。
•反模和整形：将凝固后的金属零件从模具中取出，并进行后续整形和表面处理。
2. 影响金属铸造质量的因素金属铸造的质量受到多个因素的影响，包括但不限于以下几点：2.1 材料选择不同的材料具有不同的熔点和流动性，因此在选择材料时需要考虑其适用性和熔点等特性，以确保获得所需的铸造质量。
2.2 模具设计模具的设计对于金属铸造过程中的产品质量至关重要。
模具的形状和尺寸必须与所需产品的形状和尺寸相匹配，并且要考虑到产品的收缩率和热胀冷缩等因素。
2.3 浇注温度和速度金属铸造中的浇注温度和浇注速度直接影响到产品的质量。
温度过高或过低都会导致铸件内部结构的不均匀，从而影响到产品的力学性能。
2.4 凝固过程金属的凝固过程是金属铸造中最关键的环节之一。
快速凝固会导致铸件的晶粒细小，从而提高产品的强度和硬度。
而过慢的凝固速度则会产生大晶粒现象，影响产品的性能。
3. 金属铸造的发展趋势近年来，随着科技的不断进步和工艺的改进，金属铸造工艺也在不断发展。
以下是几个金属铸造领域的发展趋势：3.1 数字化技术的应用随着计算机辅助设计（CAD）和计算机辅助制造（CAM）技术的发展，数字化技术开始在金属铸造中得到应用。
通过使用CAD/CAM系统，可以实现对模具设计和铸造工艺的数字化模拟和优化。
3.2 自动化生产线的建设自动化生产线可以提高金属铸造的生产效率和产品质量。
自动化设备的应用可以大幅度减少人工操作，提高生产的一致性和稳定性。
支座铸造工艺毕业论文
支座铸造工艺毕业论文本文介绍了支座铸造工艺的相关背景和应用，详细阐述了支座铸造工艺流程和方法，探讨了支座铸造工艺中的材料选择和质量控制。
最后，提出了支座铸造工艺存在的问题和改进措施。
一、背景介绍支座是一种常见的机械零件，用于支撑设备或组件。
支座广泛应用于化工、制药、食品等行业，该领域的发展为支座铸造工艺的提升和创新提供了机会。
支座铸造工艺是通过铸造技术来生产该零件，其生产成本低、生产效率高，具有广泛的应用前景。
二、支座铸造工艺流程1.模具制备支座铸造的第一步是模具制备。
选择具有合适形状和尺寸的铸造模具，并将其涂抹上脱模剂，以便后续的模具脱模。
2.熔炼原材料将铸造材料，如铸铁、铸钢、铜、铝等材料，加入熔炉中进行熔炼，并添加合适的合金元素，以达到所需的材料化学成分。
3.铸造过程将熔融的金属注入模具中，然后静置，直到铸造材料凝固成型。
在铸造过程中，必须控制合金的温度、流动速度和氧化状态，以保证铸造质量。
4.去毛刺将成型支座从模具中取出，并进行去毛刺和砂型清洗。
5.表面处理进行表面处理，包括砂喷、抛光和涂漆等过程。
6.质量检验进行质量检验，以确保支座强度、硬度和尺寸精度符合设计要求。
三、材料选择和质量控制1.材料选择支座铸造工艺的材料选择将影响产品的性能和成本。
常见的支座材料有灰铸铁、球墨铸铁、铸钢、红铜和铝合金等。
根据具体应用场景，选择合适的支座材料，满足强度要求的同时尽可能降低成本。
2.质量控制支座铸造工艺的质量控制是确保支座产品性能和外观质量的关键。
对铸造温度、流速、浇注位置和氧化情况等参数进行严格控制，以确保产品成型质量。
此外，对于成型后的支座产品，进行温度处理、去毛刺和表面处理等工艺，以确保最终产品质量。
四、存在问题及改进措施1.存在问题支座铸造工艺存在生产效率低、产量不稳定、质量难以保证等问题。
2.改进措施为了缓解上述问题，可以采取以下改进措施：（1）优化生产流程，确保生产效率。
（2）引入智能化设备，提高产量稳定性。
铸造工技师论文(初稿)
减少DZ2侧架自硬树脂砂立柱面补砂芯报废的控制要点探讨企业名称：姓名：考评职业：铸造技师减少DZ2侧架自硬树脂砂立柱面补砂芯报废的控制要点探讨摘要：本文结合南车长江铜陵公司铸造车间自硬铬矿砂芯在制芯过程中经常出现的制芯质量隐患并结合我们采取的预防措施，着重介绍在DZ2侧架生产过程中，由于操作手法差异、不同生产节奏下树脂加入量偏差等因素导致立柱面铬铁矿砂补砂芯大批量不合格从而导致DZ2侧架立柱磨耗板安装面大面积多肉的成因以及采取的改进措施，目的在于降低铬矿补砂芯不合格率，减少由于自硬铬铁矿砂（立柱面补砂芯）制芯不合格导致的铸件不合格的情况发生，从而达到理顺生产流程、降低质量损耗的目的，并为类似的自硬树脂砂制芯提供参考。
关键词：铸造；自硬树脂砂；铬铁矿砂；固化剂；硬化时间；碗型碾砂机一、DZ2侧架自硬铬铁矿砂芯制芯简介2014年3月份，中国铁路总公司紧急采购5000辆C80E货车进行批量运行试验，DZ2摇枕侧架关键零部件由长江铜陵公司负责生产，由于订单紧、任务重、要求高，几乎全部员工都要面临一次大考，没有成熟的生产工艺，大量工装模具需要重新改造，产品质量只能在试制过程中探索解决。
车间自硬铬铁矿砂芯制芯工序为造型首道工序，砂芯的制作情况直接影响着后道工序能否顺利完成。
在DZ2侧架生产中，立柱面补砂芯采用自硬树脂砂（铬铁矿砂）制芯，混砂设备（图1.1）为碗型间歇式树脂砂混砂机，每次混砂前通过固定在混砂机上方的定量斗量取铬铁矿砂25kg，按照工艺要求树脂组分Ⅰ加入量为25kg*（0.35-0.55）%=（87.5-137.5）g；活化剂组分Ⅱ加入量为25kg*（0.25-0.45）%=（62.5-112.5）g；催化剂组分Ⅲ加入量为（1~5）%*组分Ⅰ=（0.875-6.875）g；将定量好的PZ-Ⅲ（组分III）加入PZ-Ⅰ（组分I）中搅拌5-10秒混均匀，加入到铬铁矿砂中搅拌，再加入PZ-II（组分II），在混砂机中搅拌30～50s，混砂机在混砂工作时通过碗形容器内高速旋转的叶片，将砂以涡流运动翻起，碗型上方斜口盖板再将砂反射下来，这样反复循环使砂与固化剂、树脂砂粘剂快速搅拌，在瞬间内，使砂与固化剂和树脂砂粘接剂充分混合，混好芯砂后通过固定在碗型下方的出砂口放出芯砂，用容器承装到制芯工位将砂填入准备好的芯盒中，待砂芯硬化到一定程度后，按照操作要求翻模，取出砂芯。
工艺美术史论文金属工艺在中国历史工艺美术舞台上的发展
工艺美术史论文金属工艺在中国历史工艺美术舞台上的发展中国金属工艺之古今变迁——金属工艺在中国历史工艺美术舞台上的发展姓名:学号:班级:中国金属工艺之古今变迁——金属工艺在中国历史工艺美术舞台上的发展内容提要:本文展述了什么是中国工艺美术，中国工艺美术之一的金属工艺在中国工艺美术中的地位，发展和金属工艺在当代有哪些需求的市场，以及金属工艺在设计、艺术中的一些可行性的创造，并且介绍我们身边一位以金属工艺进行艺术创造的人和她的艺术行为。
关键词:中国古代工艺美术、景泰蓝\烧瓷\花丝镶嵌\斑铜工艺\锡制工艺\铁画\金银饰品等等、金属工艺的当今市场、金属工艺用途、创造金属工艺、“铁哥们”、郭新、双城(twocities)正文:首先我们要了解，什么是中国古代工艺美术,中国古代工艺美术是中国人民为满足自己的物质需要和精神需要，在不同的历史条件下，采用各种物质材料和工艺技术所创造的人工造物的总称。
它是中华民族造型艺术的重要组成部分，既体现了工艺美术的一般本质特征，在内涵和形式上保持着实用性与审美性的统一，又显示了中华民族文化自身所具有的鲜明个性。
中国工艺美术以其悠久的历史、别具一格的风范、高超精湛的技艺和丰富多样的形态，为整个人类的文化创造史谱写了充满智慧和灵性之光的一章。
工艺美术有物质文明和精神文明的又重属性，尽管它不是纯艺术，创作不以震撼人心或道德说教等为宗旨，但它对人的影响又绝不小于纯艺术。
因为，人可以不去欣赏纯艺术，却不必去专门欣赏它，而它却永远在源源不断地提供着形式语言，潜移默化地培育起人的基本审美意识，如影随形般左右了人的终极审美判断。
中国古代工艺美术夙享盛誉，长期是中华文明传播的承载体，域外人士在使用中国工艺美术的同时，也潜移默化地认知了中华文明。
(参考《天公开物》)工艺美术这个词，就具有悠久技艺传统的，富有地方和民族特色，反映中国古典文化精神的传统工艺美术，其主要门类有烧造、煅冶、染织、编扎、雕刻、木工、髹饰工艺等等。
铝合金锻造工艺毕业论文
LD5铝合金锻造工艺及热处理研究工艺成佳佳（陕西理工学院材控081）指导老师：刘艳【摘要】：由于细晶粒组织对锻件的硬度、塑性、抗腐蚀性、疲劳极限、断裂韧性及外观均有良好的影响，因此如何控制锻件的晶粒度，一直是锻造研究工作的重要课题。
本课题以LD5合金为例研究该合金锻件晶粒细化的最佳锻造工艺及热处理工艺，以提高LD5合金的综合力学性能。
【关键词】：铝合金；锻造；热处理1.引言1.1铝合金的研究现状铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。
随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。
铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。
铝及铝合金存在易腐蚀、不耐磨、焊接难等缺点。
而化学镀等工艺改善了铝及铝合金的性能，促进了其广泛的应用。
化学镀镍作为铝和铝合金理想的表面改性技术之一，其重要性在不断的增加。
铝是一种难度的金属基体，由于铝于洋有很强的亲和力，铝基体表面极易生成氧化膜，会使结合强度变变差。
故要在铝合金基体上得到结合力强、性能优良的镀层，正确的前处理是成功的关键，也是近年来研究的热点。
1.2铝合金简介铝的密度小（纯度为97.5%的铝为ρ=2.703g/cm3），熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%）。
抗腐蚀性能好；还有其他优点，如导热和导电性能好，可焊。
但是纯铝的强度很低，退火状态σb值约为8kgf/mm2，故不宜作结构材料。
通过加入合金元素及运用热处理等方法来强化铝，就得到了一系列的铝合金。
铝合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达 24～60kgf/mm2。
这使铝合金成为理想的结构材料，广泛用于机械制造及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自重。
Al-Si系铸造高强度铝合金的制备技术研究 (1)
北京交通大学硕士学位论文Al-Si系铸造高强度铝合金的制备技术研究姓名：詹远光申请学位级别：硕士专业：材料学指导教师：韩建民20071201图１．１日本高速列车轻量化试验结果Ｆｉｇ．１．１ＷｅｉｇｈｔｒｅｄｕｃｔｉｏｎｔｅｓｔｒｅｓｕｌｔｓｏｆＪａｐａｎｅｓｅｈｉｇｈ－ｓｐｅｅｄｔｒａｉｎ铝合金的比强度与合金结构钢相当，某些铝合金的强度甚至高于普通结构钢，并已生产出抗拉强度超过６００ＭＰａ的超高强度高韧铝合金材料。
虽然某些铝合金在２００℃～２６０℃温度下仍然能保持良好的强度．但在高温下，多数铝合金的强度呈大幅下降趋势，然而在摄氏零度以下，随着温度降低，铝及铝合金材料的强度反而会增加，因而能够作为优良的低温金属材料。
铝合金具有很高的抗腐蚀性，且北京交通人学坝Ｉ．学位论文２试验内容及Ⅳｆ究方法图２．１４．Ｓｋｗ电阻炉及真空调压设备Ｆｔｇａ．１４．Ｓｋｗｅｌｅｃｔｒｉｃａｌｒｅｓｉｓｔａｎｃｅｆｕｒｎａｃｅａｎｄｖａｇｕｎｍａｄｊｕｓｔａｂｌｅｃａｓｔｉｎｇｅｑｕｉｐｍｅｎｔ２．１．４合金的熔炼工艺合金的熔炼过程按如下步骤进行：（１）烘烤吸管。
先将吸管用耐火材料压紧，然后放入吸管烘烤炉中进行预热。
以备铝料熔化后吸铸用。
（２）升温化料。
在吸管加热半个小时后，将铝料放入预先刷好涂料的坩埚内，将坩埚抽真空，在真空环境下把铝料加热至浇注温度。
（３）搅拌除气和扒渣。
在熔体温度达到浇注温度后，要定期用铌制搅拌杆进行搅拌除气，同时抽真空。
在浇注之前要扒渣数次。
除去氧化皮和杂质．２．２合金液态质量控制合金的熔体质量一般包含三方面的内容：熔体温度、熔体成分和熔体结构，它们对金属和合金的凝固组织与性能有重要的影响。
本试验采用实验室自主开发的一套搅拌系统来进行适当搅拌，使各种合金元素尽量均匀的分布于铝液中，保证熔体成分的均匀性，并促进熔体合金中的气体析出。
（１）合金熔体温度对合金凝固过程中组织形成及各类缺陷的控制有重要的影响。
多孔金属材料的制备方法及应用研究论文(通用)
多孔金属材料的制备方法及应用研究论文（通用）1、多孔金属材料的制备方法1.1铸造法铸造法分为熔融金属发泡法、渗流铸造法和熔模铸造法等.1.1.1熔融金属发泡法熔融金属发泡法包括气体发泡法和固体发泡法.此方法的关键措施是选择合适的增粘剂，控制金属粘度和搅拌速度，以优化气泡均匀性和样品孔结构控制的程度.此法主要用于制备泡沫铝、泡沫镁、泡沫锌等低熔点泡沫金属.对于熔融金属发泡法，当前研究较多的是泡沫铝.李言祥对泡沫铝的制备工艺、泡沫结构特点及气孔率方面进行了深入的实验研究;于利民等人根据采用此法生产泡沫铝在国内外泡沫金属的发展形势，总结并探讨了其制备工艺及优缺点.1)气体发泡法气体发泡法指的是向金属熔体的底部直接吹入气体的方法.为增加金属熔体的粘度，需要加入高熔点的固体小颗粒作为增粘剂，如Al2O3和SiC等.吹入的气体可选择空气或者像CO2等惰性气体.虽然设备简单、成本低，但孔隙尺寸和均匀程度难以控制.徐方明等用这种方法制备出了孔隙率为90!以上的闭孔泡沫铝;覃秀凤等介绍了该方法原理，并研究了增粘剂、发泡气体流量和搅拌速度等工艺参数对实验结果的影响.2)固体发泡法固体发泡法即向熔融金属中加入金属氢化物的方法. 发泡剂之所以为金属氢化物，是因为它会受热分解，生成的气体逐渐膨胀致使金属液发泡，然后在冷却的过程中形成多孔金属. 增粘剂主要选择Ca粉来调节熔体粘度，发泡剂一般为TiH2 . 采用同样的方法原理，可以通过向铁液中加入钨粉末和发泡剂的方式生成泡沫铁，但很少有相关的文献报道.Miyoshi T 等人采用这种方法制备出了泡沫铝.1.1.2渗流铸造法和熔模铸造法两种方法的相似之处在于都是将液态金属注入装有填料的模型中，构成多孔金属的复合体，然后通过热处理等的方式将杂质除去，经过冷却凝固得到终产物多孔金属;区别在于前者模型中填充的是固体可溶性颗粒(如NaCl、MgSO4等)或低密度中空球，后者铸模由无机或有机塑料泡沫(如聚氨酯)和良好的耐火材料构成.Covaciu M等用渗流铸造法制备了开孔型和闭孔型的多孔金属材料，John Banhart用熔模铸造法制备了多孔金属，详细研究了产品结构、性能及应用. 用渗流铸造法制备的多孔金属，其孔隙率小于80!，常用来制备多孔不锈钢及多孔铸铁、镍、铝等合金，虽然用这种方法制备的多孔金属孔隙尺寸得到准确控制，但成本较高. 熔模铸造法制备的多孔金属成本也很高，孔隙率比前者高，但产品强度低.1.2金属烧结法金属烧结法包括粉末烧结法、纤维烧结法、中空球烧结法、金属氧化物还原烧结法、有机化合物分解法等.1.2.1粉末烧结法粉末烧结法指的是金属粉末或合金粉末与添加剂按一定的配比均匀混合，压制成型，形成具有一定致密度的预制体，然后进行真空环境下高温烧结或钢模中加热的方式除去添加剂，最终得到多孔金属材料.此法可用来制备多孔铝、铜、镍、钛、铁、不锈钢等材料.通过粉末烧结法制备的多孔金属材料，其孔隙特性主要取决于采用的方法工艺和粉末的粒度.王录才等采用冷压、热压、挤压三种方式制备预制体，详细研究了铝在不同炉温下加热的发泡行为.根据所选添加剂的不同，粉末烧结法又分为粉末冶金法和浆料发泡法.两者选用的添加剂分别为造孔剂和发泡剂.造孔剂分为很多种，如NH4HCO3、尿素等. 陈巧富等用NH4HCO3作造孔剂，经过低温加热和高温烧结的方式制备出了多孔Ti-HA 生物复合材料，孔径范围100 ～500 μm，抗压强度高达20 MPa，可作为人体骨修复材料. 国外David C. D等用尿素作造孔剂制备出了具有一定孔隙率的泡沫钛; JaroslavCapek等以NH4HCO3为造孔剂，用粉末冶金法制备出了孔隙率为34 !～ 51!的多孔铁，并作出了多孔铁在骨科应用方面的设想.关于发泡剂的选择，TiH2或ZrH2常作发泡剂制备多孔铝、锌，而SrCO3常作为发泡剂制备多孔碳钢. 李虎等用H2O2作发泡剂，用浆料发泡法制备出了多孔钛，经过对其力学性能测试和碱性处理获得了有望成为负重骨修复的理想材料.1.2.2纤维烧结法纤维烧结法指金属纤维经过特殊处理后经过压制、成型、高温烧结的过程形成的多孔金属.运用这种方法制备的多孔金属材料，其强度高于烧结法.1.2.3中空球烧结法中空球烧结法指金属空心球粘结起来进行烧结，从而得到多孔金属材料的方法.常用来制备多孔镍、钛、铜、铁等，制得的金属兼具闭孔和开孔结构.其中金属空心球的制备方法是:用化学沉积或电沉积的方法在球形树脂表面镀一层金属，然后除去球形树脂.特别的是，多孔金属的孔隙尺寸可以通过调整空心球的方式来进行控制.1.2.4金属氧化物还原烧结法该方法旨在氧化气氛中加热金属氧化物获得多孔的、透气的、可还原金属氧化物烧结体，再在还原气氛中且低于金属的熔点温度下进行还原，从而得到开口的多孔金属. 这种方法可用来制备多孔镍、钼、铁、铜、钨等. 因为很难找到制备高孔隙率的多孔铁的方法，Taichi Murakami等用炉渣中的氧化物发泡，并采用氧化还原法制备出了多孔铁基材料.1.2.5有机化合物分解法将金属的草酸盐或醋酸盐等进行成型处理后，再在合适的气氛下加热烧结.如草酸盐分解反应式为Mx(COO)y→xM+YCO2式中:M为金属·金属的草酸盐分解释放CO2，在烧结体中形成贯通的孔隙.在制备过程中金属有机化合物可以成型后加热分解，再进行烧结.1.3沉积法此法是指通过采用物理或化学的方法，将金属沉积在易分解的且具有一定孔隙结构的有机物上，然后通过热处理方法或其他方法除去有机物，从而得到多孔金属.沉积法一般分为电沉积法、气相沉积法、反应沉积法等.1.3.1电沉积法该法是以金属的离子态为起点，用电化学的方法将金属沉积在易分解的且有高孔隙率三维网状结构的有机物基体上，然后经过焙烧使有机物材料分解或用其他的工艺将其除去，最终得到多孔金属. 具体操作步骤为:预处理、基体导电化处理、电镀、后续处理. 常用来制备多孔铜、镍、铁、钴、金、银等.国外Badiche X等用这种方法对泡沫镍的制备及性能进行了深入研究; 单伟根等电沉积法制备了泡沫铁，确定了基体的热解方式对泡沫铁的结构性能方面造成不同的影响，并且确定了最佳实验条件. Nina Kostevsek等研究了平板电极上和多孔氧化铝模板上的铁钯合金，并对二者的电化学沉积动力学进行了比较.1.3.2气相沉积法该法是在真空状态下加热液态金属，使其以气态的形式蒸发，金属蒸气会沉积在固态的基底上，待形成一定厚度的金属沉积层后进行冷却，然后采用热处理方法或化学方法去除基底聚合物，从而得到通孔泡沫金属材料.蒸镀金属可以为Al、Zn、Cu、Fe、Ti等.1.3.3反应沉积法反应沉积法，顾名思义指的是金属化合物通过发生反应，然后沉积在基体上的过程.具体操作环节是，首先将泡沫结构体放置在含有金属化合物的装置中，加热使金属化合物分解，分解得到的金属沉积在多孔泡沫基体上，然后进行烧结去除基底，得到多孔金属.通常情况下，金属化合物为羟基金属，在高温条件下发生分解反应，如制备多孔铁、镍等.2、多孔金属材料的性能及应用多孔金属材料可作为结构材料，也可作为功能材料. 同时结构决定性能，对于多孔金属而言，它的结构特点表现为气孔的类型( 开孔或闭孔) 、大小、形状、数量、分布、比表面积等方面. 多孔金属材料在航空航天、化学工程、建筑行业、机械工程、冶金工业等行业得到了广泛的应用，此外，在医学和生物领域也具有广阔的发展潜力. Qin Junhua等对多孔金属材料性能和用途两方面的研究进展做了重要阐述，并提出针对当前的形势，需要拓展多孔金属材料其他方面用途的必要性.2.1结构材料多孔金属材料具有比重小、强度高、导热性好等特点，常用作结构材料.可作汽车的高强度构件，如盖板等;可作建筑上的元件或支撑体，如电梯、高速公路的护栏等;也可作为航天工业上的支撑结构，如机翼金属外壳支撑体、光学系统支架，或用来制作飞行器等.最常用的是多孔铝.魏剑等提到了多孔金属材料可用来制作节能门窗、防火板材等，实现了其在建筑领域的应用价值.利用多孔金属材料的吸能性能，可制作能量吸收方面的材料，如缓冲器、吸震器等.最常见的是多孔铝.比如汽车的冲击区安装上泡沫铝元件，可控制最大能耗的变形;还有将泡沫铝填充入中空钢材中，可以防止部件承受载荷时出现严重的变形.与此同时，多孔铝兼具了吸音、耐热、防火、防潮等优势.2.2功能材料2.2.1过滤与分离材料根据多孔金属的渗透性，由多孔金属材料制作的过滤器可用来进行气-固、液-固、气-液、气-总第209期李欣芳，等:多孔金属材料的制备方法及应用研究13气分离.多孔金属的渗透性主要取决于孔的性质和渗透流体的性质.过滤器的原理是利用多孔金属的孔道对流体介质中粒子的阻碍作用，使得要过滤的粒子在渗透过程中得到过滤，从而达到净化分离的目的.铜、不锈钢、钛等多孔金属常用来制作金属过滤器，多孔金属过滤器被广泛应用于冶金、化工、宇航工业、环保等领域.在冶金工业中，通常用多孔不锈钢对高炉煤气进行除尘;回收流化床尾气中的催化剂粉尘;在锌冶炼中用多孔钛过滤硫酸锌溶液;熔融的金属钠所采用的是镍过滤器，此过程用于湿法冶炼钽粉等.在化工行业中，多孔不锈钢、多孔钛具有耐腐蚀性，常用作过滤器来进行过滤.比如一些无机酸或有机酸，如硝酸、亚硝酸、硼酸、96!硫酸、醋酸、草酸;碱、氢氧化钠;熔融盐;酸性气体，如硫化氢、气态氟化氢;一些有机物，如乙炔;此外，还有蒸汽、海水等.在宇航工业中，航空器的净化装置采用的是多孔不锈钢，制导舵螺中液压油和自动料管路中气体的净化也是采用这种材料，此外还可用于碳氢化合工艺中催化剂的回收.在环保领域里，主要是利用过滤器来净化烟气、废气及污水处理等方面.其中要实现气-气分离，需要对多孔材料的尺寸有更精准的要求，涉及到纳米多孔金属材料的制备工艺及其具有的性能等问题.奚正平等对洁净煤、高温气体净化、汽车尾气净化等技术作了具体的阐述，使用这些技术有利于缓解当前的环保问题.此外，医学上常用多孔钛可过滤氯霉素水解物，也可作为医疗器械中人工心肺机的发泡板等.2.2.2消音减震材料利用多孔金属材料的高孔隙率性能，可制作吸声材料.在吸声的作用上，通孔材料明显优于闭孔材料.通过改善声波的传播途径来达到消音的目的，这与多孔金属材料的材质和孔洞的结构密切相关.因为多孔钛还具有良好的耐高温、高速气流冲刷和抗腐蚀性能，所以被应用到燃气轮机排气系统等一些特殊的工作条件中，这种排气消声装置轻质、高效率、使用寿命长.段翠云等介绍了吸声材料的分类及应用，探讨了空气流阻和孔隙结构对吸声特性的影响. 王月等制备了孔径为2 ～ 7 mm，孔隙率为80!～90!，平均吸声系数为0. 4 ～ 0. 52 的泡沫铝，结果表明孔径越小，孔隙率、厚度越大，吸声性能越好. Ashby MF等在书中提到了利用泡沫金属的吸声性能可以生产消声器产品.利用多孔金属材料的抗冲击性，可用来制作减震材料.多孔金属的应力-应变(σ-ε)曲线可以分为三个阶段，即弹性变形阶段、脆性破碎阶段和紧实阶段，进而可以划分为三个区域.从曲线走势来分析，当多孔金属材料在受到冲击力时，应变滞后于应力，所以其在受到外界应力时首先变形的是它的骨架部分，随着外界应力的增大，骨架易发生破碎，当骨架受到挤压时，应变不再发生很大的变化.其中破碎阶段的起点为多孔材料的屈服强度.当受到外加载荷时，孔的变形和坍塌会消耗大量能量，从而使得在较低的应力水平上有效地吸收冲击能.中间部分区域表现出它的能量吸收能力，左边部分区域面积表现出它的抗冲击能力，面积越大，它所属的性能越好.2.2.3电极材料由于多孔金属材料具有高孔隙率、比表面积大等优点，因此常用来制作电极材料，常用的有多孔铅、镍等.刘培生等结合多孔金属电极的类型和特点，阐述了其制备工艺和性能强化的必要性，值得深思.多孔铅可用作铅酸电池中反应物的载体，可以填充更多的活性物质，减轻了电池重量，也可以用作良好的导电网络以降低电池内电阻.轻质高孔隙率的泡沫基板和纤维基板，与传统的烧结镍基板相比有明显的优势，前者有高能量密度、良好的耐过充放电能力、低成本，满足了氢镍、镉镍等二次碱性电池的技术要求.多孔镍在化学反应工程中用作流通性和流经型多孔电极，因为它除具有上述优点外，还可以促进电解质的扩散、迁移以及物质交换等.此外，它还可用作电化学反应器.袁安保等具体分析了镍电极活性物质的结构、性质以及热力学和动力学，而且研究了它的制备工艺及应用，对MH-Ni电池的开发具有重要意义.孔德帅等制备出了纳米多孔结构的镍基复合膜电极，结果表明，此复合膜在20A·g-1的冲放电流密度下，经过1000次充放电循环，电容保持率为94!.近年来，对锌镍电池的研究受到了国内外的热切关注，费锡明等针对锌镍电池制作技术的进展，阐述了当前面临的诸多问题并提出了相应的解决方案，为新型化学电池的进一步研究提供了重要线索.2.2.4催化载体材料泡沫金属韧性强、高传导、耐高温、耐腐蚀等性能，可制作催化载体材料.由于载体本身的比表面积较小，为增大金属载体与催化剂活性组分之间的结合力，需预先在载体上涂上一层氧化物.然后将催化剂浆料均匀涂抹在泡沫金属片的表面，经过压制成型，再将其置于高温环境中，可以使电厂废弃料得到有效妥善处理.2.2.5生物医学材料多孔钛及钛合金在医学上作为修复甚至替代骨组织的材料，需要具有较好的生物相容性，否则会使人体产生不良反应.而且要与需替代组织的力学性能相匹配.一般通过控制孔隙的结构和数量来调整多孔钛的强度和杨氏模量.多孔镁在生物降解和生物吸收上有很好的作用，也可作为植入骨的生物材料.此外，多孔金属材料具有良好的电磁波吸收性能，可以作电磁屏蔽材料;对流体流量控制有较高的精准度;具有独特的视觉效果，利润高，可以用作如珠宝、家具等装饰材料.3、多孔金属材料的研究现状及存在问题1)近些年来对多孔金属的研究多为低熔点、轻金属，其中研究最多的为泡沫铝.人们利用多孔金属的性能，将其运用到了实际生产和生活中，但对它的其他性能还有待研究和探索.多孔金属的研究范围、应用领域还需要进一步扩展，如多孔金属在催化领域、电化学领域或其他领域的应用等.2)在多孔金属材料的制备方法中，都存在孔隙在金属基体上的数量和分布等关键问题.孔径尺寸、孔隙率的可控性和孔隙分布的均匀性等性质，以及多孔金属的作用机制还需要进一步探究和完善.3)多孔金属材料作为冶金和材料科学的交叉领域，需要强化综合多方面的理论知识，而不是就单一方面进行研究.在多孔金属材料课题研究过程中，需要在理论分析的基础上，在实践过程中尽可能降低成本，避免材料的浪费，简化工艺，缩短工序.4)一些多孔金属材料的开发，还停留在实验室阶段，距工业中大规模生产和应用还存在着很大距离，需要研究者们共同努力，早日实现需求-设计-制备-性能-应用一体化.对金属多空材料的应用有着重要的作用，金属多孔材料是有着功能和结构双重属性的工程材料，尤其是在近些年的'发展过程中使其得到了较为广泛的应用。
铸造专业的毕业论文
铸造专业的毕业论文随着工业的快速发展，不断有更高效、更环保、更节能的新工艺路线和新技术出现，铸造技术也在不断发展和更新。
本篇毕业论文将从铸造技术、材料、工艺三个方面进行研究，探讨现代铸造技术的发展和应用。
一、现代铸造技术的发展铸造技术是一种重要的制造工艺，在汽车、机械、航空、船舶等行业中都有广泛的应用。
随着技术的不断进步，铸造技术经历了许多变化和发展。
1. 全自动化铸造技术随着计算机和自动化技术的应用，铸造技术也有了很大的进步。
全自动化铸造技术采用自动铸造机，实现了金属熔炼、浇注、晾凉、清理后的整个铸造流程的自动控制。
这种技术大大提高了产量和质量，节省了人力和材料，减少了环保污染。
2. 数值模拟铸造技术数值模拟铸造技术是通过计算机模拟软件，将真实的铸造过程抽象成数学模型，进行数值模拟，并通过模拟结果对实际铸造过程进行优化和控制。
该技术可以预测铸件的内部缺陷，优化喷砂、涂料等工艺，避免金属流动中的缺陷和失误。
3. 智能铸造技术智能铸造技术是将计算机、控制、通讯等先进技术与铸造技术相结合，形成智能化、自动化的铸造生产网络。
这种技术不仅能监控铸造过程中的数据，还可以根据数据预测问题的解决方案并进行控制，大大提高了产品的质量和稳定性。
二、现代铸造材料的应用1. 高强度铸造合金高强度铸造合金是现代铸造材料的一种，其具有高强度、高韧性、高温稳定性等特性。
这种材料在国防、航空、航天等领域得到广泛应用。
2. 稀土元素稀土元素是一类具有重要物理、化学和生物学性质的元素，具有遮蔽轻有害辐射、提高合金耐热性能、增强弹性等优异特性，因此，稀土元素在铸造中应用广泛。
3. 新型材料随着材料科学的发展，新型材料的不断涌现和应用，使得铸造技术也更加精密和全面。
例如，金属陶瓷材料、碳纤维等，这些材料在汽车、飞行器、高速列车等轻质化方面具有广泛的应用前景，为铸造技术带来了新的发展机遇。
三、现代铸造工艺的探索1. 小型化和精密化随着科学技术的不断发展，小型化和精密化成为了现代工业发展的趋势和方向。
