薄壁不锈钢管安装步骤
环压式薄壁不锈钢管道连接施工工法
环压式连接薄壁不锈钢管道适用于冷 一般包括： 安装准备→预制加工→干管安 热水、直饮水、采暖、燃气以及消防喷淋等民 装→立管安装→支管安装→管道试压→管
用低压流体管道输送系统， 也可用于医药、 道保温→管道冲洗。
饮料、食品、酿造、电力及化工等行业的低压 流 体 管 道 输 送 系 统 。 工 作 压 力 小 于 或 等 于 1.6 MＰa， 流 体 温 度 小 于 或 等 于 95℃。
油泵运动应为最大行程。 当下压块与钳头刻 度线齐平时，卸去压力，将管材与管件相对 工 具 旋 转30°以 上 ，再 次 加 压 直 至 上 、下 压 块 无间隙稳压3 s后卸压，环压操作完成（图3）。
（6） 环压操作完成 后 ，应 认 真 检 查 压 接 部 位 质 量 ：压 接 部 位 360°压 痕 应 凹 凸 均 匀 ； 管 件端面与管材结合应紧密无间隙；管件端面 与管材压合缝挤出的密封圈的多余部分能 自然断掉或简便去除（图4）。
五、 施工要点 1. 贮运 （1） 搬 运 管 材 和 管 件 时 ， 应 小 心 轻 放 ，
三、 工艺原理
避免污染。 严禁剧烈碰撞、抛摔滚拖。
如图1、2所示， 环压 式 管 件 的 连 接 端 设
（2） 管材和管 件 应 存 放 在 室 内 ，不 得 露
密封圈
管件
密封圈
管件
管材
管材
图 1 环压式管件在环压前 42
具压接，省时省力，一次安装成功率高。
力，可见其抗拉强度很大，远远大于低压流
4. 管 路 外 观 优 美 ：管 件 外 形 紧 凑 ，尺 寸 体 系 统 内 的 压 力 ，因 此 ，其 连 接 是 十 分 可 靠
小，使整个管路系统具有简洁明快和流畅的 的。
薄壁不锈钢管道施工方案

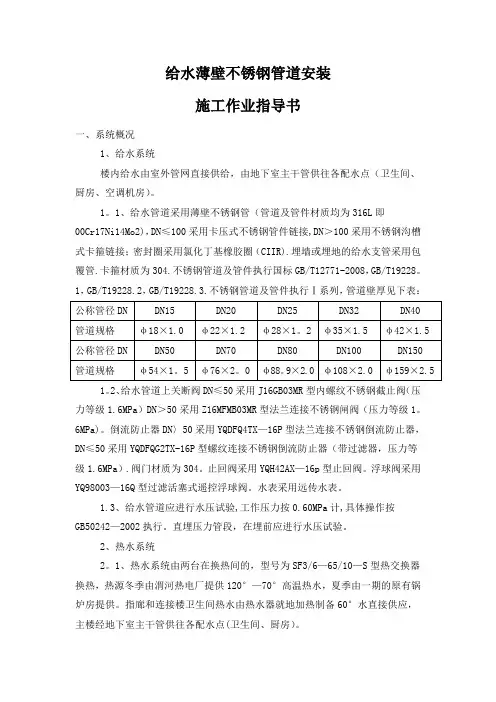

给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给，由地下室主干管供往各配水点（卫生间、厨房、空调机房）。
1。
1、给水管道采用薄壁不锈钢管（管道及管件材质均为316L即00Cr17Ni14Mo2)，DN≤100采用卡压式不锈钢管件链接,DN＞100采用不锈钢沟槽式卡箍链接；密封圈采用氯化丁基橡胶圈（CIIR).埋墙或埋地的给水支管采用包覆管.卡箍材质为304.不锈钢管道及管件执行国标GB/T12771-2008，GB/T19228。
1，GB/T19228.2，GB/T19228.3.不锈钢管道及管件执行Ⅰ系列，管道壁厚见下表：1。
2、给水管道上关断阀DN≤50采用J16GB03MR型内螺纹不锈钢截止阀（压力等级1.6MPa）DN＞50采用Z16MFMB03MR型法兰连接不锈钢闸阀（压力等级1。
6MPa)。
倒流防止器DN〉50采用YQDFQ4TX—16P型法兰连接不锈钢倒流防止器，DN≤50采用YQDFQG2TX-16P型螺纹连接不锈钢倒流防止器（带过滤器，压力等级1.6MPa）.阀门材质为304。
止回阀采用YQH42AX—16p型止回阀。
浮球阀采用YQ98003—16Q型过滤活塞式遥控浮球阀。
水表采用远传水表。
1.3、给水管道应进行水压试验,工作压力按0.60MPa计,具体操作按GB50242—2002执行。
直埋压力管段，在埋前应进行水压试验。
2、热水系统2。
1、热水系统由两台在换热间的，型号为SF3/6—65/10—S型热交换器换热，热源冬季由渭河热电厂提供120°—70°高温热水，夏季由一期的原有锅炉房提供。
指廊和连接楼卫生间热水由热水器就地加热制备60°水直接供应，主楼经地下室主干管供往各配水点(卫生间、厨房）。
2。
2、热水管道管材，管件以及阀门同给水管道。
热水管道的补偿器采用SHJR型波纹金属软管,金属软管长度如下：并按设计要求设置导向支架。
给水薄壁不锈钢管连接施工方法

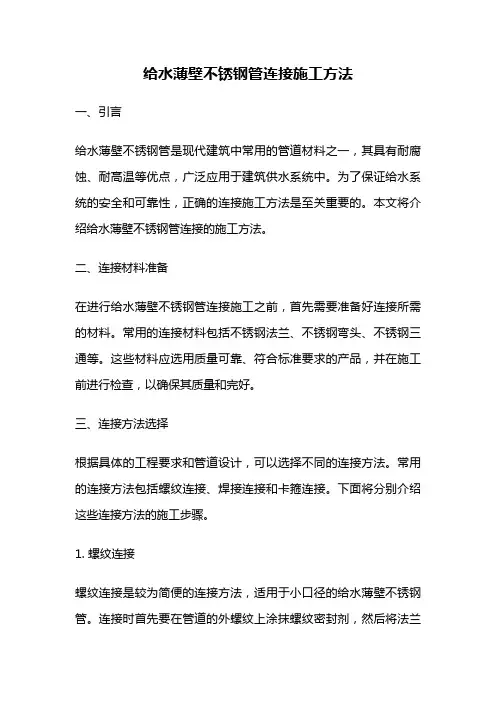

给水薄壁不锈钢管连接施工方法一、引言给水薄壁不锈钢管是现代建筑中常用的管道材料之一，其具有耐腐蚀、耐高温等优点，广泛应用于建筑供水系统中。
为了保证给水系统的安全和可靠性，正确的连接施工方法是至关重要的。
本文将介绍给水薄壁不锈钢管连接的施工方法。
二、连接材料准备在进行给水薄壁不锈钢管连接施工之前，首先需要准备好连接所需的材料。
常用的连接材料包括不锈钢法兰、不锈钢弯头、不锈钢三通等。
这些材料应选用质量可靠、符合标准要求的产品，并在施工前进行检查，以确保其质量和完好。
三、连接方法选择根据具体的工程要求和管道设计，可以选择不同的连接方法。
常用的连接方法包括螺纹连接、焊接连接和卡箍连接。
下面将分别介绍这些连接方法的施工步骤。
1. 螺纹连接螺纹连接是较为简便的连接方法，适用于小口径的给水薄壁不锈钢管。
连接时首先要在管道的外螺纹上涂抹螺纹密封剂，然后将法兰或其他连接件旋入管道的螺纹内，直至紧固。
紧固时要注意适当使用力，避免过度紧固导致密封面损坏。
2. 焊接连接焊接连接是一种较为牢固的连接方法，适用于大口径的给水薄壁不锈钢管。
连接时首先要对管道进行切割和倒角处理，然后使用焊机进行焊接。
焊接时要注意控制焊接温度和时间，确保焊缝的质量。
焊接完成后，还要进行非破坏性检测，以确保焊缝的完整性和可靠性。
3. 卡箍连接卡箍连接是一种简便快捷的连接方法，适用于一些特殊情况下的给水薄壁不锈钢管。
连接时首先要在管道上安装卡箍，然后使用螺栓将卡箍固定在一起。
卡箍连接具有拆卸方便的特点，但在使用时要注意选择合适的卡箍尺寸和数量，确保连接的紧固度和稳定性。
四、连接施工步骤在具体的给水薄壁不锈钢管连接施工中，需要按照以下步骤进行操作：1. 清理管道：在连接之前，要先清理管道内部和外部的杂质和污垢，以确保连接的质量和密封性。
2. 割管和倒角：根据需要，对管道进行切割和倒角处理，以便于连接件的安装和紧固。
3. 安装连接件：根据具体的连接方法，安装合适的连接件，如法兰、弯头等，并按照连接方法选择的步骤进行操作。
薄壁不锈钢管双卡压安装技术指导要求规范
薄壁不锈钢管双卡压安装技术指导规项目名称：项目施工单位：项目负责人：1、安装执行技术标准：1.1 10S407-2《建筑给水薄壁不锈钢管道安装》1.2 CECS227:2010《建筑给水排水薄壁不锈钢管连接技术规程》1.3 CJJ/T154-2011《建筑给水金属管道工程技术规程》1.4 GB/T29038-2012《薄壁不锈钢管道技术规》2、我司薄壁不锈钢双卡压产品安装技术指导规，是参照国标和行标的容提取，请技术人员安装时严格按照技术指导规执行。
2.1 产品搬运与存放管材搬运过程中应小心轻放，不得抛、摔、滚、拖，避免管材（件）在搬运的过程中受损坏而影响产品正常的使用。
管材（件）不能露天存放，不得与有害物及其它金属、污物混合堆放。
如：角铁、钢筋等等。
存放不当或与其他金属、腐蚀性介质接触时，会导致材料产生腐蚀，从而影响产品的使用性能。
2.2 施工人员建筑给排水薄壁不锈钢管道施工人员必须具备如下条件：①熟悉薄壁不锈钢管材（件）产品性能及双卡压产品安装技术；②至少有一年以上的工地现场薄壁不锈钢安装经验。
2.3 双卡压安装流程（图一）断管（图二）去毛刺（图三）标记划线、插入管子（图四）工具选用（图五）卡压（图六）检查2.3.1 断管（图一）根据所需管材尺寸，薄壁不锈钢管的切割应采用无显著升温的切割方式，切割工具宜采用专用的电动切管机、手动切管器或手动管割刀进行划线切割。
切割时不要用力过大以防止管子失圆，注意切割口要保持与管材水平面垂直，切口无椭圆及毛刺现象，确保后续管材与管件承插到位。
否则在插入的过程中会导致密封圈损坏而引起泄露，如工地现场不具备以上专用切割工具时，可采用砂轮锯进行切割，但是必须符合下列条件：○1 采用材质不含铁的砂轮锯；○2 砂轮锯应专用于切割不锈钢管，不得用于切割其他金属管材。
2.3.2 去毛刺（图二）★切割完毕后尤其要注意采用专用工具（倒角器、锉刀等）将管端的外毛刺彻底去除的同时将管污物擦拭干净。
薄壁不锈钢管 安装指南
薄壁不锈钢管安装指南一、卡凸式不锈钢管的连接及其应用范围卡凸式连接：是指在管材未端用专用的扩环工具在原管壁挤压出一个环形形状的凸环，从而使管材更好的锁定在管件中的一种方式。
不锈钢卡凸式连接适用于给水温度在-400C—2000C，工作压力在≤1.6Mpa的流体输送.广泛用于饮用净水、生活饮用水、冷水、热水、海水、燃气、消防、工业、医用气体等流体输送用的不锈钢管道。
特点：卡凸式管件的安装时间仅为焊接式或套丝管件的1/4时间，不仅缩短了施工工期，而且降低了安装成本。
无火源：施工现场不需要使用明火，提高了施工现场的安全系数。
凸环方便、锁紧螺母简单：使用简单、操作方便的专业的凸环机，锁紧螺母只需用扳手就可完成操作。
连接牢固：卡凸式不锈钢管及管件连接与卡压式、双环压式对比，具有更高的抗接强度。
可循环使用：卡凸式管件不论在任何场合与使用年限，均可反复拆装，循环使用管件和管材面不影响使用效果，达到经济又节约的目的。
二、选材1、由于采用薄壁不锈钢管，在相同的输送口径下，大大减少建筑配管所需的重量，注：薄壁不锈钢管是指壁厚在0.6-2.0mm的不锈钢带或不锈钢板用自动氩弧焊接制成的管材.2、薄壁不锈钢管的性能：外表美观、抗腐蚀性能强、力学强度高、抗震动冲击，无冷脆性，输水过程中不产生有害物质，可保证水质不在输送中产生污染，材料环保可回收。
3、选材尺寸：三、运输及存储搬运管材和管件时，应小心轻放、避免污染。
严禁剧烈碰撞、抛摔滚地。
管材和管件应存放在室内，不得露天存放。
管材应水平堆放在平整的地面或水平支垫上，放在支垫上时，外悬端部分不得超过0.5米,堆放高度不可超过1.5米,管件应按箱逐层堆放,高度不可以超过5箱. 避免与油污接触5、工具的使用5.1 I5.2 II5.3按上述说明，根据所需扩环的管材直径将相应的上压轴装入滑块套筒内，装上摇把。
逆时针转动压紧螺杆手柄、把滑块升高到适当的位置、将下压轴装到固定的位置，此时扩凸环机已调试就绪待用。
薄壁不锈钢管连接操作方法(精)
薄壁不锈挤压连接的一种，借助专制的 快速液压钳工具，用外力使不锈钢压紧 圈变形，使其紧密地与钢管连接在一起； 再套上橡胶密封圈，拧紧不锈钢螺母 （上述橡胶密封圈、不锈钢螺母与管件 出厂时已整体组装）与管件连接。 b.适用于DN15、DN20。
2.胀形连接
a.用专制的胀形器将薄壁不锈钢管内 胀成一山形台凸缘，在凸缘一端套 上橡胶密封圈，拧紧不锈钢螺母与 管件连接。 b.适用于DN25～DN50。
2.橡胶密封圈
按输送介质的不同要求，选用硅橡 胶、三元乙丙橡胶等材料密封圈， 作为薄壁不锈钢管及管件之间连接 的密封圈
3.氩弧焊连接（对接焊）
适用范围：DN(15-100) 两配管(或配管与管件)作环缝T1G焊接。
薄壁不锈钢给水管道及配件安装-技术交底
薄壁不锈钢给水管道及配件安装-技术交底引言薄壁不锈钢给水管道常用于建筑物的冷、热水供应系统中，它具有良好的耐腐蚀、抗污染能力和寿命长等特点，受到了广泛的应用。
本文主要介绍薄壁不锈钢给水管道及配件在安装过程中需要注意的技术要点。
前置工作在安装之前，需要进行以下前置工作：1.确认设计方案和图纸，按照设计要求进行安装。
2.清理施工现场，保证安全顺畅进行。
3.确认材料清单，包括管道和配件等，确保购买数量和规格符合要求。
4.检查管道和配件的表面质量和尺寸是否符合要求，如有损坏或变形等问题，应及时更换。
安装方式焊接安装薄壁不锈钢给水管道在安装时，常采用焊接的方式进行连接。
在进行焊接时，需要保证焊口处的光洁程度，焊接过程中避免对管道和配件造成损伤。
具体的步骤如下：1.清理管道和配件表面的污物和油渍，使用酒精或丙酮进行清洗。
2.确认管道和配件的尺寸和形状是否与设计要求相符。
3.连接管道和配件，将它们的接口调整至合适位置。
4.在焊接前，对管道表面进行清洁处理和磨光处理，并预热所需焊接的地方。
5.进行焊接，注意保护焊接区域，避免受到风吹雨淋等外界因素的影响。
6.焊接结束后，对焊缝进行处理，将其磨光以减少水流的摩擦。
夹紧安装夹紧安装是另一种常见的薄壁不锈钢给水管道安装方式。
相比于焊接安装，它更加适合于直径较小的管道。
具体的步骤如下：1.清理管道和配件表面的污物和油渍，使用酒精或丙酮进行清洗。
2.确认管道和配件的尺寸和形状是否与设计要求相符。
3.连接管道和配件，将它们的接口调整至合适位置。
4.使用夹紧工具，将管道和配件进行夹紧，确保夹紧力度适度。
5.检查每个夹紧点，确保夹紧的压力分布均匀，避免因局部夹紧过紧而导致管道变形和破裂。
安全措施在安装过程中，需要特别注意安全措施，避免人身伤害和财产损失的发生。
以下是一些常见的安全措施：1.施工现场必须用警示带进行围护，避免无关人员进入施工区域。
2.操作人员应该佩戴个人防护用品，如手套、口罩、护目镜等。
浙江康帕斯管道技术有限公司薄壁不锈钢管道安装作业手册说明书
薄壁不锈钢管道施工安装作业手册Construction of Thin-walled Stainless SteelPipelineInstallation Manual浙江康帕斯管道技术有限公司2019年6月地址：宁波市北仑区莫干山路18号el：+86 574 87886161 Fax:+86 574 87885151目录Ⅰ总则 (2)Ⅱ符号 (2)Ⅲ名词解释 (2)Ⅳ相关标准 (2)1 管道设计 (3)1.1管道布置 (3)1.2管道补偿和保温 (3)2 管道施工 (4)2.1施工准备 (4)2.2施工要点 (4)3 管道敷设 (6)4. 卡压安装 (8)5. 打压验收 (17)6 工具维护 (19)7 安全操作须知 (20)附件1 常见管道的腐蚀漏水现象注意事项 (22)附件2 不锈钢管道补偿及安装伸缩节的要求 (24)附件3 双卡压管件安装尺寸 (26)附件4液压泵工具常见故障及排除方法 (27)Ⅰ总则1.1为了加强企业的基础性技术管理工作，不断提高企业的技术质量管理水平，规范薄壁不锈钢管道安装的施工工艺、质量标准，安全注意事项等内容，特编制作业手册，在安装施工之前必须详细阅读本手册。
1.2本手册所用管材、管件，适用于公称通径DN≤100,壁厚为0.6～2.0mm，公称压力≤1.6MPa，温度≤80℃的给水（冷水、热水、饮用净水）薄壁不锈钢管管道工程的设计、施工和验收。
1.3双卡压式管道施工除应符合本手册外，还应符合国家和行业有关的规范（规程）的要求。
Ⅱ符号MPa——兆帕（牛顿/平方毫米），1MPa=10公斤/平方厘米；DN——公称尺寸；Ф——直径符号。
Ⅲ名词解释双卡压式连接Double card pressure connection利用金属材料的自身有效刚性和密封材料的弹性压缩比原理，在充分利用承接口的长度下管和管件的连接处，两端均用卡钳进行径向压接的连接方式。
Ⅳ相关标准GB/T19228.1 不锈钢卡压式管件组件第1部分：卡压式管件GB/T19228.2 不锈钢卡压式管件组件第2部分：连接用薄壁不锈钢管GB/T19228.3 不锈钢卡压式管件用橡胶O形密封圈GB5749-2006《生活饮用水卫生标准》GB/29038-2012《薄壁不锈钢管道技术规范》CECS277-2010《建筑给水排水薄壁不锈钢管连接技术规程》10S407－2《建筑给水薄壁不锈钢管道安装》GB50015-2010《建筑给水排水设计规范》GB/T12771-2008《流体输送用不锈钢焊接钢管》1 管道设计1.1管道布置1.1.1 建筑给水薄壁不锈钢管道系统应全部采用薄壁不锈钢制管子、管件和附件，当与其他材料的管子、管件和附件相连接时，应采取防止电化学腐蚀的措施。
