通信电缆割接方案(模板)
临时通信光缆架空接续割接施工方案
临时通信光缆架空接续割接施工方案1、架空线路方案架空光缆杆线强度、吊线规格设计应符合GB/T 51421- -2020《架空光(电)缆通信杆路工程技术标准》的相关要求。
架空光缆采用附加吊线架挂方式，吊线程式采用7/2. 2 规格的镀锌钢绞线，吊线上增加红白相间标识，架空光缆每间隔50m 设一处铝制吊牌，吊牌注明路由、所属单位、芯数内容，样式报设计单位及业主单位同意后实施。
公路净空要求为5.5m,为防止大型车辆通过时挂断光缆，本次设计提高架空光缆净空标准，采用8m 木电杆及品接杆，光缆过路时采用品接杆,保证道路上方光缆净空不低于6.5m,路侧一般段落的架空光缆采用8m 规格木电杆,保证光缆净空不低于5.5m。
8m 木电杆、品接杆埋深分别为1.3m、1. 7m,架空光缆杆距原则上为50m，局部段落根据现场构造物及实际需求设置。
改迁光缆过桥梁时，桥梁两端设置木电杆通过。
待后期新建48 芯主干光缆，72 芯辅助光缆敷设完成且原有业务切换至本次新建通信链路正常使用后，将改迁架空及原有的管道光缆等设施一并拆除，移交给建设单位处置。
施工注意事项1.光缆架空工程施工时，允许在施工中根据具体情况和当地地貌对架空杆布设位置进行合理的调整，避免木电杆埋设在低洼、积水等不良位置。
2.保证光缆处于水平状态且净空在任何环境条件下≥5.5m。
跨越高速路、施工便道区域的架空光缆应在吊线上增加反光警示标志。
3.改迁光缆的杆体需贴三类反光膜。
4.架空光缆工程中杆体需采取有效措施保证杆体的牢固。
在人孔内，采用8 根φ75.5X3.75 钢管从四个方向固定，人孔上覆处用4. 0 铁线绑扎固定在波形梁护栏立柱上，立柱顶端与架空光缆吊线绑扎。
5.杆路上、下引管道严禁杂物进入，两端封堵做好防水、防腐措施。
6.需要焊接地方不得脱、假焊，焊接处做好防腐处理。
7.不得利用蛇皮管、裸铝导线以及电缆金属护套层做接地线，接地线不得兼作其他用。
8.光缆改迁之前，必须得到光缆所有者的同意，方可实施。
通信光缆割接施工方案

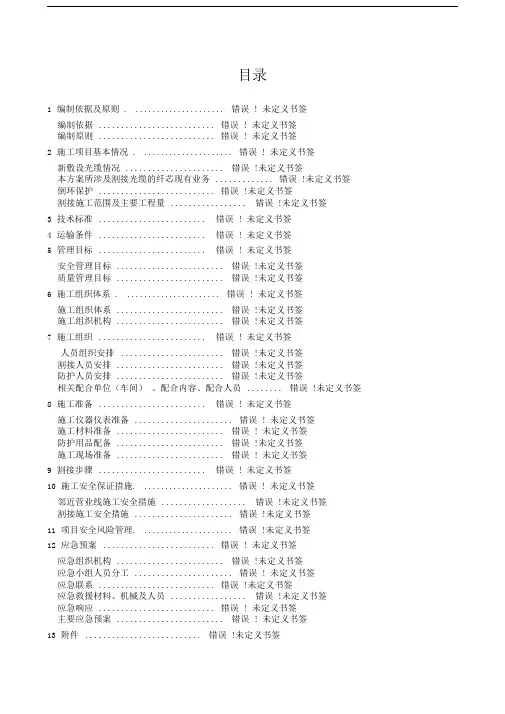

目录1编制依据及原则. ..................... 错误! 未定义书签编制依据.......................... 错误! 未定义书签编制原则.......................... 错误! 未定义书签2施工项目基本情况. ..................... 错误! 未定义书签新敷设光缆情况...................... 错误!未定义书签本方案所涉及割接光缆的纤芯现有业务............. 错误!未定义书签倒环保护.......................... 错误!未定义书签割接施工范围及主要工程量................. 错误!未定义书签3技术标准........................ 错误! 未定义书签4运输条件........................ 错误! 未定义书签5管理目标........................ 错误! 未定义书签安全管理目标........................ 错误!未定义书签质量管理目标........................ 错误!未定义书签6施工组织体系. ...................... 错误! 未定义书签施工组织体系........................ 错误!未定义书签施工组织机构........................ 错误!未定义书签7施工组织........................ 错误! 未定义书签人员组织安排....................... 错误!未定义书签割接人员安排........................ 错误!未定义书签防护人员安排........................ 错误!未定义书签相关配合单位（车间）、配合内容、配合人员........ 错误!未定义书签8施工准备........................ 错误! 未定义书签施工仪器仪表准备...................... 错误! 未定义书签施工材料准备........................ 错误! 未定义书签防护用品配备........................ 错误!未定义书签施工现场准备........................ 错误! 未定义书签9割接步骤........................ 错误! 未定义书签10施工安全保证措施. ..................... 错误! 未定义书签邻近营业线施工安全措施................... 错误!未定义书签割接施工安全措施...................... 错误!未定义书签11项目安全风险管理. ..................... 错误!未定义书签12应急预案......................... 错误! 未定义书签应急组织机构........................ 错误!未定义书签应急小组人员分工...................... 错误! 未定义书签应急联系.......................... 错误!未定义书签应急救援材料、机械及人员................. 错误!未定义书签应急响应.......................... 错误! 未定义书签主要应急预案........................ 错误! 未定义书签13附件.......................... 错误!未定义书签1 编制依据及原则编制依据相关设计图纸和交底资料。
通信光缆割接施工方案
通信光缆割接施工方案一、前言二、施工前准备工作1.确定割接范围：根据通信系统的需求和现有的通信线路情况，确定需要割接的光缆段落。
2.制定施工计划：根据实际情况，制定详细的施工计划，包括施工时间、地点、人员安排等。
3.准备工具和材料：根据实际需要，准备好所需的工具和材料，包括割线刀、剥光器、熔接机等。
4.安排施工人员：根据需要，安排专业的施工人员进行施工，确保施工质量和安全性。
三、施工步骤1.割线：首先，根据割接计划，在需要割接的光缆段两端分别割线，将原有的光缆割断。
2.剥皮：使用剥光器去除割线处的外护套和纤芯保护层，确保光纤的裸露部分干净和光滑。
3.熔接：分别对割线处的两端光纤进行熔接，确保光纤之间的信号传输质量和稳定性。
4.包扎：对熔接成功的光纤进行包扎，使用光缆保护套将光纤进行固定和保护，防止外界因素的干扰。
5.测试：施工完成后，对割接处的光纤进行测试，检测割接质量和信号传输的稳定性。
四、安全措施1.施工现场要做好安全防护工作，确保人员的安全和施工的顺利进行。
2.施工前要检查工具和设备的安全性能，避免因故障导致施工延误。
3.在施工过程中，要注意操作规范，避免造成光缆和设备的损坏。
4.施工人员要按照规定佩戴个人防护用品，如手套、护目镜等。
五、总结通信光缆割接施工是一项非常重要的工作，对于保障通信系统的正常运行具有重要的意义。
通过制定详细的施工计划，合理安排施工人员和准备好必要的工具和材料，可以提高施工质量和效率。
同时，在施工过程中要注意安全措施，确保人员的安全和设备的完好，为通信光缆割接工作的顺利进行提供保障。

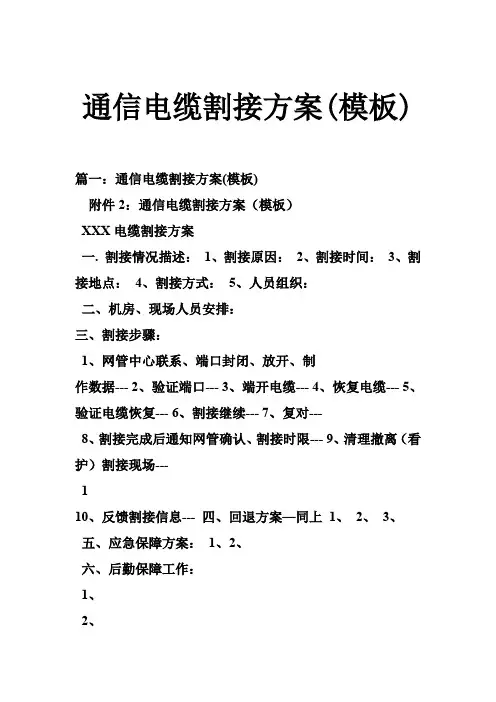

通信电缆割接方案
通信电缆割接方案(模板)篇一：通信电缆割接方案(模板)附件2：通信电缆割接方案（模板）XXX电缆割接方案一. 割接情况描述：1、割接原因：2、割接时间：3、割接地点：4、割接方式：5、人员组织：二、机房、现场人员安排：三、割接步骤：1、网管中心联系、端口封闭、放开、制作数据--- 2、验证端口--- 3、端开电缆--- 4、恢复电缆--- 5、验证电缆恢复--- 6、割接继续--- 7、复对---8、割接完成后通知网管确认、割接时限--- 9、清理撤离（看护）割接现场---110、反馈割接信息--- 四、回退方案—同上1、2、3、五、应急保障方案：1、2、六、后勤保障工作：1、2、2篇二：通信电源割接方案模版电源改造割接方案为保证此次改造割接的顺利进行，维持通信设备的正常运行，保持通信的延续性，特制订本割接方案。
一、成立割接领导小组组长：副组长：成员：下设三个工作小组：1、电源割接工作小组：组长：成员：职责：负责电源线的布放，电源设备安装、割接，保证电源割接的顺利进行。
2、交换、传输配合组组长：成员：职责：负责交换、传输局数据及计费数据的备份，割接过程中的配合以及突发事件的紧急处理。
二、割接时间割接：暂定于2000年月日晚0点至6点。
三、割接方案本次割接采用逐个机架替换的割接方案，即将中兴电源整流器与交直流配电屏逐个插入与原电源系统并联开机运行，再用“狗牙”与所有负载负极线逐个打“丁字线”并联后，将负载供电电缆逐个割接到新电源设备上，然后拆除老电源系统。
此种割接方法中兴公司已多次采用，对负载的供电不间断性有很高的保证。
（一）现场勘察绥宁县电信局供电源原采用了DZY02型电源系统共有3路100A输出，4路400A输出，3路40A输出、3路20A输出、2路6A输出。
其中有5对150mm电缆连接到交换机机架，1对95mm电缆连接到移动设备上，1对150mm电缆连接到传输SDH设备上。
1对16mm电缆连接到数据设备机架，1对120mm电缆连接到图象设备直流分配柜上，1对16mm 连接到长机台设备，1对4mm连接到总配线架上，负载总电流为350A。
通信电缆割接方案
通信电缆割接方案1. 引言通信电缆割接是指在通信电缆的敷设过程中，需要将电缆进行割接连接，以实现网络的扩展和维护。
一个合理的通信电缆割接方案能够确保电缆连接的稳定性和可靠性，同时减少网络故障的发生。
本文将介绍通信电缆割接方案的基本原则、步骤以及应注意的事项。
2. 通信电缆割接方案的基本原则通信电缆割接方案的制定需要遵循以下基本原则：2.1 安全性原则通信电缆割接过程中，需要确保操作人员的安全。
必须采取必要的安全措施，如佩戴防护手套和眼镜，确保操作面积的通风良好等。
2.2 保持网络连通性割接过程中，应确保网络的连通性不受影响。
割接前，需要做好网络备份和测试工作，以免出现网络中断的情况。
2.3 精确记录和标识割接过程中，需要准确记录割接的电缆类型、长度、位置等信息，并对割接处进行标识，以便日后维护与管理工作。
3. 通信电缆割接步骤通信电缆割接主要包括以下步骤：3.1 割接计划在进行割接操作前，应先制定详细的割接计划。
割接计划应包括割接时间、地点、割接内容、备用方案等。
3.2 割接准备在进行割接操作前，需要做好以下准备工作：•准备割接所需的工具和材料；•确保有足够的工作空间和充足的通风；•对割接区域进行标识，确保安全。
3.3 割接操作割接操作包括以下步骤：•将待割接的电缆两端进行剥皮，露出电线；•使用割线工具进行割线操作，确保割线平整、整洁；•连接待割接的电缆两端，使用绝缘胶带或绝缘套管进行绝缘保护。
3.4 割接测试割接完成后，应进行测试，确保割接后的电缆连接正常。
测试工作可以包括网络连通性测试、信号测试等。
3.5 割接记录割接完成后，应记录割接的相关信息，包括割接时间、地点、割接人员等。
同时，还需要标识割接处，以便日后的维护和管理工作。
4. 通信电缆割接的注意事项在进行通信电缆割接操作时，需要注意以下事项：4.1 定期维护对已割接的通信电缆，应进行定期的维护和检查工作，以确保连接的可靠性和稳定性。
4.2 管理与标识对割接完成的通信电缆，应进行管理和标识工作，确保维护和管理的便捷性。

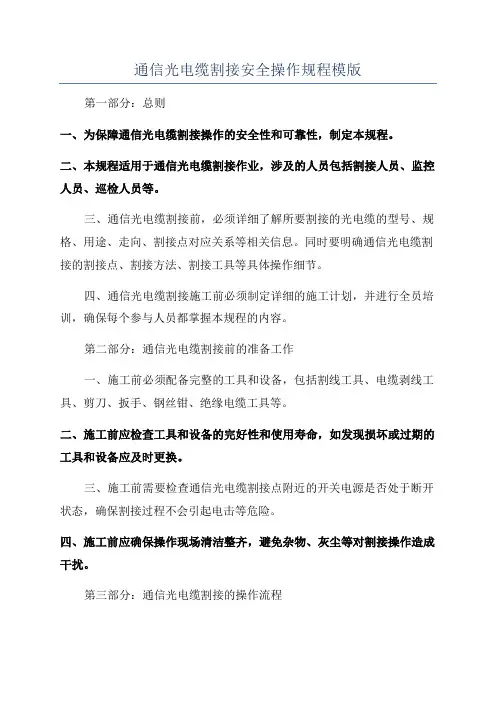

通信光电缆割接安全操作规程模版
通信光电缆割接安全操作规程模版第一部分：总则一、为保障通信光电缆割接操作的安全性和可靠性，制定本规程。
二、本规程适用于通信光电缆割接作业，涉及的人员包括割接人员、监控人员、巡检人员等。
三、通信光电缆割接前，必须详细了解所要割接的光电缆的型号、规格、用途、走向、割接点对应关系等相关信息。
同时要明确通信光电缆割接的割接点、割接方法、割接工具等具体操作细节。
四、通信光电缆割接施工前必须制定详细的施工计划，并进行全员培训，确保每个参与人员都掌握本规程的内容。
第二部分：通信光电缆割接前的准备工作一、施工前必须配备完整的工具和设备，包括割线工具、电缆剥线工具、剪刀、扳手、钢丝钳、绝缘电缆工具等。
二、施工前应检查工具和设备的完好性和使用寿命，如发现损坏或过期的工具和设备应及时更换。
三、施工前需要检查通信光电缆割接点附近的开关电源是否处于断开状态，确保割接过程不会引起电击等危险。
四、施工前应确保操作现场清洁整齐，避免杂物、灰尘等对割接操作造成干扰。
第三部分：通信光电缆割接的操作流程一、确认割接点：根据所提供的相关信息，结合现场实际情况，确认割接点的位置及割接方法。
二、割接准备工作：清理割接点周围的杂物，将通信光电缆裸露出来，确保能够进行割接操作。
三、剥光电缆线鞘：使用合适的工具将光电缆线鞘剥皮，露出裸线。
四、割接线材连接：按照割接点对应关系，将相应的线材连接起来，并进行固定。
五、绝缘处理：用绝缘胶带或绝缘套管进行线材的绝缘处理，确保割接点的安全可靠。
六、割接点测试：进行割接点测试，确保割接操作成功。
七、清理现场：整理割接现场，清理割线工具、剩余材料等杂物，确保操作现场清洁。
第四部分：通信光电缆割接的安全注意事项一、操作过程中必须穿戴好防护用品，包括工作手套、工作帽、工作鞋等，确保自身的安全。
二、割接过程需小心操作，注意保护光电缆的裸露线，避免损坏。
三、割线工具使用前必须检查其完好性，避免使用损坏的工具进行操作。
割接方案模板
割接方案模板一、前言割接是指在信息系统维护和发展过程中，将现有系统或服务切换到新系统或服务的过程。
割接方案是指为了确保割接过程平稳、安全、高效进行而制定的详细计划和操作流程。
本文档旨在提供一个割接方案的模板，帮助企业或组织在进行割接时进行规范的操作和管理，以降低割接风险和保证业务连续性。
二、背景在编写割接方案之前，需要明确割接的背景和目的。
例如，是因为现有系统无法满足需求，需要切换到新系统；或者是因为需要优化现有系统的架构和性能等。
明确背景和目的有助于确定割接方案的具体内容和步骤。
三、割接准备工作1. 确定割接的范围和目标：明确要割接的系统或服务的范围，确定割接的目标和预期效果。
2. 分析割接影响因素：对割接过程中可能出现的影响因素进行风险分析和评估，包括技术风险、业务风险和安全风险等。
3. 制定详细计划和时间表：根据割接的范围和目标，制定详细的割接计划和时间表，明确各个环节的具体内容和时间要求。
四、割接方案的制定和实施1. 准备割接环境：确保割接环境符合割接要求，包括硬件设备、软件环境、网络连接等。
2. 数据备份和恢复：对割接前的数据进行全面备份，并确保备份数据的完整性和可靠性。
在割接过程中，随时做好数据恢复的准备工作。
3. 迁移方案设计：根据割接的范围和目标，设计详细的迁移方案，包括迁移步骤、迁移顺序、数据转换和验证等。
4. 确保业务连续性：在割接过程中，要保证业务的连续性，最大限度减少对用户的影响。
可以采取预留备用系统、分阶段割接等方式来保证业务的平稳过渡。
5. 监控和调整：在割接过程中，要不断进行监控和调整，及时发现和解决各种问题和风险。
五、割接后的活动1. 验证和测试：在割接完成后，进行全面的验证和测试，确保割接的效果和质量符合预期。
2. 问题解决：在割接完成后，可能会出现一些问题或者需要进行一些调整。
要及时记录和解决这些问题，并进行持续的跟踪和改进。
3. 知识转移和培训：在割接完成后，要对相关人员进行培训，提高他们对新系统的使用和管理能力。
既有信号电缆割接施工方案
既有信号电缆割接施工方案一、施工前期准备现场勘查：对既有信号电缆的走向、埋设深度、周边环境进行详细勘查，确保施工方案的可行性。
方案制定：根据勘查结果，结合相关图纸和规范，制定详细割接施工方案，并进行评审和确认。
人员培训：对参与施工的人员进行必要的培训和安全教育，确保施工过程的顺利进行。
二、施工材料准备电缆材料：准备符合要求的割接电缆，确保质量合格。
施工工具：准备施工所需的工具，如剥线钳、电烙铁、测试仪器等。
安全防护用品：准备必要的安全防护用品，如手套、安全帽、防护眼镜等。
三、施工步骤详解切断旧电缆：在预定的位置，按照规定的方法，使用专业工具切断既有信号电缆。
处理电缆端头：对切断的电缆端头进行处理，确保端头整洁、无损伤。
连接新电缆：按照规定的连接方法，将新电缆与旧电缆进行连接，确保连接牢固、可靠。
测试连接质量：使用测试仪器对连接后的电缆进行测试，确保信号传输质量符合要求。
四、割接质量控制过程监控：施工过程中，对每一步操作进行监控，确保施工质量符合要求。
质量检测：施工完成后，对割接部位进行质量检测，确保连接质量和信号传输质量均符合要求。
五、安全保障措施现场安全管理：设立现场安全管理人员，负责现场安全管理和监督。
安全操作规程：制定安全操作规程，确保施工人员按照规程进行操作。
应急处理预案：制定应急处理预案，对施工过程中可能出现的突发情况进行处理。
六、应急处理预案电力故障：如遇电力故障，立即停止施工，确保人员安全，并启动备用电源。
设备故障：如遇设备故障，立即停止施工，进行设备检查维修，确保施工质量和安全。
七、施工完成验收初步验收：施工完成后，进行初步验收，确保施工质量和安全符合要求。
全面检测：全面检测割接后的电缆信号传输质量，确保满足使用要求。
验收合格：经全面检测合格后，方可确认施工完成，并进行验收合格证书的签发。
本施工方案仅供参考，具体施工过程中应根据实际情况进行调整和完善。
同时，施工过程中应严格遵守相关安全规定和操作规程，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXX电缆割接方案
1.割接情况描述：
1、割接原因：
2、割接时间：
3、割接地点：
4、割接方式：
5、人员组织：
二、机房、现场人员安排：
割接
总负责
现场
负责
MDF
配合
联系方式
地点
人员
使用工具
主要工作
负责人
联系方式
车辆
MDF机房
现场人数
后勤保障
三、割接步骤：
1、网管中心联系、端口封闭、放开、制作数据---
2、验证端口---
3、端开电缆---
4、恢复电缆---
5、验证电缆恢复---
6、割接继续---
7、复对---
8、割接完成后通知网管确认、割接时限---
9、清理撤离（看护）割接现场---
10、反馈割接信息---
四、回退方案—同上
1、
2、
3、
五、应急保障方案：
1、
2、பைடு நூலகம்
六、后勤保障工作：
1、
2、
