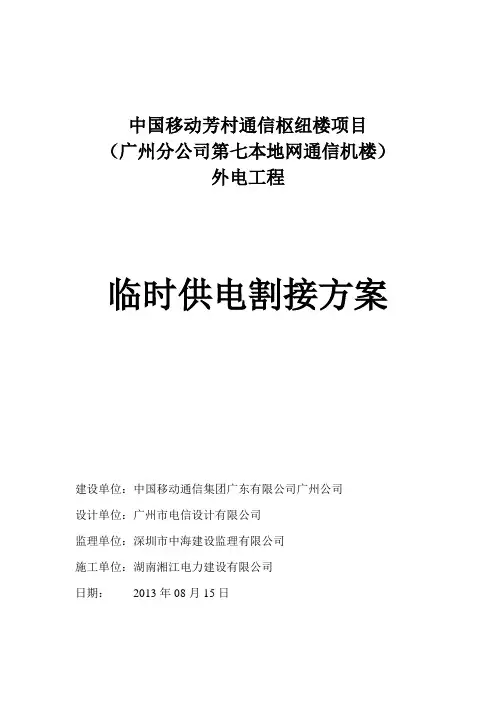

中国移动通讯枢纽机楼临时供电割接方案

中国移动通讯枢纽机楼临时供电割接方案

中国移动芳村通信枢纽楼项目(广州分公司第七本地网通信机楼)外电工程临时供电割接方案建设单位:中国移动通信集团广东有限公司广州公司设计单位:广州市电信设计有限公司监理单位:深圳市中海建设监理有限公司施工单位:湖南湘江电力建设有限公司日期:2013年08月15日目录一、工程慨况及施工内容二、割接时间三、临时供电割接方案1、临时供电设备的确认2、发电机工作班次的安排3、临时发电机的布置和接驳4、发电机的油料备供计划5、割接前准备及割接步骤四、人力资源配置及配合单位五、临时供电操作流程六、风险分析及应急预案一、工程概况芳村机楼外电引入项目为在芳村机楼二期大楼新建1#高压室,由联兴F21及福沙F5作为1#高压房主、备供电源,拆除旧机楼2#高压房原福沙F5及联兴F1主、备供进线,拆除主供计量车、备供进线柜及计量柜。

从1#高压房出线柜新敷电缆到2#高压房主供进线柜,作为2#高压房主供进线。

在拆除改造2#高压房电柜期间,因需要切断福沙F5及联兴F1两路用户开关电源。

为保障一期机楼的正常运行,需对一期机楼进行临时供电割接工作。

一、割接时间割接日期是2013年9月4日,整项工作预计8小时,具体开始时间以供电局停电通知为准。

二、临时供电割接方案3.1临时供电设备的确定芳村一期机楼低压备供电系统是由1#油机(1250KV A)负责供应1#专变的用电负荷,2#油机(176KV A)供应2#、3#专变的用电负荷。

根据芳村旧机楼电房网维单位提供的7月份用电信息,1#专变高峰用电强度为1042A,2#、3#专变合计高峰用电强度为1710A。

见附表:综合以上数据,计算临时油机功率。

P=1.732*U*I*cosφ(功率因素取0.8),已知用电峰值1042A,电压380V,列式求功率:P=1.732*380V*1042*0.8=548642.176w≈550KW4按800KW临时发电机计算电流:I=P/1.732*U*cosφ=800000/1.732*380*0.8=1519A > 1042A 满足要求经计算分析,我司将采用3台800KW临时发电机(下称3#、4#、5#油机)。

通信电缆割接方案

通信电缆割接方案

通信电缆割接方案(模板)篇一:通信电缆割接方案(模板)附件2:通信电缆割接方案(模板)XXX电缆割接方案一. 割接情况描述:1、割接原因:2、割接时间:3、割接地点:4、割接方式:5、人员组织:二、机房、现场人员安排:三、割接步骤:1、网管中心联系、端口封闭、放开、制作数据--- 2、验证端口--- 3、端开电缆--- 4、恢复电缆--- 5、验证电缆恢复--- 6、割接继续--- 7、复对---8、割接完成后通知网管确认、割接时限--- 9、清理撤离(看护)割接现场---110、反馈割接信息--- 四、回退方案—同上1、2、3、五、应急保障方案:1、2、六、后勤保障工作:1、2、2篇二:通信电源割接方案模版电源改造割接方案为保证此次改造割接的顺利进行,维持通信设备的正常运行,保持通信的延续性,特制订本割接方案。

一、成立割接领导小组组长:副组长:成员:下设三个工作小组:1、电源割接工作小组:组长:成员:职责:负责电源线的布放,电源设备安装、割接,保证电源割接的顺利进行。

2、交换、传输配合组组长:成员:职责:负责交换、传输局数据及计费数据的备份,割接过程中的配合以及突发事件的紧急处理。

二、割接时间割接:暂定于2000年月日晚0点至6点。

三、割接方案本次割接采用逐个机架替换的割接方案,即将中兴电源整流器与交直流配电屏逐个插入与原电源系统并联开机运行,再用“狗牙”与所有负载负极线逐个打“丁字线”并联后,将负载供电电缆逐个割接到新电源设备上,然后拆除老电源系统。

此种割接方法中兴公司已多次采用,对负载的供电不间断性有很高的保证。

(一)现场勘察绥宁县电信局供电源原采用了DZY02型电源系统共有3路100A输出,4路400A输出,3路40A输出、3路20A输出、2路6A输出。

其中有5对150mm电缆连接到交换机机架,1对95mm电缆连接到移动设备上,1对150mm电缆连接到传输SDH设备上。

1对16mm电缆连接到数据设备机架,1对120mm电缆连接到图象设备直流分配柜上,1对16mm 连接到长机台设备,1对4mm连接到总配线架上,负载总电流为350A。

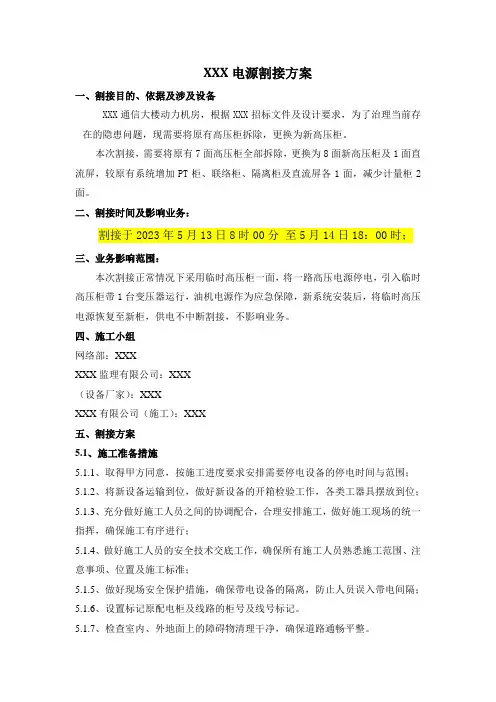

高压电源割接方案

高压电源割接方案

XXX电源割接方案一、割接目的、依据及涉及设备XXX通信大楼动力机房,根据XXX招标文件及设计要求,为了治理当前存在的隐患问题,现需要将原有高压柜拆除,更换为新高压柜。

本次割接,需要将原有7面高压柜全部拆除,更换为8面新高压柜及1面直流屏,较原有系统增加PT柜、联络柜、隔离柜及直流屏各1面,减少计量柜2面。

二、割接时间及影响业务:割接于2023年5月13日8时00分至5月14日18:00时;三、业务影响范围:本次割接正常情况下采用临时高压柜一面,将一路高压电源停电,引入临时高压柜带1台变压器运行,油机电源作为应急保障,新系统安装后,将临时高压电源恢复至新柜,供电不中断割接,不影响业务。

四、施工小组网络部:XXXXXX监理有限公司:XXX(设备厂家):XXXXXX有限公司(施工):XXX五、割接方案5.1、施工准备措施5.1.1、取得甲方同意,按施工进度要求安排需要停电设备的停电时间与范围;5.1.2、将新设备运输到位,做好新设备的开箱检验工作,各类工器具摆放到位;5.1.3、充分做好施工人员之间的协调配合,合理安排施工,做好施工现场的统一指挥,确保施工有序进行;5.1.4、做好施工人员的安全技术交底工作,确保所有施工人员熟悉施工范围、注意事项、位置及施工标准;5.1.5、做好现场安全保护措施,确保带电设备的隔离,防止人员误入带电间隔;5.1.6、设置标记原配电柜及线路的柜号及线号标记。

5.1.7、检查室内、外地面上的障碍物清理干净,确保道路通畅平整。

5.1.8、组织学习图纸,熟悉图纸内容,了解设计要求和施工达到的标准,明确工艺流程,掌握和了解设计图纸细节。

5.1.9、设备和材料到达现场后,应会同监理和甲方及时进行开箱验收,检查制造厂的技术文件应齐全,型号规格应符合设计要求,附件备件齐全。

设备及柜本体外观应无损伤及变形,油漆完整无损。

柜(盘)内部电器装置及组件、绝缘瓷件齐全、无损伤及裂纹等缺陷。

5.1.10、检查油机设备是否处于正常,确保应急油机能正常启动,对低压进行应急供电。

洲际开关电源割接方案

洲际开关电源割接方案

XXXXX五楼洲际开关电源割接方案XXXXX联通XXXXX分公司2016年 04月目录一、电源更新背景XXXXX分公司新大楼五楼动力机房开关电源为武汉洲际DUM14整流设备,包括交流屏一架,直流屏一架,整流模块两架。

整流模块为 DMA10-48/100S,共计16块,在用10块,最大负荷为1600A,现设备实际负荷约518A;蓄电池配置为银泰2000AH*2组。

开关电源于2003年9月入网使用,此类设备报废年限为10年,已过报废期。

为此,经省公司批复,目前设备已经到货。

XXXXX分公司新大楼五楼动力机房,是XXXXX市所在区域的交换、数据、移动以及本地网传输业务的核心枢纽机房。

属于A类通信局,为我公司重要级别最高的通信局之一。

二、割接方案简介1、五楼动力机房平面示意图平定一楼机房平面示意图2、DUM14交直流配电屏负荷明细及各端子示意图交流配电屏负荷明细直流配电屏负荷明细负荷合计:518A 测试时间2016年3月29日DUM14直流配电柜前面保险侧端子引出线示意图架,模块架两架,在用模块10块,实际负荷约518A。

经现场勘查确定,本次割接采取复接方式,即将现有各路负载复接至其它两套开关电源所带的列头柜,拆除原开关电源各路负荷电缆并做标记、保护、备用,拆除原开关电源,在原开关电源位置安装新开关电源,加电试运行,设备各项指标正常后,按顺序逐步恢复原有各路负荷,恢复完毕确认无误后,拆除复接线缆。

恢复系统为原状态。

三、割接风险及影响范围此次割接涉及所在区域的交换、数据、关口局以及本地网传输业务的核心枢纽机房设备用电,涉及各枢纽机房核心设备的业务正常运行。

要求在不断电的情况下完成电源设备整体更新割接,确保万无一失。

四、割接保障措施1、割接当晚调集各专业技术人员值守本专业设备,严密监控本专业设备的运行状态;2、割接当晚调集公司动力骨干技术人员及专业领导现场监督指挥,切实避免发生意外状况;3、割接当晚市公司相关领导、运维部主任及主管现场协调监督割接。

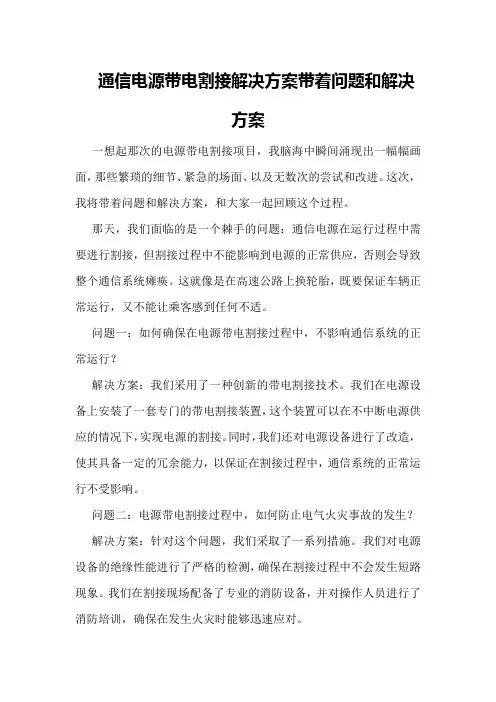

通信电源带电割接解决方案带着问题和解决方案

通信电源带电割接解决方案带着问题和解决方案

通信电源带电割接解决方案带着问题和解决方案一想起那次的电源带电割接项目,我脑海中瞬间涌现出一幅幅画面,那些繁琐的细节、紧急的场面、以及无数次的尝试和改进。

这次,我将带着问题和解决方案,和大家一起回顾这个过程。

那天,我们面临的是一个棘手的问题:通信电源在运行过程中需要进行割接,但割接过程中不能影响到电源的正常供应,否则会导致整个通信系统瘫痪。

这就像是在高速公路上换轮胎,既要保证车辆正常运行,又不能让乘客感到任何不适。

问题一:如何确保在电源带电割接过程中,不影响通信系统的正常运行?解决方案:我们采用了一种创新的带电割接技术。

我们在电源设备上安装了一套专门的带电割接装置,这个装置可以在不中断电源供应的情况下,实现电源的割接。

同时,我们还对电源设备进行了改造,使其具备一定的冗余能力,以保证在割接过程中,通信系统的正常运行不受影响。

问题二:电源带电割接过程中,如何防止电气火灾事故的发生?解决方案:针对这个问题,我们采取了一系列措施。

我们对电源设备的绝缘性能进行了严格的检测,确保在割接过程中不会发生短路现象。

我们在割接现场配备了专业的消防设备,并对操作人员进行了消防培训,确保在发生火灾时能够迅速应对。

问题三:如何提高电源带电割接的操作效率,降低人力成本?解决方案:为了解决这个问题,我们研发了一套自动化的电源带电割接系统。

这套系统采用了先进的控制系统,可以实现电源的自动割接,大大降低了操作人员的劳动强度。

同时,我们还对割接设备进行了优化,使其更加轻便、易于携带,进一步提高了操作效率。

问题四:电源带电割接过程中,如何确保操作人员的安全?解决方案:保障操作人员的安全是我们最关心的问题。

为此,我们制定了一套严格的操作规程,并对操作人员进行了专业的培训。

在割接过程中,我们要求操作人员必须佩戴绝缘手套、绝缘鞋等防护用品,并严格按照操作规程进行操作。

同时,我们还配备了专门的监护人员,对整个割接过程进行实时监控,确保操作人员的安全。

中心机房低配室交流电源割接方案doc【精品-

中心机房低配室交流电源割接方案doc【精品-

××中心机房低配室交流电源割接方案一、概述1、机房现状××机房低配室目前有两路市电高压输入,三台变压器,两路备用油机电。

市电与油机电切换采用自动装置。

因原低××配设备使用年限已超过十年,目前低配设备已处于故障多发期。

××电信分公司决定在原低配室将原整个低配系统更换,因低配室空间有限,新2#低配系统柜需安装于原低配系统配电屏的位置上。

本次割接分两步进行,第一步是原1#系统割接及原2#系统过渡割接(原2#系统负载割接至临时屏)、第二步是将临时屏上的所有负载割接至新装的2#新系统。

2、低配室机房布置平面图,见附图(由华信设计院制作)。

临时馈电柜P18安装位置根据割接勘察过程中发现的部分线缆长度有限的问题,稍作调整。

具体位置调整到P17东面贴墙安装。

3、原各配电柜负载及电流表;二、割接前的准备工作:1、电池室蓄电池及UPS蓄电池容量测试。

该工作已基本完成,开关电源蓄电池至少能坚持1个小时以上,UPS电池能坚持半个小时以上;下周换电力室电池。

2、原1#系统,在割接进行前进行一次单台变压器供电试运行。

根据单台变压器带载实况,依据变压器厂家现场的指导,发现独立工作的单台变压器有过载情况时,立即恢复两台变压器同时供电。

(变压器厂家到场,全程配合单台变压器试供电工作)单台变压器试供达到2小时及可。

注:单台变压器试运行时存在较大风险性,建议在试运行前将两台固定机组先试运行,确保变压器故障时油机能可靠供电!油机已于2009年3月20日上午10点试机,一切正常,油位充足;变压器单机带载事情已和顺德变压器厂家技术人员做详细沟通,他们保证,只要负载不超过最大额定负载,长时间运行绝对没问题,考虑到风险性,暂不试运行,待定。

3、在P17东面墙角安装临时馈电柜P18。

安装可能会影响2号系统施工,到时进行适当调整。

4、布放8根240mm2临时电源线,(每相2根)由1#新系统P7至临时馈电柜P18,临时线接至P7 备用800A空开输出端,P18接至总输入端,两端在割接前均可靠连接。

通信光电缆割接安全操作规程模版

通信光电缆割接安全操作规程模版

通信光电缆割接安全操作规程模版第一部分:总则一、为保障通信光电缆割接操作的安全性和可靠性,制定本规程。

二、本规程适用于通信光电缆割接作业,涉及的人员包括割接人员、监控人员、巡检人员等。

三、通信光电缆割接前,必须详细了解所要割接的光电缆的型号、规格、用途、走向、割接点对应关系等相关信息。

同时要明确通信光电缆割接的割接点、割接方法、割接工具等具体操作细节。

四、通信光电缆割接施工前必须制定详细的施工计划,并进行全员培训,确保每个参与人员都掌握本规程的内容。

第二部分:通信光电缆割接前的准备工作一、施工前必须配备完整的工具和设备,包括割线工具、电缆剥线工具、剪刀、扳手、钢丝钳、绝缘电缆工具等。

二、施工前应检查工具和设备的完好性和使用寿命,如发现损坏或过期的工具和设备应及时更换。

三、施工前需要检查通信光电缆割接点附近的开关电源是否处于断开状态,确保割接过程不会引起电击等危险。

四、施工前应确保操作现场清洁整齐,避免杂物、灰尘等对割接操作造成干扰。

第三部分:通信光电缆割接的操作流程一、确认割接点:根据所提供的相关信息,结合现场实际情况,确认割接点的位置及割接方法。

二、割接准备工作:清理割接点周围的杂物,将通信光电缆裸露出来,确保能够进行割接操作。

三、剥光电缆线鞘:使用合适的工具将光电缆线鞘剥皮,露出裸线。

四、割接线材连接:按照割接点对应关系,将相应的线材连接起来,并进行固定。

五、绝缘处理:用绝缘胶带或绝缘套管进行线材的绝缘处理,确保割接点的安全可靠。

六、割接点测试:进行割接点测试,确保割接操作成功。

七、清理现场:整理割接现场,清理割线工具、剩余材料等杂物,确保操作现场清洁。

第四部分:通信光电缆割接的安全注意事项一、操作过程中必须穿戴好防护用品,包括工作手套、工作帽、工作鞋等,确保自身的安全。

二、割接过程需小心操作,注意保护光电缆的裸露线,避免损坏。

三、割线工具使用前必须检查其完好性,避免使用损坏的工具进行操作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电源改造割接方案
为保证此次改造割接的顺利进行,维持通信设备的正常运行,保持通信的延续性,特制订本割接方案。

一、成立割接领导小组
组长:
副组长:
成员:
下设三个工作小组:
1、电源割接工作小组:
组长:
成员:
职责:负责电源线的布放,电源设备安装、割接,保证电源割接的顺利进行。

2、交换、传输配合组
组长:
成员:
职责:负责交换、传输局数据及计费数据的备份,割接过程中的配合以及突发事件的紧急处理。

二、割接时间
割接:暂定于 2000年月日晚0点至6点。

三、割接方案
本次割接采用逐个机架替换的割接方案,即将中兴电源整流器与交直流配电屏逐个插入与原电源系统并联开机运行,再用“狗牙”与所有负载负极线逐个打“丁字线”并联后,将负载供电电缆逐个割接到新电源设备上,然后拆除老电源系统。

此种割接方法中兴公司已多次采用,对负载的供电不间断性有很高的保证。

(一)现场勘察
绥宁县电信局供电源原采用了DZY02型电源系统共有3路100A输出,4路400A输出,3路40A输出、3路20A输出、2路6A输出。

其中有5对150mm2电缆连接到交换机机架,1对95mm2电缆连接到移动设备上,1对150mm2电缆连接到传输SDH设备上。

1对16mm2电缆连接到数据设备机架,1对120mm2电缆连接到图象设备直流分配柜上,1对16mm2连接到长机台设备,1对4mm2连接到总配线架上,负载总电流为350A。

割接前与割接后的布局图见附页。

(二)割接准备
1、将中兴电源所有机架推到老电源系统背后,站老电源正面从左至右为直流配电柜、整流柜、整流柜、交流配电柜。

2、将一组电池连接到直流配电屏的铜竖排用2条150mm2
的电缆并联,,暂时用一组电池与老电源系统并联供电,拆除两组电池与直流屏连接的4条竖排,并在电池端将两组电池的地线复连。

3、将老电源系统上面直流配电屏与整流器的铜排用150mm2并联后拆除铜排,使机架能左右移动1米左右而不断电。

4、在交换机端用8条150mm2电缆将5列机架并联,便于割接时不会因为脱掉一条线而断电。

5、将老电源系统直流屏往左推出1米,将中兴电源直流屏放入正确位置,测量好铜排加工尺寸并加工成形。

(三)割接
通知所有交换、传输人员做好局数据的备份和计费数据的备份,考虑出现掉电后的应急方法。

做好应急措施。

1、通知交流配电设备管理人员关闭所有使用交流电的设备。

(如空调、照明等)
2、关闭配电房输入总闸,将交流输入直接接入到最右边的整流器的输入端子上,开启该整流器,让该整流器与直流配电屏并联直接向负载供电。

3、以上工作需要在30分钟内完成,然后卸下中间两台整流器、中间一台直流配电屏与交流配电屏的所有电缆并移开上述机架。

4、将中兴电源系统推入到预定位置,调整平衡度后将
设备整体连接固定,安装整流器之间、整流器到直流配电屏的汇流铜排,安装交流配电屏到整流器的交流输入电缆,将一组悬空的电池用2条150mm2电缆连接到中兴电源直流配电屏上,将所有交流用电设备输入线接到新交流配电屏上。

5、将交流电引入到新设备,开启所有交流用电设备,开启整流器,检查整流器是否工作正常,烤机4小时。

6、因为交换机端5列机架已经并联,所以可以直接将交换机的输入电缆逐对的割接到新直流配电屏上。

7、将移动设备输入电缆的负极用“狗牙”咬住后接到老设备其他负载输出端子上,在检查确定无误后,将移动设备输入电缆的负极从老设备上卸下,然后接到新设备输出端子上。

8、将移动设备输入电缆的地线用“狗牙”咬住后接到老设备其他地线端子上,在检查确定无误后,将移动设备输入电缆的地线从老设备上卸下,然后接到新设备地线排上。

9、重复上述7、8步骤逐一将传输、数据、图像等设备割接到新设备上。

10、观察设备运行情况,是否有其它问题出现。

11、将加工好的铜排连接到新设备到电池上,(包括两组电池)拆除连接到电池的临时电缆。

12、拆除所有临时电缆,拆除剩下的一台整流器与一台直流配电屏。

13、割接完成。

(四)、割接要求
本次电源安装割接任务主要由绥宁电信局负责,中兴公司派人督导配合。

为确保割接安全,所有割接人员应注意:
1、所有割接人员必须遵守割接纪律,服从指挥调度。

2、工作人员应严守电力操作规程,严格按割接方案所规定的步骤进行。

在施工过程中应注意安全,谨慎从事,不能发生意外事故。

3、所有工具应采取绝缘处理,工作人员应穿胶鞋戴手套;
4、所有需移动的、改接的电源线必须先进行绝缘保护处理。

(五)、所需材料与工具
电缆 150mm2 100m
35mm2 200m
铜鼻子 150mm 40只
120mm 10只
连接铜管 150mm 20只
95mm 10只
螺栓 M16X20 20只
尼龙扎带 200mm 200根
标签纸 2卷
绝缘胶带 10卷
钳型电流表 1只
压线钳 1套
断线钳(或钢锯) 1把
套筒扳手 1套
其它常用安装工具 2套
应急照明灯 2只
应急通信工具 1套
中兴通讯公司
绥宁县电信局
二000年一月二十四日
附件1
割接前电力室布局与直流屏示意图
附件 2
2:负载2 熔丝400A 交换机
3:负载3 熔丝400A 交换机
4:负载4 熔丝400A 交换机
5:负载5 熔丝400A 交换机
6:负载6 熔丝400A 移动
7:负载7 熔丝400A 图像
8:负载8 熔丝400A 备用
9:负载9 熔丝100A 备用
10:负载10熔丝100A 数据
11:负载11 熔丝100A SDH
12:负载12熔丝100A 备用
13:负载13熔丝100A 备用
14:负载14熔丝100A 备用
15:负载15熔丝100A 备用
16:电池输出200A 电池1
17:电池输出200A 电池2 割接后电力室布局与直流屏分布图
绥宁县电信局相控电源改造
割接方案
请工程技术人员仔细阅读此方案,并严格按方案所制定的步骤进行操作。

湖南省绥宁县电信局
中兴通讯股份有限公司
二000年一月
附件3
DZY02 中兴电源中兴电源中兴电源中兴电源
直流屏直流屏整流器整流器交流屏
说明:1.负载包括移动、传
2.“”为“狗牙”因为地排已复连,所已只需一条临时线.
“狗牙”丁字线割接示意图
DZY02
直流屏
EWSD EWSD EWSD EWSD EWSD
说明:图中粗线部分为EDSD交换机列间复连线.
五列交换机电源复连后示意图。
