光模块简介
光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。
光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。
光模块的结构
光模块是由电子电路和光纤组成的。
电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。
光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。
光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。
2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。
3、单纤光模块。
光模块基础知识介绍
接收部分原理
接收部分
光 信 号 放 光电 电信号 大 检测 器 均 衡 器 判 决 器 时 钟 恢 复
输出部分
解 码 扰 码 码型 反变换 电 信 号
AGC
输入输出缓冲
告警阈值设置 及判决输出
四、光模块设计及调试关键要素
LD接口电路：
交流耦合 直流耦合 优势：提高边沿速度、降低EMI 幅射及高频噪 优势：多速率兼容、更少的元件数量、低功耗、 声、调制电流范围宽、增大了电感容限。 易于匹配 不足：功耗大、引入了低频截止、元件数量多。 不足：调制电流范围窄、低负载阻抗遇高内阻 器件时对指标要求高。 注意事项：考虑是否需要加入补偿网络来消除 振铃和过冲？交耦电容的参数值在不同速率下 注意事项：布线尽可能的短，OUT-端负载要与 使用需要进行适当调整，特别是低频条件下 OUT+到LD的负载匹配，725型器件适用性高。 （<155M），应用于SDH、SONET系统时频 率要求更高。
数字光模块基础知识介绍
内容提要
一、光模块的定义 二、光模块的分类 三、光模块的主要功能原理 四、光模块设计及调试的关键要素
一、光收发一体模块定义
光收发一体模块由光电子器件、功能电路和 光接口等组成，光电子器件包括发射和接收两部 分。发射部分是：输入一定码率的电信号经内部 的驱动芯片处理后驱动半导体激光器（LD）或发 光二极管（LED）发射出相应速率的调制光信号， 其内部带有光功率自动控制电路，使输出的光信 号功率保持稳定。接收部分是：一定码率的光信 号输入模块后由光探测二极管转换为电信号。经 前置放大器后输出相应码率的电信号，输出的信 号一般为PECL电平。同时在输入光功率小于一定 值后会输出一个告警信号。
ATC部分
当由于某种原因，使LD的输出光功率降低时，耦合至光电二极管的电流也同比例减小，这样，通常状态下的平衡被打破，使得运放 输出端的电压增大，于是，三极管的基极电流增大，集电极电流也随之增大，而集电极电流正是流入LD的偏置电流。因此，流入激 光器的电流增大，输出光功率相应增大，从而使输出光功率保持不变。 通过以上描述，理论上我们是可以通过驱动器的APC控制来实现TE的性能指标。而由于热胀冷缩有可能导致PD机械位移等多种因 素，使得LD的出光与PD的监测光电流不是理论上的线性关系。故此现在很多光模块的TE指标控制在高端客户需求的±1dB很困难。
超详细的光模块介绍
超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。
主要速率：百兆、千兆、2.5G、4.25G和万兆。
2.传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。
■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。
注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。
• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
光模块知识介绍范文

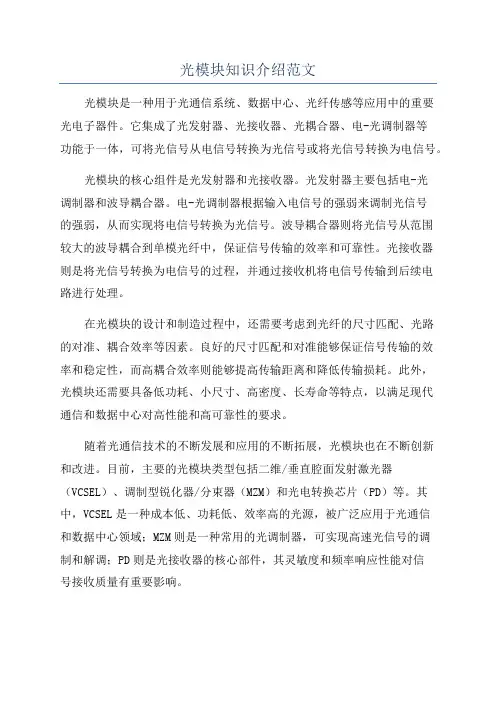

光模块知识介绍范文光模块是一种用于光通信系统、数据中心、光纤传感等应用中的重要光电子器件。
它集成了光发射器、光接收器、光耦合器、电-光调制器等功能于一体，可将光信号从电信号转换为光信号或将光信号转换为电信号。
光模块的核心组件是光发射器和光接收器。
光发射器主要包括电-光调制器和波导耦合器。
电-光调制器根据输入电信号的强弱来调制光信号的强弱，从而实现将电信号转换为光信号。
波导耦合器则将光信号从范围较大的波导耦合到单模光纤中，保证信号传输的效率和可靠性。
光接收器则是将光信号转换为电信号的过程，并通过接收机将电信号传输到后续电路进行处理。
在光模块的设计和制造过程中，还需要考虑到光纤的尺寸匹配、光路的对准、耦合效率等因素。
良好的尺寸匹配和对准能够保证信号传输的效率和稳定性，而高耦合效率则能够提高传输距离和降低传输损耗。
此外，光模块还需要具备低功耗、小尺寸、高密度、长寿命等特点，以满足现代通信和数据中心对高性能和高可靠性的要求。
随着光通信技术的不断发展和应用的不断拓展，光模块也在不断创新和改进。
目前，主要的光模块类型包括二维/垂直腔面发射激光器（VCSEL）、调制型锐化器/分束器（MZM）和光电转换芯片（PD）等。
其中，VCSEL是一种成本低、功耗低、效率高的光源，被广泛应用于光通信和数据中心领域；MZM则是一种常用的光调制器，可实现高速光信号的调制和解调；PD则是光接收器的核心部件，其灵敏度和频率响应性能对信号接收质量有重要影响。
除了上述的核心组件外，光模块还包括光纤接口、电接口、热管理系统等。
光纤接口用于与外部光纤进行连接，常见的接口类型有SC、LC、FC、ST等；电接口则负责将光模块与外部电路进行连接，常见的接口类型有SFP、QSFP、CFP等；热管理系统则用于控制光模块的温度，保证其工作在适宜的温度范围内。
总的来说，光模块作为光通信系统和数据中心等应用领域中不可或缺的光电子器件，具有丰富的功能和特点。
光模块基本原理 ——解释PPT文档75页
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
光模块基本原理 ——解释
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
光模块介绍知识详解
光模块介绍知识详解光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。
发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。
接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号。
经前置放大器后输出相应码率的电信号。
一、光模块发展简述1、光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
二、光模块基本原理1、光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
1. 光纤模式（Fiber Mode）按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。
但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。
多模光纤的传输距离还与其传输速率、芯径、模式带宽有关。
光模块的发展简史、基本原理、分类及应用详解
光模块的发展简史、基本原理、分类及应用详解
光模块发展简述光模块分类
按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
封装形式
光收发一体模块（Optical Transceiver)
光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：
输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：
一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
光模块内部结构
光模块的主要参数
1. 传输速率
传输速率指每秒传输比特数，单位Mb/s 或Gb/s。
主要速率：百兆、千兆、2.5G、4.25G 和万兆。
光模块介绍
➢ 应用领域：常规SFP、xWDM SFP、以及PON SFP
SFP光模块—特殊类型
C-SFP：Compact SFP，紧凑型SFP，在现有SFP封装基础上，发展为更先 进、更紧凑的CSFP封装。 CSFP MSA中共定义了3种C-SFP： • 1ch Compact SFP • 2ch Compact SFP（Option 1） • 2ch Compact SFP（Option 2）
Laser Monitor
光信号接收 PIN/APD Detector
TIA
Laser Driver
EEPROM
Tx Input
SDA SCK
Tx Data (LVPECL)
LD Bias Control RF AMP Limiter Line Driver
LP Filter
Tx FaCL)
Rx LOS (LVTTL)
光模块基本原理
➢发射部分：
输入一定码率的电信号经内部的驱动芯片处理后驱动半导 体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信 号，其内部带有光功率自动控制电路(APC)，使输出的光信号 功率保持稳定。
➢接收部分：
一定码率的光信号输入模块后由光探测二极管转换为电信 号，经前置放大器后输出相应码率的电信号，输出的信号一般 为PECL电平。同时在输入光功率小于一定值后会输出一个告警 信号。
2002年提出的XFP多元协议，XFP光模块的出
XFP
现和技术的飞速发展，以及其体积小、价格
廉的优势，得到广泛应用。
SFP+
具有比X2和XFP封装更紧凑的外形尺寸，与 SFP尺寸一样，成本比XFP产品低。
