高大模板工程专项施工方案
xxxxxxxxxxxxxxxxxxxxxx 高大模板工程专项施工方案xxxxxxxxxx公司二〇一一年八月十二日目录1 编制依据 32 工程概况 43 站务楼三层框架梁模板支撑 54 站务楼三层板模板支撑 255 消防通道三层梁模板支撑 376 消防通道屋面板模板支撑 577 屋面挑梁及其边梁模板支撑 698 安全事故救援应急预案 899 站务楼三层结构布置图 911 编制依据《建筑结构荷载规范》GB50009-2001(2006年版)；《建筑地基基础设计规范》GB 50007-2002；《建筑工程施工组织设计规范》GB/T 50502-2009 《木结构设计规范》GB 50005—2003；《钢结构设计规范》GB 50017-2003；《建筑施工安全检查标准》JGJ59-99；《施工现场临时用电安全技术规范》JGJ 46-2005；《建筑抗震设计规范》GB50011-2010；《建筑施工模板安全技术规范》JGJ162-2008《混凝土模板用胶合板》GB/T17656-2008《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑施工高处作业安全技术规范》JGJ80-91《危险性较大的分部分项工程安全管理办法》；《建筑结构静力计算手册》本工程施工图；本工程施工组织设计；本工程施工合同。
2 工程概况xxxxxx工程位于自贡市大山铺镇，工程由自贡市城市规划设计研究院有限责任公司设计，地勘单位为xxxxxxxxxxxx，监理单位为xxxxxxxxxxx公司，施工单位为xxxxxxxxx公司。
本工程为五层框架结构，建筑高度20.7m。
建筑分类二类，耐火等级二级，结构安全等级二级，设计使用年限为50年。
地基基础设计等级丙级，抗震设防类别丙类，框架抗震设防等级为三级，抗震设防烈度7度，设计地震分组第一组，设计基本地震加速度0.10g，地基承载力设计值独立基础为700kpa，人工挖孔桩为1800kpa。
高模板方案编制、审查、论证指引
高支撑模板系统专项技术方案编制、审查、论证指引高支撑模板系统 (以下简称高支模)是指高度大于或等于4.5米的模板及其支撑系统。
一、方案编制及审查（施工、监理单位）1.建设工程高支模施工前应由施工单位编制专项技术方案，技术方案应包括模板及其支撑系统的设计、搭设和拆除、混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容，技术方案必须由企业的技术和安全负责人审批签字并加盖企业技术和安全部门的公章。
2.施工单位编制完专项技术方案后报送项目监理机构审查，总监理工程师应组织专业监理工程师审查承包单位报送的高支撑模板系统方案报审表，提出审查意见，并经总监理工程师审核、签发（必要时送公司总工办复审和备案）。
3.建筑施工企业应当对水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统工程，专门组织专家组进行论证审查。
1）建筑施工企业应当组织不少于5人的专家组（专家人选可从当地建设行政主管部门网上公布的名单中挑选），对已编制的安全专项施工方案进行论证审查。
2）安全专项施工方案专家组必须提出书面论证审查报告，施工企业应根据论证审查报告进行完善，施工企业技术负责人、总监理工程师签字后，方可实施。
3）专家组书面论证审查报告应作为安全专项施工方案的附件，在实施过程中，施工企业应严格按照安全专项方案组织施工。
4.高支模技术方案的编制应根据国家和行业的有关规范、标准和规定，结合工程和企业的实际情况进行，并应遵循下列原则：1）技术方案应有计算书。
计算书应包括施工荷载计算，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载的验算。
对已重复使用多次的模板、支撑材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。
2）技术方案应有支撑平面布臵图、模板及其支撑的立面图和剖面图、节点大样等施工图。
3）高支模立柱4.5米以下部分，应设臵不少于两道的纵横水平拉杆；立柱4.5米以上部分每增高1.5米应相应加设一道水平拉杆。
高大模板安全专项施工方案(专家论证修改)

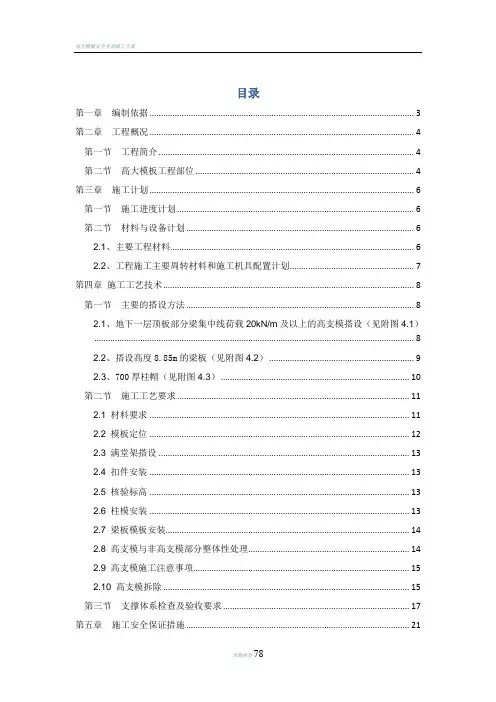

目录第一章编制依据 (3)第二章工程概况 (4)第一节工程简介 (4)第二节高大模板工程部位 (4)第三章施工计划 (6)第一节施工进度计划 (6)第二节材料与设备计划 (6)2.1、主要工程材料 (6)2.2、工程施工主要周转材料和施工机具配置计划 (7)第四章施工工艺技术 (8)第一节主要的搭设方法 (8)2.1、地下一层顶板部分梁集中线荷载20kN/m及以上的高支模搭设（见附图4.1） (8)2.2、搭设高度8.85m的梁板（见附图4.2） (9)2.3、700厚柱帽（见附图4.3） (10)第二节施工工艺要求 (11)2.1 材料要求 (11)2.2 模板定位 (12)2.3 满堂架搭设 (13)2.4 扣件安装 (13)2.5 核验标高 (13)2.6 柱模安装 (13)2.7 梁板模板安装 (14)2.8 高支模与非高支模部分整体性处理 (14)2.9 高支模施工注意事项 (15)2.10 高支模拆除 (15)第三节支撑体系检查及验收要求 (17)第五章施工安全保证措施 (21)第一节施工安全保证体系 (21)第二节施工安全保证措施 (21)第三节施工用电安全措施 (22)第四节高空作业安全措施 (23)第五节恶劣天气下的安全措施 (23)第六节混凝土浇筑的方式及路线 (24)第七节施工监测 (24)7.1高支撑模板支架重点监测措施 (24)7.2高支撑模板支架搭设时监测措施 (25)7.3高支撑模板支架使用时监测措施 (25)7.4高支撑模板支架拆除时监测措施 (26)第八节应急救援措施 (27)8.1 应急处理领导小组 (27)8.2 突发事件处理流程 (28)8.3 应急救援方法 (28)8.4 应急救援工具及药品 (30)第六章劳动力计划 (32)第七章计算书及相关图纸 (33)第一节地下一层顶板部分梁集中线荷载20kN/m及以上支撑体系计算书 (33)第二节搭设高度8.85m的梁板支撑体系计算书 (45)第三节700厚柱帽支撑体系计算书 (65)第四节相关图纸 (74)第一章编制依据相关国家规范、地方标准等技术文件：《建筑施工安全检查标准》JGJ 59-99；《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2001；《建混凝土结构工程施工及验收规范》GB50204-2002；《混凝土结构工程施工质量验收规范》 GB 50204-2002；《建筑工程施工质量验收统一标准》 GB 50300-2001；《钢筋混凝土高层建筑结构技术与施工规程》；《建筑施工模板安全技术规范》JGJ162-2008；《建筑施工高处作业安全技术规范》（JGJ80-91）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑机械使用安全技术规程》（JGJ33-2001）；《建筑结构荷载规范》（GB50009-2001）；《建筑环境设计规范》（GB15831-2002）；《建设工程安全生产管理条例》；关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；关于印发《武汉市超过一定规模的危险性较大的分部分项工程专项方案专家论证实施细则》武城建[2011]11号文；关于印发《危险性较大的分部分项工程安全管理办法》的通知建质[2009]87号文；本工程施工图纸和本工程施工组织设计等；企业ISO9001:2008质量体系管理文件和环境/职业健康安全管理体系文件；PKPM施工计算软件。
高大模板工程专项施工方案
高大模板工程专项施工方案（④～⑨交A~D轴和⑦~⑩交1/H~F轴三层结构位置）第一节、工程概况及支架基本参数一、工程基本情况一、本工程④~⑨交A~D轴和⑦~⑩交1/H～F轴三层结构的高大模板支撑架立杆,全部支垫在地下室顶板结构层上，根据《浙江中数科技有限公司生产试验综合楼高大模板工程专项施工方案专家论证审查报告》第1.2条意见，经验算，作用在地下室顶板的实际施工荷载为9.506KN/㎡, 不满足设计允许荷载要求，按以下方案进行处理；1、④～⑨交A~D轴和⑦～⑩交1/H～F轴地下室顶板下方的支模架在高支模架上方砼结构达到设计强度之前严禁拆除,地下室顶板下方的支模架立杆间距为1。
0～1.2米，因此按1。
2米进行验算;在该工程④~⑨交A～D轴三层结构砼施工时，地下室顶板结构砼强度已达到设计强度,作用在地下室顶板支模架立杆上的实际施工荷载为9。
506－3。
5＝6。
606KN/㎡，经验算，σ=1。
05N ut/（φAK H)=1。
05×6.606×103/（0.174×489×0。
978）=83.314N/mm2＜[f］=205N/mm2，满足要求。
2、高支模区域内，二层结构部位的悬挑走廊可以穿孔，或者其下方的支模架间距与高支模架立杆间距同等设置，并且在高支模架上方砼结构达到设计强度之前严禁拆除。
3、高支模区域内,⑧～⑨位置4#楼梯可以穿孔，或者其下方的支模架间距与高支模架立杆间距同等设置，不大于1*1米，并且在高支模架上方砼结构达到设计强度之前严禁拆除。
4、所有立杆基础加设C20砼垫块或木垫板。
砼垫块平面尺寸要求不少于0。
04m2，厚度不小于20公分；木垫板平面尺寸要求不少于0.04m2，厚度不小于4公分；二、本工程高大模板支撑架梁、板均采用双扣件，以确保安全；三、三层结构砼柱与梁板结构分开二次浇筑，砼柱先浇筑。
四、在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结,同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密)，第二节、编制依据一、施工组织设计二、施工图纸三、主要标准六、本工程采用品茗软件进行计算。
高大模板支撑体系安全专项施工方案编制及设计(ppt)
03
高大模板支撑体系设计
设计原则与目标
确保结构安全
高大模板支撑体系设计应遵循结 构安全、稳定、可靠的原则，确 保施工过程中支撑体系不发生失
稳、倒塌等安全事故。
满足施工要求
设计应满足施工进度、质量、成本 等方面的要求，确保支撑体系能够 满足施工过程中的承载力、刚度和 稳定性要求。
优化资源配置
设计应充分考虑施工现场实际情况， 合理配置材料、人力等资源，提高 施工效率，降低施工成本。
未按规范要求施工，如支撑搭设不规范、材 料质量不合格等。
设计问题
支撑体系设计不合理，如杆件选型不当、连 接节点不牢固等。
监管问题
施工现场安全管理不到位，安全检查和监督 不力。
安全事故预防措施
01
设计阶段
02
严格按照高大模板支撑体系的设计规范进行设计， 确保支撑体系的稳定性。
03
对设计图纸进行审查，确保其符合相关标准和规范。
严格遵守安全操作规程
在施工过程中，必须遵守相关安全操 作规程，确保施工安全。
配备必要的安全防护设施
为施工人员配备必要的安全帽、安全 带、防滑鞋等防护设施，降低安全风 险。
施工质量控制
严格控制材料质量
对进场的材料进行质量检查，确保符合设计 要求和相关标准。
强化施工过程质量控制
在施工过程中，加强质量监督和检查，确保 每道工序的施工质量符合要求。
特点
高大模板支撑体系具有高承载力 、大跨度、结构复杂等特点，能 够满足大型高层建筑和特殊结构 的需求。
适用范围与条件
适用范围
高大模板支撑体系广泛应用于大型高 层建筑、大跨度跨越桥梁、大型工业 厂房等领域。
适用条件
在需要高尺寸、大跨度、重荷载等施 工条件下，高大模板支撑体系具有明 显的优势。
高大模板安全专项施工方案(专家论证)2
轮胎生产项目二期工程212B半制成品车间高大模板工程安全专项施工方案中建四局安装工程##二〇一五年八月二十日目录第一节编制依据2第二节工程概况3一、项目概况3二、高大模板工程概况3第三节方案设计4一、模板系统4二、支撑系统5第四节施工计划0第五节施工工艺技术2一、工艺流程2二、施工方法2三、质量标准与验收7四、施工要点9五、质量保证措施10第六节安全、环保文明施工措施10一、组织保障10二、技术措施11三、应急预案12四、监测监控18五、环保与文明施工19第七节劳动力计划20一、项目管理人员20二、特种作业人员20第八节计算书与附图21一、扣件钢管楼板模板支架计算书21二、梁700×1200木模板与支撑计算书27附图一：梁〔700×1200〕高支模立面图46附图二：梁〔700×1200〕高支模剖面图46附图三：高支模支撑平面布置图47第一节编制依据1)本工程施工图纸、合同与施工组织设计；2)《建筑结构荷载规X》〔GB 50009-2012〕；3)《混凝土结构设计规X》〔GB 50010-2010〕；4)《混凝土结构工程施工质量验收规X》GB50204-2002〔20##版〕5)《建筑工程施工质量验收统一标准》GB50300-2013；6)《建筑施工扣件式钢管脚手架安全技术规X》〔JGJ130-2011〕；7)《建筑施工模板安全技术规X》〔JGJ 162-2008〕；8)《施工现场临时用电安全技术规X》〔JGJ46-2005〕；9)《建筑施工安全检查标准》〔JGJ59-2011〕；10)《建筑施工高处作业安全技术规X》〔JGJ80-91〕；11)《混凝土泵送施工技术规程》〔JGJ/T10-2011〕；12)《##省建筑工程文件管理规程》〔DBJ13-56-2011〕13)《建设工程施工重大危险源辨识与监控技术规程》〔DBJ13-91-2007〕；14)《扣件式钢管支撑高大模板工程安全技术规程》〔DBJ/T13-181-2013〕15)《常用模板与支撑安装标准》闽建建[2012]13号；16)《房屋建筑工程常用模板与支撑安装推荐图集》〔修订部份〕闽建建函[2014]137号17)《危险性较大的分部分项工程安全管理办法》建质[2009]87号；18)《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号；19)《高大模板扣件式钢管支撑体系施工安全管理规定》闽建建[2007]32号；20)《关于建立建设工程施工现场重大危险源报告制度的通知》闽建建[2009]12号21)《关于进一步加强模板工程监督管理的通知》闽建质安监总[2009]29号；22)《关于印发##省建设工程质量安全动态监管办法的通知》闽建[2014]17号；23)《关于进一步加强建筑施工模板工程质量安全管理工作的通知》闽建建[2014]36号24)《关于印发开展危险性较大的分部分项工程落实施工方案专项行动实施方案的通知》闽建建[2015]26号25)公司的管理体系文件与规章制度等编制本施工方案.26)2015年版PKPM施工安全计算软件第二节工程概况一、项目概况1)工程名称：轮胎生产项目二期工程2)建设单位：正新〔##〕橡胶工业##3)监理单位：##宇宏工程项目管理##4)设计单位：中国化学工业##工程##5)承建单位：中建四局安装工程##6)建设地点：##省##市龙海市港尾镇北大道旁7)本工程为212B半制成品车间,其中错误!~错误!轴交错误!~错误!轴为一层结构,错误!~错误!轴交错误!~错误!轴为夹层结构,屋面为轻钢结构的工业厂房.8)施工工期：310日历天.9)质量标准要求：合格,安全目标为安全生产.二、高大模板工程概况根据《危险性较大的分部分项工程安全管理办法》〔建质[2009]87号〕文件规定,该工程模板工程涉与"两超一大〞的超重模板支撑体系,属于超过一定规模的危险性较大的分部分项工程,须专家论证可行后方可施工.本工程涉与高大模板的构件如下：1)其中错误!~错误!轴交错误!~错误!轴夹层结构板面顶标高为5.950m,屋面框梁结构顶标高为10.850m,夹层结构梁板与屋面框梁混凝土强度C30,夹层尺寸为29.7×60=1782㎡,最大跨度12.00m,板厚150,主要梁截面尺寸为300×500、300×600、300×700、350×700、400×600、400×800、500×1200、屋面框架梁700×1200〔max〕,支撑架坐落在一层地板上,梁的最大线荷载为25.99kN/m＞20kN/m,梁的最大跨度15.00m＜18m,其中屋面框架梁线荷载＞20kN/m,该模板工程属于超过一定规模的危险性较大的分部分项工程.2)高支模区域平面图图2-1高支模区域平面图三、施工要求1．本工程梁板支撑为超高梁板,施工时主要应确保模板支撑架的承载力和稳定性.2．施工总承包单位应根据专家组意见对高大模板工程专项方案进行修编,并经施工总承包企业技术负责人、监理单位总监理工程师、建设单位项目负责人签字审批后方可组织实施. 3．在安全专项施工方案经总监理工程师批准后3个工作日内,填写《高大模板工程开工备案表》报告项目所在地建设工程质量安全监督站办理备案手续,并由工程总承包单位项目部网上填写《施工现场重大危险源报告表》〔fjgczl 〕报备.4．高大模板工程验收合格后,应填写《高大模板工程专项验收记录表》,建设单位将《高大模板工程专项验收记录表》报送安全监督站后,方可进入下一道工序施工.5．高大模板工程专项施工方案中应包括混凝土浇注方案.6．确保模板支架在使用周期安全、稳定、牢靠.7、模板支架在搭设与拆除过程中要符合工程施工进度要求.8、架子操作人员需取得特殊作业人员资格上岗证.9、工程总承包单位项目部应于施工现场重大危险源施工完成后3日内,网上填写《施工现场重大危险源解除表》〔fjgczl 〕,报告重大危险源解除.四、技术保证条件1、安全网络2、严格按照《危险性较大的分部分项工程安全管理办法》〔建质[2009]87号〕文件规定编制高大模板工程安全专项施工方案与组织召开专家论证会.3、严格按照有关文件规定,对模板支撑体系采用100mm×100mm方木和U型顶托向钢管支撑有效传递竖向施工荷载.4、根据《建筑施工模板安全技术规X》〔JGJ162-2008〕规定,对高大模板支撑体系搭设的基本构造要求严格按照规X第条、条、条强制性条文要求进行设置.5、严格执行有关标准、规X、规程与管理文件的规定.6、模板与支架的搭设和拆除需严格执行该《专项施工方案》.第三节方案设计本工程考虑到施工工期、质量和安全要求,同时结合本工程的实际情况,综合考虑了以往的施工经验,板模板决定采用以下模板与其支架方案：一、模板系统<1>板模板采用18厚光面胶合板,50mm×100mm木方做板底支撑,间距250mm, 100×100方木〔或方钢管50×50×3〕做托梁；<2>柱模采用18厚普通胶合板,50×100木方内楞间距250mm,外楞采用双钢管间距457mm.<3>梁模采用18厚光面胶合板,50mm×100mm木方做板底支撑,内楞间距250mm, 100×100方木〔或方钢管50×50×3〕做托梁；梁侧模内楞采用50×100方木、间距250,外楞采用双钢管,一道Ф14500螺栓加固.二、支撑系统本工程的支模方案采用扣件式钢管脚手架支撑系统：图3-1梁支撑节点详图图3-2梁700×1200支撑节点详图〔1〕立杆：采用满堂式支撑架,楼板立杆间距1200×1200,可根据跨度调整,但间距≯1200；梁立杆间距详附图,立杆接长严禁搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大于步距的1/3.立杆垂直偏差应不大于架体总高度的1/500,且最大偏差应不大于±50mm.〔2〕顶托：支架顶部支撑采用可调顶托,顶托距离最上面一道水平拉杆不宜超过300mm,当超过300mm时,应采取可靠措施固定.顶托螺杆伸出钢管顶部不得大于200mm,螺杆外径Ф36与钢管内径的间隙不得大于3mm,安装时应保证上下同心.U型支托与楞梁两侧如有间隙,必须楔紧.〔3〕扫地杆：在立杆底距地面200mm高处,沿纵横水平方向按纵下横上的程序设扫地杆.扫地杆应采用对接,相邻两扫地杆的对接接头不得在同跨内,且对接接头沿水平方向错开的距离不宜小于500mm,各接头中心距主节点不宜大于立杆间距的1/3.〔4〕水平拉杆：为保证支架的整体安全稳定,水平加固杆步距不超过1.5m,纵横设置.在最顶部距两水平拉杆中间加设一道水平拉杆.所有水平拉杆的端部均应与四周建筑物顶紧顶牢.无处可顶时,应于水平拉杆端部和中部沿竖向设置连续式剪刀撑.〔5〕剪刀撑：在支架四边与中间每隔四排支架立杆设置纵横向剪刀撑,由底至顶连续设置.剪刀撑杆件的底端应与地面顶紧,夹角宜为45°～60°.在支架两端与中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑〔详平面布置图〕.在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑.〔6〕固结点：在立杆周圈外侧和中间有结构柱的部位,按水平间距6～9m,竖向间距2～3m与建筑结构设置一个固结点,加强高大模板的整体抗倾覆能力.〔7〕高支模板体系应与相邻非高大模板体系连成整体搭设.第四节施工计划1、施工进度计划根据施工组织设计的要求：每施工段安装3~4天完成.2、材料与设备计划〔1〕钢管：钢管采用现行国家标准《直缝电焊钢管》〔GB/T13793〕规定的3号普通钢管,其材质应符合《碳素结构钢》〔GB/T700〕中Q235-A级钢的规定.本工程选用Φ48.3×3.6钢管〔计算时按Φ48.0×3.0计算〕新钢管应有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》〔GB/T228〕的有关规定.钢管表面应平直光滑、不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道.旧钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管.〔2〕扣件：扣件的规格应与钢管的外径相匹配,应采用可锻铸铁制作,其材质应符合现行国家标准《钢管脚手架扣件》〔GB15831〕的规定.在螺栓拧紧扭力矩达65N·m时,不得发生破坏.采用铸造扣件的直角扣件重量不得小于1.1㎏、旋转扣件重量不得小于1.15kg、对接扣件重量不得小于1.25kg.新扣件应有厂家生产许可证、法定检测单位的检测报告和产品质量合格证.当对扣件质量有怀疑时,应按现行国家标准《钢管脚手架扣件》〔GB15831〕的规定抽样检测.旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换,扣件表面应涂刷防锈漆.〔3〕顶托：顶托应采用标准可调顶托,U型托盘〔钢板厚度5mm,宽度120mm,长度100mm,高度60mm, 螺杆与支托板焊接要牢固,焊缝高度不小于6mm〕,支托与楞梁两侧间如有间隙,必须楔紧,其螺杆〔直径≥Ф36、长L≥600mm〕伸出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大于3mm,螺盘应为玛钢、并带碗扣.〔4〕方木：楞条方木截面满足50×100mm和100mm×100mm的尺寸要求.第五节施工工艺技术一、工艺流程〔1〕柱模板施工参见工艺流程图〔2〕梁板模板施工参见工艺流程图→→→→→→→→二、施工方法1〕柱模板施工①柱模配模本工程柱模内楞木采用50×100方木,内楞间距250mm,外楞采用Φ48.3×3.6钢管间距457mm,面板采用1830×915×18胶合板,对拉螺栓用Φ14300×500.②柱模施工工艺要求柱模板安装时,根据边线先立一侧模板,临时用支撑撑柱,用线锤校正模板的垂直,然后钉牢,再用斜撑和平撑固定.A.在满足设计要求的前提下,第一次浇捣的混凝土面位于对拉螺栓上方30～50mm.B.在第二次浇筑砼之前,先把接缝处下方30～50mm的对拉螺栓夹紧.C.严格按照施工规X,在第二次浇筑混凝土前,按规X要求进行施工缝处理,即先在施工缝处浇筑与砼同配合比的水泥砂浆30～50mm厚.D.用电钻在施工缝处钻孔,以便排除柱头积水.E.清理孔留设：为了清理干净柱内垃圾、锯末、木屑等,在柱一侧模底留出100×200清扫洞口,从而保证浇捣质量.2>柱模板搭设完毕经验收合格后,先浇捣柱砼,然后再绑扎梁板钢筋,梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固.经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼.3>浇筑时按梁中间向两端对称推进浇捣,由标高低的地方向标高高的地方推进.事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置.搭设本方案提与的架子开始至砼施工完毕具备要求的强度前,该施工层下2层支顶不允许拆除.2〕梁板模板的施工本工程模板支撑体系采用钢管脚手架体系.次楞木选用50×100250mm,主楞木选用50×50×3方钢1000mm,板模板选用光面胶合板1830×915×18,板底钢管架宽1200×1200.所有板缝拼密缝贴胶布,确保混凝土表面光滑平整.①搭设钢管架：本工程钢管架支撑体系采用钢管架,支撑体系设置应根据模板支撑点布置图进行布置.②板模板的安装：板模施工工艺流程：排模计算→配模→现场卫生清理→在砼楼板上放线,弹出支撑位置→安放垫木→安装竖向支撑与横向连系钢管→标高调整→纵向搁栅→横向搁栅→铺设梁板模→复核标高、调整加固.梁板支撑体系采用扣件式钢管支撑体系.板模安装时,应调整支撑系统的顶托标高,经复查无误后,安装纵向格栅,再在纵向格栅上铺设横向格栅,调整横向格栅的位置与间距,最后铺设模板.楼板模板的安装,由四周向中心铺设,模板垂直于隔栅方向铺齐.楼板模铺板时,只能在两端与接头处钉牢,中间尽量少钉或不钉,以利于拆模,所有胶合板每次使用前应涂刷两遍脱模剂作隔离,每次脱模后应与时用铲刀、砂纸、钢丝刷等将粘在模板上的砂浆等附着物清除,以使表面平整,板缝交接处贴胶带纸,以防漏浆,浇筑砼前应将垃圾清理干净,模板提前浇水湿润.3〕高大模板支撑体系构造要求：①板模板支撑体系立杆落在首层地面上,地面必须进行夯实硬化,浇筑100厚C15砼垫层,设有排水设施,待砼强度达到设计强度80%以上,并铺设50×200×2600的垫木.②立杆接长必须对接,严禁搭接.立杆步距≤1.5m.③立杆顶部应采用可调顶托受力,不得采用横杆受力,且顶托距离最上面一道水平杆不宜超过300mm.〔如下图〕④立杆垂直度偏差应不大于1/500H〔H为架体总高度〕,且最大偏差应不大于±50mm.⑤架体必须连续设置纵、横向扫地杆和水平杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.⑥架体按平面布置图设置剪刀撑,斜杆与地面倾角应在45度～60度之间〔详见平面布置图〕.⑦剪刀撑斜杆与立杆或水平杆的每个相交处应采用旋转扣件固定.⑧架体两端每隔四排立杆从顶层开始向下每隔2步应设置一道水平剪刀撑.⑨架体四周与建筑物应形成可靠连接,并与四周的柱顶紧,以减少架体搭设高度对稳定性的不利影响.板下第1、3、5道拉杆水平方向每6m一道与柱抱箍或顶紧.⑩立杆、水平杆、剪刀撑斜杆的接头应错开在不同的框格层中设置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3；模板支撑体系杆件不得与外脚手架、卸料平台等连接.⑾所有的节点必须都有扣件连接,不得遗漏.扣件的拧紧扭力矩应控制在45～65N•m之间.4〕钢管支撑架施工A、一般规定<1> 保证结构和构件各部分形状尺寸,相互位置的正确.<2> 具有足够的承载能力,刚度和稳定性,能可靠地承受施工中所产生的荷载.<3> 不同支架立柱不得混用.<4> 构造简单,装板方便,并便于钢筋的绑扎、安装,浇筑混凝土等要求.<5> 多层支撑时,上下二层的支点应在同一垂直线上,并应设底座和垫板.<6> 现浇钢筋混凝土梁、板,当跨度大于4m,模板应起拱；当设计无具体要求时,起拱高度宜为全跨长度的1/1000~3/1000.<7>拼装高度为2m以上的竖向模板,不得站在下层模板上拼装上层模板.安装过程中应设置临时固定措施.<8> 当支架立柱成一定角度倾斜,或其支架立柱的顶表面倾斜时,应采取可靠措施确保支点稳定,支撑底脚必须有防滑移的可靠措施.<9> 梁和板的立柱,其纵横向间距应相等或成倍数.示意图如下<10> 在立柱底距地面200mm高处,沿纵横向水平方向应按纵下横上的程序设扫地杆.可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆.扫地杆与顶部水平拉杆之间的距离,在满足模板设计所确定的水平拉杆步距要求条件下,进行平均分配确定步距后,在每一步距处纵横向各设一道水平拉杆.<11>所有水平拉杆的端部均应与四周建筑物顶紧顶牢.无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑.<12>钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Φ48.3×3.6mm钢管,用扣件与钢管立柱扣牢.钢管扫地杆、水平拉杆应采用对接,剪刀撑应采用搭接,搭接长度不得小于500mm,并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定.<13> 支架搭设按本模板设计,不得随意更改；要更改必须得到相关负责人的认可.B、立柱与其他杆件<1>扣件式1> 立柱平面布置图〔详见附图〕；2> 搭接要求：本工程所有部位立柱接长全部采用对接扣件连接,严禁搭接,接头位置要求如下：3> 严禁将上段的钢管立柱与下端钢管立柱错开固定在水平拉杆上.C、水平拉杆<1>每步纵横向水平杆必须拉通；<2> 水平杆件接长应采用对接扣件连接.水平对接接头位置要求如下图：当层高小于8m时,水平拉杆如下图示意：D、剪刀撑<1>扣件式：1、四周连续设置垂直剪刀撑；2、内部按"隔10布6〞的原则设置垂直剪刀撑；3、架体两端每隔四排立杆从顶层开始向下每隔2步应设置一道水平剪刀撑.E、周边拉结1> 竖向结构〔柱〕与水平结构分开浇筑,以便利用其与支撑架体连接,形成可靠整体；2>当支架立柱高度超过5m时,应在立柱周全外侧和中间有结构柱的部位,按水平间距6～9m、竖向间距2～3m与建筑结构设置一个固结点；3> 用抱柱的方式〔如连墙件〕,如下图,以提高整体稳定性和提高抵抗侧向变形的能力.5〕混凝土施工本工程全部采用商品混凝土,现场布置专业的混凝土输送泵,砼采用分段施工,每段采用地泵从中间向两边对称浇捣,混凝土的浇筑每层厚度不得大于300mm,浇捣作业尽量安排在白天且天气晴朗时进行,各专业负责人与施工员、安全员跟班作业,负责检查督促,做好各方协调工作,同时应加强对支撑系统的变形监测.本工程应先浇筑完柱混凝土,待其强度达到50%后方可进行梁板混凝土的浇捣.梁高较大时,砼浇筑应先浇筑主梁,梁浇筑时：注意应按检验批<每施工段>整体分层浇筑,与时按顺序振捣,以防落震；泵送时,出口应平放或偏上,放料要缓慢,板砼浇筑应两端同时对称均匀浇筑,堆料高度每层不能超过300厚并与时振捣.〔1〕准备工作①钢筋的隐蔽检查工作已经完成,并已核实预埋件、线管、孔洞的位置、数量固定情况无误.②模板的预检工作已经完成,模板标高、位置、尺寸准确符合设计要求,支架稳定,支撑和模板固定可靠,模板拼缝严密,符合规X要求.③由商品混凝土搅拌站试验室确定配合比与外加剂用量.④混凝土浇筑前组织施工人员进行方案的学习,由技术负责人讲述施工方案,对重点部位单独交底,设专人负责,做到人人心中有数.⑤浇筑混凝土用架子、走道与工作平台,安全稳固,能够满足浇筑要求.⑥混凝土浇筑前,仔细清理泵管内残留物,确保泵管畅通,仔细检查井字架加固情况.〔2〕混凝土浇筑和振捣的要求：①砼浇筑应先浇筑主梁,梁浇筑时：分层浇筑,分层厚度每400一层,严格控制厚度误差不超过100,并均匀浇筑,与时按顺序振捣,以防落震；浇筑间歇时间应尽量缩短,并在下层混凝土初凝前,将上层混凝土浇筑完毕.砼浇筑速度应控制在25m3/h.②泵管架设的支架要牢固,转弯处必须设置井字式固定架.泵管转弯宜缓,接头密封要严.③浇筑混凝土时设专人看模,经常观察模板、支架、钢筋、预埋件和预留孔洞的情况,当发生变形移位时立即停止浇筑,并在已浇筑的混凝土初凝前修整完好.在混凝土浇筑过程中,加强对支撑系统的变形监测.④使用30或50插入式振捣棒要快插慢拔,插点呈梅花形布置,按顺序进行,不得遗漏.移动间距不大于振捣棒作用半径的1.5倍〔50棒应为52.5cm,取50cm；30棒应为40.5cm,取40cm〕,振捣上一层时插入下一层混凝土5cm以消除两层间的接缝.振捣时间以混凝土表面出现浮浆与不出现气泡、下沉为宜.⑤泵送砼应随浇、随捣、随平整,砼不得堆积在泵管口附近.〔3〕在砼浇捣过程中应派专人监护,按监测监控方案对支撑系统进行监测监控.5〕模板拆除①模板的拆除措施应经技术主管部门或技术负责人批准,拆除模板的时间待砼强度达到设计强度100%后,报监理单位总监批准后方可拆除.②拆除模板必须搭设临时操作架、设置警戒区域并派专人看护.③拆除时不要用力过猛过急,拆下来的木料要与时运走、整理.④拆模程序一般应是后支的先拆,先支的后拆,先拆除非承重部分,后拆除承重部分. 三、质量标准与验收〔1〕模板与其支撑结构的材料、质量.应该符合规定和设计要求.〔2〕模板与支撑应有足够的强度、刚度和稳定性,不致发生不允许的下沉与变形,模板的内侧面要求平整,接缝严密,不得漏浆.〔3〕模板安装后应仔细检查各部构件是否牢固,在浇灌混凝土过程中要经常检查,如发现变形.松动等现象,要与时修整加固.〔4〕固定在模板上的预埋件和预留洞口均不得遗漏,必须安装牢固位置准确.〔5〕现浇整体式结构模板安装的允许偏差,应符合下表规定：现浇结构模板安装允许偏差高大模板支撑架检查验收项目：支撑架体搭设允许偏差：<6>高支模验收：3.1 高大模板支撑系统搭设前,应由项目技术负责人组织对需要处理或加固的地基、基础进行验收,并留存记录.3.2 高大模板支撑系统的结构材料应按以下要求进行验收、抽检和检测,并留存记录、资料.施工单位应对进场的承重杆件、连接件等材料的产品合格证、生产许可证、检测报告进行复核,并对其表面观感、重量等物理指标进行抽检.对承重杆件的外观抽检数量不得低于搭设用量的30%,发现质量不符合标准、情况严重的,要进行100%的检验,并随机抽取外观检验不合格的材料〔由监理见证取样〕送法定专业检测机构进行检测.采用钢管扣件搭设高大模板支撑系统时,还应对扣件螺栓的紧固力矩进行抽查,抽查数量应符合《建筑施工扣件式钢管脚手架安全技术规X》〔JGJ130〕的规定,对梁底扣件应进行100%检查.3.3 高大模板支撑系统应在搭设完成后,由项目负责人组织验收,验收人员应包括施工单位和项目两级技术人员、项目安全、质量、施工人员,监理单位的总监和专业监理工程师.验收合格,经施工单位项目技术负责人与项目总监理工程师签字后,方可进入后续工序的施工.四、施工要点〔1〕柱模板施工要点①柱模板安装时应搭设操作平台,严禁攀爬钢筋网架进行模板侧模安装.②模板拆除遵循先支后拆原则,严格控制模板拆除时间.③柱砼应先浇筑后方可进入下一道工序〔梁板钢筋安装〕施工.〔2〕梁板模板施工要点①严格控制支模顺序,保证模板支撑系统的稳定,确保支模安全.②模板支撑底座布置预先弹墨线定位,确保上下层模板支撑点在同一竖直线上；支撑底座采用钢制扩展构件,按模板方案设置支撑的水平、垂直方向拉杆；支撑间距应合理布置,尽量做到等距布置.③水平剪刀撑应纵、横双向连续布置.〔3〕拆模施工要点①建立拆模申请制度.②在拆除模板过程中,如发现有影响结构、安全、质量问题时,应暂停拆除,经过处理后,方可继续拆模.。
高大模板体系安全专项施工方案编制设计审查
准确性：反馈的审查结果应准确反映高大模板体系安全专项施工方案存在的问题和不足，以便相关单位或个人进行整改。
完整性：审查结果反馈应包括审查意见、建议和整改要求等内容，确保相关单位或个人全面了解审查情况。
规范性：审查结果反馈的格式和内容应符合相关规范和标准，确保信息传递的准确性和有效性。
07
针对审查发现问题进行整改优化
确定施工方案：根据工程需求和现场条件，制定合理的施工方案。
编制安全专项施工方案：结合工程特点，编制安全专项施工方案，确保施工过程的安全可控。
方案审批：经过审查合格的施工方案，报请相关部门审批，获得批准后方可实施。
安全保障措施设计
材料选择：选用优质材料，提高模板体系的承载力和稳定性。
安全监控：对高大模板体系进行实时监控，及时发现和解决安全隐患。
针对高大模板体系的特点，制定针对性的安全操作规程和应急预案，加强施工人员安全培训。
研发新型的高大模板支撑体系材料，提高其承载能力和稳定性，降低安全风险。
建立高大模板体系安全专项施工方案数据库，实现信息共享和经验交流，促进方案优化。
对施工流程进行效率优化
优化施工顺序，减少交叉作业，提高施工效率。
采用先进的施工技术和设备，提高施工速度。
现场核查：专家对施工现场进行实地核查，核实高大模板体系的设计、施工情况是否符合方案要求
审查意见反馈：专家根据审核和核查情况，给出审查意见，并反馈给施工方进行整改
资料审核：专家对提交的资料进行审核，包括方案内容是否符合规范要求、是否具有可操作性等
资料完整性审查
施工图纸、设计文件是否齐全
施工组织设计、施工方案是否完备
添加标题
审查内容：高大模板体系安全专项施工方案的编制与设计应包括施工组织设计、模板支撑系统设计、施工安全技术措施等内容，审查时应重点关注其完整性、合理性和可行性。
高大模板支撑体系全专项施工方案（大纲及方案实施检查表样例）
⾼⼤模板⽀撑体系全专项施⼯⽅案（⼤纲及⽅案实施检查表样例）某某⼯程⾼⼤模板⽀撑体系安全专项施⼯⽅案（⼤纲）1编制说明及依据1.1图纸1.2相关法律、法规、规范性⽂件1.3标准、规范1.4局、公司管理⽂件2⼯程概况2.1⼯程基本概况2.2⾼⼤模板⽀撑概况2.3⾼⼤模板⽀撑区域2.4⾼⼤模板⽀撑施⼯荷载3模板及⽀撑体系选⽤、设计3.1模板选⽤3.2⽀撑体系选⽤3.3模板及⽀撑体系设计3.4特殊部位的处理措施3.4.1后浇带3.4.2施⼯预留洞⼝3.4.3楼梯及坡道4施⼯计划4.1施⼯进度及验收计划4.2周转材料及设备计划4.3材料设备周转安排4.4劳动⼒及管理⼈员计划4.5监测设备检测⼯具计划5施⼯⼯艺技术5.1施⼯准备5.2施⼯⼯艺流程5.3构造设置5.4检查验收5.5模板及⽀撑架拆除5.6⽀撐体系的基础情况及基础处理5.7材料的⼒学性能指标及要求6施⼯安全保证措施6.1模板安装和拆除的安全技术措施6.2⽀撑体系的监测监控措施6.3各部位施⼯荷载限值6.4涉及的强制性条⽂7危险源分析及应急预案7.1危险源分析7.2应急预案7.3应急体系7.4应急措施7.5应急医院7.6应急设备及材料计划8混凝⼟浇筑措施9绿⾊⽂明施⼯措施10计算书11设计图12⽅案交底、检查表说明：检查表的内容具体内容应根据⽅案采⽤的具体设汁数据进⾏调整、修改，符合⽅案按设讣要求。
基⼯程⾼⼤模板⽀撑体系全专项施⼯⽅案实施检査表（构造）（普通钢管扣件）基⼯程⾼⼤模板⽀撑体系全专项施⼯⽅案实施检査表（各部位详细设计）-O87号⽂（⼀）⼯程槪况：危险性较⼤的分部分项⼯程概况、施⼯平⽽布置、施⼯要求和技术保证条件。
（⼆）编制依据：相关法律、法规、规范性⽂件、标准、规范及图纸（国标图集）、施⼯组织设计等。
（三）施⼯计划：包括施⼯进度计划、材料与设备计划。
（四）施⼯⼯艺技术：技术参数、⼯艺流程、施⼯⽅法、检査验收等。
（五）施⼯安全保证措施：组织保障、技术措施、应急预案、监测监控等。
