隔离开关操作步骤
隔离开关的操作方法
隔离开关的操作方法隔离开关是一种电气设备，用于切断或接通电路的电器元件。
它通常用于维护电气设备、检修电路以及保护人身安全。
下面将详细介绍隔离开关的操作方法。
一、隔离开关的组成隔离开关通常由开关本体、固定部件和操作机构组成。
开关本体是开关的主体部分，固定部件用于固定开关本体，操作机构用于操作开关。
二、隔离开关的操作准备在操作隔离开关之前，应做好以下准备工作：1. 确保电气设备的电源已经切断；2. 检查隔离开关的电源线是否已经拔掉；3. 使用工具检查开关是否已经处于断开状态；4. 观察开关周围的环境是否安全，避免对人身和设备的危害。
三、隔离开关的操作步骤1. 观察开关的位置：开关有两种基本位置，即“断开”和“闭合”。
在正常情况下，应将开关处于断开状态。
2. 手动操作：可以使用手动操作机构打开或关闭开关。
此时，应根据需要选择适当的工具，如手柄或杆子，握住操作杆，将其推到相应的位置，使开关旋转到所需操作的位置。
3. 检查开关位置：在操作开关后，应用手动操作机构检查开关的位置是否正确。
确保开关处于正确的工作状态，如闭合或断开状态。
4. 检查操作情况：在操作开关后，应仔细观察开关的操作情况。
检查开关是否工作正常，如操作是否灵活、没有卡住或堵塞现象。
5. 报告：如果开关工作异常或发现任何问题，应及时向上级报告，以便进行维修或更换。
四、隔离开关的注意事项1. 操作人员必须具备一定的电气知识和操作技能，确保操作的安全性；2. 在操作开关前，应确保电源已切断，并取下电源线；3. 操作人员应佩戴绝缘手套和绝缘工具，以防止触电事故的发生；4. 在操作过程中，应有足够的照明设备，确保操作的准确性；5. 避免长时间操作开关，以免造成过热和损坏。
总结：隔离开关是一种重要的电器元件，它在维护电气设备、检修电路和保护人身安全方面起着重要的作用。
在操作隔离开关时，我们应注意遵循操作步骤和注意事项，确保操作的安全性和准确性。
只有正确操作隔离开关，才能更好地保护电气设备和人身安全。
隔离开关操作步骤
站3003、3004隔离开关现场倒闸步骤一、隔离开关倒闸流程图：倒闸人员到达现场确认隔离开关倒闸人员向座台人员（或电调）汇报已经做好倒闸准备，由座台人员向电调申请倒闸命令。
电调下达倒倒闸人员接到倒闸命令后，本地电动（或手动）分开（或合上）隔离开关，待隔离开关动作完毕座台人员接到倒闸完毕后，及时倒闸完毕后，倒闸人员将隔离开关置于远动位置，经检查隔离无二、隔离开关操作步骤：本地电动操作隔离步骤：1、倒闸人员到达现场后，要及时确认隔离开关位置正确（上行隔离开关编号为偶数，下行隔离开关编号为奇数），开关工作状态（分合是否符合倒闸要求），然后打开隔离开关机构箱。
2、本地操作隔离开关时，倒闸人员应尽量选择电动操作隔离开关。
首先检查机构箱是否有电源（一般有电源指示灯），检查机构箱电动机电源空气开关是否在合闸位置（操作手柄往上），检查电动机控制回路电源空气开关是否在合闸位置（操作手柄往上）。
3、选择隔离开关操作方式，隔离开关操作方式手柄有四个档位：OUT OF USE：退出使用；REMOTE:远动；LOCAL:本地电动操作；MANUAL:本地手动操作。
列如：要本地电动操作隔离开关，要将手柄置于LOCAL位置。
4、选择好隔离操作方式后，就可以进行隔离开关分合闸。
本地电动操作隔离开关（手柄置于LOCAL位置），按绿色按钮进行隔离开关合闸。
按红色按钮进行隔离开关分闸。
5、倒闸作业完毕后，及时将隔离开关操作方式手柄置于远动位置（REMOTE:远动），经检查无异常将隔离开关机构箱锁闭。
本地手动操作隔离开关步骤：1、倒闸人员到达现场后，要及时确认隔离开关位置正确（上行隔离开关编号为偶数，下行隔离开关编号为奇数），开关工作状态（分合是否符合倒闸要求），然后打开隔离开关机构箱。
2、选择隔离开关操作方式，隔离开关操作方式手柄有四个档位：OUT OF USE：退出使用；REMOTE:远动；LOCAL:本地电动操作；MANUAL:本地手动操作。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。
隔离开关操作规程
隔离开关操作规程隔离开关是电气系统中常用的一种开关装置，主要用于切断电路、隔离电源，以及检修设备、安全维护等。
为了确保隔离开关操作的安全和规范，需要建立一套操作规程，下面是针对隔离开关操作的规程制定，具体内容如下：一、通用原则1. 操作前，必须对开关进行检查，确保正常无损伤。
2. 操作前需要通过步骤 3、4 确保相应区域没有人员和设备。
3. 操作前需要检查开关旁边的警告标志和警告带是否已到位。
4. 操作时需要观察隔离开关的位置及指示灯的状态，每个隔离开关必须单独控制。
二、操作程序1. 关闭开关前，需要禁止任何电气设备的操作。
此外，需要在开关旁贴上警示标志，以免工作人员误操作。
2. 断开主开关，切断供电，查看线路电压，确认无电后进行下一步操作。
3. 确定操作的区间范围，布置符合安全要求的警示标志和警示带，确保操作区域外无人员和设备。
4. 操作时，必须由经验丰富、掌握操作规程的专职人员进行操作，其他人员必须远离操作区域。
5. 隔离开关应缓慢移动到断路器状态，特别是当电流比较大时，操作人员必须判断开关是否无法闭合，防止因过快移动而造成的设备损坏。
6. 操作过程中，必须注意观察隔离开关位置、指示灯状态及接线情况，确保操作无误。
7. 开关操作完成后，需要将警示标志和警示带撤除，保证操作区域恢复正常。
三、注意事项1. 操作前，必须掌握线路的电压、电流等参数，根据谁管谁认定的原则，对隔离开关等设备进行检查，确保无电后才能进行操作。
2. 如果隔离开关上的指示灯亮着，不能单纯地认为隔离开关已经无法通电，还需确认是否还有其它电源进入操作区间。
3. 在关闭隔离开关之前，必须要将相应的分断器中断，以确保线路隔离彻底。
4. 在隔离开关断开后，操作人员必须确认电路无电后才能进行维修等工作，避免因误判而导致的事故发生。
5. 禁止在隔离开关关闭状态下进行过路工作、跨越操作等施工作业。
以上是针对隔离开关操作的规程制定，有助于确保操作的安全性和规范性。

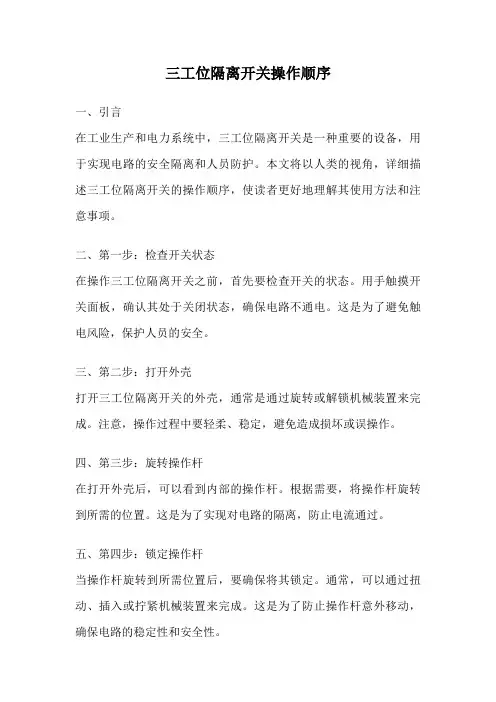

三工位隔离开关操作顺序
三工位隔离开关操作顺序一、引言在工业生产和电力系统中，三工位隔离开关是一种重要的设备，用于实现电路的安全隔离和人员防护。
本文将以人类的视角，详细描述三工位隔离开关的操作顺序，使读者更好地理解其使用方法和注意事项。
二、第一步：检查开关状态在操作三工位隔离开关之前，首先要检查开关的状态。
用手触摸开关面板，确认其处于关闭状态，确保电路不通电。
这是为了避免触电风险，保护人员的安全。
三、第二步：打开外壳打开三工位隔离开关的外壳，通常是通过旋转或解锁机械装置来完成。
注意，操作过程中要轻柔、稳定，避免造成损坏或误操作。
四、第三步：旋转操作杆在打开外壳后，可以看到内部的操作杆。
根据需要，将操作杆旋转到所需的位置。
这是为了实现对电路的隔离，防止电流通过。
五、第四步：锁定操作杆当操作杆旋转到所需位置后，要确保将其锁定。
通常，可以通过扭动、插入或拧紧机械装置来完成。
这是为了防止操作杆意外移动，确保电路的稳定性和安全性。
六、第五步：关闭外壳在操作杆锁定后，将三工位隔离开关的外壳关闭。
同样要注意轻柔、稳定，确保外壳完全封闭。
这是为了防止灰尘、水分等外界因素进入内部，影响设备的正常运行。
七、第六步：检查开关状态在操作完成后，再次检查开关的状态。
用手触摸开关面板，确认其处于关闭状态，确保电路仍然隔离。
这是为了进一步确保人员的安全和设备的正常运行。
八、结论通过以上的操作顺序，我们可以看出，三工位隔离开关的操作涉及到多个步骤，需要细心和耐心。
只有正确操作，才能保证电路的隔离和人员的安全。
希望本文能帮助读者更好地理解三工位隔离开关的使用方法，并提高工作效率和安全性。

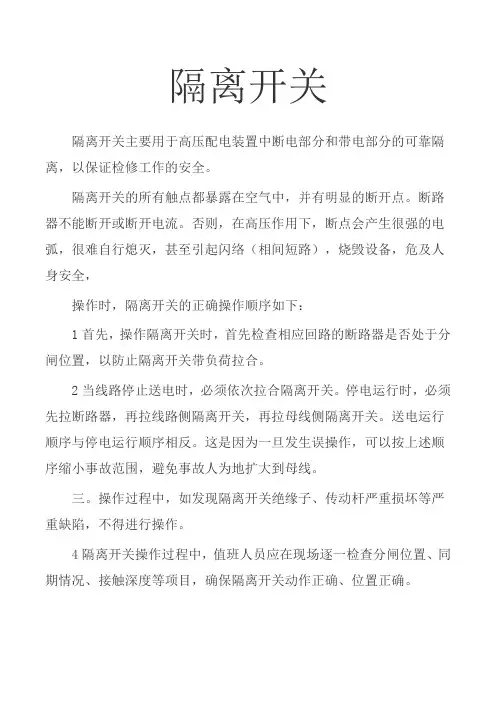

隔离开关操作顺序和原则 (图文) 民熔
隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。
断路器不能断开或断开电流。
否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。
停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。
送电运行顺序与停电运行顺序相反。
这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。
操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。
当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。
开关操作必须按顺序进行。
当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。
只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。
室内隔离开关有单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
隔离开关正确操作方法
隔离开关正确操作方法
隔离开关是用于切断电路的安全设备，正确操作方法如下：
1. 确保操作人员具备必要的电气知识和操作技能，同时穿着适当的个人防护装备。
2. 在开始操作之前，首先需要对电源进行切断。
确保所要切断的电源已经关闭，并且已经确认无电的状态。
3. 使用正确的工具打开隔离开关的锁扣并打开盖板。
4. 使用绝缘手套和绝缘工具，将开关操作把手或控制杆置于“切断”位置。
5. 在将隔离开关接通之前，应当先检查线路，确保没有人正在接触电源设备，以防止意外触电发生。
6. 当确认线路处于安全状态后，可以将隔离开关切换到“接通”位置。
7. 在确保电路已经接通的情况下，可以重新关闭隔离开关的盖板，并将锁扣关紧。
8. 完成操作后，应当进行检查，确保所有设备已经安装、接地和连接良好，并
且无电源泄露。
9. 操作结束后，应当将隔离开关的锁扣和盖板固定好，以确保设备处于安全状态，防止他人误操作。
需要注意的是，以上仅为一般操作方法的指导，具体操作应根据相应的隔离开关设备的说明书或专业的电气人员指导进行。
在进行隔离开关操作前，务必确认自身的安全和设备的安全。
隔离开关操作规程办法
隔离开关操作规程办法隔离开关是电力系统的一种基本设备，主要用于将系统或设备与其它部分隔离，以实现安全操作、维护和检修等工作。
本文将详细介绍隔离开关的操作规程办法。
一、隔离开关类型隔离开关可按照壳体安装方式分为室内式和室外式，也可按照手动操作方式分为手动式和电动式，手动式又分普通式和带锁式。
二、隔离开关操作流程隔离开关操作主要包括以下流程。
1. 到位确认在使用前要首先确认隔离开关的位置是否正确，是否处于合适的位置。
2. 衔接操作对于手动式隔离开关，需要手动操作进行衔接操作，将隔离开关与要操作的设备连接起来。
对于电动式隔离开关，需通过开关控制装置进行衔接操作。
在进行衔接操作时，要先确认控制装置的指示灯是否正常。
3. 隔离操作将隔离开关的操作手柄旋转到隔离位置，隔离开关完成操作。
4. 验证操作将隔离开关操作手柄旋转到合闸位置，验证操作是否正确。
5. 拆卸操作在隔离操作完成后，需要将设备进行拆卸操作。
对于手动式隔离开关，需通过手动操作将设备和隔离开关进行分离。
对于电动式隔离开关，需通过开关控制装置进行拆卸操作。
三、注意事项在进行隔离开关操作过程中，需要特别注意以下事项。
1. 操作人员应当具备相关技能操作人员需要具备相关技能和知识，了解各种类型的隔离开关及其使用方法。
只有经过专业培训并掌握相关技能的人员才能进行操作。
2. 操作前需进行检查在进行隔离开关操作前需要检查各项安全指标。
如未检测到故障和危险，则可进行操作。
3. 操作时应注意安全在进行隔离开关操作时，应注意自身安全。
应穿着适合的防护服和安全鞋，并在操作时戴上安全帽和手套。
为了保证操作的全面性和正确性，应制定操作规程，并进行相应的培训。
四、总结隔离开关是电力系统中重要的安全设备，在操作中需要严格遵照操作规程，确保操作的安全和正确性。
只有经过专业培训并掌握相关技能的人员才能进行隔离开关操作。
在操作过程中，需要注意安全，穿着适当的防护服和安全帽，并进行检查操作前的安全性，以确保操作的安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

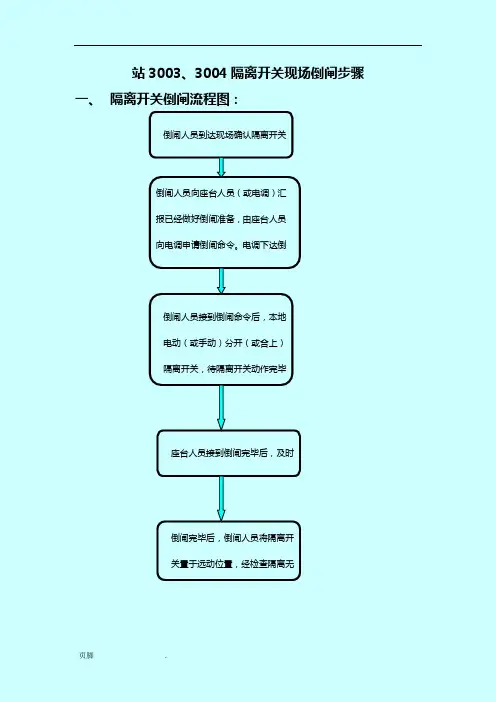

武汉站3003、3004隔离开关现场倒闸步骤一、隔离开关倒闸流程图：
倒闸人员到达现场确认隔离开关
倒闸人员向座台人员（或电调）汇
报已经做好倒闸准备，由座台人员
向电调申请倒闸命令。
电调下达倒
倒闸人员接到倒闸命令后，本地
电动（或手动）分开（或合上）
隔离开关，待隔离开关动作完毕
座台人员接到倒闸完毕后，及时
倒闸完毕后，倒闸人员将隔离开
关置于远动位置，经检查隔离无
二、隔离开关操作步骤：
本地电动操作隔离步骤：
1、倒闸人员到达现场后，要及时确认隔离开关位置正确
（上行隔离开关编号为偶数，下行隔离开关编号为奇
数），开关工作状态（分合是否符合倒闸要求），然后打开隔离开关机构箱。
2、本地操作隔离开关时，倒闸人员应尽量选择电动操作隔
离开关。
首先检查机构箱是否有电源（一般有电源指示灯），检查机构箱内电动机电源空气开关是否在合闸位
置（操作手柄往上），检查电动机控制回路电源空气开
关是否在合闸位置（操作手柄往上）。
3、选择隔离开关操作方式，隔离开关操作方式手柄有四个
档位：OUT OF USE：退出使用；REMOTE:远动；LOCAL:本地电动操作；MANUAL:本地手动操作。
列如：要本地电动操作隔离开关，要将手柄置于LOCAL位置。
4、选择好隔离操作方式后，就可以进行隔离开关分合闸。
本地电动操作隔离开关（手柄置于LOCAL位置），按绿
色按钮进行隔离开关合闸。
按红色按钮进行
隔离开关分闸。
5、倒闸作业完毕后，及时将隔离开关操作方式手柄置于远
动位置（REMOTE:远动），经检查无异常将隔离开关机构箱锁闭。
本地手动操作隔离开关步骤：
1、倒闸人员到达现场后，要及时确认隔离开关位置正
确（上行隔离开关编号为偶数，下行隔离开关编号
为奇数），开关工作状态（分合是否符合倒闸要求），
然后打开隔离开关机构箱。
2、选择隔离开关操作方式，隔离开关操作方式手柄有
四个档位：OUT OF USE：退出使用；REMOTE:远
动；LOCAL:本地电动操作；MANUAL:本地手动操
作。
列如：要本地手动操作隔离开关，要将手柄置
于MANUAL位置。
3、选择好隔离操作方式后，就可以进行隔离开关分合
闸。
本地手动操作隔离开关（手柄置于LOCAL位
置），取下机构箱内手动操作摇把，将机构箱右外侧
箱体上面的挡板（注明:OPEN字样）按箭头标示方
向打开，将操作手柄插入操作孔内，按照箭头标示
进行分合闸（一般情况顺时针为合闸，逆时针为分
闸，需要现场确认。
）
4、倒闸作业完毕后，及时将隔离开关操作方式手柄置
于远动位置（REMOTE:远动），经检查无异常将隔离
开关机构箱锁闭
注意：手动操作隔离开关时，要先将机构箱操作电源断开，防止手动操作隔离开关时，触发电动操作机构动作。
当手动操作完毕后，将
机构箱操作电源合上。
附图:隔离开关机构箱
隔离开关操作方式
选择手柄
电动操作隔离开关
分合闸按：绿色:合
闸；红色：分闸
手动操作隔离开关摇把
三、隔离开关倒闸安全措施：
1、隔离开关操作人员须经过隔离开关专业操作培训，并考
试合格方可担任隔离开关倒闸作业。
2、隔离开关倒闸作业时，必须由两人进行倒闸作业，其中
一人安全等级不低于三级。
进行隔离开关倒闸作业时必须有
供电调度员下达的倒闸命令，没有倒闸命令禁止操作隔离开
关。
3、隔离开关操作人员必须穿绝缘鞋，戴绝缘手套进行倒闸作业。
4、严禁带负荷操作隔离开关，雷雨天气及天气湿度较大时禁止操作隔离开关。
