目录 一、基本工作原理 (3) 二、施工准备 (3) 2.1 技术准备 (3) 2.2 材料准备 (3) 2.3 机具准备 (4) 三、施工方法 (4) 3.1 工艺流程 (4) 3.2 工作坑及其布置 (5) 3.3 开挖与顶进 (5) 3.3.1 挖土与运土 (5) 3.3.2 顶进施工 (5) 3.4 顶管接口 (5) 3.5 测量及校正 (6) 3.5.1 测量 (6) 3.5.2 校正 (6) 3.6 沉降观测及控制 (6)
一、基本工作原理 人工顶管施工借助于主顶油缸及管道间、中继间等的推力，采用人工挖土掘进的方法，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。其施工示意图如下： 二、施工准备 2.1 技术准备 认真学习和研究施工图纸及相关的施工文件，了解设计意图和要求，进行图纸会审，在设计交底时提出疑问，并根据设计交底修正施工方案。 组织施工人员认真学习施工技术文件，了解施工范围，管道沿线的地形、地貌、地址水文条件及各种原有设施。掌握施工工期，顶管施工技术规范，质量标准及要求，安全措施等，并向施工队伍进行顶管施工技术交底。 2.2 材料准备 （1）管材：管材由具有相应资质的生产厂家提供，进场时应具有出厂合格证及出厂检验报告；管材外表面应该平整，无蜂窝麻面，回弹检测强度应不小于该管道混凝土设计要求，承插口处不得有棱角缺失。
（2）工字钢：进场工字钢型号必须与施工方案中要求的型号相同。 （3）水泥：应采用合格厂家的符合设计要求的水泥，进场后应对水泥进行取样试验，合格后方可使用。 2.3 机具准备 主要机具：千斤顶，油泵，顶铁，与管材相应直径护口铁，导轨，枕木，卷扬机，水泥浆搅拌机，压浆机。 三、施工方法 3.1 工艺流程
顶管施工施工方案
截污管线顶管施工 在管道铺设施工路线上有多处障碍物，当为永久性结构物且不能拆迁，也 不能局部破坏并修复。需采用顶管办法进行施工。 1 工作坑、接收坑布置 工作坑布置：由于HDPE管道长度为6m，工作坑的平面布置内侧尺寸为 7*3.5m。接收坑的内侧尺寸为5*3.5m。坑的内侧第一圈维护结构为500拉森桩，拉森桩外侧为水泥搅拌桩，水泥搅拌桩直径为800mm，咬合200mm，中心为据钢板桩外边缘1m处。内支撑围檩采用HW400‘H’型钢，围檩下部每隔2m用牛腿托住。内支撑钢管采用直径为200mm壁厚为10mm的钢管。基坑长度方向上中心一道长为2.7m，四角各一道长为2m且与围檩成45度的钢管。钢管的端部采用可调接头。坑底垫层为C15，厚为15CM，平面尺寸为6.2m*2.7m。基坑四周挖宽为300mm，深400mm的排水沟，在靠待施工清淤沟的一侧设直径 600mm的集水井一口比排水沟深1m。设一台扬程为15米以上的潜水泵。后背 墙采用2m*2m*0.4m的砼块。顶管采用直径为800的顶管，顶管后放置外圈直径为800，内圈直径为600的厚为200mm的顶铁。 接收坑布置：接收坑的内侧尺寸为5*3.5m。坑的内侧第一圈维护结构为500拉森桩，拉森桩外侧为水泥搅拌桩，水泥搅拌桩直径为800mm，咬合200mm，中心为据钢板桩外边缘1m处。内支撑围檩采用H400‘H’型钢，围檩下部每隔 2m用牛腿托住。内支撑钢管采用直径为200mm壁厚为10mm的钢管。四角各 一道长为2m且与围檩成45度的钢管。钢管的端部采用可调接头。坑底垫层为 C15，厚为15CM，平面尺寸为4.2m*2.7m。基坑四周挖宽为300mm，深400mm 的排水沟，在靠待施工清淤沟的一侧设直径600mm的集水井一口比排水沟深1m。设一台扬程为15米以上的潜水泵。 现场布置采用16t汽吊，设备布置采用25吨汽吊。 井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯。 在此工程中的典型工作坑做法为如下三种方法： 做法一：在管道高程为小于5m时，搅拌桩深为12m，拉森桩长为9m。支撑采用一道支撑，支撑中心位于距桩顶0.5m处。 做法二：在管道高程为大于等于5m小于7m时，搅拌桩深为15m，拉森桩
最新顶管施工工艺流程简介
顶管施工
目录 1 基本工作原理 (2) 2 主要工程技术 (2) 2.1 施工准备 (3) 2.2 挖土与顶进 (4) 2.3 测量和误差的校正 (5) 2.4 沉降观测及控制 (5) 3 本项目分析 (5)
1基本工作原理 顶管施工借助于主顶油缸及管道间、中继间等的推力，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。 2主要工程技术 顶管方案一般是先顶钢筋砼套管，然后在套管内穿过工程管——钢管。在顶管过程中，要充分考虑可能遇到的障碍，如孤石等。以往的经验曾经有遇到障碍无法穿过而整个管道废掉的先例，特别是小直径管管前无法挖土时更容易出现这种情况。所以在顶管施工前，一定要弄清顶管处的地质情况。对遇到障碍时要有充分可靠的处理方案。 下面以人工顶管施工为例对顶管施工进行介绍。 此方法适用于软土地层中、地下水位以上黄土地层中、地下水位以上强风岩地层中；特点是施工成本低，在顶进过程中如遇前方障碍物可立即采用人工方式排除；其缺点是顶进管径应大于Φ800mm，否则不便于人员进出，顶进距离不宜过长。 人工顶管施工顶管系统主要包括：千斤顶、顶铁、后靠背、导轨、顶管管节。施工示意图如下：
顶管施工示意图 2.1施工准备 1、顶管工作井施工，井内设集水坑，便于抽排积水； 2、后靠背设置，工作井基础设定后，根据管道走向设置后靠背。 3、导轨安装，导轨安装牢固与准确对管子的顶进质量有较大的影响，因此导轨安装依据管径大小、管道坡度、顶进方向确定，顶进方向必须平直，标高、轴线准确。导轨可用轻型钢轨制作。 4、顶进设备采用千斤顶，头部设刃口工具管，起切土作用并保护管道及导向作用。为防止土体坍塌，在工具管内设格栅。 5、其它设备 工作坑上方设活动式工作平台，一般采用30号槽钢作梁，上铺方木。下管采用临时吊车吊运下管，出土采用摇头扒杆。 6、注意：顶管工作坑四周必须采用围护措施，采用彩钢瓦围护，雨帆布防护，并设醒目警示标牌。顶进时，过往车辆应减速慢行，且禁止大吨位、重载车辆通行。
道路顶管施工方案(完整版)
郑州市管城回族区实验中学宿舍楼过路顶管 专项施工方案 编制： 审核： 审批： 河南华瑞园林绿化工程有限公司 二0一八年五月
第一章编写依据 本施工方案编写依据如下： 1、郑州市管城回族区实验中学宿舍楼过路顶管项目施工图 2、《给排水管道施工及验收规范》GB50268-2008 3、《混凝土结构工程施工质量验收规范》GB50204-2011 4、郑州市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件。 第二章工程概况 2.1 工程简介 工期紧、施工场地有限、现场需穿越道路，可能遇上地下障碍物等情况，考虑影响本工程顶管正常施工的不利因素，故将本工程的顶管工程采用人工顶管。管材DN2000套管，管埋深为5.15m左右（管顶覆土2.75m）。工作井、接收井的井位和管段长度将根据现场实际情况（顶进长度、地下障碍物、交通影响等）而确定。 2.2周边环境简介 工作井东侧、北侧为学校消防同道，南侧为6F教学楼，西侧为2F彩板房。据我方在工作井位置所挖探沟探明，工作井南侧有给水主管、消防水主管，西侧有一道给水支管，且管道均位于图纸设计的工作井内。中间有一条校内光纤斜向对角穿过工作井。且工作井位于学校教学楼先期施工的基坑内，有大量的杂填土。 2.3施工参照标准 施工设计图、施工合同
《给排水管道施工及验收规范》GB50268-2008 《混凝土结构工程施工质量验收规范》GB50204-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《工程测量规范》GB50026-2007 《建筑基坑支护技术规程》JGJ120-2012 现场地质水文情况、地下管线的情况和周围建筑物及设施情况； 第三章施工部署 3.1施工组织安排 工程需要采用机械顶管的管段为两阶段，一阶段为工作井至配电房，另一段为工作井至教学楼配电室。工作井及接收井共计2座，计划用1套顶管设备，一台备用，第一阶段为工作井、接收井的施工，第二阶段为顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。 本工程实地勘察，从道路面层向下的土质分布情况为：混凝土道路面层水稳层连砂石基层杂填土。 3.2顶管施工工艺流程 工作井施工设备安装管吊装就位施工准备土方掘进测量控制及纠偏废泥外运开机顶进结束施工下一节3.2施工顺序 施工顺序为：工作井施工顶进设备安装调试吊装砼管到轨道上连接好工具管装顶铁开启油泵顶进出泥管道贯通拆工具管压浆。
(完整版)顶管施工方法
顶管施工方案 一、顶管范围及主要施工内容 本工程为鄞州路已建W6-1～钱湖南路已建W51主要穿越路基、河流。管径采用?900的钢筋砼F型承插管，全长约1300米，顶管工作井10只，接收井7只. 一、顶管前准备工作 1、顶管施工方法的选定应根据施工沿线的地形、工程和水文地质、交通状况、地上建筑物、地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定，必须确保安全，保证质量，经济适用，节约用地。 2、顶管的施工顺序，应从整个排水系统考虑，一般宜从下游开始，在进行起始掘进段顶管时，应选择施工条件较好、技术风险较少，顶程较短的地段进行，同时作必要的现场技术数据的测试和分析工作，以便了解地下实际土质，适应施工环境，掌握顶管设备运转规律，合理组织操作人员，通过起始掘进段的顶进小结，进一步调整各项施工技术参数，优化下一步顶管施工工艺。 3、所有顶管设备必须经过维修保养，经检验合格后方可运入施工现场。在进入工作坑安装时必须进行单机和整机联动调试，在顶进中必须贯彻例行保养制度。 4、应按保证工程质量、安全、文明施工、保护地面建筑物与地下管线、维持道路交通等要求，根据不同的工程地质、水文地质与施工环境和条件合理选择顶管机头。 5、在综合考虑了上述各种因素后，合理选择顶管和施工方法。 二、顶管施工顺序及工艺流程 一、施工顺序 基坑底基础及后靠背安置──安装导轨──设置承压壁──安装主顶设备──安装顶管机头──安置起重机械──安置土方运输设备──安放管节──顶进 顶进工艺流程： 沉井中心线测量放样──安装顶机架与主顶装置──顶进管机顶进，吊下一节管节──管节顶
进────顶完第一节管，吊下一节管──管节拼装──顶力接近许用力──吊放中继环──同上继续再顶──出洞，顶管机与管节分离。 三、顶管设备安装 （1）顶管机头选型 本施工段管道内底标高，管顶覆盖厚度已达到要求。根据地质状况及实际情况，拟采用多盘土压平衡式机头，头部有4个切土切刀盘，机头出土采用刀盘切削原状土， （2）顶力估算 按采取管壁外侧同步注入触变泥浆处理，手掘式顶管所引起的阻力R2=F2。根据以往在软土地层顶进的施工经验，一般可取 F2=8～12KN/m2 按顶进长度为50m，管道外径0.52计算，最大顶进阻力P=F2лDL=12×3.1416×1.20×50=113 0KN≈113t。 配备150t液压千斤顶能完全满足顶力需要。活塞行程700mm，主油泵最大供电压49MPa，供电量10L/min。 （3）顶管设备安装 a、安装导轨 导轨采用装配式导轨，安放在砼基础面上，导轨定位后，必须稳固正确，在顶进中承受各种负载时不位移，不变形，不沉降，导轨安放前应先复核管道中心位置。 二根导轨必须互相平行，等高，导轨面的中心标高应按设计沟底标高设置，在顶进中必须经常复测调整，以确保顶进轴线的精度。导轨的坡度应与设计管道坡度相一致。 导轨采用轻型导轨，由钢轨、横梁和垫板组成。 导轨的轨距B=2√R2外-R2内。 b、设置承压壁 承压壁应承受和传递全部顶力，必须具有足够的强度和刚度，应根据最大顶力计算具有较大的安全度。1、方形沉井前垫以40×40cm方枕木，枕木外衬厚5cm钢板作为承压面，钢板面
顶管施工工艺流程

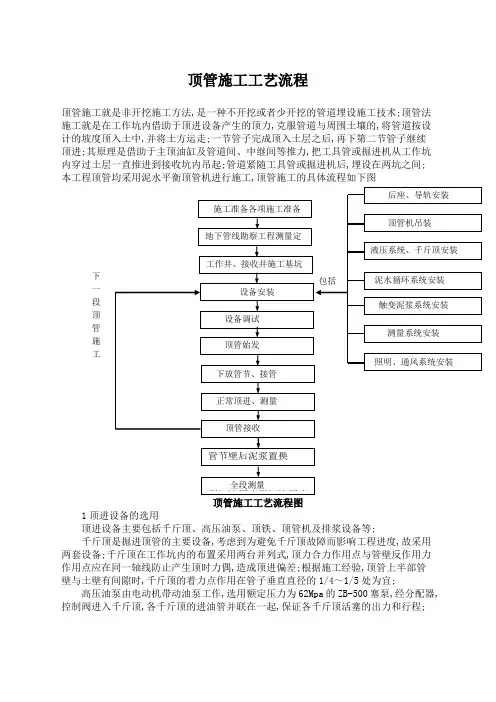

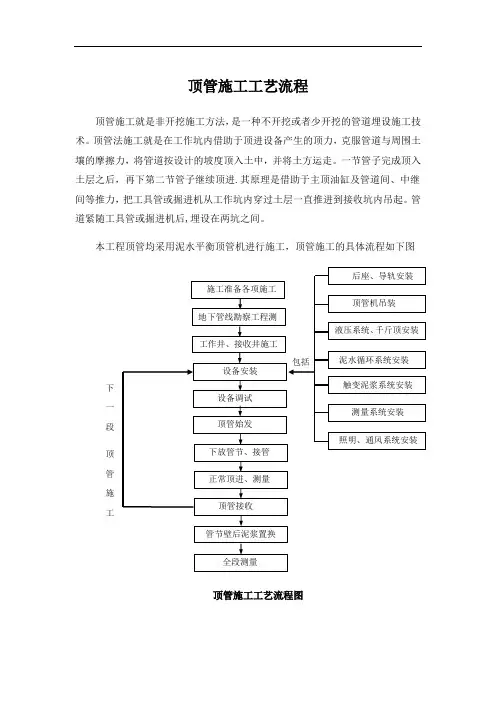

顶管施工工艺流程 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 本工程顶管均采用泥水平衡顶管机进行施工，顶管施工的具体流程如下图 顶管施工工艺流程图 1顶进设备的选用 顶进设备主要包括千斤顶、高压油泵、顶铁、顶管机及排浆设备等。
千斤顶是掘进顶管的主要设备，考虑到为避免千斤顶故障而影响工程进度，故采用两套设备。千斤顶在工作坑内的布置采用两台并列式，顶力合力作用点与管壁反作用力作用点应在同一轴线防止产生顶时力偶，造成顶进偏差。根据施工经验，顶管上半部管壁与土壁有间隙时，千斤顶的着力点作用在管子垂直直径的1/4～1/5处为宜。 高压油泵由电动机带动油泵工作，选用额定压力为62Mpa的ZB-500塞泵，经分配器，控制阀进入千斤顶，各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程。 顶铁是传递和分散顶力的设备。要求它能承受顶压力而不变形，并且便于搬 制在0～+3mm以内，两轨内距±2mm。在安装调平时确定砼后靠背的位置，后靠背采用40mm厚钢板，砼采用商品砼，后靠背的砼厚度宜控制大于40cm。之后将工具头下到导轨上，就位以后，装好顶铁，连接好各系统并检查正常后，校测工具头水平及垂直标高是否符合设计要求，合格后即可顶进工具头，然后安放混凝土管节，再次测量标高，核定无误后，开动工具头进行试顶，待调整好各项参数后即可正常顶进施工。
顶管施工工艺流程(精)
管线吹扫与试压和置换等技术措施 为使牙哈作业区至牙哈装车站天然气管线更换工程试压吹扫安全、有效的进行,特编制本方案。 5.6.1 吹扫方案的确定根据流程工艺特点,如果先试压后吹扫,则需在试压后再次拆卸大量的管路附件,是试压可靠性降低。而且,若不进行吹扫就先进行试压,则管道内的杂物易卡在阀门阀座内,造成阀门内漏。为此,我们采用先试压,后通球的方案,单机试运后,再将管内存水通球,从而保证吹扫效果及试压的可靠性,其施工工艺流程如下: ①试压施工步骤: ☆用洁净水对各系统进行压力试验; ☆试压前管线所有施工项目完毕。 ②试压方法 ☆分系统(设计工艺单元进行试压,利用各系统的容器作水储罐,为介质对管道进行爆破吹扫或憋压排放; ☆为缩短试压时间,最大限度地做到一次升压对尽可能多的管道进行压力试验,按试压系统进行压力试验及泄露性试验; ☆水压试验用试压泵3DSY-22/110进行。 ☆管道系统压力试验时,将机泵、容器等动静设备与试压管道用钢板隔离,依据是:根据现场设备的制造规范GB150-1998《钢制压力容器》,设备的水压试验压力均为1.25×P设(P设为设计压力;管道的试验压力取1. 5×P设(P设为管道设计压力,则 所有容器均需要隔离,试压系统管道均需在容器处临时连通以形成试压系统。 5.6.2 施工组织和人员设备安排
①施工组织试压、吹扫工作是工程竣工投产运行前非常重要的一个环节,是对工艺流程是否畅通,工程施工质量好坏的最终检查验收的关键所在,它最终关系到整个装置是否能安全、平稳、正常的操作运行,为此应选择经验丰富、责任心强的人员成立试压、吹扫领导小组。 ②设备安排离心试压泵/1台、电动柱塞试压泵/1台、吊车8t/1台、五十铃客货车/1台、生产指挥车/1台、电焊机/4台。 5.6.3 系统试压前准备工作 ①试压管道按设计要求安装完毕; ②管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格; ③焊接工作已全部完成,焊缝检测工作完成且合格; ④容器、设备等与工艺管道已进行隔离; ⑤试压用的临时加固措施安全可高,临时盲板加设位置正确,各种标识明显,并填写相应的盲板安装记录; ⑥管道的标识明显清楚 ⑦焊缝及其他待检测部位尚未涂漆和绝热; ⑧试压用的检测仪表的量程、精确等级、检查有效期符合要求; ⑨吹扫时拆除的阀门、流量计等已恢复正式安装; ⑩待试管道上的安全阀及仪表元件已经拆下或加以隔离。 5.6.4 管线吹扫
顶管施工工艺流程图
顶管施工工艺流程 顶管法施工技术 顶管施工即在地表不挖下槽沟，以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。 工艺特点及适用范围 1、路下顶管，路上畅通； 2、建筑物下顶管，不影响建筑物使用功能； 3、缩短管道铺设周期，降低工程造价显著； 4、设备单一，操作简便； 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品； 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从A点转移至B点。 施工准备??测量高程及轴线??挖顶管工作坑??铺顶管导轨??设置顶进后背??安装顶进设备及吊放管节??挖土顶进??测量及纠偏??再次挖土（管中土）顶进??测量循环作业直致完成。 主要机械设备：吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。
施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。 2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上，枕木间距800?1000mm，钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置，钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面，钢轨安装要平直，前端抬头要有0.5-1.0%的坡度。 3、顶进后背：后背的坚固与否直接影响顶管的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁，后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右，桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。 4、安装顶进设备和管节：顶进设备由一台高压油泵和两台200?500t千斤顶组成，千斤顶安在后背梁与管节之间，管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护，管外壁涂石蜡做润滑剂，减少顶进摩阻力，千斤顶通过传力柱将管节顶入路基。 5、挖土、顶进、测量及纠偏：设备安装后经试运转无异常即可掏土顶进，掏土视土质及管顶上部覆土厚度而掌握进尺深度，土质较密而且覆土较厚，有利于形成卸力拱，可以适当多挖，土质松散或覆土厚度较小，则要少挖，勤挖勤顶，挖土直径不可超过管节的外径。 挖土及运土的工具根据管径的大小而定，内径在880?1500mm的制做专用小车，内径在1500mm以上的可用双轮小车直接出土，土的垂直运输可用吊车或电动葫芦。 顶进过程要时刻测量，每一顶程过后，要对管的高程及左右偏差测量一次，发现问题及时纠偏，纠正左右偏及抬头扎头的措施，可以在管的前端设一斜撑支于管前的土壁上，结合一侧超挖土方，随顶随纠偏。前两节的衔接处，用钢板焊制的钢胀圈加固，做为防止偏差的一项措施。 质量要求及安全措施
顶管施工工艺流程修订版
顶管施工工艺流程 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
顶管施工工艺流程 顶管法施工技术 顶管施工即在地表不挖下槽沟，以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。 工艺特点及适用范围 1、路下顶管，路上畅通； 2、建筑物下顶管，不影响建筑物使用功能； 3、缩短管道铺设周期，降低工程造价显着； 4、设备单一，操作简便； 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品； 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从A点转移至B点。 施工准备测量高程及轴线挖顶管工作坑铺顶管导轨设置顶进后背安装顶进设备及吊放管节挖土顶进测量及纠偏再次挖土（管中土）顶进测量循环作业直致完成。 主要机械设备：吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。 施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导
轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。 2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上，枕木间距800?1000mm，钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置，钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面，钢轨安装要平直，前端抬头要有0.5-1.0%的坡度。 3、顶进后背：后背的坚固与否直接影响顶管的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁，后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右，桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。 4、安装顶进设备和管节：顶进设备由一台高压油泵和两台200?500t千斤顶组成，千斤顶安在后背梁与管节之间，管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护，管外壁涂石蜡做润滑剂，减少顶进摩阻力，千斤顶通过传力柱将管节顶入路基。 5、挖土、顶进、测量及纠偏：设备安装后经试运转无异常即可掏土顶进，掏土视土质及管顶上部覆土厚度而掌握进尺深度，土质较密而且覆土较厚，有利于形成卸力拱，可以适当多挖，土质松散或覆土厚度较小，则要少挖，勤挖勤顶，挖土直径不可超过管节的外径。 挖土及运土的工具根据管径的大小而定，内径在880?1500mm的制做专用小车，内径在1500mm以上的可用双轮小车直接出土，土的垂直运输可用吊车或电动葫芦。 顶进过程要时刻测量，每一顶程过后，要对管的高程及左右偏差测量一次，发现问题及时纠偏，纠正左右偏及抬头扎头的措施，可以在管的前端设一斜撑支于管前的土壁上，
