电流和电路测试题一一、填空题（每空1分，共40分）。
1．用导线将电源、开关、用电器等元器件连接在一起就组成了_________。
电池、发电机是__________，灯泡、电铃等是_________。
基本电路的连接方式有_________联和_________联。
2．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_____________________________；开关的作用是______________________。
3．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。
4．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。
这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。
5．一个同学家中有洗衣机一台，工作电流为1．2 A；电冰箱一台，工作电流为1．2 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500 mA；电磁炉一个，工作电流为4 A。
他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器_________同时使用（填“能”或“不能”），理由是______________________________________________________。
6．家庭电路中的电风扇、洗衣机、电视机、电灯等用电器之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。
7．电流是表示_____________的物理量，用符号_____表示，国际单位是______，用符号_____表示；测量电流强弱的仪表叫______，用符号_____表示，实验室的电流表一般有____个接线柱，____个量程。
如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是______A。
2020-2021年 电流和电路综合测试(含答案)

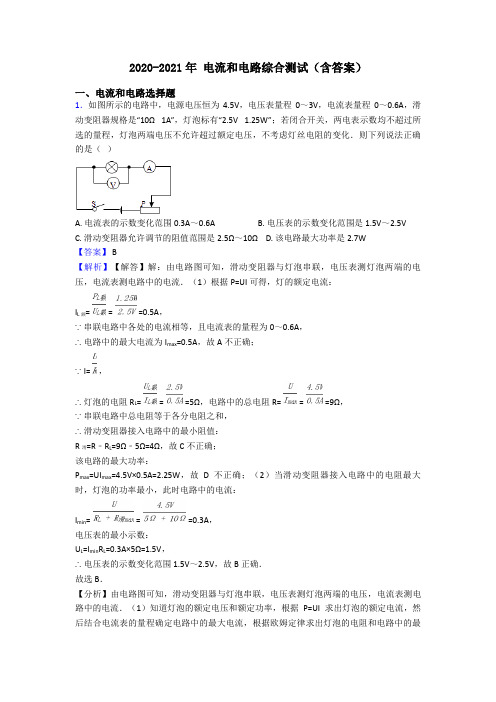

2020-2021年电流和电路综合测试（含答案）一、电流和电路选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。
人教版九年级物理全一册第15章《电流和电路》综合测试题(含答案)
人教版九年级物理全一册第15章《电流和电路》综合测试题（含答案）一、选择题。
1、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（）A.不带电B.带正电C.带负电D.带电情况无法判断2、为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）A. B. C. D.3、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4、如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数5、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些6、如图所示为部分物质的原子核对核外电子束缚能力强弱情况。
下列说法中正确的是（）A．毛皮与梳子摩擦，梳子会得到电子B．棉花与毛衣摩擦，毛衣会带负电荷C．纸与梳子摩擦最容易发生电荷转移D．梳子、橡皮筋都是导体7、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（）A．带正电B．带负电C．带同种电荷D．带异种电荷8、（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9、某保密室有三道门，关上一道门相当于闭合一个开关。
电流和电路测试题及答案1
电流和电路测试题及答案1一、电流和电路选择题1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
故答案为：A.【分析】带电体可以吸引不带电的轻小物体。
2．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 3．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再经过干路开关，回到负极.4．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．5．下列数据符合实际的是（）A. 学生书桌的高度约为2.5mB. 家庭节能灯正常工作的电流约为0.1AC. 洗澡时感觉舒适的水温约为70℃D. 人步行的速度约为10m/s【答案】B【解析】【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．故A不符合实际；B、家庭节能灯的功率在20W左右，发光时的电流在I= = ≈0.1A左右．故B符合实际；C、人的体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右．故C不符合实际；D、人正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故D不符合实际．故选B．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．6．在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电压表测量的是电源电压B. 灯泡L1和L2并联，电流表测的是L1支路的电流C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】 D【解析】【解答】由电路知道，电流只有一条路径，所以灯泡L1、L2串联，电流表测串联电路的电流，电压表并联在L1两端，测L1两端的电压。
初中物理电流和电路检测试卷及答案

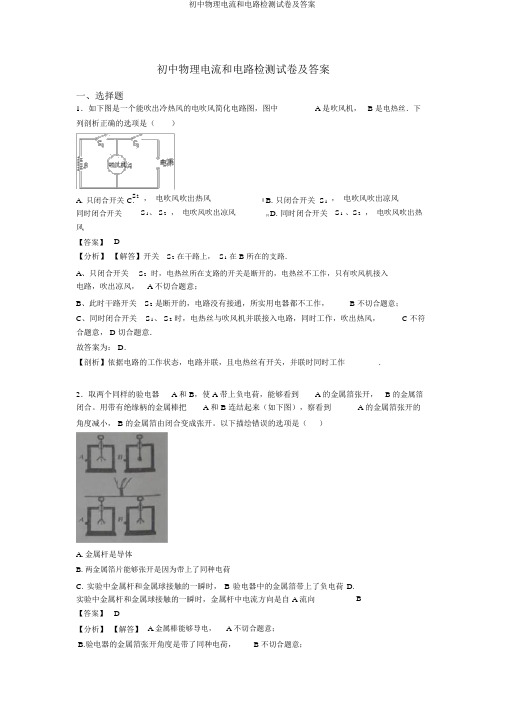

初中物理电流和电路检测试卷及答案一、选择题1．如下图是一个能吹出冷热风的电吹风简化电路图，图中A 是吹风机，B 是电热丝．下列剖析正确的选项是（ ）A. 只闭合开关 C. 同时闭合开关S 2， 电吹风吹出热风S 1、 S 2 ， 电吹风吹出凉风B. 只闭合开关 S 1 D. 同时闭合开关， 电吹风吹出凉风 S 1 、S 2 ， 电吹风吹出热风【答案】D【分析】 【解答】开关 S 2 在干路上， S 1 在 B 所在的支路．A 、只闭合开关 S 2 时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出凉风， A 不切合题意；B 、此时干路开关 S 2 是断开的，电路没有接通，所实用电器都不工作，B 不切合题意；C 、同时闭合开关 S 1、 S 2 时，电热丝与吹风机并联接入电路，同时工作，吹出热风， C 不符合题意， D 切合题意． 故答案为： D ．【剖析】依据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．取两个同样的验电器 A 和 B ，使 A 带上负电荷，能够看到 A 的金属箔张开， B 的金属箔闭合。
用带有绝缘柄的金属棒把 A 和 B 连结起来（如下图），察看到A 的金属箔张开的角度减小， B 的金属箔由闭合变成张开。
以下描绘错误的选项是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬时， B 验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬时，金属杆中电流方向是自 A 流向B【答案】D【分析】 【解答】 A.金属棒能够导电，A 不切合题意；B.验电器的金属箔张开角度是带了同种电荷，B 不切合题意；C.金属杆和金属球接触时， A 验电器上的电子有部分转移到 B 验电器上， B 验电器带了和 A 同样的电荷， C 不切合题意；D.在金属杆金属球接触时，电子由 A 向 B 挪动，电流的方向和负电荷的方向相反，电流从B 向 A， D 切合题意。
【物理】 电流和电路综合测试(含答案)经典
【物理】电流和电路综合测试（含答案）经典一、电流和电路选择题1．下列数据符合实际的是（）A. 一枚一角硬币的厚度是2.4cmB. 正常成年人步行速度是1.1m/sC. 将两个鸡蛋举高1m做功大约10JD. 一台家用电冰箱正常工作时的电流约4A【答案】B【解析】【解答】解：A、四枚一角硬币叠放的高度约10mm，一枚一角硬币的厚度在2.4mm=0.24cm左右．此选项不符合实际；B、正常成年人步行的速度在4km/h=4× m/s≈1.1m/s左右．此选项符合实际；C、两个鸡蛋重1N，将两个鸡蛋举高1m做功大约W=Gh=1N×1m=1J．此选项不符合实际；D、一般电视机正常工作的电流在0.7A左右，电冰箱的工作电流略大一些，在1A左右．此选项不符合实际．故选B．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。
物理九年级上册 电流和电路综合测试卷(word含答案)
物理九年级上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
电流和电路单元综合测试(Word版 含答案)
电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
电流和电路综合测试卷(word含答案)
电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。
电流和电路综合测试(含答案)(word)
电流和电路综合测试（含答案）（word）一、电流和电路选择题1．如图所示的电路中，工作时灯L1、L2两端电压均未超过其额定电压，下列说法正确的是（）A. 只闭合开关S1，灯L1亮、L2不亮B. 只闭合开关S2，灯L1、L2都亮C. 闭合开关S1、S2，灯L1亮、L2不亮D. 闭合开关S1、S2，灯L1、L2都亮【答案】C【解析】【解答】解：A、只闭合开关S1，两灯串联，均亮，故A错误； B、只闭合开关S2，电路断路，两灯均不亮，故B错误；C和D、开关S1和S2都闭合时，灯泡L2短路，电流不再通过灯泡L2；故灯泡L1亮，灯泡L2不亮．故C正确、D错误．故选C．【分析】电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象．断路是电流不再通过该用电器，用电器不工作．2．轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。
在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示的电路，要使两个小灯泡L1， L2串联，应（）A. 断开开关S1， S2，闭合开关S3B. 断开开关S1， S3，闭合开关S2C. 断开开关S1，闭合开关S2， S3D. 断开开关S2，闭合开关S1， S3【答案】 B【解析】【解答】解：电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1， S3，闭合开关S2。
