【大学物理实验(含 数据+思考题)】偏振光的特性研究实验报告
实验3.4 光的偏振特性研究一、实验目的（1）了解自然光和偏振光的定义及特性。
（2）观察光的偏振现象，了解偏振光的产生方法和检验方法。
（3）了解波片的作用和用波片产生椭圆和圆偏振光及其检验方法。
二、实验仪器GSZ-Ⅱ光学平台（配有光具座、氦氖激光器及电源、扩束镜、偏振片、波片、观察屏等）。
三、实验原理1.自然光和偏振光的定义自然光：由普通光源所发射的光波，在光的传播方向上，任意一个场点，光矢量既有空间分布的均匀，又有时间分布的均匀性。
偏振光：光矢量相对于光的传播方向分布的非对称性。
部分偏振光：光波光矢量的振动在传播过程中只是在某一确定的方向上占有相对优势。
平面偏振光：光在传播的过程中光矢量的振动只限于某一特定的平面内。
圆偏振光：在光的传播方向上，任意一个场点光矢量以一定的角速度转动它的方向，但大小不变，其光矢量的末端在垂直于光传播方向的平面内的投影是一个圆。
椭圆偏振光：在光的传播方向上，任意一个场点光矢量即改变它的大小，又以一定的角速度转动它的方向，其光矢量的末端在垂直于光传播方向的平面内的投影是一个椭圆。
2.偏振光的产生及检验方法（1）平面偏振光的产生和检验方法：产生：本次实验中我们利用偏振片来生成平面偏振光。
偏振片是由具有二向色性的晶体制作成的，这些晶体对不同方向振动的光矢量具有不同的吸收本领，当自然光入射到这些晶体上时，透射光的光矢量仅在某一个特定的方向上，形成了平面偏振光。
检验：线性偏振光通过检偏器后，按照马吕斯定律，强度为I0的线偏振光通过检偏器，透射光的强度为I=I0cos2α,α=0/π时，透射光的强度最大，当α= (π/2)/(3π/2)时，透射光的强度为0，出现消光现象。
所以偏振器旋转一周，透射光的强度将发生强弱变化，并且消光两次，根据这个特点可以检测是否有平面偏振光。
（2）椭圆和圆偏振光的产生和检验方法：产生：波片是光轴平行于晶面的各向异性晶体薄片。
双折射是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
大学物理实验报告系列之偏振光的分析

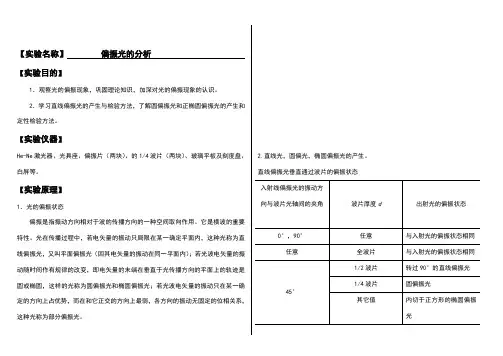

【实验名称】偏振光的分析【实验目的】1．观察光的偏振现象，巩固理论知识，加深对光的偏振现象的认识。
2．学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生和定性检验方法。
【实验仪器】He-Ne激光器、光具座、偏振片（两块）、的1/4波片（两块）、玻璃平板及刻度盘、白屏等。
【实验原理】1．光的偏振状态偏振是指振动方向相对于波的传播方向的一种空间取向作用。
它是横波的重要特性。
光在传播过程中，若电矢量的振动只局限在某一确定平面内，这种光称为直线偏振光，又叫平面偏振光（因其电矢量的振动在同一平面内）；若光波电矢量的振动随时间作有规律的改变，即电矢量的末端在垂直于光传播方向的平面上的轨迹是圆或椭圆，这样的光称为圆偏振光和椭圆偏振光；若光波电矢量的振动只在某一确定的方向上占优势，而在和它正交的方向上最弱，各方向的振动无固定的位相关系，这种光称为部分偏振光。
2.直线光，圆偏光，椭圆偏振光的产生。
直线偏振光垂直通过波片的偏振状态入射线偏振光的振动方向与波片光轴间的夹角≠0°，≠45°，≠90°转过2的直线偏振光正椭圆偏振光，长短轴之比为tg，ctg内切于边长比为tg的矩形的椭圆偏振光3. 鉴别各种偏振光的方法和步骤【实验内容】1． 测定玻璃对激光波长的折射率 2． 产生并检验圆偏振光3．产生并检验椭圆偏振光【数据表格与数据记录】οοο58308250211=-=-=ϕϕp i οοο57307250212=-=-=ϕϕp i οοο57307250213=-=-=ϕϕp i οοο56306250214=-=-=ϕϕp i οοο58308250215=-=-=ϕϕp i οοο57307250216=-=-=ϕϕp i οοο56306250217=-=-=ϕϕp iο57771=+⋅⋅⋅⋅+=p p p i i i5399.157tan tan ===οn i p波长为时玻璃对于空气的相对折射率为。
大学物理实验报告 偏振光
大学物理实验报告偏振光大学物理实验报告：偏振光引言在物理学中，光是一种电磁波，它的振动方向可以是任意的。
然而，当光通过特定的材料或经过特定的处理后，它的振动方向会被限制在一个特定的方向上，这种光称为偏振光。
偏振光在现代科技中有着广泛的应用，例如液晶显示屏、偏振墨镜等。
本次实验旨在通过实际操作和测量，深入了解偏振光的特性和相关原理。
实验一：偏振片的特性实验一旨在研究偏振片的特性。
我们使用了一束白光，通过一系列偏振片，观察光的强度变化。
首先，我们将一片偏振片放在光源前方，并调整偏振片的方向。
我们观察到，当偏振片的方向与光的振动方向垂直时，光的强度最小；而当偏振片的方向与光的振动方向平行时，光的强度最大。
这表明偏振片可以选择性地通过特定方向的光，而阻挡其他方向的光。
接下来，我们在光源后方再放置一片偏振片，并将其方向与前一片偏振片的方向垂直。
我们发现，光的强度几乎为零，无法通过第二片偏振片。
这是因为第一片偏振片已经选择性地通过了特定方向的光，而第二片偏振片的方向与通过的光垂直，导致光无法通过。
实验二：马吕斯定律的验证实验二旨在验证马吕斯定律，即光的振动方向在经过偏振片后会发生旋转。
我们使用了一束偏振光，并在光路中加入了一片旋转的偏振片。
通过调整旋转偏振片的角度，我们观察到光的强度发生了周期性的变化。
这说明光的振动方向在经过旋转偏振片后发生了旋转。
进一步实验表明，当旋转偏振片的角度为90°时，光的强度最小；而当旋转偏振片的角度为0°或180°时，光的强度最大。
这与马吕斯定律的预期结果一致。
实验三：马吕斯定律的应用实验三旨在利用马吕斯定律，实现光的偏振和解偏振。
我们使用了一束偏振光，并在光路中加入了一片旋转的偏振片。
通过调整旋转偏振片的角度，我们可以改变光的偏振方向。
然后，我们加入一片固定方向的偏振片，将光通过。
我们观察到，当旋转偏振片的角度与固定偏振片的方向垂直时，光无法通过；而当旋转偏振片的角度与固定偏振片的方向平行时，光可以通过。
(完整版)大学物理--光的偏振(完全)
偏振化方向：允许通过的光振动方向。常用箭
头“ ”表示。 Io
偏振片
1 I 2 Io
• •• •
自然光
线偏振光
图
假如光是纵波，光强经过偏振片后强度会变吗？ 6
偏振片既可用作起偏器,又可用作检偏器。 若以光传播方向为轴,慢慢旋转检偏片,观察透过 偏振片的光, 光强无变化的是自然光 光强有变化,但最小值不为零的是部分偏振光;
I1
Imax 5 1 2I2 , I2 2
I min
I1 I1
即入射光中自然光和线偏振光的光强之比为1:2。
11
§15.3 反射和折射时光的偏振
1. 反射和折射时光的偏振 布儒斯特定律
•
•i •
•• ••
n1
n2
•
图
•
一般情况下,反射光和折射光都是部分偏振光： 在反射光中, 垂直振动多于平行振动; 在折射光中, 平行振动多于垂直振动。 这里所说的“垂直”和“平行”是对 入射面而言的。
方法二利用布儒斯特现象获得线偏振光 12
1812年，布儒斯特由实验证明：当入射角io满足
tgio
n2 n1
•
•
•
• io •
• •
n1
r•
n2
图
•
时, 反射光成为只有垂直振动的线偏振光。这就是 布儒斯特定律。角io称为布儒斯特角。
式中n1为入射媒质的折射率, n2为折射媒质的折射率。
13
(1)当以布儒斯特角入射时，反射光线折射光线，
当且仅当 tgio
n2 n1
时，反射光才是线偏振光。且
n1>n2或n1<n2都可以。
•
•
•
而全反射：入射角i i临
大学物理偏振光实验报告
大学物理偏振光实验报告大学物理偏振光实验报告引言：偏振光是光波在传播过程中振动方向固定的光波，其振动方向与传播方向垂直。
在本次实验中，我们将通过一系列实验来研究偏振光的性质和应用。
通过实验，我们将探索偏振光在介质中的传播规律、偏振片的工作原理以及偏振光的应用。
实验一：偏振片的特性研究在这个实验中，我们将使用偏振片来研究偏振光的特性。
首先，我们将光源调整到最亮的状态，然后将一个偏振片放在光源前方。
随着我们旋转偏振片，我们会观察到光的强度发生变化。
这是因为偏振片只允许特定方向的光通过，其他方向的光被滤除掉。
通过旋转偏振片，我们可以改变通过偏振片的光的振动方向，从而改变光的强度。
实验二：马吕斯定律的验证在这个实验中，我们将验证马吕斯定律，即入射光的偏振方向与透射光的偏振方向之间的关系。
我们将使用一个偏振片作为偏振器，一个偏振片作为分析器。
我们将调整偏振器的角度，观察透射光的强度变化。
根据马吕斯定律，当偏振器和分析器的偏振方向相同时，透射光的强度最大；当两者的偏振方向垂直时，透射光的强度最小。
通过实验，我们可以验证这一定律。
实验三：双折射现象的观察在这个实验中，我们将研究双折射现象。
我们将使用一块具有双折射性质的晶体，如石英晶体。
当将光线通过这块晶体时，我们会观察到光线分裂成两束，这是因为晶体中存在两个不同的折射率。
我们可以调整入射光的角度和晶体的厚度，观察到不同的双折射现象，如双折射光线的偏振状态和双折射光线的干涉等。
实验四：偏振光的应用在这个实验中，我们将研究偏振光的应用。
首先，我们将使用偏振片来解析光源中的偏振光，从而得到纯净的偏振光。
然后，我们将使用偏振光来研究材料的光学性质，如透射率和反射率。
通过调整偏振光的偏振方向和入射角度，我们可以得到不同的光学性质数据，从而深入了解材料的光学特性。
结论：通过这一系列的实验，我们深入研究了偏振光的性质和应用。
我们通过验证马吕斯定律，了解了入射光和透射光的偏振方向之间的关系。
《大学物理》光的偏振现象的研究实验
图2 二向色性起偏《大学物理》光的偏振现象的研究实验姓 名学 号 班 级桌 号 教 室实验日期 20 年 月 日 时段 指导教师一. 实验目的1. 观察光的偏振现象，加深对光偏振基本规律的认识；2. 了解产生和检验偏振光的基本方法；3. 验证马吕斯定律；4．1/2波片，1/4波片的研究； 5.利用旋光现象测定蔗糖溶液浓度. 二. 实验仪器导轨和机座, 带布儒斯特窗的氦氖激光器, 激光器架, 偏振片、波片架, 滑动座(4个)， 光传感器(光电探头)，光功率测试仪，偏振片（2个），1/2波片（波长632.8nm ），1/4波片（波三. 实验原理1. 偏振光的基本概念光波是一种电磁波，它的电矢量 和磁矢量 相互垂直，并垂直于光的传播方向。
通常人们用电矢量 代表光的振动方向，并将电矢量和光的传播方向所构成的平面称为光的振动面。
在传播过程中，电矢量的振动方向始终在某一确定方向的光称为平面偏振光或线偏振光，如图1(a)所示。
振动面的取向和光波电矢量的大小随时间作有规律的变化，光波电矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆时，称为椭圆偏振光或圆偏振光，评 分教师签字图1 平面偏振光、自然光和部分偏振光图3 双折射起偏原理图人眼逆光来看，若电矢量末端按照顺时针方向旋转，则称为右旋椭圆或右旋圆偏振光，反之为左旋。
通常光源发出的光波有与光波传播方向相垂直的一切可能的振动方向，没有一个方向的振动比其它方向更占优势。
这种光源发射的光对外不显现偏振的性质，称为自然光，如图1(b)所示；如果光波电矢量的振动在传播过程中只是在某一确定方向上占优势，则此偏振光称为部分偏振光，如图1(c)所示。
将自然光变成偏振光的器件称为起偏器，用来检验偏振光的器件称为检偏器。
实际上，起偏器和检偏器是互为通用的。
下面介绍几种常用的起偏和检偏方法。
２. 二向色性起偏、马呂斯定律、双折射起偏二向色性起偏：物质对不同方向的光振动具有选择吸收的性质，称为二向色性。
大学物理实验偏振光实验报告
大学物理实验偏振光实验报告大学物理实验偏振光实验报告引言：偏振光是一种特殊的光，它的电场振动方向只在一个平面上，与普通光的电场振动方向不同。
在大学物理实验中，我们进行了偏振光实验，通过观察光的偏振现象，深入了解了光的性质和行为。
本报告将详细介绍实验的目的、原理、实验步骤、实验结果和分析。
实验目的：1.了解光的偏振现象和特性；2.学习使用偏振片和偏振片组成的光学器件；3.观察偏振光的现象，验证马吕斯定律。
实验原理：偏振光的产生可以通过偏振片实现，偏振片是一种能够选择性地通过特定方向振动的光的光学器件。
当普通光通过偏振片时，只有与偏振片振动方向平行的光能够通过，垂直于振动方向的光则被阻止通过。
这样，就可以将普通光转换为偏振光。
实验步骤：1.准备实验所需材料：偏振片、光源、光屏、旋转台等；2.将光源放置在旋转台上，使其射出的光通过偏振片；3.调整旋转台，观察光通过偏振片后的变化；4.在光屏上观察光的强度分布；5.旋转偏振片，观察光的强度变化。
实验结果：通过实验观察，我们得到了以下结果：1.当偏振片与光源之间的角度为0°或180°时，光通过偏振片的强度最大；2.当偏振片与光源之间的角度为90°或270°时，光无法通过偏振片；3.在其他角度下，光通过偏振片的强度介于最大值和最小值之间；4.旋转偏振片，光的强度会随之变化。
实验分析：根据实验结果，我们可以得出以下结论：1.偏振片具有选择性地通过特定方向振动的能力，只有与振动方向平行的光能够通过；2.当光通过偏振片时，光的强度会随着偏振片与光源之间的角度变化而变化；3.马吕斯定律指出，通过两个偏振片的光强度与两个偏振片之间的角度有关，光强度最大时，两个偏振片的角度相同或相差180°，光强度最小时，两个偏振片的角度相差90°或270°。
结论：通过本次偏振光实验，我们深入了解了偏振光的性质和行为。
大学物理实验讲义实验06光的偏振实验
实验 07 光的偏振实验光波是特定频率范围内的电磁波。
在自由空间中传播的电磁波是一种横波，光波的偏振特性清楚地显示了光的横波性，是光的电磁理论的一个有力证明。
本实验研究光的一些基本的偏振特性，通过实验深入学习有关光的偏振理论。
【实验目的】1、理解偏振光的基本概念，偏振光的起偏与检偏方法；2、学习偏振片与波片的工作原理与使用方法。
【仪器用具】SGP-2A 型偏振光实验系统【实验原理】1、光波偏振态的描述一般用光波的电矢量（又称光矢量）的振动状态来描述光波的偏振。
按光矢量的振动状态可把光波偏振态大体分成五种：自然光、线偏振光、部分偏振光、圆偏振光和椭圆偏振光。
这里重点讨论偏振光的描述。
一个单色偏振光可分解为两个偏振方向互相垂直的线偏振光的叠加，即E x a1 cos t（ 1）E y a2 cos( t)式中为 x 方向偏振分量相对于y 方向偏振分量的位相延迟量，a1、 a2分别是两偏振分量的振幅，为光波的圆频率。
对于单色光，参数 a1、a2、就完全确定了光波的偏振状态。
以下讨论中，取 a1、 a20 ，。
当0，时，式（ 1 ）描述的是一个线偏振光，偏振方向与 x 轴的夹角a21 所示）。
a rc t an ( c o s ) 称为线偏振光的方位角（如图a1E y E ya2a2a1O Oa1E x E xE y E yO OE x E x/ 2/ 2图 1 线偏振光图 2 圆偏振光E y当/ 2， / 2 且a1a2时，式（1）描述的是一个圆偏振光，其特点是光矢量为角速度旋转，光a2矢量的端点的轨迹为一圆。
的正负决定了光矢量的旋向，/ 2 时为右旋圆偏振光，/ 2 时为左旋圆偏振光（迎着光的方向观察，如图 2 所示）。
a1 E x 除了上述特殊情况，式（1）表示的是椭圆偏振光O（如图 3 所示）。
偏振的一个重要应用是研究光波通过某个光学系统后偏振状态的变化来了解此系统的一些性质。
图 3椭圆偏振光2、偏振片和马吕斯定律偏振片有一个透射轴（即偏振化方向）和一个与之垂直的消光轴，对于理想的偏振片，只有光矢量振动方向与透射轴方向平行的光波分量才能通过偏振片。
大学物理实验报告系列之偏振光的分析完整版
大学物理实验报告系列之偏振光的分析HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】【实验名称】偏振光的分析【实验目的】1．观察光的偏振现象，巩固理论知识，加深对光的偏振现象的认识。
2．学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生和定性检验方法。
【实验仪器】He-Ne激光器、光具座、偏振片（两块）、632.8nm的1/4波片（两块）、玻璃平板及刻度盘、白屏等。
【实验原理】1．光的偏振状态偏振是指振动方向相对于波的传播方向的一种空间取向作用。
它是横波的重要特性。
光在传播过程中，若电矢量的振动只局限在某一确定平面内，这种光称为直线偏振光，又叫平面偏振光（因其电矢量的振动在同一平面内）；若光波电矢量的振动随时间作有规律的改变，即电矢量的末端在垂直于光传播方向的平面上的轨迹是圆或椭圆，这样的光称为圆偏振光和椭圆偏振光；若光波电矢量的振动只在某一确定的方向上占优势，而在和它正交的方向上最弱，各方向的振动无固定的位相关系，这种光称为部分偏振光。
2.直线光，圆偏光，椭圆偏振光的产生。
直线偏振光垂直通过波片的偏振状态3. 鉴别各种偏振光的方法和步骤1．测定玻璃对激光波长的折射率2．产生并检验圆偏振光3．产生并检验椭圆偏振光【数据表格与数据记录】波长为632.8nm时玻璃对于空气的相对折射率为1.5399。
现象：两次最亮，两次消光。
结论：圆偏振光如果使检偏器的透振方向与暗方向平行，1/4波片与检偏器透振方向垂直或平行。
现象：两次亮光，两次消光结论：椭圆偏振光现象：两最亮，两次消光 结论：线偏振光【小结与讨论】1. 实验测的了632.8nm 时玻璃对空气的折射率为1.5399。
2. 单色自然光经过起偏器和检偏器，旋转检偏器一周，发现光电流相应出现两次消光现象，是分析其原因。
答：当检偏器的偏振化的方向和检偏器的偏振化的方向为2π和3π时，根据马吕斯定律θ20cos I I =可知，出现两次光强为零的情况，即光电流出现了2次消光现象。
大学物理偏振光实验报告
大学物理偏振光实验报告大学物理偏振光实验报告引言：光是一种电磁波，它在空间中传播时具有振动方向。
而偏振光则是指光波中的电场矢量在特定方向上振动的光。
物理学家发现，光的偏振性质对于理解光的本质以及应用于各个领域都具有重要意义。
本实验旨在通过观察偏振光的特性，深入了解光的偏振现象。
实验一：偏振片的特性实验中，我们使用了一块偏振片和一束自然光源。
将偏振片放在光路中，我们观察到光线的亮度明显降低，这是因为偏振片只允许某个特定方向的光通过，其他方向的光被吸收或者散射。
通过旋转偏振片，我们发现光的亮度随着角度的变化而改变，这表明偏振片只允许特定方向的光通过。
实验二：马吕斯定律的验证马吕斯定律是描述偏振光传播的重要定律。
为了验证该定律，我们使用了两块偏振片。
将第一块偏振片称为偏振器，将第二块偏振片称为偏振分析器。
我们发现，当偏振器和偏振分析器的振动方向相同时，透过偏振分析器的光亮度最大。
而当两者的振动方向垂直时，透过偏振分析器的光亮度最小。
这验证了马吕斯定律，即光的偏振方向与偏振分析器的振动方向垂直时，光的强度最小。
实验三：双折射现象双折射是指某些晶体在光传播过程中会发生折射现象，光线被分为两束，并且沿不同方向传播。
为了观察双折射现象，我们使用了一块双折射晶体和一束线偏振光。
当线偏振光通过双折射晶体时，我们观察到光线被分为两束，并且沿不同方向传播，这是由于晶体内部的结构导致光的振动方向发生了变化。
通过旋转双折射晶体，我们发现两束光的强度随着角度的变化而改变，这进一步验证了双折射现象的存在。
实验四：偏振光的应用偏振光在实际生活中有着广泛的应用。
例如，在太阳镜和墨镜中，通过使用偏振片来过滤掉反射光和散射光，减少眩光的影响。
此外，偏振光还在光学仪器、显示器和通信技术等领域中有着重要的应用。
通过研究偏振光的特性，我们可以更好地理解和应用光学原理。
结论：通过本次实验，我们深入了解了偏振光的特性。
我们通过观察偏振片的特性、验证马吕斯定律、观察双折射现象以及了解偏振光的应用，加深了对光的偏振性质的理解。
