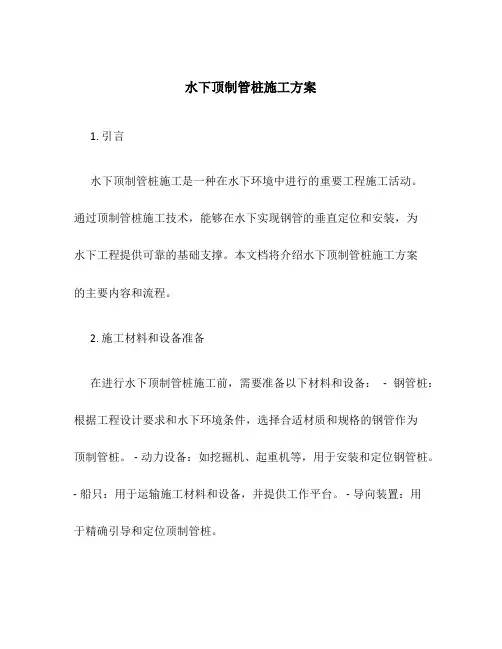

水下顶制管桩施工方方案

水下顶制管桩施工方方案

水下顶制管桩施工方案1. 引言水下顶制管桩施工是一种在水下环境中进行的重要工程施工活动。

通过顶制管桩施工技术,能够在水下实现钢管的垂直定位和安装,为水下工程提供可靠的基础支撑。

本文档将介绍水下顶制管桩施工方案的主要内容和流程。

2. 施工材料和设备准备在进行水下顶制管桩施工前,需要准备以下材料和设备:- 钢管桩:根据工程设计要求和水下环境条件,选择合适材质和规格的钢管作为顶制管桩。

- 动力设备:如挖掘机、起重机等,用于安装和定位钢管桩。

- 船只:用于运输施工材料和设备,并提供工作平台。

- 导向装置:用于精确引导和定位顶制管桩。

3. 水下顶制管桩施工流程3.1 准备工作1.确认水下工程设计要求和施工计划,包括顶制管桩的数量、位置和尺寸。

2.检查施工材料和设备的准备情况,确保其符合要求和安全可靠。

3.在水下工程施工区域进行必要的勘察和准备工作,包括清理杂物和测量地形。

3.2 安装导向装置1.根据施工计划,选择合适的导向装置类型和数量。

2.将导向装置安装在水下工程施工区域的预定位置,确保其稳固和准确。

3.3 安装钢管桩1.使用动力设备将钢管桩运输到水下工程施工区域,并确保其在水下垂直定位。

2.通过起重机等设备,将钢管桩放置在导向装置上,并进行逐层推入水下地面。

3.根据施工要求和需要,进行必要的测量和调整,确保钢管桩的位置和垂直度满足要求。

3.4 固定和填充钢管桩1.在钢管桩的顶部和底部进行必要的固定和支撑,以保证其稳定和垂直度。

2.根据施工要求,在钢管桩内部填充相应的填充材料,如砼、砂浆等。

3.5 清理和检查1.在施工完成后,清理施工区域的杂物和残留物。

2.对顶制管桩施工进行必要的检查和复核,确保施工质量和安全要求。

4. 施工安全措施在进行水下顶制管桩施工时,需要采取以下安全措施: - 所有参与施工的人员必须经过专业培训,并熟悉施工操作规程。

- 严格遵守水下施工安全操作规程,并配备合适的个人防护装备。

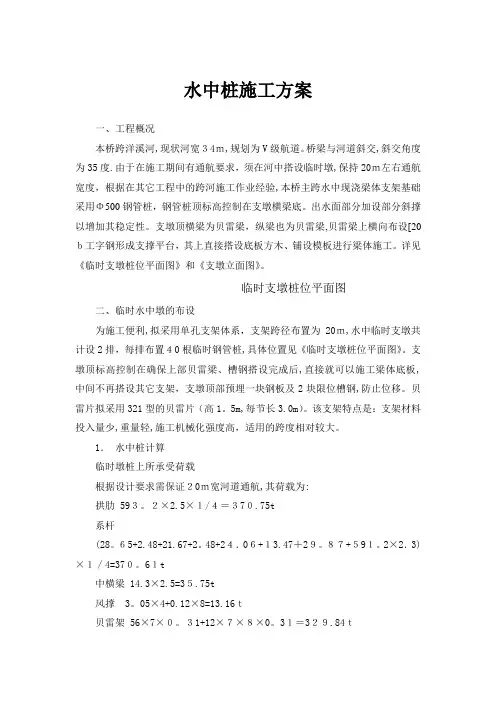

水中桩施工方案

水中桩施工方案

水中桩施工方案一、工程概况本桥跨洋溪河,现状河宽34m,规划为V级航道。

桥梁与河道斜交,斜交角度为35度.由于在施工期间有通航要求,须在河中搭设临时墩,保持20m左右通航宽度,根据在其它工程中的跨河施工作业经验,本桥主跨水中现浇梁体支架基础采用Φ500钢管桩,钢管桩顶标高控制在支墩横梁底。

出水面部分加设部分斜撑以增加其稳定性。

支墩顶横梁为贝雷梁,纵梁也为贝雷梁,贝雷梁上横向布设[20b工字钢形成支撑平台,其上直接搭设底板方木、铺设模板进行梁体施工。

详见《临时支墩桩位平面图》和《支墩立面图》。

临时支墩桩位平面图二、临时水中墩的布设为施工便利,拟采用单孔支架体系,支架跨径布置为20m,水中临时支墩共计设2排,每排布置40根临时钢管桩,具体位置见《临时支墩桩位平面图》。

支墩顶标高控制在确保上部贝雷梁、槽钢搭设完成后,直接就可以施工梁体底板,中间不再搭设其它支架,支墩顶部预埋一块钢板及2块限位槽钢,防止位移。

贝雷片拟采用321型的贝雷片(高1。

5m,每节长3.0m)。

该支架特点是:支架材料投入量少,重量轻,施工机械化强度高,适用的跨度相对较大。

1.水中桩计算临时墩桩上所承受荷载根据设计要求需保证20m宽河道通航,其荷载为:拱肋 593。

2×2.5×1/4=370.75t系杆(28。

65+2.48+21.67+2。

48+24.06+13.47+29。

87+591。

2×2.3)×1/4=370。

61t中横梁 14.3×2.5=35.75t风撑3。

05×4+0.12×8=13.16t贝雷架 56×7×0。

31+12×7×8×0。

31=329.84t荷载总重 370.75+370。

61+13.16+121。

52+35。

75=1120。

11t每根桩所承受荷载 1120.11×2/(0。

拔除水上钢管桩施工方案

拔除水上钢管桩施工方案

拔除水上钢管桩施工方案一、项目背景在水上桥梁、码头和港口等工程中,常常需要安装和拆除钢管桩。

而水上钢管桩的拔除工程是一个重要的施工环节。

拔除水上钢管桩涉及到的技术、工艺和安全措施必须得到充分的重视和合理规划,以确保施工的顺利进行,并保证工程的质量和安全。

本文将介绍一种常用的拔除水上钢管桩的施工方案,包括施工前的准备工作、施工过程中的安全措施和施工后的清理工作。

二、施工前准备工作1. 确定拔除方案在施工前,需要根据钢管桩的类型、规格和安装情况,确定拔除方案。

常用的拔除方法包括浮船式拔桩法、抛石打击法和液压双锤拔桩法等。

根据实际情况选择合适的拔桩方法。

2. 确定拔除设备根据拔除方案,准备好所需的拔除设备。

不同的拔桩方法需要不同的设备,例如浮船式拔桩法需要准备拖船和大型拔桩机,抛石打击法需要准备起重机和打击设备等。

确保设备的完好和正常运转。

3. 编制施工方案和施工图纸根据实际施工情况,编制详细的施工方案和施工图纸。

施工方案应包括每个施工步骤的具体操作方法和施工顺序,施工图纸应包括拔除桩体、设备布置和工作平台等的布置图。

4. 安全措施和风险评估在施工前,应对施工过程中可能存在的风险进行评估,并采取相应的安全措施。

例如,对周围水域进行标识和隔离,设置安全警示牌和防护网等,确保施工过程中的安全。

三、施工过程安全措施1. 钢管桩检查在拔除工程开始之前,对钢管桩进行仔细检查。

检查钢管桩的状况、固定方式和周围环境等,确保桩体的稳定性和安全性。

如果发现钢管桩存在损坏或其他问题,应及时采取措施进行修复或加固。

2. 设备安装和调试根据施工方案和图纸的要求,安装和调试所需的拔桩设备。

确保设备的稳定性和正常运行,检查液压系统、电气系统和传动系统等是否正常,保证施工的顺利进行。

3. 拔桩过程控制在进行拔桩过程中,应严格按照施工方案和图纸的要求进行操作。

控制拔桩速度和力度,避免过快或过大的影响桩体的稳定性。

同时,及时调整拔桩设备的位置和姿态,保证拔桩方向和垂直度的正确。

水上钢管桩施工方案

水上钢管桩施工方案

1、工程概况镇江新区金港大道至扬中快速通道工程,为扬中至镇江直达通道(夹江大桥及其连接线),项目路线起自金港大道与大姚线相交处,以直角跨过长江夹江,跨过夹江后继续向东北,绕过天意生物能源有限公司,穿过华扬新村四区,顺接已建外环南路,终点桩号K6+036.154,路线全长6.036km。

桥梁全长2235.1m,桥梁起点里程:K1+878.9,终点里程:K4+114.0。

路线基本呈南-东北走向。

跨江大桥主跨采用75+4×125+75m变截面预应力混凝土连续箱梁,桥长650m。

为进行水中墩施工,拟分别从扬中、镇江长江大堤向江中搭设钢栈桥,桥面宽度7m。

20#墩和21#墩之间预留临时通航孔。

镇江侧长江大堤里程桩号为K2+580,扬中侧长江大堤里程桩号为K3+400。

2、编制依据(1)现场踏勘所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料;(2)国家及地方关于安全生产及环境保护等方面的法律法规;(3)《钢结构设计规范》;(4)为完成本工程拟投入的施工管理、专业技术人员、机械设备等资源;(5)镇江新区金港大道至扬中快速通道工程(K1+879.900-K6+036.154)全长 4.156公里施工图设计(共七册)。

(6)江苏省交通规划设计院有限公司提供的地质资料。

(7)《中华人民共和国内河交通安全管理条例》(国务院【2002】第355号令);(8)《中华人民共和国内河避碰规则》(交通部令【1991】30号);(9)《中华人民共和国水上水下施工作业通航安全管理规定》(交通部令【1999】第4号;(10)《中华人民共和国海事行政许可条件规定》(交通部令2006年第1号);(11)《中华人民共和国防止船舶污染内河水域环境管理规定》(交通部令【2005】11号);3、钢栈桥设计钢栈桥与主桥中心线平行,钢栈桥中心线距主桥中心线26.05m,桥面为平坡。

钢栈桥采用型钢组合结构形式,桥面宽7.5m,标准跨径12m。

水上钢管混凝土桩施工方案

水上钢管混凝土桩施工方案

水上钢管混凝土桩施工方案1. 引言水上钢管混凝土桩是一种常用于水中土木工程中的基础结构,它具有良好的抗浪、抗冲刷和抗弯承载能力。

本文将介绍水上钢管混凝土桩的施工方案,包括施工准备、施工工艺、施工过程以及施工注意事项等。

2. 施工准备2.1 材料准备•水泥:按设计要求采购合格的水泥;•沙子:选择骨料清洁、粒径适中的细砂;•石子:选用硬度高、坚固耐久的石料;•钢筋:根据设计要求采购符合标准的钢筋;•钢管:选择符合设计要求的钢管;•混凝土添加剂:根据设计要求选用适量的添加剂。

2.2 设备准备•钢管桩机:用于安装钢管桩;•混凝土搅拌机:用于搅拌混凝土;•混凝土输送泵:用于输送混凝土至施工现场;•钢筋剪切机:用于剪切钢筋。

2.3 人员准备•施工队伍:根据项目规模合理安排施工人员;•施工监理人员:负责施工过程的监督和管理;•安全保护人员:负责施工现场的安全保护工作;•搅拌机操作人员:负责搅拌混凝土的操作;•钢管桩机操作人员:负责钢管桩的安装。

3. 施工工艺3.1 钢管安装•根据设计要求,选用适合的钢管进行安装;•使用钢管桩机将钢管垂直插入水中,直至达到设计要求的深度;•确保钢管桩的安装位置准确、稳固。

3.2 钢筋绑扎•根据设计要求,在钢管内部绑扎钢筋;•确保钢筋的布置符合设计要求;•使用钢筋剪切机进行钢筋的剪切工作。

3.3 混凝土浇筑•使用混凝土搅拌机将水泥、沙子、石子等材料按照一定的配比进行搅拌,直至达到设计要求的强度;•使用混凝土输送泵将混凝土输送至施工现场;•逐层浇筑混凝土,确保每一层的浇筑均匀、密实。

3.4 养护•在混凝土硬化前,进行适当的养护工作;•进行定期养护,保证混凝土的强度发展。

4. 施工过程4.1 施工流程•准备施工材料和设备;•钢管安装;•钢筋绑扎;•混凝土浇筑;•养护。

4.2 工期安排•根据工程量和施工条件合理安排工期;•确保施工过程的连续性和高效性。

5. 施工注意事项•在施工过程中,应注意施工人员的安全防护,确保施工现场的安全;•施工过程中,应按照设计要求进行施工,严格控制施工质量;•施工前应对施工材料进行检查,确保材料的质量符合要求;•施工过程中,应及时处理施工中出现的问题,确保施工进度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水中钢管桩施工方案
插花-冉庙大桥在水中桩基及承台施工过程中,需要打入钢管桩进行水中平台的施工水中平台的搭设,具体施工方法如下:
一、钢管桩平台设计
1、设计荷载
设计荷载包括平台自重(纵、横梁、台面)、钻机和辅助施工机械重力。

并考虑1.2的附加系数作为水流冲击力和风力的影响,平台的设计总荷载为1.2Q(Q为总荷载)。

验算倾覆时,倾覆系数不小于
1.3。

2、钢管桩沉入深度
钢管桩采用29吨的振动锤击力打入,达到最后的停锤标准(一般连续锤击10次~20次,桩顶标高无明显变化)即可,根据实际施工地点地质情况,钢管桩入土深度一般为8~10米。

4、平台纵、横梁设计
按一般的材料力学和结构力学的原理进行,设计要点:
⑴、桁架梁上荷载应布置在桁架节点上,若需布设集中荷载于非节点上时,其杆件应加强;
⑵、在钢管桩头之间除用2米的工字钢横梁连接;
⑶、当平台距水面较高和流速较大时,钢管桩除在墩顶设横梁外,要求在水流方向用20槽钢焊接成剪刀撑,形成框架体系以保证稳定和施工安全。

二、设计计算
1、钢管桩计算
⑴、钢管桩实际承载:
P实= 1.2×Q / N
=1.2×μ×( Q1 + Q2 + Q3)/N
= 1.2×1.3×(120 + 20+ 30)/10
= 26.52 吨< 30 吨(满足施工受力要求)μ:钻机冲击荷载
Q1:1台钻机自重,12吨
Q2:平台上所有工字钢重量,2吨
Q3:平台上桁架重量,共3吨
⑵钢管桩的抗弯能力(按副航道通航船泊的撞击力计算)
①、顺桥向抗弯能力计算(顺桥向桩间距为7米,横桥向桩间距为6米,共有12根桩,按四根桩受力计算,撞击力取175KN计算) M = (Q/N)×Lp
= (175/4)×9.6
= 420 KN·M
W = 0.0982(D^4-d^4)/D
= 0.0982×(0.273^4-0.257^4)/0.273
= 0.0042 M3
σ = M / W
= 420 / 0.0042
= 100000 KN/ M2
= 100 MPa < 145 MPa (满足施工受力要求)
②、横桥向计算(顺桥向桩间距为7米,横桥向桩间距为6米,共有12根桩,按四根桩受力计算,撞击力取400KN计算) M = (Q/N)×Lp
= (400/8)×9.6
= 480 KN·M
W = 0.0982(D^4-d^4)/D
= 0.0982×(0.273^4-0.257^4)/0.273
= 0.0042 M3
σ = M / W
= 480 / 0.0042
= 114285.7 KN/ M2
= 114.2 MPa ﹤ 145 MPa 故满足施工受力要求。

三、施工平台稳定性计算(按不利情况只放置一台钻机计算及副航道通航船舶撞击力计算)
1、顺桥向(撞击力取175KN计算)
K = M稳/M撞
= G总×B/2 /( Q撞× H)
= (Q1+Q2+Q3)×5.5/(175×1.5)
= (120+20+30)×5.5/(175×1.5)
= 3.56 > K=1.3
2、横桥向(撞击力取400KN计算)。
