电工技能基础培训
电工基本操作技能培训
电路短路故障排除是电工 基本操作技能之一，主要 是针对电路中出现的短路 问题进行排查和修复。
电路短路故障排除需要使 用万用表等工具检测电路 的电流值，确定短路的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
通过观察电路中是否有电 线接触不良、熔丝熔断等 现象，初步判断短路的位 置。
02 详细描述
03 观察法
04 电阻法
05 电压法
电路断路故障排除是电工 基本操作技能之一，主要 是针对电路中出现的断路 问题进行排查和修复。
电路断路故障排除需要使 用万用表等工具检测电路 的电阻值，确定断路的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
电工基本操作技能培训
目录
• 电工基础知识 • 电工安全操作规范 • 电工基本操作技能 • 电工常见故障排除 • 电工操作技能提升
01
电工基础知识
电的特性与原理
总结词
理解电的特性和工作原理是电工的基本要求，包括电的性质、电荷、电流、电 压等概念。
详细描述
电是一种自然现象，具有电荷、电场、电流等特性。电荷分为正电荷和负电荷， 它们在电场中受到力的作用而移动形成电流。电流的大小和方向决定了电场强 度和电势的变化。
漏电故障排除需要使用万 用表等工具检测电路的绝 缘电阻值，确定漏电的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
通过观察电路中是否有电 线破损、绝缘层老化等现 象，初步判断漏电的位置 。
使用绝缘电阻表测量电路 的绝缘电阻值，根据测量 结果判断绝缘是否良好， 从而确定漏电的位置。
开关更换
熟悉开关的拆卸和更换步骤，能够快速、准确地更换损坏的开关。
电工技能培训资料
04 电工故障排查与处理
故障排查方法与流程
01
02
03
04
观察法
通过观察设备外观、电线连接 、指示灯等判断是否存在故障
。
听诊法
通过听设备运行声音判断是否 存在异常响动或杂音。
触摸法
通过触摸设备表面感知温度、 振动等来判断设备是否正常工
作。
测试法
使用万用表、示波器等工具对 电路进行测试，确定故障部位
脉动直流电
电流方向保持不变， 但电压随时间变化。
低压电
电压低于1000V （对地）。
电工工具介绍
螺丝刀
钳子
剥线器
万用表
用于拧紧或拧松螺丝。
用于夹持或剪断金属丝。
用于剥离电线绝缘层。
用于测量电压、电流和 电阻等电气参数。
安全用电常识
01
02
03
04
不要在潮湿的环境中使用电器 。
不要在有易燃易爆物品的地方 使用电器。
电机与控制电路的安装与调试
详细描述
总结词：具备电机与控制电 路的安装、调试和故障排除
能力。
01
02
03
学习电机的工作原理，了解 不同类型电机的特性及应用
场景。
掌握电机控制电路的设计、 安装和调试方法，包括交流
电机、直流电机等。
04
05
学习常见电机控制电路故障 的诊断和维修技巧，如电机
不转、转速异常等。
05 电工实践操作案例
家用电器的安装与维护
总结词
掌握家用电器的安装与维护技 能，确保家庭用电安全。
冰箱的安装与维护
了解冰箱的工作原理，掌握安 装、清洁、维修等操作步骤， 确保冰箱正常运行。
空调的安装与维护
初级电工培训基础知识资料课件
力，大约平均需要投资2000元，不到建设投资的1/3。通
过提高电能效率节约下来的电力还不需要增加煤等一次性
资源投入，更不会增加环境污染。
所以，提高电能效率与加强电力建设具有相同的重要 地位，不仅有利于缓解电力紧张局面，还能促进资源节约 型社会的建立。
电气设备的额定值及电路的工作状态
1. 电气设备的额定值
40W的电灯照明25小时。
（2）电功率
电工技术中，单位时间内电流所作的功称为电功率。 电功率用“P ”表示：
P W UIt UI tt
国际单位制：U 【V】，I【A】，电功率P用瓦特【W】
电功率是用来表示电流做功快慢的物理量。 用电器正常工作时的电压叫额定电压，在额定电压下的 电功率叫做额定功率。
两种电源之间的等效互换
等效互换的原则：当外接负载相同时，两种电源模
型对外部电路的电压、电流相等。
I
I
+ US_
a 内阻改并联
+
Uab
Is
=
Us R0
IS
US R0
R0
a
+
Uab
R0
_ 内阻改串联
_
b Us = Is R0
b
两种电源模型之间等效变换时，电压源的数和电流
源的数值遵循欧姆定律的数值关系，但变换过程中内
IS R0
理想电压源和实际电压源模型的区别
U
S
I
电 压
R0U
输 出＋
0
I
源
＋
端U
模 型
－US
电 压－
RL
理想电压源的外特性
U
理想电压源内阻为零，因此输出电压
恒定； 实际电压源总是存在内阻的，因此
电工岗位技能培训内容
电工岗位技能培训内容一、电工职责及技能要求电工作为一种专业技术职业，负责安装、维护和修理电气设备。
他们在各种场所工作，如建筑工地、工厂、商业建筑、住宅等。
电工需要具备以下技能要求：1. 熟悉电气设备的安装和维修流程。
2. 掌握安全操作规程，确保工作过程中的安全。
3. 具备良好的沟通能力，能与客户和同事有效合作。
4. 熟悉电气系统的构造和原理，能够快速定位和解决故障。
5. 熟练掌握使用各种测量仪器的方法和技巧。
6. 具备良好的问题解决能力和创新思维，能够迅速应对各种复杂情况。
二、电工培训内容1. 电气安全知识- 电气安全意识的培养，理解电气事故的危害性以及预防措施的重要性。
- 掌握电气事故的常见原因，如短路、漏电等，并学习防范措施。
- 熟悉使用个人防护装备，如绝缘手套、绝缘鞋等。
2. 电气基础知识- 了解电流、电压、电阻等基本概念，以及它们之间的关系。
- 学习电路的基本组成和工作原理，包括串联电路、并联电路等。
- 掌握使用电路图进行故障排查和修复的方法。
3. 电气设备安装与维护技能- 学习电气设备的安装要求和步骤，包括电线的敷设、插座的安装等。
- 掌握电气设备的日常维护方法，如清洁、检查线路连接等。
- 学习电气设备的常见故障排查和修复方法，如更换损坏的元件等。
4. 测量仪器的使用- 学习使用万用表、电流表、电压表等测量仪器的方法和技巧。
- 掌握测量仪器的读数和单位的转换。
- 学习如何正确选择和使用测量仪器来检测电气设备的状态。
5. 电气系统的故障排除- 掌握故障排查的基本流程，包括观察、检测、分析和修复。
- 学习故障排查的常见技巧和方法，如分段法、排除法等。
- 熟悉常见故障的原因和解决方案，如短路、断路等。
6. 职业道德和沟通技巧- 培养良好的职业道德和职业素养，如守时、诚实、责任心等。
- 学习与客户和同事的有效沟通技巧，包括倾听、表达和解决问题的能力。
- 提供良好的客户服务，确保客户的需求得到满足。
电工日常培训内容
电工日常培训内容一、电工基础知识1. 电工的职责和工作范围：电工是负责安装、维修和检测电气设备及电力系统的专业人员。
他们需要掌握电气安全知识、电路基本原理、电气设备操作和维护等方面的知识。
2. 电工安全知识：电工在工作中需要注意电气安全，包括正确佩戴个人防护装备、遵守操作规程、正确使用工具和设备等。
3. 电路基本原理：电工需要了解电流、电压、电阻、功率等基本概念，掌握电路的串并联、电阻的计算等基本原理。
4. 电气设备操作和维护：电工需要熟悉各种电气设备的操作方法和维护要点，包括开关、插座、照明设备、电动机、变压器等。
5. 电工常用工具和仪器：电工需要熟悉和掌握常用的电工工具和仪器，如电压表、电流表、万用表、绝缘测试仪等。
二、电工安全培训1. 电工安全意识培训：电工需要具备良好的电气安全意识，了解电气事故的原因和后果，掌握应急处理措施，提高自身的工作安全意识。
2. 电气事故预防培训：电工需要了解电气事故的预防措施，包括正确使用工具和设备、定期检测和维护电气设备、正确操作电路等。
3. 电气火灾防护培训：电工需要了解电气火灾的危害和预防措施，包括正确使用电气设备、避免电线短路和过载、定期清理设备周围的杂物等。
4. 绝缘安全培训：电工需要了解绝缘材料的种类和性能，正确选择和使用绝缘材料，保证电气设备的绝缘安全。
三、电工技能培训1. 电气设备维修与故障排除培训：电工需要了解各种电气设备的维修和故障排除方法，包括故障诊断、零部件更换、电路修复等。
2. 电气图纸阅读培训：电工需要掌握电气图纸的阅读方法，了解电气图纸中的符号、线路连接和设备布置等内容，提高对电气系统的理解能力。
3. 电气安装技能培训：电工需要熟悉电气设备的安装方法和要求，包括电线的敷设、电缆的接头处理、设备的固定安装等。
4. 电气设备检测培训：电工需要掌握各种电气设备的检测方法和仪器的使用，包括电流、电压、绝缘电阻的检测等。
四、电工管理培训1. 安全生产管理培训：电工需要了解安全生产管理的相关法律法规和标准，掌握安全管理的基本原则和方法，提高安全生产意识和管理能力。

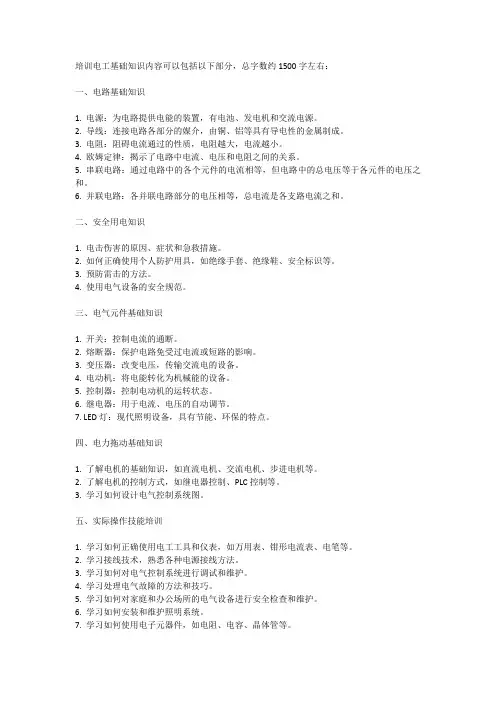

培训电工基础知识内容
培训电工基础知识内容可以包括以下部分，总字数约1500字左右：一、电路基础知识1. 电源：为电路提供电能的装置，有电池、发电机和交流电源。
2. 导线：连接电路各部分的媒介，由铜、铝等具有导电性的金属制成。
3. 电阻：阻碍电流通过的性质，电阻越大，电流越小。
4. 欧姆定律：揭示了电路中电流、电压和电阻之间的关系。
5. 串联电路：通过电路中的各个元件的电流相等，但电路中的总电压等于各元件的电压之和。
6. 并联电路：各并联电路部分的电压相等，总电流是各支路电流之和。
二、安全用电知识1. 电击伤害的原因、症状和急救措施。
2. 如何正确使用个人防护用具，如绝缘手套、绝缘鞋、安全标识等。
3. 预防雷击的方法。
4. 使用电气设备的安全规范。
三、电气元件基础知识1. 开关：控制电流的通断。
2. 熔断器：保护电路免受过电流或短路的影响。
3. 变压器：改变电压，传输交流电的设备。
4. 电动机：将电能转化为机械能的设备。
5. 控制器：控制电动机的运转状态。
6. 继电器：用于电流、电压的自动调节。
7. LED灯：现代照明设备，具有节能、环保的特点。
四、电力拖动基础知识1. 了解电机的基础知识，如直流电机、交流电机、步进电机等。
2. 了解电机的控制方式，如继电器控制、PLC控制等。
3. 学习如何设计电气控制系统图。
五、实际操作技能培训1. 学习如何正确使用电工工具和仪表，如万用表、钳形电流表、电笔等。
2. 学习接线技术，熟悉各种电源接线方法。
3. 学习如何对电气控制系统进行调试和维护。
4. 学习处理电气故障的方法和技巧。
5. 学习如何对家庭和办公场所的电气设备进行安全检查和维护。
6. 学习如何安装和维护照明系统。
7. 学习如何使用电子元器件，如电阻、电容、晶体管等。
8. 学习如何使用自动化控制设备，如变频器、伺服器等。
9. 学习如何进行电气安装工程的施工和验收规范。
六、相关法律法规和职业道德培训1. 了解《中华人民共和国电力法》等相关法律法规，明确电工的职业责任和权利。
初级电工基础知识培训教程
初级电工基础知识培训教程第一章：电的基础知识1.1电的定义与特性电是一种物质微粒-电子在导体中的移动形成的现象。
电具有电量、电压、电流等特性。
电的运动形式可以是直流或交流。
1.2电路电路是指导体中电流的路径，包括电源、导线、元件等。
电路可以分为串联电路和并联电路。
1.3电压、电流和电阻电压是电势差，表示单位电荷在电场中所具有的能量差异。
电流是单位时间内通过导体的电荷量。
电阻是导体对电流流动的阻碍程度。
第二章：电工工具与设备2.1常用电工工具电工工具包括螺丝刀、扳手、钳子、剥线钳、万用表等。
这些工具用于电路的组装、接线、测量等工作。
2.2常用电工设备常用电工设备包括电压表、电流表、绝缘电阻测试仪、电钳、电焊机等。
这些设备用于测量电路参数、检测电路故障、实施电路维修等。
第三章：电路基本知识3.1电路元件电路元件包括电源、开关、导线、电阻、电容、电感等。
电源提供电压，开关控制电流的通断，导线传输电流，电阻控制电路的电阻，电容储存电荷，电感储存电能。
3.2串联电路与并联电路串联电路是指电流依次通过多个元件，电压相加，电阻相加。
并联电路是指电流分流通过多个元件，电压相同，电阻按平行计算。
第四章：电路连接与安装4.1连接方法电路连接方法包括焊接、螺纹连接、插接等。
焊接是将导线与元件通过熔化的焊条相连接，螺纹连接是通过螺纹将元件与导线紧固在一起，插接是将导线插入插座中。
4.2安装要求电路安装要求包括导线的规格、绝缘材料的选择、开关和插座的安装位置等。
导线规格需要根据电流大小选择合适的导线截面积，绝缘材料应具备良好的绝缘性能，开关和插座的安装位置应便于使用。
第五章：电路故障排除与维修5.1故障排除的基本方法电路故障排除的基本方法包括逐级排查、检测电路参数、测量电路波形等。
逐级排查是从电源开始逐一检查每个元件的工作情况，检测电路参数可通过仪器测量电压、电流等，测量电路波形可通过示波器获取电路信号的波形。
5.2常见电路故障与处理方法常见电路故障包括开路、短路、过载等。
电工基础课程培训计划方案
一、培训目标1. 使学员掌握电工基础知识，具备基本的电工技能。
2. 培养学员安全用电意识和操作规范，确保工作安全。
3. 提高学员在实际工作中解决电气问题的能力。
二、培训对象1. 对电工行业感兴趣的人员。
2. 从事电工行业但缺乏基础知识的从业人员。
3. 需要提升电工技能的电工爱好者。
三、培训时间1. 总共120学时，分为理论教学和实训教学两部分。
2. 理论教学：每周2次，每次2学时，共60学时。
3. 实训教学：每周2次，每次2学时，共60学时。
四、培训内容1. 电工与电子基础知识- 电路及基本物理量- 欧姆定律- 电阻的联接- 电功和电功率- 磁和电磁- 直流电路- 交流电路- 三相电路- 常用半导体器件- 基本放大电路2. 电气安全与操作规范- 安全用电基本知识- 电工作业人员的安全职责- 安全防护技术与电气设备知识- 手持电动工具的安全使用- 移动式电气设备的使用- 静电防护3. 电工工具与材料- 仪表、照明、工具、材料- 电工材料知识- 量具知识4. 电气故障检修与维护- 电气故障检修- 配线与安装- 电气线路调试- 电机测试- 电子线路安装与调试五、培训方法1. 理论教学：采用多媒体课件、案例分析、互动讨论等方式，使学员掌握电工基础知识。
2. 实训教学：在专业电工实验室进行实际操作，让学员亲手体验电工技能。
3. 课后辅导：安排教师进行课后辅导，解答学员在学习过程中遇到的问题。
六、考核方式1. 理论考核：占总成绩的40%，包括笔试和口试。
2. 实训考核：占总成绩的60%，包括实操考核和作业考核。
七、培训效果评估1. 学员对电工基础知识的掌握程度。
2. 学员在实际操作中的技能水平。
3. 学员对电气安全与操作规范的遵守情况。
八、培训计划实施1. 制定详细的培训计划，明确培训内容和时间安排。
2. 安排专业教师进行授课，确保教学质量。
3. 定期组织学员进行考核，及时发现问题并进行调整。
4. 建立学员档案，记录学员的学习情况和考核成绩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．中性点直接接地系统： 系统中性点经一无阻抗（金属性）接地线接
地的方式成为中性点直接接地。此接地系统一般 应用在接有单相负载的低压（380/220V）配电 系统和电力系统高压（110kV以上）输电线路上。
第3页
2019/8/4
电力系统的中性点运行方式
3．中性点经阻抗接地系统： 在系统中性点与大地之间用一阻抗相连的接地方式称为
常用电工工具的种类及使用
第9页
2019/8/4
常用电工工具的种类及使用
电工钢丝钳的使用： 电工钢丝又称克丝钳、老虎钳、俗称钳子，有铁柄和绝
缘柄两种，电工应使用500V以上带绝缘柄的电工钳，其结构 及用途如上图所示： 使用电工钳的注意事项：
① 使用前应检查钳子的绝缘状况，以免带电操作时发生 触电事故。②用钳子剪切导时,若导线带电，应单根剪切以免 发生短路故障。③带电作业时，手与钳子金属部份应保持 2cm以上的距离,不得触到金属部份。
变压器
变压器功能： ①．变电压——电力系统。 ②．变电流——电流互感器。③．变电阻——电子电路 中阻抗器。（喇叭的输出变压器） 变压器的应用：
发电厂
1.05万 伏升 压
输电
线
22万 降
伏
压
变电 站 1万伏 降
压
安全气道
油表
储油柜 吸湿计
… 降压
实验室
380 / 220 伏
气体继电器 高压套管
低压套管 分接开关
油箱
讯号式温度计
铁芯 绕组
放油阀门
常用电工工具的种类及使用
螺丝刀： 螺丝刀是拆卸或安装坚固螺钉的稳固工具（俗称起子）。根据头部可分为（平头）
一字或（梅花）十字两种。如图：
使用螺丝刀的注意事项： 不可使用金属杆直通柄顶的螺丝刀，
因带电作业时容易引起电线短路及触电的 危险。
螺丝刀头部应与螺丝尾槽紧密结合， 用力均匀、防止打滑损坏螺丝槽口。
电力系统的无功功率损耗由两部分组成：电力系统中的线路无功损耗和变压器中 的无功损耗、线路电抗中的无功损耗与线路电流的平方成正比，线路电纳中的无功功 率是容性的，又称为电功率，也可把它看成是无功电源变压器的无功损耗，包括励磁 无功损耗和电抗中的无功损两部分。 5.对负荷功率因数的要求：
一般高压供电的负荷功率因数应在0.9以上；低压供电负荷的功率因数应在0.85以 上。无功的备用容量一般取最大无功功率负荷的7％～8％。
中性点经阻抗接地。根据接地电阻器
电阻值的大小，接地系统分为高电阻接地和低电阻接地。
（1）高电阻接地：此种方式接地电流较小，通常在5～10A 范围内，但至少应等于系统对地的总
电容电流。保护方式需要配合接地指示器或警报器，保证故 障时线路立即跳脱。
（2）低电阻接地：增大接地短路电流，使保护迅速动作， 切除故障线路。电阻值的大小，必须使系统具有足够的最小 接地故障电流（大约400A以上），保证接地继电器准确动 作。目前我国大城市10kV配电网的接地方式大多采用经低 电阻接地的方式。
常用电工工具的种类及使用
电工刀使用： 电工刀主要用来剖削和切割导线绝缘层
及其它电工器材，电工刀一盘没有绝缘层， 为安全起见禁止带电操作使用。电工刀的结 构及使用方法如右图：
活动板手使用： 活动板手是紧固或松开螺母的
工具，常用活动板手的规格有： 150mm×19mm、 200mm×24mm、 300mm×36mm等。使用方法如左 图：
第4页
2019/8/4
无功功率平衡
1.无功功率平衡： 电力系统中无功电源所发出的无功功率应与系统中的无功负荷及无功损耗相平
衡，同时还应有一定的无功功率备用电源。 2.无功电源：
电力系统的无功电源包括同步发电机、调相机、电容器、静止无功补偿器等。 3.无功负荷：
电力系统的无功负荷指的是用电设备所吸收的无功功率，以异步电动机需用的无 功功率占的比重最大，一般综合负荷的功率因数为0.6～0.9。 4.无功功率损耗：
尖嘴钳的使用： 用法和钢丝钳基本一样，
主要是用于狭小的操作空间。 其结构如右图所示：
常用电工工具的种类及使用
剥线钳的使用： 剥线钳是用来剥除截面积为4
平方以下导线端头的绝缘层的专 用工具，剥线有0.5~3mm的多个 切口，使用时应注意选择切口直 径方法如右图所示：
常用电气符号
常用电气符号
常用电气符号
常用电气符号
常用电气符号
常用电气符号
单相电器控制线路
在工厂企业和一般家庭中，灯具是应用极为广泛的一种电器，灯具的接线安
装应做到安全、美观、合理、并且便于维修。用一单联开关控制一个灯是最为简单
的控制电路，安装时应注意灯的额定电压是否符合电源电压的要求。控制线路如下
电工基础技能培训
电力系统的中性点运行方式
1．中性点不接地系统： 系统中性点不接地是指系统中性点对地绝缘。当系
统发生单相接地故障后系统的三相对称关系并未破坏， 仅中性点及各相对地电压发生变化，中性点的电压上升 到相电压，非故障相对地电压值增大为倍相电压，故对 于该中性点不接地系统可以带故障继续运行2小时。故 障相接地点的对地故障电流为正常运行时对地电容电流 的3倍。 在我国配电网电压在10～35kV之间的架空线 路多采用此接地方式。
斜口钳的使用： 斜口钳又称断线钳，主
要用来剪断导线。其结构如 左图所示：
常用电工工具的种类及使用
压线钳的使用： 压线钳分为手动压钳和手动液压钳两种，用于
导线或电缆的连接，不同规格的导线应用不同规格 的铜线耳端子或铜线直通进行连接。液压钳及手动 压线钳的结构如上图：
常用电工工具的种类及使用
手电钻及冲击电钻： 电钻分为手电钻和冲
击钻两种，将钻头装好 后可在建军筑物或工件 上钻孔，普通手电只能 旋转无冲击动作，适用 于工件上无冲击的转孔 工作。冲击电钻有旋转 也有冲击动作，可在建 筑墙体或水泥板上钻孔， 视功率大小可钻6厘或20 厘等孔径。其外型结构 如右图：
第13页
2019/8/4
常用电气符号
常用电气符号
常用电气符号
图1： L（火线） 开关
图1
灯 N（零线）
有时为了方便，需要在两地控制一个灯。例如楼梯灯上的照明，要求在 楼上楼下都能控制开与关，此接法需用两个双联开关才能实现其操作控制， Ｋ1、Ｋ2均为1×2单刀双掷开关，控制线路如图2。
三相电动机
