铸件浇冒口分离器EP-3015
去除铸件浇冒口的手段
去除铸件浇冒口的手段摘要：一、引言二、铸件浇冒口的定义与作用1.浇冒口的含义2.浇冒口在铸造过程中的作用三、去除铸件浇冒口的原因1.浇冒口对铸件质量的影响2.浇冒口对生产效率的影响四、去除铸件浇冒口的方法1.机械去除1.手工工具去除2.机械设备去除2.热处理去除1.退火处理2.回火处理3.化学去除1.化学腐蚀剂2.电解去除五、去除铸件浇冒口的注意事项1.选择合适的去除方法2.操作过程中的安全防护3.避免对铸件本体造成损伤六、总结正文：一、引言在铸造行业中，铸件浇冒口的去除是一个重要的环节。
浇冒口是在铸造过程中用来引导熔融金属流入铸型的部件，它的存在有助于铸件的形成。
然而，在铸件成型后，浇冒口需要被及时去除，以便进行后续的加工和检验。
本文将介绍去除铸件浇冒口的方法及其注意事项，以提高铸件生产过程中的效率和质量。
二、铸件浇冒口的定义与作用1.浇冒口的含义浇冒口是指在铸造过程中，连接熔融金属与铸型的部件。
它通常位于铸型的上部，通过引导熔融金属流入铸型，从而实现铸件的成型。
2.浇冒口在铸造过程中的作用浇冒口在铸造过程中的作用主要体现在以下两个方面：（1）引导熔融金属流入铸型，保证铸件的成型质量；（2）在铸件凝固过程中，提供一定的通道，使气体和渣滓顺利排出，降低铸件内部的缺陷。
三、去除铸件浇冒口的原因1.浇冒口对铸件质量的影响浇冒口的存在可能会导致铸件质量的不稳定，如铸件表面粗糙、内部缺陷等问题。
此外，浇冒口与铸件连接处容易产生缩孔、裂纹等缺陷，影响铸件的整体质量。
2.浇冒口对生产效率的影响浇冒口需要消耗一定的熔融金属，增加了金属的消耗量。
同时，在去除浇冒口的过程中，容易产生飞溅和熔渣，对生产环境造成污染，降低生产效率。
四、去除铸件浇冒口的方法1.机械去除（1）手工工具去除：使用锤子、扁铲等工具，对浇冒口进行敲击、刮擦，直至完全去除。
（2）机械设备去除：采用锯、切削刀具等机械设备，对浇冒口进行切割、去除。
铝合金砂型铸造案例分析- 浇冒口系统设计
横浇道尺寸 内浇口尺寸
使用以上信息，我们就可以建议一模4件的 初始工艺设计方案。
为什么没有加次冒口2、3？
在初始设计中，我们将验证从主冒口浇注 产生的温度分布变化能否使所有的凝固顺 序都指向主冒口，而不用加次冒口。如果
不行的，再添加冒口或冷铁等。
接下来，对初始设计工艺进行模拟。使用 FLOWCast™模拟充型过程，使用
及最大出品率的冒口尺寸。
联系方式 天津富宇创想科技有限公司
公司网站：
冒口冒口2推荐直径推荐直径15英寸英寸x高高3英寸英寸冒口冒口3尺寸相同直径尺寸相同直径15英寸英寸x高高3英寸英寸接下来使用浇注系统设计向导接下来使用浇注系统设计向导gatingdesignwizard?确定最优浇注时间确定最优浇注时间直浇道横浇道及内浇口尺寸直浇道横浇道及内浇口尺寸最优浇注时间最优浇注时间直浇道形状直浇道形状浇口位置浇口位置浇注系统截面比浇注系统截面比直浇道直径直浇道直径横浇道尺寸横浇道尺寸内浇口尺寸内浇口尺寸使用以上信息我们就可以建议一模使用以上信息我们就可以建议一模4件的初始工艺设计方案
行分析，得到铸件模数*。根据模数就可以
知道铸件每部分的凝固顺序，并用来确定冒 口或浇口放置的最佳位置及给出冒口尺寸。
*注: 传统的模数定义为——体积：表面积，SOLIDCast使用的是热 模数，这比传统的方法要准确的多。
铸件上的模数分布
冒口设计向导（Riser Design Wizard）通 过分析铸件上的模数分布，给出推荐的冒
铸件上的缩松（弥散的缩松）分布
X-Ray View
结论
使用浇注系统设计向导和冒口设计向导， 我们可以很快的设计出铸件工艺方案。使 用FLOWCast和SOLIDCast可以快速验证
高锰钢铸件浇冒口去除方法
高锰钢铸件浇冒口去除方法
高锰钢铸件浇冒口和缺陷补焊处的去除和切割，一般有5种方法可用。
其中第一种方法最佳，能最大限度地减少铸件裂纹的产生，保证铸件的质量：
1.用锤击方法清除冒口。
2.用鉬丝切割方法清除冒口，该种方法成本高。
3.铸件冷却后或水韧处理后，用火焰切割。
水韧处理后切割冒口时，铸件可浸在水中，冒口部分外露，以防铸件本体受热后升温。
切割面应用砂轮打磨4~5mm的厚度，以防有裂纹残存，并通过打磨去掉有大量马氏体组织的表面层。
此种方法用于经过热处理的铸件。
在水中切割，水温不要超过50℃。
铸件冷却后用火焰切割，切割处离铸件表面40-50mm处，也在水中切割。
4.铸件未冷却，用火焰热切割。
切割铸态高锰钢铸件时，可以使用热切割的方法。
在红热状态下铸件打箱，500~700℃时热切浇冒口。
切割之后在热处理之前应用砂轮将切割面打磨掉一层（厚度小于5mm）。
5.热处理时热切割。
此种方法是铸件加热到500~700℃时进行热切割，切后打磨切割表面，然后立即入炉继续升温。
无论使用哪种热切割方法，都应尽量加快火焰切割的速度，要一次完成，避免反复加热使铸件本体温度升高。
铸件冒口去除工艺流程
铸件冒口去除工艺流程Removing risers is a crucial step in the process of casting. 去除铸件冒口是铸造过程中至关重要的一步。
This step involves cutting off the extra material from the casting, which helps improve the quality of the final product. 这一步骤涉及从铸件上切割掉多余的材料，有助于提高最终产品的质量。
There are different methods and techniques used for removing risers, and the choice of method depends on the material being used and the specific requirements of the casting. 去除冒口有不同的方法和技术，选择哪种方法取决于使用的材料和铸件的具体要求。
One common method for removing risers is through sawing or cutting. 除冒口的常用方法之一是通过锯割或切割。
This involves using various tools such as saws, grinders, or cutting torches to cut off the riser from the casting. 这涉及到使用各种工具，如锯子、磨削机或切割喷灯来切割铸件上的冒口。
It is important to ensure that the cutting process is done carefully to avoid damaging the casting. 重要的是要确保切割过程仔细进行，以避免损坏铸件。
去除铸件浇冒口的手段
去除铸件浇冒口的手段摘要：一、铸件浇冒口的去除方法简介1.机械加工2.热处理3.冷加工4.电解加工5.激光加工二、各种去除方法的优缺点分析1.机械加工2.热处理3.冷加工4.电解加工5.激光加工三、去除铸件浇冒口的方法选择与应用1.根据铸件材料选择2.根据铸件结构选择3.根据生产效率选择4.根据加工成本选择正文：去除铸件浇冒口是铸件加工过程中的一个重要环节，关系到铸件的尺寸精度、表面质量以及内部质量。
本文对目前常用的去除铸件浇冒口的方法进行了总结和分析，旨在为铸件生产厂家提供参考。
一、铸件浇冒口的去除方法简介1.机械加工：通过车床、铣床等机械设备对铸件浇冒口进行切削去除。
这种方法适用于批量较小、结构简单、尺寸精度要求不高的铸件。
2.热处理：利用铸件材料在一定温度下发生相变或长大的特性，通过热处理方法使浇冒口自然脱落。
这种方法适用于铸铁、铸钢等热处理性能较好的材料。
3.冷加工：采用冷拔、冷轧等方法，通过外力作用使铸件浇冒口断裂，从而实现去除。
这种方法适用于不锈钢、耐热钢等冷加工性能较好的材料。
4.电解加工：利用电解作用于铸件浇冒口，使其发生氧化、腐蚀，从而达到去除的目的。
这种方法适用于导电性能较好的材料，如铜、铝合金等。
5.激光加工：通过高能激光束对铸件浇冒口进行瞬间高温加热，使其熔化、蒸发或汽化，从而实现去除。
这种方法适用于高精度、高效率的加工场合，尤其适用于难加工材料和复杂结构的铸件。
二、各种去除方法的优缺点分析1.机械加工：优点是设备简单、操作方便、适应性广；缺点是加工效率低、精度不高、容易产生废料和毛刺。
2.热处理：优点是无切削力、无屑、无毛刺；缺点是加工周期较长、对热处理工艺要求较高。
3.冷加工：优点是加工速度快、精度高、表面光洁度好；缺点是加工应力较大、容易产生变形和裂纹。
4.电解加工：优点是加工精度高、无接触、无切削力；缺点是设备复杂、成本高、对电解液和工艺要求严格。
5.激光加工：优点是加工速度快、精度高、无接触、无切削力；缺点是设备昂贵、加工成本高、对激光功率和工艺要求严格。
铸件浇口分离技术
铸件浇口分离技术

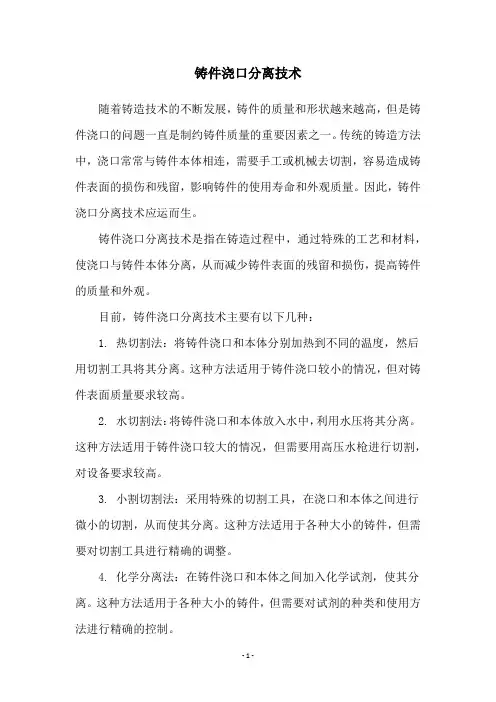

随着铸造技术的不断发展，铸件的质量和形状越来越高，但是铸件浇口的问题一直是制约铸件质量的重要因素之一。
传统的铸造方法中，浇口常常与铸件本体相连，需要手工或机械去切割，容易造成铸件表面的损伤和残留，影响铸件的使用寿命和外观质量。
因此，铸件浇口分离技术应运而生。
铸件浇口分离技术是指在铸造过程中，通过特殊的工艺和材料，使浇口与铸件本体分离，从而减少铸件表面的残留和损伤，提高铸件的质量和外观。
目前，铸件浇口分离技术主要有以下几种：
1. 热切割法：将铸件浇口和本体分别加热到不同的温度，然后用切割工具将其分离。
这种方法适用于铸件浇口较小的情况，但对铸件表面质量要求较高。
2. 水切割法：将铸件浇口和本体放入水中，利用水压将其分离。
这种方法适用于铸件浇口较大的情况，但需要用高压水枪进行切割，对设备要求较高。
3. 小割切割法：采用特殊的切割工具，在浇口和本体之间进行微小的切割，从而使其分离。
这种方法适用于各种大小的铸件，但需要对切割工具进行精确的调整。
4. 化学分离法：在铸件浇口和本体之间加入化学试剂，使其分离。
这种方法适用于各种大小的铸件，但需要对试剂的种类和使用方法进行精确的控制。
铸件浇口分离技术的应用可以提高铸件的质量和外观，减少铸造过程中的损失和浪费，促进铸造行业的可持续发展。
切割浇冒口操作规程
切割浇冒口操作规程切割浇冒口操作规程一、目的及范围切割浇冒口是铸造过程中的一项重要操作，旨在确保铸件质量，提高生产效率。
本操作规程适用于铸造工厂的浇注工段。
二、安全要求1. 操作人员必须穿戴好防护装备，包括耐热手套、防护面罩、防护眼镜等。
2. 操作人员必须穿戴好劳动保护用品，如工作服、防滑鞋等。
3. 操作人员必须经过相关培训，并具备切割设备的操作经验。
三、操作流程1. 检查切割设备的工作状态，确保切割设备能够正常运行。
2. 将待切割的铸件移至切割操作区域，并固定好。
3. 根据铸件的形状和要求，在铸件上标出切割线，并确保切割线清晰可见。
4. 戴上耐热手套，并调整切割设备的刀片，确保刀片锋利且稳定。
5. 使用切割设备按照标出的切割线进行切割，保持手握切割设备稳定。
6. 切割完成后，将切割下来的浇冒口置于指定区域，方便后续处理。
7. 将切割后的铸件进行清理，确保浇口没有残留物。
8. 定期检查切割设备的刀片，及时更换损坏或过期的刀片。
四、注意事项1. 切割时要注意操作平稳，切割速度要适中，避免切割过快或过慢导致问题。
2. 切割时要注意安全，刀片锋利，避免切割到自己或其他人。
3. 切割时要注意保持切割线的准确性，避免切割偏差。
4. 切割完毕后要及时清理铸件和切割设备，保持工作区域整洁。
5. 切割设备的维护保养要做好，刀片要及时更换。
五、操作记录每次进行切割浇冒口操作时，操作人员必须填写操作记录表，记录切割的日期、铸件编号、切割设备状况等相关信息。
六、操作纠错措施1. 如果切割设备出现故障，应立即停止操作，及时通知维修人员进行检修。
2. 如果切割线偏移较大，应及时停止操作，重新标出切割线，并重新进行切割。
3. 如果切割浇冒口后仍有残留物，应及时清理，并重新进行切割。
以上就是切割浇冒口操作规程的内容，操作人员在进行切割浇冒口操作时务必按照规程进行，保证铸件质量和操作安全。
去除铸件浇冒口的手段
去除铸件浇冒口的手段（最新版）目录1.铸件浇冒口的定义和作用2.铸件浇冒口去除的必要性3.铸件浇冒口去除的方法4.铸件浇冒口去除的注意事项5.结论正文一、铸件浇冒口的定义和作用铸件浇冒口是铸造过程中，连接模具和浇注系统的短管，它起到了引导熔融金属从浇注系统流入模具，同时对熔融金属进行缓冲、稳流和散热的作用。
铸件浇冒口的设计直接影响到铸件的质量和生产效率。
二、铸件浇冒口去除的必要性在铸件生产过程中，浇冒口在完成引导熔融金属的任务后，会形成多余的部分，这部分被称为铸件浇冒口。
铸件浇冒口不仅影响铸件的外观质量，而且可能对铸件的使用性能造成影响，因此需要去除。
三、铸件浇冒口去除的方法1.机械去除法：通过机械设备，如铣床、磨床等，直接将铸件浇冒口切削或磨除。
这种方法适用于各种材质和大小的铸件，但可能产生废料和粉尘，对环境造成污染。
2.熔化去除法：将铸件加热至一定的温度，使铸件浇冒口熔化，然后凝固，从而将其去除。
这种方法适用于铸铁等易熔化的材料，但对温度控制要求较高，且可能对铸件造成热应力。
3.化学去除法：通过腐蚀性液体，如酸液，对铸件浇冒口进行腐蚀，使其逐渐溶解并脱落。
这种方法适用于去除较小的铸件浇冒口，但对操作人员的安全和环境保护要求较高。
四、铸件浇冒口去除的注意事项1.在去除铸件浇冒口时，应尽量避免对铸件主体造成损伤，以免影响其使用性能。
2.对于大型铸件，应采用适当的方法，避免因操作不当导致的铸件变形或破坏。
3.在进行化学腐蚀时，应确保操作人员的安全，佩戴好相应的防护设备，同时对废液进行妥善处理，避免对环境造成污染。
五、结论铸件浇冒口的去除是铸件生产过程中必不可少的一环，合理的去除方法可以提高铸件的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
◆ 技术参数
规格
ＥＰ－３０(15)
全長
重量 破坏力 开口宽 楔铁尖端宽 楔铁根部宽 楔铁厚度 楔铁長
ｍｍ
Kg
ｋＮ
ｍｍ
ｍｍ
ｍｍ
ｍｍ
ｍｍ
488
8
68
15
12
60
16 120
◆ 用途
在清理铸件与冒口・浇道工序时、代替 人工锤击的方式进行去除清理的工具。
◆ 使用范围
◎ 铸件与冒口・浇道距离 ：12mm～60mm ◎ 冒口・浇道的断面大小 ：20mm×20mm ※ 比较适合清理小型工件的冒口・浇道。
◎ 楔铁部位造型小、使用范围广
楔铁部位采用平户独有的特殊工艺及设计技术、 实现了不打滑・破坏力大・开口幅度宽的特点。 从小间隙到大间隙不但使用范围广、还特别耐用。
※ 标准规格外、还可根据客户的要求设计 并安装特殊的楔铁・悬挂机构以及操作把手。
◆ 特点
◎ 机体小、重量轻、压力大
平户生产的高压泵结构合理性能高、使分离器在保持 强大破坏力的同时、实现了分离器的小型化及轻量化。
◎ 操作起来非常方便、不易劳累
平户分离器不但楔铁部位可自由转动、还可根据 工作现场（流水线或地面用）的需求、安装各种悬挂 机构和操作把手、使分离器在任何情况下都可以 直向・斜向・横向使用、非常方便。
