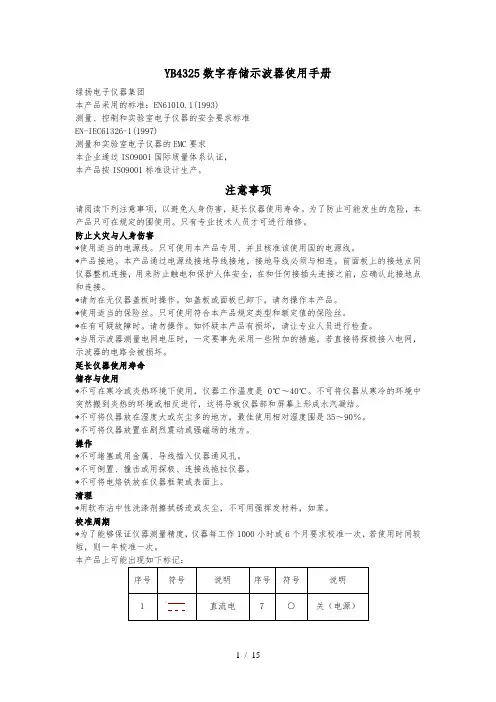

YB4325数字存储示波器使用手册绿扬电子仪器集团本产品采用的标准：EN61010.1(1993)测量、控制和实验室电子仪器的安全要求标准EN-IEC61326-1(1997)测量和实验室电子仪器的EMC要求本企业通过ISO9001国际质量体系认证，本产品按ISO9001标准设计生产。
注意事项请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。
为了防止可能发生的危险，本产品只可在规定的围使用。
只有专业技术人员才可进行维修。
防止火灾与人身伤害*使用适当的电源线。
只可使用本产品专用、并且核准该使用国的电源线。
*产品接地。
本产品通过电源线接地导线接地，接地导线必须与相连。
前面板上的接地点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接地点和连接。
*请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
*使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
*在有可疑故障时。
请勿操作。
如怀疑本产品有损坏，请让专业人员进行检查。
*当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网，示波器的电路会被损坏。
延长仪器使用寿命储存与使用*不可在寒冷或炎热环境下使用，仪器工作温度是0℃～40℃。
不可将仪器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器部和屏幕上形成水汽凝结。
*不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度围是35～90％。
*不可将仪器放置在剧烈震动或强磁场的地方。
操作*不可堵塞或用金属、导线插入仪器通风孔。
*不可倒置、撞击或用探极、连接线拖拉仪器。
*不可将电烙铁放在仪器框架或表面上。
清理*用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。
校准周期*为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较短，则一年校准一次。
简介您购买ＹＢ４３２５系列示波器为了确保正确使用，请在使用之前仔细阅读本说明书。
电子测量及仪器实验2示波器的使用
0V 辅助聚焦
阴极射线示波管
真空玻璃管 A3
＋15KV 后加速极
4
么么么么方面
Sds绝对是假的
1.光点扫描显示原理
0 0
Y1
uy1
1
0
2 3 4t
24
Ts
3
Y2
(a)
ux X1
0
t Tn
X2
(b)
6
触发电平
A A
C
B D
7
8
扫描方式： 自动：当没有触发信号时，自动进行扫描。 常态：没有触发信号时，不进行扫描，准备状态。 单次：有触发就扫描一次，无触发就准备。
1
屏幕
S
电子束
A2
Y
Uy UaLFra bibliotek图6.4 电子束的偏转
Ls
y 2bU a U y hyU y
2
比例系数称为示波管的偏转因数，单位为 cm/V，它的倒数Dy＝1／hy称为示波管的偏转 灵敏度，单位为V/cm。
3
电子枪
偏转系统
荧光屏
G1 K
G2
A1
A2
Y2
X2
~6.3V F
Y1
X1
亮度 Ug1

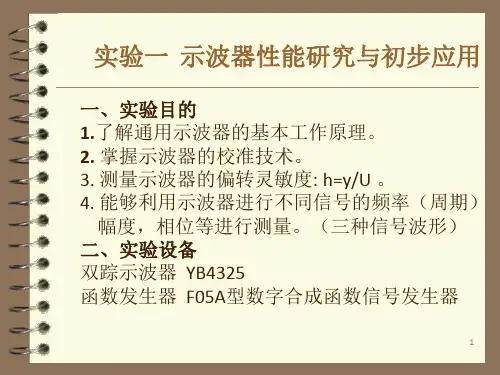

实验一 示波器性能研究与初步应用
一、实验目的 1.了解通用示波器的基本工作原理。 2. 掌握示波器的校准技术。 3. 测量示波器的偏转灵敏度: h=y/U 。 4. 能够利用示波器进行不同信号的频率（周期）
幅度，相位等进行测量。（三种信号波形） 二、实验设备 双踪示波器 YB4325 函数发生器 F05A型数字合成函数信号发生器
9
LCR-4235操作手册
LCR METER 4235 / 4236 / 42371.0中文操作手册目录1. 安全規範 ................................................................................................ 错误！未定义书签。
1.1 概說 ................................................................................................. 错误！未定义书签。
1.2 交流電源供應.................................................................................. 错误！未定义书签。
1.3 調整、維護與維修.......................................................................... 错误！未定义书签。
1.4 靜電 ................................................................................................. 错误！未定义书签。
2. 說明 ........................................................................................................ 错误！未定义书签。
3. 安裝 ........................................................................................................ 错误！未定义书签。
YB4328示波器的使用
fX
思考题
1. 如果单个波形不稳定，应如何调节？
2. 如何用示波器观察三角波的波形？
3. 在示波器荧光屏上得到一稳定的李萨如图形，Y轴
和X轴与图形交点数之比为
NY NX
7 3
，已知
f X =100Hz
求 f Y =？
4. 做李萨如图形实验时能否用“同步”功能把图形稳
定下来？为什么？
垂直工作方式(MODE)
通道1(CHl)
触发方式(TRIGMODE)
自动(AUTO)
触发信号源(TRIGSOURCE) 内(1NT)
内触发(1NTTRIG) 通道2(CH2)
电压微调旋钮置校准位置。
c．垂直偏转因数开关置于适当位置。
d．调节电平旋钮以获得稳定显示。
e．将扫描时间因数置于适当位置，使屏幕显示几个周期的波形。 f．将波形水平位移，使其中一个负峰与中心刻度线重合 (见图A点)。 8．将波形水平位移，使其中一个正峰与中心刻度线重合 (见图B点)。 h．从峰到峰测量垂直偏转度数(见图中A点—B点)。如果幅度测量 要求很高，或者光迹较粗，采用从峰的上线到上线或下线到下线的 测量方法，能获得较高的精度。
返回
其中电子枪包括：用于发射电子的阴极和加热用的灯丝，能控制 到达荧光屏上电子数目，以及调节光点亮度的控制极(栅极)，用 于调节聚焦的第一阳极和加速用的第二阳极。一般还有前置加速 极，所以电子枪是发射电子形成电子束部分。
偏转系统包括Y垂直偏转板和x水平偏转板，其上加电压后用， 就会产生按垂直方向和水平方向所加电压变化规律的偏转。
i．用下列公式计算峰到峰电压： 峰值电压(P—P)：垂直偏转幅度(DIV)x垂直偏转因数(V／DIV)x
探极衰减倍率
YB4328型双踪示波器测量正弦波波形的步骤
YB4328型双踪示波器测量正弦波波形的步骤在电工实际工作中，经常使用示波器测量电子线路某点的波形，以便能正确判断出故障。
职业学校学生参加维修电工高级工资格证书考试时，其中有一项考核内容是仪器仪表使用。
笔者从参加职业技能鉴定的经历看，利用示波器测量波形所占比例在90%以上，特别是在鉴定考试过程中，发现很多考生使用示波器的步骤不正确，没有掌握要点。
本文给出用YB4328型双踪示波器测量正弦波波形的步骤，测量其他波形的步骤大同小异。
2 测量步骤笔者以YB4328型双踪示波器为例，总结出测量正弦波波形大致有6个步骤。
2.1 调出扫描基线打开示波器电源，示波器电源指示灯亮，说明示波器已接通电源；按下CH2、自动（常态）按键，其他的按键不要按下；5分钟后，逆时针将“sec/div”旋钮转到左端，然后转动“辉度”“聚焦”“位移”等旋钮，在示波器中间显示一个亮点，该亮点的亮度要适中，面积要最小；最后顺时针转动“sec/div”旋钮，在荧光屏上得到一条水平亮线，该亮线就为扫描基线。
2.2 检查示波器将示波器探头的插头插到CH2插座上，探头开关要置于“×1”档上；然后将示波器的探头接到示波器本身所提供的方波校准信号上；再转动“Volts/div”和“sec/div”旋钮，直到在荧光屏上能看到3～5个左右稳定的方波波形；最后将“Volts/div”和“sec/div”旋钮的中间那个细旋钮（微调旋钮）顺时针转到最右端，不要用力过猛，以听到“啪”的一声为准；如果所显示的方波波形不稳定，就调“电平”旋钮，直到波形稳定为止。
计算方波的峰峰值和周期，方法是方波的峰峰值是方波波形最高点到最低点所占的格数（cm）乘以“Volts/div”的数值，周期为一个完整方波波形所占的格数（cm）乘以“sec/div”的数值。
计算结果若方波的峰峰值为0.5 V，周期为1 ms，则该示波器就是好的，否则示波器需要检修。
2.3 调出正弦波信号打开EE1410合成函数信号发生器（也可用其他函数发生器）的电源开关，使仪器通电工作；按下正弦波按键，选择正弦波。
示波器的使用实验要求综述

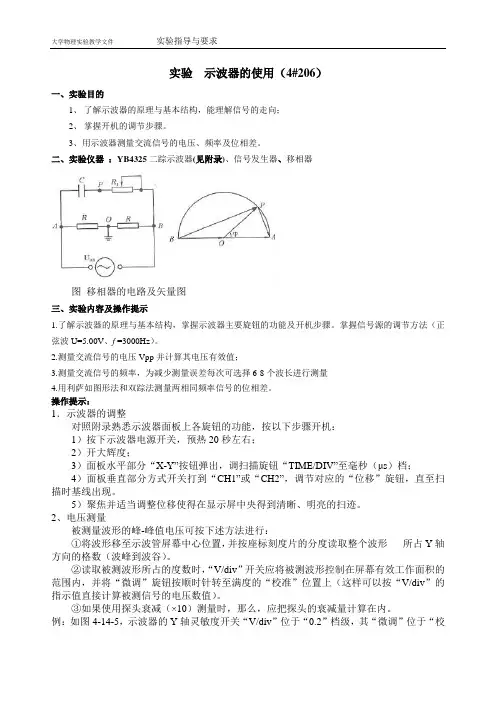

实验示波器的使用（4#206）一、实验目的1、了解示波器的原理与基本结构，能理解信号的走向；2、掌握开机的调节步骤。
3、用示波器测量交流信号的电压、频率及位相差。
二、实验仪器：YB4325二踪示波器(见附录)、信号发生器、移相器图移相器的电路及矢量图三、实验内容及操作提示1.了解示波器的原理与基本结构，掌握示波器主要旋钮的功能及开机步骤。
掌握信号源的调节方法（正弦波U=5.00V、f =3000Hz）。
2.测量交流信号的电压Vpp并计算其电压有效值；3.测量交流信号的频率，为减少测量误差每次可选择6-8个波长进行测量4.用利萨如图形法和双踪法测量两相同频率信号的位相差。
操作提示：1．示波器的调整对照附录熟悉示波器面板上各旋钮的功能，按以下步骤开机：1）按下示波器电源开关，预热20秒左右；2）开大辉度；3）面板水平部分“X-Y”按钮弹出，调扫描旋钮“TIME/DIV”至毫秒（μs）档；4）面板垂直部分方式开关打到“CH1”或“CH2”，调节对应的“位移”旋钮，直至扫描时基线出现。
5）聚焦并适当调整位移使得在显示屏中央得到清晰、明亮的扫迹。
2、电压测量被测量波形的峰-峰值电压可按下述方法进行：①将波形移至示波管屏幕中心位置，并按座标刻度片的分度读取整个波形所占Y轴方向的格数（波峰到波谷）。
②读取被测波形所占的度数时，“V/div”开关应将被测波形控制在屏幕有效工作面积的范围内，并将“微调”旋钮按顺时针转至满度的“校准”位置上（这样可以按“V/div”的指示值直接计算被测信号的电压数值）。
③如果使用探头衰减（×10）测量时，那么，应把探头的衰减量计算在内。
例：如图4-14-5，示波器的Y轴灵敏度开关“V/div”位于“0.2”档级，其“微调”位于“校准”位置，此时，如果被测波形占Y 轴的座标幅度H 为5div ，则此信号电压即为1V ，即 )(/div H div V V p p ⨯=-。
如果经探头×10测量时，示波器面板上的作用开关位置不变，显示波形的幅度H 仍为5div ，那么，应该把探头衰减10倍的因素考虑在内，因此被测信号电压即为p p V -10，即10)(/⨯⨯=div H div V V 。
模拟电子技术实验EWB讲义
模拟电子技术实验指导书上海科技学院2006年1月前言《电子技术基础》课程是电子信息类专业学生必须掌握的一门专业基础课程，它是这些专业的学生学习本专业后续课程的基础，因此必须认真地对待。
为使学生在学习《电子技术基础》课程的同时增强实践操作技能的培养，特重新编写《模拟电子技术实验指导书》以帮助学生进一步理解书本知识，从而使学生既理论联系实践，又实践联系理论，真正为培养电子类专业高等职业技术人才打好扎实的基础。
本指导书共设有28个实验内容，既要求学生能在计算机上用电子工作平台（EWB5.0）进行软件仿真实验，又要求学生能在实验室里进行具体硬件的操作实验，实际使用中可根据需要选做大部分实验内容。
本书内容包括了低频电子线路和高频电子线路的主要实验，也涵盖了课堂教学中的主要内容，因此认真完成规定的实验，必将对加深理解《电子技术基础》课程书本知识起到极大的作用。
实验中所用到的仪器设备，多数是目前尚属比较先进的，因此熟练掌握这些仪器的操作和使用方法，必将为学生今后的实验、生产实习乃至参加工作带来莫大的方便；为使学生能正常的实验，有些仪器和EWB5.0的使用操作方法编于本书的附录部分，供学生在实际操作中参考。
本书中的实验内容都由编者实际操作和测量过，同时也经过数届学生的使用，证明这些实验具备可操作性、实验结果可重复性及与理论分析的基本一致性。
本次重编，除对原书中的个别错误之处进行改正外，还对部分实验的实验原理、实验步骤与内容作较大的改动，以更适合我校实验室目前的条件。
由于改版时间仓促，仍难避免出现错误，请读者不吝指教。
周永柏2006.1电子技术实验的要求与方法实验要求一．实验前预习准备1.仔细阅读实验讲义及课本中的有关章节，明确实验目的和任务，了解实验基本原理，熟悉实验线路、实验方法及实验步骤。
2.明确实验中要观察的现象、需记录的实验数据、将要使用的仪器设备及元器件规格和各注意事项。
3.学生只有在认真预习本次实验内容并写好预习报告的基础上，才能到实验室进行实验，预习不合格者不得参加本次实验。
YB4320双踪示波器
如果选择通道1，如下设定控制键： 垂直方式开关……CH1 触发方式开关……AUTO 触发源开关……INT
将垂直工作方式设定为双踪。这时可以很方便地显示 两个波形，如果改变了Time/Div范围，示波器会自动 选择交替或断续。
如果要测量相位差，带有超前相位的信号应该是触发 信号。
轴的信号。
（22）、（29）交流—接地—直流 耦合选择开关 （AC—GND—DC）
择垂直放大器的耦合方式
交流（AC）垂直输入端由电容器来耦合。 接地（GND）放大器的输入端接地。 直流(DC) 垂直放大器输入端与信号直接耦合。
（25）、（23）Volts/Div衰减器开关（VOLTS/DIV） 用于选择垂直偏转灵敏度的调节。 如果使用的是10:1的探头，计算机将幅度×10。 （26）、（32）垂直微调旋钮（VARIABLE） 垂直微调用于连续改变电压偏转灵敏度
（23）、（35）垂直移位（POSITION） 调整轨迹在屏幕中的垂直位置。
垂直方式工作按钮（VERTICAL MODE） 选择垂直方向的工作方式
（34）通道1选择（CH1）屏幕上仅显示CH1的信号。 （28）通道2选择（CH2）屏幕上仅显示CH2的信号。 （34）、（28）双踪选择（DUAL）同时按下CH1和
该旋钮顺时针方向旋到底，垂直方向的灵敏度下降到 2.5倍以上，该旋钮用于连续调节垂直灵敏度。该旋钮 在正常情况下，应位于顺时针方向旋到底的位置。
(30)、（36）CH1×5扩展、CH2×5扩展 （CH1×5MAG CH2×5MAG）
按下×5扩展按键，垂直方向的信号扩大5倍，最高灵 敏度变为1mV/div。
（27）接地柱⊥ 这是一个接地端。
10.1.3 基本操作方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YB4325数字存储示波器使用手册江苏绿扬电子仪器集团有限公司本产品采用的标准：EN61010.1(1993)测量、控制和实验室电子仪器的安全要求标准EN-IEC61326-1(1997)测量和实验室电子仪器的EMC要求本企业通过ISO9001国际质量体系认证，本产品按ISO9001标准设计生产。
注意事项请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。
为了防止可能发生的危险，本产品只可在规定的范围内使用。
只有专业技术人员才可进行维修。
防止火灾及人身伤害*使用适当的电源线。
只可使用本产品专用、并且核准该使用国的电源线。
*产品接地。
本产品通过电源线接地导线接地，接地导线必须与大地相连。
前面板上的接地点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接地点和大地连接。
*请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
*使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
*在有可疑故障时。
请勿操作。
如怀疑本产品有损坏，请让专业人员进行检查。
*当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网，示波器内的电路会被损坏。
延长仪器使用寿命储存与使用*不可在寒冷或炎热环境下使用，仪器工作温度是0℃～40℃。
不可将仪器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。
*不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是35～90％。
*不可将仪器放置在剧烈震动或强磁场的地方。
操作*不可堵塞或用金属、导线插入仪器通风孔。
*不可倒置、撞击或用探极、连接线拖拉仪器。
*不可将电烙铁放在仪器框架或表面上。
清理*用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。
校准周期*为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较短，则一年校准一次。
本产品上可能出现如下标记：序号符号说明序号符号说明1 直流电7 ○关（电源）2 ～ 交流电 8 +、－ 正、负极 3! 接地 9 !警示触电危险4 ! 保护接地 10 !警示5 !接机架 11 !推动开关按入 6｜开（电源）12!推动开关按出简介谢谢您购买ＹＢ４３２５系列示波器为了确保正确使用，请在使用之前仔细阅读本说明书。
阅闭，请保存好说明书。
该示波器根据严格的质量控制标准设计生产和检验，并通过了一系列环境试验。
售后服务:如果出现任何故障，请与我们销售部或各维修点联系，以便获得快而有效的售后服务。
注意：该示波器必须在规定的环境中使用，才能保证其处于最佳工作状态。
该示波器在运输过程中，光迹线可能会轻微地发生倾斜。
如果出现这一现象，请调节前面板上的光迹旋钮，将光迹调至与水平线平行。
安全警告：*电源插头应有接地保护。
*更换保险丝必须断开输入电源。
*非专业人员请勿打开机箱盖板。
*维修请与我厂维修点或专职维修人员联系。
一．概述YB4325系列示波器轻颖小巧、使用方便，并具有以下特点： 1） 频率范围广：DC~20MHz -3dB 2） 灵敏度高：最高偏转系数1mv/div3） 6英寸大屏幕：便于清楚观看信号波形。
4） 数字编码开关：操作灵活，定位准确。
5） 光标读出测量：光标数字读出可使信号观察与测量变得更为迅速精确，屏幕上可提供7种功能（ΔV 、ΔV%、ΔVdB 、ΔT 、1/ΔT 、占空比、相位） 6） 触发源:丰富的触发源功能（CH1、CH2、电源触发、外触发）。
使用交替触发操作可获得两个不相关电信号稳定的同步显示。
7） 触发耦合：全新的触发耦合电路设计，对各类不同频率、不同电压组合的电信号使用该操作可获得稳定的同步显示。
8） 自动聚焦：测量过程中聚焦电平可自动校正。
9） 触发锁定：触发电路呈全自动同步状态，无需人工调节触发电平。
10） 释抑调节：使各种复杂波形同步更加稳定。
二．仪器配置提供的标准配置如下：1）示波器…………………..1台2）探极……………………..2根3）使用说明书……………..1本三．使用注意事项1）避免过冷和过热。
不可将示波器长期暴露在日光或靠近热源的地方，如火炉。
2）不可在寒冷天气时放在室外使用。
仪器工作温度应是0℃～40℃。
3）避免炎热和寒冷环境的交替不可将示波器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。
4）避免湿度、水分和灰尘如果将示波器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障。
最佳使用相对湿度范围是35～９０％5）示波器是一种精密测量仪器，应避免放置在剧烈振动的地方，否则会导致仪器操作出现故障。
6）避免放置仪器的地方有磁器或强磁场。
示波器对电磁场较为敏感，不可在具有强烈磁场的地方操作示波器，不可将磁性物体靠近示波器。
7）储存*不可将物体放置在示波器上，注意不要堵塞仪器的通风孔。
*仪器不可遭到强烈的撞击。
*不可将导线或尖针插进通风孔。
*不可用探极、连接线拖拉仪器。
*不可将电烙铁放在示波器框架或示波器表面上。
*避免长期倒置存放和运输。
如果示波器不能正常工作，重新检查操作步骤，如果仪器确已出现故障，可与你最近的销售处联系以便修理。
使用之前的检查步骤：1）检查电压：参看下表可知该示波器的正确工作电压范围，在接通电源之前应检查电源电压。
额定电压工作电压交流220V 交流198～２４２Ｖ２）确保使用的保险丝是指定的型号；为了防止由于过电流引起的电路损坏，请使用正确的保险丝值。
额定电压额定电流交流220V 1A如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝。
如果使用保险丝不当，不仅会导致出现故障，甚至会使故障扩大，因此，必须使用正确的保险丝。
3）辉度不可太亮不可将光点和扫描线调得过亮，否则不仅会使眼睛疲劳，而且如果长时间会使示波管的荧光屏变黑。
4） 操作注意：为防止直接加到示波器输入端或探极输入端的电压过高，不可使用高于下列范围的电压：输入电压（直接）:400V(DC+AC P-P ) 频率≤1KHz 使用探极时：400V(DC+AC P-P ) 频率≤1KHz 外触发输入：100V(DC+AC P-P ) 频率≤1KHz Z 轴输入：50V(DC+AC P-P ) 频率≤1KHz四．面板控制键作用说明阅读本章内容请参看前面板示意图和后面板示意图。
12 4 58910 1112 1314 15 1617 18 19 2021 22 2425 2629 2728 30 31 33 3234 355037 51 3836 4039 43 42 44 45图4-1 YB4325二踪示波器操作面板示意图图4-2 YB4325二踪示波器后面板示意图1.示波管电路：（46）交流电源插座，该插座下部装有保险丝。
检查电压插座上标明的额定电压，并使用相应的保险丝。
该电源插座用来连接交流电源线。
（9）电源开关（POWER）将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关键，接通电源。
（8）电源指示灯电源接通时，指示灯亮。
（2）辉度旋钮（INTENSITY）控制光点和扫描线的亮度，顺时针方向旋转旋钮，亮度增强。
（4）聚焦旋钮（FOCUS）用辉度控制钮将亮度调至合适的标准，然后调节聚焦控制旋钮直至光迹达到最清晰的程度。
虽然调节亮度时，聚焦电路可自动调节，但聚焦有时也会轻微变化，如果出现这种情况，需重新调节聚焦旋钮。
（5）光迹旋转（TRACE ROTATION）由于磁场的作用，当光迹在水平方向轻微倾斜时，该旋钮用于调节光迹与水平刻度平行。
（7）读出字符加亮（READOUT INTEN）用于调节读出字符和光标亮度。
（45）显示屏仪器的测量显示终端。
（1）校准信号输出端子（CAL）提供1±2%KHz, 2±2%V P-P方波作本机Y轴、X轴校准用。
（47）Z轴信号输入（Z-AXIS INPUT）外接亮度调制输入端。
2.垂直方向部分（VERTICAL）(13)通道1输入端【CH1 INPUT(X)】该输入端用于垂直方向的输入，在X-Y方式时，作为X轴输入端。
（17）通道2输入端【CH2 INPUT(Y)】和通道1一样，但在X-Y方式时，作为Y轴输入端。
(11)、(12)、(16)、(18)交流-直流-接地（AC、DC、GND）输入信号与放大器连接方式选择开关：交流（AC）:放大器输入端与信号连接经电容器耦合；接地（GND）:输入信号与放大器断开，放大器的输入端接地；直流（DC）:放大器输入端与信号直接耦合。
（10）（15）衰减器开关（VOLTS/DIV）用于选择垂直偏转系数，共12档。
如果使用的是10：1的探极，计算时将幅度×10。
（14）（19）垂直微调旋钮（VARIBLE）垂直微调用于连续改变电压偏转系数。
此旋钮在正常情况下应位于顺时针方向旋到底的位置。
将旋钮逆时针方向旋到底，垂直方向的灵敏度下降到2.5倍以上。
（44）断续工作方式开关CH1、CH2两个通道按断续方式工作，断续频率约为250KHz。
如果交替扫描时，需要“断续”方式可用此开关强制实现。
（43）(44)垂直位移（POSITION）调节光迹在屏幕中的垂直位置。
（42）垂直方式工作开关（VERTICAL MODE）选择垂直方向的工作方式通道1（CH1）：屏幕上仅显示CH1信号。
通道2（CH2）：屏幕上仅显示CH2信号。
双踪（DUAL）: 屏幕上显示双踪，交替或断续方式自动转换，同时显示CH1和CH2上的信号。
叠加（ADD）：显示CH1和CH2输入信号的代数和。
（39）CH2极性开关（INVERT）：按此开关时CH2显示反相信号。
（48）CH1信号输出端（CH1 OUTPUT）：输出约100mv/div的通道1信号。
当输出端接50Ω匹配终端时，信号衰减一半，约50mv/div。
该信号可用于频率的计数信号。
3.水平方向部分（HORIZONTAL）(20)主扫描时间系数选择开关（TIME/DIV）主扫描时间系数选择开关共20档，在0.1μs~0.5s/div范围选择扫描速率。
（30）X-Y控制键：按入此键，CH1信号接入水平偏转，CH2信号接入垂直偏转。
（21）扫描非校准状态开关键：按入此键，扫描时基进入非校准调节状态，此时调节扫描微调有效。
（24）扫描微调控制键（V ARIBLE）此旋钮顺时针旋到底时，处于校准位置，扫描由Time/div开关指示。
此旋钮逆时针旋到底时，处于校准位置，扫描减慢2.5倍以上。
当按键（21）未按入，旋钮（24）调节无效，即为校准状态。
（37）水平位移（POSITION）用于调节光迹在水平方向移动。
顺时针方向旋转该按钮向右移动光迹，逆时针方向旋转该按钮向左移动光迹。
（36）扩展控制键（MAG×10）按下去时，扫描因数×10扩展。
