铝合金雕刻机-产品百科

铝合金雕刻机-产品百科

铝合金雕刻机|产品百科铝合金雕刻机是一种高精度、高速度、高效率的机械设备,用于将各种材料雕刻成三维复杂的形状和图案,广泛应用于广告、艺术、版画、雕刻、模具、凸版印刷、电路板、标牌等行业。

一、铝合金雕刻机的技术优势1.高精度:采用进口高精度丝杆和导轨,满足高精度的雕刻需求。

2.高速度:采用高速主轴,加工效率高,速度快。

3.高效率:可进行多道雕刻、多工件同时加工,提高生产效率。

4.操作简单:采用人性化操作界面,简单易懂,易于操作。

5.安全可靠:采用全封闭式设计,防护性好,安全可靠。

6.材料适应性强:适用于各种材料的雕刻,包括木材、亚克力、PVC、ABS、铝合金等。

7.广泛应用:适用于广告、艺术、雕刻、模具、凸版印刷、电路板、标牌等行业,并可根据不同的需求定制机器。

二、铝合金雕刻机的结构和原理铝合金雕刻机大体结构包括机床架、工作台、主轴、驱动系统、控制系统等部分。

1.机床架:机床架由梁式结构框架组成,整体性能稳定,刚性强,适用于高速雕刻和高负荷加工。

2.工作台:工作台是机床的移动部分,用于支持和固定加工件,通常采用吸盘式或夹具式,易于调整和固定。

3.主轴:主轴是铝合金雕刻机的核心部件,负责将刀具带动加工件实现雕刻。

主轴采用高速电机或高速气动主轴,转速高,精度高,可根据不同加工需求选择不同规格的主轴。

4.驱动系统:驱动系统是铝合金雕刻机的关键部件之一,包括马达驱动和伺服驱动两种方式,可实现高速、高精度的运动控制。

5.控制系统:控制系统是铝合金雕刻机的大脑,采用CNC数控系统,可实现可编程、自动化控制,支持手动、自动、示教等多种操作方式,具有良好的用户体验。

三、铝合金雕刻机的应用范围1.广告行业:适用于各种广告制品的雕刻,如广告牌、展板、门头等。

2.艺术品领域:适用于艺术品、雕塑等复杂造型的雕刻和加工。

3.建筑行业:适用于建筑材料、门窗、地板等需进行花纹雕刻和加工的产品。

4.模具行业:适用于各种模具、衬板等复杂形状的加工和雕刻。

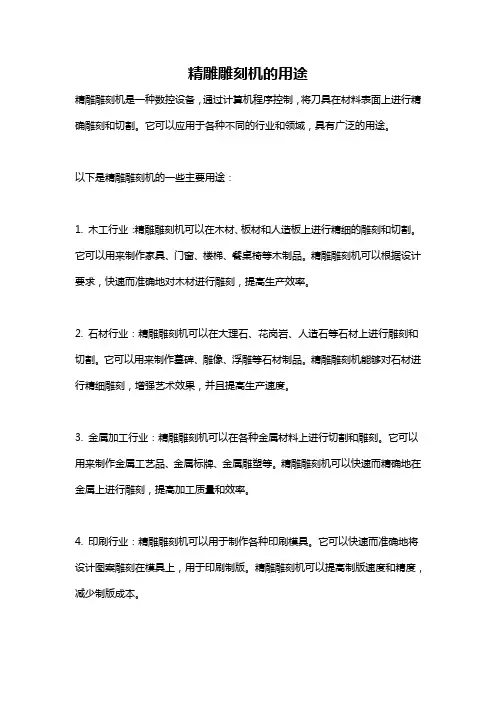

精雕雕刻机的用途

精雕雕刻机的用途

精雕雕刻机的用途精雕雕刻机是一种数控设备,通过计算机程序控制,将刀具在材料表面上进行精确雕刻和切割。

它可以应用于各种不同的行业和领域,具有广泛的用途。

以下是精雕雕刻机的一些主要用途:1. 木工行业:精雕雕刻机可以在木材、板材和人造板上进行精细的雕刻和切割。

它可以用来制作家具、门窗、楼梯、餐桌椅等木制品。

精雕雕刻机可以根据设计要求,快速而准确地对木材进行雕刻,提高生产效率。

2. 石材行业:精雕雕刻机可以在大理石、花岗岩、人造石等石材上进行雕刻和切割。

它可以用来制作墓碑、雕像、浮雕等石材制品。

精雕雕刻机能够对石材进行精细雕刻,增强艺术效果,并且提高生产速度。

3. 金属加工行业:精雕雕刻机可以在各种金属材料上进行切割和雕刻。

它可以用来制作金属工艺品、金属标牌、金属雕塑等。

精雕雕刻机可以快速而精确地在金属上进行雕刻,提高加工质量和效率。

4. 印刷行业:精雕雕刻机可以用于制作各种印刷模具。

它可以快速而准确地将设计图案雕刻在模具上,用于印刷制版。

精雕雕刻机可以提高制版速度和精度,减少制版成本。

5. 电子行业:精雕雕刻机可以用于电路板的制作。

它可以将电路板上的导线和元件进行精细切割和雕刻,提高电路板的性能和可靠性。

精雕雕刻机可以生产高密度的电路板,满足现代电子产品的需求。

6. 工艺品制作:精雕雕刻机可以用于制作各种工艺品,如玉石雕刻、象牙雕刻、工艺木雕等。

它可以将复杂的图案和细节雕刻到材料上,提高工艺品的质量和艺术性。

7. 广告行业:精雕雕刻机可以用于制作各种广告标识和标牌。

它可以在材料上进行文字、图案和LOGO 的雕刻,增强广告的吸引力和展示效果。

精雕雕刻机可以快速而准确地制作广告标识,提高广告行业的生产效率。

总之,精雕雕刻机在各个行业和领域都有广泛的应用。

它可以用于木材、石材、金属、印刷、电子、工艺品和广告等行业,用来进行精细的雕刻和切割。

精雕雕刻机凭借其高效、精确和多功能的特点,为各行各业的创作和生产提供了极大的便利。

雕刻机使用说明书

雕刻机使用说明书

雕刻机使用说明书使用说明书:雕刻机1. 概述雕刻机是一种用于进行工艺品、广告牌和装饰物等物体雕刻的专用设备。

本使用说明书旨在介绍雕刻机的使用方法和注意事项,以确保用户正确、安全地操作雕刻机。

2. 设备准备在操作雕刻机之前,请确保已经做好以下准备工作:a) 检查设备是否完好,如有损坏或故障,请勿使用。

b) 将雕刻材料准备好,并确保其表面光洁无尘。

c) 确保室内通风良好,避免有害气体积聚。

3. 操作步骤a) 打开电源开关,确保设备接通电源,然后等待设备初始化。

b) 将雕刻材料固定在雕刻工作台上,调整好位置和角度。

c) 利用控制面板上的功能键,选择需要的雕刻图案或程序。

d) 在开始雕刻之前,可以通过调整雕刻深度和速度设置来优化雕刻效果。

e) 点击“开始”按钮,雕刻机即开始进行雕刻操作。

f) 当雕刻完成后,关闭电源开关,待设备完全停止运行后,方可进行下一步操作。

4. 注意事项a) 在操作雕刻机时,请务必戴好防护眼镜、手套等装备,以免发生意外伤害。

b) 禁止将手指或其他物体伸入雕刻机运动轨道,避免夹伤。

c) 雕刻机使用过程中如有异常响声或其他故障,请立即停止使用并联系维修人员。

d) 雕刻机的工作环境应保持干燥、整洁,避免有害物质沾染设备。

e) 请按照操作手册中的维护保养要求,定期对设备进行清洁和保养。

5. 故障排除如果在使用雕刻机的过程中遇到以下问题,请参考以下排除方法:a) 设备无法启动:检查电源连接是否正常,排除电源问题。

b) 雕刻效果不佳:调整雕刻深度、速度等参数,或检查雕刻刀具是否磨损。

c) 设备运行过程中异常停止:检查设备有无卡住或雕刻材料不稳固等故障。

6. 维修与保养雕刻机作为一种精密设备,需要定期进行维护保养,以延长其使用寿命。

请按照操作手册中的维护保养指导进行操作,并定期联系专业维修人员进行设备检修与保养。

7. 免责声明本使用说明书仅供参考,并不承担任何直接或间接责任。

用户在使用雕刻机时,应严格遵守相关操作规范,并注意自身安全。

雕刻机教程

雕刻机教程

雕刻机教程
雕刻机教程
雕刻机是一种用于雕刻材料的专业机械设备,广泛应用于各种行业,如广告制作、工艺品加工、木工制品等。

下面是雕刻机的使用教程。

1. 准备工作:确认所需雕刻物材料和设计图纸,并将其导入到电脑软件中。

2. 调整雕刻机参数:根据雕刻物材料的硬度、密度等特性,调整雕刻机的参数,如刀具速度、力度等。

3. 安装刀具:将所需的刀具插入刀夹,并用扳手固定好,确保刀具安装牢固。

4. 固定材料:将待雕刻的材料固定在雕刻机工作台上,可以使用夹具或胶水等方式进行固定,确保物料在雕刻过程中不会移动。

5. 执行雕刻:通过电脑软件控制雕刻机开始工作,定位初始坐标后,开始逐步移动刀具进行雕刻。

在雕刻过程中,注意观察是否出现异常情况,如刀具抖动等。

6. 完成后处理:雕刻结束后,将雕刻物从工作台上取下,并进行后续的处理工作。

对于木材等材料,可以进行抛光、喷漆等处理,提升雕刻物的外观质量。

7. 清理工作:清理工作台上的切屑和刀具残余物,保持工作环境整洁。

8. 维护保养:定期检查雕刻机各部件的磨损情况,并进行必要的维修和更换。

9. 安全操作:在使用雕刻机时,要注意安全操作,正确佩戴护目镜、工作手套等防护用具,避免发生意外。

以上是雕刻机的使用教程,希望能够对初学者有所帮助。

使用雕刻机需要一定的技术和经验,建议在使用之前充分了解雕刻机的使用方法和注意事项,以确保雕刻效果的质量和工作安全。

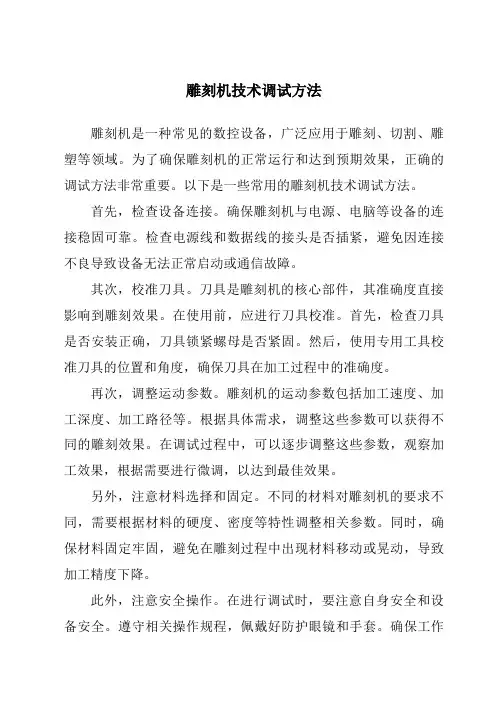

雕刻机技术调试方法

雕刻机技术调试方法

雕刻机技术调试方法雕刻机是一种常见的数控设备,广泛应用于雕刻、切割、雕塑等领域。

为了确保雕刻机的正常运行和达到预期效果,正确的调试方法非常重要。

以下是一些常用的雕刻机技术调试方法。

首先,检查设备连接。

确保雕刻机与电源、电脑等设备的连接稳固可靠。

检查电源线和数据线的接头是否插紧,避免因连接不良导致设备无法正常启动或通信故障。

其次,校准刀具。

刀具是雕刻机的核心部件,其准确度直接影响到雕刻效果。

在使用前,应进行刀具校准。

首先,检查刀具是否安装正确,刀具锁紧螺母是否紧固。

然后,使用专用工具校准刀具的位置和角度,确保刀具在加工过程中的准确度。

再次,调整运动参数。

雕刻机的运动参数包括加工速度、加工深度、加工路径等。

根据具体需求,调整这些参数可以获得不同的雕刻效果。

在调试过程中,可以逐步调整这些参数,观察加工效果,根据需要进行微调,以达到最佳效果。

另外,注意材料选择和固定。

不同的材料对雕刻机的要求不同,需要根据材料的硬度、密度等特性调整相关参数。

同时,确保材料固定牢固,避免在雕刻过程中出现材料移动或晃动,导致加工精度下降。

此外,注意安全操作。

在进行调试时,要注意自身安全和设备安全。

遵守相关操作规程,佩戴好防护眼镜和手套。

确保工作环境通风良好,避免机器长时间运行导致过热。

在操作过程中,及时关注设备运行状态,发现异常情况及时停机检查。

最后,测试和评估效果。

完成调试后,应进行测试和评估。

可以使用标准测试图案进行加工,检查雕刻效果的精度和质量。

根据测试结果,对需要改进的地方进行调整,以进一步提升雕刻效果。

综上所述,正确的调试方法是确保雕刻机正常运行和获得预期效果的关键。

通过检查设备连接、校准刀具、调整运动参数、注意材料选择和固定、安全操作等步骤,可以有效提升雕刻机的加工效果和工作效率。

同时,测试和评估效果有助于发现问题并及时进行调整,进一步优化雕刻效果。

雕刻机的制作方法

雕刻机的制作方法

雕刻机的制作方法概述雕刻机是一种可以将图案或文字雕刻在各种材料上的工具。

它可以应用于家具、装饰品、工艺品等多个领域。

本文将介绍如何制作一台简单的雕刻机。

所需材料在开始制作雕刻机之前,您需要准备以下材料:•1块18mm厚的胶合板•1台电动钻•1个氧化铝砂轮•1个S型型材(用于支撑)•1个电机•1个皮带轮•1条皮带•1个刀具划•1个开关步骤1. 绘制设计图纸首先,您需要绘制一份详细的设计图纸,包括雕刻机的外形尺寸和各个部件的位置。

这将有助于您更好地理解整个制作过程。

2. 制作底座使用18mm厚的胶合板,按照设计图纸的尺寸将底座切割出来。

底座应具备足够的稳定性,以确保雕刻机在工作时不会晃动。

3. 安装支撑框架使用S型型材,制作一个支撑框架,并将其固定在底座上。

支撑框架的作用是支撑电机和驱动装置。

4. 安装电机和驱动装置将电机固定在支撑框架上,并安装皮带轮在电机轴上。

然后,通过皮带连接电机和刀具。

这样,当电机工作时,刀具也会随之旋转。

5. 安装刀具使用刀具锯将一根合适尺寸的材料切割成刀具的形状,并将其固定在刀具划上。

确保刀具安装牢固,不会松动。

6. 安装开关将开关安装在合适的位置上,并将其与电机连接。

开关的作用是控制电机的开关状态,从而控制雕刻机的工作。

7. 调试和测试在雕刻机的制作过程完成后,您需要进行调试和测试。

首先,确保所有部件安装正确,并检查其固定是否牢固。

然后,连接电源,尝试启动雕刻机,并观察刀具是否正常工作。

8. 使用和维护一旦雕刻机正常工作,您就可以开始使用它进行雕刻了。

在使用过程中,请注意安全,并遵循相关的操作规程。

此外,定期检查和维护雕刻机,以保持其正常工作状态。

结论制作一台简单的雕刻机并不复杂,只需要准备好所需材料,按照上述步骤进行操作即可。

制作完成后,您可以轻松地在各种材料上进行雕刻,为您的作品增添独特的魅力。

希望本文对您有所帮助,祝您成功制作出理想的雕刻机!。

雕刻机使用方法

雕刻机使用方法

雕刻机使用方法
雕刻机是一种常见的加工设备,广泛应用于雕刻、切割等领域。

正确的使用方
法不仅可以提高工作效率,还能保证加工质量。

下面就来介绍一下雕刻机的使用方法。

首先,准备工作。

在使用雕刻机之前,需要对设备进行一些准备工作。

首先是
对雕刻机进行检查,确保各部件完好无损,没有松动或者损坏的地方。

其次是安装刀具,根据加工需要选择合适的刀具,并正确安装在雕刻机上。

最后是对加工材料进行准备,确保材料平整、干燥,便于加工操作。

接下来是设定加工参数。

根据加工需求,需要对雕刻机进行参数设置。

包括加
工速度、切割深度、转速等参数的设定。

不同的加工材料和加工要求,需要进行相应的参数调整,以达到最佳的加工效果。

然后是进行加工操作。

在进行加工操作之前,需要将加工设计文件导入到雕刻
机的控制系统中。

然后按照设定的加工参数进行操作,启动雕刻机进行加工。

在加工过程中需要注意观察加工情况,确保加工质量。

在加工过程中,需要注意安全防护措施,避免意外伤害的发生。

最后是加工后的处理。

在加工完成后,需要对加工件进行处理。

包括去除残留
的切割屑、进行表面处理等。

同时也需要对雕刻机进行清洁和维护,确保设备的正常运行。

总结一下,正确的使用雕刻机方法包括准备工作、设定加工参数、进行加工操
作和加工后的处理。

只有严格按照规范操作,才能保证雕刻机的正常运行和加工质量。

希望以上内容能够帮助大家更好地使用雕刻机,提高工作效率,保证加工质量。

雕刻机的使用流程

雕刻机的使用流程

雕刻机的使用流程概述雕刻机是一种常用于对物体进行刻划、雕刻的机械设备。

它广泛应用于木工、石材、金属、塑料等材料的加工制作过程中。

本文将介绍雕刻机的使用流程,以帮助使用者正确、高效地操作雕刻机完成任务。

步骤1.准备工作–确保工作区域清洁整齐,避免杂物堵塞雕刻机的运行。

–检查雕刻机的电源和线路是否正常,确保安全可靠。

–准备好所需的雕刻刀具和雕刻材料。

2.设置雕刻参数–根据雕刻任务的需求,选择合适的工作模式和刻刀。

–调整雕刻机的刻刀深度、速度和加工路径等参数,以确保雕刻效果符合预期。

3.安装雕刻材料–将待雕刻的材料固定在雕刻机的工作台上,注意要稳定可靠,以防止雕刻过程中材料的移动或变形。

–确保材料的平整度和垂直度,以保证雕刻精度。

4.进行测试–在实际雕刻之前,可以先进行一次测试雕刻,以检验参数设置是否合适,材料固定是否牢固。

–根据测试结果进行必要的调整和修正,确保雕刻效果最佳。

5.开始雕刻–将雕刻文件加载到雕刻机的控制系统中。

–启动雕刻机,观察雕刻过程,确保运行平稳。

–在雕刻过程中,及时观察和检查雕刻效果,避免任何异常情况的发生。

6.完成雕刻–雕刻完成后,关闭雕刻机的电源。

–卸载雕刻材料,注意避免材料的损坏或伤害。

–清理工作区域,包括清除刻屑、打扫灰尘等,维护工作区域的整洁与安全。

7.保养与维护–定期对雕刻机进行保养和维护,包括清洁和润滑等工作,以延长使用寿命和保持良好工作状态。

–定期检查雕刻刀具的磨损情况,及时更换或修整刀具。

–对雕刻机的控制系统进行定期维护和升级,以确保正常运行。

注意事项•使用雕刻机时,尽量避免长时间连续工作,以防止过热和损坏设备。

•雕刻机应放置在平稳的工作台上,避免震动和晃动对雕刻精度的影响。

•雕刻机使用过程中,要注意安全,禁止随意触摸旋转部件,避免意外伤害。

•对于不熟悉雕刻机操作的人员,应进行相关培训和说明,确保使用者了解并掌握正确的使用方法。

•对于需要切割金属等硬质材料的雕刻机,使用者需要特别注意个人防护措施,包括佩戴护目镜、手套等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

雕刻机雕刻行业介绍雕刻从加工原理上讲是一种钻铣组合加工,同其它机加手段一样存在着特有的长处和天生的短处!若CNC雕刻对象选择正确、工艺使用合理,CN C雕刻可以成为赚钱的职业!若CNC雕刻入错了行、陷入弱势,CNC雕刻就会“勉为其难”,投资者的回报将会很低。

由于CNC雕刻对象的特点为图案复杂、造型奇特、成品精细,而CNC雕刻机以轻型结构为主,这实际上限定了CNC雕刻的工作方式为:“小刀具的快速铣削”,事实上这也正是C NC雕刻的“专业优势”,缘由是CNC雕刻是在干“常规大刀具无法加工的业务”!正由于CNC雕刻的特有的专业优势,在下述行业中CNC雕刻方式应用得较为得心应手:模具雕刻业和广告雕刻业。

在国内比较著名的雕刻机生产企业有精雕、鸿信达、恒星、星辉等数控厂家。

木工雕刻机的性能用途及应用范围:(1)木工行业:家俱装饰,乐器行业,木制工艺品行业,大面积板材平面雕刻、实木家俱、红木家具、实木艺术壁画、密度板免漆门、复合门、橱柜窗门,床头柜,屏风雕刻等。

(2)模具行业:可雕刻各种模具,木模,航空木模,螺旋桨,汽车泡沫模具等。

1、模具雕刻——小刀具独领风骚CNC雕刻在工业领域中应用最广的是模具业,在模具生产过程中CNC雕刻不是主要加工方式和生产手段,但其作用却非同一般,可谓是“画龙点睛”,这是由雕刻对象的“图案、文字和复杂的曲面”特点所决定!当前C NC雕刻在模具雕刻领域主要的业务为:紫铜和石墨电极加工电火花成形机是当前模具业中主要的生产设备,电极的需求量较大,但电极生产缺乏专业设备,CNC雕刻可为电火花机作专业配套,可高效精细加工棱角分明、形态别致的电火花成形电极。

五金冲模和精密冲头加工五金行业中冷冲压是一种主要的生产手段,冲压模具的加工是一个十分关键的环节!五金冲模主要以Cr12为加工材料,CNC雕刻可加工的典型冲模有:眼镜角丝、眼镜中梁、眼镜托叶芯、钮扣、饰物、纪念币、餐具柄、拉链等。

CNC雕刻在加工精密冲头更有独到之处。

鞋材模具和鞋底模型加工制鞋是世界性的大行业,鞋材和鞋底加工是制鞋业的主要生产环节!CNC雕刻可构造和加工以艺术曲面为主要形态的鞋底模型(代木)、鞋材高周波(高频)模具以及斩皮模具。

滴塑(微量射出)模具和公仔模具加工滴塑模具是滴塑礼品的主要生产工具,这是典型的薄壁件产品,单件小批量,一致性和加工精度要求较高!CNC雕刻尤其擅长于59号铜材等脆性材料的曲面形态薄壁件加工。

钟表零件加工和轻型CNC加工这是轻型CNC设备的典型应用,专业设备的专业使用、生产效率高、投资成本低!CNC雕刻可高效精细进行表壳异型曲面铣、钻和雕花,CNC雕刻还可精确快速进行表壳、表链、表盘等镶钻位钻孔加工。

而这种类似的轻型CNC加工应用还有许多,如:装饰品雕刻、印章雕刻、产品刻字、模具刻字、烫金模板、印刷胶版等。

压花(皮纹、花纹)辊轮和圆柱体工件雕刻辊花是皮革、装饰纸张等产品的主要生产手段,CNC雕刻在皮革压花辊轮(皮纹)、纸张(餐巾纸、包装纸、壁纸)压花辊轮、圆柱体工件雕刻的应用十分有特色!首板(手板、样板)模型加工首板(模型样板)是手工机械雕刻的基本工具,CNC雕刻可按照实物建模,实现二维到三维的构造,高效精细加工模型样板。

2、广告雕刻——精雕细刻、求新创异CNC雕刻在广告行业中主要应用于沙盘模型、广告标牌和文字标志的制作,这些业务在雕刻工艺上相对简单,关键是在效果表现上,而且主要突出的效果是“精雕细刻和求新创异”。

精雕细刻“精雕细刻”是一个优质产品形态和内涵的表征!这一特征体现在沙盘模型部件、广告标志和文字图案雕刻加工方式上为:“文字图案清晰精细、镂空字和图形边缘光滑、镂空图案内角R小、加工效率高”。

CNC雕刻以其特有的小刀具加工方式,在生产效率和加工精度上可满足广告制作业的精雕细刻的要求!求新创异广告人多以“新”和“异”来表达自己所诉求的主题并吸引公众的注意!平面图形是一种使用很久的表达方式,人们已逐渐“熟视无睹”了!浮雕文字和艺术标志是广告人常用的表达方式,但目前只停留“感观”上。

随着CNC雕刻机的使用,CNC雕刻加工已将过去人们感观上“看”到的浮雕效果变成真正的“浮雕”文字和标志!这将有助于广告人在表达方式上有所突破。

“求新创异”这要求设计软件有足够的艺术创造能力,CNC雕刻设计软件的艺术绘图机制和艺术浮雕曲面造型功能为广告人提供了一个新的“创异”手段!雕刻机分类电脑雕刻机有激光雕刻和机械雕刻两类,这两类都有大功率和小功率之分。

因为雕刻机的应用范围非常广泛,因此有必要了解各种雕刻机的最合适的应用范围: 1、胸牌:小功率激光雕刻机(刻章机)、大功率或小功率电脑雕刻机; 2、建筑模型:大、小功率电脑雕刻机; 3、金属(模具、章等)加工:大、小功率电脑雕刻机(大功率因每次切削量较多而省时);4、水晶字制作:大功率激光雕刻机(50W以上),大功率机械雕刻机;5、木材、有机玻璃、人造石等标牌制作:大功率机械雕刻机;6、展示、展览模型制作:大功率、大幅面机械雕刻机。

浅谈雕刻机的应用知识众所周知,手工雕刻是一种原始工匠型的劳动,它是雕刻师“高智能和高技能”的综合活动。

雕刻产品能否成为珍品完全取决于对艺术的理解,对材料的感觉。

雕刻技巧的发挥和孜孜不倦的精神。

发展到目前电脑雕刻机的出现使雕刻艺术更上一层,也逐渐成为广告业生产的专业工具。

目前“雕刻”已成为一种艺术,一种文化,一种精神的象征。

电脑雕刻机分为大功率和小功率两类。

小功率的只适合做双色板、建筑模型、小型标牌、三维工艺品等。

由于功率太小而大大影响了其应用的范围。

大功率雕刻机可以做小功率雕刻机的东西。

最适合做大型切割、浮雕、雕刻。

雕刻主要应用于:广告业、工艺业、模具业、建筑业、印刷包装业、木工业、装饰业等。

雕刻耗材有:亚克力有机板、PVC板、芙蓉板、双色板、木工板、密度板、大理石、防火板、橡胶板、玻璃等。

业务对象:广告公司、装潢公司、酒店、宾馆、商场、学校、医院、办公楼、娱乐场所、洗浴中心、集团、企业、行政机关等。

雕刻机的日常保养与维护雕刻机为精密数控设备,必要的日常维护与保养对本机的使用寿命及精度至关重要。

请按以下要求进行保养及维护。

保养:一、连续运行时间每天10小时以下,保证冷却水的清洁及水泵的正常工作,绝不可使水主轴电机出现缺水现象,定时更换冷却水,以防止水温过高。

冬季如果工作环境温度太低可把水箱里面的水换成防冻液。

二、每次机器使用完毕,要注意清理,务必将平台及传动系统上的粉尘清理干净,定期(每周)对传动系统(X、Y、Z三轴)润滑加油。

(注:X、Y、Z三轴光杆用机油进行保养;丝杆部分加高速黄油;冬季如果工作环境温度太低丝杆、光杆(方形导轨或圆形导轨)部分应先用汽油进行冲洗清洁,然后加入机油,否则会造成机器传动部分阻力过大而导致机器错位。

)三、对电器进行保养检查是,一定要切断电源,待监视器无显示及主回路电源指示灯熄灭后,方可进行。

维护:雕刻机参数的修改(维宏系统):厂商参数修改,(输入口令:NCSTU DIO单击“确定”)工作台行程:(根据机器型号而定)系统参数:在默认的基础上再将前四项都选中。

电机参数:如果导程是10则0.0062如果导程是5则0.003125起跳频率:300Z轴最大速度:1000单轴加速度:400弯道加速度:300维修:雕刻机不能正常工作时,可能是其内部元件出了问题或者是其他方面的原因,下面就经常出现的问题大体的介绍一下。

(1)三轴中有一轴不能动,此时要检查一下相应轴所对应的驱动块是否损坏。

检查方法可使用替换法:将不动轴所对应的航空插头拔下插在其他能动轴所对应的驱动上。

(2)如果交换后不动轴走动正常,则可说明该轴所对应的驱动块已损坏,需要更换好驱动块。

如果不动轴还是不行就说明电缆线或电机有故障更换电缆线或者电机。

三轴均不能动。

此时检查一下三轴航空插头是否已和控制箱连接好,控制箱电源是否已打开。

数据线是否和控制箱和电脑主机中控制卡连接好。

如果以上都正常,则请和厂方联系。

(3)主轴不能正常运转。

首先检查变频器LED显示屏显示的错误代码(参见变频器说明书错误代码项),下面以YIXING变频器为例说明。

YIXING系列变频器常见故障和处理(1.5千瓦)故障代码:DL输出短路检查电机和电缆线是否短路OL1OL2负载太大电机堵转排除堵转现象减小负载LU欠电压输入电压异常检查输入电源OH过热负载太大冷却风扇损坏减小负载更换风扇(注:当变频器显示DL时复位键无效请断电重启变频器排除故障)TALENT系列变频器常见故障和处理(2.2千瓦)故障代码:EOCD输出短路检查电机和电缆线是否短路EOU输入电压过高检查电压EOCN输出回路相间短路或对地短路检查配线和电机ELU在同一电源系统中是否有大起动电流负载重新布线避开负载TL外部干扰将控制线与强电分开走线主轴电机常见故障和处理:电机发烫检查水泵是否工作循环水是否正常电机没劲检查电机线是否缺相电缆是否短路电机声音异常电机是否超负荷运转电机内部故障(请与厂商联系)电机反转检查电机线是否缺相将输出UVW端任意调换两端故障分析与排除(一)报警故障超程报警,表示机器在运行过程中已达到极限为位置,请按以下几个步骤检查:1,所设计的图形尺寸是否超出加工范围.2,检查机器电机轴与丝杠连接线是否松动,若则,请上紧螺丝.3,机器与计算机是否正确接地.4,当前座标值是否超出软限位数值范围.(二)超程报警和解除超程时,所有运动轴均被自动设置在点动状态,只要一直按住手动方向键,当机器离开极限位置(即脱离超程点开关)时随时恢复连接运动状态.移动工作台时注意移动的方向,必须远离极限位置.软限位报警需在坐标设置中可将XYZ清零(三)非报警故障1,重复加工精度不够, 按第一条第二项检查.2,电脑运行,机器不动,检查电脑控制卡与电器箱连接头是否松动,若则,插紧,并上紧固定螺丝.3,机器在回机械原点时找不到信号,按第2条检查.机械原点处接近开关失灵.(四)输出故障1.不输出,请检查计算机和控制箱是否连接好.2.打开雕刻管理器的设置里空间是否已满, 删除管理器内不用的文件.3.信号线接线是否松动,仔细检查各线路是否连接.(五)雕刻故障1,是否各部位的螺丝松动.2.检查自己处理的路径是否正确.3.是否文件太大千万计算机处理错误.4.增减主轴转速,以适应不同的材料(一般为8000-24000)5,拧松刀夹头,将刀转个方向夹紧,把刀放正,以免雕刻物体不光洁.6.检查刀具是否有损,换上新刀,重新雕刻.雕刻机应用行业大全广告及礼品制作业:用于雕刻各类双色板标牌,有机玻璃、梵特石门牌、三维告示牌、装饰礼品、灯箱片双色人雕像、浮雕奖章、嵌墙式灯屋、光导板雕灯屋、有机板浮雕立体门头等。

2、模具行业:雕刻钮扣浮雕模,印刷烫金模、注塑模、吹塑模、冲压模、眼睛模等。
