角接触球轴承安装方法
角接触轴承安装方法77227

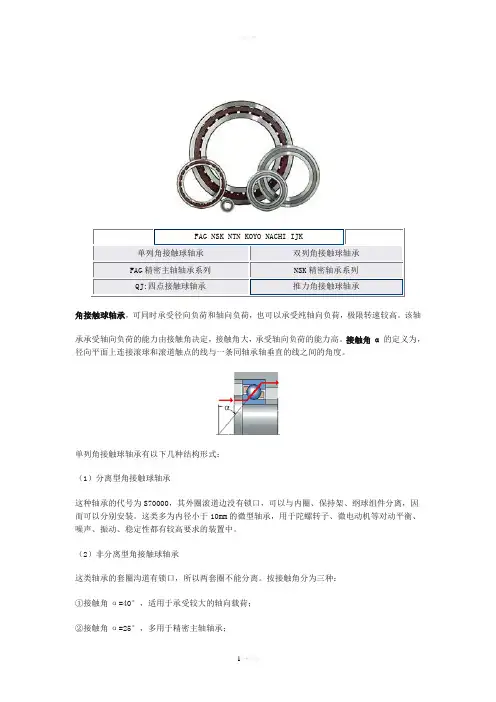

FAG NSK NTN KOYO NACHI IJK单列角接触球轴承双列角接触球轴承FAG精密主轴轴承系列NSK精密轴承系列QJ:四点接触球轴承推力角接触球轴承角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。
该轴承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。
接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。
单列角接触球轴承有以下几种结构形式：（1）分离型角接触球轴承这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。
这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。
（2）非分离型角接触球轴承这类轴承的套圈沟道有锁口，所以两套圈不能分离。
按接触角分为三种：①接触角α=40°，适用于承受较大的轴向载荷；②接触角α=25°，多用于精密主轴轴承；③接触角α=15°，多用于较大尺寸精密轴承。
（3）成对配置的角接触球轴承成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。
此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。
当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。
单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。
在承受径向负荷时，会引起附加轴向力。
因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型：背对背配置O型配置面对面配置X型配置串联配置T型配置①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。
角接触球轴承安装方法
角接触球轴承安装方法
角接触球轴承安装方法包括以下步骤：
1. 准备工作：清洁工作区域，将所需工具和设备准备齐全，包括手套、扳手、锤子等。
2. 检查轴承：检查角接触球轴承是否完好无损，无明显的磨损或损坏，确认轴承尺寸和型号与使用要求一致。
3. 准备轴承座：清洁轴承座，并确保座面平整、清洁无油脂或杂物。
如果有任何损坏或磨损，需要修复或更换座面。
4. 安装轴承：将润滑脂均匀地涂抹在轴承内环和滚动体上，然后放入轴承座中。
确保轴承正确对准，并用适当的工具轻轻敲击轴承外环，使其与座面充分接触。
5. 检查座面：使用合适的工具检查轴承座的座面压力是否均匀，确保座面与轴承外环完全接触。
6. 固定轴承：根据具体要求，使用螺栓或其他固定装置将轴承固定在座位上。
确保固定件紧固到适当的扭矩，并防止轴承在运行过程中移动或松动。
7. 润滑系统：根据轴承的要求和使用环境，配置合适的润滑系统，确保轴承在
运行过程中得到足够的润滑。
8. 测试和调整：在安装完成后，进行测试和调整，确保轴承安装正确，运转平稳，无异常声音或震动。
以上是角接触球轴承的安装方法的基本步骤，具体操作要根据实际情况和厂商提供的指南进行。
角接触球轴承的安装方法
角接触球轴承的安装角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。
安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。
1.安装形式角接触球轴承的安装形式，有背对背、面对面和串联排列三种。
背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。
由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。
但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。
2.预加载荷的获得预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。
预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0。
012mm 过盈量时，使用寿命降低38%，有0。
016mm过盈量时，使用寿命降低50%；当轴承装配有0。
004mm间隙时，使用寿命显著下降，有0。
008mm间隙时，使用寿命下降70%。
因此，对预加载荷的大小进行合理选择，十分重要。
一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。
同时，预加载荷应稍大于或等于轴向工作载荷。
预加载荷的计算选择预加载荷时，最小预加载荷的计算公式如下：Aomin=1.58tgaR±0.5A（N）式中R��作用于轴承上的径向载荷（N）A��作用于轴承上的轴向载荷（N）A��通过钢球和滚道接触点的直线与通过各钢球中心平面的直线两者之间的夹角（即公称接触角）：7000C a=15°7000AC a=25°7000B a=40°成对的轴承中每个轴承都按此式计算。
角接触球轴承串联安装
角接触球轴承串联安装配对角接触球轴承的载荷承受能力计算公式：1、背对背或面对面配对的轴承基本额定动载荷C=1.62×C单列轴承2、串联配置的轴承基本额定动载荷C=2×C单列轴承基本额定静载荷C0=2×C0单列轴承疲劳载荷极限 Pu=2×Pu单列轴承轴承噪声是环境的重要污染源，也是轴承行业需要控制的重要指标，特别是对家电、办公机械、仪器仪表用角接触球轴承噪声限值更为突出。
近十多年，我国轴承行业在降低轴承噪声方面做了许多工作，使轴承降噪水平有很大提高，但与国外相比，仍有一定的差距，用户反映突出的是异音问题，即轴承运转中出现一种不规则的突发声，甚至尖叫声。
轴承噪声影响因素很多，也很复杂，需要从轴承的整体设计，轴承的每一个零件内圈、外圈、保持架、滚动体和润滑油(脂)去分析研究，也需要从角接触球轴承每个零件所用的材料、加-1-212艺过程乃至工程中采用的设备、工艺材料等方面去分析研究。
这是轴承噪声技术所涉及的基本内容。
滚动轴承腐蚀的原因和预防方法滚动轴承腐蚀是由各种内在的和外在的因素所引起的，归纳起来主要有：1、金属表面光洁度(氧浓度差电池腐蚀)。
2、金属材料本身化学成分和结构。
3、与金属表面接触的溶液成分及pH值；4、环境温度和湿度。
5、与金属表面相接触的各种环境介质。
6、另外人的汗液也是引发角接触球轴承腐蚀的原因，它的pH值为5 ~ 6。
所以为了防止手汗引起锈蚀，安装和生产人员应带上手套，不要随便用手接触滚动轴承。
涂防锈油防止滚动轴承生锈.1、浸泡法：一些小型滚动轴承采用浸泡在防锈油脂中，油膜厚度可通过控制防锈油脂的温度或粘度来达到。
使其表面粘附上一层防锈油脂的方法。
2、刷涂法：刷涂时注意均匀的涂抹在滚动轴承表面，不要产生堆积，也要注意防止漏涂。
3、喷雾法：一些大型防锈物不适合采用浸泡法涂油，一般用大约0.7Mpa 压力的过滤压缩空气在空气清洁地方进行喷涂。
喷雾法适用溶剂稀释型防锈油或薄层防锈油。
轴承安装与使用方法
高速精密角接触球轴承使用寿命与安装有很大关系，应注意以下事项:1. 轴承安装应在无尘，洁净的房间内进行，轴承要经过精心选配，轴承用隔圈要经过研磨，在保持内外圈隔圈等高的前提下，隔圈平行度应控制在1um以下；2. 轴承安装前应清洗干净，清洗时内圈斜坡朝上，手感应灵活，无停滞感，晾干后，放入规定量油脂，如属油雾润滑应放入少量的油雾油；3. 轴承安装应采用专门工具，受力均匀，严禁敲打；4. 轴承存放应清洁通风，无腐蚀气体，相对湿度不超过65%，长期保管应定期防锈。
无油轴承和自润滑轴承的专业生产企业：嘉兴固润轴承有限公司--------------------------------------------------------------------------------------------------------------------------------- 【角接触球轴承】角接触球轴承，主要用于载荷较轻的高速旋转场所，请求轴承高精度、高转速、高温升低振动和肯定的运用寿命。
常作高速电主轴的支承件成对装置运用，是内外表磨床高速电主轴的症结配套件。
重要技巧指标：1.轴承精度指标：超越GB/307.1-94P4级精度2.高速性能指标：dmN值1.3~1.8x106/min3.运用寿命（均匀）：＞1500h--------------------------------------------------------------------------------------------------------------------------------- 【角接触球轴承】安装与方法一、安装方法角接触球轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动体传递压力，轴承安装一般采用如下方法：轴承的安装：角接触球轴承的周全与轴的配合一般为过渡配合，座圈与轴承座孔的配合一般为间隙配合，因此这种轴承较易安装，双向推力轴承的中轴应在轴上固定，以防止相对于轴转动。
双列角接触密封球轴承安装注意事项
双列角接触密封球轴承安装注意事项双列角接触密封球轴承安装，那可真是个细致活儿呢。
咱就说这双列角接触密封球轴承，就像一个小团队里的核心成员，每个部分都紧密相连，相互协作。
安装的时候，就如同给这个小团队找个合适的“家”，还得让他们能舒舒服服地开始工作。
你要是拿到这个轴承啊，先得检查检查。
这就好比相亲的时候，得先看看对方有没有啥毛病。
看看轴承的外观有没有划痕呀，磕伤之类的。
要是有，那可就像娶个媳妇还带伤病一样，以后的日子肯定不顺畅。
再看看密封部分，密封就像轴承的防护服，要是防护服破了个洞，灰尘、脏东西就像小贼一样，悄悄溜进去捣乱。
安装环境也很重要哦。
不能在那种脏乎乎的地方就开始装，那简直是在给轴承找罪受。
这就像你不能在泥地里盖房子，房子盖好了也不结实，还到处是毛病。
要尽量找个干净的、没有太多灰尘的地方。
如果能像手术室那样干净整洁，那自然是再好不过啦。
安装的时候，得注意和它搭配的部件。
这就像找对象得看双方合不合得来。
轴承的安装孔和轴得匹配，要是孔太大或者轴太细，就像大脚穿小鞋或者小脚穿大鞋，走起来能舒服吗？肯定是摇摇晃晃，轴承的使用寿命也会大打折扣。
而且在安装的时候，不能硬来，得轻轻地把轴承放到该放的地方。
要是硬塞，那就好比强迫一个人做他不愿意做的事，肯定会出问题。
还有啊，安装的工具也不能马虎。
不能拿个破破烂烂的工具就去摆弄这个轴承。
这就好比你不能用一把钝了的刀去切菜，切也切不好，还容易把菜切得乱七八糟。
工具得合适、干净、完好无损。
如果是用锤子敲的话，那可得掌握好力度。
要是用力过猛，就像你打孩子没轻没重一样，轴承可能就被你打得“内伤”了，虽然表面上看不出来，但是里面的结构可能已经被破坏了。
润滑也是个关键的环节。
这就像给机器的关节上油一样。
没有足够的润滑，轴承转起来就会涩涩的，就像人走路的时候腿抽筋一样，走得磕磕绊绊。
但是也不能加太多的润滑油，太多了就像人吃撑了一样，反而会出问题。
润滑油得适量，均匀地涂抹在该涂抹的地方。
角接触轴承的安装
角接触轴承的安装
1、角接触球轴承的安装方式共有四种安装方式：
1）角接触轴承背对背DB安装；
2）角接触轴承面对面DF安装；
3）角接触轴承串联DT安装；
4）角接触轴承单列安装。
2、安装方式的不同在于受力点的不同，具体安装配对方式如下图所示
3、成对角接触轴承的预紧安装图示如下：
4、从上述图示可以得出以下结论：
1、背对背DB安装时，载荷作用中心处于轴承中心线之外；力作用点跨距较大，故悬臂端刚性较大，当轴受热伸长时，轴承游隙增大，轴承不会卡死破坏；
2、面对面DF安装时，载荷作用中心处于轴承中心线之内；结构简单、拆装方便，当轴受热伸长时，轴承游隙减小，容易造成轴承卡死，因此要特别注意轴承游隙的调整；
3、串联DT安装的，这时载荷作用中心处于轴承中心线同一侧；它适合轴向载荷大，需多个轴承联合承担的情况；
4、单列安装时，只是承受的轴向载荷较小。
角接触球轴承安装注意事项
角接触球轴承安装注意事项1. 前言嘿，朋友们！今天我们来聊聊角接触球轴承的安装那些事儿。
听起来有点技术，但别担心，我会尽量把它说得轻松点。
你要知道，安装轴承就像是做一道美味的菜，得有点火候，得有点技巧，才能做出色香味俱全的成品。
来吧，咱们一起深入探讨一下！2. 安装前的准备2.1 选材和工具首先，咱们得把材料和工具准备好。
没啥比准备工作更重要的了，就像你做饭前得先准备好食材一样！你得确保轴承质量过硬，假货可不能碰，像山寨的火锅底料，吃了只会拉肚子。
还有，工具也不能少，像扳手、锤子、润滑油等等，这些都得备齐，不然想干活就得像猴子捞月，徒劳无功。
2.2 环境清洁再来，安装的环境也得干净。
想想，一个厨房如果满是油污，做出来的菜能好吃吗？轴承的安装也一样，灰尘、杂质可不是好朋友，可能会导致轴承跑偏、磨损，甚至坏掉。
所以，提前把环境清理干净，让我们有个好地方来干活！3. 安装过程中的注意事项3.1 正确对中接下来，安装的时候可得注意对中，真的是个细致活！对中就像是两个人跳舞，要配合默契才能跳得优雅。
轴承的外圈和内圈一定要平行，不然一旦跑偏，后果可就不堪设想。
这样一来，轴承不仅工作不顺畅，反而会加速磨损，简直是自掘坟墓！3.2 力度掌握此外，力度的掌握也是个关键。
过于用力就像是过分调味，菜肯定变味。
安装轴承的时候，咱们得用适中的力量。
要是太用力，轴承可能会受损；反之，太轻又没法固定。
最理想的状态就像是一场完美的马戏表演，既精彩又安全，掌握在适当的力度之间。
4. 安装后的检查4.1 旋转检查安装完成后，别急着庆祝，检查可是必不可少的步骤！就像是在演出前的最后彩排，确保一切都在轨道上。
轻轻转动轴承，看看有没有卡顿的感觉。
如果转动顺畅，那就说明你成功了，心里那份成就感，简直不亚于中彩票！4.2 润滑处理最后，别忘了润滑。
这就像是给车子加油，没油车子是没法跑的。
合适的润滑能减少摩擦，提高效率，确保轴承能在高负荷的情况下持续稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
角接触球轴承安装方法
双列角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。
安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。
双列角接触球轴承的安装形式有三种，分别是：背对背、面对面和串联排列三种。
那么这三种安装形式各有什么特点与好处呢？
背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；
面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。
由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；
串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。
但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。
此外，在安装的过程中要注意一个参数，预加载荷的获得。
预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。
预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0.012mm过盈量时，使用寿命降低380，有0.016mm 过盈量时，使用寿命降低501；当轴承装配有0.004mm间隙时，使用寿命显着下降，有0.008mm间隙时，使用寿命下降705。
因此，对预加载荷的大小进行合理选择十分重要。
一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。
同时，预
加载荷应稍大于或等于轴向工作载荷。
汇普轴承温馨提示：双列角接触球轴承经装配检验合格后，要以工作转速作空运转试验，时间不少于2h，温升应不超过15℃。
