室内分布系统中常用的器件分为有源器件和无源器件,它们都属于线性互易元件。线性互易元件只对微波信号进行
无线覆盖系统各种器件技术指标介绍(无源、有源、天馈)
无线覆盖系统各种器件指标技术交流
传输线有三种状态：1、无反射状态（行波）2、全反射状态（驻波）3、行驻波 驻波比（回波损耗） 驻波比（回波损耗）：行驻波状态时，波腹电压与波节电压之比（VSWR）
附：驻波比——回波损耗对照表： SWR 回波损（dB） 1.2 21 1.25 19 1.30 17.6 1.35 16.6 1.40 15.6 1.50 14.0
工作频段 工作带宽 矩形系数 插入损耗 带内波动 带外抑制 驻波比 回波损耗 隔离度 耦合度 功率容量 衰减量
无线覆盖系统各种器件指标技术交流
工作频段：满足一定工作指标要求的频率范围。 如某器件工作频段为： 上行：885～909MHz，下行：930～954MHz 或上下行都工作在800～2500MHz等 工作带宽：当器件的增益下降3dB时的频率宽度。 矩形系数：增益下降3dB时频率宽度/增益下降10dB时频率宽度
无线覆盖系统各种器件指标技术交流
无线覆盖系统 各种器件技术指标介绍
京信系统公司技术咨询部 2005年5月 2005年
无线覆盖系统各种器件指标技术交流
目录
无源器件技术指标介绍 天馈线技术指标介绍 有源器件技术指标介绍
无线覆盖系统各种器件指标技术交流
无源器件技术指标介绍
无线覆盖系统各种器件指标技术交流
功分器测试指标示意图
如图所示，1口可测得驻波比；2，3口可测得插入损耗，而 由于腔体功分器本身的器件特点，输出口驻波以及输出口 的隔离不作为声明值提出。 可测指标：插损
可测指标：驻波
可测指标：插损
无线覆盖系统各种器件指标技术交流
功分器
无线覆盖系统各种器件指标技术交流
RD-52（ 3/4）N/NP-F2 （ ）
室内分布系统设备与器件介绍
室内分布系统设备与器件介绍
一、室内分布系统组成
室内分布系统主要由信源设备和分布系统两部分组成，参考图1：
图1：室内分布系统组成
其中信源设备一般指无线基站设备（BBU+RRU，可能还有GPS天线）及配套的电源设备（电表、开关盒）等，通常采用挂墙的方式安装，参考图2：
图2：信源设备挂墙安装实例图
分布系统部分则一般由馈线（1/2馈线和7/8馈线）、功率分配器件（功分器和耦合器）及室内天线等组成，参考图3和图4：
图3：馈线、功分器、耦合器
图4：室内天线
二、常用设备与器件尺寸规格
1、信源设备尺寸规格：
（1）BBU ：
（2）RRU ：
（3）GPS 天线：（用于TD-SCDMA 或CDMA 系统） 天线体积：φ110×113(mm^3)
天线重量： 1.2Kg （含安装管和夹具） 天线安装管：φ28×300
GPS 天线外形 GPS 天线安装实例 2、馈线尺寸规格：
3、功分器尺寸规格
二功分器尺寸：235.2×60.2×25mm （长×宽×深） （三功分器和四功分器尺寸与二功分器类似）
4、耦合器尺寸规格
尺寸：154×43×20mm （长×宽×深）
5、常用室内天线尺寸规格
（1）室内吸顶天线
（2）室内壁挂天线
【说明】：以上尺寸规格仅供参考，具体数值取决于实际使用设备或器件的型号。
室内分布系统
室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
从工程角度看室分是由馈线链接有源设备与无源器件通过天馈线放射信号的系统。
本文编者从工程角度分解室分的各部组成和故障排查。
一，无源器件。
无源器件主要包括：耦合器，功分器，3db电桥，合路器等等。
无源器件功率损耗算式为10lg（n）。
1，功分器功分器定义：功率等分器件，根据功率分配规格分为二功分，三功分和四功分。
功分器技术参数：损耗为10lg（1/n），例如二功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。
功分器应用：一般应用于天线点位分路。
2，耦合器耦合器定义：不等分器件，直通口功率高，耦合口功率低。
根据耦合口功率衰减分为5db 耦合器、7db耦合器、10db耦合器等等。
耦合器参数：耦合口损耗有明文标注，直通口损耗可以计算，以7db耦合器为例，10lg（x）=-7db，x=1/5，则直通口功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg （x）=-10db，吸/10，直通口功率分配为9/10，损耗为10lg（9/10）=0.46db。
耦合器应用：一般应用于室分主线，层级主线。
3，3db电桥。
3db电桥定义：同频合路器，合路BTS基站载频不同功率发射口。
3db电桥应用：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作用不断降低。
规格2G频率百米衰减4G频率百米衰减二分之一电缆8dbm左右12dbm左右八分之七电缆4dbm左右7.5dbm左右5，合路器合路器定义：异频合路器，合路不同信号。
2G、3G、4G、WLAN等不同信号多频合路器。
合路器参数：合路器各信号输入端口隔离度为60db，损耗为1dbm左右。
室分
室内分布系统优化的一个最重要步骤就是根据器件输出功率，根据传输线缆长度，根据使用器件数量以及经过各种器件后的增益来计算天线口输出功率，判断是否满足设计要求，从而判断影响覆盖的根本原因。
五、测试方法以及测试设备：
测试设备主要是：笔记本计算机，SPAN INDOO软件，具备INDOO功能的加密狗，PACKER手机，各种UE终端，室内分布地图（需要转换成JPG格式图片）等。
l
天线：室内覆盖常以吸顶天线为主，目前主要使用的有3dbi和5dbi天线两种，在水平方向上全向发射。在垂直方向上，5dbi天线比3dbi天线集中能量的能力更强
四、室内分布系统覆盖情况指针要求：
P-CCPCH RSCP≥-75dBm，室内覆盖系统边缘场强要求P-CCPCH接收信号功率不小于-85 dBm，外泄电平要求室内信号外泄到室外20米处的P-CCPCH信号强度小于-90 dBm；
室分有源器件：信源和干放
无源器件：功分器、耦合器、合路器、馈线、天线等。
室内分布除了主设备是有源器件，其他都是无源器件
无源器件指像滤波器、分配器、谐振回路等以实现信号匹配、分配、滤波等；
有源器件指像微波晶体管、微波固态谐振器等以实现信号产生、放大、调制、变频等。
室内分布系统中经常用到的无源器件有功分器、耦合器、基站耦合器、合路 器、电桥、干线放大器、负载、射频电缆等。
对于天线口测试RSCP值比较高，工程测试中最高达到-33dbm。每个天线口的设计发射功率都是不一样的，上限是不能超过0dbm。微基站功率输出按18dbm设计，干放输出功率是24dbm。由此可以看出，接收天线接收的信号功率仅仅是发射天线辐射功率的一小部分，大部分能量都向其它方向扩散了，厂家标准是信号发射到空中，我们用天线靠近发射口接收，此时已经损耗了30dbm左右。这就是手机接受到最好信号才-33dbm的原因。
LTE室分系统及优化重点介绍
楼层弱覆盖
效果 OK
优化重点一：合路器不兼容故障整改案例-1
问题描述：
根据设计方案，该小区覆盖俊景轩等六部 电梯及H座地下停车场，现场测试覆盖区 域全部无输出。 排查信源处， 联通为将WCDMA（MRU） 系统接入分布，在各支路新增了二级合路 器，源系统分布接入二级合路器的GSM接 口，导致电信4G信号无法通过第二级合路 器，覆盖区域为盲区。
测试工具
网络便携测试工具，对故障进行确认
测试方法
1、观察天线底RSRP、SINR是否达到设计要求 2、对速率、接通率等指标正常综合分析
故障 定位
网络便携测试工具
优化重点一：室分故障整改--故障定位方法
故障 排障法
优化重点一：室分故障整改--室分常见故障类型
主机无告警 天线无输出
馈线破坏
主干被拆
重启/更换RRU 分布复原整改/新做室分
故障对 应解决
方案
更换耦合器、功分器 拆除负载、衰减，驻波比处理
功率优化
优化重点一：室分故障整改--故障处理
通过对分布系统的故障定位及分析，确 定所更换的器件，现场进行故障整改
所需工具 现场带齐整改工具，包括板手、螺丝刀
、钳子、防水胶带等。 所需材料
切换和重选
切换和重选问题是室分优化的一个重点，也是室分优化中遇到较多 的一类问题，由于室分系统的特殊性，与周围的邻区关系一般较少， 如果切换和重选不合理，极易造成质差甚至掉线，所以移动性能优化 是关键要点。
02
室分优化重点
优化 重点
室分故障整改方法 室分移动性能--切换优化 信号泄露优化
重叠覆盖优化 深度覆盖不足优化
器件损耗及计算
根据实际的实用场景进行 器件的选择。

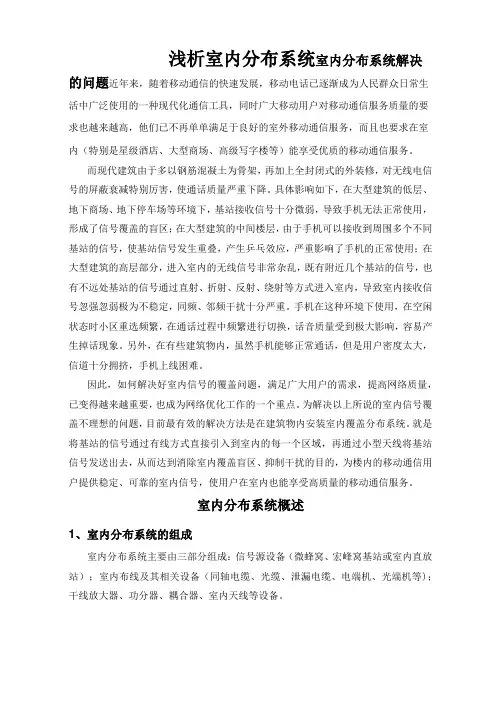

浅析室内分布系统
浅析室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等)；干线放大器、功分器、耦合器、室内天线等设备。
室内分布系统常用器件
室内分布系统常用器件室内分布系统常用器件主要包含：天线、功分器、耦合器、合路器、馈线和接头1、天线天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。
在无线电设备中用来发射或接收电磁波的部件。
无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。
此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。
一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。
同一天线作为发射或接收的基本特性参数是相同的。
这就是天线的互易定理。
1）室内覆盖天线提供用于覆盖诸如建筑物内部、地下场所、车站、机场、隧道、地铁、电梯等蜂窝基站所延伸不到的通信盲区的各种室内天线，可按需选择吸顶式天线或壁挂式天线、单频段天线或多频段天线、全向辐射天线或定向辐射天线、常规尺寸天线或超小型天线等。
2）美化天线：美化天线是指用和周围比较协调的罩体把天线隐蔽在里面，比如高楼上的仿通气的方柱，空调，挂在墙体上的变色龙，还有小区里放置的景观，都是用玻璃钢做成罩体再喷漆，不容易让我们发现，而且还美化了景色。
2、功分器功分器全称功率分配器，英文名Power divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器按输出通常分为一分二（一个输入两个输出）、一分三（一个输入三个输出）等。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、幅度平衡度，相位平衡度，功率容量和频带宽度等。
功分器的作用：是将功率信号按一定的比例分配到各分支端口，给不同的覆盖区使用。
3、耦合器在微波系统中，往往需将一路微波功率按比例分成几路，这就是功率分配问题。
室内分布系统中无源器件（详）
室内分布系统中无源器件（详）1 功分器功分器全称“功率分配器”，属于能量分配器件,可将能量等分成2路、3路或4路输出。
功分器由微带线、带状线或同轴线制成，利用多段阻抗变换器原理达到足够的带宽。
功分器规格是根据输出端口的数量进行划分的，室内分布系统中常用到的功分器有一分二、一分三、一分四等几种规格，它们每一路输出信号的功率分别等于输入信号功率的1/2、1/3和1/4。
另有不等分功分器，一般使用较少。
微带二功分器上图中蓝色部分为经过三级阻抗变换的微带线；绿色部分为罗杰斯介质板，具有特定的介电常数。
各端口输出能量是输入能量的1/2，即-3dB。
微带三功分器在不同宽度微带线的节点处需要焊接隔离电阻，图中没有标明各端口输出能量是输入能量的1/3，即-4.8dB。
微带四功分器四功分在实现形式上相当于3个二功分各端口输出能量是输入能量的1/4，即-6dB 。
腔体功分器腔体功分器使用铜制镀银圆柱形同轴传输线，具用承受功率大的特点，但由于没有隔离电阻，其端口隔离度几乎为0dB.上图中白色部分为三级阻抗变换的同轴传输线，黄色部分为接头的插针。
每一节传输线长度为波长的1/4功分器的应用功分器属于能量分配器件，可将馈线中传输的信号进行功率等分，对于基站下行信号，功分器为功率分配器，对于基站上行信号，功分器为功率合成器。
微带功分器有良好的端口隔离度，但不能承受大功率信号的冲击，故多在小功率覆盖工程、隔离度要求较高的条件下使用。
腔体功分器弥补了大功率的需求，而且插入损耗略小于微带功分器，在隔离度要求不高的信号覆盖工程得到广泛应用。
功分器技术指标无源器件主要技术指标：工作频带：满足指标要求的工作频率范围。
插入损耗：系统因加入功分器后的单路损耗，一般地，插损要求不超过0.5dB。
隔离度：功分器各输出端口之间信号相互耦合的大小。
隔离度越大，相互干扰越小，性能越好，通常要求在-20dB以下。
输出波动：在工作频带内各输出端口信号电平的最大值与最小值之差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内分布系统无源器件介绍室内分布系统中常用的器件分为有源器件和无源器件，它们都属于线性互易元件。
线性互易元件只对微波信号进行线性变换而不改变频率特性，并满足互易原理。
无源器件指像滤波器、分配器、谐振回路等以实现信号匹配、分配、滤波等；有源器件指像微波晶体管、微波固态谐振器等以实现信号产生、放大、调制、变频等。
室内分布系统中经常用到的无源器件有功分器、耦合器、基站耦合器、合路器、电桥、干线放大器、负载、射频电缆等。
一、功分器1.概念功分器（全称功率分配器）一种将一路输入信号能量分成两路或多路输出相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
基本分配路数为2路、3路和4路，通过它们的级联可以形成多路功率分配。
使用功分器时，若某一输出口不接输出信号，必须接匹配负载，不应空载。
2.主要指标功分器的主要技术参数有插入损耗、分配损耗、驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。
下表是宽频腔体功分器一些典型指标（参考）：频带宽度：这是各种射频/微波电路的工作前提，功分器的设计结构与工作频率密切相关。
必须首先明确功分器的工作频率，才能进行下面的设计功率损耗：分为分配损耗和插入损耗。
分配损耗：主路到支路的分配损耗实质上与功分器的功率分配比有关，其计算公式为所有路数的输出功率之和与输入功率的比值，一般理想分配损耗由下式获得：理想分配损耗（dB)=10log(1/N) N为功分器路数插入损耗：输入输出间的插入损耗是由于传输线（如微带线）的介质或导体不理想等因素，考虑输入端的驻波比所带来的损耗。
驻波比：指沿着信号传输方向的电压最大值和相邻电压最小值之间的比率。
每个端口的电压驻波比越小越好。
功率容量：电路元件所能承受的最大功率。
在分布系统中，功分器作为下行信号来说是个功率分配器，对上行信号来讲又是个(小信号)合路器。
功分器上标注的功率是指输入端口的最大输入功率，而作为(小信号)合路器来讲，不能在输出端口按标注的功率输入信号。
功分器不宜作大功率合成使用，两个大功率的载波信号合成建议采用3dB电桥。
隔离度：本振或信号泄漏到其他端口的功率和原功率之比。
如果从每个支路端口输入功率只能从主路端口输出，而不应该从其他支路输出，这就要求支路之间有足够的隔离度。
一般大于20dB。
二、耦合器1.概念耦合器常用于对规定流向微波信号进行取样。
在无内负载时，定向耦合器往往是一四端口网络。
定向耦合器是一种低损耗的器件，它接受一路输入信号而输出两路在在理论上有下列特性的信号a)输出的幅度不相等。
主线输出端为较大的信号，基本上可以看作直通，耦合线输出端为较小信号。
b)主线上的理论损耗决定与耦合线的信号电平，即决定于耦合度。
c)主线和耦合线高隔离度。
直接点说耦合器的作用是将信号不均匀地分成2分(称为主干端和耦合端，也有的称为直通端和耦合端)。
2.主要指标主要指标：耦合度、功率损耗、隔离度、方向性、输入输出驻波比、功率容限、频段范围、带内平坦度等。
下表是宽频腔体耦合器一些典型指标（参考）：耦合度：信号功率经过耦合器，从耦合端口输出的功率和输入信号功率直接的差值。
（一般都是理论值如：6dB、10dB、30dB等）耦合度的计算方法：若输入信号A为30dBm 而耦合端输出信号C为24dBm 则耦合度＝C-A＝30-24＝6dB，所以此耦合器为6dB耦合器。
实际耦合度可能在5.5~6.5之间波动。
功率损耗：分为耦合损耗和插入损耗。
耦合损耗：理想的耦合器输入信号为A，耦合一部分到B，则输出端口C必定就要有所减少。
计算方法：将所有端口的“dBm”功率转换成“毫瓦”为单位表示，比如A 输入端的功率原来是30dBm，转换成“毫瓦”是1000毫瓦，而耦合端的输出是25.5dBm（先假设用的是6dB耦合器，并且6dB耦合器实际耦合度是6.5dB）,将25.5dBm转换成毫瓦是：316.23毫瓦。
再假设此耦合器没有其它损耗，那么剩下的功率应该是1000－316.23=683.77毫瓦，全部由输出端输出。
将683.77毫瓦转换成“dBm”＝28.349, 则耦合器的耦合损耗=输入端的功率（dBm）－输出端的功率（dBm）＝30dBm－28.349dBm＝1.651dB，这个值指的是耦合器没有额外损耗（器件损耗）的情况下的耦合损耗。
插入损耗：指的是信号功率经过耦合器至输出端出来的信号功率减小的值再减去耦合损耗所得的数值。
计算方法：以6dB耦合器为例，在实际测试中假设输入A是：30dBm，耦合度实测是：6.5dB，输出端的理想值是28.349dBm，再实测输出端的信号，假设是27.849dBm,那么插损＝理论输出功率－实测输出功率＝28.349-27.849=0.5dB；隔离度：指的是输出端口和耦合端口之间的隔离；一般此指标仅用于衡量微带耦合器，如5－10dB为18～23dB，15dB为20～25dB，20dB（含以上）为：25～30dB；腔体耦合器的隔离度非常好所以没有此指标要求。
计算方法：当输入端接匹配负载时，将信号由输出端输入，测耦合端减小的量即为隔离度。
方向性：指的是输出端口和耦合端口之间的隔离度的值再减去耦合度的值所得的值，由于微带的方向性随着耦合度的增加逐渐减小最后30dB以上基本没有方向性，所以微带耦合器没有此指标要求，腔体耦合器的方向性一般为：1700～2200MHz时：17～19dB，824～960MHz时：18～22dB。
计算方法：方向性＝隔离度－耦合度例如6dB的隔离度是38dB，耦合度实测是6.5dB，则方向性＝隔离度－耦合度＝38－6.5=31.5dB。
驻波比：指的是输入/输出端口的匹配情况，各端口要求则一般为：1.2~1.4。
功率容限：指的是可以在此耦合器上长期（不损坏的）通过的最大工作功率容限，一般微带耦合器为：30～70W平均功率，腔体的则为：100～200W平均功率。
在耦合器上标注的功率同样是指输入端口的最大输入功率，输出口和耦合端口不能用标注的最大功率输入。
频率范围：一般标称都是写800～2200MHz，实际上要求的频段是：824－960MHz加上1710～2200MHz，中间频段不可用。
有些功分器还存在800～2000MHz和800～2500MHz频段带内平坦度：指的是在整个可用频段耦合度的最大值和最小值之间的差值。
基站耦合器：是耦合器中特殊的一种，主要用在耦合基站信号的时候。
它和一般耦合器的区别在性能上它功率大、插损小，而在接头上它的三个口分别为DIN-J、DIN-K和NK，而普通的耦合器三个口均为NK。
基站耦合器必须直接连接在基站TX/RX射频口，不能随意在馈线让开口做耦合点。
三、腔体和微带的区别腔体耦合器内部是2条金属杆,组成的一级耦合。
微带耦合器内部是2条微带线,组成的一个类似于多级耦合的网络。
结构上来说微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
四、电桥电桥是是定向耦合器的一种，是个四端口网络，它的特性是两口输入两口输出，两输入口相互隔离，两输出端口各输出输入端口输入功率的50%。
在同频段内不同载波间将两个无线载频合路后馈入天线或分布系统（通常为Rx 和Tx）。
当作为单端口输出使用时，另一输出端必须连接匹配功率负载以吸收该端口的输出功率，否则将严重影响到系统传输特性，负载功率根据输入信号的功率来定，不能小于两个信号功率电平和的1/2。
负载会带来一定的损耗（3dB）。
有时两个输出端口都要用到，这时就不需要负载，也无损耗。
由于电路和加工装配上的离散性，电桥耦合器输入端口的隔离度比较低，不建议应用在不同频段间的合路。
异频合路时建议选用双工／多工合路器以改善系统的性能指标，增加可靠性。
五、合路器在介绍合路器前，先介绍下滤波器的概念。
滤波器是一种双端口网络，它最基本的应用就是抑制不需要的频率信号，让需要的频率信号通过，起频率选择的作用。
在实际应用中，把两个或两个以上的滤波器组合到一起，就成了双工器或合路器。
合路器是多个滤波器组成的单元,是多端口网络，所有端口均为输入/输出双功能端口。
合路器的电性能指标和滤波器指标基本相同。
合路器将来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。
合路器至少有两个输入口和一个输出口，输入口分别用于不同频段信号的输入，可将多路输入信号合成后由输出口输出。
它还具有相反工作模式。
它的特点是合分路损耗小、频段间抑制度高、功率容量大、温度稳定性好等特点。
合路器分为同频合路器和异频段合路器两种。
下表是一些典型的参数：在信号的合路上，不难发现功分器、电桥、合路器都有这样的功能，下表是它们之间的一个比较：六、衰减器在相当宽的频段范围内一种相移为零、其衰减和特性阻抗均与频率无关的常数，由电阻元件组成的二端网络。
用于直放站输入端，控制直放站输入信号强度在正常范围内，以免输入过大，造成直放站前级拥塞。
同时可以让直放站工作在高增益状态下，获得更好的噪声系数表现。
还可以用于干线放大器输入前端。
衰减器可以分为两种类型：固定的和可变的。
通常工程上我们多采用固定衰减器。
目前我们多采用的有5dB、10dB、15dB、20dB、30dB、40dB等。
衰减器我们最关注的指标是衰减大小、功率容量大小等。
需要注意的是，输入信号功率小于衰减器的功率容量。
负载是一种特殊的衰减器，衰减度为无限大。
终端在某一电路或电器输出端口，接收电功率的元器件、部件或装置统称为负载。
七、干线放大器干放就是在功率变低而不能满足覆盖要求时加的信号放大设备。
就是当信号源设备功率难以达到覆盖要求时发大信号源的功率，以覆盖更多的区域。
下行链路从主干电缆来的下行链路信号经输入端口（DLin）进入主机，经下行放大器PA放大后，再由输出端口（DLout）输出，送往主干电缆。
下行链路放大器(PA)增益可调范围≥20dB，配合系统设计，下行增益可微调。
下行功放带有自动电平控制电路（ALC），当输入信号电平在-10dBm～＋5dBm范围内变化时，均能保证输出端的电平恒定不变。
上行链路从主干电缆来的上行链路信号，由输出端口（DLout）进入主机，经上行低噪声放大器放大后，再由输入端口（DLin）输出，送往主干线。
上行链路放大器(LNA)增益可调范围大于20dB，配合系统设计，上行增益可在较大范围内变化。
本机上、下行链路两侧的双工器具有插损小、频段隔离度高等特点，能有效地把上下行信号分开，以便在各自的传输链路中设置放大器。
在室内分布系统中，干线放大器属于二级放大器件，在同等输出功率下，多级放大会抬高基站的低噪。
因此，原则上不采用直放站+干放的多级覆盖方式。
