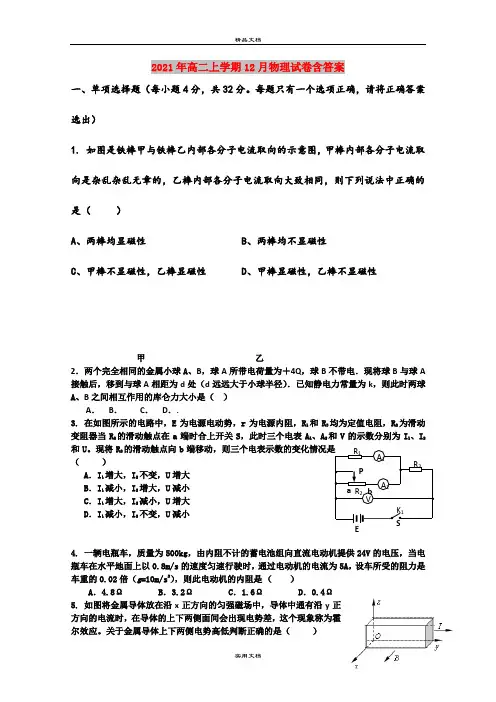

2021年高二上学期12月物理试卷含答案
2021年高二上学期12月物理试卷含答案一、单项选择题（每小题4分，共32分。
每题只有一个选项正确，请将正确答案选出）1. 如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（ ）A 、两棒均显磁性B 、两棒均不显磁性C 、甲棒不显磁性，乙棒显磁性D 、甲棒显磁性，乙棒不显磁性甲 乙2．两个完全相同的金属小球A 、B ，球A 所带电荷量为＋4Q ，球B 不带电．现将球B 与球A 接触后，移到与球A 相距为d 处（d 远远大于小球半径）．已知静电力常量为k ，则此时两球A 、B 之间相互作用的库仑力大小是（ ）A ．B ．C ．D ．.3. 在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。
现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是（ ） A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小 4. 一辆电瓶车，质量为500kg ，由内阻不计的蓄电池组向直流电动机提供24V 的电压，当电瓶车在水平地面上以0.8m/s 的速度匀速行驶时，通过电动机的电流为5A ，设车所受的阻力是车重的0.02倍（g =10m/s 2），则此电动机的内阻是 （ ）A ．4.8ΩB ．3.2ΩC ．1.6ΩD ．0.4Ω 5. 如图将金属导体放在沿x 正方向的匀强磁场中，导体中通有沿y 正方向的电流时，在导体的上下两侧面间会出现电势差，这个现象称为霍尔效应。
关于金属导体上下两侧电势高低判断正确的是（ ）K 1 VA 2 R 1A 1R 3a brS R 2 PA.上高下低B.下高上低C.上下一样D.无法判断6. 在电视机的显像管中，电子束的扫描是用磁偏转技术实现的，其扫描原理如图甲所示，圆形区域内的偏转磁场方向垂直于圆面，当不加磁场时，电子束将通过O点而打在屏幕的中心M 点。

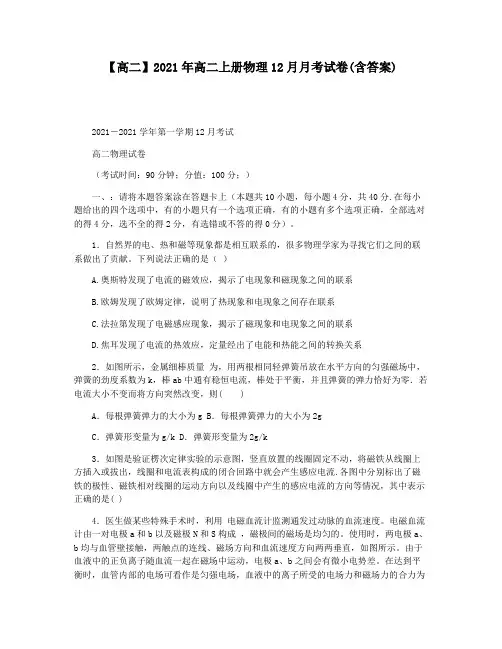

【高二】2021年高二上册物理12月月考试卷(含答案)
【高二】2021年高二上册物理12月月考试卷(含答案)2021―2021学年第一学期12月考试高二物理试卷（考试时间：90分钟；分值：100分；）一、：请将本题答案涂在答题卡上（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）。
1．自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。
下列说法正确的是（）A.奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B.欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C.法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D.焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系2．如图所示，金属细棒质量为，用两根相同轻弹簧吊放在水平方向的匀强磁场中，弹簧的劲度系数为k，棒ab中通有稳恒电流，棒处于平衡，并且弹簧的弹力恰好为零．若电流大小不变而将方向突然改变，则( )A．每根弹簧弹力的大小为g B．每根弹簧弹力的大小为2gC．弹簧形变量为g/k D．弹簧形变量为2g/k3．如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流.各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是( )4．医生做某些特殊手术时，利用电磁血流计监测通发过动脉的血流速度。
电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的。
使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。
由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差。
在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零。
高二上学期12月份月考物理试题及答案
高二十二月份月结学情调研物 理 试 题2017.12.4第Ⅰ卷 选择题（40分）一、选择题（4×10=40分。
1-6小题有一个正确答案，7-10有多个答案正确。
全选对得4分，选对但不全得2分，不选或错选得0分）1.关于静电场，下列说法正确的是（ ）A. 电势等于零的物体一定不带电B. 电场强度为零的点，电势一定为零C. 同一电场线上的各点，电势一定相等D. 负电荷沿电场线方向移动时，电势能一定增加2.根据楞次定律知感应电流的磁场一定是 （ ）A.阻碍引起感应电流的磁通量B.与引起感应电流的磁场反向C.阻碍引起感应电流的磁通量的变化D.与引起感应电流的磁场方向相同3．如图所示，平行于纸面水平向右的匀强磁场，磁感应强度B 1＝1T ．位于纸面内的细直导线，长L ＝1m ，通有I ＝1 A 的恒定电流．当导线与B 1成60°夹角时，发现其受到的安培力为零，则该区域同时存在的另一匀强磁场的磁感应强度B 2的不可能的是( )A.12TB.32T C ．1T D.3T4．带电的平行板电容器与静电计的连接如图所示，要使静电计的指针偏角变大，可采用的方法有（ ）A ．减小两极板间的距离B ．用手触摸极板错误！未找到引用源。
C ．在两板间插入电介质D ．将极板B 向上适当移动5．如图所示电路中，电动势为E ，内阻为r 的电源与一滑动变阻器构成闭合电路，当滑动触片移动时，滑动变阻器两端电压和电路中电流的关系图象如下图中的( )6．如右图所示，两极板与电源相连接，电子从负极板边沿垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的( )A ．2倍B ．4倍C ．12倍D ．14倍7.如图所示，从S 处发出的热电子经加速电压U 加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转，不考虑电子本身的重力．设两极板间电场强度为E ，磁感应强度为B.欲使电子沿直线从电场和磁场区域中通过，只采取下列措施，其中可行的是( )A. 适当减小电场强度EB ．适当减小磁感应强度BC ．适当增大加速电场的宽度D ．适当增大加速电压U8．如图所示的电路中，各元件均为线性元件.电源电动势为E ，内电阻不能忽略，闭合S 后，调整R 的阻值，使电压表的示数增大△U ，在这一过程中（ ）A ．通过R 1B ．R 2两端的电压减小，减小量为△UC ．路端电压与干路电流的比值为定值D ．路端电压的变化量与干路电流的变化量的比值为定值9．如图所示，通电导线旁边同一平面有矩形线圈abcd .则 （ ）A.若线圈向右平动，其中感应电流方向是a →b →c →dB.若线圈竖直向下平动，无感应电流产生C.当线圈以ab 边为轴转动时，其中感应电流方向是a →b →c →dD.当线圈向导线靠近时，其中感应电流方向是a →b →c →d10．如图所示，在半径为R 的圆内有一磁感应强度为B 的向外的匀强磁场，一质量为m ．电荷量为q 的粒子（不计重力），从A 点对着圆心方向垂直射入磁场，从C 点飞出，则（ ）A ．粒子带正电B ．粒子的轨道半径为RC ．带电粒子从C 点飞出时，速度偏转角为120°D ．粒子在磁场中运动的时间为/3m Bq π第Ⅱ卷 非选择题（60分）二、实验题（本题共18分。

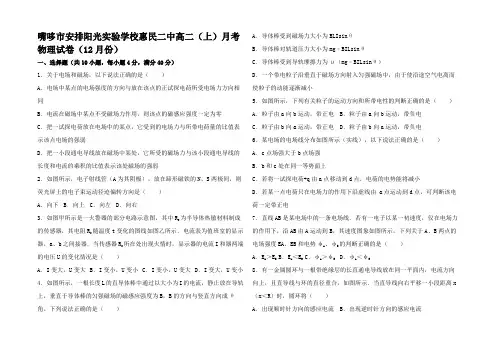

高二物理上学期12月月考试卷高二全册物理试题_
嘴哆市安排阳光实验学校惠民二中高二（上）月考物理试卷（12月份）一、选择题（共10小题，每小题4分，满分40分）1．关于电场和磁场，以下说法正确的是（）A．电场中某点的电场强度的方向与放在该点的正试探电荷所受电场力方向相同B．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零C．把一试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D．把一小段通电导线放在磁场中某处，它所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱2．如图所示，电子射线管（A为其阴极），放在蹄形磁铁的N、S两极间，则荧光屏上的电子束运动径迹偏转方向是（）A．向下B．向上C．向左D．向右3．如图甲所示是一火警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示．电流表为值班室的显示器，a、b之间接器．当传感器R2所在处出现火情时，显示器的电流I和器两端的电压U的变化情况是（）A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小4．如图所示，一根长度L的直导体棒中通过以大小为I的电流，静止放在导轨上，垂直于导体棒的匀强磁场的磁感应强度为B，B的方向与竖直方向成θ角，下列说法正确的是（）A．导体棒受到磁场力大小为BLIsinθB．导体棒对轨道压力大小为mg﹣BILsinθC．导体棒受到导轨摩擦力为μ（mg﹣BILsinθ）D．一个带电粒子沿垂直于磁场方向射入匀强磁场中，由于使沿途空气电离而使粒子的动能逐渐减小5．如图所示，下列有关粒子的运动方向和所带电性的判断正确的是（）A．粒子由a向b运动，带正电B．粒子由a向b运动，带负电C．粒子由b向a运动，带正电D．粒子由b向a运动，带负电6．某电场的电场线分布如图所示（实线），以下说法正确的是（）A．c点场强大于b点场强B．b和c处在同一等势面上C．若将一试探电荷+q由a点移动到d点，电荷的电势能将减小D．若某一点电荷只在电场力的作用下沿虚线由 a点运动到d点，可判断该电荷一定带正电7．直线AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如图所示，下列关于A、B两点的电场强度EA、EB和电势φA、φB的判断正确的是（）A．E A＞E B B．E A＜E B C．φA＞φB D．φA＜φB8．有一金属圆环与一根带绝缘层的长直通电导线放在同一平面内，电流方向向上，且直导线与环的直径重合，如图所示．当直导线向右平移一小段距离x （x＜R）时，圆环将（）A．出现顺时针方向的感应电流B．出现逆时针方向的感应电流C．没有感应电流D．无法确定有无感应电流9．如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计，电流计中有如图所示方向感应电流通过时，AB的运动情况是（）A．向右加速运动B．向右减速运动C．向右匀速运动D．向左减速运动10．如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡D1和D2亮、暗的顺序是（）A．接通时D1先达最亮，断开时D1先灭B．接通时D2先达最亮，断开时D1后灭C．接通时D1先达最亮，断开时D1后灭D．接通时D2先达最亮，断开时D2先灭二、解答题（共2小题，满分20分）11．（14分）（2014秋•东营区校级期末）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：（1）用螺旋测微器测量其直径如图1，由图可知其直径为 mm；（2）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如2图，则该电阻的阻值约为Ω．（3）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1（量程0～4mA，内阻约50Ω）电流表A2（量程0～10mA，内阻约30Ω）电压表V1（量程0～3V，内阻约10kΩ）电压表V2（量程0～15V，内阻约25kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）开关S及导线若干为使实验误差较小，要求测得多组数据进行分析，测量的电路图如图所示，则选择的电流表是、电压表是、滑动变阻器是（填写所用器材的代号）．12．用伏安法测电源电动势和内电阻，已知电流表内阻和电源内电阻相比，不可忽略，画出的（甲）、（乙）两种可供选用的测量电路．（1）为提高电动势和内电阻的测量精度，应选用的电路是．（2）由实验数据做出如图（丙）所示图线，则该电源的内电阻r=Ω．（3）所测得的电源电动势E和内电阻r的测量值与真实值相比较的情况是：E测E真；r测r真．（填“＞”或“＜”）（4）误差出现的原因是．三、解答题（共4小题，满分40分.要有必要的文字说明和解题步骤，有数值计算的要注明单位.）13．（10分）（2014•校级四模）如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源．现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R0=2.5Ω，金属导轨电阻不计，g 取10m/s2．已知sin37°=0.60，cos37°=0.80，求：（1）通过导体棒的电流；（2）导体棒受到的安培力大小以及方向；（3）导体棒受到的摩擦力大小与方向．14．（10分）（2012秋•温州校级期末）如图所示电路，电灯R1=24Ω，电动机绕组的电阻R0=1Ω，当电键S1、S2闭合时，测得电阻R1的电功率是P=96W，理想电流表的读数为I=5A，求此时：（1）电源的输出功率；（2）电动机的输出功率．15．（10分）（2014秋•东营区校级期末）如图所示，一个质量为m、电荷量为q，不计重力的带电粒子，从x轴上的P（a，0）点，以速度v沿与x轴正方向成60°角射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限．求：匀强磁场的磁感应强度B的大小和粒子通过第一象限的时间．16．（10分）（2011秋•江苏校级期末）如图所示，在倾角为45°的斜面OA左侧有一竖直档板，档板与斜面OA间有垂直纸面向外的匀强磁场，磁感应强度为B=0.2T，档板上有一小孔P，OP=0.6m，现有一质量m=4×10﹣20kg，带电量q=+2×10﹣14C的粒子，从小孔以速度v0=3×104m/s水平射进磁场区域．粒子重力不计．（1）粒子在磁场中做圆周运动的半径是多少？（2）通过调整粒子进入磁场的速度大小可以控制粒子打到斜面OA时的速度方向，现若要粒子垂直打到斜面OA上，则粒子进入磁场的速度该调整为多少？此情况下粒子打到斜面OA的时间又为多少？惠民二中高二（上）月考物理试卷（12月份）参考答案与试题解析一、选择题（共10小题，每小题4分，满分40分）1．关于电场和磁场，以下说法正确的是（）A．电场中某点的电场强度的方向与放在该点的正试探电荷所受电场力方向相同B．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零C．把一试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D．把一小段通电导线放在磁场中某处，它所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱【考点】电场；磁现象和磁场．【分析】电场强度是用来表示电场的强弱和方向的物理量，电场强弱可由试探电荷所受的力与试探点电荷带电量的比值确定，电场方向与正电荷受力方向一致与负电荷受力方向相反．磁感应强度是描述磁场强弱的物理量，通过电流元垂直放置于磁场中所受磁场力与电流元的比值来定义磁感应强度．比值与磁场力及电流元均无关．【解答】解：A、电场中某点的电场强度的方向，与放在该点的正试探电荷，所受电场力方向相同，与负电荷受到的电场力相反，故A正确；B、电流在磁场中某位置受到的磁场力为零，则该位置的磁感应强度不一定为零，可能电流与磁场方向平行，故B错误；C、把一试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值，来表示该点电场的强弱，故C正确；D、一小段通电导体在磁场中某位置受到的磁场力为零，则该位置的磁感应强度不一定为零，还受到放置的位置有关，故D错误；故选：AC．【点评】电场强度是用比值法定义的物理量之一，电场中某点的电场强度是由电场本身决定的，与该点是否有试探电荷无关，本题是考查基础知识的好题．磁感应强度是通过比值定义得来，例如电场强度也是这种定义，电场强度与电场力及电荷量均没有关系．再如密度也是，密度与物体的质量及体积均无关．同时电流元放入磁场中不一定有磁场力，还受放置的角度有关．2．如图所示，电子射线管（A为其阴极），放在蹄形磁铁的N、S两极间，则荧光屏上的电子束运动径迹偏转方向是（）A．向下B．向上C．向左D．向右【考点】带电粒子在匀强磁场中的运动．【专题】带电粒子在磁场中的运动专题．【分析】此题要求要了解电子射线管的构造和原理，阴极是发射电子的电极，电子在磁场中运动，受到洛伦兹力的作用而发生偏转．从而显示电子运动的径迹，偏转方向有左手定则判断．【解答】解：因为A是阴极，B是阳极，所以电子在阴极管中的运动方向是A 到B，产生的电流方向是B到A（注意是电子带负电），根据左手定则，四指指向A，手掌对向N极（就是这个角度看过去背向纸面向外），此时大拇指指向下面，所以轨迹向下偏转．故选：A【点评】本题要掌握左手定则判定：伸开左手，使大拇指跟其余四个手指垂直，并且跟手掌在同一平面内，把手放入磁场中，让磁感线穿过掌心，四指所指为正电荷运动方向，拇指所指方向为电荷所受洛伦兹力的方向．（注：对负电荷而言，四指所指方向为其运动的反方向）3．如图甲所示是一火警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示．电流表为值班室的显示器，a、b之间接器．当传感器R2所在处出现火情时，显示器的电流I和器两端的电压U的变化情况是（）A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小【考点】闭合电路的欧姆定律．【专题】恒定电流专题．【分析】R2为用半导体热敏材料制成的传感器，出现火情，温度升高时，其电阻减小．分析外电路总电阻的变化，分析总电流和路端电压的变化，即可知U 的变化．根据并联部分电压的变化，分析I的变化．【解答】解：当传感器R2所在处出现火情时，温度升高，由图乙知R2的阻值变小，外电路总电阻变小，则总电流I总变大，电源的内电压变大，路端电压变小，即U变小．电路中并联部分的电压U并=E﹣I总（R1+r），I总变大，其他量不变，则U并变小，电流表示数I变小．故B正确，ACD错误；故选：B．【点评】电路的动态分析类题目首先要明确电路的结构，再按外电路、内电路、外电路的顺序进行分析即可得出正确答案．4．如图所示，一根长度L的直导体棒中通过以大小为I的电流，静止放在导轨上，垂直于导体棒的匀强磁场的磁感应强度为B，B的方向与竖直方向成θ角，下列说法正确的是（）A．导体棒受到磁场力大小为BLIsinθB．导体棒对轨道压力大小为mg﹣BILsinθC．导体棒受到导轨摩擦力为μ（mg﹣BILsinθ）D．一个带电粒子沿垂直于磁场方向射入匀强磁场中，由于使沿途空气电离而使粒子的动能逐渐减小【考点】安培力．【专题】定性思想；推理法；磁场磁场对电流的作用．【分析】对导体棒受力分析，正交分解，根据平衡条件求解导体棒受到导轨摩擦力和支持力．【解答】解：A、根据左手定则可得导体棒受力分析如图所示．B与I垂直，故导体棒受到磁场力大小为F=BIL，故A错误；B、根据共点力平衡规律得：BILsinθ+F n=mg，得导体棒对轨道的压力大小为F n=mg﹣BILsinθ，故B正确；C、由于导体棒受到的是静摩擦力，因而受到静摩擦力大小要运用力的平衡规律求解，即为F f=BILcosθ，故C错误；D、一个带电粒子沿垂直于磁场方向射入匀强磁场中，由于使沿途空气电离而消耗粒子的能量，使粒子的动能逐渐减小，故D正确．故选：BD【点评】本题借助安培力考查了平衡条件以及正交分解的应用，注意安培力公式F=BILsinθ，θ为B与I之间的夹角．5．如图所示，下列有关粒子的运动方向和所带电性的判断正确的是（）A．粒子由a向b运动，带正电B．粒子由a向b运动，带负电C．粒子由b向a运动，带正电D．粒子由b向a运动，带负电【考点】洛仑兹力．【专题】定性思想；推理法；带电粒子在磁场中的运动专题．【分析】带电粒子沿垂直于磁场方向射入匀强磁场，粒子的能量逐渐减小，速度减小，则半径减小，即可由轨迹分析粒子入射的方向．由左手定则判断电荷的电性．【解答】解：据题意，带电粒子沿垂直于磁场方向射入匀强磁场，粒子的能量逐渐减小，速度减小，则由公式r=得知，粒子的半径应逐渐减小，由图看出，粒子的运动方向是从b到a．在b处，粒子所受的洛伦兹力指向圆心，即斜向左上方，由左手定则判断可知，该粒子带负电．故选：D．【点评】本题只要掌握带电粒子在磁场中匀速圆周运动的半径r=和左手定则就能正确解答．6．某电场的电场线分布如图所示（实线），以下说法正确的是（）A．c点场强大于b点场强B．b和c处在同一等势面上C．若将一试探电荷+q由a点移动到d点，电荷的电势能将减小D．若某一点电荷只在电场力的作用下沿虚线由 a点运动到d点，可判断该电荷一定带正电【考点】电场线．【分析】解这类题是思路：电场线的疏密表示场强的强弱，沿电场线方向电势逐渐降低，根据带电粒子运动轨迹判定电场力方向，然后根据电性判断电场线方向，根据电场力做功判断电势能的变化．【解答】解：A、电场线的疏密表示场强的强弱，由图知c点场强大于b点场强，故A正确；B、沿电场线方向电势逐渐降低，故b的电势大于c的，故B错误；C、若将一试探电荷+q由a点移动到d点，电场力做正功，电荷的电势能将减小，故C正确；D、由粒子的运动轨迹弯曲方向可知，带电粒子受电场力大致斜向左上方，与电场强度方向相同，故粒子带正电，故D正确；故选；ACD．【点评】解决这类带电粒子在电场中运动问题的关键是根据轨迹判断出电场力方向，利用电场中有关规律求解．比较电势能的大小有两种方法：一可以从电场力做功角度比较，二从电势能公式角度判断，先比较电势，再比较电势能．7．直线AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如图所示，下列关于A、B两点的电场强度EA、EB和电势φA、φB的判断正确的是（）A．E A＞E B B．E A＜E B C．φA＞φB D．φA＜φB【考点】电势；电场强度；电场线．【专题】电场力与电势的性质专题．【分析】根据速度图象得出电子的加速度越来越小，根据牛顿第二定律说明电场力越来越小，再根据电场强度的定义求解．沿着电场线方向电势降低．【解答】解：A、B、由图可知，电子在A点加速度较大，则可知A点所受电场力较大，由F=Eq可知，A点的场强要大于B点场强；故A正确，B错误；C、D、电子从A到B的过程中，速度减小，动能减小，则可知电场力做负功，故电势能增加，故ɛA＜ɛB，电子带负电，由φ=可知，A点的电势要大于B点电势，φA＞φB，故C正确，D错误；故选：AC．【点评】本题根据图象考查对电场的认识，要求学生能从图象中找出加速度的大小及速度的变化，再应用动能定理及牛顿第二定律进行分析判断；同时还需注意，电势能是由电荷及电场共同决定的，故不能忽视了电荷的极性．8．有一金属圆环与一根带绝缘层的长直通电导线放在同一平面内，电流方向向上，且直导线与环的直径重合，如图所示．当直导线向右平移一小段距离x （x＜R）时，圆环将（）A．出现顺时针方向的感应电流B．出现逆时针方向的感应电流C．没有感应电流D．无法确定有无感应电流【考点】楞次定律．【分析】根据安培定则可知通电直导线周围产生磁场，左侧磁场出来，右侧磁场进去，两侧对称．当直导线向右平移一小段距离时，直导线右侧穿过圆环进去的磁通量减少，直导线左侧穿过圆环出来的磁通量增加，穿过圆环的总的磁通量向外增加，根据楞次定律可以判断圆环中产生的感应电流的方向．【解答】解：直导线周围产生磁场，左侧磁场出来，右侧磁场进去，两侧对称，当直导线向右平移一小段距离时，直导线右侧穿过圆环进去的磁通量减少，直导线左侧穿过圆环出来的磁通量增加，穿过圆环的总的磁通量向外增加，根据楞次定律，圆环中产生的感应电流的磁场垂直纸面向里，根据安培定则可知，圆环中的感应电流应是顺时针方向的感应电流，故A正确、BCD错误．故选：A．【点评】本题考查安培定则和楞次定律，要知道感应电流产生的磁场总要阻碍产生感应电流的磁场的变化，原磁场的磁通量增加，感应电流的磁场方向与原来的磁场方向相反，原磁场的磁通量减小，感应电流的磁场方向原来的磁场方向相同．9．如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计，电流计中有如图所示方向感应电流通过时，AB的运动情况是（）A．向右加速运动B．向右减速运动C．向右匀速运动D．向左减速运动【考点】变压器的构造和原理．【专题】交流电专题．【分析】根据电流计中电流的方向判断出感应电流磁场的方向，再根据楞次定律分析原磁场方向不同时所对应的棒的变化．【解答】解：产生如图所示的电流时，右边螺线管内的磁场方向是向上的，根据楞次定律，感应电流产生的磁场要减弱原磁场的变化．那么左边就是两种情况：1．原磁场方向向下，且减弱．2．原磁场方向向上，且增强．1中，若磁场方向向下，其中的电流是由A向B再经过螺线管回到A．由右手定则知，AB左移会产生这样的感应电流．磁场减弱，表明AB移速减小，即向左减速运动，D正确．2中，若磁场方向向上，电流则是从B向A再经过螺线管回到B．AB右移产生这样的感应电流．磁场增强，表明AB加速，即向右加速运动，A正确．故选AD【点评】本题分析时应逆向分析，棒的运动状态药根据原磁场的方向和磁通量增大还是减小来判断．10．如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡D1和D2亮、暗的顺序是（）A．接通时D1先达最亮，断开时D1先灭B．接通时D2先达最亮，断开时D1后灭C．接通时D1先达最亮，断开时D1后灭D．接通时D2先达最亮，断开时D2先灭【考点】自感现象和自感系数．【分析】电键接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故线圈中电流逐渐增加；电键断开瞬间，电路中电流要立即减小零，但线圈中会产生很强的自感电动势，与灯泡D1构成闭合回路放电．【解答】解：A、电键接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故开始时通过灯泡D1的电流较大，故灯泡D1较亮；电路中自感电动势阻碍电流的增加，但不能阻止电流增加，电流稳定后，两个灯泡一样亮，即D1灯泡亮度逐渐正常，电键断开瞬间，电路中电流要立即减小零，但线圈中会产生很强的自感电动势，与灯泡D1构成闭合回路放电，故断开时D1后灭，故A错误；B、由A分析得，B错误．C、由A分析得，C正确．D、由A分析得，D错误；故选：C．【点评】本题考查了通电自感和断电自感，关键是明确线圈中自感电动势的作用是阻碍电流的变化，但不能阻止电流变化二、解答题（共2小题，满分20分）11．（14分）（2014秋•东营区校级期末）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：（1）用螺旋测微器测量其直径如图1，由图可知其直径为 4.700 mm；（2）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如2图，则该电阻的阻值约为220 Ω．（3）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1（量程0～4mA，内阻约50Ω）电流表A2（量程0～10mA，内阻约30Ω）电压表V1（量程0～3V，内阻约10kΩ）电压表V2（量程0～15V，内阻约25kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）开关S及导线若干为使实验误差较小，要求测得多组数据进行分析，测量的电路图如图所示，则选择的电流表是A2、电压表是V1、滑动变阻器是R1（填写所用器材的代号）．【考点】测定金属的电阻率．【专题】实验题．【分析】（1）螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读；（2）用欧姆表测电阻的读数为指针示数乘以倍率，当指针指在附近时测量值较准确；（3）的关键是通过估算电路中的最大电流来选择电流表量程；根据要求“测得多组数据”可知．变阻器应采用分压式接法，应选择阻值小的变阻器方便调节．【解答】解：（1）螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×20.0mm=0.200mm，所以最终读数为：4.5mm+0.200mm=4.700mm．（2）该电阻的阻值约为22.0×10Ω=220Ω．（3）电源的电动势是4V，所以要使用量程是3V的电压表V1，根据闭合电路欧姆定律可知，电路中的最大电流为： A，所以电流表应选A2；由于要求“测得多组数据”，所以变阻器应用分压式接法，应选择阻值小的变阻器R1；故答案为：（1）4.700；（2）220；（3）A2，V1，R1．【点评】解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．12．用伏安法测电源电动势和内电阻，已知电流表内阻和电源内电阻相比，不可忽略，画出的（甲）、（乙）两种可供选用的测量电路．（1）为提高电动势和内电阻的测量精度，应选用的电路是乙．（2）由实验数据做出如图（丙）所示图线，则该电源的内电阻r= 1 Ω．（3）所测得的电源电动势E和内电阻r的测量值与真实值相比较的情况是：E测＜E真；r测＜r真．（填“＞”或“＜”）（4）误差出现的原因是电压表分流．【考点】测定电源的电动势和内阻．【专题】实验题．【分析】（1）当电源内阻较小时，为减小实验误差，相对于电源电流表应采用外接法．（2）电源U﹣I图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值等于电源内阻．（3）根据实验电路分析实验误差．（4）根据图示电路图分数实验误差原因．【解答】解：（1）已知电流表内阻和电源内电阻相比，不可忽略，为减小实验误差，应采用图乙所示电路图．（2）由图2所示图象可知，电源内阻r===1.0Ω．（3）由图示可知，伏安法测电阻相对于电源来说采用电流表外接法，由于电压表分流作用，电流表测量值偏小，当外电路短路时，电流测量值等于真实值，电源的U﹣I图象如图所示，由图象可知，电动势测量值小于真实值，电源内阻测量值小于真实值．（4）由图示图象可知，由于电压表的分流作用，所测电流小于通过电源的电流，电压表分流是造成误差的原因．故答案为：（1）乙；（2）1；（3）＜；＜；（4）电压表分流．【点评】本题考查测量电动势和内电阻实验的数据的处理，要求能正确分析误差的来源，并能用图象法求出电势和内电阻．三、解答题（共4小题，满分40分.要有必要的文字说明和解题步骤，有数值计算的要注明单位.）。
山东省临沂市临沭一中2021-2022学年高二上学期第一次月考物理试题 Word版含解析
2021-2022学年山东省临沂市临沭一中高二（上）第一次月考物理试卷一、单项选择题（每小题3分，共30分．在每小题给出的四个选项中，只有一个选项是正确的）1．两个完全相同的金属小球，分别带有+3Q和﹣Q的电量，当它们相距r时，它们之间的库仑力是F．若把它们接触后分开，再置于相距的两点，则它们的库仑力的大小将变为（）A ．B．3F C．4F D．9F2．由电场强度的定义式E=可知，在电场中的同一点（）A．电场强度E跟F成正比，跟q成反比B ．无论检验电荷所带的电量如何变化，始终不变C．电荷在电场中某点所受的电场力大，该点的电场强度强D．一个不带电的小球在P点受到的电场力为零，则P点的场强肯定为零3．电场中有A、B两点，把某点电荷从A点移到B点的过程中，电场力对该电荷做了负功．则下列说法正确的是（）A．该电荷是正电荷，且电势能削减B．该电荷是正电荷，且电势能增加C．该电荷是负电荷，且电势能增加D．电荷的电势能增加，但不能推断是正电荷还是负电荷4．电量为q的点电荷，在两个固定的等量异种电荷+Q和﹣Q的连线的垂直平分线上移动，则（）A．电场力做正功B．电场力做负功C．电场力不做功D．电场力做功的正负，取决于q的正负5．若带正电荷的小球只受到电场力的作用，则它在任意一段时间内（）A．肯定沿电场线由高电势处向低电势处运动B．肯定沿电场线由低电势处向高电势处运动C．不肯定沿电场线运动，但肯定由高电势处向低电势处运动D．不肯定沿电场线运动，也不肯定由高电势处向低电势处运动6．关于电势差的说法中，正确的是（）A．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关C．1C电荷从电场中一点移动到另一点，假如电场力做了1J的功，这两点间的电势差就是1VD．两点间的电势差的大小跟放入这两点的电荷的电量成反比7．如图所示的试验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化状况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变大，E变小8．如图所示，原来不带电的金属导体MN，在其两端下面都悬挂着金属验电箔；若使带负电的金属球A靠近导体的M端，可能看到的现象是（）A．只有M端验电箔张开，且M端带正电B．只有N端验电箔张开，且N端带正电C．两端的验电箔都张开，且两端都带正电或负电D．两端的验电箔都张开，且左端带负电，右端带正电9．如图所示，有竖直向下的匀强电场，A、B两等势面间的距离为5cm，电势差为25V，在电场中的P点固定放置电荷量为5×10﹣9C的负点电荷，此时电场中有一点的场强为零，此点在P点的（）A．上方30cm处B．下方30cm处C．上方25cm处D．下方25cm处10．如图所示，P是一个很大的绝缘木板，水平放置，Q是一个带正电的点电荷，固定在板外．另一个可看作质点的带正电的小物体C，以肯定的初速度从图中的a点沿绝缘木板表面移动到b点，移动过程中C的带电量保持不变，它与绝缘木板间的摩擦不能忽视．关于C的这段运动过程，下面的说法中正确的是（）A．C对P板的压力先变小后变大B．C的受到Q的库仑力先变小后变大C．C的电势能先变大后变小D．C的速度先先变大后变小二、多项选择题（每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项是正确的，全部选对得4分，对而不全得2分．）11．一个电容器的规格是“10µF、50V”则（）A．这个电容器加上50V电压时，电容量才是10µFB．这个电容器的最大电容量为10µF，带电荷量较少时，电容量小于10µFC．这个电容器上加的电压不能低于50VD．这个电容器的电容量总等于10µF12．如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O等距离的两点a、b，在连线上有距中点O等距离的两点c、d，则下列场强大小关系式正确的是（）A．E a=E b B．E a=E O=E b C．E c＞E d D．E c＞E O＞E d13．如图所示，电场中有A、B两点，则下列说法中正确的是（）A．电势ϕA＞ϕB，场强E A＞E BB．电势ϕA＞ϕB，场强E A＜E BC．将+q电荷从A点移到B点电场力做了负功D．将﹣q电荷分别放在A、B两点时具有的电势能E PA＞E PB14．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q 是这条轨迹上的两点，据此可知（）A．三个等势面中，a的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时的动能较大D．带电质点通过P点时的加速度较小15．如图所示，将平行板电容器与电池组相连，两极板间的带电尘埃恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则（）A．电容器的带电荷量不变B．电容器的两端电压不变C．电流计G中有a到b方向的电流D．电流计G中有a到b方向的自由电荷定向通过三、填空题（共16分）16．（10分）（2021秋•临沂校级月考）如图所示，A、B、C为一条电场线上的三点，以B点为零电势点，一个电子从A移到B和C电场力分别做功3.2×10﹣19J和9.6×10﹣19J，则电场线的方向，A点电势φA= V，C点电势φC=V．假如以C点为零电势点，则A点电势φ′A=V，B点电势φ′B= V．17．如图所示，正方形ABCD处在一个匀强电场中，电场线与正方形所在平面平行．已知A、B、C三点的电势依次为φA=6.0V，φB=4.0V，φC=﹣2.0V．（1）求D点的电势φD．（2）在图中画出过A点的电场线和过D点的等势线（要把作图过程画在图上．只画最终结果不能得分）．四、计算题（共34分）18．（10分）（2021秋•北仑区校级期中）如图所示，用一根绝缘轻绳悬挂一个带电小球，小球的质量为m=1.0×10﹣2kg．现加一水平方向向左的匀强电场，场强E=3.0×106N∕C，平衡时绝缘线与竖直方向的夹角为θ=30°，求：小球带何种电荷，电荷量为多大？（取g=10m/s2）19．（14分）（2021春•南关区校级期末）如图所示，是一对彼此绝缘相距d=5cm的平行金属带电极板MN，N板接地，M板带电量的确定值为Q=6×10﹣6C．在两极板MN间A点有一带电量为q=4×10﹣6C的带电液滴，其质量m=4×10﹣4kg，恰好处于静止状态．求：（1）两板间的电场强度为多少？（2）U NM等于多少伏？M点的电势是多少？（3）平行金属板MN所构成的电容器的电容C等于多少？20．（10分）（2006秋•临沂期末）如图所示，一光滑斜面的直角点A处固定一带电量为+q，质量为m的绝缘小球，另一同样小球置于斜面顶点B处，已知斜面长为L，现把上部小球从B点从静止自由释放，球能沿斜面从B点运动到斜面底端C处，求：（1）小球从B处开头运动到斜面中点D处时的速度？（2）小球运动到斜面底端C处时，球对斜面的压力是多大？2021-2022学年山东省临沂市临沭一中高二（上）第一次月考物理试卷参考答案与试题解析一、单项选择题（每小题3分，共30分．在每小题给出的四个选项中，只有一个选项是正确的）1．两个完全相同的金属小球，分别带有+3Q和﹣Q的电量，当它们相距r时，它们之间的库仑力是F．若把它们接触后分开，再置于相距的两点，则它们的库仑力的大小将变为（）A ．B．3F C．4F D．9F考点：库仑定律．专题：电场力与电势的性质专题．分析：接触带电的原则是先中和再平分．依据库仑定律公式F=k求出库仑力的大小．解答：解：依据库仑定律公式得，F=k．接触再分别后所带电量各为Q，F′=k =k=3F．故B正确，A、C、D错误．故选：B．点评：解决本题的关键把握库仑定律的公式F=k．2．由电场强度的定义式E=可知，在电场中的同一点（）A．电场强度E跟F成正比，跟q成反比B ．无论检验电荷所带的电量如何变化，始终不变C．电荷在电场中某点所受的电场力大，该点的电场强度强D．一个不带电的小球在P点受到的电场力为零，则P点的场强肯定为零考点：电场强度．分析：公式E=是电场强度的定义式，运用比值法定义，电场强度反映本身的特性，与摸索电荷无关．解答：解：A、C、电场强度的定义式E=，运用比值法定义，E由电场本身打算，与摸索电荷所受的电场力F和电荷量q无关，所以不能说E跟F成正比，跟q成反比．故AC错误．B、电场中同一点电场强度是肯定的，与摸索电荷无关，则在电场中的同一点，无论检验电荷所带的电量如何变化，始终不变．故B正确．D、一个不带电的小球在P点受到的电场力为零，该点的场强可能为零，也可能不为零，故D错误．故选：B．点评：解决本题的关键是运用比值法定义的共性来理解电场强度的物理意义，知道E由电场本身打算，与摸索电荷所受的电场力F和电荷量q无关．3．电场中有A、B两点，把某点电荷从A点移到B点的过程中，电场力对该电荷做了负功．则下列说法正确的是（）A．该电荷是正电荷，且电势能削减B．该电荷是正电荷，且电势能增加C．该电荷是负电荷，且电势能增加D．电荷的电势能增加，但不能推断是正电荷还是负电荷考点：电势能．专题：电场力与电势的性质专题．分析：电场力对电荷做负功，说明电场力阻力电荷的运动，导致动能减小，转化为电势能，使其增加．解答：解：电场力作功，导致电势能变化．若电场力做负功，则电势能增加；若电场力作正功，则电势能减小．但无法判定电荷的正负，因此ABC错误；D正确；故选：D点评：考查了功能关系：电场力做功，导致电势能变化．就像重力做功，必导致重力势能变化一样．4．电量为q的点电荷，在两个固定的等量异种电荷+Q和﹣Q的连线的垂直平分线上移动，则（）A．电场力做正功B．电场力做负功C．电场力不做功D．电场力做功的正负，取决于q的正负考点：电势能；电场线．专题：电场力与电势的性质专题．分析：等量异种电荷+Q和﹣Q的连线的垂直平分线是一条等势线，各点电势相等，移动电荷时电场力不做功．解答：解：依据等势线的分布状况得知，等量异种电荷+Q和﹣Q的连线的垂直平分线是一条等势线，各点电势相等，任意两点间的电势差为零，依据电场力做功公式W=Uq可知，移动电荷时电场力不做功．故选：C点评：本题关键抓住等量异种电荷等势线分布特点，这是考试的热点，基本题．5．若带正电荷的小球只受到电场力的作用，则它在任意一段时间内（）A．肯定沿电场线由高电势处向低电势处运动B．肯定沿电场线由低电势处向高电势处运动C．不肯定沿电场线运动，但肯定由高电势处向低电势处运动D．不肯定沿电场线运动，也不肯定由高电势处向低电势处运动考点：电势；电势差与电场强度的关系．专题：电场力与电势的性质专题．分析：物体的运动状况取决于合力和初始条件．小球只受到电场力的作用，是否沿电场线运动，还要看电场线是直线还是曲线，有没有初速度，初速度方向与电场线的关系．只有当电场线是直线时，小球只受到电场力的作用才可能沿电场线运动．解答：解：物体的运动状况取决于合力和初始条件．小球只受到电场力的作用，是否沿电场线运动，还要看电场线是直线还是曲线，有没有初速度，初速度方向与电场线的关系．只有当电场线是直线时且小球的运动方向沿着电场线时，小球只受到电场力的作用才可能沿电场线运动．所以ABC错误，D正确．故选：D点评：对物体运动状况的推断力量，从力学的角度进行分析：物体的运动性质不仅取决于合力，还取决于初速度条件．虽然是简洁题，同时也是易错题目．6．关于电势差的说法中，正确的是（）A．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关C．1C电荷从电场中一点移动到另一点，假如电场力做了1J的功，这两点间的电势差就是1VD．两点间的电势差的大小跟放入这两点的电荷的电量成反比考点：电势差．专题：电场力与电势的性质专题．分析：依据电势差和电场力做功的公式U AB =分析电势差与电场力做功数值关系．两点间的电势差是由电场本身打算的，与检验电荷无关．解答：解：A、依据电势差和电场力做功的公式U AB =得：两点间的电势差等于单位正电荷从其中一点移到另一点时电场力所做的功，故A错误．B、由公式W=qU，知在两点间移动电荷时，电场力做功的多少跟这两点间的电势差成正比，故B错误．C、1C的电荷从电场中一点移到另一点，假如电场力做了1J的功，由公式U AB =知这两点间的电势差就是1V，故C正确．D、两点间的电势差是由电场本身打算的，与检验电荷无关．故D错误．故选：C．点评：解决该题关键把握公式U AB =，抓住比值法定义的共性来理解电势差的意义．7．如图所示的试验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化状况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变大，E变小考点：电容器的动态分析．专题：电容器专题．分析：题中平行板电容器与静电计相接，电容器的电量不变，转变板间距离，由C=，分析电容的变化，依据C=分析电压U的变化，依据E=分析场强的变化．解答：解：A、B，平行板电容器与静电计并联，电容器所带电量不变．故A、B错误．C、D，增大电容器两极板间的距离d时，由C=知，电容C变小，Q不变，依据C=知，U变大，而E===，Q、k、ɛ、S均不变，则E不变．故C正确，D错误．故选C点评：对于电容器动态变化分析问题，要抓住不变量．当电容器保持与电源相连时，电压不变．当电容器充电后，与电源断开后，往往电量不变．8．如图所示，原来不带电的金属导体MN，在其两端下面都悬挂着金属验电箔；若使带负电的金属球A靠近导体的M端，可能看到的现象是（）A．只有M端验电箔张开，且M端带正电B．只有N端验电箔张开，且N端带正电C．两端的验电箔都张开，且两端都带正电或负电D．两端的验电箔都张开，且左端带负电，右端带正电考点：静电场中的导体．专题：电场力与电势的性质专题．分析：依据静电感应可以推断金属导体的感应的电荷的状况，从而可以推断导体带电的状况．解答：解：金属导体处在负电荷的电场中，由于静电感应现象，弹头导体的右端要感应出正电荷，在导体的左端会消灭负电荷，所以导体两端的验电箔都张开，且左端带负电，右端带正电，所以ABC错误，D正确．故选：D．点评：感应带电，这是使物体带电的一种方法，依据异种电荷相互吸引的原理可知，靠近的一端会带异种电荷．9．如图所示，有竖直向下的匀强电场，A、B两等势面间的距离为5cm，电势差为25V，在电场中的P点固定放置电荷量为5×10﹣9C的负点电荷，此时电场中有一点的场强为零，此点在P点的（）A．上方30cm处B．下方30cm处C．上方25cm处D．下方25cm处考点：电场的叠加；电场强度．专题：电场力与电势的性质专题．分析：先依据U=Ed求出匀强电场的场强大小．P的场强变为零，说明负电荷在M点产生的场强与匀强电场的场强大小相等，方向相反，依据点电荷场强公式E=k求解即可．解答：解：据题A、B两个等势面的电势差为U、距离为d，则匀强电场的场强E=，设M的场强变为零，说明负电荷在M点产生的场强与匀强电场的场强大小相等，方向相反，则M点必定与P 点在同一电场线上，且位于P点下方．设M、P之间的距离为r．则有：E=k联立解得：r===0.3m=30cm 故选：B．点评：本题要把握电场的叠加原理，分析点电荷场强与匀强电场的关系，把握场强的两大公式E=和E=k，并正确应用．10．如图所示，P是一个很大的绝缘木板，水平放置，Q是一个带正电的点电荷，固定在板外．另一个可看作质点的带正电的小物体C，以肯定的初速度从图中的a点沿绝缘木板表面移动到b点，移动过程中C的带电量保持不变，它与绝缘木板间的摩擦不能忽视．关于C的这段运动过程，下面的说法中正确的是（）A．C对P板的压力先变小后变大B．C的受到Q的库仑力先变小后变大C．C的电势能先变大后变小D．C的速度先先变大后变小考点：电势差与电场强度的关系；库仑定律．专题：电场力与电势的性质专题．分析：C在向右移动的过程中，由于两点电荷间的距离先减小，后增大，故库仑力先增大后减小，依据受力分析和做功状况即可推断解答：解：A、在向右移动的过程中，库仑力先增大，后减小，依据竖直方向合力为零可知，C对P的压力先增大后减小，故A错误；B 、依据可知，由于r先减小后增大，故库仑力先增大后减小，故B错误C、C在从左向右移动的过程中，库仑力先做负功，后做正功，故C的电势能先增大后减小．故C正确；D、在从左向右移动的过程中，库仑力先做负功，后做正功，且摩擦力始终做负功，故速度肯定先减小后，故D错误．故选：C．点评：本题关键抓住两点电荷间的距离先减小后增大推断出库仑力的变化，再结合受力分析即可推断二、多项选择题（每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项是正确的，全部选对得4分，对而不全得2分．）11．一个电容器的规格是“10µF、50V”则（）A．这个电容器加上50V电压时，电容量才是10µFB．这个电容器的最大电容量为10µF，带电荷量较少时，电容量小于10µFC．这个电容器上加的电压不能低于50VD．这个电容器的电容量总等于10µF考点：电容器．专题：电容器专题．分析：电容器的电容与板间电压和电荷量的多少无关，仅有电容器本身打算．解答：解：A、电容器的电容与电容器板间电压无关，加电压或不加电压、电荷量多或少时，电容都是10µF．故AB错误D正确．C、50V是电容器的耐压值，这个电容器上加的电压不能高于50V．故C错误．故选：D点评：电容表征电容容纳电荷的本事大小，与板间电压和电量无关，对于给定的电容器，电容是肯定的，电量与电压成正比．12．如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O等距离的两点a、b，在连线上有距中点O等距离的两点c、d，则下列场强大小关系式正确的是（）A．E a=E b B．E a=E O=E b C．E c＞E d D．E c＞E O＞E d考点：电场强度．专题：电场力与电势的性质专题．分析：两个等量异号的点电荷连线的中垂线上中点O的场强最大，在两个电荷连线上，O点的场强最小，依据电场线的疏密进行分析．解答：解：依据电场线越密场强越大，则由两个等量异号的点电荷电场线的分布状况可知，中垂线上中点O 的场强最大，而且依据对称性可知，a、b两处电场线疏密相同，场强大小相等，E a=E b＜Eo在两个电荷连线上，O点电场线最疏，场强最小，而且依据对称性可知，c、d两处的电场线疏密相同，故有E c=E d＞Eo．所以有E a=E b＜Ec，Ea＜E d，故A正确，BCD错误．故选：A．点评：等量同种、等量异种电荷四周的电场分布状况是考察的重点，要结合电场强度、电势、电势能等概念充分理解等量同种、等量异种电荷四周的电场特点．13．如图所示，电场中有A、B两点，则下列说法中正确的是（）A．电势ϕA＞ϕB，场强E A＞E BB．电势ϕA＞ϕB，场强E A＜E BC．将+q电荷从A点移到B点电场力做了负功D．将﹣q电荷分别放在A、B两点时具有的电势能E PA＞E PB考点：电势能；电场强度；电势．专题：电场力与电势的性质专题．分析：依据顺着电场线方向电势降低、电场线越密场强越大，推断电势凹凸和场强大小．依据电场力方向与瞬时速度方向的关系，推断电场力做功的正负，确定电势能的大小．解答：解：A、B依据顺着电场线方向电势降低、电场线越密场强越大，可知，电势ϕA＞ϕB，场强E A＜E B．故A错误，B正确．C、正电荷所受的电场力方向沿电场线切线方向，将+q电荷从A点移到B点时，电场力方向与速度方向全都，则电场力做正功．故C错误．D、依据推论：负电荷在电势高处电势能小，可知，将﹣q电荷分别放在A、B两点时具有的电势能E PA＜E PB．故D错误．故选B点评：本题只要把握电场线的物理意义：顺着电场线方向电势降低、电场线疏密反映场强的大小即可推断电势和场强的大小．对于电势能的推断有两种方法：一是依据电场力做功的正负；二是依据推论：负电荷在电势高处电势能小，正电荷在电势高处电势能大．14．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q 是这条轨迹上的两点，据此可知（）A．三个等势面中，a的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时的动能较大D．带电质点通过P点时的加速度较小考点：等势面．专题：电场力与电势的性质专题．分析：由于质点只受电场力作用，依据运动轨迹可知电场力指向运动轨迹的内侧即斜向右下方，由于质点带正电，因此电场线方向也指向右下方；电势能变化可以通过电场力做功状况推断；电场线和等势线垂直，且等势线密的地方电场线密，电场强度大．解答：解：A、电荷所受电场力指向轨迹内侧，由于电荷带正电，因此电场线指向右下方，沿电场线电势降低，故c等势线的电势最高，a等势线的电势最低，故A错误；B、依据质点受力状况可知，从P到Q过程中电场力做正功，电势能降低，故P点的电势能大于Q点的电势能，故B正确；C、从P到Q过程中电场力做正功，电势能降低，动能增大，故P点的动能小于Q点的动能，故C错误；D、等势线密的地方电场线密场强大，故P点位置电场强，电场力大，依据牛顿其次定律，加速度也大，故D 错误．故选B．点评：解决这类带电粒子在电场中运动的思路是：依据运动轨迹推断出所受电场力方向，然后进一步推断电势、电场强度、电势能、动能等物理量的变化．15．如图所示，将平行板电容器与电池组相连，两极板间的带电尘埃恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则（）A．电容器的带电荷量不变B．电容器的两端电压不变C．电流计G中有a到b方向的电流D．电流计G中有a到b方向的自由电荷定向通过考点：电容器的动态分析．专题：电容器专题．分析：带电尘埃原来处于静止状态，电场力与重力平衡，将两板缓慢地错开一些后，分析板间场强有无变化，推断尘埃是否仍保持静止．依据电容的打算式分析电容如何变化，由电容的定义式分析电量的变化，确定电路中电流的方向．解答：解：A、将两板缓慢地错开一些，两板正对面积减小，依据电容的打算式C=得知，电容减小，而电压不变，则电容器带电量减小．故A错误．B正确；C、D由Q=UC可知，电压不变，电容减小；则电容器电量减小，处于放电状态，而电容器上板带正电，电路中逆时针方向的电流，则检流计中有a→b的电流，即自由电荷由b到a方向的定向移动．故C正确，D也正确．故选：BCD．点评：本题电容器动态变化问题，要抓住电压不变，依据电容的打算式C=和电容的定义式C=结合进行分析．三、填空题（共16分）16．（10分）（2021秋•临沂校级月考）如图所示，A、B、C为一条电场线上的三点，以B点为零电势点，一个电子从A移到B和C电场力分别做功3.2×10﹣19J和9.6×10﹣19J，则电场线的方向沿CA 方向，A点电势φA=﹣2V，C点电势φC=4V．假如以C点为零电势点，则A点电势φ′A=﹣6V，B 点电势φ′B =﹣4V．考点：电势差与电场强度的关系；电势．专题：电场力与电势的性质专题．分析：依据电荷在电场中的做功状况推断电场的方向，依据出各点的电势大小解答：解：电子从A到B和C电场力做正功，故受到的力沿AB方向和AC方向，故场强方向沿CA方向，若B点电势为零由得由得如C点电势为零故答案为：沿CA方向，﹣2，4，﹣6，﹣4点评：本题主要考查了电势的求法，关键是再利用公式时要代入正负号17．如图所示，正方形ABCD处在一个匀强电场中，电场线与正方形所在平面平行．已知A、B、C三点的电势依次为φA=6.0V，φB=4.0V，φC=﹣2.0V．（1）求D点的电势φD．（2）在图中画出过A点的电场线和过D点的等势线（要把作图过程画在图上．只画最终结果不能得分）．考点：电势差与电场强度的关系；电势能．专题：电场力与电势的性质专题．分析：运用“匀强电场中，沿着任意方向每前进相同的距离，电势变化相等”进行分析计算D点的电势；依据电场线与等势面垂直垂直画出电场线．且沿着电场线方向电势降低．依据电势差，结合沿电场线方向上的距离求出电场强度的大小解答：解：（1）匀强电场中，沿着任意方向每前进相同的距离，电势变化相等，故有：φA﹣φD=φB﹣φC解得：φD=0（2）连接AC，在AC上取三点即EFH，将AC四等分，则E点的电势为0，H点的电势为4V，故DE为等势面，BH也为等势面，。
北京市2023-2024学年高二上学期12月月考试题 物理含答案
2023北京高二12月月考物理（答案在最后）班级___________姓名___________学号___________本试卷共3页，共100分。
考试时长60分钟。
考生务必将答案写在答题纸上，在试卷上作答无效。
一、单项选择题（本题共8个小题，每小题4分，共32分，把正确答案涂写在答题卡上相应的位置。
）1.下列现象中，属于电磁感应现象的是（）A.通电线圈在磁场中转动B.闭合线圈在磁场中运动而产生电流C.磁铁吸引小磁针D.小磁针在通电导线附近发生偏转2.指南针静止时，其位置如图中虚线所示．若在其上方放置一水平方向的导线，并通以恒定电流，则指南针转向图中实线所示位置．据此可能是（）A.导线南北放置，通有向北的电流B.导线南北放置，通有向南的电流C.导线东西放置，通有向西的电流D.导线东西放置，通有向东的电流3.如图所示为洛伦兹力演示仪的结构示意图，演示仪中有一对彼此平行且共轴的励磁圆形线圈，通入电流I后，能够在两线圈间产生匀强磁场；玻璃泡内有电子枪，通过加速电压U对初速度为零的电子加速并连续发射。
电子刚好从球心O点正下方的S点水平向左射出，电子通过玻璃泡内稀薄气体时能够显示出电子运动的径迹。
则下列说法正确的是（）A.若要正常观察电子径迹，励磁线圈的电流方向应为逆时针（垂直纸面向里看）B.若保持U不变，增大I，则圆形径迹的半径变大C.若同时减小I和U，则电子运动的周期减小D.若保持I不变，减小U，则电子运动的周期将不变4.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，则下列说法中正确的是（）A.只增大狭缝间的加速电压，可增大带电粒子射出时的动能B.只增大狭缝间的加速电压，可增大带电粒子在回旋加速器中运动的时间C.只增大磁场的磁感应强度，可增大带电粒子射出时的动能D.用同一回旋加速器可以同时加速质子（11H）和氚核（31H）5.一种用磁流体发电的装置如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成都外国语学校—上期12月考试高二物理试题1.本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分；2.本堂考试100分钟，满分100分；3.答题前，考生务必先将自己的姓名、考号填写在答题卡上，并使用2B铅笔填涂；4.考试结束后，将答题卡交回。
第Ⅰ卷选择题部分一、单项选择题（本题共8小题。
在每小题给出的四个选项中，只有一个选项正确，每小题3分，共24分）1.如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点。
O是电荷连线的中点，E、F是连线中垂线上相对于O点对称的两点，B、C和A、D也相对于O点对称。
则下列说法中错误的是( )A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱2.回旋加速器的核心部分是真空室中的两个相距很近的D形金属盒．把它们放在匀强磁场中，磁场方向垂直于盒面向下．连接好高频交流电源后，两盒间的窄缝中能形成匀强电场，带电粒子在磁场中做圆周运动，每次通过两盒间的窄缝时都能被加速，直到达到最大圆周半径时通过特殊装置引出，如果用同一回旋加速器分别加速氚核(31H)和 粒子(42He) ，比较它们所需的高频交流电源的周期和引出时的最大动能，下列说法正确的是( )A．加速氚核的交流电源的周期较大，氚核获得的最大动能较大B．加速氚核的交流电源的周期较小，氚核获得的最大动能较大C．加速氚核的交流电源的周期较大，氚核获得的最大动能较小D．加速氚核的交流电源的周期较小，氚核获得的最大动能较小3.如图，用绝缘细线悬挂一个导线框，导线框是由两同心半圆弧导线和两直导线ab、cd(ab、cd在同一条水平直线上)连接而成的闭合回路，导线框中通有图示方向的电流，处于静止状态．在半圆弧导线的圆心处沿垂直于导线框平面的方向放置一根长直导线P.当P中通以方向向外的电流时( )A．导线框将向左摆动B．导线框将向右摆动C．从上往下看，导线框将顺时针转动D．人上往下看，导线框将逆时针转动4.如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P 的竖直线对称。
忽略空气阻力。
由此可知( ) A ．Q 点的电势比P 点低B ．油滴在Q 点的动能比它在P 点的大C ．油滴在Q 点的电势能比它在P 点的大D ．油滴在Q 点的加速度大小比它在P 点的小5.如图，平行板电容器与直流电源（内阻不计）连接，下极板接地。
一带电油滴位于电容器中的P 点且恰好处于平衡状态。
现将平行板电容器的上极板竖直向上移动一小段距离，则（ ）A ．带电油滴将沿竖直方向向上运动B ．P 点的电势将降低C ．带电油滴的电势能将减小D ．若电容器的电容减小，则极板带电荷量将增大6.如图，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为0E 的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计。
为使ab 棒静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为( ) A.L E mgR 0，水平向右 B.L E mgR 0cos θ，垂直于回路平面向上 C.L E mgR 0tan θ，竖直向下 D.LE mgR 0sin θ，垂直于回路平面向下7.如图所示的电路中，当滑动变阻器R 2的滑动触头P 向下滑动时( ) A ．电压表的读数减小 B ．R 1消耗的功率增大 C ．电源的输出功率增大 D ．电容器C 所带电荷量增多8.如图，以直角三角形ABC 为边界的区域内存在垂直纸面向里的匀强磁场，其中∠A ＝90°，∠B ＝30°，AC ＝a .A 点的发射源能向磁场区域内任意方向发射带负电的粒子，粒子的初速度为m qBa v =0，粒子的比荷为mq，粒子初速度的方向与边界AB 的夹角用θ表示，忽略粒子的重力以及粒子间的相互作用．则( ) A ．粒子不可能经过C 点B ．要使粒子在该场中运动的时间最短，则θ＝60°C ．若θ<30°，则这些粒子在磁场中运动的时间一定相等D ．这些粒子经过边界BC 区域的长度为a二、不定项选择题（本题共6小题。
在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，选错的得0分，共24分） 9.如图，含有H 11、H 21、He 42的带电粒子束从小孔O 1处射入速度选择器，沿直线O 1O 2运动的粒子在小孔O 2处射出后垂直进入偏转磁场，最终打在P 1、P 2两点.则( ) A.打在P 1点的粒子是He 42 B.打在P 2点的粒子是H 21和He 42 C.O 2P 2的长度是O 2P 1长度的2倍 D.粒子在偏转磁场中运动的时间都相等10.如图，在一竖直平面内，BCDF 段是半径为R 的圆弧挡板，AB 段为直线型挡板(长为R 4)，两者在B 点相切，θ＝37°，C 、F 两点与圆心等高，D 在圆弧形挡板的最低点，所有接触面均光滑，绝缘挡板处于水平方向场强为E 的匀强电场中。
现将带电量为＋q ，质量为m 的小球从挡板内侧的A 点由静止释放，小球沿挡板内侧ABCDF 运动到F 点后抛出，在这段运动过程中，下列说法正确的是(sin37°＝0.6，cos37°＝0.8)( ) A ．匀强电场的场强大小可能是qmg53 B ．小球运动到D 点时动能一定不是最大 C ．小球机械能增加量的最大值是qER 6.2D ．小球从B 到D 运动过程中，动能的增量为qER mgR 8.08.1-11.如图，氕核、氘核、氚核三种粒子从同一位置无初速地飘入电场线水平向右的加速电场1E ，之后进入电场线竖直向下的匀强电场2E 发生偏转，最后打在屏上。
整个装置处于真空中，不计粒子重力及其相互作用，那么( ) A ．偏转电场2E 对三种粒子做功一样多 B ．三种粒子打到屏上时的速度一样大 C ．三种粒子运动到屏上所用时间相同 D ．三种粒子一定打到屏上的同一位置12.如图，直线OAC 为某一直流电源的总功率随电流I 变化的图线，抛物线OBC 为该电源内部热功率P 随电流I 变化的图线。
若A 、B 对应的横坐标为2 A ．则下列判断正确的是( ) A ．该电源的电动势为3 V ，内电阻为3 Ω B ．当总电流I ＝1 A 时，电源的输出功率为2 W C ．当总电流I ＝2 A 时，电源的输出功率为4 WD ．当总电流I ＝1.5 A 时，电源的输出功率最大，为2.25 W13.如图，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为m ，带电荷量为q ，小球可在棒上滑动，现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中.设小球电荷量不变，小球由静止开始下滑的过程中( ) A ．小球加速度一直增大B ．小球速度一直增大，直到最后匀速C ．杆对小球的弹力先减小后反向增大D ．小球所受洛伦兹力一直增大14.如图，在光滑绝缘的水平面上叠放着两个物块A 和B ，A 带负电、质量为m 、电荷量为q ，B 质量为m 2、不带电，A 和B 间动摩擦因数为0.5。
初始时A 、B 处于静止状态，现将大小为mg F 的水平恒力作用在B 上，g 为重力加速度。
A 、B 处于水平向里的磁场之中，磁感应强度大小为0B 。
若A 、B 间最大静摩擦力等于滑动摩擦力，则下列说法正确的是( ) A ．水平力作用瞬间，A 的加速度大小为2gB ．A 做匀加速运动的时间为qB m C ．A 的最大速度为2qB mgD ．B 的最大加速度为2g 第Ⅱ卷（非选择题 共52分）注意事项：1．答题前，考生先在答题卡上用直径0.5毫米的黑色墨水签字笔将自己的姓名，准考证号填写清楚。
2．请用直径0.5毫米黑色墨水签字笔在答题卡上各题的答题区域内．．．．．．．．．．．．．作答，在试卷上作答无．．．．．．．效．。
三、实验探究题：本题共2小题，共12分15.某同学用一支多用电表对一待测进行粗测：已知这支多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。
该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。
为了较准确地进行测量，应重新选择 倍率。
重新选择倍率后，刻度盘上的指针位置如图所示，那么测量结果大约是 Ω。
16.在研究性课题的研究中，某课题小组收集了手机的电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子器件。
现从这些材料中选取两个待测元件来进行研究，一是电阻R x （约为2K Ω），二是手机中常用的锂电池（电动势E 标称值为3.4V ，允许最大放电电流为100mA ）。
在操作台上还准备了如下实验器材： A ．电压表V （量程4V ，内阻R V 约为10k Ω） B ．电流表A 1（量程100mA ，内阻R A1约为5Ω） C ．电流表A 2（量程2mA ，内阻R A2约为50Ω） D ．滑动变阻器R （0~40Ω,，额定电流1A ） E ．电阻箱R 0（0~999． 9Ω） F ．开关S 一只、导线若干（1）为了测定电阻R x 的阻值，小组的一位成员，设计了如图甲所示的电路原理图，电源用待测的锂电池，则电流表应该选用_______（选填“A 1”或“A 2”）；他用电压表的读数除以电流表的读数作为R x 的测量值，则测量值______真实值（填“大于”或“小于”）。
（2）小组的另一位成员，设计了如图乙的电路原理图来测量锂电池的电动势E 和内阻r 。
在实验中，他多次改变电阻箱阻值，取得多组数据，画出U 1—R1图象为一条直线，则该图 像的函数表达式为： ，由图可知该电池的电动势E= V 。
四、计算题：本题共4个小题，共40分。
解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值运算的题，答案中必须明确写出数值和单位。
17.（8分）如图所示，M 为电动机，N 为电炉子，恒定电压U ＝12 V ，当S 1闭合，S 2断开时，电流表A 示数为6 A ；当S 2闭合，S 1断开时，电流表A 示数为5 A ，且电动机输出功率为35 W 。
求：(1)电炉子的电阻及发热功率 (2)电动机的内阻18.（8分）如图，AB是位于竖直平面内、半径R＝0.5 m的1/4圆弧形的光滑绝缘轨道，其下端点B与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度E＝5×103 N/C.今有一质量为m＝0.1 kg、带电荷量q＝＋8×10－5C的小滑块(可视为质点)从A点由静止释放。
若已知滑块与水平轨道间的动摩擦因数 ＝0.05，取g＝10 m/s2，求：(1)小滑块第一次经过圆弧形轨道最低点B时对B点的压力(2)小滑块在水平轨道上通过的总路程19.（12分）如图所示，在xOy平面的第Ⅱ象限内有半径为R的圆分别与x轴、y轴相切于P、Q两点，圆内存在垂直于xOy面向外的匀强磁场。
