箱体类零件加工工艺分析
箱体类零件的加工
感谢下载262镗杆与导向套的精度及配合间隙对孔加工精度的影响采用导向套可镗模幢镗孔时镗杆的刚度大大提高影响箱体孔系加工精度的主要因素则为镗杆与导向套的几何形状精度及其相互配合间隙1镗杆与导向套的影响2镗杆与导向套配合间隙的影响3切削用量加工余量材质不均匀性的影响因此在采用导向套装置镗孔时首先要保证镗杆与导向套具有较高的几何形状精度
明德 砺志 博学 笃行
3.3.5箱体类零件加工工艺分析
中小批生产 箱体零件加工工艺路线一般为：铸造毛坯→时效→油漆→划线→粗 、精加工基准面→粗、精加工各平面→粗、半精加工各主要孔→精加 工主要孔→粗、精加工各次要孔→加工各螺孔、紧固孔、油孔等→去 毛刺→清洗→检验； 大批量生产 工艺路线一般为：毛坯铸造→时效→油漆→粗、半精加工精基准→ 粗、半精加工各平面→精加工精基准→粗、半精加工主要孔→精加工 主要孔→粗、精加工各次要孔（螺孔、紧固孔、油孔、过孔等）→精 加工各平面→去毛剌→清洗→检验。
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
明德 砺志 博学 笃行
3.3.4孔系的加工
• 箱体上若干有相互位置精度要求的孔的组合,称为孔系。孔系可 分为平行孔系、同轴孔系和交叉孔系(如图所示)。孔系加工是箱体加 工的关键,根据箱体加工批量的不同和孔系精度要求的不同,孔系加工 所用的方法也是不同的,现分别予以讨论。
箱体类零件的加工工艺分析
高职部毕业设计(论文)作者：学号：专业：班级：题目：指导者：(姓名) (专业技术职务)(姓名) (专业技术职务)年月日摘要本文从工艺路线的拟定，定位基准的选择，主要表面的加工三方面重点分析了箱体类零件的加工工艺，提出了三种先进的孔精加工工艺方案：精镗--浮动镗：金刚镗--珩磨：金刚镗--滚压，并指出：箱体类零件的重要孔(如主轴孔)，孔系的加工精度成为箱体类零件的加工工艺关键。
通过对C6150 主轴箱体零件图的分析及结构形式的了解，从而对主轴箱体进行工艺分析、工艺说明及加工过程的技术要求和精度分析。
通过此次设计，使我们基本掌握了零件的加工过程分析、工艺文件的编制等。
学会了查相关手册、选择使用工艺装备等等。
关键词：工艺路线拟定；定位基准选择；箱体平面加工；主轴支承孔加工；孔系加工；加工工艺；分析目录第一章绪论第二章工艺路线的拟定2.1先面后孔的加工顺序2.2粗,精加工阶段要分开2.3工序集中或分散的决定2.4安排适当的热处理工序第三章定位基准的选择3.1粗基准的选择3.2精基准的选择第四章主要表面的加工4.1箱体的平面加工4.2主轴支承孔的加工4.3孔系加工4.3.1 单件小批量生产4.3.2 成批大量加工4.3.3 注意点第五章 C6450主轴箱体加工工艺规程设计5.1方案论证5.2确定方案5.3具体方案设计5.3.1零件的分析5.3.2编写工艺路线5.3.3机械加工工艺分析5.3.4确定切削用量及基本工时（机动时间）结论参考文献致谢箱体类零件的加工工艺分析第一章绪论箱体类零件是机械零件中的典型零件，是机器的基础零件之一。
它将机器及部件中的轴，轴承，套和齿轮等零件装配成一个整体。
使其保持正确的相互位置，并按照一定的传动关系协调地运动，组装后的箱体部件，用箱体的基准平面安装在机器上。
因此箱体的加工质量不仅影响其装配精度及运动精度，而且对机器的工作精度，使用性能和寿命有着决定性的影响。
第二章工艺路线的拟定车床床头箱要求加工的表面很多，在这些加工表面中，平面加工精度比孔的加工精度容易保证，所以箱体中主轴孔(主要孔)的加工精度，孔系加工精度就成为工艺关键问题，因此，在工艺路线的安排中应注意几点。
《机械加工工艺》课件——3箱体类零件加工工艺
16
2 拟定箱体零件机械加工工艺规程的原则
如图箱体零件，尺寸 H有公差△H，加工第一 道工序如是以下面定位加 工上平面，第二道工序再 以上面定位加工孔，出现 加工余量不均匀，严重时 出现余量不足。
为了满足上述要求，通常 选用箱体重要孔的毛坯孔作粗 基准。
15
2 拟定箱体零件机械加工工艺规程的原则
(1)粗基准的选择 粗基准的作用主要是决定不加工面与加工面的位置关
系，以及保证加工面的余量均匀。在选择粗基准时，通常 应满足以下几点要求：
第一，在保证各加工面均有余量的前提下，应使重要 孔的加工余量均匀,孔壁的厚薄尽量均匀，其余部位均有 适当的壁厚；
第二，装入箱体内的回转零件(如齿轮、轴套等)应与 箱壁有足够的间隙；
毛坯 多为铸铁件 ➢ 单件小批生产多用木模手工造型，毛坯精度低，加工余 量大。 ➢ 大批生产常用金属模机器造型，毛坯精度较高，加工余 量可适当减小。 ➢ 毛坯铸造时,应防止砂眼和气孔的产生。为了消除铸造时 形成的内应力，减少变形，保证其加工精度的稳定性，应 使箱体壁厚尽量均匀,毛坯铸造后要安排人工时效处理。 ➢ 精度要求高或形状复杂的箱体还应在粗加工后多加一次 人工时效处理，以消除粗加工造成的内应力，进一步提高 加工精度的稳定性。 ➢ 毛坯的加工余量与生产批量、毛坯尺寸、结构、精度和 铸造方法等因素有关。具体数值可从有关手册中查到。
18
2 拟定箱体零件机械加工工艺规程的原则
（2）精基准的选择 精基准选择一般采用基准统一的方案,常以箱体零件
的装配基准或专门加工的一面两孔为定位基准,使整个加 工工艺过程基准统一,夹具结构简单,基准不重合误差降至 最小甚至为零(当基准重合时)。

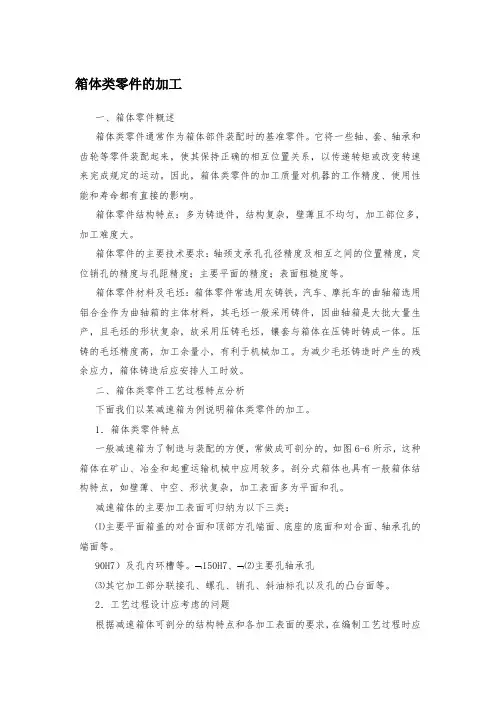

箱体类零件的加工
箱体类零件的加工一、箱体零件概述箱体类零件通常作为箱体部件装配时的基准零件。
它将一些轴、套、轴承和齿轮等零件装配起来，使其保持正确的相互位置关系，以传递转矩或改变转速来完成规定的运动。
因此，箱体类零件的加工质量对机器的工作精度、使用性能和寿命都有直接的影响。
箱体零件结构特点：多为铸造件，结构复杂，壁薄且不均匀，加工部位多，加工难度大。
箱体零件的主要技术要求：轴颈支承孔孔径精度及相互之间的位置精度，定位销孔的精度与孔距精度；主要平面的精度；表面粗糙度等。
箱体零件材料及毛坯：箱体零件常选用灰铸铁，汽车、摩托车的曲轴箱选用铝合金作为曲轴箱的主体材料，其毛坯一般采用铸件，因曲轴箱是大批大量生产，且毛坯的形状复杂，故采用压铸毛坯，镶套与箱体在压铸时铸成一体。
压铸的毛坯精度高，加工余量小，有利于机械加工。
为减少毛坯铸造时产生的残余应力，箱体铸造后应安排人工时效。
二、箱体类零件工艺过程特点分析下面我们以某减速箱为例说明箱体类零件的加工。
1．箱体类零件特点一般减速箱为了制造与装配的方便，常做成可剖分的，如图6-6所示，这种箱体在矿山、冶金和起重运输机械中应用较多。
剖分式箱体也具有一般箱体结构特点，如壁薄、中空、形状复杂，加工表面多为平面和孔。
减速箱体的主要加工表面可归纳为以下三类：⑴主要平面箱盖的对合面和顶部方孔端面、底座的底面和对合面、轴承孔的端面等。
90H7）及孔内环槽等。
⌝150H7、⌝⑵主要孔轴承孔⑶其它加工部分联接孔、螺孔、销孔、斜油标孔以及孔的凸台面等。
2．工艺过程设计应考虑的问题根据减速箱体可剖分的结构特点和各加工表面的要求，在编制工艺过程时应注意以下问题：⑴加工过程的划分整个加工过程可分为两大阶段，即先对箱盖和底座分别进行加工，然后再对装合好的整个箱体进行加工——合件加工。
为保证效率和精度的兼顾，就孔和面的加工还需粗精分开；⑵箱体加工工艺的安排安排箱体的加工工艺，应遵循先面后孔的工艺原则，对剖分式减速箱体还应遵循组装后镗孔的原则。
箱体类零件加工工艺及常用工艺装备
箱体类零件加工工艺及常用工艺装 备
第一节 概述
二 、箱体类零件的主要技术要求、材料和毛坯 （二）箱体的材料及毛坯
箱体材料一般选用HT200~400的各种牌号的灰铸铁，而最常用的为HT200 灰铸铁不仅成本低，而且具有较好的耐磨性、可铸性、可切削性和阻尼特性。在单 件生产或某些简易机床的箱体，为了缩短生产周期和降低成本，可采用钢材焊接结 构。毛坯的加工余量与生产批量、毛坯尺寸、结构、精度和铸造方法等因素有关。 有关数据可查有关资料及根据具体情况决定。 毛坯铸造时，应防止砂眼和气孔的产生。为了减少毛坯制造时产生残余应力，应使 箱体壁厚尽量均匀，箱体浇铸后应安排时效或退火工序。

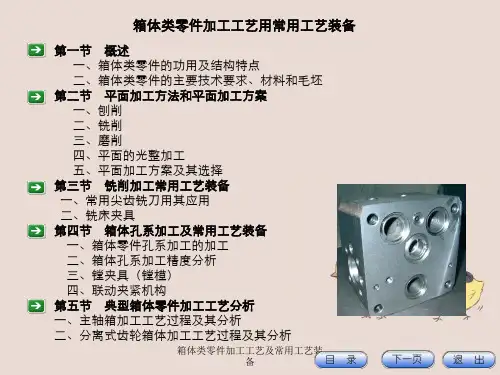

箱体类零件加工工艺用常用工艺装备
第一节 概述 一、箱体类零件的功用及结构特点 二、箱体类零件的主要技术要求、材料和毛坯
第二节 平面加工方法和平面加工方案 一、刨削 二、铣削 三、磨削 四、平面的光整加工 五、平面加工方案及其选择
第三节 铣削加工常用工艺装备 一、常用尖齿铣刀用其应用 二、铣床夹具 第四节 箱体孔系加工及常用工艺装备 一、箱体零件孔系加工的加工 二、箱体孔系加工精度分析 三、镗夹具（镗模） 四、联动夹紧机构 第五节 典型箱体零件加工工艺分析 一、主轴箱加工工艺过程及其分析 二、分离式齿轮箱体加工工艺过程及其分析
铣削工艺特点如下： 1.生产效率高但不稳定 2.断续切削 3.半封闭切削
箱体类零件加工工艺及常用工艺装 备
第二节 平面加工方法和平面加工方案
二、铣削 (二）铣削用量四要素 l、铣削速度 铣刀旋转时的切削速度。 2、进给量 指工件相对铣刀移动的距
箱体类零件的加工工艺分析
箱体类零件的加工工艺分析首先，箱体类零件的加工工艺应该包括以下几个方面：1.零件设计：在进行箱体类零件的加工之前，首先需要对零件进行设计。
设计应考虑到零件的功能和形状，以及材料的选择。
设计的目的是使零件在使用过程中具有足够的强度和刚度，并且能够满足使用的要求。
2.材料准备：选择适当的材料是箱体类零件加工的重要一步。
常见的箱体类零件材料有铝合金、不锈钢和钢板等。
根据零件的功能和使用要求选择材料，并进行原材料的采购和切割。
一般来说，为了确保箱体类零件的精度和质量，要选择均匀性好、强度高的材料进行加工。
3.工艺规划：根据零件的形状和加工要求，制定合理的工艺路线和顺序。
包括车削、铣削、钻削、折弯、冲压、焊接等工艺。
对于复杂的零件，可以使用CAD/CAM辅助设计制造，提高加工的效率和质量。
在工艺规划中，还需要确定零件的夹持方案和加工刀具选择，以提高加工的精度和效率。
4.加工工艺：根据工艺规划，进行相应的加工工艺。
具体的加工工艺包括车削、铣削、钻削、折弯、冲压、焊接等。
在进行加工时，需要注意保持工艺参数的稳定性，并及时检查加工质量，保证零件的精度和表面质量。
5.表面处理：为了提高箱体类零件的外观和耐腐蚀性，通常需要进行表面处理。
常见的表面处理方法有喷涂、镀铬、阳极氧化等。
表面处理的选择应根据零件的材料和使用环境来确定，以保证零件的耐用性和外观要求。
以上是对箱体类零件加工工艺的分析。
在进行箱体类零件加工时，需要注意材料选择和设计合理性，确定合适的加工工艺和工艺参数，进行良好的加工控制和质量检查。
通过合理的加工工艺，可以保证箱体类零件的精度和质量，提高产品的竞争力和市场占有率。
第三节箱体类零件的工艺分析
第三节箱体类零件的工艺分析箱体类零件是指用于存放、固定或包装其他零件的箱体结构。
它通常由钣金加工而成，有着复杂的形状和结构，其制作难度相对较大。
因此，对箱体类零件的工艺分析是非常重要的。
首先，箱体类零件的加工主要涉及以下几个方面：1.材料选择：箱体类零件可以使用不同种类的材料进行制作，如冷轧钢板、不锈钢板等。
材料的选择应考虑到零件的使用环境和要求，以保证其强度、耐腐蚀性和可加工性等方面的要求。
2.形状设计：箱体类零件的形状设计决定了其外观和结构特点。
设计师需要考虑到零件的功能需求、装配要求以及结构强度等因素，以确定零件的整体形状和尺寸。
3.加工配套：箱体类零件的制作通常需要进行切割、弯曲、冲压、焊接、折边等工艺操作。
这些工艺操作需要通过合适的工具和设备进行，如剪板机、折边机、冲床、焊接机等。
在进行箱体类零件的工艺分析时，需要考虑到以下几个关键点：1.加工顺序：根据零件的结构特点和加工难度，确定合适的加工顺序。
一般来说，可以先进行切割和冲压，然后进行弯曲和折边，最后进行焊接和表面处理。
2.加工工艺：根据零件的形状和材料特性，选择合适的加工工艺。
例如，对于尺寸较小的零件，可以选择冲压工艺进行加工；对于尺寸较大的零件，可以选择剪板和焊接等工艺进行加工。
3.夹具设计：为了保证零件加工的准确性和稳定性，需要设计合适的夹具来固定工件。
夹具的设计要考虑到零件的形状、安装位置和加工难度等因素，以确保加工过程中的稳定性和精度。
4.焊接工艺：箱体类零件在制作过程中通常需要进行焊接操作。
选择合适的焊接方法（如点焊、氩弧焊等）和焊接电流、电压等参数，确保焊接质量和强度的要求。
总结起来，箱体类零件的工艺分析需要综合考虑材料选择、形状设计、加工配套等因素。
通过合理的加工顺序、工艺选择、夹具设计和焊接工艺，可以有效提高零件的加工精度和质量。
同时，工艺分析还可以帮助提前发现和解决零件制作过程中可能出现的问题，避免浪费人力、物力和时间资源。
机械加工工艺设计及实施 项目三 箱体类零件加工工艺的设计与实施
1—心轴 2—镗床主轴 3—块规 4—塞尺 5—镗床工作台 用心轴和块规找正（第一工位和第二工位）
02
箱体类零件加工工艺
(2) 镗模加工孔系
02
箱体类零件加工工艺
将孔系所有孔距尺寸及其公差换算成直角坐标系中的坐标尺寸及公差，按换算后的坐标尺寸，调整机床镗削加工。 采用坐标法加工孔系时,要特别注意选择基准孔和镗孔顺序,否则,坐标尺寸累积误差会影响孔心距精度。
箱体类零件加工工艺
铣削加工
按铣刀的切削方式不同可分为周铣与端铣。周铣和端铣还可同时进行。周铣常用的刀具是圆柱铣刀，端铣常用的刀具是端铣刀，同时进行端铣和周铣的铣刀有立铣刀和三面刃铣刀等。
02
箱体类零件加工工艺
刨削常用作平面的粗加工和半精加工，但在加工较大平面时，生产效率低，主要适用于单件小批生产。而在龙门刨床上可以利用几个刀架，在一次装夹中可以同时进行或依次完成若干个表面的加工，从而能经济地保证这些表面间相互位置精度要求。另外，精刨还可以代替刮削，精刨后的Ra值可达1.6μm，平面度可达0.002mm/m。
箱体类零件概述
2
第二部分
箱体类零件加工工艺
02
箱体类零件加工工艺
箱体类零件的加工方法
箱体零件：平面和孔的加工 平面的加工方法：车削、铣削、刨削、拉削、磨削、刮研、研磨、抛光、超精加工等。 轴孔加工方法：镗、钻、扩、铰、精细镗、珩磨、研磨等。 当生产批量较大时，可在组合机床上采用多轴、多面、多工位和复合刀具等方法来提高生产率。
(3) 坐标法加工孔系
02
箱体类零件加工工艺
同轴孔系的加工
利用已加工孔导向
调头镗孔时工件的校正
02
箱体类零件加工工艺
找正法加工交叉孔系
毕业设计(箱体零件工艺设计)
编号：沙洲工学院2008届毕业论文题目：对箱体零件加工工艺的分析及研究动力工程系数控技术专业班级：05数控技术学号: xxx姓名：xxx指导教师：xxx.2008年7 月摘要本文主要对箱体零件的加工方法的研究和说明,箱体类零件是机器及其部件的基础件，它将机器及其部件中的轴、轴承、套和齿轮等零件按一定的相互位置关系装配成一个整体，并按预定传动关系协调其运动。
因此，箱体的加工质量不仅影响其装配精度及运动精度，而且影响到机器的工作精度、使用性能和寿命。
关键词：加工工艺精度定位Abstract :This article mainly to the box body components' processing method's research and showing, the box body class components is the machine and part's foundation, it components and so on machine and part's axis, bearing, wrap and gear assembles according to certain mutual position relations a whole, and is coordinated its movement according to the predetermined transmission relations. Therefore, the box body's processing quality not only affects its assembly precision and the movement precision, moreover affects machine's work precision, the operational performance and the life.Keywords :Processing craft precision Localization目录引言 (1)第1章企业概况 (2)第2章箱体零件加工工艺及案例分析 (2)第2.1节主轴箱加工工艺过程 (2)第2.2节箱体类零件加工工艺分析 (3)第3章分离式齿轮箱体加工工艺过程及其分析 (6)第3.1节分离式箱体的主要技术要求 (7)第3.2节分离式箱体的工艺特点 (8)第4章总结体会 (9)第4.1节概述 (9)第4.2节平面加工方法和平面加工方案 (12)参考文献 (21)引言箱体类零件通常作为箱体部件装配时的基准零件。
箱体类零件加工工艺
Equipment Manufacturing Technology No.11，2012作为机器的基础零件之一，箱体将机器里的各个零部件组装成一个整体，并让这个整体以正确的相对位置进行某些必要运动。
虽然不同机器的箱体也各不相同，但这些箱体都具有结构复杂、壁厚不均及内部腔形等共同点，箱体内壁上拥有形状各异的平面和数量众多的轴承，支撑孔及紧固孔，这些平面及孔都有较高的精度和较低的粗糙度要求。
因此，箱体加工品质的高低会对其各部件的装配精度、机器的性能及使用寿命等方面产生直接影响。
１箱体类零件的技术要求１．１表面粗糙度及孔的精度要求轴承孔必须具有较高尺寸精度及较低的表面粗糙度。
如果无法满足，就会导致轴承和箱体上的孔重合度不高，从而在工作过程中产生振动及噪音，尤其是机床主轴支撑孔会对主轴旋转精度产生直接影响，进而对机床加工工艺产生影响。
通常情况下，对主轴支撑孔的加工等级和粗糙度的要求分别为ＩＴ６￣７级和Ｒａ１．６￣０．８μｍ［１］。
１．２孔距和位置精度要求在箱体中以齿轮啮合关系存在的相邻孔之间，必须具有较高的孔距尺寸精度和平行度，如果达不到要求就会对齿轮的啮合精度产生影响，从而箱体在工作时，因震动和噪音减少齿轮使用寿命。
传动齿轮副的中心距允差及轮啮合精度直接决定着孔距尺寸精度。
箱体同轴线上的孔必须具有较高同轴度。
一旦同轴度较低的话，不但会导致箱体装配不便，还会加剧轴承磨损度，使之温度上升，进而影响机器的正常工作和精度。
１．３主要平面精度要求箱体的主要平面必须具有较高的相互位置和形状精度以及较低的粗糙度。
通常箱体的主要平面为装配基面或加工定位面，其加工品质对箱体加工时的定位精度，以及箱体同其它零件进行总装时的相对位置精度和接触刚度都有直接影响，因此，对箱体主要平面粗糙度的要求较低，但平面度的要求较高［２］。
１．４孔对装配基面的精度要求箱体上支撑孔同装配基面之间必须具有较高的平行度和尺寸精度，同时还应对端面具有较高垂直度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱体类零件加工工艺分析
来源：作者：发布时间：2007-08
1.主要表面加工方法的选择
箱体的主要表面有平面和轴承支承孔。
主要平面的加工，对于中、小件，一般在牛头刨床或普通铣床上进行。
对于大件，一般在龙门刨床或龙门铣床上进行。
刨削的刀具结构简单，机床成本低，调整方便，但生产率低；在大批、大量生产时，多采用铣削；当生产批量大且精度又较高时可采用磨削。
单件小批生产精度较高的平面时，除一些高精度的箱体仍需手工刮研外，一般采用宽刃精刨。
当生产批量较大或为保证平面间的相互位置精度，可采用组合铣削和组合磨削，如图8-68所示。
箱体支承孔的加工，对于直径小于φ50mm的孔，一般不铸出，可采用钻－扩(或半精镗)－铰(或精镗)的方案。
对于已铸出的孔，可采用粗镗－半精镗－精镗(用浮动镗刀片)的方案。
由于主轴轴承孔精度和表面质量要求比其余轴孔高，所以，在精镗后，还要用浮动镗刀片进行精细镗。
对于箱体上的高精度孔，最后精加工工序也可采用珩磨、滚压等工艺方法。
2.拟定工艺过程的原则
(1)先面后孔的加工顺序
箱体主要是由平面和孔组成，这也是它的主要表面。
先加工平面，后加工孔，是箱体加工的一般规律。
因为主要平面是箱体往机器上的装配基准，先加工主要平面后加工支承孔，使定位基准与设计基准和装配基准重合，从而消除因基准不重合而引起的误差。
另外，先以孔为粗基准加工平面，再以平面为精基准加工孔，这样，可为孔的加工提供稳定可靠的定位基准，并且加工平面时切去了铸件的硬皮和凹凸不平，对后序孔的加工有利，可减少钻头引偏和崩刃现象，对刀调整也比较方便。
(2)粗精加工分阶段进行
粗、精加工分开的原则：对于刚性差、批量较大、要求精度较高的箱体，一般要粗、精加工分开进行，即在主要平面和各支承孔的粗加工之后再进行主要平面和各支承孔的精加工。
这样，可以消除由粗加工所造成的内应力、切削力、切削热、夹紧力对加工精度的影响，并且有利于合理地选用设备等。
粗、精加工分开进行，会使机床，夹具的数量及工件安装次数增加，而使成本提高，所以对单件、小批生产、精度要求不高的箱体，常常将粗、精加工合并在一道工序进行，但必须采取相应措施，以减少加工过程中的变形。
例如粗加工后松开工件，让工件充分冷却，然后用较小的夹紧力、以较小的切削用量，多次走刀进行精加工。
(3)合理地安排热处理工序
为了消除铸造后铸件中的内应力，在毛坯铸造后安排一次人工时效处理，有时甚至在半精加工之后还要安排一次时效处理，以便消除残留的铸造内应力和切削加工时产生的内应力。
对于特别精密的箱体，在机械加工过程中还应安排较长时间的自然时效（如坐标镗床主轴箱箱体）。
箱体人工时效的方法，除加热保温外，也可采用振动时效。
3.定位基准的选择
(1)粗基准的选择在选择粗基准时，通常应满足以下几点要求：
第一，在保证各加工面均有余量的前提下，应使重要孔的加工余量均匀,孔壁的厚薄尽量均匀，其余部位均有适当的壁厚；
第二，装入箱体内的回转零件(如齿轮、轴套等)应与箱壁有足够的间隙；
第三，注意保持箱体必要的外形尺寸。
此外，还应保证定位稳定，夹紧可靠。
为了满足上述要求，通常选用箱体重要孔的毛坯孔作粗基准。
例表8-10大批生产工艺规程中，以I孔和Ⅱ孔作为粗基准。
由于铸造箱体毛坯时，形成主轴孔、其它支承孔及箱体内壁的型芯是装成一整体放入的，它们之间有较高的相互位置精度，因此不仅可以较好地保证轴孔和其它支承孔的加工余量均匀，而且还能较好地保证各孔的轴线与箱体不加工内壁的相互位置，避免装入箱体内的齿轮、轴套等旋转零件在运转时与箱体内壁相碰。
根据生产类型不同，实现以主轴孔为粗基准的工件安装方式也不一样。
大批大量生产时，由于毛坯精度高,可以直接用箱体上的重要孔在专用夹具上定位，工件安装迅速，生产率高。
在单件、小批及中批生产时，一般毛坯精度较低，按上述办法选择粗基准，往往会造成箱体外形偏斜，甚至局部加工余量不够，因此通常采用划线找正的办法进行第一道工序的加工，即以主轴孔及其中心线为粗基准对毛坯进行划线和检查，必要时予以纠正，纠正后孔的余量应足够，但不一定均匀。
如表8-9大批生产工艺规程中，铣顶面以I孔和Ⅱ孔直接在专用夹具上定位。
在单
件小批生产时，由于毛坯精度低，一般以划线找正法安装。
表8-8小批生产工艺规程中的序号40规定的划线，划线时先找正主轴孔中心，然后以主轴孔为基准找出其它需加工平面的位置。
加工箱体时，按所划的线找正安装工件，则体现了以主轴孔作粗基准。
(2)精基准的选择为了保证箱体零件孔与孔、孔与平面、平面与平面之间的相互位置和距离尺寸精度，箱体类零件精基准选择常用两种原则：基准统一原则、基准重合原则。
①一面两孔 (基准统一原则) 在多数工序中，箱体利用底面(或顶面)及其上的两孔作定位基准，加工其它的平面和孔系，以避免由于基准转换而带来的累积误差。
如表8-9所示的大批生产工艺过程中，以顶面及其上两孔2-φ8H7为定位基准，采用基准统一原则。
②三面定位(基准重合原则) 箱体上的装配基准一般为平面，而它们又往往是箱体上其它要素的设计基准，因此以这些装配基准平面作为定位基准，避免了基准不重合误差，有利于提高箱体各主要表面的相互位置精度。
表8－8小批生产过程中即采用基准重合原则。
由分析可知，这两种定位方式各有优缺点，应根据实际生产条件合理确定。
在中、小批量生产时，尽可能使定位基准与设计基准重合，以设计基准作为统一的定位基准。
而大批量生产时，优先考虑的是如何稳定加工质量和提高生产率，由此而产生的基准不重合误差通过工艺措施解决，如提高工件定位面精度和夹具精度等。
另外，箱体中间孔壁上有精度要求较高的孔需要加工时，需要在箱体内部相应的地方设置镗杆导向支承架，以提高镗杆刚度。
因此可根据工艺上的需要，在箱体底面开一矩形窗口，让中间导向支承架伸入箱体。
产品装配时窗口上加密封垫片和盖板用螺钉紧固。
这种结构形式已被广泛认可和采纳。
若箱体结构不允许在底面开窗口，而又必需在箱体内设置导向支承架，中间导向支承需用吊架装置悬挂在箱体上方，如图8-69所示。
由于吊架刚度差，安装误差大，影响孔系精度；且吊装困难，影响生产率。
