3立方空气净化器测试舱(简易舱)
环境实验舱测试条件及测试性能研究
1 引言据统计，一个健康成年人每天呼吸的空气量约为12kg，远大于对食物和水的摄入量，故室内空气品质对人类的健康具有重要影响。
目前，越来越多的空气品质实验都在自制的环境实验舱中进行。
环境实验舱是测定室内材料和用品中VOC释放量以及释放和污染特性的基本设备，它是把被环境检测的物品放在舱内，在舱内模拟的环境条件下测定各种参数和释放量。
相比于实际的室内环境，环境舱的舱内温湿度、换气次数更容易进行人为的控制，并且在密封条件下能够确保舱内实验过程不受室外环境污染影响[1]。
因此在空气品质测试中，许多标准都规定环境舱实验为仲裁方法。
然而，各种标准和实验中的环境实验舱材料不同，大小不一，参数各异，始终没有统一的标准来规范环境舱的结构和相关测试参数，我们希望通过相关文献的研究和总结，建立一个更接近现实环境、更实用的环境实验舱，作为行业标准制定的基础。
2 环境实验舱的类型环境舱按体积大小可分为大型环境实验舱和小型环境实验舱。
习惯上称体积在1m³以下的为小型实验舱，体积在5m³以上的为大型实验舱。
大型舱能够模拟真实生活条件，进行大件样品和设备的测试，环境状态稳定，但通常不能进行平行测定，而且需要大量洁净空气供应[2]。
小型舱价格便宜，温湿度易于控制，缺点是与真实生活条件有差别，舱内不易稳定，易受环境等因素的影响[3]。
按舱体材质种类，环境舱还可分为有机玻璃环境舱和不锈钢环境舱，虽然不锈钢价格高于有机玻璃，但不锈钢对化学污染物的吸附性比有机玻璃小，故性能更好。
3 环境实验舱构造环境实验舱舱体内壁全部采用电抛光不锈钢材料，各部分是通过在结合部采用连续焊接法固定在一起以及在承重框架处采用点焊焊死[4]。
整个环境舱采用聚四氟乙烯等无吸附、低散发的密封条，并且采用聚亚胺酯泡沫绝缘保温。
舱内保持正压以防止外部空气通过渗流等作用进入。
环境舱的进气口和出气口均设置在顶部，空气均由一个散流器引入舱内，并且通过设置在舱内部顶上的风扇充分混合，保证采样点有害物的浓度能够实时代表舱内有害物浓度[5]。
颗粒物CADR计算方式(空气净化器CADR试验舱)
颗粒物CADR计算方式（空气净化器CADR试验舱）
计算空气净化器的颗粒物CADR公式：
CADR=60V(K E--K N)..............................（A.1) 式中：
CADR----颗粒物洁净空气量，单位为立方米每小时（M3/H);
V----测试房间的体积，以立方米表示（M3);
K E----总衰减率（min-1);
K N-----自燃衰减（min-1);
60---每小时的分钟数，单位为（min)
以上是CADR颗粒物计算公式，大家如有不明白不清楚可咨询我司相关工作人员。
环仪公司专业生产空气净化器环境测试舱、空气净化器性能测试舱、空气净化器寿命测试舱，30立方和3立方空气净化器环境测试舱等等。
我们很期待您的到来共同学习探讨。
东莞市环仪仪器科技有限公司。
空气净化器环境测试舱测试方法 简称CADR
空气净化器环境测试舱测试方法（简称CADR)1、空气净化器环境测试舱原理1.1、空气污染物Air pollutants本方法测试的污染物种类有：粉尘、烟雾、甲醛、苯及苯系物、氨、一氧化碳、二氧化碳、二氧化氮、二氧化硫、臭氧和总挥发性有机物等。
（测试方法参照GB/T18883-2002，详见附录C）1.2、多功能式空气净化器Multifunction air cleaner 可去除两种或两种以上空气污染物的空气净化器。
1.3、净化效能Efficiency of clean空气净化器单位功耗所产生的洁净空气量，用字母η表示，以立方米每小时瓦（m3/h·W）为单位。
1. 4、总净化效能Total efficiency of clean 空气净化器单位功耗所产生的去除各种空气污染物的洁净空气量的总和，用字母ηz表示，以立方米每小时瓦（m3/h·W）为单位。
1.5、净化寿命Cleaning life span当空气净化器运行到去除某一种空气污染物的洁净空气量降低到初始值的50%时，累计所使用的时间即为空气净化器去除空气该污染物的净化寿命，用天或月表示。
空气净化器环境测试舱试验方式如下：2、试验方法2.1、测试的一般条件2.2、环境温度：（25±2）℃2.3、环境法度：相对湿度（50±10）%2.4、试验设备试验前检查污染物发生，测量和记录等器具，均应处于正常使用状态，试验用仪器仪表的性能，精度，量程应满足补测量的要求。
2.5、用于型式试验的电工测量计仪表，除已具体规定的仪表外，其精度应不低于0.5级，出厂试验应不低于1.0 级。
2.6、测量温度用的温度计，其精度应在0.5℃.2.7、测量时间用的仪表，其精度应在0.5℅3、试验样品通过视检确认空气净化器外观质量是否符合产品外观的标准要求。
如果室内空气净化器的风量是多档可调的，试验时应按产品说明调到性能最佳的运行状态。

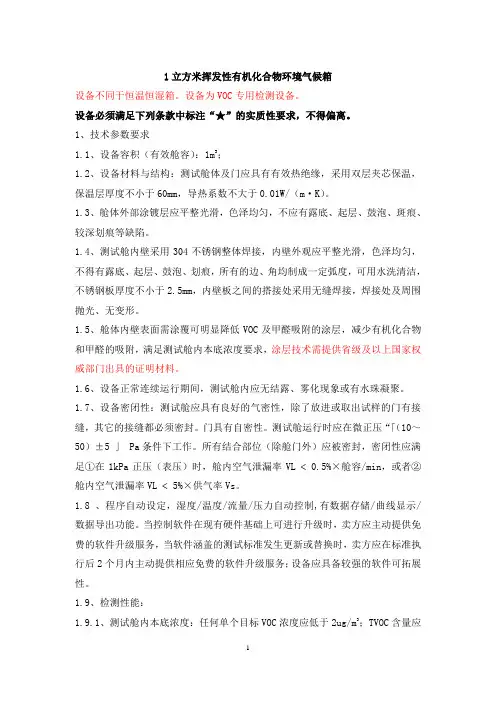

1立方米VOC实验舱技术参数
1立方米挥发性有机化合物环境气候箱设备不同于恒温恒湿箱。
设备为VOC专用检测设备。
设备必须满足下列条款中标注“★”的实质性要求，不得偏离。
1、技术参数要求1.1、设备容积（有效舱容）：1m3；1.2、设备材料与结构：测试舱体及门应具有有效热绝缘，采用双层夹芯保温，保温层厚度不小于60mm，导热系数不大于0.01W/（m·K）。
1.3、舱体外部涂镀层应平整光滑，色泽均匀，不应有露底、起层、鼓泡、斑痕、较深划痕等缺陷。
1.4、测试舱内壁采用304不锈钢整体焊接，内壁外观应平整光滑，色泽均匀，不得有露底、起层、鼓泡、划痕，所有的边、角均制成一定弧度，可用水洗清洁，不锈钢板厚度不小于2.5mm，内壁板之间的搭接处采用无缝焊接，焊接处及周围抛光、无变形。
1.5、舱体内壁表面需涂覆可明显降低VOC及甲醛吸附的涂层，减少有机化合物和甲醛的吸附，满足测试舱内本底浓度要求，涂层技术需提供省级及以上国家权威部门出具的证明材料。
1.6、设备正常连续运行期间，测试舱内应无结露、雾化现象或有水珠凝聚。
1.7、设备密闭性：测试舱应具有良好的气密性，除了放进或取出试样的门有接缝，其它的接缝都必须密封。
门具有自密性。
测试舱运行时应在微正压“「（10～50）±5 」 Pa条件下工作。
所有结合部位（除舱门外）应被密封，密闭性应满足①在1kPa正压（表压）时，舱内空气泄漏率VL < 0.5%×舱容/min，或者②舱内空气泄漏率VL < 5%×供气率Vs。
1.8 、程序自动设定，湿度/温度/流量/压力自动控制,有数据存储/曲线显示/数据导出功能。
当控制软件在现有硬件基础上可进行升级时，卖方应主动提供免费的软件升级服务，当软件涵盖的测试标准发生更新或替换时，卖方应在标准执行后2个月内主动提供相应免费的软件升级服务；设备应具备较强的软件可拓展性。
1.9、检测性能：1.9.1、测试舱内本底浓度：任何单个目标VOC浓度应低于2ug/m3；TVOC含量应低于20ug/m3；甲醛本底浓度应低于6ug/m31.9.2、设备运行时，测试舱工作条件应满足：①温度可调范围（10～100）℃，控制精度±0.5℃；②相对湿度可调范围（20℃～30℃时，20%RH～80%RH，控制精度±3%RH；30℃～40℃时，10%RH～45%RH，控制精度±3%RH；40℃～50℃时，6%RH～25%RH，控制精度±3%RH；60℃-70℃时，5%RH～10%RH，控制精度±2%RH）③空气流速可调范围（0.1～0.3）m/s，控制精度±0.05m/s；④空气交换率可调范围（0.2～2）次/h，控制精度±0.03次/h；⑤测试舱内相对于外界压力：「（10～50）±5 」 Pa⑥设备回收率：＞80%，回收率试验采用给定量的三种标准物质甲苯、正十二烷和四苯基环己烯，应至少提供2家检测机构的回收率检测数据。
空气净化器除尘能力测试仪器
空气净化器环境测试舱对甲醛性能分级一、使用设备：空气净化器环境测试舱、30立方米环境测试舱、3立方米环境测试舱二、满足标准：T/CAQI33-2017 空气净化器气态污染物净化性能分级第一部份：甲醛三、适用范围：适用于住宅、办公室和类似场所使用的空气净化器或以过滤、吸附、催化式主为的复合净化器四、空气净化器环境测试舱专项术4.1气态污染物空气净化器利用过滤与吸附、催化原理对空气中甲醛具有一定去除能力的空气净化器4.2洁净空气量：空气净化器在额定状态和规定的试验条件下，对气态污染物净化能的参数：表示气态污染物空气净化器提供洁净空气的速率。
4.3累积净化量：空气净化器在额外定状态和规定的试验条件下，针对气态污染物累积净化能力的参数，表示气态污染物空气净化器洁净空气量五、空气净化器环境测试舱等级表六、空气净化器环境测试舱要求6.1尺寸3.5m×3.4m×2.5m=30m³，允许±0.5 m³偏差,框架 80mm×80mm 铝型材。
6.2壁用厚度为10mm 以上浮法板玻璃,顶板采用 1mm 以上不锈钢,地板用厚度为 2.0mm 以上不锈钢板。
6.3一扇大门，大门门洞尺寸为2000Hx800Wmm6.4密封材质：采用聚四氟乙烯条+密封胶条6.5搅拌风扇，直径为 1.5m吊扇，金属材质，可调速6.6循环风扇 500~700m3/h，直径 20cm，安装位置 1.5m，离后墙 0.4m。
6.7过滤器为效率为： 99.9%高效过滤器 1 个，效率为60%中效过滤器 1 个，用于去除试验舱内的大颗粒物，活性碳过滤器1个净化甲醛及VOC等有机污染物、臭氧还原网1个过滤臭氧分子。
6.8采样口为不锈钢带阀门结构，距离地面具1.0-1.2m，间距10cm。
采样口内外均有接口可以配合所需长度的聚四氟乙烯采样管环仪仪器科技有限公司整理文件。
1立方米空气净化器净化性能试验舱技术参数
1M3空气净化器净化性能试验舱技术参数产品名称：1M3空气净化器净化性能试验舱厂家名称：东莞市环仪仪器科技有限公司技术参数：工作环境温度： 15 ℃一 30 ℃工作环境湿度：《 90 % RH工作室尺寸： 4 . 5 立法米［ 3000mm X 1000mmmX 1500mm ，长X宽X高 ] 温度可调范围： 20 ℃一 40 ℃，波动率± 2℃湿度可调范围： 40 ％一 70 % ，波动率±10 %气密性：舱门具有自密性。
密闭性能满足： IKPA 相对压强下，每小时泄漏量小于0.5H-h内箱材质：304镜面不锈钢板无缝焊接，焊接处及周围抛光、无变形，内壁平整光滑，色泽均匀，无露底、起层、鼓泡、划痕，所有的边、角均成弧度，方便用水洗清洁。
外箱材质：A3彩钢板静电喷涂，徐镀层平整光滑，色泽均匀，无露底、起层、鼓泡、斑痕、较深划痕等缺陷，舱体及门有效热绝缘，采用聚氨酝和矿物棉双层夹芯保温，保温层厚度不小于 60mm，导热系数不大于0.1 W／ ( m· K ) ，内壁板之间的搭接处采用无缝焊接。
空气循环（棍合）装置：舱内安装风扇，用于加强舱内空气混合。
箱内背景浓度： Tvoc 的背景浓度低于20μg/㎥，任何单一目标挥发性有机化合物（VOC）的背景浓度低于2μg/㎥，甲醛的背景浓度低于6μg/㎥。
内部玻璃箱尺寸为： 1250mmX800mmX1000mm（长x宽x高），共两个。
舱体接缝处采用进口硅胶密封，一侧壁中心位置有一个采样孔，对应另一侧壁安装有15 WZ轴流风机搅拌内部空气。
玻璃箱顶部中心位置安装有30W日光灯，内部放置一个不锈钢支架。
适用标准:《室内空气净化功能涂覆材料净化性能》（JC/T1074-2008 )。
环境测试舱技术参数方案
环境测试舱厂家之技术参数方案
产品简介：环境测试舱的测试舱法是对各种甲醛释放量进行测定的有效方法。
厂家：东莞市环仪仪器科技有限公司
技术参数：
1. 测试舱空气容积1m3
2. 外形尺寸：（长）1650mm*（宽）920mm*（高）2040mm
3. 测试舱重量450Kg
4. 测试舱噪音：35db
5. 控制温度：（23±1）℃
6. 控制相对湿度：（45±5）%
7. 空气交换率1次/h±3%
8. 负荷比：（1.0±0.02）m2/m3（负荷因子：测试样品总面积出去边缘面积，与测试舱容积之比，表示为m2/m3）
9. 样品面积：1m2
10. 单间样品尺寸安装尺寸：长度：730，宽度：680
11. 测试样品表面空气流速：（0.1～0.3）m/s
12. 舱体材料：内面抛光的不锈钢
13. 舱内气体状态：进出口气路不短路；舱内气体混合均匀
14. 洁净空气甲醛最大含量不超过0.006mg/m3
15. 仪表控制方式：
显示方式：三位数字显示
控制输出：继电器输出（4A/230 VAC）
工作电压：12V AC/DC
16. 环境测试舱工作电源：交流220V 50Hz。
CCM测试流程
空气净化器固体颗粒物CCM测试流程一、测试方法：国标（GB T18801-2015空气净化器）测试流程图：A. 步骤说明：1、在30m3测试舱体里按要求测试产品的初始CADR值，并记录污染物香烟的使用支数；2、在3m3测试舱体里放置待测的空气净化器并开启，开启搅拌风扇，关闭舱门，连续点燃50支香烟注入3m3测试舱体，待监测的颗粒物浓度降至0.035mg/m3以下时，关闭净化器，并静止至少30min；3、重复步骤1~2，分别获得50支、100支、150支、200支、250支。
香烟的实测CADR值，当CADR实测值小于或等于初始值的50%时，试验结束；4、在3m3测试舱体里测试单支香烟或(多支香烟的平均值)的颗粒物发生量并记录；(注：需将风扇搅拌均匀后，关闭风扇并静止10分钟)；B．拟合计算：1、依据上述A中步骤4所测得的单支香烟发生量，计算出0支、50支、100支、150支、200支、250支。
香烟对应的颗粒物发生量；2、对上述A中步骤3得到的多组CADR实测值及相应的颗粒物累计发生量进行拟合计算；3、通过拟合计算出CADR降至初始值的50%时对应颗粒物累计去除量，即净化器的累计净化量。
注：1、用于拟合计算的测试值应不低于6组；2、若50支烟对应的CADR值相对于初始值超过10%或不足5%的衰减，则应调整后续的CADR试验对应的点烟数量间隔。
C．评价：二、测试方法：推荐性测试，（参考GB T18801-2015空气净化器）A. 步骤举例说明：(若产品的标注是P2：5000≤M颗粒物＜8000)1、在30m3测试舱体里按要求测试产品的初始CADR值，并记录污染物香烟的使用支数；2、在3m3测试舱体里测试单支香烟或(多支香烟的平均值)的颗粒物发生量并记录；(注：需将风扇搅拌均匀后，关闭风扇并静止10分钟)；3、依据步骤2所测得的单支香烟发生量，计算出0支、50支、100支、150支、200支、250支。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3立方空气净化器测试舱（简易舱）
满足新国标GB 18801的空气净化器测试专用测试舱产品。
我公司与中国检验检疫科学研究院综合检测中心合作研发，符合新国标GB/T 18801-（2015）版的空气净化器检测用试验舱产品，包括3m3试验舱和30m3试验舱。
可根据企业特点，设计符合企业要求的系列产品，为企业研发提供帮助。
另外本公司可设计、制作符合家具、板材、涂料等标准的环境舱产品。
以下是3 m3 空气净化器测试舱技术参数（简易舱）
注：温湿度项仅适合有恒温恒湿空调机组的型号。
实际技术方案可能会有微调，以合同中约定为准。
东莞市环仪仪器科技有限公司
项目名称 技术参数及要求
试验舱体积 3m 3。
试验舱尺寸 1.4 m ×1.4 m ×1.5 m =2.94m 3，允许±0.1m 3偏差。
温湿度 标准温度（23±2）℃，相对湿度（50±10）%。
温度在18℃~28℃之间可调，相对湿度在30%~70%之间可调。
框架 不锈钢框架(2mm)，安装在地板上。
可整体挪动。
安装滑轮可保证移动方便。
壁 选用2mm 不锈钢镜面板，结实美观，壁面开门，有玻璃观察口。
地板 厚度为2mm 不锈钢镜面板。
顶板 选用2mm 不锈钢镜面板，结实美观。
密封材料 用硅橡胶条及玻璃密封胶。
进采样管材料
不锈钢或聚四氟乙烯，需配备四个进样口，四个采样口。
搅拌装置 小型风扇（不锈钢），风扇外加保护网，确保安全性，混合度保证在80%以上。
排风 具有排风管道，可用于排污。
操作手套 测试舱壁面安装操作手套，便于测试过程中对净化器进行操作。
移动平台 测试舱内部安装可移动平台，便于在测试过程中移动净化器
气密性 试验舱内的空气泄漏率应小于0.05 h -1。
（自然衰减实验）
背景浓度 具有循环净化模块，能快速将背景浓度处理到低于国标GB/T 18883中的要求。
