接地保护系统
机房防雷接地保护系统
机房防雷接地保护系统一、为什么需要机房防雷接地保护系统？机房作为存放各种计算机设备和网络设备的地方，每天都在承载着巨大的数据量的传输和处理，任何瞬间断电和设备静电甚至闪电，都会对设备造成巨大的损失，损失不仅仅是经济上的，更会带来业务系统上的停摆瘫痪等问题。
因此，机房安全防护对于整个企业的发展是至关重要的，其中机房防雷接地保护系统是机房安全防护的重要环节。
二、什么是机房防雷接地保护系统？机房防雷接地保护系统是一种对机房进行综合安全防护的系统，其中包括了机房的接闪电击、浪涌电流、静电干扰和电磁辐射等多种不同的保护机制，该系统可以保证机房内的各个设备的安全稳定运行，同时可以防止由于雷电击中机房导致的火灾或人员伤亡等意外。
机房防雷接地保护系统主要包括两个部分：1.机房防雷保护系统机房防雷保护系统是指安装在机房内的防雷设备，能有效地吸收软硬件的雷击干扰，保护各种设备免受雷电影响。
该系统的主要功能包括：•防止雷电击中机房当发生雷电击中机房时，该设备能迅速地被吸收并转移电能，使其对机房产生的影响降到了最小。
•放电治理机房防雷保护系统还可以治理机房内的静电、漏电等因素，在设备内部累积的静电及周围环境中的漏电等问题上起到了非常好的保护作用。
•干扰抑制在高频电路和信号线中，线路相互干扰也是非常常见的，通过机房防雷保护系统的干扰抑制功能，可以大大减少互相干扰产生的问题。
2.机房接地保护系统机房接地保护系统是指机房内防雷设备的接地装置，能将机房内所有电器设备接地，防止电流绕路引起的电漏电流问题，保障工作安全。
机房接地保护系统的功能主要体现在以下几个方面：•保机房设备的电源安全机房内的设备由于电池的原因无权限于接地保护，使用机房接地保护系统可以保护机房内所有电器设备的电源安全。
•防止接地电磁干扰机房中设备数量众多，且部分设备与其他设备共用电源线，如果不进行接地保护，将可能会对周围设备产生电磁干扰，非常影响机房设备的运行。
接地保护的作用和原理
接地保护的作用和原理接地保护是电气系统中一项重要的安全措施，其作用是保护人员和设备免受电击伤害。
接地保护的原理是通过将电气设备与地之间建立良好的导电连接，将任何电流泄漏到地中，从而实现电气系统的安全运行。
接地保护的作用主要有以下几个方面：1. 保护人身安全：在电气系统中，如果设备发生漏电或者其他故障导致金属外壳带有电压，当人接触到这些带电的金属外壳时，就有可能发生电击事故。
而通过接地保护，可以将电流迅速引入地中，避免人体接触到带电金属外壳，保护人员的安全。
2. 保护设备安全：电气设备在正常运行过程中，可能会发生故障，如绝缘损坏、线路短路等。
这些故障会导致设备产生电流泄漏，进而引起设备的烧毁、短路、电弧等问题。
通过接地保护，可以及时将电流引入地中，保护设备免受电流泄漏的损害。
3. 维护电气系统的正常运行：接地保护可以有效地减少电气系统中的绝缘故障，如接地故障、相间短路等。
通过及时将电流引入地中，可以使得故障电流得到迅速消除，避免故障扩大，保证电气系统的正常运行。
接地保护的原理主要包括以下几个方面：1. 单点接地原理：在电气系统中，将系统中的中性点或其他特定点与地之间建立导电连接，形成单点接地系统。
单点接地系统中的电流故障时，电流通过接地点进入地中，从而实现电流泄漏，保护系统的安全。
2. 多点接地原理：在电气系统中，将系统中的多个中性点或其他特定点与地之间建立导电连接，形成多点接地系统。
多点接地系统可以进一步提高系统的可靠性，当一个接地点出现故障时，其他接地点仍然能够提供电流泄漏的路径。
3. 接地电阻原理：接地电阻是指接地电极与地之间的电阻。
在接地保护中，接地电阻的大小会影响到电流泄漏的速度和效果。
通常情况下，接地电阻应该控制在一定范围内，以确保电流泄漏的及时性和有效性。
4. 接地系统的设计：接地保护需要根据电气系统的特点和要求进行设计。
在设计中，需要考虑接地电阻的大小、接地电极的布置、接地线的选择等因素。

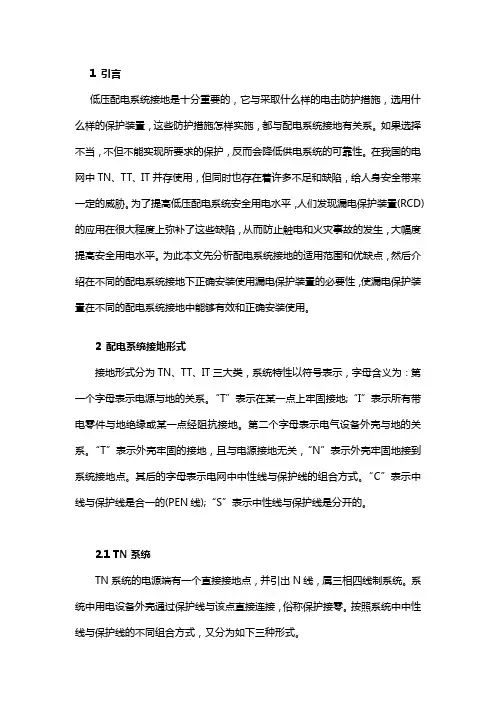

低压配电系统的几种接地系统TT、TN、IT
1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与配电系统接地有关系。
如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。
在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。
为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平。
为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。
2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示，字母含义为：第一个字母表示电源与地的关系。
“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。
第二个字母表示电气设备外壳与地的关系。
“T”表示外壳牢固的接地，且与电源接地无关，“N”表示外壳牢固地接到系统接地点。
其后的字母表示电网中中性线与保护线的组合方式。
“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。
2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线，属三相四线制系统。
系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。
按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。
(1) TN—C系统整个系统的中性线与保护线是合一的，称为TN—C系统，如图1。
由于投资较少，又节约导电材料，因此在过去我国应用比较普遍。
当三相负荷不平衡或只有单相用电设备时，PEN线上有正常负荷电流流过，有时还要通过三次谐波电流，其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位，对地呈现电压。
正常工作时，这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高，其对地电压大于安全电压，使触电危险加大。
接地保护系统分类
接地保护系统：IT系统、TT系统、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
小编全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对广大的电气人有所帮助。
首先给出定义。
根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
下面分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统接线图如图1所示。
图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
保护接地原理
保护接地原理
保护接地原理是指通过建立良好的接地系统，将电气设备的金属外壳或其他可导电部分与地之间建立低阻抗的连接，以确保人员和设备的安全。
接地系统的主要目的是将电流通过地回路迅速引流，防止电流通过人体或设备造成人身伤害或设备损坏。
保护接地原理的重要性在于减少接触电压和减小电流的路径阻抗。
接触电压是指当人体接触到带电金属表面时，产生的电压。
通过建立良好的接地系统，可以将接触电压降低到安全范围内，避免触电事故的发生。
保护接地原理还可以减小电流的路径阻抗，确保电流能够经过设备的接地线路流回地电位最低处，而不通过其他路径。
这样可以避免电流通过对人体的通路，减少电击事故的风险。
保护接地原理需要正确安装和维护接地系统，包括接地导线、接地装置和接地电极。
在安装过程中，需要确保接地系统与地之间的接触良好，接地电极埋入地下深度适当，并经过实地测试验证。
总之，保护接地原理是保障电气设备和人员安全的重要方法之一，正确理解和应用接地原理可以有效地预防触电事故的发生。
详解IT、TT、TN三种接地系统的区别
详解IT、TT、TN三种接地系统的区别电源侧的接地称为系统接地，负载侧的接地称为保护接地。
根据国际电⼯委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种⽅式。
⼩编为⼤家逐⼀介绍这三种系统。
字母含义（1）第⼀个字母表⽰电源端与地的关系：T-电源端有⼀点直接接地，I-电源端所有带电部分不接地或有⼀点通过阻抗接地。
（2）第⼆个字母表⽰电⽓装置的外露可导电部分与地的关系：T-电⽓装置的外露可导电部分直接接地，此接地点在电⽓上独⽴于电源端的接地点；N-电⽓装置的外露可导电部分与电源端接地点有直接电⽓连接ＩＴ系统：ＩＴ系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。
适⽤于环境条件不良、易发⽣⼀相接地或⽕灾爆炸的场所，如10KV及 35KV的⾼压系统和矿⼭、井下的某些低压供电系统。
不适合在施⼯现场应⽤（常⽤TN-S接零保护系统），也可⽤于农村地区。
但不能装断零保护装置，因正常⼯作时中性线电位不固定，也不应设置零线重复接地。
ＴＮ系统：ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
是将电⽓设备的⾦属外⽤保护零线与该中⼼点连接，称作保护接零系统。
按照中必线（⼯作零线）与保护线（保护零线）的组合事况TN系统⼜分以下三种形式：TN—C：电源变压器中性点接地，保护零线(PE)与⼯作零线(N)共⽤（简称PEN），称为三相四线制系统。
适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负适⽤于荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位;应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。
缺陷：(1) 当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压，触及零线可能导致触电事故。
(2) 通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。
电力系统接地保护
电力系统接地保护电力系统是现代社会不可或缺的重要基础设施，而接地保护是电力系统中至关重要的一环。
接地保护的作用是确保电力系统在发生接地故障时能够及时切除故障，保障系统的安全运行。
本文将从接地保护的定义、原理、设备和应用方面进行探讨。
一、接地保护的定义接地保护是指在电力系统中，通过合理的逻辑和电气装置，使故障点瞬间切除电源，并保护其他不受故障影响的设备，防止电流继续流过发生故障的设备，从而起到保护电力系统和人身安全的作用。
二、接地保护的原理接地保护的原理是基于电力系统中的接地电流分布不均匀的特点。
在正常情况下，电力系统的接地电流主要分布在中性点上。
然而，一旦发生接地故障，故障电流会短路回到电源，导致中性点电位升高，使接地电流发生异常变化。
通过检测和判断接地电流的变化，可以及时切除故障点，从而实现接地保护的目的。
三、接地保护的设备常见的接地保护设备包括接地保护继电器、接地电流互感器和接地电压互感器等。
1. 接地保护继电器：接地保护继电器是判断接地故障和控制切除装置的核心设备。
它通过检测接地电流的变化来判断故障是否发生，并输出相应的信号控制切除装置的动作。
2. 接地电流互感器：接地电流互感器是将故障电流转化为检测信号的一种装置。
它通常由一个或多个线圈组成，可将高电流转换为低电流，方便继电器的检测和控制。
3. 接地电压互感器：接地电压互感器用于检测接地故障时的电位变化。
它可以将故障点引起的电压信号转换为继电器可以接受的低电压信号，以实现对接地保护的有效检测。
四、接地保护的应用接地保护广泛应用于电力系统的各个环节，包括发电厂、变电站、配电网以及各类电气设备中。
1. 发电厂：发电厂通常采用发电机接地保护来保护发电机及发电厂内其他设备。
发电机接地保护是发电厂最重要的保护之一，能够及时切除发电机的故障，确保其正常运行。
2. 变电站：变电站的设备众多，如变压器、断路器、电缆等，都需要接地保护。
通过合理的接地保护设计和设备的配备，可以保障变电站设备在故障发生时的安全切除。
几种接地保护方式
几种接地保护方式接地保护是一种重要的安全措施，用于保护电气设备和人员免受电击等危险。
在电力系统中，接地保护可以有效地将电流引导到地面，防止电阻或故障引起的电压积累，从而保证电气设备的正常运行。
本文将介绍几种常见的接地保护方式。
1. 系统接地系统接地是指将电力系统中的中性点或一侧相接地，通常使用接地电阻或接地变压器来实现。
这种接地方式能够降低系统的电压，并将故障电流引导到地面，减少电气设备受损和人员受伤的风险。
系统接地可以分为直接接地和间接接地两种方式。
直接接地是将电力系统的中性点直接接地，通常采用接地电阻来限制故障电流的流动。
接地电阻的阻值根据系统的额定电压和电流来确定，一般应符合相关的国家标准和规定。
间接接地是通过接地变压器实现的，将系统的中性点与地之间绝缘并通过变压器连接。
接地变压器可以使系统与地之间保持一定的绝缘，减少电气设备的电压升高。
2. 保护接地保护接地是在电力系统中增加保护接地，用于防止电压升高和保护设备和人员的安全。
保护接地一般采用保护接地装置，如接地开关、接地故障指示器等。
接地开关是一种能够将设备与地之间连接或断开的开关装置，可以在故障发生时迅速切断故障电源，避免电气设备的损坏和人员的伤害。
接地故障指示器是一种能够监测电力系统中是否存在接地故障的装置，当接地故障发生时，指示器会报警，提醒操作人员及时采取措施。
3. 信号接地信号接地是指将信号系统中的信号接地，用于保护信号传输的可靠性和设备的正常运行。
在信号系统中，信号接地可以减少电磁干扰和噪音的影响，提高信号的传输质量。
常见的信号接地方式包括单点接地和多点接地。
单点接地是将信号系统中的所有信号共用一个接地点，可以减少接地回路的复杂性，提高信号的稳定性。
多点接地是将信号系统中的不同信号分别接地，可以避免信号之间的干扰和串扰，提高信号传输的清晰度和准确性。
总结：接地保护是保证电气设备和人员安全的重要措施，具备不同的接地方式可以根据具体的工程需求和系统要求选择适合的接地方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、建筑工程供电系统
建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统。
下面内容就是对各种供电系统做一个扼要的介绍。
（一）工程供电的基本方式
根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。
（1）TT方式供电系统
TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地，如图1所示。
这种供电系统的特点如下。
图1 TT方式供电系统
1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。
3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。
图2 带专用保护线的TT方式供电系统
图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。
（2）TN方式供电系统
这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。
它的特点如下。
1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。
TN系统根据其保护零线是否与工作零线分开而划分为TN-C和 TN-S等两种。
（3）TN-C方式供电系统
它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，如图3所示。
这种供电系统的特点如下。
图3 TN-C方式供电系统
1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。
2）如果工作零线断线，则保护接零的漏电设备外壳带电。
3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5）TN-C方式供电系统只适用于三相负载基本平衡情况。
（4）TN-S方式供电系统
它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，如图4所示。
TN-S供电系统的特点如下。
图4 TN-S方式供电系统
1）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
2）工作零线只用作单相照明负载回路。
3）专用保护线PE不许断线，也不许进入漏电开关。
4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。
5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程工前的“三通一平”（电通、水通、路通和地平）必须采用TN-S方式供电系统。
（5 ）TN-C-S方式供电系统
在建筑施工临时供电中，如果前部分是TN-C方式供电，而施工规范规定施工现场必须采用TN-S方式供电系统，则可以在系统后部分现场总配电箱分出PE线，这种系统称为TN-C-S供电系统，如图5、6所示。
TN-C-S系统的特点如下。
图5 TN-C-S方式供电系统
图6 工地总配电箱分出PE线
1）工作零线N与专用保护线PE相联通，如图5中ND这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影
响。
D点至后面PE线上没有电流，即该段导线上没有电压降，因此，TN-C-S系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND线的负载不平衡情况及ND这段线路的长度。
负载越不平衡，且ND线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在PE线上应作重复接地，如上图6所示。
2）PE线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3）对PE线除了在总箱处必须和N线相接以外，其他各分箱处均不得把N线和PE线相联，PE线上不许安装开关和熔断器，也不得用大顾兼作PE线。
通过上述分析，TN-C-S供电系统是在TN-C系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用TN-S方式供电系统。
（6）IT方式供电系统
I表示电源侧没有工作接地，或经过高阻抗接地。
每二个字母T表示负载侧电气设备进行接地保护，如图7所示。
图7 IT方式供电系统
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
从图8可见，在负载发生短路故障或漏电使设
备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
图8 IT方式供电系统
（二）供电线路符号小结
1）国际电工委员会（IEC）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
T表示是中性点直接接地；I表示所有带电部分绝缘。
2）第二个字母表示用电装置外露的可导电部分对地的关系。
如T表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N表示负载采用接零保护。
3）第三个字母表示工作零线与保护线的组合关系。
C表示工作零线与保护线是合一的，如TN-C系统；S表示工作零线与保护线是严格分开的，所以PE线称为专用保护线，如TN-S系统。
附：单相和三相电路的地线和零线怎么选择？
在380V低压配电网中，按接地方式有三种五类：TT、TN-C、TN-S、TN-C-S、IT。
TT系统：根据《安全技术规范》中，TT系统指：电源侧配电变压器中性点直接接地，负荷侧设备不带电的金属外壳直接与大地连接，但与电源侧配电变压器中性点没有直接电气连接。
TN系统：根据《安全技术规范》中，TN-S、TN-C、TN-C-S系统指：电源侧配电变压器中性点直接接地，负荷侧设备不带电的金属外壳与变压器中性点有直接电气连接。
这三类系统中区别是：TN-S零线和保护零线（地线）是分开的。
TN-C零线和保护零线是共用的。
TN-C-S零线和保护零线部分共用，部分分开。
IT系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线N，只有线电压（380V），无相电压（220V），保护接地线PE各自独立接地。
该系统的优点是当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。
缺点是不能配出中性线N。
因此它是不适用于拥有大量单相设备的智能化大楼的。
备注：在同一供电系统中采用了保护接地，就不能同时采用保护接零，即同一电网中只能采用同一种接地系统。
