LH25T葫双计算书
电动葫芦桥式起重机
设计计算书
(25t-30.6m)
设计计算
审核
日期
1计算依据
1.1GB3811-83《起重机设计规范》。
1.2《起重机设计手册》张质文编，98版。
1.3《起重机设计手册》北起所编，80版。
2.性能参数
3．主梁计算工况和内容
3.1小车位于跨中附近，主钩起吊额定载荷起动或制动，校核轮轨下上盖板中部由弯曲正应力和局部压应力产生的最大合成应力σ1。
3.2小车位于跨中附近，主钩起吊额定载荷时大车起动或制动，校核箱形截面角点盖板和腹板连接处由垂直弯曲正应力、水平弯曲正应力对主梁产生的弯曲应力和剪切应力产生的合成应力σ2，该点的水平弯曲应力用最大水平弯曲应力代替。
3.3 小车位于跨中，起吊额定载荷后静止时主梁的下挠刚度f1。
3.4小车位于跨中，起吊额定载荷后由大车起制动惯性力引起的主梁水平刚度
f2。
4.载荷系数
考虑到大吨位起重机均为慢速,低工作级别,取起升冲击系数ψ1=1;取起升动载系数ψ2=1.1;不考虑突然卸载系数;取运行冲击系数
ψ4=1.1;水平惯性载荷PH=1.5ma.
所有强度计算均考虑ψ2和ψ4;所有刚度计算均不考虑动载系数.
5.截面特性计算
5.1箱形截面如上图的截面特性计算如下:
X-X轴的惯性矩:Jx=A*C*(B/2+C)^2*2+2*D*B^3/12
抵抗矩:Wx=Jx/((B+C)/2)
Y-Y轴的惯性矩:Jy=B*D*(E/2)^2*2+2*A^3/12
抵抗矩:Wy= Jy/(A/2)
X-X轴的静矩Sx=D*B^2/4
5.2计算结果
6．分析和计算
6.1小车位于跨中附近，主钩起吊额定载荷起动或制动，校核轮轨下上盖板中部由弯曲正应力和局部压应力产生的最大合成应力σ1。
6.1.1如图所示,按二轮简支梁计算,由小车轮压引起的最大弯矩M1出现在跨中附近轮压处.
M1=0.5*(1-0.5* b /L)^2*PL
P---最大轮压,N.（已考虑动载系数1.1）
b---小车轮距,mm.
L---跨度,mm.
6.1.2如图所示,按简支梁计算,由均部载荷引起的最大弯矩M2出现在跨中.
M2=qL^2/8
q---主梁自重,走台等固定载荷引起的均部载荷.
6.1.3由移动载荷和均部载荷共同作用下的最大应力σ,
σ=(M1+M2)/Wx
Wx---主梁截面沿X-X轴的抵抗矩。
6.1.4由小车轮压引起的局部压应力
小车轮压作用下在轨道下箱型梁上盖板上出现局部压应力σm, σm=P/(δ*(5+2*hy))
式中 P---小车最大轮压
δ---上盖板厚
hy----轨道高度
6.1.5最大折算应力
σmax=SQRT(σ^2+σm^2-σ*σm)
6.1.6计算结果
6.2小车位于跨中附近，主钩起吊额定载荷时大车起动或制动，校核箱形截面角点盖板和腹板连接处由垂直弯曲正应力、水平弯曲正应力对主梁产生的弯曲应力和剪切应力产生的合成应力σ2。
6.2.1垂直弯曲正应力直接用上述4.4.1.3中的σ.
6.2.2水平弯曲应力按框架计算，当大车制动时移动载荷的制动力PD按集中载荷作用在跨中,产生MD;主梁等固定载荷的制动惯性力qg惯按均布载荷计算，产生Mq;
6.2.3受力分析
M水=MD+Mq
MD=PD*L*(1-L/(2*r))
Mq=q惯*L^2*(3-2*L/r)/24
r=L+(8c^3+l^3)*(I1/I2)/(2*B^2)
I1,I2----主端梁的惯性矩，近似取I1/I2=3.
l---小车轨距
B---大车轮距.
C=(B-l)/2
PD=1.5*2P*a
q惯=1.5*q*1.3*a
a---制动加速度,a=0.2m/s2
q---主梁的重量(kg/cm),1.3为考虑走台等其它均布载荷的系数.
σ水= M水/Wy
Wy---主梁截面在Y—Y方向的抵抗矩。
6.2..4剪应力
剪应力τ=Q*S/(Jx*δ)
式中Q---载荷在跨中时的剪切力，
Q=P+qL/2
S---跨中截面中和X---X轴以上的面积矩，
J---跨中截面X--X方向上的惯性矩，
δ---腹板的厚度.
6.2.5合成应力
最大应力σ2=SQRT((σ
σ水)^2+3τ^2))
+
6.2.6计算结果
6.3.小车位于跨中，起吊额定载荷后静止时主梁的下挠刚度。
6.3.1分析与计算
小车位于跨中时主梁下挠最大。
最大挠度f=2*P*l*(0.75*L^2-l^2)/(12*E*Jx)
上式中P---最大静轮压。
b---小车轮距。
L---跨度。
Jx---主梁惯性矩，同前。
6.3.2计算结果
6.4.小车位于跨中，起吊额定载荷后由大车起制动惯性力引起的主梁水平刚度。
大车制动时，主梁在移动载荷和主梁自重固定载荷的共同作用下产生
水平侧位移f水，f水<L/2000.
6.4.1受力分析
f水=
PD*L^3*(1-(3*L/4*L))/(48*E*I1)+qg*L^4*(5-(4*L/r)/(384*E*I2) 式中：PD---移动载荷惯性力
Qg---固定载荷惯性力
r=L+(8*c^3+l^3)*(I1/I2)/(3*B^2)
6.4.2计算结果
7.32t葫双端梁强度计算
7.1 计算说明
葫双端梁的主端梁连接处截面，在最大轮压下强度应力不因该太大。
7.2受力分析
如图所示：
7.2.1最大轮压NA，此力应考虑葫芦偏载时的不均衡力，力臂为L.
最大弯矩M=NA*L
8. 32t葫双主端梁连接计算
8.1 计算说明
葫双主端梁的连接螺栓主要承受起重机在满载最不利状态下的最大轮压在
结合面产生的弯矩以及由歪斜侧向力作用于轮缘产生的弯矩。
起重机在起制动工况下产生的水平惯性力由结合面的磨檫力承受，此力比较小，一般不做计算。
8.2受力分析
如图所示：
8.2.1最大轮压P，此力应考虑葫芦偏载时的不均衡力，力臂为a.
M1=P*a
8.2.2偏斜侧向力T,力臂为b.
M2=T*b
8.2.3螺栓所受的最大弯矩
M=M1+M2
8.2.4受力最大螺栓的拉力N
N=M*l4/（(l1^2+l2^2+l3^2+l4^2)*2）
8.2.5螺栓的最大拉应力σ
σ=N/F0
上式F0—螺栓截面积，
8.2.6螺栓的预紧力
F=0.6*F0*σs
上式Σs—螺栓材料的屈服极限
8.2.7结合面的磨檫力
W=0.4*n*F0
上式n—螺栓总数
8.2.8大车制动惯性力Pd
计算见主梁
如果W<Pd 则通过。
电动葫芦设计计算说明书讲解
电动葫芦设计题目：根据下列条件设计电动葫芦起升机构的齿轮减速器。
已知：额定起重量Q ＝6t ，起升高度H ＝9m ，起升速度v ＝8m ／min ，工作类型为中级：JC ％＝25％，电动葫芦用于机械加工车间，交流电源(380V)。
解：(一)拟订传动方案，选择电动机及计算运动和动力参数 1．拟订传动方案采用图4-l 所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。
2．选择电动机按式(4-2)、式(4-7)和式(4-8)，起升机构静功率0100060η⨯''=vQ P而总起重量Q ”=Q+Q ’=60000+0.02×60000=61200N起升机构总效率η0=η7η5η1=0.98×0.98×0.90=0.864故此电动机静功率kW P 44.9864.01000608612000=⨯⨯⨯=按式(4-9)，并取系数K e ＝0.90，故相应于JC ％＝25％的电动机P jC =K e P 0=0.90×9.44=8.5 kW按表4-3选ZD 141-4型锥形转子电动机，功率P jc ＝13 kW ，转速n jc ＝1400 r ／min 。
3．选择钢丝绳按式(4-1)。
钢丝绳的静拉力N m Q Q 3122498.026120070=⨯=''=η 按式(4-3)，钢丝绳的破断拉力按标准[2]选用6×37钢丝绳，其直径d ＝18mm ，断面面积d ＝89.49mm 2，公称抗拉强度σ＝1770MPa ，破断拉力Q s ＝204200N 。
4．计算卷简直径按式(4-4)，卷筒计算直径D 0＝ed ＝20×18＝360 mm按标准取D 0＝355mm 。
按式(4-6)，卷筒转速min /35.1435514.3281000100005r D vm n =⨯⨯⨯==π5．确定减速器总传动比及分配各级传动比总传动比54.9735.14140053≈=='n n i 这里n 3为电动机转速，r ／min 。
LH使用说明书 中英文
目录一、概述 1 Ⅰ. General Introduction 1 二、结构特性与工作原理 2 Ⅱ. Structural features and work theory 2 1、桥架 21、Bridge 22、小车 32、Trolley 33、大车 43、Crane 44、电气系统 44、Electrical system 4三、安装、调整9 Ⅲ. Installation, adjustment 9 1、桥架的拼装91、Bridge assembly and installation 92、小车安装92、Trolley installation 93、桥架其它附属部件的安装103、Bridge other accessory parts installation 104、检验104、Inspect 105、电气设备安装105、Electrical equipment installation 106、起重机的试运转116、Crane commissioning. 11四、维护的保养15 Ⅳ. Maintenance 15 1.机械设备的维护和保养151. Mechanical equipment maintenance 152.金属结构的维护和保养20 2.Metal structure maintenance 20Ⅰ. General IntroductionLH型电动葫芦桥式起重机（简称起重机）系列是以固定式的钢丝绳电动葫芦作为起重机（主钩和副钩）。
安装在双轨小车上，与双梁桥架配套使用的起重机。
LH type E.O.T. Crane with electric hoist (shortly termed as E.O.T.)Series use fixed wire rope electric hoist as lifting mechanism (Main hook and Auxiliary hook). Fixed on bi-rail trolley, fitted with double girder bridge .本产品适用于机械制造车间、仓库、料场、水电站检修、装配待场所，进行一般吊重装卸作业，本产品的工作环境温度为-25℃~+45℃,不适用于爆炸危险、火灾危险介质中和相对温度大于85%，充满腐蚀性气体的场所，也不使用于吊运熔化金属和有毒、易燃、易爆的物品。
下部25m双柱墩计算
1 计算资料1.1 计算依据：1) 《公路桥梁设计通用规范》JTG D60-20042) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 1.2 技术指标1) 上部构造形式：预制后张法预应力混凝土简支、结构连续T 形梁(5梁式) 2) 下部构造形式：圆形截面双柱式桥墩。
3) 适用桥宽：整体式路基24.5米分幅、12米。
4) 设计安全等级：一级。
5) 汽车荷载等级：公路—Ⅰ级 1.3 桥墩一般构造图详见双柱式桥墩一般构造图 1.4 材料1) 混凝土：盖梁、墩柱及系梁采用30号混凝土。
2) 钢筋：采用R235及HRB335钢筋。
2 桥墩横桥向计算2.1 横桥向上部荷载计算 2.1.1 恒载计算考虑到一个桥墩需同时受到相邻两跨的作用，按照恒载均摊原则，实际单个桥墩承担一跨的恒载。
其重力密度取值如下： C50混凝土：γh ＝26 KN/m 3 C30混凝土：γh ＝26 KN/m 3 C25混凝土：γh ＝25.5 KN/m 3 沥青混凝土：γh ＝24 KN/m 3 1) 上部构造根据上部一般构造图，其主梁断面及编号详见图2.1.12) 恒载(见表2.1.1)表 2.1.1单位：K N表中：（1) 数值均按桥宽12米计算；（2) 为考虑最不利情况，计算时采用两侧相对较重的防撞护墙。
2.1.2 活载计算计算荷载采用公路Ⅰ级荷载 1) 理论荷载上部构造计算跨径L j ＝24.12米（见图 2.1.2-1），根据JTG D60-2004第 4.3.1条，m KN q k /5.10= 360180(180(24.125)) 1.2256.5 1.2307.845k P KN -=+⨯-⨯=⨯= 作出桥墩处的剪力影响线图，并加载，见图2.1.2-1：由剪力影响线图可得：11124.1212307.8124.121210.5561.122k k P P q KN =⨯+⨯⨯⨯⨯=⨯+⨯⨯⨯⨯=2) 冲击系数μ计算(1) 跨中截面惯矩计算上部T 梁跨中断面见图2.1.2-2，根据此断面图，截面A ＝0.924 m 2 截面惯矩I c =0.3008 m 4 (2) 自振频率计算根据JTG D60-2004条文说明中公式4-3及4-4ccm EI l f 22π=g G m c /=式中24.12l =米，2104/1045.31045.3m N MPa E ⨯=⨯=，40.3008c I m =，326100.924G =⨯⨯，2/81.9s m g =， 3326100.924/9.81 2.451410c m Kg =⨯⨯=⨯根据上式 5.122f HZ ==(3) 根据JTG D60-2004第4.3.2条，因HZ f HZ 145.1≤≤，故采用公式4.3.20.1767ln 0.01570.1767ln5.1220.01570.2729f μ=-=⨯-=3) 计入冲击系数的车道荷载值(10.2729)561.1714.2P KN =+⨯=4) 计算活载在T 梁底支座产生的反力（仅按桥宽12米计算）(1) 将5片T 梁简化，并将其划分单元，建模输入至“桥梁博士”，见图2.1.2-3，其各单元坐标见表2.1.2-1。
5t葫芦计算书
式中：S-- 钢丝绳最大静拉力，N；
Q—起升载荷， 。
-- 起量， ；
-- 电动葫芦起升机构总效率，取0.9；
-- 滑轮组分支数；
则 …………………………………………… （2）
1.2钢丝绳绳径的确定：
………………………………………………………………………（3）
式中： —电动机静功率，Kw；
—考虑电压降和转矩允差和静载试验超载的系数，取2.0；
—电动机个数；
—电动机允许的过载倍数，为2；
， ， —同式（10）
……………………………（12）
取7.5Kw满足要求。
则： 实际卷筒直径为 ，符合要求。
4、起升电机的计算：
4.1电机静功率：
……………………………………………………………………（10）
式中：N—电动机静功率，Kw；
Vn—起升速度，
Q—起升载荷力， ；
-- 电动葫芦起升机构总效率，取0.9；
……………………………………（11）
取7.5Kw满足要求。
4.2 电动机过载能力校验
— 选用的钢丝绳直径，mm
-- 钢丝绳的抗拉强度极限， ；
-- 钢丝绳中金属丝截面与整个截面积的比值，与钢丝绳的结构有关，一般取0.45～0.55；
-- 钢丝绳编结损失系数；一般取0.82～0.92
……………………………（6）
安全系数 按下式计算：
………………………………………………………（7）
或根据厂家提供的钢丝绳破断拉力实测值为 N。则
………………………………………………………（8）
按M3的要求， ；据（7）或（8）式的计算结果，符合要求。

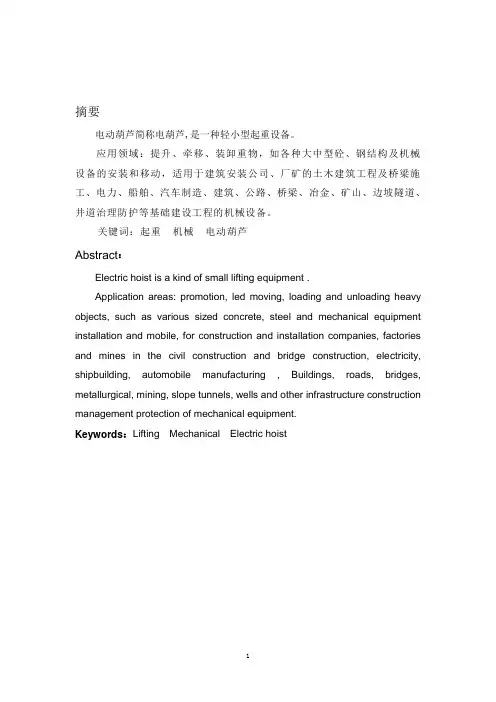

电动葫芦设计
