CDMA知识要点2
CDMA移动通信基础
CDMA移动通信基础1. 介绍CDMA（ Division Multiple Access，码分多址）是一种数字移动通信技术，广泛应用于第二代（2G）和第三代（3G）移动通信系统中。
CDMA技术采用了先进的信号处理和调制技术，能够提高信号传输效率和容量，实现更可靠的通信。
2. CDMA原理CDMA技术基于扩频技术，通过将用户信号加上特定的扩频码再进行调制发送，不同用户的扩频码相互正交，可以实现多用户传输而不干扰。
CDMA还采用了软切换和功率控制等技术，使得信号传输更加可靠和高效。
3. CDMA系统结构CDMA系统主要由以下几个组成部分构成：基站（Base Station）：负责与用户终端进行通信，进行信号的调制解调和多用户间的分配和管理。
用户终端（Mobile Station）：包括方式和数据终端等，与基站进行通信，传输用户的语音、数据等信息。
控制器（Controller）：负责对基站和用户终端进行管理和控制，实现系统的整体协调和优化。
移动交换中心（Mobile Switching Center）：负责处理跨网络的通信和连接，实现用户的呼叫转移等功能。
4. CDMA优势CDMA技术相比其他移动通信技术具有以下优势：多用户接入：CDMA技术能够实现多用户接入而不干扰，提高了系统的容量和效率。
抗干扰能力强：CDMA技术采用了扩频技术，能够有效抵抗多径传播和其他干扰。
隐私保护性能好：CDMA技术采用了特定的扩频码对用户信号进行加密，保护用户通信的隐私。
调度灵活性高：CDMA技术能够灵活地对用户进行分配和调度，优化系统资源的利用。
5. CDMA在移动通信中的应用CDMA技术在移动通信中得到了广泛的应用：第二代（2G）CDMA系统：以IS-95标准为代表，提供了CDMA2000 1X、CDMA2000 1xEV-DO等多种技术，实现了语音和数据的传输。
第三代（3G）CDMA系统：以CDMA2000 3X标准为代表，提供了更高的数据传输速率、更丰富的业务和更好的系统性能。
CDMA通信技术(2)
带限噪声n(t )为基带平稳随机过程时，其功率谱分量在 －f d , f d 以内，那么 1 Sn f f d Sn f f d Sn f 2 f d Sn f 2 f d ... N fd 1 0 1 P P P 2 V3 Sn f f d df S n f f d df n n n 0 N fd N 2 2 N S PN ( f ) S n ( f )
由此可知，CDMA通信系统接收机的基带滤波器输出的噪声干扰功率， 是原输入噪声功率的1/ N （对基带平稳随机过程）。 按照第一章对扩频增益的定义，CDMA通信系统的噪声输出功率为： Pn B2 Pn 2 V3 B1 G B2 CDMA通信系统对噪声功率的抑制能力为 。 Bn CDMA通信系统对像热噪声那样带宽无限宽的干扰是没有抑制能力的。
设n(t )是独立的、均值为 的带限（f d）平稳r.v.，PSD为S n ( f )，其功率为： 0 E n(t )
2
S n ( f )df Pn
经射频滤波、解调、解 扩和基带滤波（滤除射 频分量）后的输出为： V3 (t ) h(t )n( ) PN ' ( )d
2 V2 2
h( )h ' ( ) RJ ( )RPN ( )dd
H ( f ) 2 S J ( f ) S PN ( f ) df
sin Tc f 1 S J ( f ) PJ f f j f f j ，S PN ( f ) Tc T f 2 c
CDMA通信原理知识介绍
CDMA（码分多址）是一种多址接入技术，允许多个用户在同一频段上同时进行通信。 它通过给每个用户分配一组独特的扩频码（也称为伪随机码或扩频序列），来区分不同 的用户信号。CDMA技术的核心在于扩频，即将信息数据与扩频码进行调制，扩展信
号带宽，使信号在传输过程中具有更强的抗干扰能力。
CDMA技术的发展历程和应用领域
05 CDMA通信的优势与局限 性
CDMA通信的优势
抗干扰能力强
CDMA采用扩频技术，能够有效抑制干扰信 号，降低误码率。
保密性好
CDMA中的扩频编码具有很好的保密性，能 够实现安全的无线通信。
频谱利用率高
CDMA允许用户在相同的频段上共享频率资 源，提高了频谱利用率。
软切换和软容量
CDMA支持软切换技术，提高了通信的稳定 性和覆盖范围。
04 CDMA通信的关键技术
功率控制技术
总结词
功率控制技术是CDMA通信中的重要技术之一，用于平衡不同用户之间的干扰和信号强度，确保通信质量。
详细描述
在CDMA通信系统中，多个用户共享相同的频谱资源，因此需要有效地控制各个用户的发射功率，以减小相互之 间的干扰。功率控制技术通过动态调整用户的发射功率，保证接收端能够可靠地接收信号，同时降低对其他用户 的干扰。
感谢您的观看
CDMA与其他通信技术的融合与比较
CDMA与OFDMA的融合
将CDMA的扩频技术与OFDMA的高效频谱利用技术 相结合，实现更高速的数据传输。
CDMA与MIMO的融合
利用MIMO技术提高CDMA系统的空间分集增益和 容量。
CDMA与毫米波通信的融合
探索在毫米波频段应用CDMA技术，以实现超高速 无线通信。
软切换技术
自己在学习CDMA总结的知识点
CDMA2000 是 TIA 标准组织用于指代第三代 CDMA 的名称。
适用于3G CDMA 的TIA 规范称为IS-2000，该技术本身被称为CDMA2000。
CDMA2000 的第一阶段也称为 1x，其使拥有现有 IS-95 系统的通信公司能将其整体系统容量增加一倍，并可将数据速率增加到高达 614kbps。
比 1x 更高的 CDMA2000 技术进展包括 1xEV (高速数据速率)。
由 QCT 推出的 MSM5000™芯片组 CDMA2000 解决方案向下兼容 cdmaOne (IS-95 CDMA)。
CDMA2000标准由3GPP2组织制订，版本包括Release 0、Release A、EV-DO和EV-DV，Release 0的主要特点是沿用基于ANSI-41D的核心网，在无线接入网和核心网增加支持分组业务的网络实体，此版本已经稳定。
联通即将开通的CDMA 二期工程采用的就是这个版本，单载波最高上下行速率可以达到153.6kbit/s。
Release A是Release 0的加强，单载波最高速率可以达到307.2kbit/s，并且支持话音业务和分组业务的并发。
EV-DO 采用单独的载波支持数据业务，可以在1.25MHz的标准载波中，同时提供话音和高速分组数据业务，最高速率可达3.1Mbit/s 中国电信cdma2000商用网络频点从低到高依次可用得频点是37，78，119，160，201，242，283。
较高频点283和201一般配置为cdma2000 1x工作频点，供语音和1x数据业务使用，evdo使用较低频点。
频点表示cdma网络工作频带的标称频点号，标示调制载波的中心频点，仅是逻辑概念。
载波就是携带信息的电磁波，是物理实体。
cdma的信道是用码字区分的，又叫码道。
cdma信道有前反向信道之分，前反向信道都包括公共信道和私有信道。
工作在不同频点的载波完全独立，不同载波中的码道也就毫不相干。
CDMA知识要点(下)

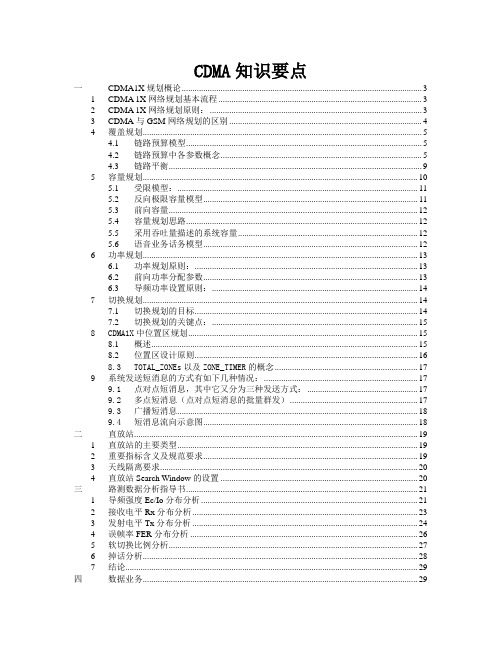

CDMA知识要点一CDMA1X规划概论 (3)1 CDMA 1X网络规划基本流程 (3)2 CDMA 1X网络规划原则： (3)3 CDMA与GSM网络规划的区别 (4)4 覆盖规划 (5)4.1 链路预算模型 (5)4.2 链路预算中各参数概念 (5)4.3 链路平衡 (9)5 容量规划 (10)5.1 受限模型： (11)5.2 反向极限容量模型 (11)5.3 前向容量 (12)5.4 容量规划思路 (12)5.5 采用吞吐量描述的系统容量 (12)5.6 语音业务话务模型 (12)6 功率规划 (13)6.1 功率规划原则： (13)6.2 前向功率分配参数 (13)6.3 导频功率设置原则： (14)7切换规划 (14)7.1 切换规划的目标 (14)7.2 切换规划的关键点： (15)8CDMA1X中位置区规划 (15)8.1 概述 (15)8.2 位置区设计原则 (16)8.3TOTAL_ZONEs以及ZONE_TIMER的概念 (17)9系统发送短消息的方式有如下几种情况： (17)9.1点对点短消息，其中它又分为三种发送方式： (17)9.2多点短消息（点对点短消息的批量群发） (17)9.3广播短消息 (18)9.4短消息流向示意图 (18)二直放站 (19)1 直放站的主要类型 (19)2 重要指标含义及规范要求 (19)3 天线隔离要求 (20)4 直放站Search Window的设置 (20)三路测数据分析指导书 (21)1 导频强度Ec/Io分布分析 (21)2 接收电平Rx分布分析 (23)3 发射电平Tx分布分析 (24)4 误帧率FER分布分析 (26)5 软切换比例分析 (27)6 掉话分析 (28)7 结论 (29)四数据业务 (29)1 CDMA20001X数据业务的特点 (29)2 SCH 的分配策略 (30)3 CDMA20001X数据业务的评估指标 (30)4 CDMA20001X数据业务优化常用方法 (30)4.1数据业务目标FER的优化 (30)4.2网络负荷门限的优化 (31)4.3数据业务信道的分配时间参数优化 (31)4.4导频强度分配门限的优化 (31)4.5数据业务SCH延续的优化 (32)命令如下：一 CDMA1X规划概论1 CDMA 1X网络规划基本流程2 CDMA 1X网络规划原则：具体文档名：规划原则流程具体说明：001.小区命名与编号原则包括小区号、扇区号、LAC、Reg_zong、SID/NID、BSC模块序列号等002 PN规划和邻区规划003 覆盖容量分析综合考察项目方案，针对覆盖和容量提出规划优化的关注点、预警点。
CDMA知识要点1（CDMA基本原理）
CDMA知识要点1（CDMA基本原理）CDMA知识要点⼀、⽆线传播理论： (2)1. UHF（ultra high frequence）超⾼频300~3000MHZ (2)2. 慢衰落与快衰落的概念 (2)3. 对抗衰落，基站采取的措施是采⽤时间分集、空间分集（极化分集）和频率分集的办法(2)4. 绕射损耗和穿透损耗 (2)5.常见的⼏种传播模型： (2)6.CW测试的概念： (2)⼆、天线理论： (2)1.天线分类 (2)2.天线的性能指标 (3)3.dBd 和 dBi的区别，以及dBm的概念 (3)4. 波束宽度 (3)5.天线选型 (3)6. 天线下倾⾓与覆盖距离的计算公式 (3)三、CDMA基本原理： (5)1. CDMA （code division multiply access）码分多址接⼊。
(5)2.扩频通信的原理 (5)3.CDMA采⽤直序扩频频 (Direct Sequence Spread Spectrum) (5)4.⼏个常见概念 (5)5.系统框图 (6)6.三种码（短码、长码、WALSH码）： (7)四、CDMA信道： (7)1. IS-95中的前向信道和反向信道 (7)五、CDMA关键技术： (10)1. 功率控制技术 (10)2. Rake接收 (11)3.软切换/更软切换的概念 (11)六移动台⾏为 (12)1. 移动台初始化 (12)2.移动台空闲态 (12)3. 接⼊过程 (13)4. 掉话 (16)七、基站硬件 (17)1.系列基站 (17)⼋、切换算法： (18)1. CDMA切换的分类 (18)2. 导频集 (18)3. CDMA切换的主要参数 (18)4. 搜索窗⼝参数 (19)5. 切换算法可以分为以下的类型： (21)6 软切换动态门限 (21)7. 软切换过程 (22)⼋功率控制 (23)1. Radio Configuration简称为RC (23)2. 功控分类 (23)3. 反向功控 (24)4. 前向功控 (24)九负荷控制 (26)1. 前向负荷计算 (26)2. 反向负荷控制之准⼊算法描述 (28)⼗、系统消息 (29)1. 在CDMA系统中，⼏乎所有的呼叫流程由消息驱动 (29)2. 常见的消息 (29)3. 6种必选消息 (31)⼀、⽆线传播理论：1. UHF（ultra high frequence）超⾼频300~3000MHZ2. 慢衰落与快衰落的概念慢衰落：由障碍物阻挡造成阴影效应，接收信号强度下降，但该场强中值随地理改变变化缓慢，故称慢衰落。
CDMA基础
CDMA学习总结一、概要总结CDMA定义：利用不同的码序列分割成不同信道的多址技术。
中文名称：码分多址；英文名称：code-division multiple access；CDMA是码分多址的英文缩写(Code Division Multiple Access)，它是在数字技术的分支--扩频通信技术上发展起来的一种崭新而成熟的无线通信技术。
CDMA技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。
接收端使用完全相同的伪随机码，与接收的带宽信号作相关处理，把宽带信号换成原信息数据的窄带信号即解扩，以实现信息通信。
CDMA是允许所有使用者同时使用全部频带(1.2288Mhz)，且把其他使用者发出讯号视为杂讯，完全不必考虑到讯号碰撞 (collision) 问题。
CDMA 中所提供语音编码技术，通话品质比目前GSM好，且可把用户对话时周围环境噪音降低，使通话更清晰。
就安全性能而言，CDMA不但有良好的认证体制，更因其传输特性，用码来区分用户，防止被人盗听的能力大大增强。
Wideband CDMA(WCDMA)宽带码分多址传输技术，为IMT-2000（第三代移动通信）的重要基础技术，将是第三代数字无线通信系统标准之一。
技术特点：1．CDMA是扩频通信的一种，它具有扩频通信的以下特点：（1）抗干扰能力强。
这是扩频通信的基本特点，是所有通信方式无法CDMA手机宣传海报比拟的。
（2）宽带传输，抗衰落能力强。
（3）由于采用宽带传输，在信道中传输的有用信号的功率比干扰信号的功率低得多，因此信号好像隐蔽在噪声中；即功率话密度比较低，有利于信号隐蔽。
（4）利用扩频码的相关性来获取用户的信息，抗截获的能力强。
（5）多个用户同时接收，同时发送。
2．在扩频CDMA通信系统中，由于采用了新的关键技术而具有一些新的特点：（1）采用了多种分集方式。
非常实用的 CDMA基本知识
CDMA1X 系统的一个目标是使它所能容纳的用户量达到最大，如果每个移动台都调整其发射机的功率，使得基站系统的容量将达到最大，移动台增大功率会增大干扰，容量就会损失，功率控制可以其目标是在满足一定的通信质量的条件下，使整个系统的干扰最小。
Ec/Io=码片能/载频总功率频谱密度每个载频，按照目前cdma工作原理，理论上有64个码道，既有64路其中有部分信道分配做信令信道，剩余55个用作通话使用，但是由于cdma是自干扰系统，为保证一定质量水平的通话，必定要牺牲部分话务信道，在实际应用中并不是满配置。
三个载频理论上应该有165个话务信道，如果再分扇区，即165x3=498,在一个基站中理论上有大于498个话务信道，按0。
03erl/用户则容纳16000用户/基站。
载频是指一段频率，800M的CDMA网的每个载频是1.23MHz。
频点是指某个载频的中心频率的编号。
联通C网被授权的是10兆带宽，有7个频点，即可以有最大7个载频。
联通常用的频点201、242、283、342等，其中每个频点相差都是41，因为CDMA的信道划分为每个信有你上面的公式：41*0.03=1.23M，如果再加上两边的隔离带，就是1.25M了。
联通的7个频点：37 78 119 160 201 242 283用得最多的是201和283160一般用来做伪导频，201、242用来扩容，37用来做DO上行：载频=0.03M*频点+825M283主要用于1X 语音业务201主要用于1X 数据业务下行：载频=0.03M*频点+870242多用于数据业务均为1.23M现网频段：上行=283*0.03+825=833.49下行=283*0.03+870=878.493、联通CDMA频段Fn上行825M-835MFn下行870M-880M计算方法：Fn上行=825+0.03nFn下行= Fn上行+45M在CDMA系统中，已知系统使用的频点后，根据频点计算公式得到对应的具体频率，该频率就是系统使用的频带的中在该中心频率上下加减0.625MHz，就是该频点对应使用的频带。
CDMA移动通信基础
CDMA移动通信基础CDMA移动通信基础CDMA（ Division Multiple Access）是一种移动通信技术，是利用信道编码技术实现多用户使用同一频段的一种通信方式。
CDMA移动通信基础是了解CDMA技术的基本原理和核心技术的基础知识。
1. CDMA技术的原理CDMA技术的基本原理是将不同的用户数据按照一定的编码方式进行编码，然后通过扩频技术将编码后的数据发送到整个频段。
接收端通过解码和去除其他用户干扰的方式，将特定用户的数据还原出来。
CDMA技术主要包括信道编码、信道容量和干扰抑制三个方面。
1.1 信道编码CDMA技术通过采用码片作为信号的传输方式，将用户数据进行编码与解码过程。
码片是一种特殊的伪随机序列，能够使信息在传输过程中增加冗余度，提高信号的鲁棒性和抗干扰能力。
1.2 信道容量CDMA技术具有高信道容量的特点。
由于CDMA技术采用扩频技术，可以在同一频段内传输多个用户的数据，从而提高了频段的利用率。
CDMA技术的信道容量远高于传统的时分多路复用和频分多路复用技术。
1.3 干扰抑制CDMA技术可以通过编码和解码的过程对其他用户的信号进行抑制。
由于CDMA技术是将所有用户的信号混合传输，所以没有固定的时间、频率和位序来分离不同用户的信号。
其他用户的信号会被视为干扰信号，需要通过解码过程进行抑制。
2. CDMA系统的结构CDMA系统由基站、移动台和交换网三部分组成。
基站负责与移动台进行无线通信，传输和接收数据，以及与交换网连接进行调度管理。
移动台是用户使用的移动终端设备，在与基站建立通信连接后可以进行语音通话或数据传输。
交换网则负责处理和转发数据，实现移动通信的集中管理。
3. CDMA系统的优点和应用CDMA技术具有以下优点：抗干扰能力强，能有效抵抗同频干扰和多径干扰。
高带宽利用率，实现多用户使用同一频段。
通信质量稳定，支持高速数据传输和语音通话。
系统容量大，能够容纳大量用户通信。
CDMA知识点(个人整理)
1爱尔兰表示平均每小时内用户要求通话的时间为1小时。
话务量公式为：A=C x t。
A是话务量，单位为erl（爱尔兰），C是呼叫次数，单位是个，t是每次呼叫平均占用时长GOS（Grade of Service）：意为服务等级（服务质量）[例2] 对于40W的功率，按dBm单位进行折算后的值应为：10lg（40W/1mw)=10lg（40000）=10lg4+10lg10+10lg1000=46dBm。
甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。
也就是说，甲的功率比乙的功率大3 dB。
，一个信道只容纳一个用户进行通话，这种随移动台位置的不断变化而引起的接收点场强中值的起伏变化叫做阴影效应。
阴影效应是产生慢衰落的主要原因互调干扰是指两个或多个信号作用在通信设备的非线性器件上，产生同有用信号频率相近的频率，从而对通信系统构成干扰的现象。
分集技术：分离技术（时间、频率、空间、极化分集等）；合并技术（等增益合并、选择合并、最大信噪比合并等）。
通过分离与合并，提高接收端的信噪比，从而获得分集增益IMT-2000将使用1875~1975MHz和2110~2160MHz两段频CDMA2000是北美基于IS-95系统演变而来的。
其技术特点是：反向链路相干接收、前向链路发送分集；基站之间由GPS同步；与IS-95兼容性好，技术成熟、风险小，综合经济技术性能好。
频分，有时也称之为信道化它可在一个信道上同时传输多个用户的信息，也就是说，允许用户之间的相互干扰扩频码序列仅仅起扩展信号频谱的作用；在发端输入的信息(比特率bit)先经过信息调制形成数字信号(符号率symbol），然后由扩频发生器产生的扩频码序列去调制数字信号以展宽信号的频谱(码片率chip)，现有的扩频通信系统可分为：直接序列（DS）扩频，跳频（FH）扩频，跳时（TH）扩频，线性调频（Chirp）扩频其中C------信道容量（比特/秒）N-----噪声功率W----信道带宽（赫兹）S---------信号功率，扩频通信具备以下优点：隐蔽性和保密性好多个用户可以同时占用相同频带，实现多址抗衰落、抗多径干扰抗干扰能力强Walsh码用于进行前向扩频，区分扇区内前向码分信道，反向做正交调制：每个扇区有64个不同的Walsh码，每个Walsh码是64Chips，每一个Walsh码经过扩频后分配给一条信道，扩频速率是1.2288Mcps前向信道包括导频、同步、寻呼、前向业务信道等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CDMA知识要点一CDMA1X规划概论 (2)1 CDMA 1X网络规划基本流程 (2)2 CDMA 1X网络规划原则： (2)3 CDMA与GSM网络规划的区别 (3)4 覆盖规划 (4)4.1 链路预算模型 (4)4.2 链路预算中各参数概念 (4)4.3 链路平衡 (8)5 容量规划 (9)5.1 受限模型： (10)5.2 反向极限容量模型 (10)5.3 前向容量 (11)5.4 容量规划思路 (11)5.5 采用吞吐量描述的系统容量 (11)5.6 语音业务话务模型 (11)6 功率规划 (12)6.1 功率规划原则： (12)6.2 前向功率分配参数 (12)6.3 导频功率设置原则： (13)7切换规划 (13)7.1 切换规划的目标 (13)7.2 切换规划的关键点： (14)8CDMA1X中位置区规划 (14)8.1 概述 (14)8.2 位置区设计原则 (15)8.3TOTAL_ZONEs以及ZONE_TIMER的概念 (16)一 CDMA1X规划概论1 CDMA 1X网络规划基本流程2 CDMA 1X网络规划原则：具体文档名：规划原则流程具体说明：001.小区命名与编号原则包括小区号、扇区号、LAC、Reg_zong、SID/NID、BSC模块序列号等002 PN规划和邻区规划003 覆盖容量分析综合考察项目方案，针对覆盖和容量提出规划优化的关注点、预警点。
比如重点覆盖区域的覆盖增强方案；话务热点地区的话务均衡考虑等。
004 参数规划分析综合考察项目方案，针对项目的特点和需求做出《网规参数设计表》，重点为功率规划、接入参数规划、功控参数规划、切换参数规划等。
005 验收标准与验收方法结合对项目方案的分析和客户的要求，确定验收的标准和方法；如果客户没有明确要求，华为给出建议。
输出《网优验收标准与方法》，通常分为路测和话统两部分，坚持宜松不宜紧的原则。
006 具体规划限定条件（仅针对G网）007 具体规划在《网络规划原则》G C W的指导下，进行具体的频率计划（PN规划）、邻区规划等。
3 CDMA与GSM网络规划的区别4 覆盖规划4.1链路预算模型4.2链路预算中各参数概念1.基站发射功率基站最大发射功率机顶天线口最大功率每业务信道最大发射功率防止单个用户消耗过多的基站功率2.移动台最大发射功率通常为200mW，23dBm3.移动台天线增益通常认为移动台天线增益与连接损耗为0dB4.基站天线增益基站使用天线具有一定的增益定向天线与全向天线相比具有更高的增益典型值：全向天线11dBi、13dBi；定向天线15－18dBi5.解调门限基站接收机解调门限6.噪声系数信号通过接收机时，接收机将对信号增加噪声噪声系数是设备的属性，不同设备噪声系数不同华为基站噪声系数3.2dB移动台噪声系数一般为6－8dB7.基站接收机灵敏度▪接收机端为保证一定的呼叫质量，业务信道所需最低接收电平▪S_BS = 10lg(KT×W) +NF_BS + Eb/Nt －10lg(W/Rb)Eb/Nt 基站接收机解调门限。
Rb 信息速率KT 热噪声功率谱密度，常温下等于－174dBm/HzW 扩谱带宽NF_BS 接收机噪声系数灵敏度还受到干扰的影响，干扰上升会导致灵敏度的恶化8.基站馈线及连接器损耗机顶到天线间馈缆损耗不可忽略馈线损耗与信号频率有关且不同型号馈线损耗指标不同接头损耗约0.2dB9.阴影衰落余量由于传播路径上存在阴影衰落等影响，距离发射天线一定距离的接收信号强度随时间的变化服从对数正态分布。
由于阴影效应引起的信号衰落称为阴影衰落或慢衰落链路预算得到的路径损耗值为中值。
由于阴影衰落，实际的路径损耗在此值上下波动。
为了保证一定的边缘覆盖概率（一般> 75%），需要留出一定的功率余量，即阴影衰落余量根据阴影衰落标准差和边缘覆盖概率要求（运营商确定），可以得到所需的阴影衰落余量：阴影衰落标准差. 阴影衰落的标准差随本地环境的不同而不同，在平坦地形中标准差较小。
在城市环境中，阴影衰落标准差大约是8－10dB。
边缘覆盖概率：在覆盖区边缘上，接收信号强度大于接收门限的时间百分比。
区域覆盖概率：在覆盖区域内，接收信号强度大于接收门限的位置占总区域面积的百分比。
10.地物损耗接收信号点处的地物对信号传输影响很大主要考虑建筑物的穿透损耗及车体损耗穿透损耗与建筑物及车辆类型有关。
通常，对于密集城区，建筑物穿透损耗取20－25dB；对于一般的城区，取15－20dB；对于郊区和乡村，取5－15dB；车体损耗通常取6－10dB。
11.人体损耗移动台离人体很近造成的信号吸收引起的损耗链路预算中人体损耗通常取3dB进行数据业务时，移动终端通常不紧贴人体，人体损耗可以不考虑12.软切换增益链路预算计算前反向链路的最大路径损耗。
此时，移动台位于小区边界，应考虑软切换带来的增益软切换时，由于独立传播路径的存在使得满足一定覆盖概率要求的阴影衰落余量减小。
在链路预算中称为软切换增益软切换增益一般取值为3dB13.干扰余量(MI)CDMA系统为自干扰系统，其覆盖与容量密切相关，随着负荷的上升，系统内其它用户的干扰增加，使接收机灵敏度降低。
链路预算中用干扰余量体现。
对于反向链路，不同的负载水平对应不同的干扰上升。
例如，3dB 的干扰上升对应50％的负载，4dB 的干扰上升对应60% 的负载对于前向链路，负载与干扰的关系同样存在，但难以进行理论计算，需要通过仿真确定在链路预算中干扰余量的取值由系统的设计容量要求决定14.反向链路预算反向链路的传播损耗PL_BL=Pout_MS＋Ga_BS＋Ga_MS －Lf_BS－Mf－MI－Lp－Lb－S_BS－MpcPL_BL 反向链路最大传播损耗Pout_MS 移动台业务信道最大发射功率Lf_BS 馈线损耗Ga_BS 基站天线增益Ga_MS 移动台天线增益Mf 阴影衰落余量（与传播环境相关）Mpc功控余量MI 干扰余量（与系统设计容量相关）Lp 地物损耗Lb 人体损耗S_BS 基站接收机的灵敏度（与业务、多径条件等因素相关）15.传播模型采用Okumura-Hata模型。
该模型以市区传播损耗为标准，其它地区在此基础上进行修正。
市区的路径损耗中值标准公式为：Lp：从基站到移动台的路径损耗(dB)；f：载波频率(MHz)，范围从150MHZ到1500MHZ；hb：基站有效天线高度(m)，范围从30m到200m；hm：移动台有效天线高度(m)，范围从1m到10m；d：基站到移动台之间的距离(km)；ULNjNTOTLPINoiseRiseη-=-==∑11111Ahm ：为有效移动天线修正因子(dB)，其值取决于环境。
16.链路预算反向分析IS-95与CDMA2000-1X 不同速率业务覆盖比较• 覆盖半径不同的原因是业务速率不同及反向链路解调门限不同• 相对于语音业务，数据业务最大允许的路径损耗降低，在覆盖距离上收缩，而且不同速率的数据业务收缩也不同• 覆盖收缩程度随基站天线高度升高而略有增加4.3 链路平衡小区覆盖由前向覆盖和反向覆盖共同决定，有效覆盖区域是指前反向链路都可靠的区域CDMA 系统的覆盖和容量密切相关。
反向覆盖中体现为干扰的上升，前向信道共享基站功率，容量对其覆盖的影响更加明显通过计算在一定容量情况下前向链路及反向链路的覆盖距离，判断在特定容量下是前向受限还是反向受限，据此规划网络1.反向覆盖R C1、RC2反向覆盖：受限于手机最大发射功率R C3无线配置以上反向覆盖：反向特点：反向相干解调可能同时存在信道：R-PICH 、R-FCH 、R-SCH 合理配置不同信道的功率，以达到最大覆盖R-PICHR-SCHR-FCH dB2. 前向覆盖 前向各信道功率不同，每种信道的覆盖相对独立在覆盖处手机需要能同时准确解调导频、同步、寻呼和业务信道，缺一不可，否则手机不是掉网就是掉话对于所有前向链路信道，损耗和增益都是一致的， 因此各种前向信道的覆盖区域有可能完全重叠合理分配功率，达到各信道覆盖的一致性，充分 利用基站功率3.前向功率分配在一定的覆盖范围内（链路损耗一定），随着用户数的增加，对前向功率的要求变大基站总功率一定，随着用户数的增加，小区有效覆盖范围缩小。
即大容量，小覆盖；小容量，大覆盖5 容量规划CDMA 是一个自干扰系统 CDMA 系统的容量与覆盖息息相关CDMA 网络的容量具有软容量特性寻呼信道覆盖CDMA 网络的容量规划是在一定话务模型下的规划5.1 受限模型：1. 干扰受限模型ITOT=Iown+Iother+PN+T Iown 来自本扇区的干扰Iother 来自邻近扇区的干扰PN 接收机底噪T 外界干扰2. 功率受限模型PTOT=Ppil+Psync+Ppag+Ptraf+Pother Ppil 导频信道功率Psync 同步信道功率Ppag 寻呼信道功率Ptraf 业务信道功率Pother 其他信道功率5.2 反向极限容量模型根据反向业务的干扰模型，可以得到CDMA 1x 语音业务的极限容量模型111max ++⋅⋅=βαd G NNmax －在极限情况下（即接收信号功率相对于小区基站噪声是无界的），小区所能接入的用户总数；G －为扩频增益，G ＝W / R ，W 为1.2288MHz ，R 为业务速率，语音业务为9.6kbps ；α －语音激活因子，缺省值为0.4；β－小区干扰因子，缺省值为0.55；d －所需信噪比，即要求的解调门限。
从该模型可以看到，CDMA 1x 的语音业务的极限容量与平均解调门限密切相关。
一般来说，在RC3的配置下，单扇区可以接入的语音业务用户数的极限值在75左右，但是由于Walsh 码资源的限制，单扇区只能接入60个用户。
在给定小区负荷X 的情况下，可以计算得到小区此时运行接入的用户数NN ＝Nmax ×X5.3 前向容量1. 由于前向容量与用户的分别相关，计算起来比较复杂，可以不必掌握其计算公式。
2. 前向容量与反向容量特性比较反向容量取决于受干扰程度，所以与扇区负载、基站的解调门限、用户行为等息息相关。
其次，不同的软阻塞要求，也有不同的反向容量。
前向容量取决于用户分布、基站总发射功率，与基站发射功率在各类信道上的分配有关，同时也与用户行为、手机的解调门限等有关。
前向容量与基站总的发射功率、用户分布息息相关 反向容量受制于所受干扰，所以与扇区负载密切相关 5.4容量规划思路对需要规划地区按话务分布和地物地貌特点进行区域划分，如密集区、一般城区、郊区、农村等； 对各目标区域进行话务模型分析根据不同目标区域的话务模型，确定各目标区域的单载频规划容量； 确定满足容量要求的目标区域的基站数和载频数；比较根据容量和覆盖要求分别确定的基站数和载频数，选择数量更多的基站数和载频数，保证同时满足容量和覆盖的要求； 对BTS 进行CE （信道资源）配置；BSC 配置，包括FMR 、PM 、TC 板的信道配置。
