图解附着式升降脚手架
根据20KK年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-20KK)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

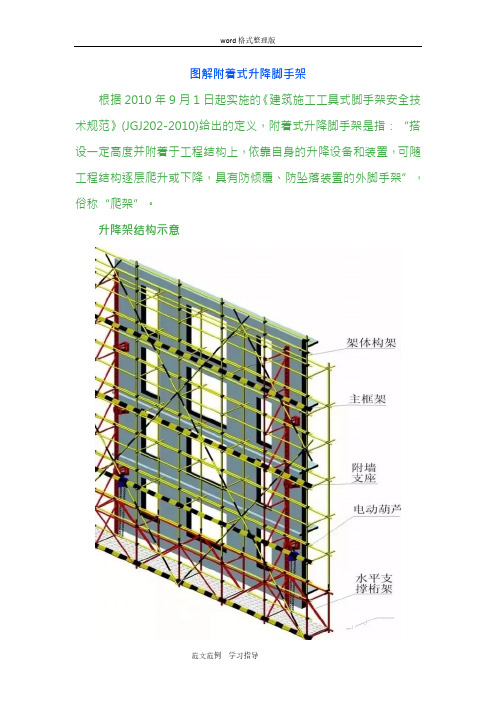

升降架结构示意
钢制走道板/带抽拉杆件升降架结构示意图
附墙爬升系统节点
附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;
2、架体宽度不应大于1.2m;
3、直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;
4、架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2。
5.架体全高与支承跨度的乘积不应大于110m²。
导轨式爬架技术参数架体宽度:0.7m
架体高度:4.5-5倍标准层
离墙距离：0.4m
架体步高1.8m
水平跨度0.7m、0.9m、1.2m、1.5m、1.8m
附着最大间距：直线7.0m，转角5.4m
结构施工两层作业面，每层不超过3kN/m²
装修施工三层作业面，每层不超过2kN/m²
电动葫芦7.5T
升降速度13cm/min
竖向主框架
竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架
底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置
1、附墙支座:
由国标型钢焊接制作，其钢性系数为10，承载能力强。
主要用来附着架体、悬挂动力系统、安装防倾装置，传递施工，升降工况载荷及防坠器冲击载荷传递的作用。
2、窗墙螺栓
将附墙支座固定在建筑结构上。
提升装置
1、电动葫芦
电动葫芦的额定起重量为7.5吨，链条长6米，单台净重约72kg，电机功率500W，提升速度为13cm/min。
2、上挂环
用来悬挂电动葫芦
3、下掉块
用来悬挂电动葫芦
安全装置
1、防倾装置
防倾装置可以防止附着升降脚手架内外倾翻。
使用时在每个附墙支座上设置一组防倾装置，从上至下共三组。
防倾装置上的导轮与主框架上的导轨形成导轮导轨装置，在提升过程中，使架体滑移并起到防倾导用。
2、防坠装置
防坠落装置为摆针式结构，工作原理为：架体提升时利用防坠装置重心与销孔不在同一竖向直线，且防坠装置由于重力倒向升降架轨道一侧，从而不妨碍架体提升。
当升降架发生意外坠落时，防坠落装置由于支座角钢限位块不能向下摆动，使得架体停止向下运动。
架体下降施工时，由于防坠装置安装复位弹簧(弹簧拉力设计为防坠装置中心对称两侧重量差)，当架体按照设计速度正常下降时，防坠装置复位时间为架体导轨横撑刚好通过。
但是当升降架发生意外坠落时，由于重力加速度的存在，架体下降速度加快，使防坠装置无法匀速复位，导致导轨横撑不能通过防坠装置，完成防坠制动。
控制系统
1、主控制柜
主控制柜配有遥控器，可以远距离操作，实现架体不上人升降，最大限度地保证了人员安全。
同时还具有漏电保护功能，进一步确保了整个拖动系统的安全性。
2、分控制柜
每个机位设置一个分控制箱，分控制箱带有显示功能，可以显示该位置的荷载值，通过单机操作按钮可以完成对该机位电葫芦的单机升降或预紧作业。
爬架施工范围
爬架防护范围一般为结构标准层，如果结构外立面没有变化，可以考虑从非标层开始。
安全防护介绍
爬架一般在架体内部设置4道防护层，从上至下分别为：最上一层为支撑模板操作平台，上数第二层为拆除模板操作平台，上数第三层为爬架拆除底部支座的操作平台，最底层为完全密封层;
架体底部防护做法
用木方作为轮毂，用10#铁丝间距200-250mm将木方绑扎在架体大横杆上。
木方伸出架体外侧立杆尺寸为10公分，内侧伸至距建筑物外围10-15公分位置处。
木方绑扎到位后，使用竹胶板和铁钉将密封层铺严，竹胶板铺设外侧与架体外立杆内侧平齐，内侧与木方端头平齐。
密封完成后，使用宽度在40-50公分等宽的竹胶板制作翻板.翻板
与底部密封的连接可用荷叶连接，也可采用橡胶轮胎连接。
翻板制作时必须保证架体在施工状态时与建筑物之间靠实、无缝隙，升降状态时能自如翻至架体一侧。
同时为保证翻板在使用时能抵抗施工层坠物的冲击，翻板底部必须有可靠的加固措施，如用木方或钢筋条做背楞等。
常见塔吊附着方式
塔吊附臂处做法。
