4 西门子MRI脉冲序列及对比参数设置
作为一名合格的磁共振技师，你所必须熟知的技术参数
作为⼀名合格的磁共振技师，你所必须熟知的技术参数每天睁开双眼，你能看到⼀窗的阳光，请你微笑，这是⽣命的所赐，世界没有抛弃你。
每天叫醒⽿朵，你能听见家⼈的呼唤，请你微笑，这是⽣活的给予，幸福没有远离你。
这⼀切都是清新的美好的，我们有什么理由不快乐。
缩⼩烦恼，放⼤拥有，你的世界才是温暖的。
寻找能⽀撑⾃⼰的东西，听⼀⾸平复⼼情的歌，明⽇醒来，故事翻篇。
磁共振基础参数层数（Slices）SE序列多回波多层⾯（ MEMP）⼆维采集时，脉冲重复期间最多允许层数（ NS）由 TR和最⼤回波时间 TE决定。
NS = TR / （TEmax +K）公式中：NS为最多允许层数；TR 为重复时间；TEmax 为最⼤回波时间；K 为额外时间，根据所⽤参数不同⽽变化，⼀般⽤ SAT和 Flow Comp 时 K值就⼤。
另外特殊吸收率（ SAR）也是层数的主要限制因素。
GE磁共振参数界⾯层厚(Slice Thickness)层厚取决于射频的带宽和层⾯选择梯度场强。
层厚越厚，激发的质⼦数量越多，信号越强，图像的信噪⽐越⾼。
但层厚越厚，采样体积增⼤，容易造成组织结构重叠，⽽产⽣部分容积效应。
层厚越薄，空间分辨⼒越⾼，⽽信噪⽐降低。
扫描时要根据解剖部位及病变⼤⼩来决定扫描层厚。
点击链接查看飞利浦磁共振参数卡参数卡Summary——飞利浦磁共振上机系列参数卡 Contrast（1）——飞利浦磁共振上机系列参数卡 Contrast（2）——飞利浦磁共振上机系列参数卡Geometry——飞利浦磁共振上机系列层⾯系数层⾯系数的⼤⼩取决于层间距和层⾯厚度。
层⾯系数 =(层间距 /层⾯厚度)*100%上式表明，层⾯系数与层间距成正⽐，⽽与层⾯厚度成反⽐。
当层⾯厚度固定时，层间距越⼤，层⾯系数越⼤。
当层间距固定时，层⾯厚度越厚，层⾯系数越⼩。
层⾯系数⼩时，相邻层⾯之间会产⽣⼲扰，从⽽影响 T 1 对⽐。
点击链接查看西门⼦磁共振参数卡西门⼦MR参数卡详解层间距(Spacing/Dist factor)层间距（ GAP）即不成像层⾯。
MRI检查的基本成规、成像序列和参数的选择#医学影像每日笔记
MRI检查的基本成规、成像序列和参数的选择#医学影像每日笔记目前在读的是《影像医学操作常规》，是一本从放射科实际工作情况出发的实用好书！列举了X线、CT、MRI那些基本设备操作及摆位规范等。
第三章磁共振检查磁共振成像设备种类很多，其操作方法、机器的性能、应用软件和参数的设定各不相同，不可能作出统一的规定，检查人员主要应按各生产厂家提供的操作应用说明书。
但作为一名合格的MRI 医、技人员，不仅要懂得按照操作指南对设备进行操作，更应该懂得所应用的各种扫描程序及其技术参数的内涵。
只有弄清MRI 设备的基本组成，MRI 成像的基本原理以及各种技术和参数的合理匹配，才能保证所获MR 图像的优质率。
在有些MRI 设备中，其扫描程序有上百种，而每一程序的参数又是可以更改，合理地选择成像参数及各种扫描技术将有利于提高诊断效果、图像质量和节省成像时间。
磁共振成像在我国临床的应用只有十几年时间，目前仍处于高速发展阶段，对各种成像的认识也在不断加深，由于各家医院的机型和性能不相同，我们在编写各部位的常规成像方法中，罗列了多种的方法供大家参考选用，编写的成像序列和参数的选择可能会有助于选定适合于自身ＭＲＩ机的成像序列。
第一节 MRI 检查基本常规【检查前准备】1．接诊时，核对患者一般资料，询问病史，明确检查目的和要求。
对目的和要求不清的申请单，应请临床医师务必写清，以免检查部位出错。
2．询问患者是否属禁忌证范围。
如未发现禁忌证，再发给患者“MRI检查预约单”，预约单的内容应包括检查时间，各部位MRI 检查前准备，禁忌证等。
并嘱患者认真阅读，按要求准备。
3．对腹部及盆腔部位检查者，应向患者讲清胃肠道准备的方法。
对宫腔内置有金属避孕环而又必须施行检查者，应嘱患者先取出避孕环再行MRI 检查。
4．对预约就诊者，先核对一般资料，询问是否按要求准备，再进行登记，建档。
对复诊患者，应查阅老片，以便对照。
5．进入检查室之前，应去除患者身上一切金属物品，磁性物品及电子器件，以免引起伪影及对物品的损坏。

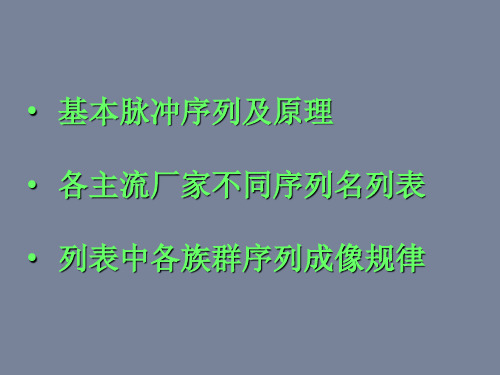

磁共振基本序列及不同厂家磁共振常用序列
基本脉冲序列
脉冲序列定义
所谓脉冲序列（pulse sequence），就是具有一定带宽、 一定幅度的射频脉冲与梯度脉冲的有机组合。
脉冲序列分类
a. 自旋回波序列 b. 梯度回波序列 c. 反转恢复序列
3
1800
900
当NSA>1时，序列采用叠加平均的办法对每次收集 到的信号进行处理，以提高图像的SNR，显然，NEX 越大，所需的扫描时间越长。
2019/12/20
11
6.快速成像序列的参数
a.回波链长度
回波链长度（ETL，echo train length）是快速成像序列的专用参数，
所谓ETL是指扫描层中每个TR时间内用不同的相位编码来采样的回波数。
RF
t
(射频激励脉冲)
Gz
梯
(层面选择梯度）
t 最后一个成像周期
度
Gy
周
(相位编码梯度）
期
与
Gx
成
(频率编码梯度）
t
第一个成像周期 t
echo
像
FID
t
时 射频（RF）接收信号
序 TE
TR
t
2019/12/20
4
脉冲序列时序图中常用的符号（元素）
900及其1800
900
射频脉冲
相位编码脉 冲（Gpe）
(a). M的激发及恢复
M
M0
0 T1 2T1 3T1 4T1 5T1 6T1 t t
-M0 （b）M的恢复与T1的关系
2019/12/20
27
反转恢复脉冲序列的信号特点
MRI脉冲序列常用参数的调整
MRI脉冲序列常用参数的调整空间解剖相关参数的调整一、相位编码方向相位编码方向的选择对于减少图像伪影和缩短图像采集时间至关重要。
在飞利浦公司的设备上相位编码方向在“geometry”卡的“Foldover direction”上进行选择。
二维MRI时选择相位编码方向的基本原则是：1.一般情况下，选择断面上解剖径线较短的方向为相位编码方向。
2.在选择相位编码方向时，应避免伪影对病变的干扰，多数伪影特别是运动伪影多出现在相位编码方向上，如胸腰椎横断面扫描时，如果选择前后方向为相位编码方向，主动脉搏动伪影就会重叠在脊髓上，所以应该选择左右方向为相位编码方向。
3.当根据解剖径线选择相位编码方向与伪影对图像的影响产生矛盾时，应优先选择减少伪影的方向为相位编码方向。
如盆腔横断面扫描时，如果选择前后方向为相位编码方向时，下腹壁呼吸运动伪影将会降低图像质量，因此应该选择左右方向为相位编码方向。
4.在选择相位编码方向时还应该考虑受检脏器在不同方向上对空间分辨力的要求。
在选择相位编码方向时，应综合考虑上述几个方面的因素。
以腰椎失状位T2WI为例，如果按解剖径线，应该选择前后方向为相位编码方向，但考虑到马尾神经及脊髓对前后方向空间分辨力的要求较高，而且腹壁运动伪影及脑脊液流动伪影都在前后方向上产生，因此应该选择上下方向为相位编码方向，同时进行相位方向的过采样以去除卷褶伪影。
二、FOV和矩形FOV在FOV和矩形FOV设置时，需要注意以下原则：1.一般在MRI的定位图上根据检查需要来确定FOV，一般FOV的4边各超出检查目标区域10~20mm即可。
2.在体积较大解剖部位进行局部高分辨精细扫描时，应该选择较小的FOV，并且进行过采样来去除卷褶伪影。
3.采用矩形FOV时，应该同时把解剖径线较短的方向设置为相位编码方向。
4.在设置FOV时需要注意空间分辨力和信噪比的改变，在矩阵不变的前提下，FOV越大，图像信噪比越高，但空间分辨力越低。
【基础理论】不容错过的磁共振成像脉冲序列
【基础理论】不容错过的磁共振成像脉冲序列
磁共振与其他影像学检查手段最大的区别在于其多对比度成像，这既取决于不同组织固有的生物物理特性，比如氢质子密度，T1值，T2值，运动情况等，又依赖于不同的脉冲序列和扫描参数来控制这些特性在MR图像上的表现。
脉冲序列主要由射频脉冲、xyz三轴梯度场在不同施加时间的有机组合而成。
以最简单的自旋回波为例，我们来学习脉冲序列图，90°激发射频RF与选层梯度G SS同时施加，实现选层激发；在TI时刻施加180°回聚脉冲，使散相的横向磁化矢量重聚，经过同样TI时间，产生自旋回波echo，读出梯度G RO在TE时刻采集到回波最大幅度。
当然，在实际采集中，还需要在180°回聚脉冲以前施加相位编码梯度G PC来实现层面内的空间定位。
在扫描参数控制方面，可以参见《史上最全成像选项》一文。
磁共振成像序列及参数选择
《医学影像检查技术》第八章 磁共振检查技术
成像参数选择及意义
《医学影像检查技术》第八章 磁共振检查技术
重复时间（ repetition time； TR）： 从 第一个RF激发脉冲出现到下一周期同一 脉冲出现时所经历的时间间隔。
TR延长，T2权重增加，TI权重减少，信噪 比提高，可允许扫描的层数增多，但扫 描时间延长。
《医学影像检查技术》第八章 磁共振检查技术
回波时间（ echo time；TE）：指从激发脉冲 与产生回波之间的间隔时间。 TE延长，T2权重增加。T1权重减少。信噪比 降低。 SE序列的TE是指90“射频脉冲到自旋回波中点 的时间间隔； 梯度回波中指小角度脉冲中点到梯度回波中点 的时间间隔。
《医学影像检查技术》第八章 磁共振检查技术
《医学影像检查技术》第八章 磁共振检查技术
《医学影像检查技术》第八章 磁共振检查技术
反转恢复序列（IR）
特点：T1对比最佳，明显高于SE T1WI； 一次反转仅采集一个回波，且TR很长， 扫描时间较长。 可用作STIR和FLAIR，
《医学影像检查技术》第八章 磁共振检查技术
STIR脉冲序列
序列特点：是选择特殊的TI值，恰好使脂 肪质子的纵向磁化恢复到0点时施加90°脉 冲，因此在90°脉冲后脂肪质子无横向磁 化而无信号产生。主要用于脂肪抑制。
自旋回波（SE）脉冲序列
类型 ：标准单回波脉冲序列（常规SE脉 冲序列）；标准双回波和多回波脉冲序 列；快速自旋回波（FSE）脉冲序列；多 层面SE（MSE）脉冲序列等。
常用：①常规SE脉冲序列②快速自旋回 波（FSE）脉冲序列。
《医学影像检查技术》第八章 磁共振检查技术
常规SE脉冲序列
结构：该序列先使用一次90°RF激励脉冲， 继而施加一次180°复相位脉冲使质子相位 重聚，产生自旋回波信号。 从90°脉冲开始至下一次90°脉冲的时间间 隔为重复时间（Repetition time TR）； 从90°脉冲开始至获取回波的时间间隔为回 波时间（echotime TE）。
西门子磁共振参数卡简介之
西门子磁共振参数卡简介之上一章中讲解了Resolution参数卡中Common子参数卡中各参数的意义。
在Common子参数卡中，参数主要是在扫描矩阵与K空间填充上影响图像的分辨率。
在此章中，我们将重点介绍影响图像分辨率的第二个参数卡--iPAT并行采集子参数卡。
在磁共振成像中，为了提高图像的解析度则需要不断的提高扫描矩阵以缩小图像的体素，但是分辨率越高，相位编码线就越多，导致采样过程的SAR增加的非常明显，同时扫描时间增加。
为了缩短扫描时间和降低SAR，并行采集技术PAT是一种行之有效的方式。
PAT mode：并行采集重建模式通过PATmode决定采集结束后的数据使用何种重建方式进行重建，目前2D序列有：None：不需要使用PAT重建技术进行重建，即不使用并行采集技术；GRAPPA：图像的重建使用GRAPPA算法进行重建，即基于K空间域的图像处理；mSENSE：图像的重建使用基于图像域的SENSE算法进行重建；该选项并不是在所有的情况下都能够被激活，需要在相位编码方向上至少有两个或两个以上的射频通道线圈时才能被选择和激活。
当相位编码方向上有两个或两个以上线圈单元时则需要查看线圈信号输出的组合模式，该组合模式有CP，Dual，Triple。
至于在参数优化时该选择何种并行采集重建技术呢？大家可以翻阅一下西门子原始默认的序列参数就会发现绝大部分使用并行采集技术的序列使用GRAPPA图像重建方式，原因有：1.SENSE重建方式要求提前获得线圈的敏感度信息，该信息包含了线圈及目标的位置信息，如果扫描过程中病人或线圈有位移，或者扫描视野不够大导致线圈敏感度信息存在卷褶伪影时都将导致图像重建出现伪影。
2.经验证实GRAPPA的图像重建算法获得的图像比SENSE算法获得的图像更加稳定，并且对外界干扰更不敏感。
Accel. Factor PE：相位编码方向上的加速因子相位编码方向上的加速因子就是并行采集的加速因子，简单的理解就是在K空间中每个多少行采集一条K空间线，例如并行采集加速因子为3时，则在K空间中每3条K空间线采集一条，最后能够让扫描时间缩短为原来的三分之一。
MRI扫描参数调整方法改善图像质量
MRI扫描参数调整方法改善图像质量MRI（磁共振成像）是现代医学中常用的一种无创检查技术，通过利用磁场和无害的无线电波产生详细的身体内部结构图像。
然而，在进行MRI扫描时，图像质量可能受到许多因素的影响，如扫描参数的选择、病人的体态以及仪器的性能。
因此，优化MRI扫描参数以改善图像质量是非常重要的。
MRI扫描参数主要包括扫描序列、扫描时间、空间分辨率、重复时间（TR）、回波时间（TE）、翻转角度（flip angle）和磁场强度等。
下面将介绍几种常用的MRI扫描参数调整方法来改善图像质量。
首先，选择适当的扫描序列对图像质量有着重要的影响。
不同的扫描序列有不同的优点和适用范围。
例如，T1加权图像可提供更好的结构分辨率，适用于解剖学信息的获取；T2加权图像对病变的显示更敏感，适用于炎症和水肿的评估。
因此，在选择扫描序列时应根据具体的临床目的进行合理选择。
其次，调整扫描时间有助于提高图像质量。
过长的扫描时间可能会导致图像模糊，因为病人在扫描过程中难以保持静止。
因此，缩短扫描时间是提高图像质量的关键。
可以通过减少图像矩阵尺寸、减少视野（FOV）或使用平行成像技术来实现缩短扫描时间的目的。
第三，空间分辨率是指图像中的像素数目，对图像细节的呈现有重要影响。
一般来说，增加空间分辨率会提高图像质量，但同时也会增加扫描时间。
选择合适的空间分辨率应根据具体情况进行权衡。
对于需要高分辨率的结构，如脑部细微结构或关节软骨，应优先选择更高的空间分辨率。
接下来，调整重复时间（TR）和回波时间（TE）可以改善MRI图像的对比度和清晰度。
重复时间是指磁场由高到低再由低到高恢复到原始状态所需要的时间，而回波时间是指激发脉冲到回波信号出现的时间间隔。
通过调整TR和TE的数值，可以增强不同组织之间的对比度。
例如，较长的TR和TE对脑脊液信号有利，而较短的TR和TE对灰质和白质结构的显示更有优势。
因此，根据图像需求，对不同扫描序列进行适当的TR和TE调整是提高图像质量的重要措施。
Avanto西门子核磁说明书
Avanto西门子核磁说明书
1.打开空压系统观察压力表示数是否正常。
2.登录输入用户名和密码进入VNMR操作界面。
3.在采集状态窗口中检查谱仪与计算机的联机状态键入su
建立谱仪与计算机的联系。
4.键入命令pwd查看当前目录将当前目录更改为在用户名下也可在data目录下建立以自己姓名全拼命名的文件夹。
5.进样键入命令e打开进样通道小心放入样品键入命令关闭进样通道。
6.选择实验区键入命令jexp建议测量氢谱在exp测量碳谱在exp。
7.锁场点击acqilockofspinoff将lockpower和lockgain置于最大值调节Z0使
曲线呈向上台阶状lockon。
通过调节lockpower、lockgain和lockphase使locklevel
8.自动匀场键入命令gmapsys点击autoshimonz。
如果自动匀场不成功或者自动匀
场后掉锁重做锁场和匀场。
9.旋转样品点击acqi选择spinon转速设为20等待至旋转稳定。
建议测碳谱不旋转。
10.选择实验参数点击setup选择测试核和溶剂种类调出标准实验。
更改实验参数。
11.填写实验记录。
第四章 磁共振成像检查技术(第一节课)-脉冲序列
3、扰相GRE脉冲序列
4、SSFP 5、快速GRE成像序列
EPI技术
头部Ｔ2WI、 T1WI
腹部Ｔ2WI、 T1WI
头部MRA
腹部MRCP
本节课的主要内容
1.掌握三大基本序列（SE、IR、GRE）的基 本成像原理、分类及特点。 2.掌握三大序列（SE、IR、GRE）的主要的 参数，如FSE的回波链（ETL），IR的反 转时间（TI时间），GRE的翻转角（FA） 3.了解EPI序列的基本成像原理及特点。
Image A: TE = 423 ms
Image B: TE = 740 ms
Image C: TE= 1199 ms
TE控制着横向磁化恢复的程度，因而决定着图像的T2加权程度
二、IR脉冲序列
IR脉冲序列，180°反转脉冲－90°RF激励脉冲－180°
重聚相位脉冲－回波。取得良好的T1对比，主要用于获取重 T1WI。
Image B: ETL = 6
Image C: ETL= 12
扫描时间：3分40秒
扫描时间：1分55秒
扫描时间：1分钟
SE与FSE比较
SE序列一个TR时间内只产生一个回波充填于K-空间内
FSE序列一个TR时间内产生多个回波充填于K-空间内
扫描时间＝TR×相位编码次数/ETL×激励次数（NEX）
FSE-T1WI：TR＝400ms
给予180°脉冲之后，磁化矢量由z轴正方向翻转
到负方向上，各种组织进行T1驰豫，脂肪恢复最 快，某一点时，脂肪在z轴上的分量为0，此时施加 90o脉冲，在xy平面上脂肪没有分量，其它组织有 分量，xy平面上的分量决定信号的强度，因此，脂
肪没有信号，得到的图像为脂肪抑制图像，即
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– echo space, ES – 回波链中，两个回波中点的时间间隔称为回
波间隙
26
TSE序列回波链中各回波的强度及TE不同
180° 180° 180° 180° 180° 90°
Mxy
90°
100%
ES
回波1 回波2 回波3 回波4 回波5
有效TE
ETL＝5
TR
TE1 TE3 TE5 TE2 TE4
TSE PWDI+FS显示韧带
准确性 ： ％ 以上
49
95
（3）中ETL的TSE-T2WI
•ETL＝10-20
•优点：
•扫描速度快（1-5分钟）
•新型设备中对比度良好
•全身最常用的T2WI
•颅脑
•腹部及盆腔
•脊柱脊髓
•软组织
•骨关节
50
TSE－T2WI
51
52
TSE－T2WI
ETL＝15
53
54
9 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
TSE序列的结构和K空间填充
180° 180° 180° 180° 180°
90°
90°
ES
回波1 回波2 回波3 回波4 回波5
有效TE
ETL＝5
TR
回波1 回波2 回波3 回波4 回波5
K相位 K频率
25
TSE序列特殊参数
• 回波链长
– Echo Train Length，ETL – 90度脉冲后用180度脉冲所采集回波的数目 – 也称时间因子
65
TR可大大缩短 180度脉冲8个，ETL＝7
66
11 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
回波1强度
回波2强度 回波3强度 回波4强度 回波5强度
时间（ms）
27
TSE序列的特点
• 快速成像
– 其他参数不变的前提下，速度增高的倍数等于ETL
• 对磁场不均匀性不敏感
– 不易产生磁敏感伪影
• 组织对比降低
– 回波链中每个回波信号的TE不同
• 图像的模糊（Blurring）
– 回波链中每个回波的幅度不同，图像重建时会出现相位错误
• T2WI（很少用）
– TR>1800ms – TE接近或略长于组织的T2值
12
2 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
SE序列Flip Angle调整
• SE T1WI不等于90度 • 与TR相配合 • 适当的角度可增加组织T1对比 • 一定程度降低信噪比
3 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
颈椎间盘突出
左枕叶脑脓肿
SE－T1WI
SE-T1WI增强扫描
19
20
（二）快速自旋回波序列
西门子：TSE（turbo spin echo）
飞利浦：TSE（turbo spin echo）
GE：FSE（fast spin echo）
59
60
10 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
1、缩小聚焦脉冲角度，降低SAR值
• TSE聚焦脉冲常规为180度
– 聚焦充分，SNR好
– 能量大，SAR值升高
• ETL越长越明显
• ES越小越明显
• TR越短越明显
• 射频强度越大越明显
lTR>2000ms lTE最短
30
5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
TSE序列重要参数改变产生的效果
l ETL越长
l 成像越快 l 图像SNR越低 l 图像软组织T2对比越差 l 图像的模糊效应越重 l 脂肪信号越亮 l SAR值越高
16
SE序列的特点及临床应用
•目前最常用的T1WI序列 •组织对比良好，SNR较高，伪影少 •信号变化容易解释 •T2WI少用SE序列（太慢、伪影重） •扫描时间2-5分钟 •临床应用
•最常用于颅脑、骨关节软组织、脊柱 •腹部已经逐渐被GRE序列取代
17
SE序列的临床应用图片
腕关节高分辨SE－T1WI 18
脑部SE T1WI TR与激励角度的配合
13
14
不同TR与激励角度配合
15
SE序列对比参数调整
• TR越长，SNR越高 • TE越长，SNR越低 • T1WI
– 最短TE – TR 300-800ms，尽量接近组织的T1值
• T2WI（很少用）
– TR>2000ms – TE接近或略长于组织的T2值
液）信号强度增高，增加对比 • 主要用于短回波链的TSE T2WI • 在采集层面足够的情况下可缩短TR
64
不同公司的不同名称
• 西门子
– TSE-Restore – 在TSE序列中选择Restore Magn选项
• GE
– Fast Recovery FSE（FRFSE）
• 飞利浦
– TSE-DRIVE – 在TSE序列中选择DRIVE（DRIVen Equilibrium）选项
• 杂合序列
– 同时采集自旋回波和梯度回波
5
• • • •
杂合梯序度自列回旋自波回由类波感序类应列序衰列减序列
MRI sequence tree
6
1 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
西门子设备到哪儿找序列？
• 序列表
– Users
其他名称：弛豫增强快速采集
RARE：Rapid Acquisition Relaxation Enhancement
21
22
SE与TSE序列主要不同点
• SE序列一次90度射频脉冲激发后只采集一 个自旋回波
• TSE序列一次90度射频脉冲激发后采集多 个自旋回波
23
24
SE
TSE
4 PDF 文件使用 "pdfFactory Pro" 试用版本创建 㿮
56
ETL=29 屏气扫描21秒 鉴别囊性病变与实性病变
57
肝脏常规选择中短ETL中等T2权重（TE=70-90ms） 必要时加扫长ETL长TE屏气序列（TE=120-150ms）
呼吸触发 TE=84ms
屏气 TE=152ms
58
TSE的改进或衍生序列
• TSE序列聚焦脉冲的改进 • 快速恢复TSE
• 降低聚焦脉冲角度
– 可降低SAR值
– 通常在120度----180度之间调整
– 理论上SNR会有降低
– 实际上SNR不明显
– 在高场特别是3T设备上常规使用
61
62
聚焦脉冲角度的调整（西门子界面）
63
2、快速恢复TSE
• TSE的改进序列 • 在每一次90°脉冲的最后一个回波采集后，
施加一个负90°脉冲 • 将残留的横向磁化矢量打到纵向 • 主要使TSE T2WI上长T2的结构（如脑脊
l回波间隙越小
l 图像对比可增加 l 图像模糊效应可减轻 l 允许的ETL越长 l 磁化转移效应更明显 l 脂肪信号越高 l SAR值越高
根据不同的临床目的，应选择合适的ETL和ES 31
ETL及ES的设置原则
• 相互妥协
– ETL越长，则相对ES越小
• 还与TE（T2权重）有关
– T1WI，很短ETL（小于4） – PDWI，较短ETL（小于10）
8
第一部分
自旋回波类序列
9
（一）自旋回波（SE）序列
10
SE序列的对比参数
• TE • TR • Flip angle
11
SE序列对比参数调整
• TR越长，SNR越高 • TE越长，SNR越低 • Flip Angle一般设置为90度 • T1WI
– 最短TE（10～25ms） – TR 200~800ms，尽量接近组织的T1值
– T2WI，ETL×ES ≅ 2 × TE
32
ETL改变对图像对比的影响
FLASH T1WI
ETL=32
ETL=15
ETL=128 33
ETL的调整（西门子界面）
34
ES的调整
ES不能直接调整
• 采用高能射频可缩短ES，但将增加SAR值 • 增加信号采样带宽可缩短ES，但将降低图
像的信噪比 • 降低频率编码方向的采集点阵，但将降低
• Protocols • Sequence Region
– Siemens
• Protocols • Sequence Region
7
临床常用的脉冲序列
• 自由感应衰减序列
• 自旋回波类序列
– 自旋回波序列
– 快速自旋回波及其衍生序列
– 单次激发快速自旋回波序列
• 反转恢复类序列
– 反转恢复序列
– 快速反转恢复序列
（4）长ETL的TSE-T2WI
• ETL>20 • 有效TE常大于100ms • 优点：成像快(20-30S)，可屏气扫描 • 缺点：T2对比较差；屏气不好者仍有伪影
l临床应用
l胸腹部的屏气T2WI
l在肝脏用于富水病变与实性病变的鉴别诊断
l3D 水成像
l其他需要重T2加权的部位来自55TSE-T2WI, ETL=29 ，屏气23秒
TSE T2WI，TR=2500毫秒 TE=80毫秒，ETL=10
29
TSE的加权成像及基本对比参数
lTR和TE l可进行T1WI、T2WI、PDWI l加权成像的原理与SE序列基本相同
