Linux操作系统课程论文学号：410姓名：提交日期：2012-11-29成绩：东北大学秦皇岛分校基于Linux IPtables的防火墙设计与实现摘要：防火墙作为网络安全技术的重要手段，已成为使用最多的网络安全解决方案。
在对现有防火墙技术分析的基础上，构建了一种基于Linux嵌入式Iptables的防火墙。
Iptables管理工具是一种基于包过滤防火墙工具，利用Iptables工具，通过设置规则，可以实现Linux环境下防火墙的功能。
该文是在嵌入式Iptables Netfilter框架下的构建的Iptables策略，用户可以自己编制规则来构建防火墙的过滤策略，使得防火墙具有很好的稳定性与可扩展性。
本防火墙包括最基本的包过滤和网络地址转换（NAT）功能，它可以满足小型局域网安全性与网络应用，该文介绍了基于Linux嵌入式Netfilter/Iptables的包过滤防火墙的配置过程。
关键词：Linux；Iptables；防火墙1、概述随着计算机网络应用的日益普及和网络技术的不断发展，网络安全已成为一个不可避免的话题。
网络信息系统在金融、政治、商业、交通、电信、文教等方面发挥越来越大的作用。
随着网络规模的不断扩大与应用技术的不断进步，网络极易受到攻击,若不采取一定的安全措施，会造成经济损失。
为了保护内部网络安全，通常会在互联网与企业网络或校园网间使用防火墙，基于Linux嵌入式Iptables的防火墙是目前研究的热点，专业的防火墙产品价格比较昂贵，中小心企业与中小学校无力购买。
Linux嵌入式Iptables的防火墙给了我们一个新的选择。
它提供了一套完全免费的解决方案,其内置防火墙功能非常强大，甚至超过了许多昂贵的商用软件。
2 、Linux防火墙发展现状和Iptables的优势近年来Linux得到了迅速的发展，这既得益于它的自由软件属性和稳定、高效、健壮的内核,也与Linux是一个高性能的网络操作系统密不可分。
Linux内核--基于Netfilter的内核级包过滤防火墙实现
Linux内核--基于Netfilter的内核级包过滤防火墙实现测试内核版本：Linux Kernel 2.6.35----Linux Kernel 3.2.1知识基础：本防火墙的开发基于对Linux内核网络栈有个良好的概念，本人对网络栈的分析是基于早期版本（Linux 1.2.13），在明确了网络栈架构的前提下，上升一步分析高级版本内核中的Netfilter防火墙实现原理，然后进行模块或内核编程，开发一款基于包过滤的个人防火墙。
包过滤防火墙：包过滤防火墙是用一个软件查看所流经的数据包的包头（header），由此决定整个包的命运。
它可能会决定丢弃（DROP）这个包，可能会接受（ACCEPT）这个包（让这个包通过），也可能执行其它更复杂的动作。
工作于网络层，能对IP数据报进行首部检查。
例如：IP源地址，目的地址，源端口和目的端口等。
本防火墙的包过滤功能如下：* 拒绝来自某主机或某网段的所有连接。
* 允许来自某主机或某网段的所有连接。
* 拒绝来自某主机或某网段的指定端口的连接。
* 允许来自某主机或某网段的指定端口的连接。
* 拒绝发去某主机或某网段的所有连接。
* 允许发去某主机或某网段的所有连接。
* 拒绝发去某主机或某网段的指定端口的连接。
* 允许发去某主机或某网段的指定端口的连接。
Netfilter框架是Linux内核分析和过滤特定协议数据包处理框架，为其他模块动态参与网络层数据包处理提供了方便的途径。
该防火墙的总体结构如下：本防火墙的简单功能就是检查数据包是否符合过滤的条件，如果不符合就舍弃（Drop），否则就接受（Accept），这里定义八个链表头结点[cpp] view plaincopyprint?struct ip_node ip_allowed_in_node_head;/*允许的远程主机或网络IP地址头节点*/struct ip_node ip_denied_in_node_head;/*拒绝的远程主机或网络IP地址头节点*/struct ip_node ip_allowed_out_node_head;/*允许的本地主机或网络IP地址头节点*/struct ip_node ip_denied_out_node_head;/*拒绝的本地主机或网络IP地址头节点*/struct port_node port_allowed_in_node_head;/*允许的远程主机或网络传输层端口号头节点*/ struct port_node port_denied_in_node_head;/*拒绝的远程主机或网络传输层端口号头节点*/ struct port_node port_allowed_out_node_head;/*允许的本地主机或网络传输层端口号头节点*/struct port_node port_denied_out_node_head;/*拒绝的本地主机或网络传输层端口号头节点*/ struct ip_node ip_allowed_in_node_head;/*允许的远程主机或网络IP地址头节点*/struct ip_node ip_denied_in_node_head;/*拒绝的远程主机或网络IP地址头节点*/struct ip_node ip_allowed_out_node_head;/*允许的本地主机或网络IP地址头节点*/struct ip_node ip_denied_out_node_head;/*拒绝的本地主机或网络IP地址头节点*/struct port_node port_allowed_in_node_head;/*允许的远程主机或网络传输层端口号头节点*/ struct port_node port_denied_in_node_head;/*拒绝的远程主机或网络传输层端口号头节点*/ struct port_node port_allowed_out_node_head;/*允许的本地主机或网络传输层端口号头节点*/ struct port_node port_denied_out_node_head;/*拒绝的本地主机或网络传输层端口号头节点*/ 用于保存配置文件中的地址或端口信息。
LINUX下基于IPTABLES 防火墙的设计与实现
摘要：防火墙是网络安全技术的重要手段 ,利用 Linux作为代理服务器建立防火墙很方便进行管理和配置。
本文详细介绍了iptables的用法，如何利用iptables建立功能强大的防火墙。
关键词：Linux；Netfilter/iptables；防火墙1 引言随着网络技术的发展, 人们的生活已经和网络密不可分, 网络的安全问题也就自然成为人们关注的焦点, 防火墙作为一种最为有效地网络安全产品得到了广泛的应用。
Linux 操作系统性能优异、功能强大, 现在已经拥有大量的用户。
2 防火墙的结构与功能分析防火墙系统网络结构，防火墙就是内部网络与外部网络之间的一道安全防护系统。
通过对经过的网络数据包的扫描与分析, 过滤掉一些网络攻击并阻止非授权用户访问内部网络。
从而大大提高内部网络的安全(见图1)。
（图1）中的防火墙就是采用了Netfilter iptables机制的Linux服务器, 服务器配置有两块网卡, 其中一块连接到外网, 另一块与交换机(集线器)相连。
这样内部的多台主机就可以通过交换机(集线器)访问外网。
3 防火墙系统实现 3.1 Netfilter架构原理Netfilter通过5个钩子函数，就可以实现内核防火墙的基本框架了，NF_ IP_PRE_ROUTI NG表示从网卡进入系统的数据包首先到达的挂载点。
此时数据包需要进行完版本号，校验和等检测。
之后他们会进入一个路由模块，路由模块决定此数据包是要被转发给另一块网卡接口还是要被发给本机用户进程。
NF_ IP_LOCAL_ I N表示如果数据包的目的地是本机，那么它将被注册了的钩子函数处理以后再传给上层协议，对于所有进入本机的数据包 (包括使用网络套接字的IPC)，都是在此挂载点完成的过滤工作之后再被交给上层用户进程。
挂载点 NF_ IP_FORWARD表示所有经过本机转发的数据包的途经地，针对转发数据包的过滤工作可以在此进行。
挂载点NF_ IP_POST_ROUTI NG表示数据包通过本机网卡接口发送到网络上之前的最后一个挂载点。
Linux防火墙的设计与实现
毕业设计论文论文题目：Linux个人防火墙的设计与实现系部专业班级学生姓名学号指导教师年月日摘要目前防火墙的产品很多，而且其功能都十分强大，但是对于个人的小型应用来说价格都是很高，而在这一应用规模上可以选择的防火墙产品并不多。
因此，设计一个适合于个人的具有包过滤功能的防火墙是很有必要的。
本设计首先对netfilter的框架进行了整体的了解，然后在这个框架中构造自己的一个过滤规则，其次对基于netfilter中的个人防火墙进行了详细的规划，讨论了个人防火墙在目前网络中的重要性，与研究的意义。
对于本次设计，提出了三项功能，第一，要实现过滤规则；第二，与数据库结合，对历史信息进行分析。
第三，与日志进行结合，可以对当前问题进行分析。
目前这个阶段只是解决了第一个目标，另外两个目标正有待继续进行。
第一个目标的实现过程是：首先是自己设置过滤规则，在这个过滤规则中，用到钩子函数，来钩取外部的数据包与自己所设置的过滤规则相比对；其次通过注册函数把自己设置的过滤规则注册到系统内核中，从新启动网卡就可以开始实现自己的过滤规则了。
通过对过滤规则的详细设计，与一些数据库与日志相结合，来让这个个人防火墙更完美，功能更强大。
通过对个人防火墙的设计，达到了过滤一些内容信息的目的。
本课题设计中，主要是用到包过滤规则来起到防火墙的作用，还存在不少缺陷。
如不能很直观的去操作，需要用命令行操作。
对于历史记录的分析，都没有做到。
本设计可以更新，在C开发下借用gtk库进行界面开发，这样更有利于去操作。
关键字：设备驱动程序；防火墙；安全策略；包过滤；AbstractMany of the current firewall products, and its features are very strong, but for small applications, individual prices are high, and in the size of the pplication firewall products can choose not many. Therefore, to design a suitable ersonal firewall with packet filtering is necessary.The design is first carried out on the netfilter framework of overall understanding, and then construct their own in the framework of a filter rule, followed in the netfilter based personal firewall for the detailed planning, disCussed the personal firewall in the importance of the current network , and research significance. For this design, made three features: Firstly, to a chieve the filter rules; II: combination with a database of historical information for analysis. Third: to combine with the log, you can analyze the current problems. Resolved at this stage only the first target, the other two goals are to be continued. The first objective of the implementation process is: First, set up their own filtering rules, in this filter rule, use the hook function to hook to take an external packet filter rules set by their own than on; followed up function by their own set up filtering rules to the system kernel, the rest is to start filtering. Through the detailed design of filter rules, with some combination of databases and logs to make this personal firewall is more perfect, more powerful. Through the design of personal firewall, rea ching some of the content filtering information purposes.The design of this project is mainly used in packet filtering firewall rules to play a role, there are still many defects. If you can not very intuitive to operate, need to use command-line operation. For the analysis of history, have failed to do. This design can be updated, under development in C gtk library interface development loan, which is more conducive to the operation.Keywords:Device drivers; firewall; security policy; packet filtering;目录1绪论 (1)1.1 课题的背景 (1)1.2 目的和意义 (2)1.3 系统设计思想 (2)2程序开发环境 (4)2.1Linux系统简介 (4)2.1.1什么是Linux (4)2.1.2Linux的历史 (4)2.1.3Linux的特点 (4)2.2系统中的C语言 (5)2.2.1Linux/unix系统调用与标准C库 (5)2.2.2库的学习 (5)2.2.3库与C语言的关系 (5)2.3 Linux设备驱动程序 (5)2.3.1Linux下的设备驱动简介 (5)2.3.2Linux下驱动程序的特点 (6)2.3.3Linux下驱动程序的设计 (7)2.4 防火墙相关的知识 (12)2.4.1防火墙的一般原理 (12)2.4.2防火墙的功能 (13)2.4.3防火墙的分类 (14)2.5 本章小结 (15)3系统的总体设计 (16)3.1系统设计目标 (16)3.2系统设计思想 (16)3.3系统功能设计分析 (16)3.4系统功能模块 (16)3.4.1数据包捕获模块结构 (16)3.4.2数据包捕获模块原理总体设计分析 (17)3.5系统流程 (18)3.5.1数据包捕获模块设计流程图 (18)3.6相关数据结构 (19)3.6.1程序中用到的一些结构体解析 (19)3.7本章小结 (20)4详细设计 (21)4.1注册与注销钩子函数的设计与实现 (21)4.1.1注册与注销函数的功能 (21)4.1.2注册函数的实现部分 (21)4.2包处理设计与实现 (23)4.2.1钩子函数的作用与功能 (23)4.3过滤规则的设计与实现 (24)4.3.1基于接口的过滤 (24)4.3.2基于IP地址的过滤 (24)4.3.3基于TCP端口的过滤 (25)4.4规则的添加与删除设计与实现 (25)4.4.1用户程序的实现 (25)4.4.2内核防火墙规则的添加与删除的设计与实现 (29)4.5用户接口程序添加与删除规则命令 (30)4.6本章小结 (30)5个人防火墙测试 (31)5.1测试目标 (31)5.2测试内容 (31)5.3测试方法 (31)5.4测试结果 (31)5.4.1检查防火墙IP过滤功能 (31)5.4.2检查防火墙端口过滤功能 (31)5.5本章小结 (32)6结论 (33)致谢 (34)参考文献 (35)1绪论1.1课题的背景随着计算机技术的迅速发展，网络应用已经在全球得以推广，人类已经进入了网络时代。
Linux防火墙的配置与管理：防火墙的包过滤功能设置
Linux防火墙的配置与管理为了保护校园网的安全，需要使用防火墙。
防火墙位于网络边界，用于保护局域网（LAN）内网和DMZ区，免受来自因特网（WAN）的攻击。
防火墙的工作实质是报文过滤。
一、项目简介（一）含有DMZ区的防火墙概述防火墙通常有三个接口（端口），分别是WAN、LAN和DMZ。
如图表3-1所示。
图3-1 防火墙拓扑结构图在网络中，非军事区（DMZ）是指为不信任系统提供服务的孤立网段，其目的是把敏感的内部网络和其他提供访问服务的网络分开，阻止内网和外网直接通信，以保证内网安全。
含有DMZ的网络，包括六条访问控制策略。
1、内网可以访问外网内网的用户可以自由地访问外网。
因此防火墙需要进行源地址转换。
2、内网可以访问DMZ内网用户使用和管理DMZ中的服务器。
3、外网不能访问内网由于内网中存放的是公司内部数据，这些数据不允许外网的用户进行访问。
4、外网可以访问DMZDMZ中的服务器本身就是要给外界提供服务的，所以外网必须可以访问DMZ。
同时，外网访问DMZ需要由防火墙完成对外地址到服务器实际地址的转换。
5、DMZ不能访问内网很明显，如果违背此策略，则当入侵者攻陷DMZ时，就可以进一步进攻到内网的重要数据。
6、DMZ不能访问外网此条策略也有例外，比如DMZ中放置邮件服务器时，就需要访问外网，否则将不能正常工作。
（二）Linux防火墙简介Linux下的防火墙是iptables/netfilter。
iptables是一个用来指定netfilter规则和管理内核包过滤的工具，它为用户配置防火墙规则提供了方便。
与大多数的Linux软件一样，这个包过滤防火墙是免费的，它可代替昂贵的商业防火墙解决方案，完成封包过滤、封包重定向和网络地址转换NAT等功能。
1、netfilter的组成netfilter主要包括三个表（table）：filter、nat和mangle，分别用于实现报文过滤、网络地址转换和报文重构。

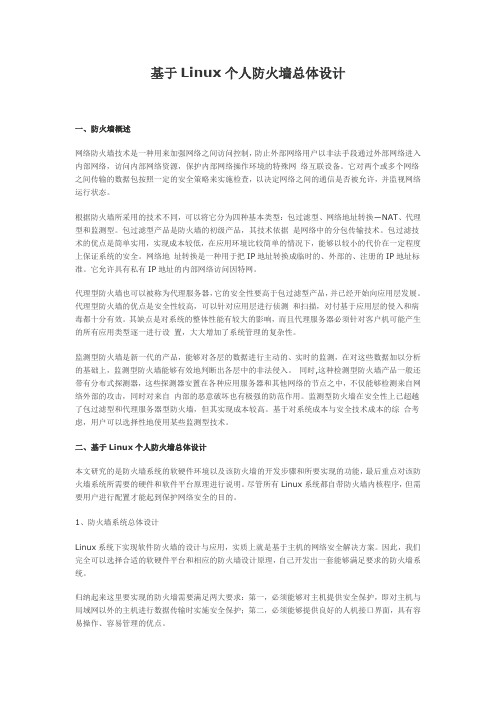

基于Linux个人防火墙总体设计
