雨淋阀组主要由水源控制阀（蝶阀）、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
当有火灾发生时，消防控制模块联动动作，打开电磁阀，通过控制腔的出口接通大气压，由于控制腔内进口的减压装置作用，使得控制腔内的压力急剧下降，当控制腔内的压力比供水压力低到一定值时，作用在阀盖底部向上的力大于杠杆作用在阀瓣上向下的力，雨淋阀的阀瓣被供水压力打开，则水流入系统侧进行灭火，控制腔内的压力表由装在保护区内的火灾探测系统同时也就是雨淋阀阀瓣的驱动系统控制，它可以是电气的、液压的（湿式）、气动的（干式）。
预作用报警阀工作原理
点击次数：529 发布时间：2009-10-19
预作用报警阀是由两阀叠加而成，故它同时兼备湿式阀与雨淋阀的功能。
预作用系统通常由供水设施（消防水泵）、预作用装置（侧腔压力控制系统通常采用电动控制系统）、信号蝶阀、水流指示器及装有闭式喷头的闭式管网等组成。
雨淋阀靠供水管网一侧，湿式阀靠灭火管网一侧。
预作用系统处于准工作状态时，雨淋阀侧腔及下腔充满压力水，湿式阀后的灭火管网充满压缩空气（0.0 3～0.05MPa）。
当洒水喷头因故爆破或管网密封不严造成灭火管网内气体泄漏时，雨淋报警阀仍未被打开，预作用系统不喷水，系统低气压报警告知需及时维修灭火管网；当雨淋报警阀侧腔因故泄压而雨淋阀被打开时，压力水通过预作用装置后进入灭火管网，此时灭火管网和喷头均为闭式状态，预作用系统不喷水，水力警铃响铃报警，压力开关给出电接点信号给消防控制设备启泵，通过现场确认为误报后关闭有关阀门进行维修，重新恢复预作用装置到准工作状态。
上述几种情况均有效的防止了系统误喷。
当防护区内火灾发生时，一方面闭式喷头被熔爆使灭火管网变成开式管网，另一方面火灾探测器将收集到火灾信号传回至消防控制设备，从而打开雨淋阀
侧腔导管上的电磁阀使侧腔泄压导致雨淋阀被打开，压力水经过预作用装置后进入灭火管网喷水灭火，水力警铃响铃报警，压力开关给出启泵信号，预作用装置处于工作状态；当灭火结束水流停止时，湿式阀自动关闭，雨淋阀通过手动复位后又回到初始状态。
预作用报警阀具备如下功能：防止误喷、火灾发生时开启迅速、水力警铃机械报警、压力开关给出启泵信号、逆止。
雨淋阀组及其附件知识
雨淋阀组及其附件知识雨淋阀组附件包括手动应急阀、电磁阀、电磁阀前除污器、排水阀（泄压阀）、警铃试验阀、水力警铃阀，水力警铃前除污器、电接点压力表、压力表。
雨淋阀组正常备用各附件状态：手动应急阀关闭，电磁阀关闭，排水阀关闭，警铃试验阀关闭，警铃阀开启，电接点压力表指示值为零，压力表指示值为雨淋阀阀前消防水压力。
火灾发生，感温电缆向系统发出信号，指示火灾区域和对应雨淋阀组。
值班员赶往雨淋阀组就地，手动打开应急阀，喷淋管道充水，从水雾喷头喷出灭火。
同时水力警铃响起、电接点压力表指示当前雨淋阀组出口压力值，并反馈给系统雨淋阀组已打开信号，这种方式是手动操作。
自动操作是在消防主机上按下发出报警信息的对应按键即可启动对应雨淋阀组，实施灭火。
火灾后操作：关闭手动应急阀，雨淋阀压力腔落入阀座，水流截断。
打开泄水门排除雨淋阀组出口管段存水，存水排净，关闭泄水门，操作完毕。
如果存水不能排除干净，可能雨淋阀组关闭不严，应进行重复启闭操作，仍无法关严，进行解体检修。
一般冲洗在雨淋阀密封严密情况时，仅需要一般泄水排污。
操作步骤：1、关闭出口蝶阀，2、打开应急阀，使雨淋阀开启，3、打开雨淋阀体上阀瓣后部流道上的泄水阀进行排污，4、有清水流出后，关闭应急阀，使雨淋阀关闭，5、直至管道水全部排除后，验证了雨淋阀的严密性，打开雨淋阀组出口管段上的蝶阀，继续排空管道存水后关闭泄水阀，操作完毕。
解体检查操作步骤：一般冲洗至步骤4，管道水不能排净，验证雨淋阀组不严密，然后：1、关闭供水管段相应阀门，停水。
2、拆除阀盖上电磁阀的电气接线。
3、拆除阀盖。
4、将压力腔从阀体内取出。
5、冲洗压力腔密封橡胶，检查，维修或更换密封橡胶垫。
冲洗阀座密封面，检查，或研磨。
6、回装压力腔，回装阀盖。
7、开启供水管段相应阀门，试验雨淋阀组密闭性。
8、回装电磁阀电气接线。
操作完毕。
雨淋阀系统结构、系统工作原理、维护及保养
雨淋阀系统结构、系统工作原理、维护及保养ZSFG系列翻瓣式雨淋阀是组成雨淋系统、预作用系统、水幕系统和水喷雾系统的重要组件，通常与进口蝶阀、电磁阀、泄水实验阀、水力警铃、手动应急阀、压力表等组成雨淋阀组。
除预作用系统外，在消防系统侧的管路上接的都是开式喷头，管网内不充水。
雨淋阀的特点是在发现火警后，雨淋阀内阀瓣迅速开启，压力水流经消防管网从喷头里喷出覆盖或隔离整个保护区，适用于起火后火势迅猛、火灾负荷大、不宜控制的场所使用。
雨淋阀组的开启方式分为自动、手动和远程手动三种方式。
当保护区发生火灾时，环境温度升高，火灾探测系统动作，雨淋阀被打开，水迅速从开式喷头喷出执行灭火功能，并可发出报警信号，以达到报警、控火、灭火的目的。
该装置也可与泡沫系统组成泡沫雨淋系统，用于扑救有爆炸危险的液体火灾。
本装置成套供应(亦可散件供应)，用户只须按阀门上下法兰面的高度及法兰连接尺寸即可安装使用. ■系统结构简介 ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
1.雨淋阀：本雨淋阀属于杠杆式结构，具有锁扣力小，开启动作灵活、可靠等特点。
平时雨淋阀阀瓣处于关闭状态，一直对系统中的水起阻隔作用。
当有火灾发生时，通过控制腔的出口接通大气压，由于控制腔内进口的减压装置作用，使得控制腔内的压力急剧下降，当控制腔内的压力比供水压力低到一定值时，作用在阀盖底部向上的力大于杠杆作用在阀瓣上向下的力，雨淋阀的阀瓣被供水压力打开，则水流入系统侧进行灭火，控制腔内的压力表由装在保护区内的火灾探测系统同时也就是雨淋阀阀瓣的驱动系统控制，它可以是电气的、液压的(湿式)、气动的(干式)。
具有防复位机构及外部复位机构：雨淋阀开启后，由于控制腔余压作用，压紧扣总是先落在座圈上，阀瓣不能盖在座圈上复位，故该阀灭火可靠，且复位不须拆开阀盖，只须用扳手转动复位轴带动压紧扣即可复位，使用非常方便。
雨淋阀组控制箱工作原理
雨淋阀组控制箱工作原理
《雨淋阀组控制箱工作原理》
概述：雨淋阀组控制箱是一种用于自动控制防火系统的设备，通过对雨淋阀组的控制，实现对火灾的自动灭火。
本文将介绍雨淋阀组控制箱的工作原理。
第一部分：雨淋阀组控制箱的结构
雨淋阀组控制箱通常由控制面板、电源模块、电磁阀模块和报警模块组成。
控制面板提供了操作界面和控制功能，电源模块提供电能供给，电磁阀模块控制阀门的开闭，而报警模块则负责监测火灾信号并发出报警。
第二部分：雨淋阀组控制箱的工作流程
1. 监测火灾信号
雨淋阀组控制箱通过报警模块实时监测火灾信号，如烟雾、温度等。
一旦检测到火灾信号，控制箱将立即启动自动灭火程序。
2. 控制雨淋阀组
控制箱通过电磁阀模块对雨淋阀组进行控制。
当控制箱接收到火灾信号后，电磁阀模块会打开相应的雨淋阀，使得灭火水源流入喷头管道。
3. 确定灭火区域
通过控制箱中的控制面板，可以选择需要灭火的具体区域。
控制箱会根据设定的灭火区域来控制相应的雨淋阀组开启。
4. 灭火
一旦雨淋阀组开启，灭火水源将通过喷头喷洒到设定的灭火区域中。
同时，控制箱会持续监测火灾信号，确保火灾得到有效控制。
5. 报警及停止灭火
在灭火过程中，如果火灾信号消失，控制箱将停止供水并发出报警信号。
如果火灾得到有效控制，可以通过控制面板手动停止灭火程序。
总结：雨淋阀组控制箱通过对火灾信号的监测和对雨淋阀组的控制，实现了自动灭火的功能。
它能够快速响应火灾，确保火灾得到及时控制，保护人员生命和财产安全。
在防火系统中，雨淋阀组控制箱发挥着重要的作用。
雨淋阀检查细节
雨淋阀组检查细节一、清洗“Y”型过滤器1、雨淋阀“Y”型过滤器的作用：“Y”型过滤器安装在雨淋阀侧供水支管上（此支管连通消防水主管道，供水给雨淋阀皮囊，使皮囊产生压力压住雨淋阀内部阀盖），其作用是过滤消防水中的杂质使消防水顺利通过到达皮囊处，从而降低水压波动带来的误动。
2、操作：打开过滤器，拉出内部滤网用水冲洗。
二、解体雨淋阀腔体1、打开雨淋阀腔体，观察腔体内阀盖根轴部是否有变形，阀把是否灵活以及阀盖内皮垫是否起泡、扭曲变形。
2、观察腔体内部是否有铁渣铁锈，是否存留水垢三、测试电磁阀1、把雨淋阀供水阀门切断，从雨淋阀控制箱处操作启动电磁阀，观察电磁阀是否动作，动作后是否自动复位。
2、如果电磁阀不自动复位或者打开供水阀后出现漏水，拆下电磁阀并把线圈拆下用清水进行冲洗，然后复位。
3、检查摸块箱内连接电磁阀的控制模块（控制模块是两个常开点，接收控制信号后两端闭合接通电流从而控制电磁阀），用万用表测量控制模块的输入端（正常工作电压为16V）测量控制两端是否闭合（正常电压为24V，工作正常时不应该有24V）。
四、测试雨淋阀供水碟阀1、关闭状态测试：保持雨淋阀供水阀及出水阀门关闭状态，打开雨淋阀卸水阀，如果卸水阀处漏水说明供水阀门关不严，反之正常。
2、开启状态测试：保持雨淋阀供水阀门关闭状态，雨淋阀腔内余水通过卸水阀卸掉，这时雨淋阀供水阀压力表为零压力状态，慢慢开启供水阀门，如果显示压力慢慢提升说明供水阀正常，反之说明损坏。
五、测试雨淋阀内部阀盖是否紧密1、缓缓打开雨淋阀供水阀，然后查看滴水阀处是否滴水，如果滴水说明腔内阀盖有问题，反之正常。
六、测试雨淋阀控制箱1、测量控制箱内电路板是否正常：观察控制箱内电源灯是否常亮（正常为绿色），用万用表测量电路板的电压，正常工作电压为16V 电磁阀启动电压为24V，如果过低或者过高都视为不正常。
2、启动雨淋阀电磁阀启动按钮，这时会出现启动指示灯亮（正常为红色），电磁阀动作，如果不出现上述情况或者只出现一种情况，视为不正常，需要处理线路或者电源板。
雨淋阀组的功能及设置要求
雨淋阀组的功能及设置要求
1.雨淋阀组应具备以下功能
（1）应有自动控制、手动控制操作方式；
（2）应能监测供水、出水压力；
（3）应能接通或关闭水喷雾灭火系统的供水；
（4）应能接受电信号电动开启雨淋阀，接受传动管信号液动或气动开启雨淋阀；
（5）应能驱动水力警铃报警。
（6）应能显示雨淋阀启、闭状态。
2.雨淋阀的设置应符合下列要求
（1）雨淋阀组宜设在环境温度不低于4℃、并有排水设施的室内，其位置宜靠近保护对象并便于操作；
（2）雨淋阀组设在室外时，雨淋阀组配件应具有防腐功能，设在防爆区的雨淋阀组配件应符合防爆要求；
（3）寒冷地区的雨淋阀组应采用电伴热或蒸汽伴热进行保温；
（4）并联设置的雨淋阀组，雨淋阀入口处应设止回阀；
（5）雨淋阀前的管道应设置可冲洗的过滤器；当水雾喷头无滤网时，雨淋阀后的管道上也应设置过滤器。
过滤器滤网应采用耐腐蚀金属材料，滤网的孔径应为4.0～4.7目/c㎡；
（6）雨淋阀的试水口应接入可靠的排水设施。

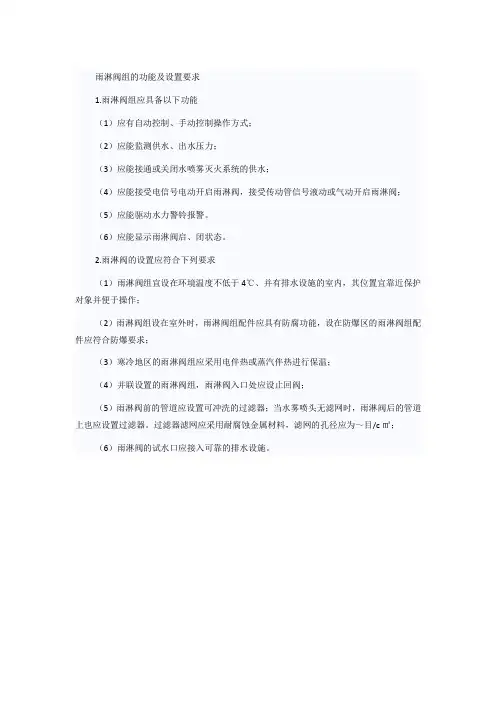

雨淋阀组的功能及设置要求
雨淋阀组的功能及设置要求
1.雨淋阀组应具备以下功能
（1）应有自动控制、手动控制操作方式；
（2）应能监测供水、出水压力；
（3）应能接通或关闭水喷雾灭火系统的供水；
（4）应能接受电信号电动开启雨淋阀，接受传动管信号液动或气动开启雨淋阀；
（5）应能驱动水力警铃报警。
（6）应能显示雨淋阀启、闭状态。
2.雨淋阀的设置应符合下列要求
（1）雨淋阀组宜设在环境温度不低于4℃、并有排水设施的室内，其位置宜靠近保护对象并便于操作；
（2）雨淋阀组设在室外时，雨淋阀组配件应具有防腐功能，设在防爆区的雨淋阀组配件应符合防爆要求；
（3）寒冷地区的雨淋阀组应采用电伴热或蒸汽伴热进行保温；
（4）并联设置的雨淋阀组，雨淋阀入口处应设止回阀；
（5）雨淋阀前的管道应设置可冲洗的过滤器；当水雾喷头无滤网时，雨淋阀后的管道上也应设置过滤器。
过滤器滤网应采用耐腐蚀金属材料，滤网的孔径应为～目/c㎡；
（6）雨淋阀的试水口应接入可靠的排水设施。
核电厂消防系统雨淋阀组功能试验浅析
核电厂消防系统雨淋阀组功能试验浅析发布时间：2022-07-26T07:29:08.207Z 来源：《新型城镇化》2022年15期作者：李志[导读] 消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。
其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。
三门核电有限公司浙江省台州市 317112摘要：消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。
其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。
雨淋阀组的功能试验主要包括对水流报警装置，阀组隔离边界严密性，电磁启动阀的性能和定期动作进行测试，以确保其功能的完整性。
关键词：核电厂；消防；雨淋阀；功能试验1.前言消防雨淋阀具有报警和灭火的功能，适用于起火后火势迅猛、火灾负荷大、不宜控制、对雨淋有较强耐受能力的保护区域。
雨淋阀组主要由主控制阀、试验隔离阀、电磁启动阀、紧急触发开关、报警试验阀、排水阀和水力警铃等组成。
雨淋阀的动作方式有自动、手动和远程手动三种方式。
系统管网正常状态下为干式管网，其上装有开式喷头，当保护区域发生火灾时，环境温度升高，火灾探测器动作，雨淋阀打开，水从开式喷头喷出执行灭火功能，并发出报警信号。
2.工作原理简介雨淋阀组是湿式消防水管网和出口干式管的分界点，正常情况下雨淋阀隔膜腔与入口湿管相联通，腔室内压力为管网压力，雨淋阀处于关闭状态。
当火灾传感器探测到火灾时，反馈至消防系统控制器，雨淋阀接收到火警动作信号，触发电磁启动阀动作开启，将隔膜腔内的水泄掉，隔膜腔压力下降，雨淋阀开启。
入口消防水流至出口干式管线内，出口干管内充水后，连接在出口管线上的自动关断阀管线也充水，从而关闭由供水侧管线至隔膜腔的自动关断阀，使雨淋阀顺利全开，水从所有的开式喷头喷出，实现喷雾灭火。
雨淋阀组工作原理
雨淋阀组工作原理
雨淋阀组是一种常用的消防设备，其工作原理主要是通过检测火灾烟雾或温度
变化，自动启动喷水系统，以达到灭火的目的。
雨淋阀组通常由控制阀、喷头、管道等组成，下面我们来详细介绍一下它的工作原理。
首先，雨淋阀组的工作原理是基于烟雾或温度变化的检测。
当发生火灾时，烟
雾或温度会发生明显变化，这时雨淋阀组中的探测器会感应到这些变化，然后向控制阀发送信号。
其次，控制阀接收到信号后，会自动打开，使得管道中的水压得以释放。
同时，喷头也会随之打开，喷出大量的水雾。
这样一来，火灾现场就会被大量的水雾覆盖，起到了灭火的作用。
最后，雨淋阀组的工作原理还包括了自动报警功能。
当控制阀打开后，系统会
自动向消防控制中心发送火警信号，以便相关人员及时采取灭火措施。
总的来说，雨淋阀组的工作原理是通过探测火灾信号、自动启动喷水系统，最
终达到灭火的目的。
它具有自动化、快速响应的特点，能够有效地保护人们的生命财产安全。
在实际使用中，雨淋阀组需要定期进行检测和维护，以确保其正常工作。
同时，还需要根据具体场所的需要，合理设置雨淋阀组的位置和喷头数量，以提高其灭火效果。
综上所述，雨淋阀组是一种重要的消防设备，其工作原理是基于烟雾或温度变
化的检测，自动启动喷水系统，最终达到灭火的目的。
它在消防领域发挥着重要作用，对于保障人们的生命财产安全具有重要意义。
