从上图我们可以知道，液晶显示器在内部电路结构上主要有以下几个部分构成：
1、 驱动板（也叫主板）：主要是用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI） 视频信号，并通过屏线送出信号去控制液晶屏（PANEL）正常工作。驱动板上含有 MCU 单元，它是液晶显示器的检测控制中心和大脑。
2、 电源板：用于将 90～240V 的交流电压转变为 12V、5V、3V 等的直流电供给显示器工 作。
从上面的切面结构图来看, 在上下两层玻璃间, 夹着液晶, 从而形成了平行板电容器, 我们称之为 CLC(capacitor of liquid crystal)。 它的大小约为 0.1pF, 但是实际应用上, 这个电容并无法将电压保持到下一次再更新画面数据的时候。也就是说当 TFT 对这个电容充 好电时, 它并无法将电压保持住, 直到下一次 TFT 再对此点充电的时候。(以一般 60Hz 的画 面更新频率, 需要保持约 16ms 的时间。) 这样一来, 电压有了变化, 所显示的灰阶就会不 正确。因此一般在面板的设计上, 会再加一个储存电容 CS(storage capacitor 大约为 0.5pF), 以便让充好电的电压能保持到下一次更新画面的时候. 不过正确的来说, 长在玻 璃上的 TFT 本身,只是一个使用晶体管制作的开关。它主要的工作是决定 LCD source driver 上的电压是不是要充到这个点来。至于这个点要充到多高的电压, 以便显示出怎样的灰阶， 都是由外面的 LCD source driver 来决定的。
液晶电视屏维修
液晶电视屏维修液晶电视屏维修范围到底是多少呢？液晶电视常见故障又有哪些呢？下面我们和液晶液晶屏维修中心一起来看看关于液晶屏维修方法吧。
一、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光，此故障多为背光驱动板损坏，也有可能是屏内的灯管损坏造成的。
二、出现开机一个时后花屏（马赛克），音正常，此现象弟一个是数字板不良（过孔不通或IC接触不好），弟二是机内连线接触不好。
三、开机三无，电源灯不亮，弟一个是电源板坏，弟二个是CPU部分工作不正常。
四、灯闪不能开机CPU总线工作不正常或开机程序IC（BIOS）不良，“BIOS”IC和CPU之间接触不良。
五、电视屏出现黑带，亮线问题，需请专业的技术人员维修。
阿里修专注维修，APP轻松解决您的维修难题。
六、出现满屏杂点、满屏有规律的竖条等故障，是屏组件的缓冲板损坏导致的，可以更换一对缓冲板（就算一边坏，也是买一对人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。
七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA 电压瞬间有等故障，是PDP机器里面的Y板损坏了。
八、开机保护、亮度暗等故障，是PDP机器里的X板坏了。
九、屏有光，但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障，是PDPLCD里的逻辑板出现问题了。
十、暗带，线条等故障问题是最常见的，基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离，这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
十一、开机有光，一会就无光，有声音，（SHARP）除外等现象，是屏组件逆变电路（高压板）出现问题了，而光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。
十二、液晶电视背光灯常见故障1.背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时，伴音，遥控，面板按键控制功能均正常此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常对于CCFL背光源电路，如果某一个背光灯管开路（常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护）或某根灯管断裂均可造成上述故障2.背光灯开关机无变化，伴音，遥控，面板按键控制均正常此故障需检测以下几个工作条件：1），背光源升压板电路的供电，常见大屏幕为24伏，极少数用120伏，小屏幕一般为12伏，2），CPU控制电路输出的背光灯升压板振荡器工作的开关控制信号，常见为高电平启动，多为3V—5V灯管点亮控制信号如果上述工作条件均具备，则可以代换背光灯升压板，如果代换背光灯升压板后故障如初，多为液晶屏组件中的背光灯管损坏3.背光灯时亮时不亮常见为背光灯升压板的灯管插座与灯管接触不良，背光灯供电高或低实际维修中，24V供电用数字表测量不应该有1V的误差（电源板上输出的24V电压无论是空载还是带载都应该稳定）十三、液晶彩电背光灯供电板的故障现象与判断方法1、故障现象液晶彩电背光灯供电板常见故障有三大类：一是无电压输出，产生黑屏、伴音正常的故障；二是输出电压低，产生屏幕亮度低的故障；三是输出电压异常，会在开机后背光灯亮一下就灭。
液晶显示器驱动板维修代换实例
液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。
分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。
测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。
【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。
当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。
分析与检修：首先更换了一块显卡，发现故障依旧。
接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。
分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。
据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。
考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。
于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。
首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。
根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。
液晶显示器维修指南
液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。

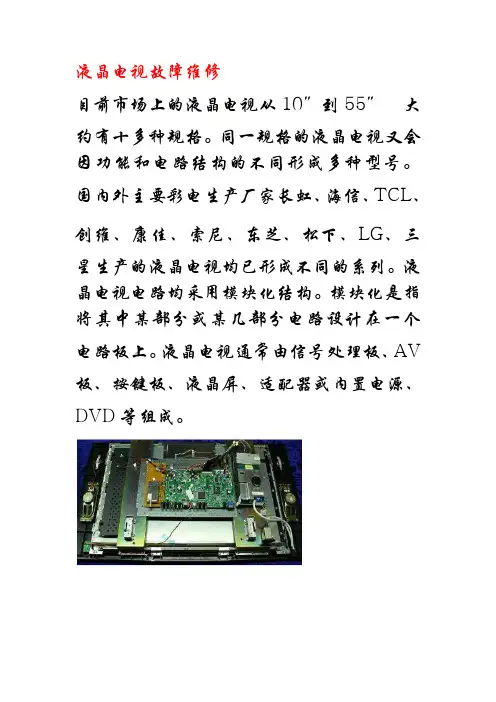

(完整版)液晶电视维修
液晶电视故障维修目前市场上的液晶电视从10″到55″大约有十多种规格。
同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。
国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。
液晶电视电路均采用模块化结构。
模块化是指将其中某部分或某几部分电路设计在一个电路板上。
液晶电视通常由信号处理板、AV 板、按键板、液晶屏、适配器或内置电源、DVD等组成。
首先看看液晶电视内部板块连接图：故障排除方法：图像类故障，基本上可以这样判断：a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。
黑屏或白屏问题：a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。
b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。
对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。
故障具体分析：整机无电，显示黑屏液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。
如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。
数字板有开机电平而无24V 12V 可以判断为电源板故障。
此时可以将电源拆下来单独修理。
维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载，在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。
仍然没有24V 12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。
液晶显示器液晶面板的故障分析与维修
5. 显示屏里面出现黑色硬块
讲解了LCD显示器的黑暗问题的根本原因 以及解决方案。
维修与保养技巧
1. 拆卸LCD液晶屏
液晶面板处理前需要先将液晶 涂料及支撑构架拆下，便于后 续维修。
2. 更换损坏部件
详细讲解了计算机LCD显示器常 见故障的定位方法和部件更换 步骤。
1 3. 《电子知识》杂志
涵盖广泛的电子设备行业的专业期刊，包括 液晶显示器的维修和保养。
2 4. 机电一体化技术手册
探讨机电一体化和LCD显示器维修的基本概念 和技术，若干典型维修实例。
液晶显示器未来发展趋势
1. 3D技术
LCD显示技术的未来之路不仅需要提高分辨率，还需要实现突破，比如3D技术、颜色显示技 术的进一步提升。
维修实例与案例分析
Lenovo LCD显示器维修案例分析
琐碎的丝印线破损问题看似不大，但对整个维修过 程和效果影响很大。
手持焊接工具在液晶维修中的应用
简要介绍了手持焊接工具的种类和操作技巧，并提 供了一些使用技巧。
使用AR技术辅助维修
介绍了使用AR技术修复正确问题的过程和技能。
维修流程及步骤
1
1. 故障分析
根据客户反馈确定故障，并对设备进行
2. 损坏部件更换
2
详细的外观检修及内部检测。
更换LCD凸参灯丝、光驱等等故障部件，
并进行液晶面板反应检查。
3
3. 清洁设备
清洁设备，清理掉沉积物并保持设备的
4. 检验和测试
4
干燥。
重点检验已更换部件和 LCD 液晶面板是 否正常工作，如有必要做防腐涂层处理。
维修工具和设备
液晶显示器常见故障分析及维修方法
开关电源电路的实物图
① 交流电路主要元件损坏后表现的故障特点
当这些交流电路元器 件损坏后,就会造成电 源电路无输出电压,显 示器无法开机,
保险 管
热敏 电阻
压敏 电阻
② 整流滤波电路主要元件损坏后表现的故障特点
当整流桥堆击穿后,出 现短路炸断保险管现 象,造成显示器指示灯 不亮且无法开机,
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动, ，
2 液晶显示器常见故障的维修思路 ① 液晶显示器不开机的故障检修思路
② 液晶显示器开机亮一下,马上出现暗屏的故障检修思路
③ 液晶显示器出现花屏的故障检修思路
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障,如 保险管是否变黑,电解电容是否鼓包、漏液,大 功率电阻是否有烧焦的痕迹,电路板焊点是否 有明显虚焊,各电路板之间的连接线接口是否 连接不良等；另外,当内部电路存在短路现象 把有些元器件烧焦并发出烧焦味或冒烟现象, 甚至有些器件发出异常的声响等，
背光 灯接 口
PWM 控 制模 块
开关 功率 管
a 高压板顶面实物图
b 高压板底面实物图
① PWM控制模块损坏后表现的故障特点
当PWM控制模块损坏后会引 起高压板升压电路不工作,造 成显示器会出现暗屏或黑屏 的故障现象,
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出,造成 暗屏的故障现象,严重短路时会造 成电源电路起保护动作出现无法 开机的故障现象,
传输线及接口接触不 良时会导致显示器出 现黑屏、花屏、白屏 或字符虚的故障现象,
液晶电视液晶显示器维修经验
液晶电视维修一原理与故障部位判定，详细介绍平板电视有液晶显示屏和等离子显示屏2种显示方法，但这2种显示器的工作原理是不一样的。
等离子显示屏的工作原理是依靠高电压来激活显示屏内显像单元内的特殊气体，使之产生紫外线来激发磷光物质发光，显示出图像。
而液晶电视则是通过电压来改变液晶面板的薄膜型晶体管行成的电容电压大小来改变液晶分子的扭曲度，使背光源通过的光亮度多少，每一个像素显示的亮暗不同，再通过色片加上色彩，形成一副完整的彩色画面。
在检修液晶电视的时候，要对机子内部的结构了解。
机子内部有电源板、数字板、功放板、逆变器、显示屏几部分组成。
三无、不开机检修方法：在检修三无、不开机的故障时，要看指示灯是否是亮的，如果是亮的可以确定电源板上的副电源是正常的。
电源板的输出插头是一个标准设计，根据屏幕的大小，输出排列有2种。
如图：通过以上2种排插的对比，就可以发现有3个引脚是一样的，有这样一个共同点就可以很好的便于分析维修。
在检测＋5V输出是正常的时候，就可以检测开关机控制脚（2脚），是否是高电平开机状态。
如果是低电平，说明CPU是处于待机状态或者是有故障，可以按机子上的节目上升键，看控制电压是否会变为高电平，如果变为高电平，说明CPU原来是处于待机状态。
如果不变为高电平，说明CPU部分有故障，予以维修或者更换数字板。
当开关机控制脚是高电平时，检测3脚输出的＋12V电压，7、8脚输出的+24V 是否正常。
没有＋12V和＋24V输出时，电源板的主电源部分有故障。
维修电源板或者更换。
有声音，没有图像的检修方法：检测+12V和+24V有正常输出后，没有图像的故障时，可分为背光灯亮的黑屏故障和背光灯不亮的黑屏故障2种。
虽然都是黑屏，没有图像，检修思路可是完全不一样的。
背光灯不亮的维修方法：检测有＋24V输入到逆变器，再检测控制逆变器开关控制电压是否是高电平。
如果不是高电平，是数字板上控制逆变器开关控制的电路或者是软件有问题，予以维修或者更换数字板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由VGHP到VGH
• VGH是液晶屏栅极驱动脉冲，对于不同的液晶屏 ，不同的信号，不同的显示分辨率这个脉冲的幅 度、宽度都是不同的，而TPS65161只是输出的 一个22V至30V左右的直流电压，对于不同的液晶 屏及不同的信号标准及分辨率要由事先设定的软 件及接收的信号决定，这个控制由VGHP直流电 压转换为VGH液晶屏栅极驱动脉冲的控制信号就 是由CM1682A的（37）脚输出的VGON和（36） 脚输出的VGOFF决定的
• VGL电压产生电路； • TPS65161的（11）脚及外围元件CP22、DP7 （双二极管封装）、CP23组成一个负电压电荷泵 电路，因为是负电压输出二极管及电容器的极性 反接，工作原理非常简单，原理图中的RP22、 RP23是输出VGL电压的取样分压电路，取样电压 回送至TPS65161的（13）脚，进行输出VGHP 电压的稳压及幅度调整，此电压一般在-5V至-6V 左右。
缓冲电路 HX8915（EC5575、AS15）
• 前面的电阻分压电路输出14路幅度为非线性变化的的电压 ，要求每一级电压的都要非常稳定，不能有任何变化，但 是这14路电压最终是要输出去伽马校正电路，是要形成电 流的，有电流就有电压降，就会改变这14路电压的电压值 ，就会破坏形成的电压幅度曲线。为了解决这个问题，在 每一路输出都设置一个缓冲电路，在输出负载有电流变化 时仍能保证输出的电压值是稳定不变的，这个缓冲电路实 际是一个高阻抗输入低阻抗输出的增益为1的类似跟随器 的电流放大器，采用了缓冲电路后不管缓冲电路输出连接 什么样的电路，都不会影响缓冲电路输入端的电压的稳定 值。
时序控制电路主芯片CM1682A
• CM1682A是台湾奇美（CHI MEI）公司的产品，主要应用于奇美32 寸至37寸液晶显示屏时序控制电路信号转换之用。 • 支持 一个通道6 / 8bit LVDS输入 • 支持 VGA/SVGA/XGA/WXGA分辨率 • 新型智能极性算法的双电源供电 • I/O电源为2.5V ±0.2V和逻辑电源为1.8V±0.1V供电 • 可编程TCON选择 • 嵌入式图像发生器 • 嵌入式电压检测 • 自动白色跟踪功能 • 嵌入式扩频时钟发生器 • 128引脚 QPF封装
• 伽马电压的产生主要由基准电源D1（VREF）、电阻分压 电路R71～R89、缓冲U6（HX8915）三部分组成 • VDA（18V）电压经过基准稳压电路降压稳压后变成 12.5V的伽马基准电压VREF，这个基准电压进入由R71～ R89组成的伽马电压分压电路，产生一系列符合液晶屏透 光度特性的非线性变化的电压（14级差），这一系列电压 经过缓冲电路U6缓冲并产生液晶屏公共电极电压VCOM ，一并送入液晶屏接口CN1 CN2，由液晶屏周边的源极 驱动电路在对该系列电压的每一级进行16等分，最后形成 对源极驱动电路处理的像素信号进行赋值（伽马校正）的 伽马电压
• R71～R79及R81～R89组成两组串联电路，基准电源 VREF作为这个两路电阻分压电路的供电源，在这各电阻 的分压点输出（VS1～VS14）14个电压，由于电阻阻值 的不同搭配，这14个电压的值正好组成了一个符合液晶屏 透光度曲线变化相对于的电压值。 • 在维修时必须注意，这几个电阻的位置比较靠近缓冲集成 电路，在使用热风枪拆卸集成电路时，要避免热风枪不要 吹及把这几个电阻，否则“吹”跑一只，一般是配不到的 如5.49K 1.13K 7.15K 562欧等
液晶屏维修中几个关键电压
• • • • • • Vin: PWB输入电压(12V) VDD：ASIC、S-IC、G-IC驱动电压(3.3V) 类似模拟电路的供电VCC VGH：TFT元件导通电压(~30V) VGL：TFT元件关断电压(~-6V) VAA：阶调控制电压(~17V) VCOM：液晶翻转基准电压(~7V)
•
•
• •
U6就是集成电路HX8915，引脚23～29、32～38就是缓冲电路的输入端；输 入电阻分压电路送来的VS1～VS14十四路电压。引脚1～6、9～13、18、20 、49就是缓冲电路的输出端输出GM1～GM14十四路输出电压，这GM1～ GM14电压经过T-CON板的接口CN1、CN2进入液晶屏的源极驱动电路，每 相邻两路的电压差还要经过16等分最终形成256级的伽马校正电压 图中RA5、RA6、RA7、RA8是排阻，U6的39脚输入一个电压VSCM（即 VCOM), 其47脚输出液晶屏公共电极的VCOM电压，对于公共电极电压为固 定值的，这个VCOM电压大约是VREF的一半左右。图中的CA5、CA6、CA7 是消除干扰的电容器。 U6的47脚输出Vcom电压： Vcom就是公共电压，液晶像素一边电极电压为源极驱动电压，另一边为公 共电极，公共电极电压是Vcom。这两个电压差决定了加在液晶分子上的电压 ，因此这个Vcom电压对最终的显示效果影响最大。是检修液晶屏幕图像故障 必须首要测量的电压
• 36脚～58脚是送往栅极驱动电路的栅极驱 动信号。38脚是：栅极驱动电路的垂直位 移起始信号STV（重复频率是场频），58 脚是：栅极驱动电路的垂直位移结束信号 STV_R。 • 36脚的VGOFF和37脚的VGON是把 VGHP直流电压形成规定标准（时间标准、 幅度标准）液晶屏栅极触发脉冲（VGH） 的控制信号
• 基准电压VREF产生电路；这个电路是一个由精密基准电 源控制器D1（KA431）、电 • R53、R54、R55、R56分压电路及VDA供电组成的稳 压电源电路。 • 只要改变R54、R55、R56分压电路的分压比值，就可以 获得小于VDA电压的任意稳压值的VREF电压输出 • 电阻分压电路R71～R89；由一串精密的电阻产生一系列 符合液晶屏透光度曲线的非线性变化的一组电压
• VDD电压的产生：VDD电压为2.5V，由TPS65161的20脚和18脚之间 的“开关”Q3及18脚外围的DP9、LP6、CP35组成 • VDA电压的产生：VDA电压是向伽玛电路提供产生伽玛校正电压的基 准电压，电压的幅度为13.5V • 电路由储能电感LP7、二极管DP6 及TPS65161的4脚和5脚内部的接 地MOS开关管组成 • 产生的过程是：主板电路提供的12V电压经过升压电路（Boost）变 换成为23V左右的电压VAA_FB经过控制开关QP1成为23V左右的 VAAP在经过RP24降压成为VDA电压 • RP2、RP3、RP4、RP5是输出电压的取样电阻，取样电压经1脚回 送到TPS65161的内部，经过和基准电压比较后控制开关管的占空比 ，达到控制输出电压VAA_FB稳压的目的。
• CM1682A的引脚5、6、7、8、10、11、12、13、 14、15是LVDS信号的输入端。目前一般 1366×768的分辨率的标清屏是输入8位5组差分 信号，其数据线名称为0- 0+，1- 1+，2- 2+， CLK- CLK+，3- 3+（LVDS 接口的信号也有6 位 4 组差分，如果是6 位屏就没有3- 3+这一组信号） 一共5对信号，这5对信号中；其中一对线是时钟 线（CLK+、CLK-），另四对是数据线（RX0+、 RX0-；RX1+、RX1-；RX2+、RX2-；RX3+、 RX3-）
• 液晶屏的作用就是控制由A偏振片透过的偏 振光；扭曲还是不扭曲；从而决定是否能 穿过B偏振片。液晶的分子在周边施加电场 和不加电场就可以控制分子扭转90度，同 时带动通过的光振动波扭转90度，使水平 的偏振波变成垂直的偏振波，或者使垂直 的偏振波变成水平的偏振波。就达到了用 电信号控制光线“亮”与“暗”的目的
液晶屏维修
液晶面板部分
液晶屏结构
什是偏振光
光的振动面只限于某 一固定方向的；垂直 的或水平的或其它方 向振动的；叫做偏振 光或线偏振光。
液晶屏的工作原理
• 液晶屏内部电路主要组成有“时序转换电路”、“列驱动电路”、 “行驱动电路”等组成。 • “时序转换电路”：是把电视机送来的数字图像信号进行分解、重新 组合，变成为液晶行、列驱动电路所需要的控制信号、数据信号和辅 助信号；分别送往液晶屏的“列驱动电路”和“行驱动电路”。 • “列驱动电路”：把时序转换电路送来的列控制信号和图像数据信号； 经过取样、存储、极性变换、D/A变换、灰度形成最终形成一行一行 并行的液晶屏驱动的模拟像素信号；在行同步脉冲控制下；一行一行 的加到液晶屏列电极线上 • 。“行驱动电路”：在“时序转换电路”的控制下，把行驱动脉冲逐 个的加到行电极上
• Vcom电压的获取； • Vcom电压是一个稳定的直流电压，其电压的稳定度决定了液晶屏 在重现图像时亮度是否稳定，一般的液晶屏；Vcom电压在6V至7V之 间这个范围之内（基本上是伽马校正电压最大值的一半左右），在 TCON电路中；Vcom电压是由基准电压（VREF）经过分压电路分压 获得，由于是液晶屏的公共电极，分压后的Vcom电压极易因为图像 内容的变化而波动，所以Vcom电压也必须经过伽马缓冲电路EC5575 缓冲后再加到液晶屏的Vcom电极，在原理图中EC5575(U6)的39脚即 为分压后Vcom电压的输入端（图纸标注为 VSCM）,EC5575(U6)的 47脚即为缓冲后就一定负载能力的Vcom电压输出端（U6 缓冲电路实 际就是一个类似 射随器的电流放大电路，具有很小的输出阻抗，不管 负载如何变化，输出电压基本稳定不变）。
• 在集成电路上有一个LVDS信号的选择端子 （引脚），符号是：SELLVDS或LVDS OPTION, CM1682A的23脚 SELLVDS就 是输入信号VESA格式及JEIDA格式的选择 端子，此端子悬空或接地是VESA格式，接 高电平是JEIDA格式，在维修的过程中，换 屏、换板一定要注意此问题
• VGH电压和VGL电压的产生采用了电荷泵 电路来完成的。 • 什么是“电荷泵“电路？ • 电荷泵电路就是利用电容作为储能元件的 DC-DC变换电路
•
VGH电压是加到液晶屏行电极线上正脉冲电压的幅度；VGH幅度的 脉冲电压是由；TPS65161及外围电路产生的VGHP直流电压经过转 换而得到的 • VGHP电压产生电路； • TPS65161的（10）脚及外围元件CP18、DP5（双二极管封装） 、CP19组成一个正电压电荷泵电路，VGHP电压是由TPS65161的（ 10）脚输出的脉冲和DP5下面二极管正极端的VAAP电压在CP18、 DP5、CP19组成正电压电荷泵电路的叠加下产生的。原理图中的 RP19、RP20是输出VGHP电压的取样分压电路，取样电压回送至 TPS65161的（14）脚，进行输出VGHP电压的稳压及幅度调整。
