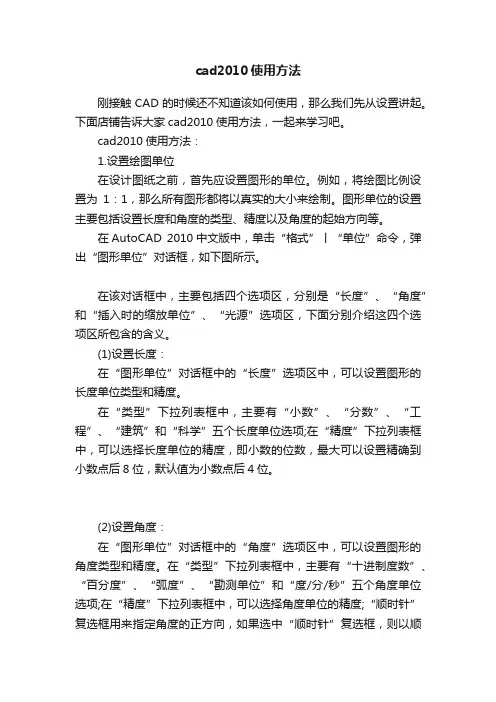

cad2010使用方法刚接触CAD的时候还不知道该如何使用,那么我们先从设置讲起。

下面店铺告诉大家cad2010使用方法,一起来学习吧。

cad2010使用方法:1.设置绘图单位在设计图纸之前,首先应设置图形的单位。

例如,将绘图比例设置为1:1,那么所有图形都将以真实的大小来绘制。

图形单位的设置主要包括设置长度和角度的类型、精度以及角度的起始方向等。

在AutoCAD 2010中文版中,单击“格式”丨“单位”命令,弹出“图形单位”对话框,如下图所示。

在该对话框中,主要包括四个选项区,分别是“长度”、“角度”和“插入时的缩放单位”、“光源”选项区,下面分别介绍这四个选项区所包含的含义。

(1)设置长度:在“图形单位”对话框中的“长度”选项区中,可以设置图形的长度单位类型和精度。

在“类型”下拉列表框中,主要有“小数”、“分数”、“工程”、“建筑”和“科学”五个长度单位选项;在“精度”下拉列表框中,可以选择长度单位的精度,即小数的位数,最大可以设置精确到小数点后8位,默认值为小数点后4位。

(2)设置角度:在“图形单位”对话框中的“角度”选项区中,可以设置图形的角度类型和精度。

在“类型”下拉列表框中,主要有“十进制度数”、“百分度”、“弧度”、“勘测单位”和“度/分/秒”五个角度单位选项;在“精度”下拉列表框中,可以选择角度单位的精度;“顺时针”复选框用来指定角度的正方向,如果选中“顺时针”复选框,则以顺时针方向为正方向,在默认情况下,以逆时针方向为正方向。

单击“图形单位”对话框中的“方向”按钮,弹出如下图所示的“方向控制”对话框,在该对话框中,可以设置角度的基准方向。

其中,可以选择东、北、西或南方向为零度的方向;也可以选中“其他”单选按钮,此时“角度”文本框被激活,可在该文本框中输入零度方向与X轴正方向的夹角数值。

在选中“其他”单选按钮后,还可以单击“拾取角度”按钮返回到绘图区,通过选取两个点来确定基准角度为0°的方向。

CAD操作技巧全攻略个必备的快捷键总汇

CAD操作技巧全攻略个必备的快捷键总汇

CAD操作技巧全攻略个必备的快捷键总汇CAD操作技巧全攻略:个人必备的快捷键总汇CAD(计算机辅助设计)是现代工程设计中广泛使用的一种工具。

无论是建筑设计、机械设计还是其他领域,CAD的应用都无可替代。

然而,针对CAD的操作技巧并不是每个人都能轻松掌握的。

本文将为大家详细介绍一些CAD操作的技巧和快捷键,帮助你提高工作效率并成为一名合格的CAD设计师。

一、基础操作技巧1. 放大和缩小视图在CAD软件中,你可以使用快捷键来放大或缩小画面。

常见的操作是使用鼠标滚轮向前滚动来放大画面,向后滚动来缩小画面。

此外,你还可以使用“+”和“-”键来实现放大和缩小的功能。

2. 平移视图当你需要在CAD中平移视图时,可以按住鼠标中键并拖动来移动视图。

这种方式比使用滚动条或者导航栏更方便快捷。

3. 选择对象在CAD中,我们经常需要选择特定的对象进行操作。

你可以使用鼠标或键盘的快捷键来选择对象。

按住Shift键并单击鼠标左键可以进行多选择,按住Ctrl键并单击可以取消已选择的对象。

二、常用快捷键1. 绘图命令- 直线命令:L- 矩形命令:R- 圆命令:C- 弧命令:A- 多边形命令:PL2. 修改命令- 剪切命令:TRIM- 移动命令:MOVE- 旋转命令:ROTATE- 缩放命令:SCALE- 镜像命令:MIRROR 3. 查看命令- 首选项设置:OPTIONS - 追踪设置:OSNAP- 图层管理:LAYER- 显示/关闭网格:GRID- 过滤对象:FILTER三、效率提升技巧1. 使用快捷键了解并熟练掌握CAD软件的快捷键是提高工作效率的关键。

通过使用快捷键,你可以在操作中省去繁琐的鼠标点击,并且可以快速切换不同的命令。

2. 利用自定义工具栏CAD软件通常支持自定义工具栏和快捷菜单。

你可以根据自己的工作需求,将常用的工具和命令添加到自定义工具栏中,以便快速访问和使用。

3. 使用命令别名CAD软件允许用户为常用的命令设置别名,并通过键盘输入别名来执行命令。

AutoCAD2010使用技巧20条-工程

AutoCAD2010使用技巧20条-工程

AutoCAD2010使用技巧20条-工程
下面介绍AutoCAD2010使用技巧:
掌握这些小技巧能大大提高AutoCAD的绘图速度:
1、用TAB键自动补齐AutoCAD命令和变量;
2、下箭头方向键查看在AutoCAD中使用过的命令;
3、状态栏快速定制捕捉等设置;
4、Ctrl+9打开和关闭AutoCAD命令行显示;
5、使用Ctrl键复制布局;
6、用鼠标右键单击命令行,可以执行最近使用过的命令;
7、TAB在多个可能的捕捉选项之间切换;
8、Ctrl+0可使屏幕简洁,提高AutoCAD软件运行速度;
9、最大化布局中的视口编辑对象,不用担心比例或者视图的改变;
10、SCALELISTEDT定置比例,删除不需要的比例;
11、变量Taskbar为1,打开AutoCAD文件显示在Windows任务栏上;
12、将图块拖到工具面板上;
13、锁定工具栏和工具面板;
14、从设计中心将文件的图块放置到工具面板上;
15、Ctrl+A选中所有的对象;
16、ESC或者按右下键,然后释放,清除对象的选择;
17、选择对象时,错选了对象,只要按下Shift(或者在命令行输入remove),再选择该对象就可以去掉选错的对象;
18、SETBYLAYER快速将对象的颜色、线型以及线宽设置为按层;
19、按下Shift可选择多个HOT夹点;
20、LAYDEL强大的图层删除工具,,
工程
《AutoCAD2010使用技巧20条》(https://www.)。

cad使用技巧大全

cad使用技巧大全

cad使用技巧大全CAD使用技巧大全。

CAD(Computer Aided Design)是一种广泛应用于工程设计领域的计算机辅助设计软件,它能够帮助工程师和设计师们更高效地完成各种设计工作。

在日常工作中,掌握一些CAD使用技巧能够提高工作效率,让设计工作更加精准和专业。

本文将为大家介绍一些常用的CAD使用技巧,希望能够对大家有所帮助。

一、合理设置工作空间。

在使用CAD软件进行设计工作时,合理设置工作空间是非常重要的。

首先,我们可以根据自己的习惯和工作需求,调整CAD软件的界面布局,将常用的工具栏和面板放置在便于操作的位置,以提高工作效率。

其次,合理设置视图和显示模式,可以让我们更清晰地观察设计图纸,准确地进行绘图和编辑。

二、熟练掌握快捷键。

CAD软件提供了丰富的快捷键操作功能,熟练掌握这些快捷键可以大大提高工作效率。

例如,Ctrl+C和Ctrl+V可以快速复制和粘贴图形对象,Ctrl+Z可以撤销操作,Ctrl+S可以快速保存文件等。

在日常设计工作中,熟练使用这些快捷键能够让我们更加流畅地完成各种操作。

三、灵活运用图形编辑工具。

CAD软件提供了丰富的图形编辑工具,如直线、圆弧、多边形等,我们可以根据设计需求灵活运用这些工具进行绘图和编辑。

同时,CAD软件还提供了各种图形变换和修饰功能,如镜像、旋转、拉伸等,我们可以通过这些功能对设计图形进行精细化处理,使设计更加美观和精准。

四、合理使用图层管理功能。

在CAD设计中,图层管理是非常重要的一环。

通过合理使用图层管理功能,我们可以将不同类型的图形对象分别放置在不同的图层上,以便于后续的编辑和管理。

同时,图层管理功能还可以帮助我们控制图形对象的显示和隐藏,使设计图纸更加清晰和易于观察。

五、学会利用参考和辅助线。

在CAD设计过程中,我们经常需要依据一些参考和辅助线进行绘图和编辑。

CAD软件提供了丰富的参考和辅助线工具,如网格、标尺、基准线等,我们可以通过这些工具来辅助绘制和编辑设计图形,使设计更加精准和规范。

cad使用技巧大全

cad使用技巧大全

cad使用技巧大全CAD使用技巧大全。

CAD软件在工程设计和制图中有着广泛的应用,掌握一些CAD使用技巧可以提高工作效率,让设计更加精准和专业。

下面将介绍一些CAD使用的技巧和注意事项,希望对大家有所帮助。

1. 熟练掌握基本操作。

在使用CAD软件时,首先要熟练掌握基本的操作技巧,包括绘图、修改、缩放、移动、复制等功能的快捷键和操作方法。

只有熟练掌握了这些基本操作,才能更加高效地进行设计工作。

2. 合理设置工作环境。

在使用CAD软件进行设计时,合理设置工作环境可以提高工作效率。

可以根据自己的习惯,将常用的工具栏、命令栏、图层管理等功能进行布局和设置,以便快速访问和使用。

3. 掌握准确绘图方法。

CAD软件的绘图功能非常强大,但在绘图时需要注意准确性。

在进行绘图时,可以利用CAD软件提供的辅助工具,如网格、吸附、对象捕捉等功能,以确保绘图的准确性和精度。

4. 熟练使用图层管理功能。

图层管理是CAD设计中非常重要的一环,熟练使用图层管理功能可以使设计更加清晰和易于修改。

在进行设计时,可以根据需要合理设置图层,将不同的元素分别放置在不同的图层上,以便于后期的修改和管理。

5. 注意文件的组织和命名。

在进行CAD设计时,要注意文件的组织和命名,将不同的设计文件进行合理的分类和命名,以便于查找和管理。

可以根据项目的不同,将设计文件进行分类存放,并采用清晰明了的命名方式。

6. 学会使用CAD的快捷键。

CAD软件提供了丰富的快捷键功能,熟练掌握这些快捷键可以大大提高工作效率。

可以通过查阅相关资料或者在实际操作中积累经验,逐渐掌握和应用这些快捷键。

7. 注意设计的精度和比例。

在进行CAD设计时,要注意设计的精度和比例,确保设计的准确性和合理性。

可以通过设置CAD软件的参数和单位,以及合理的缩放比例,来保证设计的精度和比例。

8. 学会利用CAD软件的高级功能。

除了基本的绘图和修改功能外,CAD软件还提供了许多高级功能,如三维建模、渲染、动画等。

精通CAD的10个技巧 从入门到高级

精通CAD的10个技巧 从入门到高级

精通CAD的10个技巧:从入门到高级CAD(计算机辅助设计)软件是现代工程设计中不可或缺的工具之一。

它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。

无论您是初学者还是有一定经验的CAD用户,下面是10个精通CAD的技巧,帮助您从入门到高级的使用。

1. 控制视图:熟悉CAD软件中的视图控制功能是非常重要的。

学会使用缩放、平移和旋转等操作来调整和查看图纸或模型,可以提高您的工作效率。

快捷键和鼠标操作是掌握这些技巧的关键。

2. 利用层:将图形元素组织到不同的层中可以更好地管理和控制绘图。

合理设置和使用层,可以简化图纸的修改和管理过程。

确保为每个图层分配适当的颜色和线型,以便更清晰地看到图形。

3. 使用块:块是重复使用的图形元素,如标准符号、常见图标等。

将这些元素定义为块,并在需要时插入,可以大幅简化绘图过程。

了解块编辑和属性定义等相关工具,将帮助您更高效地使用块。

4. 学会使用快捷键:熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。

通过学习和记忆常用操作的快捷键,您不再需要频繁切换到菜单栏或工具栏,大大提高了工作流程的连续性。

5. 制图标准:CAD软件使用的是标准的图形符号和尺寸约定。

了解并应用所使用的制图标准,如ISO标准或ASME标准,可以确保您的绘图和设计在全球范围内都能被正确理解和使用。

6. 设备和模板:配置好适用于您所从事领域的设备和模板是一项重要任务。

根据需要设置图纸的比例、尺寸和单位,以及自定义缺省图层和图形样式等。

将您经常使用的设置保存为模板,将极大地减少创建新图纸时的时间和工作量。

7. 使用 CAD 工具组:CAD软件通常提供许多强大的设计工具和功能。

学会使用绘制线段、多边形、圆弧等基本工具,以及构建复杂曲线和曲面的高级工具,这将增强您的设计能力。

8. 尺寸和注释:尺寸和注释是绘图中必不可少的部分。

确保准确、规范和清晰地标注尺寸和注释,以便其他人能理解您的设计意图。

CAD使用技巧

CAD使用技巧

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:从左往右拖拽选中实线框内的物体,框选:从右往左拖拽选中虚线框内的物体和交叉的物体,1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:autocad支持无限次撤销操作,单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

1.5、经常查看命令区域的提示,按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条,在使用三维算量往往不需要使用,因此已把该工具条隐藏。

为了了解cad概念,以下介绍几个基本的命令。

2.1绘制直线:单击工具条直线命令或在命令行中输入L,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C闭合。

举例:绘制一个三角形的三个边:命令行输入:L 回车指定第一个点:单击一点:回车。

重复单击另一点,回车。

输入:C回车。

直线闭合,形成一个三角形。

2.2绘制多段线:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

输入:L,切换到绘制直线,单击一点,绘制一段直线。

输入:A,绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱,来选择该多段性即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

我的10年CAD使用技巧(转)翻过很多CAD的教材,觉得如果对照那些教材学习CAD的话,确实都能够在一定程度上掌握这个软件,如果到设计院或事务所,也都能勉勉强强的开始画图。

但是,我觉得这远远不够,从书本到实战,还有一大段距离。

本人早年毕业于同济,目前早已是一级注册建筑师,在公司里照看着一大堆的小朋友。

虽然这些小朋友都能够完成绘图和简单的设计工作,但我感觉距离真正的掌握和运用CAD,还有很多距离。

至于公司里的其他专业,更可以用惨不忍睹来形容。

因此,我将连续编写有关CAD的一系列的心得体会,将会在我公司的刊物上发表,同时,我也在这里发表,以飨大家。

AUTOCAD使用心得连载之使用的三个基本方面目前,我公司的设计文件,特别是图纸,都是用AUTOCAD软件绘制的。

但是,现在还有很多人对CAD并不是非常熟悉,或者说使用起来并非得心应手,以至于效率并不是很高,可以说,在我们公司,绘制同样的一张图纸,速度快的和慢的在耗时上可能会相差好几倍。

同时,每个人绘制出来的图纸看上去感觉都不经相同,有些图纸看上去一目了然、清晰漂亮,而有些图纸不但表达不清,过分点可以用惨不忍睹来形容。

从本期工程设计开始,本人会将十几年绘图经验的点点滴滴作为连载,以飨大家,希望对大家能有所借鉴,从中能吸取一二,养成良好的绘图习惯、提高绘图速度。

同时,本人也希望这是抛砖引玉,借助这个机会和载体,能够使得大家对CAD的使用展开一次交流和讨论,相互提高。

另外,因为本人是建筑专业的,对其他专业不胜了解,因此,今后的举例将主要是和建筑专业有关的,希望大家能举一反三。

不知大家认为,使用CAD画图,最重要的是什么?对这个问题,每个人都有可能理解不同,但在我看来,最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计,不管是什么专业、什么阶段,实际上都是要将某些设计思想或者是设计内容,表达、反映到设计文件上。

而图纸,就是一种直观、准确、醒目、易于交流的表达形式。

所以我们完成的东西(不管是最终完成的设计文件,还是作为条件提交给其他专业的过程文件,一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提,我们就应该明白,好的计算机绘制的图纸应该具有以下两个特征:清晰、准确。

清晰:我们要表达的东西必须清晰,好的图纸,看上去一目了然。

一眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚,互不重叠……。

除了图纸打印出来很清晰以外,在显示器上显示时也必须清晰。

图面清晰除了能清楚的表达设计思路和设计内容外,也是提高绘图速度的基石。

准确:200宽的墙体不能画成240;留洞不能尺寸上标注的是1000X2000,而实际量量是1250X2100;更常见的错误是分明是3000宽的一条线,量出来却是2999.87。

制图准确不仅是为了好看,更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特别是在图纸修改时。

我们在使用CAD绘图时,无时无刻都应该把以上两点铭刻在心。

只有做到这两点,才能够说绘图方面基本过关了。

图面要“清晰”、“准确”,在绘图过程中,同样重要的一点就是“高效”了。

能够高效绘图,好处不用多说,如果每人都能提高20%的绘图效率,可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。

在CAD软件中,除了一些最基本的绘图命令外,其他的各种编辑命令、各种设置定义,可以说都是围绕着清晰、准确、高效这三方面来编排的。

我们在学习CAD中的各项命令、各种设置时,都要思考一下,它们能在这三个方面起到那些作用;在使用时应该注重什么;在什么情况和条件下,使用这些命令最为合适。

第一次就和大家谈这些,关键是要每位同仁都认识到“清晰”、“准确”这两点的重要性(“高效”这一点,大家平常都认识得到,而且也都在努力提高,而“清晰”“准确” ,就我平时的观察,还有很多同仁都还没能够认识,或者说还没放到足够的重视程度上来)。

如果大家有什么不同看法和其他高见,希望能够一起交流。

在今后,我将从不同的角度、方面来给大家分享如何在制图过程中,能够清晰、准确、高效。

上次,我们探讨了AUTOCAD软件使用的三个最基本的原则,“清晰”、“准确”、“高效”。

可能大家觉得有点虚,从这一次开始,我们就开始来实战了。

接到一个任务,准备开始画图了,不知各位第一步做什么。

可能有很多人,直接就开始画图,但这不正确。

应该是进行各种设置,包括图层、线形、字体、标注等等。

进行各方面的设置是非常必要的,只有各项设置合理了,才为我们接下来的绘图工作打下良好的基础,才有可能使接下来“清晰”、“准确”、“高效”。

首先来谈谈图层。

可以说,图层的定义,是整个 AUTOCAD软件最为关键的设置,而我发现,我们公司的员工图层设置清晰条例的并不多。

有时候打开某些同事的DWG图纸,一看,几十个图层,再一看,大部分图元都是在0层上,不禁哭笑不得。

至于应该在不同的图层上的在一个图层上了,应该在一个图层上的又不在一个图层上,类似的问题比比皆是。

图层的设置有哪些原则呢?第一,在够用的基础上越少越好。

不管是什么专业,什么阶段的图纸,图纸上所有的图元可以用一定的规律来组织整理。

比如说,建筑专业的图纸,就平面图而言,可以分为:柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。

也就是说,建筑专业的平面图,就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层,然后,在画图的时候,分别应该在哪个类别的,就把该图元放到相应得图层中去。

只要图纸中所有的图元都能有适当的归类办法了,那么图层设置的基础就搭建好了。

但是,图元分类是不是越细越好呢?不对。

比如说,建筑平面图上,有门和窗,还有很多台阶、楼梯等的看线,那是不是就分成门层、窗层、台阶层、楼梯层呢?不对。

图层太多的话,会给我们接下来在绘制过程中反而造成不便。

就像门、窗、台阶、楼梯,虽然不是同一类的东西,但又都属于看线,那么就可以用同一个图层来管理。

因此,图层设置的第一原则是在够用的基础上越少越好。

两层含义,1、够用;2、精简。

每个专业的情况不一样,大家可以自己琢磨,怎么样是相对最合理的。

第二, 0层的使用。

很多同事喜欢在0层上画图,因为0层是默认层,白色是0层的默认色,因此,有时候看上去,显示屏上白花花一片。

这样做,绝对不可取。

0层上是不可以用来画图的,那0层是用来做什么的呢?是用来定义块的。

定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。

第三,图层颜色的定义。

图层的设置有很多属性,除了图名外,还有颜色、线形、线宽等。

我们在设置图层时,就要定义好相应的颜色、线形、线宽。

现在很多同事在定义图层的颜色时,都是根据自己的爱好,喜欢什么颜色就用什么颜色,这样做并不合理。

图层的颜色定义要注意两点,一是不同的图层一般来说要用不同的颜色。

这样做,我们在画图时,才能够在颜色上就很明显的进行区分。

如果两个层是同一个颜色,那么在显示时,就很难判断正在操作的图元是在哪一个层上。

图层颜色定义的第二点是,颜色的选择应该根据打印时线宽的粗细来选择。

打印时,线形设置越宽的,该图层就应该选用越亮的颜色;反之,如果打印时,该线的宽度仅为0.09mm,那么该图层的颜色就应该选用8号或类似的颜色。

为什么要这样?这样可以在屏幕上就直观的反映出线形的粗细。

举个例子,大家看附图。

柱子层(ZU)和墙层(WA)打印出来是最粗的,那么一个用黄色,一个用青色,这两个颜色在AUTOCAD中是比较亮的。

填充层(h)和家具层(fur)在打印时线宽定义为0.13mm,那么,在选择颜色时,也用较暗的8号和83号色。

这样做的好处,大家在使用中,慢慢体会。

另外,白色是属于0层和DEFPOINTS层的,我们不要让其它层使用白色。

第四,线形和线宽的设置。

在图层的线形设置前,先提到LTSCALE这个命令。

一般来说,LTSCALE的设置值均应设为1,这样在进行图纸交流时,才不会乱套。

常用的线形有三种,一是Continous连续线,二是ACAD_IS002W100点划线,三是ACAD_IS004W100虚线。

象以前14版CAD时用到的hidden、dot等,不建议大家使用。

线宽的设置又有讲究了。

一张图纸是否好看、是否清晰,其中重要的一条因素之一,就是是否层次分明。

一张图里,有 0.13的细线,有0.25的中等宽度线,有0.35的粗线,这样就丰富了。

打印出来的图纸,一眼看上去,也就能够根据线的粗细来区分不同类型的图元,什么地方是墙,什么地方是门窗,什么地方是标注。

因此,我们在线宽设置时,一定要将粗细明确。

如果一张图,全是一种线宽还能够用马马虎虎看得过去来形容的话,门窗线比墙线还粗就可以说是错误了。

另外还有一点,我们要注意。

现在我们打图有两种规格,一是按照比例打印,这时候,我们的线宽可以用0.13\0.25\0.4这种粗细规格。

如果我们是不按照比例打印A3规格,这时候线宽设置要比按比例的小一号0.09\0.15\0.3,这样才能使小图看上去清晰分明。

图层设置时,主要有以上几方面要注意的地方。

另外,在画图时,也还有一点要注意,就是所有的图元的各种属性都尽量跟层走。

不要这根线是WA层的,颜色却是黄色,线形又变成了点划线。

尽量保持图元的属性和图层的一致,也就是说尽可能的图元属性都是Bylayer。

这样,有助于我们图面的清晰、准确和效率的提高。

以上是连载一和连载二,目前也就写了那么多(4000字),看看大家反应,回帖多的话,我将陆续的将后面的内容帖上来。

(估计写完的话,还有10000字)。

如果大家反应不好,以后就不再继续了。

希望大家多多支持鼓励。

前两天到苏州搞活动去了,回来后看到帖子已经置顶精华,回帖也很多,十分高兴。

回帖中,有两位提到我写的东西太浅了,的确如此。

我写这篇东西的目的,是让一个会用CAD软件的人,如何能够结合自己的工作,将CAD运用的更加合理。

所码的文字,也都是从这个角度出发。

因为,在我周围到最合理。

因此,我想我的这篇东西并非降龙十八掌,而是最为基础的运气吐纳。

对内功掌握透彻了,再练高深武功,自然水到渠成。

AUTOCAD使用心得连载之三--字体、标注的设置与CAD模版文件上次,我们探讨了AUTOCAD软件中图层设置的几个原则,接下来,我们再探讨一下其他几个我认为需要掌握的设置。

字体的设置(Style)。

在AUTOCAD软件中,可以利用的字库有两类。

一类是存放在AUTOCAD目录下的Fonts中,字库的后缀名为shx,这一类是CAD的专有字库,英语字母和汉字分属于不同的字库。

第二类是存放在WINNT或WINXP等(看系统采用何种操作系统)的目录下的Fonts中,字库的后缀名为ttf,这一类是windows系统的通用字库,除了CAD以外,其他,如Word、Excel等软件,也都是采用的这个字库。

相关文档
最新文档
