第一章作业
1 什么是电子测量，以下三种情况是否属于电子测量？ （1）用红外测温仪测温度 （2）利用压力传感器将压力转换成电压，再通过电压表 测量电压值以实现对压力的测量。 （3）通过频谱分析仪测量方波的频谱密度。 2 简述电子测量的内容、特点及分类。
第二章作业
1、某电压表的刻度为0～10V，在5V处的校准值为4.95V，求其绝对 误差、修正值、实际相对误差及示值相对误差。若认为此处的绝 对误差最大，问该电压表应定为几级？ 2、若测量10V左右的电压，手头上有两块电压表，其中一块量程为 150V，0.5级，另一块为15V，2.5级。选用哪一块测量更准确？ 3、题3图中电流表A1示值I1＝20mA，相对误差γ1＝±2％；电流表A示 3 3 A 20mA ±2 A 值I＝30mA，相对误差γ＝±2％，用I2＝I-I1的方法求I2，问最大可 能的相对误差γ2m是多少？ 4、用0.2级100mA的电流表与2.5级100mA的电流表串联起来测量电 流。前者示值为80mA，后者示值为77.8mA。 （1）若把前者作为标准表校验后者，则被校表的绝对误差是多少？ 应当引入的修正值是多少？测得值的实际相对误差是多少？ （2）如果认为上述结果为最大误差，则被校表的准确度等级应定为 多少？
第六章作业（续）
题7图
8、多线显示和多踪显示有何异同？ 9、简述数字存储示波器的组成和工作原理。
第六章作业（续）
10、XJ4360型示波器荧光屏显示的脉冲波形如题10图所 示。问： （1）当扫描速度为2µs/cm时，求信号频率？ （2）若信号频率为5kHz，求x轴每cm代表的时间。 （3）若信号频率为1kHz，扫描速度为0.5ms/cm，在水平 方向x＝10cm长度内能显示几个完整周期 11、某示波器的频率宽带fB＝100MHz，用它测量一方波 信号，屏幕显示波形的上升时间trx为10ns，试求被测方 波信号的实际上升时间trs是多少？ 12、用双踪示波器测量两个脉冲之间的时间间隔（题12 图），试写出测量步骤。
电子测量技术基础习题及解答(shb) 2

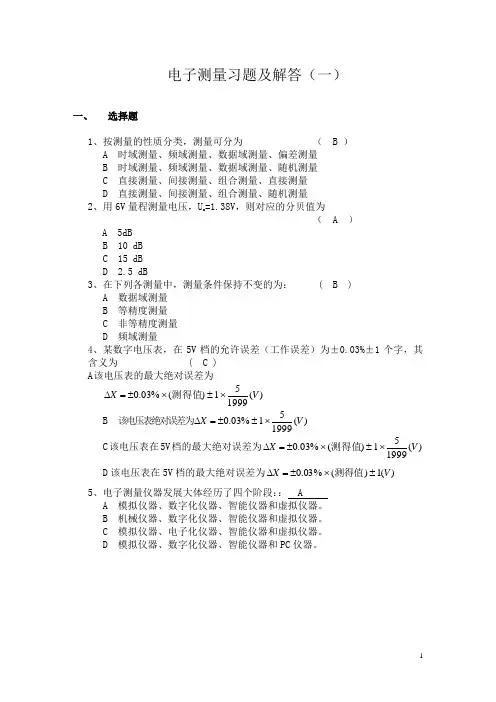

电子测量习题及解答（一）一、 选择题1、按测量的性质分类，测量可分为 （ B ） A 时域测量、频域测量、数据域测量、偏差测量 B 时域测量、频域测量、数据域测量、随机测量C 直接测量、间接测量、组合测量、直接测量D 直接测量、间接测量、组合测量、随机测量2、用6V 量程测量电压，U x =1.38V ，则对应的分贝值为 （ A ） A 5dBB 10 dBC 15 dBD 2.5 dB3、在下列各测量中，测量条件保持不变的为： ( B ) A 数据域测量 B 等精度测量 C 非等精度测量 D 频域测量4、某数字电压表，在5V 档的允许误差（工作误差）为±0.03%±1个字，其含义为 ( C ) A 该电压表的最大绝对误差为)(199951)(%03.0V X ⨯±⨯±=∆测得值B 该电压表绝对误差为)(199951%03.0V X ⨯±±=∆C 该电压表在5V 档的最大绝对误差为)(199951)(%03.0V X ⨯±⨯±=∆测得值D 该电压表在5V 档的最大绝对误差为)(1)(%03.0V X ±⨯±=∆测得值 5、电子测量仪器发展大体经历了四个阶段：： A A 模拟仪器、数字化仪器、智能仪器和虚拟仪器。
B 机械仪器、数字化仪器、智能仪器和虚拟仪器。
C 模拟仪器、电子化仪器、智能仪器和虚拟仪器。
D 模拟仪器、数字化仪器、智能仪器和PC 仪器。
图1.66、高频示波器常用图1.6所示的探头(虚线内部)检测被观测信号，探头里可调电容C 与电阻R 并联，与示波器的输入阻抗R i 、C i 构成补偿式分压器。
由于某种原因，补偿电容C 偏低，当输入标准方波信号时，显像管荧光屏上将显示下列哪一种波形 （ C ）7、用示波器观察信号时，下列叙述正确的是: （ C ） A 取样示波器可以观察高频信号B 取样示波器可以观察高速单次信号C 取样示波器可以观察高频周期信号D 高频信号只能用高速示波器观察8、在使用示波器探头时，下列叙述错误的是 （ D ） A 必须根据测试的具体要求来选用探头类型，如不能用电阻分压器探头去测量高频或脉冲电路。
电子测量技术课后题答案
④判断： 测量次数为 9 次，置信概率 99%，查表可得 G=2.32
GS (V ) = 2.32 × 0.13 = 0.30
比较可得无残差大于 0.30 的数据 1.4 解： ①平均值
∴测得数据无异常
1 n 1 X i = (52.953 + 52.959 + 52.961 + 52.950 + 52.955 + 52.950 + 52.949 + 52.954 + 52.955) ∑ n i =1 9 = 52.954 X =
计算扩展不确定度. 参考答案: A 类评定: u1=0.084KΩ B 类评定: u2=0.019KΩ 合成标准不确定度为: uc = u12 + u2 2 = 0.086 K Ω
v=u4/( u14/v1+ u24/v2) ≈ 9 扩展不确定度评定,按 t 分布处理, 概率可取 95%, 查 t 分布表得到包含因子 扩展不确定度评定 U95=K95 uc =2.26x0.086=0.19 KΩ 完整的测量结果为:R=(13.40±0.19) KΩ (K95=2.26,P=95%) Veff=9 1.11 解：y= x1 x2 ⋅ x 3 3 =x 1 ⋅ x 2
20ns / div ~ 0.5s / div 10 20ns / div 显示一个周期波形时，被测信号的周期范围为 × 10div ~ 0.5s / div × 10div 10 即20ns ~ 5s 1 1 ~ ，即50 MHz ~ 0.2 Hz 则被测信号的频率范围为 20ns 5s 带有扫描扩展“×10”功能的示波器，其Dt的总范围为 2.17 解：
《电子测量技术》模拟试题一
《电子测量技术》模拟试题一一、填空题（共10空，每空2分，共20分）1.电子测量的内容包括电信号能量参数的测量、___________、电路元件参数的测量及电子设备的性能指标测量。
答案：电信号特性参数的测量解析：电子测量的内容即为电子测量的对象，电信号的特性参数是电子测量重要的方面。
2.按测量的手续分类，电子测量的技术方法有：直接测量、__________和组合式测量。
答案：间接测量解析：直接测量、间接测量及组合测量属于电子测量技术在测量手续上的技术分类，大多数的测量实质上是间接测量。
3.测量的过程也是信号变换的过程，电子测量常用的几种变换有：量值变换、__________、参量变换、能量变换和波形变换等。
答案：频率变换解析：将信号（信息）进行变换是为了更好的测量，甚至是将一般不能测量的对象经过信号变换后而实现测量，频率变换就是将一种频率大小的信号转换为另一频率大小的信号。
4.用 1.5级、50mA的电流表测量某个电流值，则有可能产生的最大电流绝对误差为__________mA。
答案：±0.75解析：告诉了仪表的等级及量程，就可以根据引用相对误差的定义计算出量程内可能产生的最大绝对误差。
5.用电子计数器测量交流信号的频率，为了提高测量的准确度，对于高频信号应采用测频率的方法，对于低频信号应采用__________的方法。
答案：测周解析：使用哪种测量方法好，是按照±1误差的大小比较而确定的，±1误差的大小按各自的误差计算公式进行分析。
6.在交流电压模拟式测量中，根据电压表和被测信号参数的对应关系，常用的交流电压表有峰值电压表、__________和有效值电压表。
答案：均值电压表解析：确定是什么类型的交流电压表，是按照电压表内部检波方式决定的。
7.若两个交流电压的峰值相同，当用正弦波有效值刻度的峰值电压表分别测量时，电压表的读数__________。
答案：相等解析：正弦波有效值刻度的峰值电压表内部峰值检波器的输出正比于被测信号的峰值，表做好了，其检波系数就确定了。
电子测量技术基础章节练习题及答案
第1章习题答案1、选择题（单项选择题）(1) 在测量中，绝对误差与其真值之比称为 C 。
A. 示值误差B. 随机误差C. 相对误差D. 引用误差(2) 仪表指示值与实际值之间的差值称为 A 。
A. 绝对误差B. 相对误差C. 示值相对误差D. 引用误差(3) 仪器仪表的准确度等级通常是用 D 来表示。
A. 绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差(4) 测得信号的频率为0.0760MHz，这个数字的有效数字有 B 位。
A. 三B. 四C. 五D. 六(5) 测得信号的周期为2.4751μs，经整理保留三位有效数字，即为 C 。
A. 2.47μsB. 2.475μsC. 2.48μsD. 2.4751μs(6) 一定条件下，测量结果的大小及符号保持恒定或按照一定规律变化的误差称为 A 。
A. 系统误差B. 随机误差C. 粗大误差D. 绝对误差(7) 测量为8mA的电流时，若希望误差不超过0.2mA，则最好选用下列哪项方案？ AA. 在1.5级电流表的10mA量程上测量B. 在5.0级电流表的10mA量程上测量C. 在2.5级电流表的10mA量程上测量D. 在2.5级电流表的100mA量程上测量2、判断题（正确的在后面括号内打对号、错误的打叉号）(1) 测量结果就是指被测量的数值量。
（×）(2) 测量结果的绝对误差越小，测量结果就越准确。
（√）(3) 测量结果的绝对误差与修正值等值同号。
（×）(4) 测量结果的绝对误差就是误差的绝对值。
（×）(5) 在测量过程中，粗大误差又称偶然误差，是由仪器精度不够产生的。
（×）3、简答题(1) 什么是测量？答：测量是人类对客观事物取得数量概念的认识过程，测量结果是由数值(大小及符号) 和单位构成，没有单位的测量结果是没有物理意义。
(2) 什么是电子测量？答：应用各类现代电子测量仪器所进行的测量活动称之为电子测量。
电子测量技术课程答案
目录习题一 (1)习题二 (6)习题三 (16)习题四 (24)习题五 (30)习题六 (35)习题七 (37)习题八 (46)习题一1.1 解释名词：①测量；②电子测量。
答：测量是为确定被测对象的量值而进行的实验过程。
在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。
从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。
1.2 叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。
如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
例如，电阻器电阻温度系数的测量。
1.3 解释偏差式、零位式和微差式测量法的含义，并列举测量实例。
答：偏差式测量法：在测量过程中，用仪器仪表指针的位移(偏差)表示被测量大小的测量方法，称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法：测量时用被测量与标准量相比较，用零示器指示被测量与标准量相等(平衡)，从而获得被测量从而获得被测量。
如利用惠斯登电桥测量电阻。
微差式测量法：通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4 叙述电子测量的主要内容。
答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。
现代电子测量技术习题
04.06.2019
现代电子测量技术
3
如何理解“实时”频谱分析的含义？扫频式频谱仪为什么不 能进行实时频谱分析？
使用并行滤波式频谱分析仪来测量1MHz~10MHz的信号，如 果要求达到的频率分辨率为50KHz，共需要多少滤波器？
FFT分析仪为什么能够进行实时分析？ 在FFT分析仪中，频率分辨率和哪些因素有关？
04.06.2019
现代电子测量技术
4
电力系电信教研室习题习题iiiiii20201011现代电子测量技术如果被测正弦信号的周期为t扫描锯齿波的正程时间为t4回程时间可以忽略被测信号加在y输入端扫描信号加在x输入端试用作图法说明信号的显示过程
现代电子测量技术
习题III
赵志斌 电力系电信教研室
04.06.，扫描锯齿波的正程时间为T/4，回程时 间可以忽略，被测信号加在Y输入端，扫描信号加在X输入端，试用作图 法说明信号的显示过程。 2. 连续扫描电压的扫描正程是扫描逆程的4倍（不考虑扫描等待时间） ，要显示出频率为2kHz的正弦波4个周期的波形，请问连续扫描电压的频 率是多少？ 4．已知扫描电压正程、逆程时间分别为3ms和1ms，且扫描逆程不消隐， 试绘出荧光屏上显示出的频率为1kHz正弦波的波形图。 5．已知示波器最小时基因数为0.01s/div，荧光屏水平方向有效尺寸为 10div，如果要观察两个周期的波形，问示波器最高扫描工作频率是多少？ （不考虑扫描逆程、扫描等待时间） 6．若由于示波器增辉电路不良或对回扫的消隐不好，使得扫描正程和回 程在荧光屏上的亮度相差不多，画出下图被测信号及扫描电压在荧光屏 上合成的波形。
Vy
t
04.06.2019
Vx 现代电子测量技术
t 2
延迟线的作用是什么？
现代电子测量技术习题PPT学习教案
R3
（a）
（b）
（c）
（d）
C1
D
L2
R1 L1
R2
D
R4
R3
R4 C4
C3
R1
L2
D
L4
R3
第8页/共9页
2021/6/9
9
某台数字电压表的误差表达式为某台数字电压表的误差表达式为现用现用1000000v1000000v基本量程测量一电压得基本量程测量一电压得vvxx0799876v0799876v求此时的求此时的测量误差测量误差和相对误差和相对误差分析下面各种连接方法的共模抑制比分析下面各种连接方法的共模抑制比图中图中r1r21kr1r21kr310r310rcm0rcm0隔离阻抗隔离阻抗z1z2z3z1z2z3
第2页/共9页
2021/6/9
3
电压数字测量
rs Vs
r1
r2 r3
H
DVM
Z1
L 屏蔽壳
G
B
Z2
Z3
Vcm rcm
图1
第3页/共9页
2021/6/9
4
电压数字测量
rs Vs
r1
r2 r3
H
DVM
Z1
L 屏蔽壳
G B
Z3
Vcm rcm
图2
第4页/共9页
2021/6/9
5
ห้องสมุดไป่ตู้压数字测量
rs Vs
r1
现代电子测量技术习题
会计学
1
某台数字电压表的误差表达式为
0.003%Vx 0.002%Vm
现用1.000,000V基本量程测量一电压，得Vx=0.799,876V，求此时的 测量误差Δ，和相对误差γ
