汽车造型流程

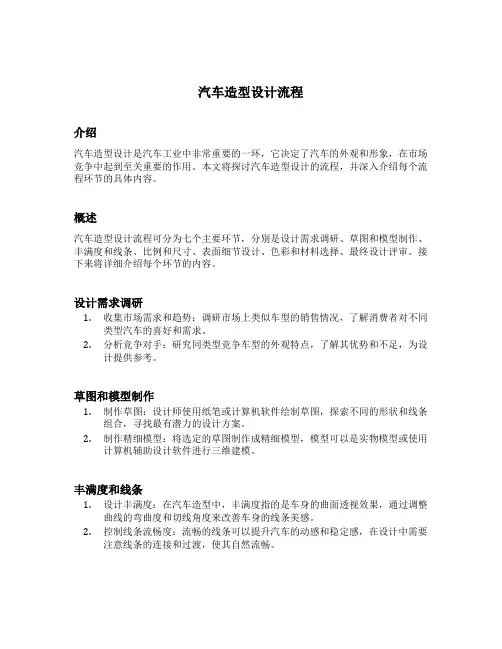

汽车造型设计流程
汽车造型设计流程介绍汽车造型设计是汽车工业中非常重要的一环，它决定了汽车的外观和形象，在市场竞争中起到至关重要的作用。
本文将探讨汽车造型设计的流程，并深入介绍每个流程环节的具体内容。
概述汽车造型设计流程可分为七个主要环节，分别是设计需求调研、草图和模型制作、丰满度和线条、比例和尺寸、表面细节设计、色彩和材料选择、最终设计评审。
接下来将详细介绍每个环节的内容。
设计需求调研1.收集市场需求和趋势：调研市场上类似车型的销售情况，了解消费者对不同类型汽车的喜好和需求。
2.分析竞争对手：研究同类型竞争车型的外观特点，了解其优势和不足，为设计提供参考。
草图和模型制作1.制作草图：设计师使用纸笔或计算机软件绘制草图，探索不同的形状和线条组合，寻找最有潜力的设计方案。
2.制作精细模型：将选定的草图制作成精细模型，模型可以是实物模型或使用计算机辅助设计软件进行三维建模。
丰满度和线条1.设计丰满度：在汽车造型中，丰满度指的是车身的曲面透视效果，通过调整曲线的弯曲度和切线角度来改善车身的线条美感。
2.控制线条流畅度：流畅的线条可以提升汽车的动感和稳定感，在设计中需要注意线条的连接和过渡，使其自然流畅。
比例和尺寸1.设计整体比例：汽车的比例决定了其外观的平衡性和协调性，要根据车辆类型和市场定位确定整体比例。
2.考虑乘客空间和货物空间：根据车型的用途和定位，合理安排乘客和货物空间的尺寸和布局。
表面细节设计1.设计车头和尾部：车头和尾部是汽车外观的重要组成部分，需要注重细节设计，如前格栅、大灯、保险杠、后尾灯等。
2.优化侧面视觉效果：通过设计车窗、车轮轮廓、车身线条等细节来增强车辆的整体美感和运动感。
色彩和材料选择1.色彩搭配：选择适合车型的颜色和配色方案，考虑消费者喜好和市场趋势。
2.材料选择：选择车身材料，并考虑材料的强度、重量、成本和可塑性，以满足设计要求和制造工艺。
最终设计评审1.评估设计方案：将设计方案进行评估和分析，综合考虑功能性、美观性、实用性等方面，选择最合适的设计方案。
汽车造型cas面校核流程
汽车造型cas面校核流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!汽车造型cas面校核流程是汽车设计中一个至关重要的步骤，通过该流程可以验证汽车外观设计的合理性和可行性。
汽车前期设计完整过程
设计成果展示准备
确定展示内容
根据设计阶段和目标，确定需要展示的设计成果，如草图、 效果图、模型等。
制作展示材料
根据展示内容，准备相应的展示材料，如PPT、展板、视 频等。
确定展示方式
选择适合的展示方式，如现场展示、线上展示等，确保展 示效果最佳。
设计汇报演示
准备汇报材料
根据汇报需求，准备相应的汇报材料，如 PPT、报告书等。
定稿标准
经过多次评审和调整后， 设计方案达到定稿标准， 满足企业战略和市场定 位要求。
定稿流程
组织最后一次内部评审 会议，确认设计方案无 误后，正式定稿并转入 下一阶段的生产准备。
文档整理
整理设计方案的全部资 料和文档，包括评审记 录、优化调整记录等， 以备后续生产和销售过 程中参考和使用。
06 知识产权保护与风险评估
特点
前期设计是汽车设计的关键阶段 ，决定了汽车的整体风格、性能 和品质，对后续开发工作具有指 导意义。
前期设计的重要性
01
品牌形象塑造
前期设计是品牌形象塑造的重要组成部分，通过独特的 设计语言和风格，传达品牌价值和理念。
02
市场竞争力提升
优秀的前期设计能够提升新车型的市场竞争力，吸引消 费者关注并促进销售。
产品定位与差异化
产品定位
根据市场调研和用户需求分析的结果，明确汽车产品的定位，包 括价格、品牌形象、目标消费群体等。
差异化策略
制定汽车产品的差异化策略，以区别于竞争对手的产品，提高市场 竞争力。
品牌战略
根据产品定位和差异化策略，制定相应的品牌战略，提升品牌知名 度和美誉度。
竞品分析
竞品选择
选择具有代表性的竞争对手产品，进行深入的比较和分析。
汽车造型设计流程
二维设计
二维设计的开始需要造型设计师根据前期输入创意的快速表达。
效果图是用来指导油泥模型、数字模型和做方 案展示用途，所以需要有精准的效果
三维造型
三维模型包括实体模型和数字模型两大类，实 体模型按照过程分为：小比例油泥模型、全尺 寸油泥模型、树脂模型等。数字模型主要有前 期的CAS模型和后期的A-class两种。
数字模型
CAS模型
A-class两种
样车试制
造型开发的 最后一个阶 段
内、外饰的色彩 设计，材质、面 料和图案设计
汽车造型设计流程
在汽车开发的整个周期和成本中，造型设计投入的人 力、物力、成本都是很少的，但这个步骤却至关重要， 是直接影响接下来的整个流程和产品最终市场销量的关 键一步。
造型设计过程
产品规划 二维设计 三维设计 样车试制
产品规划
价位、目标客户群、竞争车型、流行元素 总布置设计是预先对车内各部件以及乘员坐姿
样车制作
样车制作是造型开发的最后一个阶段，会将内、 外饰在同一个车体中表现出来。这个制作过程 还涉及到内、外饰的色彩设计，材质、面料和 图案设计等，能如实地体现车型制造出来之后 的状态。
造型设计过程
产品规划
价位 目标客户群 竞争车型 流行元素
二维设计
创意 草图 效果图
三维设计
实体模型
小比例油泥模型、 全尺寸油泥模型、 树脂模型等

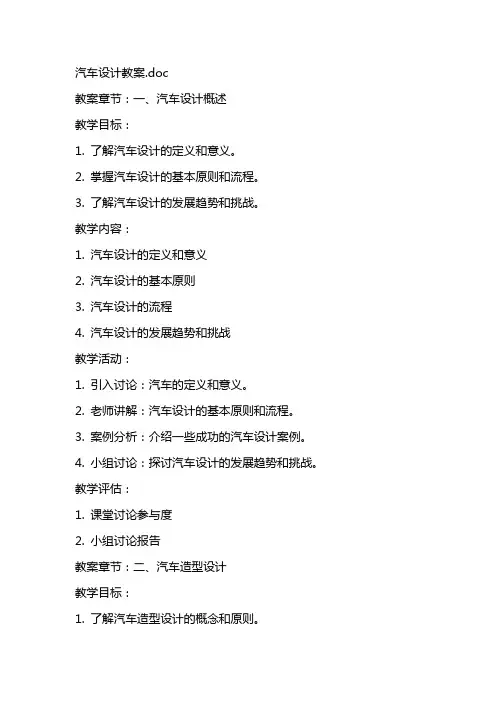

汽车设计教案
汽车设计教案.doc教案章节：一、汽车设计概述教学目标：1. 了解汽车设计的定义和意义。
2. 掌握汽车设计的基本原则和流程。
3. 了解汽车设计的发展趋势和挑战。
教学内容：1. 汽车设计的定义和意义2. 汽车设计的基本原则3. 汽车设计的流程4. 汽车设计的发展趋势和挑战教学活动：1. 引入讨论：汽车的定义和意义。
2. 老师讲解：汽车设计的基本原则和流程。
3. 案例分析：介绍一些成功的汽车设计案例。
4. 小组讨论：探讨汽车设计的发展趋势和挑战。
教学评估：1. 课堂讨论参与度2. 小组讨论报告教案章节：二、汽车造型设计教学目标：1. 了解汽车造型设计的概念和原则。
2. 掌握汽车造型设计的基本技巧和工具。
3. 了解汽车造型设计的发展趋势和挑战。
教学内容：1. 汽车造型设计的概念和原则2. 汽车造型设计的基本技巧和工具3. 汽车造型设计的发展趋势和挑战教学活动：1. 引入讨论：汽车造型设计的概念和原则。
2. 老师讲解：汽车造型设计的基本技巧和工具。
3. 案例分析：介绍一些成功的汽车造型设计案例。
4. 小组讨论：探讨汽车造型设计的发展趋势和挑战。
教学评估：1. 课堂讨论参与度2. 小组讨论报告教案章节：三、汽车结构设计教学目标：1. 了解汽车结构设计的概念和原则。
2. 掌握汽车结构设计的基本技巧和工具。
3. 了解汽车结构设计的发展趋势和挑战。
教学内容：1. 汽车结构设计的概念和原则2. 汽车结构设计的基本技巧和工具3. 汽车结构设计的发展趋势和挑战教学活动：1. 引入讨论：汽车结构设计的概念和原则。
2. 老师讲解：汽车结构设计的基本技巧和工具。
3. 案例分析：介绍一些成功的汽车结构设计案例。
4. 小组讨论：探讨汽车结构设计的发展趋势和挑战。
教学评估：1. 课堂讨论参与度2. 小组讨论报告教案章节：四、汽车动力系统设计教学目标：1. 了解汽车动力系统的概念和重要性。
2. 掌握汽车动力系统设计的基本原理和流程。
汽车整车全装四大工艺流程
在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)1、冲压工艺冲压是所有工序的第一步。
先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。
每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。
b、冲压工序可分为四个基本工序：冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。
因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。
2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。
汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。
装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
汽车造型设计流程中a级曲面的探析
车辆工程技术28车辆技术0 引言 A级曲面称为Class-Asurface。
A级曲面表示对曲面品质有很高要求或有特殊要求的曲面类型。
这种高质量的表面外观的特点是表面外观平滑，光线反射时表面必须平滑，避免突然突起或下陷等缺陷。
随着A面首次在汽车产业引进，逐渐发展到家电、手机、卫生机构等行业。
A面目前在定义上具有不统一的标准，国内制造商在设计和检查时具有自己的标准，因此，一个更广泛使用的定义是，要更改相邻曲面之间间距小于0.005mm，且接触率小于0.05度、曲率小于5%的曲面，曲面必须满足最小G2连续性。
1 A面的造型原理 曲面是构建模型的基础，这种曲面是基于NURBS（Non-UniformRationalB-Splines）即非均匀有理B样条曲线，它是一种描述曲面的方式。
包含四个基本要素：Degree（阶数）、ControlPoints（控制点），Knots（节点）和EvaluationRule（评定规则）。
其中重要的概念是参数连续和几何连续性。
参数连续性是将函数的连续性用到曲线曲面的结果，即用其来度量曲线曲面的光滑性和连续性。
几何连续性，曲线曲面拼接的连续性可以分为G0位置连续，表现出来特点是表面有很尖凸的接缝，只保持面与面接触的关系；G1切线连续，表现出来特点是面接处出现中断感觉曲率发生突变；G2曲率连续，表现出来的特点则视觉效果光滑顺畅，这通常是制作光滑表面和A面的基本要求。
G3、G4则是更为平滑连续的效果，对曲线曲面的质量要求更高，通常高可见区域的A面需要达到G3曲率连续。
2 A级曲面 A级曲面（Class-Asurface）高质量的外观数据，包括但不限于数学定义或严格的指标，根据每个主机工厂标准，可以简单地说明为非常简单但完美的曲面。
A级曲面的基本要求是曲面之间的连续性。
要使对象曲面具有平滑的环境反射，在数学上定义曲面之间的G2连续性，但有时即使达到连续性，也不一定可以称为A级曲面。
汽车外型造型工作流程课件
灵感。 又或者在随手勾画中得到新的
手绘草图
思路＋理念 这一阶段主要实为了把设计师的
用更细腻的手法表现出来，加入细描绘和色彩
通过精致的绘画表达这款车的直观感受和立体效果。这是汽车设计的重要环节之一。
观感评估：1/4油泥模型制作
P2—P3阶段：数模制作阶段。1：1模型已经评审完成，整车造型包括大部分的细节 都已确定。此时的更改基本上是因为工程原因造型会有较小的调整，原则上此时的更 改应该量小，且更改范围小（只限于零件小于总成件的更改）。零件的更改如牵涉到 造型，项目组需及时通知设计师和相关工程师一起讨论解决方案，得出几个几方都能 接受的方案后以报告的形式，分析说明各方案的可行性，和各工程系统工程师和造型 设计师的具体建议，以及对各系统的影响利弊权重，提交给经管会（陆总）审批决定。 其他院级单位提出的仅仅是造型方面的更改，原则上不同意更改，因为这是在P2节 点就需要完成的工作。如果是其他原因的更改牵涉到造型更改，按照上面示意图操作： 非研究院部提出造型更改流程示意图 。 P3—SOP阶段：此阶段原则上基本不允许项目或其他部门提出任何的造型更改。如 有特例，请项目管理部考核提出部门，并按照P2-P3接点的实施办法执行。
2．具体实施办法： P1—P2阶段：造型效果图单一主题方案已经选定，制作1:1模型阶段。本阶段由效果图转 化为模型，加上工程可行性充分的分析结果和法规要求，更改的内容和更改量会比较大， 在不影响造型概念主题和整车基本参数（如整车长宽高，轴距，总布置尺寸）的情况下， 造型和项目组基本允许此类更改，在P2节点评审时将更改内容进行汇总并向经管会汇报 审批；如果更改内容影响整车造型概念主题和整车基本参数，项目组需及时向经管会汇报 审批决定。此阶段的造型更改除了项目内容输入的变更外，其他系统部门的造型设计输入 如有更改应该尽快提出，更详细的提出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
造型流程
1．总体布置草图
总体布置草图也称为整体布置草图、整车布置草图。
绘制汽车总布置草图是汽车总体设计和总布置的重要内容，其主要任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求和特性参数等设计要求；协调整车与总成间、相关总成间的布置关系和参数匹配关系，使之组成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数和性能指标的汽车。
而总体布置草图确定的基本尺寸控制图是造型设计的基础。
总体布置草图的主要布置内容包括：车厢及驾驶室的布置，主要依据人机工程学来进行布置，在满足人体的舒适性的基础上，合理的布置车厢和驾驶室。
发动机与离合器及变速器的布置、传动轴的布置、车架和承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎和行李箱等的布置、空调装置的布置。
保时捷跑车总体布置方案正视图
2．造型设计
在进行了总体布置草图设计以后，就可以在其确定的基本尺寸的基础上进行造型设计
了。
汽车的造型设计现在已经成为汽车研发中至关重要的环节，包括外形和内饰设计两部分。
而造型设计过程也分为设计和模型制作两个阶段。
汽车造型设计师根据要设计的车型，首先收集同类车型的图片资料，对同类车型进行造型上的比较，根据这些车型在市场上的受欢迎程度，总结出目前的流行的一些设计趋势以及时尚元素，作为设计的主题或关键词。
比如简洁、复古、前卫等词语。
设计阶段包括设计草图和设计效果图两个阶段，设计草图是设计师快速捕捉创意灵感的最好方法，最初的设计草图都比较简单，它也许只有几根线条，但是能够勾勒出设计造型的神韵，设计师通过设计大量的草图来尽可能多的提出新的创意。
每个设计师都会对少数几个自己认为比较好的草图进行完善，包括绘制多个角度的草图，进一步推敲车身的形体，突出造型特征等等。
下面是菲亚特Bravo设计草图，我们可以看出最初的草图形体是比较简练的，只强调部分的特征线。
而后来的深入设计草图则比较完整的表达了车身的整个形态。
菲亚特Bravo前期设计草图
菲亚特Bravo设计深入草图
当草图绘制到了一定阶段后，设计工作室内部会进行一次讨论，设计室负责人(比如设计总监)将从设计师的设计草图中挑出几个相对较好的创意，进行深入的设计。
接下来就是绘制被选中的草图的精细设计效果图，随着计算机辅助设计的发展，以及其所带来的方便和
快捷，越来越多的设计师开始使用各种绘图软件进行效果图的绘制。
主要的绘图软件有Photoshop、Painter以及Alias Skethbookd等。
设计师绘制精细效果图的目的是为了让油泥模型师或者数字模型师（其使用3D软件将设计师的设计由效果图变为3维的电脑数据模型，这种模型能够直接将数据输入5轴铣削机，铣削出油泥模型）看到更加清晰的设计表现效果，以便保证以后的模型能够更好的与设计师的设计意图相一致。
设计效果图绘制完毕以后要进行一次评审，这次评审会决定让其中的的几个方案进行1：5的油泥模型制作。
菲亚特Bravo设计方案效果图之一
菲亚特Bravo内饰设计方案效果图
如前所述对设计方案效果图进行评审以后就要开始制作模型了，一般有3—5个甚至更多方案会被选中进行1：5的小比例模型制作，制作小比例模型主要是为了节约成本以及节省时间，一般的汽车厂家都会使用油泥作为材料来制作小比例模型，主要是因为其容易修改，便于在模型制作阶段不断完善。
油泥模型的制作也有两种方法，一种是直接完全人工雕刻模型，另外一种是由数字模型师先根据设计效果图在alias等软件里先建造出3维数字模型然后由铣削机铣削出油泥模型，然后经模型师进行细节调整。
当然在油泥制作过程中设计师必须全程跟踪，以确保油泥模型能够符合设计意图。
奔驰R级小比例模型造型方案
Smart Forfour小比例模型方案
在完成小比例油泥模型制作之后，公司高层将会对模型进行评审，这次是第一次实物模型的评审，他们将综合考虑各个影响到生产的的因素，包括：美学、工艺、结构等。
不过主要还是对模型外观美学的评判，通过评审挑选出其中的2－3个方案进行1：1的全尺寸油泥模型制作。
传统的全尺寸油泥模型都是完全由人工雕刻出来的，这种方法费时费力而且模型质量不能得到很好的保证，制作一个整车模型大约要花上3个月左右的时间，现在随着技术的进步，各大汽车厂家的全尺寸整车模型基本上都是由5轴铣削机铣削出来的，模型师只需要根据设计师的要求对铣削出来的模型进行局部的修改就可以了，这种方法制作一个模型只需要1
个月甚至更少的时间。
油泥模型制作完毕后，根据需要将进行风洞试验以测定其空气动力学性能；为了更直观的观察模型通常进行贴膜处理，以便检查表面质量和产生逼真的实车效果。
这时要进行一次全尺寸模型的评审会，从中选出最终的设计方案，并对其提出一些修改意见。
油泥模型师根据修改意见调整油泥模型，修改完毕后再次进行评审，并最终确定造型方案，冻结油泥模型。
至此造型阶段全部完成，项目进入工程设计阶段。
福特S-max油泥模型
贴膜后的S80油泥模型方案。
