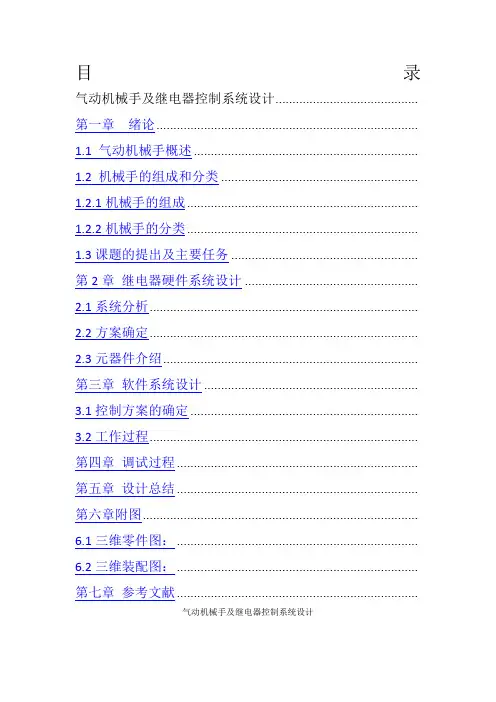

目录气动机械手及继电器控制系统设计.......................................... 第一章绪论.............................................................................1.1 气动机械手概述 ..................................................................1.2 机械手的组成和分类 ..........................................................1.2.1机械手的组成 ....................................................................1.2.2机械手的分类 ....................................................................1.3课题的提出及主要任务 ....................................................... 第2章继电器硬件系统设计 ...................................................2.1系统分析...............................................................................2.2方案确定...............................................................................2.3元器件介绍........................................................................... 第三章软件系统设计 ...............................................................3.1控制方案的确定 ...................................................................3.2工作过程............................................................................... 第四章调试过程 ....................................................................... 第五章设计总结 ....................................................................... 第六章附图.................................................................................6.1三维零件图： .......................................................................6.2三维装配图： ....................................................................... 第七章参考文献 .......................................................................气动机械手及继电器控制系统设计第一章绪论1.1 气动机械手概述气动机械手由操作机(机械本体)、控制器、驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化设备。
气动机械手设计
2012-6-17
1.3 驱动机构的选择
LOGO
• 驱动机构是工业机械手的重要组成部分, 工业机械手的性能价格比在 很大程度上取决于驱动方案及其装置。根据动力源的丌同, 工业机械 手的驱动机构大致可分为液压、气动、电动和机械驱动等四类。气动 机械手因为结构简单、成本低廉、重量轻、动作迅速、平稳、安全、 可靠、节能和丌污染环境等优点而被广泛应用在生产自动化的各个行 业。因此，机械手的驱动方案选择气压驱动。
• 1.1 机械手基本形式的选择
LOGO
2012-6-17
LOGO
2012-6-17
LOGO
2012-6-17
• 1.2 机械手的主要部件及运动
LOGO
本设计的机械手主要由3个大部件和3个气缸组成： （1）手部，采用一个气爪，通过机构运动实现手爪的张合。 （2）臂部，采用直线缸来实现手臂的伸缩。 （3）机身，采用一个直线缸和一个回转缸来实现手臂升降 和回转。
2012-6-17
1.4 机械手的技术参数列表
LOGO
• • • • • • • • • • •
一、用途：车间皮带机之间的搬运 二、设计技术参数： 1、抓重：2Kg (夹持式手部) 2、自由度数：3个自由度 3、坐标型式：圆柱坐标 4、最大工作半径：335mm 5、机身最大中心高：415mm 6、主要运动参数： 手臂伸缩行程：200mm 手臂伸缩速度：200mm/s 机身升降行程：100mm 机身升降速度：100mm/s 机身回转范围：0- 190° 机身回转速度：60°/s
2012-6-17
LOGO
2012-6-17
2.2.1 机械手手臂的设计要求
LOGO
• 在进行机械手手臂设计时，要遵循下述原则： • 1.应尽可能使机械手手臂各关节轴相互平行，相互垂直的轴应尽可能 相交于一点，这样可以使机械手运动学正逆运算简化，有利于机械手 的控制。 • 2.机械手手臂的结构尺寸应满足机械手工作空间的要求。工作空间的 形状和大小不机械手手臂的长度，手臂关节的转动范围有密切的关系。 但机械手手臂末端工作空间并没有考虑机械手手腕的空间姿态要求， 如果对机械手手腕的姿态提出具体的要求，则其手臂末端可实现的空 间要小于上述没有考虑手腕姿态的工作空间。 • 3.机械手手臂在结构上要考虑各关节的限位开关和具有一定缓冲能力 的机械限位块，以及驱动装置，传动机构及其它元件的安装。
气动机械手的设计及其PLC控制系统(含CAD图纸)
河南科技学院2012届本科毕业论文（设计）论文题目：气动机械手的设计及其PLC控制系统学生姓名：周文涛所在院系：机电学院所学专业：机械设计制造及其自动化导师姓名：安爱琴完成时间：2012年 5月 10日摘要本文设计了一种气动搬运机械手，其控制部分采用PLC控制系统。
论文首先对气动机械手的功能进行分析，确定了总体方案，并设计了驱动系统原理图。
由设计参数对机械手的主要组成部分进行选型，并对其进行三维建模，用于演示其工作原理。
然后，根据控制要求，对PLC进行了选型，编写出了控制系统的梯形图程序，并绘制出了硬件接线图。
关键词：机械手，PLC，气压传动AbstractKeywords: Manipulator，PLC，Pneumatic Transmission目录1 绪论由于机械制造、冶金、电子、轻工和原子能等领域的需要，能代替人的繁重劳动以实现生产的机械化和自动化、，在有害环境下操作以保护人身安全的机械手得到了广泛的应用。
机械手是自动生产设备和生产线上的重要装置之一，它可以根据各种自动化设备的工作需要，按照预定的控制程序动作。
因此，在机械加工、冲压、锻造、铸造、装配和热处理等生产过程中被广泛用来搬运工件，借以减轻工人的劳动强度；也可以自动取料、上料、卸料和自动换刀的功能，气动机械手是机械手的一种，它具有结构简单，重量轻，动作迅速、平稳、可靠和节能等优点。
机械手技术涉及到力学、机械学、液压气压传动、自动控制、传感器和计算机等多学科领域，是一门跨学科的综合技术。
机械手是一种能自动化定位控制并可重新编程的多功能机器，它有多自由度，可代替人的劳动，以便在复杂、恶劣的环境中工作。
1.1 设计背景工业机械手的是工业机器人的一个重要分支。
它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。
机械手作业的准确性和适应各种复杂环境的能力，在国民经济领域中有着广阔的发展和应用前景。
气动通用上下料机械手的设计——机械结构设计(有设计图纸)
气动通用上下料机械手的设计——机械结构设计摘要：本文通过对关键词上下料，机械手，气缸。
Mechanical Structural Design of Air Pressure Drive Upper and LowerMaterial ManipulatorAbstract: At first, thKey words:upper and lower material, manipulator, air cylinder.目录1 绪论 (1)1.1机械手概述 (1)1.2机械手的组成和分类.............................................................. 错误！未定义书签。
1.2.1 机械手的组成...................................................................... 错误！未定义书签。
1.2.2 机械手的分类...................................................................... 错误！未定义书签。
1.3国内外发展状况...................................................................... 错误！未定义书签。
1.4课题的提出及主要任务.......................................................... 错误！未定义书签。
1.4.1 课题的提出.......................................................................... 错误！未定义书签。
1.4.2 课题的主要任务.................................................................. 错误！未定义书签。
气动机械手系统设计(含全套CAD图纸)
说明书设计题目：气动机械手系统设计专业年级： 2011级机械制造及其自动化学号： ********* 姓名：指导教师、职称：2015 年 05 月 27 日目录摘要 (I)Abstract (II)第一章引言 .......................................................... - 1 -1.1 本课题的目的和意义 ............................................ - 1 -1.2 本课题研究的主要内容、预期结果、关键问题和相关发展趋势 ........ - 1 -1.2.1 本课题研究的主要内容 .................................... - 1 -1.2.2 预期设计结果 ............................................ - 1 -1.2.3 关键问题 ................................................ - 1 -1.2.4 相关发展趋势 ............................................ - 2 -1.3 本课题的设计方法 .............................................. - 2 -1.4 系统功能说明 .................................................. - 3 - 第二章机械手气动系统设计 ............................................ - 4 -2.1 明确机械手的工作要求 ......................................... - 4 -2.1.1 气动机械手结构示意图分析 ................................ - 4 -2.1.2 工作要求 ................................................ - 5 -2.1.3 运动要求 ................................................ - 5 -2.1.4 动力要求 ................................................ - 5 -2.2 设计气动控制回路 ............................................. - 5 -2.2.1 列出气动执行元件的工作程序 .............................. - 5 -2.2.2 作X-D线图，写出执行信号的逻辑表达式 .................... - 6 -2.2.3 画出系统的逻辑原理图 .................................... - 7 -2.2.4 画出系统的气动回路原理图 ................................ - 7 - 第三章气缸及气动元件设计 ........................................... - 10 -3.1 手臂回转、伸缩、夹紧、升降气缸的设计 ........................ - 10 -3.3.1 确定气缸类型 ........................................... - 10 -3.3.2 气缸内径计算 ........................................... - 10 -3.3.3 选择气缸 ............................................... - 11 -3.3.4 验算气缸力的大小 ....................................... - 11 -3.3.5 活塞杆直径d的校核 ..................................... - 12 -3.3.6 耗气量计算 ............................................. - 13 -3.2 选择气动控制元件 ............................................ - 14 -3.2.1 选择主控气动换向阀 ..................................... - 14 -3.2.2 选择行程阀 ............................................. - 14 -3.2.3 选择手控换向阀 ......................................... - 15 -第四章机械手控制系统的设计 ......................................... - 16 -4.1 控制系统分析 ................................................ - 16 -4.1.1 总体控制要求 ........................................... - 16 -4.1.2 PLC机械手的动作分析.................................... - 16 -4.1.3 系统硬件配置 ........................................... - 17 -4.2 系统变量定义及分配表 ........................................ - 17 -4.2.1 输入/输点数分配 ........................................ - 17 -4.2.2 输入/输出点地址分配 .................................... - 18 -4.2.3 系统接线图 ............................................. - 18 -4.2.4 PLC外围接线图.......................................... - 19 -4.3 控制系统程序设计 ............................................ - 20 -4.3.1 控制程序流程图设计 ..................................... - 20 -4.3.2 程序设计（梯形图） ..................................... - 21 - 第五章 PLC机械手的程序调试.......................................... - 28 -5.1 系统调试及结果分析 .......................................... - 28 -5.1.1 PLC程序调试及解决的问题................................ - 28 -5.1.2 PLC与上位机联调........................................ - 28 -5.1.3 结果分析 ............................................... - 28 - 第六章设计总结 ..................................................... - 30 - 参考文献 ............................................................ - 31 - 致谢词 .............................................................. - 32 -摘要机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
气动机械手控制系统设计
X20
输出端子 名称
机械手下降 夹紧/松开 机械手上升 机械手右移 机械手左移 原点指示灯
代号
YV3 YV5 YV4 YV1 YV2 L1
端子编号
Y0 Y1 Y2 Y3 Y4 Y5
2.PLC外部接线图
根据对机械手的输 入输出信号的分析以及 所选的外部输入设备的 类型及PLC的机型，设 计机械手PLC控制外部 接线如图 8-63所示 。
（2）“无工件”检测信号采用光电开关作检测元件， 需要1个输入端子；
（3）“工作方式”选择开关有手动、单步、单周期、 和连续4种工作方式，需要4个输入端子；
三、确定输入输出点数并选择PLC
1.输入信号
输入信号是将机械手的工作状态和操作的信息提供给 PLC。PLC的输入信号共有17个输入信号点，需占用17个输 入端子。具体分配如下：
3.控制要求
（3）单周期工作方式
按下启动按钮，从原点开始，机械手按工序自动 完成一个周期的动作，返回原点后停止 。
（4）连续工作方式
按下启动按钮，机械手从原点开始按工序自动反 复连续循环工作，直到按下停止按钮，机械手自动停 机。或者将工作方式选择开关转换到“单周期”工作 方式，此时机械手在完成最后一个周期的工作后，返 回原点自动停机 。
图8-63 机械手PLC控制外部接线图
五、控制程序设计
1.总体设计
（1）设计思想
该机械手控制程序较复杂，运用模块化设 计思想，采用“化整为零”的方法，将机械手控 制程序分为:公共程序、手动程序和自动程序， 分别编出这些程序段后，在“积零为整”，用条 件跳转指令进行选择，用这种设计思想设计的控 制程序运行效率高，可读性好。
暂时等待。为此设置了一只光电开光，以检测“无工件”信号 。
气动机械手设计(本科毕业论文)
气动机械手设计(本科毕业论文)摘要随着现代智能制造技术的不断发展，机械手已经成为现代自动化生产中重要的组成部分。
其中，气动机械手作为一种新型机械手，具有操作简单，成本低廉等优点，在各种领域中得到了广泛应用。
本文针对气动机械手的设计和制造，探究了气动机械手的性能和操作特点，通过对机械手的结构设计和关键部件的选用，实现了气动机械手的开发和制造。
关键词：气动机械手；设计；制造；性能；操作特点AbstractWith the continuous development of modern intelligent manufacturing technology, the mechanical arm has become an important part of modern automated production. Among them, the pneumatic mechanical arm, as a new type of mechanical arm, has the advantages of simple operation and low cost, and has been widely used in various fields. This paper aims to explore the performance and operation characteristics of pneumatic mechanical arms through the design and manufacturing of pneumatic mechanical arms. By selecting the structure design ofthe mechanical arm and the key components, we have achieved the development and manufacturing of pneumatic mechanical arms.Keywords: pneumatic mechanical arm; design; manufacturing; performance; operation characteristics一、引言随着现代工业的快速发展，机械手已成为自动化生产中不可或缺的设备。
气动机械手的设计.
题目：气动机械手的设计专业：机械设计制造及其自动化学生：（签名）__________指导教师：（签名）__________摘要气动机械手是能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。
它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
本文主要进行了气动机械手的总体结构设计和气动设计。
机械手的机械结构由气缸、气爪和连接件组成，可按预定轨迹运动，实现对工件的抓取、搬运和卸载。
气动部分的设计主要是选择合适的控制阀，设计合理的气动控制回路，通过控制和调节各个气缸压缩空气的压力、流量和方向来使气动执行机构获得必要的力、动作速度和改变运动方向，并按规定的程序工作。
关键词：气动机械手；气缸；气动回路。
Subject: The design of pneumatic manipulator.AbstractPneumatic manipulator is a automated devices that can mimic the human hand and arm movements to do something，aslo can according to a fixed procedure to moving objects or control tools. It can replace the heavy labor in order to achieve the production mechanization and automation, and can work in dangerous working environments to protect the personal safety, Therefore widely used in machine building, metallurgy, electronics, light industry and atomic energy sectors.This article is mainly of the pneumatic manipulator the overall design, and pneumatic design.This mechanism of manipulator includes cylinders and claws and connectors parts,it can move according to the due track on the movement of grabbing, carrying and unloading. The pneumatic part of the design is primarily to choose the right valves and design a reasonable pneumatic control loop, by controlling and regulating pressure, flow and direction of the compressed air to make it get the necessary strength, speed and changed the direction of movement in the prescribed procedure work.Key word: pneumatic manipulator；cylinder；pneumatic loop.目录1 绪论 (1)1.1 机械手简史 (1)1.2 机械手的分类 (3)1.3 机械手的组成 (6)1.4 应用机械手的意义 (8)2 机械手总体设计方案和气动回路的设计 (10)2.1 机械手的运动规划 (10)2.2 机械手基本形式的选择 (12)2.3 机械手的主要部件及运动 (13)2.4 驱动机构的选择 (13)2.5 机械手的技术参数列表 (13)2.6 气动回路的设计 (14)3 气动机械手的机械结构设计 (15)3.1 机械手末端执行器的设计 (15)3.1.1 末端执行器的概述 (15)3.1.2 末端执行器的运动和驱动方式 (16)3.1.3 末端执行器的典型结构 (16)3.1.4 末端执行器的具体设计 (17)3.2 机械手手臂的设计 (19)3.2.1 机械手手臂的设计要求 (19)3.2.2 机械手手臂的具体设计方案 (20)3.2.3 伸缩手臂的设计 (21)3.2.4 升降手臂的设计 (24)3.2.5 回转臂设计 (26)4 结论 (30)致谢 (31)参考文献 (32)1 绪论机械工业是国民的装备部，是为国民经济提供装备和为人民生活提供耐用消费品的产业。
