防雷接地测试原理方式及注意事项
防雷接地测试原理、方式及注意事项编制人：项继鹏西雅帝环境物业管理二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
防雷接地检测方法
防雷接地检测方法防雷接地检测是一项重要的安全措施，用于确保建筑物和设备在雷击时能够安全地将电流引入地下，以保护人员和设备的安全。
本文将介绍几种常见的防雷接地检测方法。
1. 接地电阻测试法接地电阻测试法是一种常用的防雷接地检测方法。
它通过测量接地装置与地之间的电阻来判断接地装置的良好性。
测试时需要使用专用的接地电阻测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置是否符合要求。
2. 接地电位测试法接地电位测试法是另一种常见的防雷接地检测方法。
它通过测量接地装置与地之间的电位差来评估接地装置的性能。
测试时需要使用接地电位测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置是否达到要求的电位值。
3. 接地线圈法接地线圈法是一种相对简单的防雷接地检测方法。
它通过在接地线圈上加上交流电源，测量接地电位的变化来评估接地装置的性能。
测试时需要使用接地线圈和交流电源，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置的性能是否符合要求。
4. 接地电流测试法接地电流测试法是一种直接测量接地电流的方法。
它通过将测量电流夹具固定在待测接地装置上，测量接地电流的大小来评估接地装置的性能。
测试时需要使用接地电流测试仪器，并将测试结果与相关标准进行比较，以确定接地装置是否符合要求。
5. 红外热像仪法红外热像仪法是一种非接触式的防雷接地检测方法。
它通过使用红外热像仪测量接地装置的表面温度分布来评估接地装置的性能。
测试时需要使用红外热像仪并进行热像仪拍摄。
测试结果应与相关标准进行比较，以确定接地装置是否存在异常情况。
防雷接地检测是确保建筑物和设备安全的重要措施。
通过接地电阻测试法、接地电位测试法、接地线圈法、接地电流测试法和红外热像仪法等方法，可以对接地装置的性能进行评估和监测。
这些方法在实际工程中应用广泛，能够有效提高建筑物和设备的雷击防护能力。

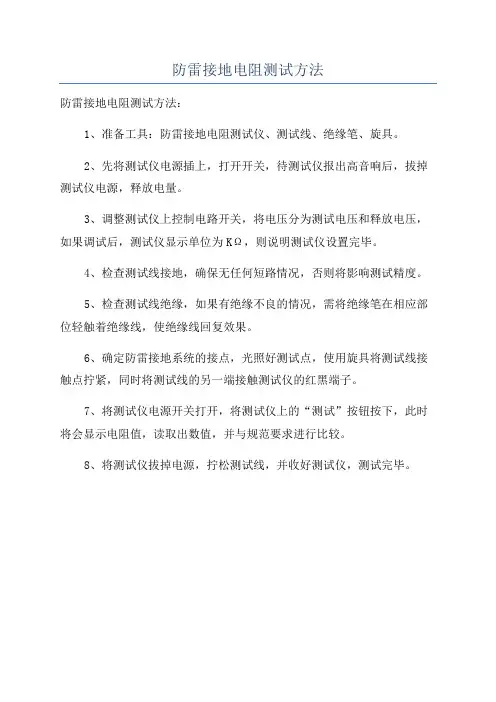

防雷接地电阻测试方法
防雷接地电阻测试方法
防雷接地电阻测试方法：
1、准备工具：防雷接地电阻测试仪、测试线、绝缘笔、旋具。
2、先将测试仪电源插上，打开开关，待测试仪报出高音响后，拔掉测试仪电源，释放电量。
3、调整测试仪上控制电路开关，将电压分为测试电压和释放电压，如果调试后，测试仪显示单位为KΩ，则说明测试仪设置完毕。
4、检查测试线接地，确保无任何短路情况，否则将影响测试精度。
5、检查测试线绝缘，如果有绝缘不良的情况，需将绝缘笔在相应部位轻触着绝缘线，使绝缘线回复效果。
6、确定防雷接地系统的接点，光照好测试点，使用旋具将测试线接触点拧紧，同时将测试线的另一端接触测试仪的红黑端子。
7、将测试仪电源开关打开，将测试仪上的“测试”按钮按下，此时将会显示电阻值，读取出数值，并与规范要求进行比较。
8、将测试仪拔掉电源，拧松测试线，并收好测试仪，测试完毕。
防雷接地检验测试的基本步骤
防雷接地检验测试的基本步骤一、前期准备工作前期准备工作是一个不可或缺的步骤，然而这一步骤却往往不被重视。
前期准备工作又可细分为两个阶段：（一）前期准备的第一阶段1．了解被检单位的情况。
这是一件必要的前期准备工作，是制定检测方案、签订协议、检测实施等后续工作的铺垫。
对被检单位的了解不一定要非常详细，但至少应了解其大概情况，如具体地址、规模、性质、类型等。
可以通过下列渠道了解被检单位的情况：①查看过去的档案资料; ②询问、打听; ③直接打电话询问等。
2．预备知识。
①简单了解和掌握与被检单位有关的专业知识，可以通过互联网、图书馆等查看有关的书籍、资料或请教内行人士。
②熟练掌握有关的规范、规定，包括国家标准规范、行业规范、国际规范（如IEC、IEEE的有关规定）以及有关的安全程序、操作规程等。
3．人员的配备。
根据企业的性质、行业特点，配备具有相应专业特长的检测技术人员。
4．工具和仪器的准备。
不同的设备、设施所需的检测设备也不同，如在易燃易爆的危险环境下测量接地电阻，最好使用脉冲电阻表，而不要用摇表。
熟练掌握所需仪器的使用方法，了解仪器的基本性能，并掌握仪器的危险等级、污染等级等特性，以在实际运用中多加注意。
另外，交通工具的准备、检修也很必要。
5．思想准备。
要充分考虑到检测过程中可能遇到的各种困难以及相应的对策或解决方法。
如在土质不良的环境下测量接地电阻、检测场所可能出现危险、检测仪器可能损坏等等。
（二）前期准备的第二阶段（准实施阶段）1．检订检测协议或合同。
协议或合同的内容要检测方、被检方双方商定，要符合《合同法》等有关法规，明确双方的责、权、利。
有些情况下，口头达成协议也是允许的。
2．制定检测方案。
方案要尽量定得细一些。
二、检测的实施这一阶段是检测的核心部分，也是最为辛苦繁顼的部分。
1．主动同被检单位（或称客户）出示有关证件和文件。
证件包括工作证、上岗证、执法证、收费员证、电工证等，各地的情况不一样，证件的种类也有所不同。
防雷接地电阻测试方法(图解)
接地电阻测试方法（图解）之老阳三干创作一、接地电阻测试要求：a.交流工作接地,接地电阻不应年夜于4Ω；b.平安工作接地,接地电阻不应年夜于4Ω；c. 直流工作接地, 接地电阻应按计算机系统具体要求确定；d.防雷呵护地的接地电阻不应年夜于10Ω；e. 对屏蔽系统如果采纳联合接地时, 接地电阻不应年夜于1Ω.二、接地电阻测试仪 ZC8型接地电阻测试仪适用于丈量各种电力系统, 电气设备, 避雷针等接地装置的电阻值.亦可丈量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发机电、电流互感器、滑线电阻及检流计等组成, 全部机构装在塑料壳内, 外有皮壳便于携带.附件有辅助探棒导线等, 装于附件袋内.其工作原理采纳基准电压比力式.四、使用前检查测试仪是否完整,测试仪包括如下器件.1、Z C8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与把持 1、丈量接地电阻值时接线方式的规定仪表上的E端钮接5m导线, P端钮接20m线, C端钮接40m线, 导线的另一端分别接被测物接地极Eˊ, 电位探棒Pˊ和电流探棒Cˊ, 且Eˊ、Pˊ、Cˊ应坚持直线, 其间距为20m 1.1丈量年夜于即是1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起. 此主题相关图片如下：.2丈量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上, 以消除丈量时连接导线电阻对丈量结果引入的附加误差.此主题相关图片如下：2、把持步伐2.1、仪表端所有接线应正确无误. 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触.2.3、仪表放置水平后,调整检流计的机械零位,归零. 2.4、将“ 倍率开关”置于最年夜倍率, 逐渐加快摇柄转速, 使其到达150r/min.当检流计指针向某一方向偏转时, 旋动刻度盘,使检流计指针恢复到“0”点.此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时, 检流计指针仍未取得平衡, 可将倍率开关置于小一档的倍率, 直至调节到完全平衡为止. 2.6、如果发现仪表检流计指针有颤动现象, 可变动摇柄转速, 以消除颤动现象.六、注意事项 1、禁止在有雷电或被测物带电时进行丈量. 2、仪表携带、使用时须小心轻放, 防止剧烈震动.。
防雷接地电阻的测试报告
防雷接地电阻的测试报告
1. 测试目的
本次测试的目的是为了评估防雷接地电阻的情况，确保其符合相关标准和要求。
2. 测试方法
我们采用了以下测试方法来测试防雷接地电阻：
- 使用测试仪器进行电阻测量；
- 在测试过程中，确保测试仪器和测试环境的稳定性；
- 对每个接地点进行测试，并记录测试结果。
3. 测试结果
根据我们的测试，以下是各个接地点的测试结果：
4. 结论
根据测试结果，我们得出以下结论：
- 接地点A的电阻值为10欧姆，符合相关标准和要求；
- 接地点B的电阻值为8欧姆，符合相关标准和要求；
- 接地点C的电阻值为12欧姆，符合相关标准和要求。
5. 建议
基于以上测试结果和结论，我们建议采取以下措施：
- 对电阻值超过标准的接地点C进行修复，以确保其符合相关标准和要求。
请注意，以上测试报告仅基于我们的测试结果，可能受到其他因素的影响。
如需进一步确认，请进行更加详细和全面的测试。
防雷接地的测试及日常检查内容介绍
防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。
二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻，要求≤10Ω。
4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。
5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。
一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。
三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。
（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。
（2）避雷器应定期做好预防性试验。
（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。
（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。
（5）定期抄录放电记录器所指示的避雷器的动作次数。
（6）接地部分接地应良好。
此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。
四、具体的试验项目1）测量接地部分的接地电阻。
2）避雷器标称电流下的残压试验。
3）避雷器工频放电电压试验。
4）4）避雷器密封试验等。
