偏光片的原理作用分类以及市场
偏光片简介介绍
生产工艺改进
随着生产技术的不断提高 ，偏光片的生产效率和质 量也在逐步提升，同时降 低了生产成本。
智能化制造
数字化、自动化和智能化 制造技术在偏光片生产中 的应用日益广泛，提高了 生产效率和产品一致性。
。
按厚度分类
根据厚度的不同，偏光片可分 为超薄型、薄型和标准型。
偏光片的工作原理
自然光
偏振片
自然光是一种非偏振光，其振动方向是随 机的。
偏振片是一种具有特定方向的光学薄膜， 可以使通过它的光线发生偏振。
液晶分子
偏光片与液晶层组合
液晶分子具有光学双折射特性，即液晶分 子的长轴方向对某些偏振光的折射率不同 。
02
在电视中，偏光片能够吸收多余 的光线，提高画面对比度和色彩 饱和度，使图像更加清晰、逼真 。
显示器
在显示器中，偏光片能够减少反射和 眩光的影响，提高图像的清晰度和可 读性。
对于户外使用的显示器，如广告牌、 公共信息显示等，偏光片能够减少阳 光等自然光的影响，使图像更加清晰 可见。
太阳镜
偏光太阳镜是一种能够过滤掉一部分反射光和眩光的眼镜，能够减轻眼睛疲劳和保护眼睛免受紫外线 的伤害。
偏光片简介介绍
汇报人： 日期:
目录
• 偏光片概述 • 偏光片的技术指标 • 偏光片的市场情况 • 偏光片的制造工艺 • 偏光片的应用领域 • 偏光片的发展趋势与挑战
01 偏光片概述
定义与作用
偏光片定义
偏光片是一种具有偏振功能的光 学薄膜，主要用于液晶显示设备 ，利用其偏振光的特性，控制和 调节液晶显示器的亮度和色彩。
偏光片原理知识和产业现状
偏光片原理知识和产业现状偏光片是液晶面板关键零件，是目前业界投资最为热门的行业之一，其成本约占面板原材料制造成本7%左右。
需说明的是偏光片的应用范围很广，不但能使用在LCD做为偏光材料，亦可用于太阳眼镜、防眩护目镜、摄影器材之滤光镜、汽车头灯防眩处理及光量调整器等，其它尚有偏光显微镜与特殊医疗用眼镜。
由于目前偏光片的制造技术一直被日本、韩国、台湾等国家和地区所垄断，国内生产偏光片的企业尚少，而且主要产品为TN/STN型产品，目前国内上马的LCD生产线多为TFT型，相应的TFT型偏光片的市场缺口大，大部分产品主要依赖进口，极大影响了我国液晶产品的竞争能力。
因而发展偏光片项目对完善我国液晶上游产业链，降低产品成本，提高市场竞争力有着重要意义。
在深圳市政府的大力支持下，在深超公司的推动下，深纺织集团日前确定投资上马宽幅TFT-LCD用偏光片项目（盛波光电），预计2011年三季度投产，该项目的建成将填补了我国大陆地区该产业的空白。
一、偏光片原理与制造工艺（一）偏光片原理及种类1、原理目前最通用的偏光膜是兰特在1938年所发明的H片，其制法如下：首先把透明塑料板（通常用PVA）浸渍在I2 / KI的水溶液中，使碘离子扩散渗入内层的PVA，微热后拉伸，PVA板变长同时也变得又窄又薄，PVA分子本来是任意角度无规则性分布的，受力拉伸后就逐渐一致地偏转于作用力的方向，附着在PVA上的碘离子也跟随着有方向性，形成了碘离子的长链。
因为碘离子有很好的起偏性，它可以吸收平行于其排列方向的光束电场分量，只让垂直方向的光束电场分量通过，制成具有偏光作用的偏光膜，如图1。
最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAC保护膜组成。
为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是最常见到的TN普通全透射偏光片。
如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。
偏光片的作用原理
偏光片的作用原理
一、偏光片简介
偏光片的全称是偏振光片，我们熟悉的液晶显示器成像就一定需要借助偏光片来实现。
因为所有的液晶显示器前后都会有两篇偏光片紧紧的粘贴在液晶玻璃上，组成总厚度为一毫米的液晶片。
我们所熟知的3D眼镜就是利用的偏光片原理。
二、偏光片工作原理
偏光片的工作原理主要是因为普通液晶显示器面对眼睛的那张偏光片是磨砂处理的，以消散表面反光，并且把光散射以增加液晶显示器的视角。
而偏光片可以很好的控制特定光束的偏振方向。
一般情况下，自然光能够在通过偏光片的时候，振动方向与偏光片透过轴垂直的光就会被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。
液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。
液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

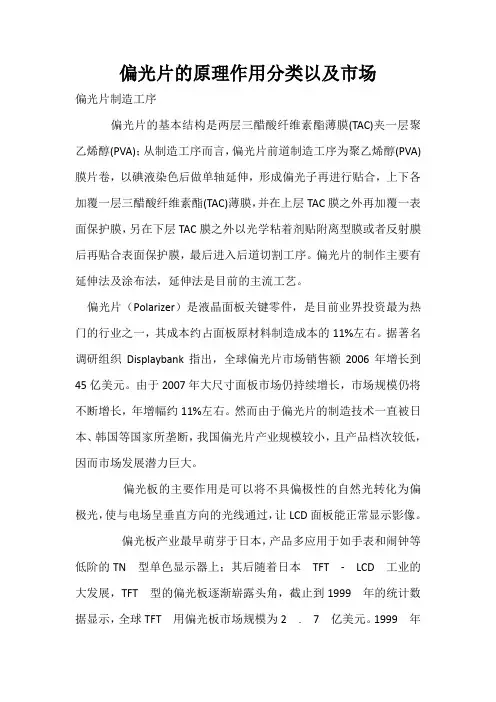

偏光片的原理作用分类以及市场
偏光片的原理作用分类以及市场偏光片制造工序偏光片的基本结构是两层三醋酸纤维素酯薄膜(TAC)夹一层聚乙烯醇(PVA)；从制造工序而言，偏光片前道制造工序为聚乙烯醇(PVA)膜片卷，以碘液染色后做单轴延伸，形成偏光子再进行贴合，上下各加覆一层三醋酸纤维素酯(TAC)薄膜，并在上层TAC膜之外再加覆一表面保护膜，另在下层TAC膜之外以光学粘着剂贴附离型膜或者反射膜后再贴合表面保护膜，最后进入后道切割工序。
偏光片的制作主要有延伸法及涂布法，延伸法是目前的主流工艺。
偏光片（Polarizer）是液晶面板关键零件，是目前业界投资最为热门的行业之一，其成本约占面板原材料制造成本的11%左右。
据著名调研组织Displaybank指出，全球偏光片市场销售额2006年增长到45亿美元。
由于2007年大尺寸面板市场仍持续增长，市场规模仍将不断增长，年增幅约11%左右。
然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，我国偏光片产业规模较小，且产品档次较低，因而市场发展潜力巨大。
偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。
偏光板产业最早萌芽于日本，产品多应用于如手表和闹钟等低阶的TN型单色显示器上；其后随着日本TFT-LCD工业的大发展，TFT型的偏光板逐渐崭露头角，截止到1999年的统计数据显示，全球TFT用偏光板市场规模为2.7亿美元。
1999年5月,我国台湾省第一家偏光片厂商力特光电投产，标志着日本厂商独占偏光片市场的时代结束，但力特的技术依然来源于日本厂商的技术授权。
而韩国则于2000年初开始进军TFT用偏光板市场，首家厂商LG化学于2000年3月量产，年产能125万片。
偏光片的主要作用就是使通过偏光片的自然光变成偏振光。
n偏光片是一种产生和检测偏振光的片状光学功能材料。
偏光片是一种影响LCD液晶屏显示效果的关键组件。
偏光板是使不具偏极性的自然光，产生偏极化，转变成偏极光，加上液晶分子扭转特性，达到控制光线的通过与否，从而提高透光率和视角范围，形成防眩等功能，是面板上游原材料领域十分重要的一类产品，而且约占lcd tv原材料成本的10%。

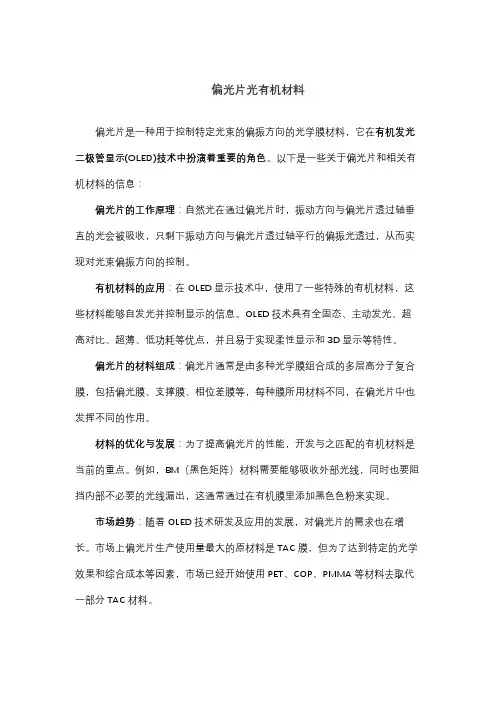

偏光片光有机材料
偏光片光有机材料
偏光片是一种用于控制特定光束的偏振方向的光学膜材料，它在有机发光二极管显示(OLED)技术中扮演着重要的角色。
以下是一些关于偏光片和相关有机材料的信息：
偏光片的工作原理：自然光在通过偏光片时，振动方向与偏光片透过轴垂直的光会被吸收，只剩下振动方向与偏光片透过轴平行的偏振光透过，从而实现对光束偏振方向的控制。
有机材料的应用：在OLED显示技术中，使用了一些特殊的有机材料，这些材料能够自发光并控制显示的信息。
OLED技术具有全固态、主动发光、超高对比、超薄、低功耗等优点，并且易于实现柔性显示和3D显示等特性。
偏光片的材料组成：偏光片通常是由多种光学膜组合成的多层高分子复合膜，包括偏光膜、支撑膜、相位差膜等，每种膜所用材料不同，在偏光片中也发挥不同的作用。
材料的优化与发展：为了提高偏光片的性能，开发与之匹配的有机材料是当前的重点。
例如，BM（黑色矩阵）材料需要能够吸收外部光线，同时也要阻挡内部不必要的光线漏出，这通常通过在有机膜里添加黑色色粉来实现。
市场趋势：随着OLED技术研发及应用的发展，对偏光片的需求也在增长。
市场上偏光片生产使用量最大的原材料是TAC膜，但为了达到特定的光学效果和综合成本等因素，市场已经开始使用PET、COP、PMMA等材料去取代一部分TAC材料。
综上所述，偏光片是液晶显示和OLED显示技术中不可或缺的组成部分，而有机材料的发展对于提升显示技术的性能和降低成本具有重要意义。
随着技术的不断进步，我们可以期待未来会有更多高效、稳定的有机材料被开发出来，以满足日益增长的市场需求。
偏光片行业市场分析
偏光片行业市场分析偏光片行业是指应用于光学领域的一种特殊材料，它能够有效地过滤掉折射出射波中其中一方向的光线，只允许特定方向的光线穿过。
由于偏光片具有优良的光学性能，广泛应用于光学仪器、相机镜头、液晶显示器等领域。
随着人们对光学品质的要求不断提高，偏光片行业市场前景广阔。
一、市场需求分析1.相机镜头行业：随着人们对图像质量的要求日益提高，相机镜头质量对拍摄效果的影响越来越重要。
偏光片作为相机镜头中的重要部件，能够有效地减少反射和光晕，提高图像的清晰度和饱和度。
相机行业的快速发展带动了偏光片市场的增长。
2.电子产品行业：随着电子产品的普及和更新换代，液晶显示器的应用日益广泛。
偏光片作为液晶显示器的核心部件，能够调节光线的透过度和观测角度，提高显示效果。
电子产品行业的快速发展带动了偏光片市场的增长。
3.眼镜行业：随着人们对眼睛健康的重视，太阳镜、防蓝光眼镜等功能性眼镜的需求不断增加。
偏光片作为眼镜的重要部件，能够有效地降低眩光和紫外线的侵害，提高眼镜的舒适度和保护性能。
眼镜行业的快速发展带动了偏光片市场的增长。
二、市场竞争分析1.行业竞争格局：目前偏光片行业竞争格局较为激烈，市场上存在着多家知名品牌和大型生产厂商。
除了国内公司之外，国外知名企业也在中国市场有一定的份额。
竞争主要集中在产品质量、价位和售后服务等方面。
2.技术创新：技术创新是行业竞争的关键因素之一、随着科技进步，偏光片的制造工艺和材料不断改进，新型偏光片的问世，提高了产品的性能和稳定性，提高了市场竞争力。
3.品牌影响力：在偏光片市场中，知名品牌对消费者有较高的影响力。
消费者更倾向于选择知名品牌的产品，认为其产品质量和售后服务更有保障。
因此，建立良好的品牌形象和声誉对企业竞争力的提升至关重要。
三、市场发展趋势1.高端市场需求增加：随着人们对产品品质的要求提高，高端市场的需求不断增加。
高端偏光片具有更好的光学性能和耐用性，能够满足消费者对产品质量的追求。
偏光片基础知识培训资料
01
随着新材料和新技术的发展，偏光片将不断涌现出新的产品和
应用领域。
环保和可持续发展
02
在生产过程中，偏光片企业需要关注环保和可持续发展，推广
绿色生产方式。
智能化和数字化转型
03
随着智能化和数字化转型的推进，偏光片企业需要加强技术研
发和创新，以满足不断变化的市场需求。
竞争格局分析
国内企业崛起
国内企业在偏光片领域逐渐崛起，技术水平和市 场份额不断提高。
国际企业主导
虽然国内企业市场份额不断提高，但国际企业在 高端市场和技术方面仍具有主导地位。
产业链整合
为了提高竞争力，偏光片企业开始进行产业链整 合，向上游原材料和下游应用领域拓展。
未来发展方向
新材料和新技术的应用
、潮湿、干燥等环境。
耐紫外线
偏光片应能抵抗紫外线的影响，以 保持长期的性能稳定。
防尘防水
偏光片应具备一定的防尘防水能力 ，以适应各种环境下的使用需求。
生产成本
材料成本
生产偏光片所需的原材料成本是 决定最终产品价格的重要因素。
工艺成本
生产过程中涉及的工艺和技术成 本也会影响偏光片的最终价格。
品质控制
通过加热和拉伸，使薄膜具有 一定的晶体结构，产生偏振效 应。
在涂布过程中，需要控制涂布 厚度、均匀性和结晶度等参数 ，以确保偏光膜的质量。
热处理工艺
对涂布好的偏光膜进行高温处理，促进分子排列更加有序。
热处理过程中，需要控制温度和时间，以避免偏光膜变形或产生气泡。
表面处理工艺
对偏光膜表面进行特殊处理，以提高其耐磨、耐划痕和抗指纹性能。
太阳镜的应用
太阳镜中的偏光片能够有效地滤除反射光和散射光，减少 眼睛受到的刺激，保护眼睛不受紫外线和其他有害光线的 伤害。
偏光片的材料制程和市场分析
偏光片的材料制程和市场分析1.偏光片的材料制程：偏光片是一种通过选择性吸收特定方向光束使其振动方向偏振来实现光的偏振的光学器件。
偏光片的材料制程通常涉及以下几个步骤：1.1 材料选择：目前市场上常用偏光片的材料有聚碳酸酯(Polycarbonate)、聚酯(Polyester)、聚醚酯(Polyether)、聚四氟乙烯(Polytetrafluoroethylene)等。
不同的材料具有不同的特性，如耐高温、耐化学腐蚀、低折射率等，因此在选择材料时需要根据具体的应用场景进行考量。
1.2材料加工：偏光片的材料加工主要包括切割、研磨和抛光。
切割是将材料按照需要的尺寸切割成块状；研磨是通过使用磨料对材料表面进行研磨，消除切割过程中产生的粗糙度；抛光是进一步提高材料表面的平整度。
1.3偏光片涂层：为了增强偏光片的偏振效果，常常需要在材料表面进行涂层处理。
涂层的主要目的是通过改变材料的光学特性来实现光的偏振。
目前常用的涂层方法有旋涂、溅射和离子镀等。
1.4偏光片组装：在完成涂层后，需要将所制备的偏光片进行组装。
组装的主要步骤包括将涂层的两个片子夹在一起，并使用胶水或其他粘合剂固定。
2.偏光片的市场分析：随着科技的不断进步和人们对视觉体验的需求不断增加，偏光片在各个领域都有广泛的应用。
2.1消费电子市场：偏光片在液晶显示屏、投影仪、电视等设备中被广泛应用。
通过偏光片的运用，可以提高显示屏的对比度和观看角度，使画面更加清晰和真实。
2.2汽车行业：偏光片在汽车后视镜和车窗上的应用也越来越广泛。
通过偏光片的使用，可以有效降低反光和眩光，提高驾驶员的安全性和行车舒适度。
2.3光学仪器市场：偏光片在显微镜、望远镜、相机等光学仪器中起到重要作用。
通过偏光片的运用，可以排除杂散光并增强细节的对比度，提高观察和拍摄效果。
2.4光通信市场：偏光片在光纤通信中也有重要应用。
通过偏光片的调制，可以实现光信号的调制和解调，提高通信的可靠性和传输效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
偏光片的原理作用分类以及市场偏光片的原理、作用、分类以及市场需求
一、偏光片的原理
偏光片是一种能够选择性地通过或者阻挡特定方向光线的光学器件。
其原理基
于光的偏振性质，光线在传播过程中会以电磁波的形式振动，而偏光片可以通过调整光的振动方向来实现对光的控制。
偏光片通常由聚合物或者玻璃等材料制成，其中掺杂有具有偏振性质的化合物。
这些化合物能够吸收或者反射特定方向的光线，使其惟独特定方向的光线能够通过。
普通来说，偏光片的制作过程包括拉伸、压延和吸附等步骤，以使其中的偏振性质得以增强。
二、偏光片的作用
1. 消除反射光：在许多情况下，光线会以波浪形式振动并反射到眼睛中，导致
眩光和视觉障碍。
偏光片能够选择性地阻挡反射光，从而减少眩光并提高视觉清晰度。
2. 减少光线散射：在大气中，光线会与空气中的微粒发生散射，导致视觉含糊。
偏光片可以过滤掉大部份散射光，使得景物更加清晰可见。
3. 提高对照度：偏光片可以阻挡某些方向的光线，使得透过的光线更加纯净。
这种过滤作用可以增加景物的对照度，使得细节更加明显。
4. 保护眼睛：偏光片可以有效过滤掉紫外线和有害的蓝光，减少对眼睛的伤害。
同时，它还能够阻挡风尘和异物，保护眼睛免受外界刺激。
三、偏光片的分类
1. 线偏光片：线偏光片是最常见的一种偏光片，其具有线性偏振特性。
它可以选择性地阻挡垂直于特定方向的光线，而允许平行于特定方向的光线通过。
2. 圆偏光片：圆偏光片是一种将线偏光转化为圆偏光的器件。
它可以将线偏光中的振动方向旋转一定角度，使得光线在传播过程中呈现出圆形的偏振状态。
3. 偏光滤光片：偏光滤光片是一种将偏振和滤光功能结合在一起的器件。
它可以选择性地阻挡特定方向的偏振光，并且还能够过滤掉特定波长范围的光线。
四、偏光片的市场需求
偏光片在眼镜、相机镜头、显示屏等领域有着广泛的应用。
随着人们对视觉体验的要求不断提高，偏光片的市场需求也在不断增加。
1. 太阳镜：偏光片被广泛应用于太阳镜中，可以有效减少阳光的眩光，提高驾驶和户外活动时的视觉清晰度。
此外，偏光片还能够过滤掉紫外线和有害的蓝光，保护眼睛免受损伤。
2. 相机镜头：偏光片可用于相机镜头，匡助摄影师在拍摄时消除反射光和增强对照度，提高照片的质量。
3. 显示屏：偏光片在液晶显示屏中起到关键作用，可以控制光的透过程度，提高显示效果和可视角度。
4. 光学仪器：偏光片还广泛应用于显微镜、望远镜、激光仪器等光学仪器中，匡助调节光线的偏振状态，提高观察和测量的准确性。
总之，偏光片通过选择性地控制光的偏振状态，具有消除反射光、减少光线散射、提高对照度和保护眼睛等作用。
根据不同的应用需求，偏光片可以分为线偏光片、圆偏光片和偏光滤光片等不同类型。
随着人们对视觉体验的追求，偏光片在太阳镜、相机镜头、显示屏和光学仪器等领域的市场需求也在不断增加。
