混凝土搅拌站工艺流程图
混凝土搅拌站结构与工作原理演示文稿
采用强制收尘机，成本高，效果最好；
一般与布袋除尘联合使用
使用强制除尘容易产生压差，影响计量精度
使用负压阀，减少对计量的影响
第四十七页，共71页。
供液系统结构与工作原理:
供液系统结构包括液体外加剂供应系统和水供应系统。
配套主机公称容量L
500≤L≤1500 1500< L≤2000 2000< L≤4000 4000< L≤6000
第七页，共71页。
混凝土搅拌站的发展史
（1）国外混凝土搅拌站的发展概况：
1903年德国建立世界第一台商品混凝土搅拌站；
1913年美国建立第一台商品混凝土搅拌站； 1949年日本建立第一台商品混凝土搅拌站。
（2）我国混凝土搅拌站的发展概况：
60年代中期开始研制生产混凝土搅拌站；
70年代批量生产小型混凝土搅拌站；
地仓式结构的配料站(混凝土结构)
钢结构式配料站
第二十一页，共71页。
第二十二页，共71页。
储料斗
储料斗主要用于储存物料(石子、 砂子）并有粗称与精称两个放料 门
计量斗
计量斗用于对物料按配方进行计 量，斗体为悬空安装在称重传感 器上。
物料输送系统及其部件
输送系统
主要包括骨料的输送和粉料的输送。 骨料的输送常采用带式输送机或提升斗； 水泥及掺合料的输送常采用螺旋输送机； 适用于输送松散密度为0.5 t/m3~2.5t/m3各种粒状、粉状等散体 物料，也可输送成件物品。
两边的检修走道方便检修皮带机。
急停开关：是作为安全保护装置，设在皮带机头部和尾部，在输送带运行 发生故障或事故时，可紧急停止皮带运行。
第三十一页，共71页。
倾斜皮带输送机整体外观图：
混凝土搅拌工艺流程设计
混凝土搅拌工艺流程设计一、引言混凝土搅拌工艺流程是指通过混凝土搅拌设备对水泥、砂、石料等材料进行混合，制成一定强度和耐久性的混凝土的过程。
混凝土搅拌工艺流程设计是指根据不同工程需要，设计出适合的混凝土搅拌工艺流程，以实现高效、安全、节能、环保的生产。
本文将从混凝土搅拌设备、原材料、搅拌工艺流程设计等方面，详细介绍混凝土搅拌工艺流程设计。
二、混凝土搅拌设备混凝土搅拌设备是混凝土搅拌工艺流程的重要组成部分，其主要作用是将水泥、砂、石料等原材料充分混合，形成均匀的混凝土。
常见的混凝土搅拌设备有混凝土搅拌车、混凝土搅拌站等。
1.混凝土搅拌车混凝土搅拌车是一种集混凝土搅拌、运输于一体的车辆，其主要特点是可以在现场进行混凝土的搅拌和运输，节约了时间和人力成本。
混凝土搅拌车的装载容量一般为6-16立方米，其搅拌方式有强制式和自由式两种。
2.混凝土搅拌站混凝土搅拌站是一种专门生产混凝土的设备，其主要特点是生产效率高、质量稳定可靠。
混凝土搅拌站一般由搅拌机、配料机、输送机、控制系统等部分组成，其搅拌方式有强制式和自由式两种。
三、原材料混凝土搅拌工艺流程中，原材料的选择和配比是影响混凝土质量的重要因素。
常用的原材料有水泥、砂、石料、水和外加剂等。
1.水泥水泥是混凝土中的主要胶凝材料，其质量直接影响混凝土的强度和耐久性。
常用的水泥有硅酸盐水泥、硫铝酸盐水泥和普通硬化水泥。
2.砂砂是混凝土的骨料之一，其主要作用是填充水泥和石料之间的空隙，增加混凝土的稠度和密度。
常用的砂有河沙、机制砂等。
3.石料石料是混凝土的骨料之一，其主要作用是增加混凝土的硬度和强度，提高混凝土的耐久性。
常用的石料有石子、碎石等。
4.水水是混凝土中的溶剂，其主要作用是使水泥和骨料充分混合，形成均匀的混凝土。
水的质量应符合国家相关标准。
5.外加剂外加剂是指混凝土搅拌过程中添加的一些特殊材料，其主要作用是改善混凝土的某些性能，如增加混凝土的塑性、减少混凝土的收缩等。

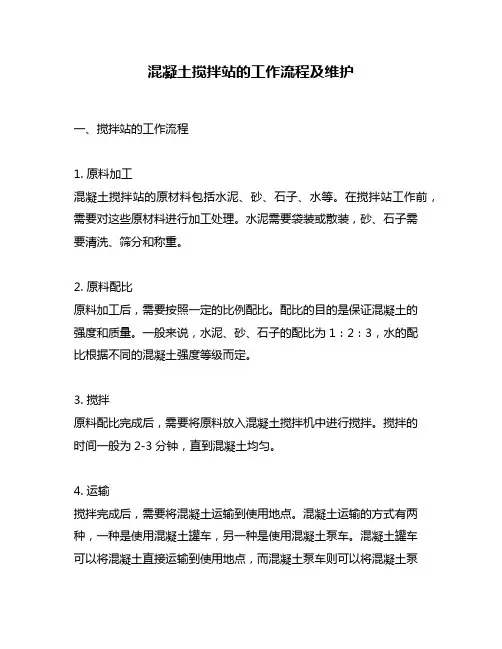

混凝土搅拌站的工作流程及维护
混凝土搅拌站的工作流程及维护一、搅拌站的工作流程1. 原料加工混凝土搅拌站的原材料包括水泥、砂、石子、水等。
在搅拌站工作前，需要对这些原材料进行加工处理。
水泥需要袋装或散装，砂、石子需要清洗、筛分和称重。
2. 原料配比原料加工后，需要按照一定的比例配比。
配比的目的是保证混凝土的强度和质量。
一般来说，水泥、砂、石子的配比为1：2：3，水的配比根据不同的混凝土强度等级而定。
3. 搅拌原料配比完成后，需要将原料放入混凝土搅拌机中进行搅拌。
搅拌的时间一般为2-3分钟，直到混凝土均匀。
4. 运输搅拌完成后，需要将混凝土运输到使用地点。
混凝土运输的方式有两种，一种是使用混凝土罐车，另一种是使用混凝土泵车。
混凝土罐车可以将混凝土直接运输到使用地点，而混凝土泵车则可以将混凝土泵送到高层建筑或远距离地点。
5. 浇筑混凝土运输到使用地点后，需要进行浇筑。
浇筑需要注意混凝土的均匀性和密实性，以保证混凝土的质量和强度。
6. 养护混凝土浇筑完成后，需要进行养护。
养护的目的是让混凝土逐渐硬化，达到设计强度。
养护时间一般为7-14天，根据混凝土强度等级和气温等因素而定。
二、搅拌站的维护1. 设备维护混凝土搅拌站的设备包括混凝土搅拌机、输送带、卸料斗等。
这些设备需要定期进行检查和维护，以确保设备的正常运行。
具体维护内容包括清洗设备、更换易损件、检查润滑油等。
2. 环境卫生混凝土搅拌站的环境卫生也需要得到保证。
设备周围需要保持清洁，避免杂物堆积和污水滞留。
同时，也需要注意噪声污染和粉尘污染的控制，保证工作环境的舒适和健康。
3. 安全管理混凝土搅拌站的安全管理也是非常重要的。
工作人员需要接受安全培训，了解设备操作规程和安全注意事项。
同时，也需要定期进行安全检查和维护，发现问题及时处理，避免事故的发生。
4. 质量管理混凝土搅拌站的质量管理也是必不可少的。
混凝土需要按照设计比例配料，搅拌时间和浇筑密实度也需要得到保证。
同时，还需要对混凝土进行质量检测，确保混凝土达到设计强度和质量标准。
混凝土搅拌站工艺流程
商品混凝土公司的材料管理方案一、搅拌站材料管理的任务 (1)二、企业概况 (2)三、混凝土配合比计算 (3)四、企业原材料用量 (4)五、企业工作制度及单位产量 (4)六、材料堆放要求 (5)七、环保治理措施 (5)八、工艺流程图 (6)加强搅拌站原材料管理,是提高材料管理水平、克服施工现场混乱和浪费现象、提高经济效益的重要途径之一。
原材料管理主要包括采购和供应计划以及材料场地堆放及出入库管理等内容，本文通过实地访问对公司的原材料根据理论原理针对以上各方面做了比较详细的设计,根据企业年产量和生产混凝土强度等级做了比较科学的计算和规划，同时，还明确了各个材料管理相关岗位职责，旨在更好的加强企业材料管理水平。
一、搅拌站材料管理的任务（1）全面规划在搅拌前作出原材料材料管理规划，参与施工组织设计的编制，规划材料存放场地、道路，做好材料预算，制定材料管理目标。
全面规划是使搅拌站材料管理全过程有序进行的前提和保证;（2）计划进场按搅拌进度计划，原组织材料分期分批有秩序入场。
一方面保证混凝土生产需要，另一方面要防止材料的浪费.计划进场是搅拌站材料管理的基础；(3)严格验收按照材料的品种、规格、质量、数量要求，严格对进场材料进行检查，办理收料.验收是保证进场材料品种、规格对路，质量完好、数量准确的第一道关口，是保证工程质量实现降低成本的重要保证条件；（4)合理存放按照现场平面布置要求存放材料，在方便施工、保证道路顺畅、安全可靠的原则下，尽量减少二次搬运。
合理存放是妥善保管的前提，是生产顺利进行的保证，是降低成本的重要方面;（5)妥善保管按照各项材料的自然属性，依据物资保障技术要求和现场客观条件,采取各种有效措施进行维护、保养,保证各项原材料不降低使用价值。
妥善保管是物尽其用，实现降低成本的保证条件;（6）控制消耗按照操作者承担的任务，依据定额及有关资料进行严格的消耗数量控制是控制工程成本的重要关口，是实现材料节约的重要保证；（7)监督使用按照混凝土供应量要求和用料要求,对已转移到操作者手中的材料，在使用过程中进行检查，督促班组合理使用材料。
水泥混泥土搅拌培训教材课件
• 斜皮带输送机两边的检修走道方便检修皮带机。
•水泥混泥土搅拌培训教材
•18
• 倾斜皮带输送机的倾角： • 18°倾角；采用普通平皮带， • 25°倾角，采用人字形浅花纹皮带， • 45°倾角，采用挡边槽型皮带。
•水泥混泥土搅拌培训教材
•30
• 第八节 气控系统 • 气控系统包括空压机、储气罐、供气管路和气水分离器、油雾器、减
压阀等气路附件， • 用于向搅拌机卸料门、骨料储料仓底门、计量斗底门或蝶阀、中途斗
底门等装置执行开关动作的气缸和粉料筒仓下部锥体的破拱装置提供 压缩空气。
•水泥混泥土搅拌培训教材
•31
• 组成：
骨料 （砂、石）；
粉料（水泥、粉煤灰、矿粉、粉状外加剂）；
水；
液态外加剂
• 性能
比重：1.9-2.7t/m3 抗压强度：10-80MPa
• 塌落度
低塑性混凝土 塑性混凝土 流动性混凝土
10mm～40mm 50mm～90mm 100mm～150mm
大流动性混凝土 ≥160mm
•水泥混泥土搅拌培训教材
•水泥混泥土搅拌培训教材
•16
• 倾斜皮带输送机由驱动装置、机架、输送带、托辊、改向滚筒、张紧 装置、清扫器、机罩、检修走道、接料板、调节螺杆和急停开关等组 成。
•水泥混泥土搅拌培训教材
•17
• 张紧装置是使输送带具有足够的张力，保证输送带和传动滚筒间产生 摩擦力使输送带不打滑，同时可以调整输送带长度变化所带来的影响。
•29
• 第七节 供外加剂系统 • 供外加剂系统由外加剂仓、供外加剂泵、外加剂循环泵、管路、及外
混凝土搅拌站施工技术流程
混凝土搅拌站施工技术流程混凝土搅拌站是建筑领域中常用的生产设备，用于生产混凝土。
在现代建筑工程中，混凝土搅拌站的使用极为普遍，并且能够提高混凝土的质量和生产效率。
本文将介绍混凝土搅拌站的施工技术流程，包括原材料的准备、生产过程和设备的维护等方面。
一、原材料准备混凝土搅拌站施工前需要准备各种原材料，包括水泥、碎石、砂子和水等。
首先，需要确保水泥的质量符合标准要求，可以进行取样检测并记录其塑性指数和凝结时间等数据。
其次，碎石和砂子需要进行筛选和洗净，确保其粒径合适且无杂质。
最后，对水源进行检测，确保其无污染物。
二、生产过程1.原材料的称量混凝土搅拌站中的配料机根据一定的比例将水泥、碎石、砂子和水等原材料进行称量，并将称量结果传输到控制系统中进行记录和调整。
2.搅拌过程混凝土搅拌站使用搅拌机对原材料进行混合，在混合的过程中加入适量的水，并根据需要进行搅拌时间的调整。
搅拌的目的是使原材料充分混合并形成均匀的混凝土。
3.卸料和运输混凝土搅拌完毕后，通过搅拌机的卸料装置将混凝土从搅拌机中卸出，并通过输送设备将其运输至使用地点。
运输过程中需要注意保持混凝土的均匀性和流动性。
三、设备维护保持混凝土搅拌站设备的正常运行和良好状态是施工技术流程中不可忽视的部分。
定期对设备进行检查和维护，包括清洗搅拌机、检修输送设备、更换磨损部件等。
此外，还需要注意设备周围环境的清洁和安全问题，避免杂物进入设备或造成安全隐患。
总结：混凝土搅拌站施工技术流程主要包括原材料的准备、生产过程和设备的维护。
确保水泥、碎石、砂子和水等原材料的质量和准备工作的整齐有序，能够提高混凝土的质量。
在生产过程中，通过配料和搅拌使原材料充分混合，并通过输送设备将混凝土运输至指定地点。
同时，定期对设备进行维护和保养，确保设备的正常运行和安全使用。
通过合理的施工技术流程，混凝土搅拌站能够高效、稳定地生产出优质的混凝土，满足不同项目的需求。
混凝土搅拌站预拌混凝土生产工艺(详细完整版)
混凝土搅拌站预拌混凝土生产工艺一、骨料存储和搬运：1．将不同规格和类型的骨料（如石子和沙子）存放在不同的储料仓中，确保配料的准确性和灵活性。
2．使用装载机或输送带等设备将骨料从储料仓中搬运到配料机。
二、骨料配料：1．根据预设的混凝土配方，通过自动配料控制系统准确称量所需的各种骨料。
2．配料过程中应严格控制骨料的比例和配比，确保混凝土配方的准确性和一致性。
三、水泥、粉煤灰和掺合料储存和搬运：1．将水泥、粉煤灰和其他掺合料存放在专门的储料仓中，并使用螺旋输送机等设备将其搬运到配料机。
2．控制掺合料的投入量和比例，以满足混凝土配方中的要求。
四、添加剂投放：1．根据需要，在搅拌过程中加入具有特定功能的添加剂，如减水剂、缓凝剂等。
2．通过自动控制系统精确投放添加剂，确保其对混凝土性能的影响可控和稳定。
五、水的投入：1．控制水的投入量和时间，确保混凝土的坍落度和流动性符合要求。
2．根据搅拌站的实际情况，可以采用手动或自动的方式进行水的投入和控制。
六、混凝土搅拌：1．将配料好的骨料、水泥、掺合料和添加剂等投放到混凝土搅拌机中进行搅拌。
2．控制搅拌时间和速度，确保混凝土充分均匀地混合，达到设计强度和均匀性要求。
七、混凝土输送和储存：1．将搅拌好的混凝土通过输送带、卡车或泵送设备等方式输送到施工现场。
2．在需要的情况下，可以设置混凝土储存罐或混凝土搅拌车，保持混凝土的流动性和可用性。
八、清洗和维护：1．定期对搅拌机、输送带等设备进行清洗和维护，确保设备的正常运行和生产质量。
2．对于混凝土搅拌站的关键设备，定期进行检查和维修，以延长使用寿命和提高工作效率。
请注意，混凝土搅拌站预拌混凝土生产工艺的具体步骤和控制方式可能因不同的搅拌站和项目而有所不同。
以上是一般而言的预拌混凝土生产工艺的常见做法和流程，供参考使用。
对于特定搅拌站或项目的具体生产工艺和要求，请与相关专业人员或搅拌站厂商进行详细咨询。
混凝土搅拌站设备详解
今天这一站去实习的地方是混凝土搅拌站:在那里，混凝土搅拌站的负责人给我们介绍了混凝土搅拌站的组成、设备、混凝土配料及其作用，以及混凝土搅拌流程。
一、混凝土搅拌站组成混凝土搅拌站主要由搅拌主机、物料称里系统、物料输送系统、物料贮存系统和控制系统等5大系统和其他附属设施组成。
1.搅拌主机搅拌主机按其搅拌方式分为强制式搅拌和自落式搅拌。
强制式搅拌机是目前国内外搅拌站使用的主流，它可以搅拌流动性、半干硬性和干硬性等多种混凝土。
自落式搅拌主机主要搅拌流动性混凝土，目前在搅拌站中很少使用。
强制式搅拌机按结构形式分为主轴行星搅拌机、单卧轴搅拌机和双卧轴搅拌机。
而其中尤以双卧轴强制式搅拌机的综合使用性能最好。
2.物料称里系统物料称里系统是影响混凝土质里和混凝土生产成本的关键部件，主要分为骨料称童、粉料称量和液体称里三部分。
-般情况下，每小时20立方米以下的搅拌站采用叠加称里方式，即骨料(砂、石)用一把秤，水泥和粉煤灰用- 把秤，水和液体外加剂分别称里，然后将液体外加剂投放到水称斗内预先混合。
.而在每小时50 立方米以上的搅拌站中，多采用各称物料独. 立称里的方式，所有称童都采用电子秤及微机控制。
.骨料称量精度<2%，水泥、粉料、水及外加剂的称里精度均达到<≤1%.3.物料输送系统物料输送由三个部分组成。
骨料输送:目前搅拌站输送有料斗输送和皮带输送两种方式。
料斗提升的优点是占地面积小、结构简单。
皮带输送的优点是输送距离大、效率高、故障率低。
皮带输送主要适用于有骨料暂存仓的搅拌站，从而提高搅拌站的生产率。
.粉料输送:混凝土可用的粉料主要是水泥、粉煤灰和矿粉。
目前普遍采用的粉料输送方式是螺旋输送机输送，大型搅拌楼有采用气动输送和刮板输送的。
螺旋输送的优点是结构简单、成本低、使用可靠。
液体输送:主要指水和液体外加剂，它们是分别由水泵输送的。
4.物料贮存系统混凝土可用的物料贮存方式基本相同。
骨料露天堆放(也有城市大型商品混凝土搅拌站用封闭料仓);粉料用全封闭钢结构筒仓贮存;外加剂用钢结构容器贮存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查混凝土 （试验室）
坍落度、扩展度、温度和 含气量 （合格）
每100方取样一次、每班 或每一结构物至少2次
砂石分离机
（报废）
(不合格）
调灰、降标处理
运往工地 （报废、剩灰）
（退灰）
调灰、降标处理 砂、石再 浆水 （调整含浆量）
涉县金隅商砼分公司生产工艺流程图
混凝土生产任务通知单 按设计文件技术要求通知 施工（工地）
测定粗、细骨料含水率
按相应理论配合比及含水率 开出施工配料单 （试验室） 开盘前检查
原材料规格品牌 是否相符计量 Nhomakorabea备进行校核
搅拌站设备是否正常
水泥、掺合料±1%
外加剂±1% 按施工配合比称量 称量最大允许误差 碎石、砂±2% 外加剂 拌和水±1% 水 （搅拌） 按要求分步骤投料 骨料（石子、砂子） （搅拌均匀） 粉料（水泥、粉煤灰、矿 粉） （充分搅拌） 搅拌机搅拌 自全部原材投入后总搅拌 时间不宜小于60秒也不宜 大于2分钟 （卸料）
