申报鲁班奖工程影像资料的收集与整理
争创鲁班奖工程资料的收集整理方案11
争创鲁班奖工程资料的收集整理方案9.1工程资料的要求整理完整的工程资料室确保得奖的一项重要工作。
工程资料是复查小组工作中的重要环节。
在施工过程中，对工程资料的收集和整理应注意工程资料的全面性、可追溯性、真实性、准确性。
9.1.1工程资料的全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。
一项鲁班奖工程，从立项、审批、勘测、设计、施工、监理、竣工、交付使用，到报评鲁班奖过程中，涉及到众多的环节和众多的部门，这就要求工程资料齐全完整。
应会同建设单位收集、整理一并归入档案。
如有关计划、规划、土地、环保、人防、消防、供电、电信、燃气、供水、绿化、劳动、技监、档案等部门检测、验收或出具的证明。
常见的有：公安消防部门对审计的审查意见书，工程验收资料意见书，消防技术检测部门的检测报告，施工单位的消防施工许可证。
变电工程的施工资料，环保部门的检测记录，劳动（技监）部门对电梯的管理等资料。
各种设备的安装资料，如制冷机组、空调机组的安装；按规定应检测和抽检的实验记录，如阀门、闭式喷头、气体灭火、系统组件等检验报告。
上述资料有的是前期管理资料，有的是施工中建设单位指定分包施工或者行业垄断施工的单位的资料，作为主承建单位申报项目的鲁班奖工程，收集这些资料的确有很大的难度，但无论怎样，鲁班奖工程的资料必须是全面的、齐全的、完整的。
9.1.2工程资料的可追溯性“根据记载的标识、追踪实体的历史，应用情况和所处场所的能力。
”对于鲁班奖来讲主要是：原材料、设备的来源和施工（安装）过程中形成的资料。
涉及到产品的合格证，质量证明书，检验实验报告等。
进货时供应商提供是原件的应归入工程档案；提供抄件的应要求供应商在抄件上加盖印章，注明所供数量、供货日期、原件在何处,抄件人应签字。
重要部位的使用材料应在原件或抄件上注明用途，使其具有追溯性。
如设备运转记录应一机一表。
设备安装的记录表格也不能只有一个试运转表格，安装各程序的情况均应进行记录，如设备基础验收、设备开箱检查、划线定位、找正找平、拆卸清洗，联轴器同心度、隐蔽工程等均不可缺少。
创鲁班奖装修工程技术资料的管理：工程影像资料(1)
创鲁班奖装修工程技术资料的管理：工程影像资料（1）二、工程影像资料收集、整理、归档（一）留置影像资料的原则1、鲁班奖录像、拍照的要求：以录像为主，照相为辅。
1.1录像方法：要求全面人才，摄像机会使用，拍摄部位明确，画面能体现拍摄目的，画面移动视觉让人看后舒服，每个摄像目的前后开始有5秒钟停留时间。
左右摇可以，上下摇时一般从下向上摇（如：拍摄整体建筑物，从散水→主体→屋面）拍摄每道工序细部做法，必须是目的明确，周围环境无杂物、干净、测量工具齐全，人员身份明确，安全防护措施到位，有近景也有远景（最好近景少些，越近看的越清楚，问题容易暴露）。
1.2总之所有专业、每道工序、每个操作过程均须执行规范操作，施工现场无违规行为，各专业人员要积极配合，同时做好现场文明施工。
1.3关键点：找出工程亮点；一个工程抓住3-4个亮点就是成功的一半。
（亮点在录像时必须有体现，实体工程评委必须看的）1.4人员分工：结构：钢筋（Z）、木工（Z）、混凝土（Z）、装修：（Z）、水暖通（王字刚）电气：（Z）文明施工（Z）钢结构：（Z）；石材（Z）；幕墙（Z）其他（Z）1.5录像负责人：Z2、几方面找：外檐、屋面、内找出工程亮点，从以下装修、设备四方面：解放军第三〇七医院新建医疗综合楼工程最大一个亮点就是面积大，施工难度大，凡所有的都应有具体数量，如钢筋接头数量，箍筋数量、梯子筋数量、马镫的数量等。
幕墙胶缝的总延米数，止水带、止水条总延米数。
2.1本工程为医院工程，体现医院特色，体现人文关怀如：PVC地面、扶手、无障碍设施等。
特殊医疗区域要有体现如：手术室洁净部位；2.2医用专业设备安装，及时与专业分包单位配合好，做好整体规划，从细部着手，注意细部构造。
3、土建工程基础、主体、结构工程摄像工作要点：3.1、基础工程：3.1.1、涉及结构安全方面：建筑物基坑、基础形式、基槽边坡支护、钢筋连接形式等要及时留影像资料。
3.1.2、”四新”（新材料、新工艺、新技术、新产品）应在工程中有体现。
创鲁班奖装修工程技术资料的管理：工程影像资料(2)

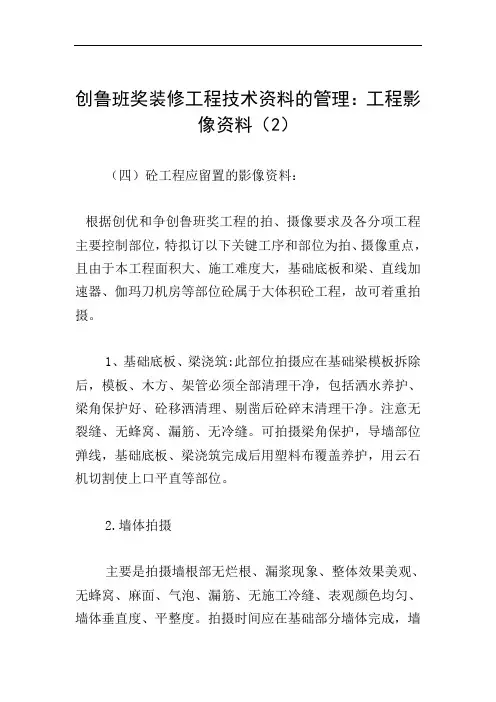

创鲁班奖装修工程技术资料的管理：工程影像资料（2）（四）砼工程应留置的影像资料：根据创优和争创鲁班奖工程的拍、摄像要求及各分项工程主要控制部位，特拟订以下关键工序和部位为拍、摄像重点，且由于本工程面积大、施工难度大，基础底板和梁、直线加速器、伽玛刀机房等部位砼属于大体积砼工程，故可着重拍摄。
1、基础底板、梁浇筑:此部位拍摄应在基础梁模板拆除后，模板、木方、架管必须全部清理干净，包括洒水养护、梁角保护好、砼移洒清理、剔凿后砼碎末清理干净。
注意无裂缝、无蜂窝、漏筋、无冷缝。
可拍摄梁角保护，导墙部位弹线，基础底板、梁浇筑完成后用塑料布覆盖养护，用云石机切割使上口平直等部位。
2.墙体拍摄主要是拍摄墙根部无烂根、漏浆现象、整体效果美观、无蜂窝、麻面、气泡、漏筋、无施工冷缝、表观颜色均匀、墙体垂直度、平整度。
拍摄时间应在基础部分墙体完成，墙体模板大部分已拆除并且材料全部清运完毕，养护14天后，可拍Ⅲ段内外墙，此部分墙体较简洁。
墙体养护也应用薄膜覆盖，覆盖时用胶粘带粘贴，粘贴前先将墙体全面湿润。
在每个检查过程当中可跟踪拍摄3.框架柱拍摄主要拍摄根部、阳角、模板接缝处，应无烂根、接缝平整、无错台、漏浆、阳角方正、阳角圆滑、表面无锈痕、蜂窝、麻面、加渣、气泡、缺楞掉角现象，顶部切割平整，可同墙体一同拍摄，也可单独拍摄，拍摄时间为钢柱模拆除后，现场清理完毕，用塑料薄膜保护前，或等养护龄期达到要求后拍摄。
地上部分待结构封顶后拍摄，选光线较明亮部位拍摄。
柱子检查垂直度过程拍摄一次，包括检查记录的印章。
冬季施工时，墙柱的草帘被保温要拍摄。
浇筑过程中应拍摄一次，柱顶应用棉丝或海绵覆盖，养护时洒水湿润，使海绵充分吸水，然后达到养护效果。
4.顶板、梁拍摄拍摄要等模板拆除后，重点主要找梁底面平整、梁角方正、无漏浆、无掉角、无变形、板面主要控制平整、扫面均匀、朝向一致、标高正确、无起砂、预留洞口规矩的部位拍摄，但施工时要符合规范施工。
试论鲁班奖工程资料的收集与整理
试论鲁班奖工程资料的收集与整理发布时间：2022-05-17T08:35:47.708Z 来源：《建筑实践》2022年2月第3期作者：谢雪莲[导读] 在工程行业现代化发展的趋势下，越来越多的企业希望参与鲁班奖，因为鲁班奖是工程领域谢雪莲广西建工第五建筑工程集团有限公司广西柳州 545001摘要：在工程行业现代化发展的趋势下，越来越多的企业希望参与鲁班奖，因为鲁班奖是工程领域比较权威性的奖项，如果能够获得这一奖项，就可以使社会认可企业，从而带动企业的长远发展。
但鲁班奖的质量要求非常高，为在项目实施的全过程中实现质量管理和控制，必须要重视在项目全部阶段的资料收集与管理，将这些资料作为质量追溯、监督的参考。
基于此，本文重点分析了鲁班奖工程资料的收集与管理策略，有利于指导工程项目的建设与实施。
关键词：鲁班奖；工程资料；收集管理近年来，建筑市场发生了显著的变化，越来越多的工程企业涌入了市场，企业与企业之间的竞争日渐激烈，为赢得市场竞争优势，很多企业致力于打造鲁班奖工程，以通过质量控制来赢得竞争先机。
但鲁班奖工程项目的实施中，为保障项目的高效开展，促进工程质量、安全等目标的实现，企业在项目实施中需重视工程资料的收集与管理，通过工程资料的全面整合最大化利用资料，辅助各项管理和控制工作的开展。
未来的鲁班奖工程中，不仅要重视工程资料的收集与管理，更需致力于资料管理的创新。
1.工程资料收集和整理的重要意义在任何规模、类型的建筑工程项目实施中，工程企业都必须做好工程资料的收集和管理，工程资料是项目实施中一切施工过程的记录，其中包含有所有与工程建设相关的信息。
当下的工程项目中，人们更为追求精细化的管理模式，为促进项目的规范化、标准化实施，对工程资料的收集和管理必不可少。
实际上，工程资料收集和管理的好坏在一定程度上会影响到企业对工程的质量、安全、成本等控制水平，因为很多的管理和控制工作都要参考工程资料来开展[1]。
在工程资料中记录了全部与工程相关的信息，通过对资料的收集与管理，监理部门也就可参考这些资料，来开展清点、整编与登记造册，及时将这些资料上传给业主或者管理部门。
国优、鲁班奖资料的编制及整理
人
全
项目技术负责人应将工序中的关键技术要求向施工管理人员进行技
术交底，主要内容有：施工组织设计中关键施工工序和技术要求，以及 质量保证措施；施工作业指导书的技术操作和质量保证措施；图纸会审
员
人
内容交底；设计变更交底；施工质量标准及验收规范的有关条文。
六、工程技术资料的基本要求
3、项目关键内容要统一：每个项目的工程名称、结构类型、建筑面 积、层数等关键内容一定要统一。上述内容应在工程开工时根据建设单 位的报建资料，确定好统一正确的内容，并在第一次监理例会中以会议
纪要的形式加以明确，并要求各资料编制、整理单位按确定的内容填写
工程资料。 4、表达部位要统一、准确：对于工程资料的表达部位填写要统一， 不要有的写标高，有的写层数，有的分区，有的分轴线，也不要写主体 或地下室等大部位，要统一具体到构件，表达的部位最好与图纸和施工 组织设计中部位一致。（为方便监理验收，报审表可写分区）
四、监理资料及获奖证书
• • • • • • • • • • 1、工程监理证 2、工程监理规划 3、工程监理细则 4、工程监理日志 5、监理通知单及回复文件 6、监理会议纪要 7、各类报审表（施工组织设计、施工方案、工序、材料等） 8、 监理竣工总结 9、质量评估报告 10、获奖证书包括省结构优和当地或行业最高质量奖、省部级以上设 计奖、省部级以上文明工地、省部级以上科技奖、省部级以上技术创 新、省部级以上科技创新等。 • 监理资料应与施工单位工程资料一致，防止抽查。存在不可控因素
2、施工日记 施工日记是施工活动的原始记录，是编制施工文件、积累资料、总
主要 及改 结施工经验的重要依据。从开工到竣工对施工过程有关技术管理和质量 （2） 管理的活动逐日记录；应以单位工程为记载对象，记录日期应连续，当 （3） （4） 不连续时（如因事停工）应作出说明；记录内容要应真实、连续和完整， 否已 （5） 不能只填出工人数；当天事当天记录完，切忌搞“回忆录”；现场应设 （6） （7） 温度计，专人记录每天的温度和天气情况。 （8） 施工日志由多部门相关责任人记录，并不是施工员负责。建议公司或 （9） 决定 项目安排专人汇总施工日志，同时确保施工日志的内容与对应的隐蔽资 （10 料、送检资料、检验批等其它文件一致。在评优过程中，施工日志是非 和处 （11
鲁班奖申报资料的内容和要求
鲁班奖申报资料的内容和要求2)基础施工照片；3)结构施工照片；4)门窗安装照片；5)屋面防水照片；6)管线敷设照片；7)设备安装照片；8)室内外装修照片。
2．景观工程照片的收集1)绿化工程照片；2)水景工程照片；3)灯光工程照片；4)雕塑工程照片；5)广场、道路工程照片；6)其他景观工程照片。
3．照片的编排1)照片的尺寸必须为5寸或6寸；2)每张照片必须注明拍摄时间、地点、拍摄者和拍摄内容；3)照片的排列顺序必须与建设进度相符合；4)照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。
4．照片的张数1)结构工程照片要求不少于40张；2)景观工程照片要求不少于20张。
5．照片的保存1)照片必须保持完整，不得有缺页、缺角、污损等现象；2)照片必须按照建设进度和照片编排顺序进行保存；3)照片必须保存在干燥、通风、防潮、防火的地方，不得与易燃、易爆物品放置在一起。
要求申报资料必须准确，真实，涵盖全部内容。
资料中的数据和文字必须与工程一致。
如果有差异，必须有相应的变更手续和文件说明。
必须使用由___统一印制的《鲁班奖申报表》。
承建单位即申报单位名称要与建设工程施工合同中承建单位名称一致。
申报资料中提供的文件、证明和印章等必须清晰，容易辨认。
规划报批文件中的建筑面积必须与施工技术资料、申报资料及规划验收文件中的建筑面积一致，如果存在差距必须到规划部门办理相关手续。
提供工程款支付情况的说明，包括业主支付总承包商及总承包商支付分包商的情况。
工程录象带的内容应包括工程全貌，工程竣工后的各主要功能部位，工程施工中的基坑开挖、基础施工、结构施工、门窗安装、屋面防水、管线敷设、设备安装、室内外装修的质量水平介绍以及能反映主要施工方法和体现新技术、新工艺、新材料、新设备的措施等。
照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。
结构工程照片要求不少于40张，景观工程照片要求不少于20张。
鲁班奖评优工程资料检查要求与重点
鲁班奖评优工程资料检查要求与重点针对工程创优及鲁班奖评审项目在工程前期就应该做好的工程资料策划工作，以满足工程创优及鲁班奖的评审。
工程资料的编制是根据工程实体逐步推进的工作，在施工过程中需要注重资料编制的实时性及资料收集的及时性，这样才能做到资料的真实且可追溯。
工程资料在我们工程建筑中与实体工程起着同样重要的作用，一套完整、详实、齐全同时具备可追溯性的资料在建筑过程中必不可少。
而在，工程创优及鲁班奖评审过程中工程资料的检查往往更加细致入微，那么工程资料的前期策划工作往往在最终结果上起着决定性作用。
一、工程资料的要求一个整体工程的全部工程资料的形成包含土建、机电安装、装饰装修、园林、消防、电梯等各个专业，所以人员配备需要全部到位且分工明确。
项目需指定专职人员担任资料员，负责工程资料的收集、整理工作。
相关的参与人员要经过统一培训、交底，责任划分、对于工作流程、工作目标清楚。
工程资料整理的质量水平如同工程质量水平一样，直接影响到创优及鲁班奖复查的最终结果。
因此工程资料应达到：齐全完整、编目清楚、内容翔实、数据准确，各项试验、检测报告完全合格，隐蔽工程验收签证齐全等。
必须满足以下基本要求：在工程开工前要明确资料编制标准和依据（地方标准、企业标准、国家标准），以保证资料形成的统一性、系统性；资料多级目录（总目录、分卷目录、子目录）清楚，便于检查和查找；资料内容齐全、真实、可靠、及时，填写规范，签名盖章完整；资料纸张规格统一，装订整齐、封面规矩美观，有统一的封面及资料盒。
严格按照鲁班奖资料管理要求，做到工程资料的全面性、可追溯性、真实性、准确性。
1、工程资料的全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。
同时，工程资料的施工记录、材料资料、施工日志、竣工图纸等部分必须齐全完整才能做到资料的全面性。
2、工程资料的可追溯性对于鲁班奖工程来讲主要是：原材料、设备的来源和施工（安装）过程形成的资料。
创鲁班奖工程技术资料的要求
创鲁班奖工程技术资料地要求及应注意地问题一、创鲁班奖工程技术资料地填写、收集、整理总体要求：、凡与工程建设有关地反映工程质量地所有技术管理资料、质量管理与控制资料，均应做1到真实、有效、及时、完整、齐全、准确，要具有可追溯性；有检查评定结论或结果要求. 地，其结论或结果必须真实可靠、语言规范；所有资料应签证、盖章手续齐全.2、整理应有总分目录表，要便于查阅地要求；分目录中国建筑工程总公司企业标准》一92 Q / ZD01 总目录地编排应符合《（卷内目录）应尽量细，为了查看方便，在排列上应系统性，如材质与产品检验类地排列见证取样送检委材料合格证及合格证抄件----顺序为：材料汇总表----材料进场验收登记----装饰、安装材料也相同，材料、设备地汇总表或清单（内容应包括：序. 托书----复试报告材材料进场验收登记----号、材料设备名称、规格型号、制造商、代表数量、页次等）----料设备合格证明文件----见证取样送检委托书----复试报告，一一相对应地排列并装订在一起，便于查阅.二、工程技术资料填写、收集应注意地问题：（一）施工组织设计1、编制依据要充分、详细，不能仅以“现行各项施工验收规范、标准，甲方提供地施工图”一句话概括.2、对工程关键或重要地分部、分项工程应有施工技术方案或技术措施，并且对工程特点、难点、重点等要有针对性和指导性.3 、要有质量目标、质量责任制、质量管理和控制措施与方法.使施工过程中对质量地控制、管理、检查等有标准和依据.4 、质量策划（可编制在施组中或单独编制）：如文件编制计划、技术交底计划、技术复核与预检计划、原材料取样计划、过程产品地取样计划、隐蔽工程验收计划、新技术推广计划、成品保护计划、质量记录计划、质量验收计划等.5 、施工组织设计应全面，包括所有分部以及分包地分部分项工程.6 、对施工组织设计、技术方案或技术措施等，要认真负责地审核、审批手续（包括分包单位编制地）.（二）技术交底1 、技术交底应认真细致，内容应包括材料要求、主要机具、作业条件、操作工艺、质量标准、成品保护、应注意地质量问题等内容.为确实起到指导操作地作用，技术交底除文字叙述外，还应尽可能制图说明，以减少对文字叙述产生误解地可能.2 、所有地分项工程都应进行书面地文字技术交底. （三）施工总结施工总结是建筑工程地阶段性、综合性或专题性文字材料.应包括以下方面：1 、管理方面：根据工程特点与难点，进行工程质量、现场、合同、成本和综合控制等方面地管理总结.2 、技术方面：工程采用地新技术、新产品、新工艺、新材料总结.3 、经验方面：施工过程中各种经验与教训总结.（四）材质证明及复试从近几年工程工程地检查情况来看材质证明、复试报告等资料都只能够做到基本齐全，在细节方面仍存在较多问题，对于创鲁班奖程来说必须收集整理得更好、更完整.吨控制批量外还应注意冶炼地炉（批）号，应严格按照60 、钢材地复试除按不超过1GB 1 3 0 13 》钢筋硷用热轧光圆钢筋97 、《》《钢筋硅用热轧带肋钢筋GB 1 4 99 一等规范关于验收批量地要求进行验收 1 997 GB / T701 一低碳钢热轧圆盘条》《一97 及并取样复试，在复试报告上均应注明材质证明单地编号或炉（批）号、代表地批量与使用对于一、二级抗震等级地框架结构，还应复核复试报告中用于结构纵向受力钢筋.地部位等、钢筋地屈服强度25 1 . 地抗拉强度实测值与屈服强度实测值地比值是否符合大于或等于. 1 . 3 地规定实测值与强度标准值地比值不应大于、在钢材地材质证明上应注明进场地批量，当同一张材质证明中有不同炉（批）号地钢2材时，应分别注明进场地具体规格及每一炉（批）号地进场数量、进场时间与取样实验报除此之外，还应复核合格证与进场地规格、级别、炉告地编号并加盖监理单位工程章..（批）号是否相符，合格证中地相关数据是否符合相应规范地规定等、水泥、砖、承重砌块、防水材料等，对其材质证明与复试报告地要求与钢材相同，并3应进天地材质证明地收集齐全.天和28 应进一步加强验收批量地控制，并且水泥应注意 3. .注意装饰阶段所用水泥合格证及进场地复验行复试地，每一验收批均应进行复试、设备安装工程地材质证明或出厂合格证地收集应注意以下问题：4）每批进场材料地材质证明或出厂合格证地品种规格要收集齐全，每．批进场材料要有( 1.进场验收记录.）材质证明或出厂合格证中要注明代表批量、进场日期、安装或使用部位( 2）进口设备或材料地一系列外文证明文件要有相应地中文翻译文本，还应附有报关单及( 3. 商检证明资料（土建所用材料相同）认证3C ）对于电气材料、设备等，除生产厂家出具地合格证外，还应有生产许可证、 4 (资料以及化学建材产品合格证和推广使用证，以证明所使用地材料或设备是由正规工厂生.产地安全可靠产品.）压力容器亦应附有生产许可证和实验报告( 5.电线管等应附有氧指数实验报告及消防部门认可证明( 6 ) PVC.）镀锌钢管除出厂合格证外还应附有镀锌层厚度、均匀度、牢固度地检测报告( 7、安装材料设备地复试：住宅工程使用地电能表、水表、燃气表、热量表法定计量检定5对于其他安装工程机构地检定合格证书；阀门、给排水用塑料管材等必须按规定要求复试.. 材料，当对其质量有怀疑时也应进行复试、装饰装修工程所用材料应注意：材料地燃烧性能应符合现行国家标准，并应有相应地6检验报告；所用材料地有害物质含量应符合国家有关装饰装修材料有害物质限量标准地规.装饰材料合格证明文件与复试资料一般包括：定，并应有相应地检验报告装饰材料合格证明文件（供应单位提供）：门窗性能检测报告、吊顶材料性能检验报①饰面石材性能检验报告、饰面砖性能检验报告、涂饰材料性能.告、饰面板材性能检验报告检验报告、玻璃性能检验报告、壁纸与墙布防火及阻燃性能检验报告、装修用粘结剂性能一检验报告、隔声／隔热／阻燃／防潮材料·性能检测报告、材料污染物含量检测报告（民用建筑工程室内环境污染控制规范）.②装饰装修材料复试：外门窗复试报告、人造木板、花岗石、安全玻璃、外墙面砖等.（五）施工实验与施工记录施工实验报告单与施工记录中相关内容应齐全、数据应准确，要有可追溯性，要求有结论地应有明确地结论性意见.1 、钢筋地焊接报告取样量与工程实际应相符，应杜绝漏取和少取现象.2 、所有有防水要求地，如楼层上地浴间、卫生间、厨房、阳台、屋面、幕墙等均应进行相应地泼水、蓄水或淋水实验，及记录地下室地防水效果检查等也应做好相应地记录.、两强试块取样3( l ）结构硅试块取样：IOOM ，地同配合比地硅取样不得少于一次；每拌制100 盘且不超过a盘时，取样不得少于一次；b 每工作班拌制地同一配合比地硷不足100每一楼层、同一配合比地硅，取样不得少于一次；c取样不得少于一次；1000 M3 时一，同一配合比地硷每200 M3 d 当一次连续浇筑超过规范规定87 每次取样应至少留置一组标准养护试件，标准养护试块严格按照JGJ 1 07 一e同条件养护试件地留置应根据实际需要确. 28 天龄期），严禁超龄期现象养护与实验（—50204 定；用于测定砼结构实体强度地同条件养护试块地留取与养护应严格按规范GB. 规范地规定执行，并且应有相应地测温记录2002）屋面细石硷、地面工程硅漏取或不取样实验地现象较普遍（地面以同一配合比，同一( 2. 为一检验批）强度等级，每一层或每1000 m3）砌体砂浆取样一般能按规范执行，对于地面水泥砂浆不取样实验地现象较普遍（地面( 3. 可为一检验批）水泥砂浆以同一配合比、每一层或每1000 m2硅强度评定时出现问题比较.4 、两强试块强度评定：砂浆试块强度评定一般还未出现问题多，应注意：同一验收批：强度等级相同、配合比基本相同，并且按基础、主体、屋面细石硅、地面(1).硅、设备基础、水池水箱硅等，分别进行强度评定一组试件中强度地最大值和最小值与中间值之差均超过中间值地巧％，该组试件强度不(2)作为评定地依据时，应有对该组试件所代表地构件或部位进行非破损检测，该试块地检测. 报告不参与强度评定Sfcu = 0.06fcu , k . 0.06fcu , k 时，应取(3)当强度标准差Sfcu 地计算值小于C20 强度等级高于fcu . min ≥0.85 fcu , k 。
