地基钎探标准
地基钎探工程技术标准

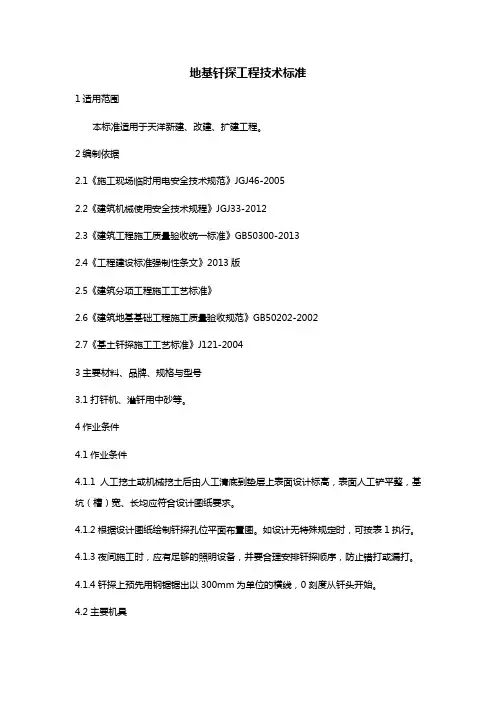

地基钎探工程技术标准1适用范围本标准适用于天洋新建、改建、扩建工程。
2编制依据2.1《施工现场临时用电安全技术规范》JGJ46-20052.2《建筑机械使用安全技术规程》JGJ33-20122.3《建筑工程施工质量验收统一标准》GB50300-20132.4《工程建设标准强制性条文》2013版2.5《建筑分项工程施工工艺标准》2.6《建筑地基基础工程施工质量验收规范》GB50202-20022.7《基土钎探施工工艺标准》J121-20043主要材料、品牌、规格与型号3.1打钎机、灌钎用中砂等。
4作业条件4.1作业条件4.1.1人工挖土或机械挖土后由人工清底到垫层上表面设计标高，表面人工铲平整，基坑（槽）宽、长均应符合设计图纸要求。
4.1.2根据设计图纸绘制钎探孔位平面布置图。
如设计无特殊规定时，可按表1执行。
4.1.3夜间施工时，应有足够的照明设备，并要合理安排钎探顺序，防止错打或漏打。
4.1.4钎探上预先用钢锯锯出以300mm为单位的横线，0刻度从钎头开始。
4.2主要机具4.2.1钎杆：用直径为Ø22～25mm的钢筋制成，钎头呈60度尖锥形状，钎长2.1m～2.6m。
4.2.2大锤：普通锤子，重量8kg～10kg。
4.2.3穿心锤：钢制圆柱形錘体，在圆柱中心开孔Ø28～30mm，穿于钎杆上部，锤重量10kg。
4.2.4钎探机械：专用的提升穿心锤的机械，与钎杆、穿心锤配套使用。
5用料及作法5.1工艺流程：绘制钎点平面布置图→放钎点线→核验点线→就位打钎→记录锤击数→拔钎→盖孔保护→验收→灌砂。
5.2按钎探孔位置布置图放线，孔位洒上白灰点，用盖孔块压在点位上做好覆盖保护。
盖孔块宜采用预制水泥砂浆块、陶瓷锦砖、碎磨石块、红机砖等。
每块盖块上面必须用粉笔写明钎点编号。
5.3就位打钎5.3.1人工打钎将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50cm，将钎垂直打入土层中，也可用穿心锤打钎。
地基钎探标准

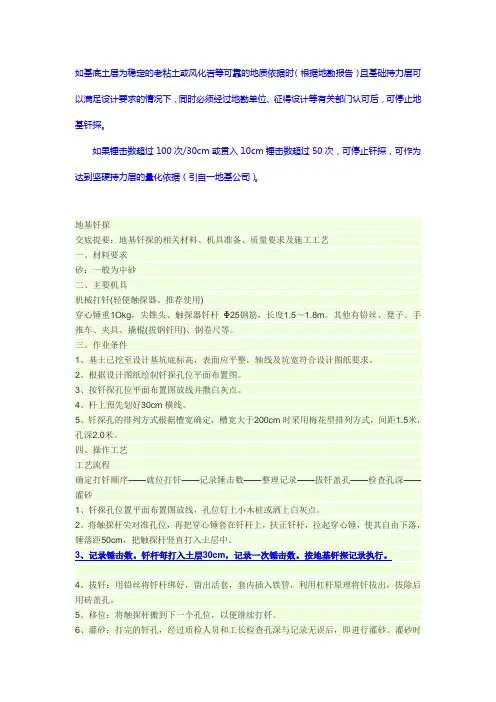

如基底土层为稳定的老粘土或风化岩等可靠的地质依据时（根据地勘报告）且基础持力层可以满足设计要求的情况下，同时必须经过地勘单位、征得设计等有关部门认可后，可停止地基钎探。
如果锤击数超过100次/30cm或贯入10cm锤击数超过50次，可停止钎探，可作为达到坚硬持力层的量化依据（引自一地基公司）。
地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。
其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
地基钎探方案
地基钎探方案引言概述：地基钎探是地质勘探中常用的一种方法，通过钻孔方式获取地下岩土的物理性质和地质结构信息，为工程设计和施工提供重要依据。
本文将介绍地基钎探方案的相关内容，包括方案选择、钎探设备、钎探操作、数据处理和应用等方面。
一、方案选择1.1 确定钎探深度：根据工程需求和地质条件确定钎探深度，一般应达到设计基础底面以下。
1.2 确定钎探位置：根据工程地质特征和设计要求确定钎探点位，避免地下管线和其他障碍物。
1.3 确定钎探孔径：根据勘探目的和地层情况选择合适的钎探孔径，一般常用直径为75mm或100mm。
二、钎探设备2.1 钎探机选择：根据钎探深度和孔径选择适合的钎探机，常用的有手持式、车载式和机动式等。
2.2 钎探钻头：选择适合的钎探钻头，一般有扁头、尖头和圆头等，根据地层情况灵活选择。
2.3 钎探附件：配备钻杆、钻头、钎体、取心器等附件，确保钎探操作的顺利进行。
三、钎探操作3.1 钎探前准备：清理钎探点位周围杂物，确保安全和顺利进行钎探操作。
3.2 钎探过程：根据设计要求和地层情况逐层进行钎探，及时记录孔深、取样情况等数据。
3.3 钎探结束：达到设计深度后，进行取心、取样等工作，做好数据整理和保管工作。
四、数据处理4.1 数据录入：将钎探过程中获取的数据进行录入和整理，包括孔深、取样情况、地层情况等。
4.2 数据分析：根据录入的数据进行分析，得出地质结构、物理性质等信息，为工程设计提供依据。
4.3 数据报告：编制钎探报告，详细记录钎探过程和结果，为工程决策提供参考。
五、应用与展望5.1 工程设计：地基钎探数据是工程设计的重要依据，可以为基础设计、地质灾害评价等提供参考。
5.2 工程施工：钎探数据可以指导工程施工过程中的地基处理、基础设计等工作，提高工程施工质量。
5.3 发展趋势：随着科技的不断发展，地基钎探技术也在不断完善，未来将更加智能化、自动化，为工程勘察和设计提供更好的支持。
总结：地基钎探方案是地质勘探中的重要环节，通过合理选择方案、设备和操作方法，获取准确的地下信息，为工程设计和施工提供可靠依据。
地基钎探技术要求
本表由施工单位填写，交底单位与接受交底单位各存一份。
本表由施工单位填写，交底单位与接受交底单位各存一份。
名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。
____佚名《越人歌》人生若只如初见，何事秋风悲画扇。
____纳兰性德《木兰词·拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。
____苏轼《江城子·乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。
____李之仪《卜算子·我住长江头》玲珑骰子安红豆，入骨相思知不知。
____温庭筠《南歌子词二首/ 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。
____元稹《离思五首·其四》愿得一心人，白头不相离。
____卓文君《白头吟》去年今日此门中，人面桃花相映红。
____崔护《题都城南庄》平生不会相思，才会相思，便害相思。
____徐再思《折桂令·春情》入我相思门，知我相思苦。
____李白《三五七言/ 秋风词》山无陵，江水为竭。
冬雷震震，夏雨雪。
天地合，乃敢与君绝。
____佚名《上邪》人生自是有情痴，此恨不关风与月。
____欧阳修《玉楼春·尊前拟把归期说》一往情深深几许？深山夕照深秋雨。
____纳兰性德《蝶恋花·出塞》两情若是久长时，又岂在朝朝暮暮。
____秦观《鹊桥仙·纤云弄巧》执子之手，与子偕老。
____佚名《击鼓》花自飘零水自流。
一种相思，两处闲愁。
____李清照《一剪梅·红藕香残玉簟秋》问世间，情为何物，直教生死相许？____元好问《摸鱼儿·雁丘词/ 迈陂塘》一日不见兮，思之如狂。
____司马相如《凤求凰/ 琴歌》人生如逆旅，我亦是行人。
____苏轼《临江仙·送钱穆父》世间无限丹青手，一片伤心画不成。
____高蟾《金陵晚望》林花谢了春红，太匆匆。
无奈朝来寒雨，晚来风。
____李煜《相见欢·林花谢了春红》独立寒秋，湘江北去，橘子洲头。
基土钎探施工工艺
基土钎探施工工艺一、一般规定为探明地基在一定深度内是否存在坟坑、古井、古河道、人防工程等异常和土质分布不均情况，应对地基进行钎探。
二、施工准备1.材料、成品、半成品、构配件进场验收和复试要求一般中粗砂。
2.主要机具、设备(1)人工打钎:一般钢钎，用直径ф22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长2.5～3.0m；大锤重4～5kg。
(2)机械打钎:轻便触探器。
(3)其他:麻绳或铅丝、梯子、(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
3.现场条件(作业条件)要求(1)基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)宽、长均符合设计图纸要求。
(2)根据设计图纸绘制钎探孔位平面置图。
如设计无特殊规定时，可参照表2.3执行。
(3)夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
(4)钎杆上预先划好30cm横线。
表2.3钎探孔排列方式及参数表4.技术准备(1)详细阅读设计图纸、工程地质勘察报告，了解工程特点及技术要求。
(2)向打钎人员进行技术、质量、安全施工交底。
三、操作工艺1.工艺流程。
2.按钎探孔位置平面布置图放线:孔位钉上小木桩或洒上白灰点。
当两排以上探孔时，探孔离槽边0.2m左右。
3.就位打钎(1)人工打钎:将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70cm，将钎垂直打入土层中。
一个探孔宜由一人操锤完成。
(2)机械打钎:将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
4.记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
钎探深度如设计无规定时，一般按表4.2.3执行。
5.拔钎。
用麻绳或铅丝将钎杆绑好，留出活套，套内插入橇棍或铁管，利用杠杆原理，将钎拔出。
每拔出一段将绳套往下移一段，依此类推，直到完全拔出为止。
6.移位。
将钎杆或触探器搬到下一孔位，以便继续打钎。
基底钎探具体流程及依据标准共3页文档

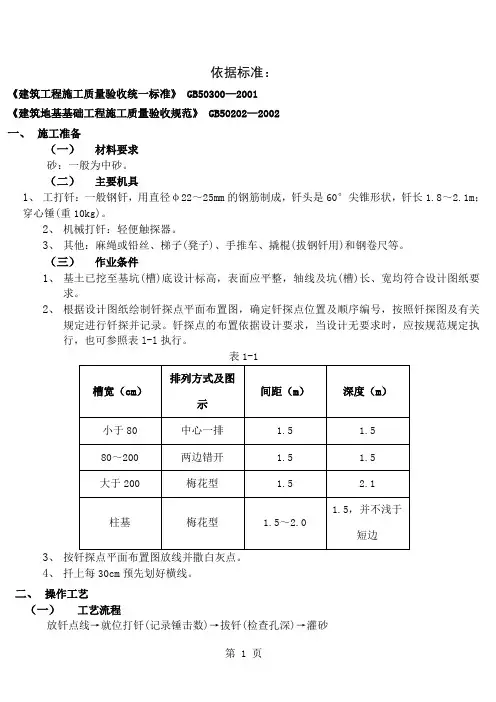

依据标准：《建筑工程施工质量验收统一标准》 GB50300—2001《建筑地基基础工程施工质量验收规范》 GB50202—2002一、施工准备（一）材料要求砂：一般为中砂。
（二）主要机具1、工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头是60°尖锥形状，钎长1.8～2.1m；穿心锤(重10kg)。
2、机械打钎：轻便触探器。
3、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（三）作业条件1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。
钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
表1-13、按钎探点平面布置图放线并撒白灰点。
4、扦上每30cm预先划好横线。
二、操作工艺（一）工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。
钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。
拔出后用砖盖孔。
5、移位：将触探器搬到下一孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋棒捣实一次。
7、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。
钎探中若有异常情况，要写在备注栏内。
地基承载力120kpa钎探合格标准
一、地基承载力120kpa钎探合格标准的定义在建筑工程中，地基承载力是指地基土壤能够承受的最大荷载能力，它是保证建筑物结构安全稳定的重要指标。
而钎探测试则是一种常用的地质勘察方法，用于测试地基土壤的物理性质和力学性能，包括地基承载力等参数。
在工程建设中，地基承载力120kpa钎探合格标准即是指地基土壤承载力达到120kpa时，经过钎探测试并符合相关标准要求。
二、地基承载力120kpa钎探合格标准的重要性1. 结构安全：地基承载力是建筑物结构安全稳定的基础，承载力不足可能导致建筑物沉降、倾斜甚至坍塌，严重危及人员生命财产安全。
2. 工程成本：合格的地基承载力可以保证建筑物结构的稳定，减少后期维护和加固的成本。
而低于标准的承载力则需要进行加固处理，增加了工程成本和周期。
3. 施工进度：地基承载力未达标可能导致工程停滞甚至返工，影响工程进度，增加施工风险。
三、地基承载力120kpa钎探合格标准的评定方法要评定地基承载力是否符合120kpa钎探合格标准，需要进行钎探测试并根据测试结果进行分析评定。
一般来说，评定地基承载力需要考虑以下几个方面的因素：1. 地质情况：包括地层性质、土壤类型、孔隙结构等，对地基承载力有重要影响。
2. 地下水位：地下水位对地基土壤的承载力也有一定影响，需要在测试中进行综合考虑。
3. 孔隙水压力：如果地基土壤存在孔隙水，那么孔隙水压力也会影响地基承载力的评定。
4. 土壤密度：土壤的密度对承载力有一定影响，测试中需要准确测定土壤的密度。
通过对以上因素的综合考虑和数据分析，可以得出地基承载力是否达到120kpa的结论。
四、地基承载力120kpa钎探合格标准的个人观点和理解在我看来，地基承载力120kpa钎探合格标准是建筑工程质量保障的重要环节。
地基作为建筑物的基础，其稳定性和承载能力直接关系到建筑物的安全性和使用寿命。
在工程建设中，对地基承载力的评定和监测应当高度重视，确保其达到规定标准。
地基钎探规范
地基钎探规范地基钎探就是一种土层探测施工工艺，用以探测土层内隐蔽构造情况或粗略估算土层得容许承载力。
地基钎探规范主要就是根据《建筑地基基础工程施工质量验收规范》（GB50202-2002）得内容而定得。
下面就是带来得关于地基钎探规范得主要内容介绍以供参考。
1、地基钎探就是用于天然地基得基础，由天然地基直接承受上部基础荷载，已经设计CFG桩基地基，这种情况下不需要做基槽开挖后得地基钎探。
2、桩基础就是由桩基承受上部基础荷载，因此桩基础不需要做基槽钎探。
3、钎探就是将钢钎打入土层，根据一定进尺所需得击数探测土层情况或粗略估计土层得容许承载力得一种简易得探测方法。
这种方法适用于建筑物或构筑物得基础、坑（槽）底基土质量钎探检查。
4、遇到下列情况之一时，应在基坑底普遍进行钎探：（1）持力层明显不均匀；（2 ）浅部有软弱下卧层；（3 ）有浅埋得坑穴、古墓、古井等，直接观察难以发现时；（4）勘察报告或设计文件规定应进行轻型动力触探时。
5、遇到下列情况之一时，可不进行钎探：（1）基坑不深处有承压水层，触探可造成冒水涌砂时；（2）持力层为砾石层或卵石层，且其厚度符合设计要求时。
显然，基岩、以建筑垃圾为主得杂填土也可不进行钎探。
6、与基础类型没太大关系，关键还就是之前得地勘报告以及开完之后会同甲方、监理、设计、地勘单位共同进行得验槽工作。
验槽时候，当发现基槽平面土质显著不均匀，或局部存在古井、菜窖、坟穴、河沟等不良地基，可用钎探查明其平面范围与深度。
所以您得问题要瞧实际情况。
按照地基钎探规范，标准做法，伐板基础应该满地布孔，探孔梅花状分布，孔距不大于1、5M。
也必须做好钎探记录并绘制钎探平面图，标明每个探孔深度，语探孔一览表中。
已备验槽时参考处理。
探孔验收完毕要用灰土或粗砂将其回填。
钎探得间距与深度一般根据基槽得宽度来确定：基槽宽小于80cm，中心一排布置，间距1、5m，深度1、5m；基槽宽80~200cm，两排交错布置，间距1、5m，深度1、5m；基槽宽大于200cm，梅花形布置，间距1、5m，深度2m；柱基，梅花形布置，间距1、5~2m，深度不小于1、5m且不浅于柱基短边。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地基钎探标准
地基钎探标准：
地基钎探
交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺。
一、材料要求
砂：一般为中砂
二、主要机具
机械打钎(轻便触探器、推荐使用)
穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。
其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件
1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺
工艺流程
确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔
——检查孔深——灌砂
1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题：
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
3、记录和平面布置图的整理：在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
