正确认识无源晶振和有源晶振输出波形
无源晶体与有源晶振的区别及用法
无源晶体与有源晶振的区别及用法、 1、有源晶振(Oscillator)有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。
其次有源晶振，信号质量好，比较稳定，而且连接方式相对简单(主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可)，不需要复杂的配置电路。
其型号也纵比较多，而且每一种型号的引脚定义都有所不同，接发也不同,一般有个点标记的为1脚，按逆时针(管脚向下)分别为2、3、4。
通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。
有些DSP内部没有起振电路，只能使用有源的晶振，如TI 的6000系列等。
有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
21ic基础知识几点注意事项：1)、需要倍频的DSP需要配置好PLL周边配置电路，主要是隔离和滤波;2)、20MHz以下的晶体晶振基本上都是基频的器件，稳定度好，20MHz以上的大多是谐波的(如3次谐波、5次谐波等等)，稳定度差，因此强烈建议使用低频的器件，毕竟倍频用的PLL电路需要的周边配置主要是电容、电阻、电感，其稳定度和价格方面远远好于晶体晶振器件;3)、时钟信号走线长度尽可能短，线宽尽可能大，与其它印制线间距尽可能大，紧靠器件布局布线，必要时可以走内层，以及用地线包围;4)、通过背板从外部引入时钟信号时有特殊的设计要求，需要详细参考相关的资料。
此外还要做一些说明：总体来说晶振的稳定度等方面好于晶体，尤其是精密测量等领域，绝大多数用的都是高档的晶振，这样就可以把各种补偿技术集成在一起，减少了设计的复杂性。
试想，如果采用晶体，然后自己设计波形整形、抗干扰、温度补偿，那样的话设计的复杂性将是什么样的呢?我们这里设计射频电路等对时钟要求高的场合，就是采用高精度温补晶振的，工业级的要好几百元一个。
无源晶振和有源晶振的测试方法
无源晶振和有源晶振的测试方法无源晶振和有源晶振是电子设备中常见的元器件，它们在电子系统中起着关键的作用。
为了确保它们的正常工作和精确性，需要对它们进行测试和验证。
本文将介绍无源晶振和有源晶振的测试方法。
一、无源晶振的测试方法无源晶振是没有内部放大器的晶振，它需要外部的放大器来驱动。
无源晶振的测试方法主要包括以下几个步骤：1. 测试频率范围：首先，确定无源晶振的工作频率范围。
可以使用频谱分析仪或信号发生器来进行测试，逐渐改变频率，观察晶振的输出是否稳定，并记录下频率范围。
2. 测试振幅：将晶振的输出连接到示波器上，观察波形的幅值是否符合要求。
可以通过改变晶振的电源电压来调整振幅。
3. 测试相位噪声：使用频谱分析仪来测试晶振的相位噪声。
相位噪声是指晶振输出信号的相位变化对应于频率变化的度量，它反映了晶振的稳定性。
二、有源晶振的测试方法有源晶振是具有内部放大器的晶振，它可以直接输出信号。
有源晶振的测试方法主要包括以下几个步骤：1. 测试频率精度：使用频率计来测试有源晶振的输出频率，观察其是否与规格书上的频率一致。
可以通过改变晶振的电源电压来调整频率。
2. 测试输出功率：将晶振的输出连接到示波器上，观察波形的幅值是否符合要求。
可以通过改变晶振的电源电压来调整输出功率。
3. 测试谐波失真：使用频谱分析仪来测试晶振的谐波失真。
谐波失真是指晶振输出信号中含有的非基波频率成分的幅值与基波频率成分的幅值之比，它反映了晶振的线性度。
总结：通过对无源晶振和有源晶振的测试，可以验证它们的性能和可靠性。
无源晶振的测试主要包括频率范围、振幅和相位噪声的测试，而有源晶振的测试主要包括频率精度、输出功率和谐波失真的测试。
这些测试方法可以帮助工程师们确保晶振在电子系统中的正常工作和精确性。
无源晶体与有源晶振
无源晶体与有源晶振( 2007-11-12 8:44 )无源晶体与有源晶振的区别、应用范围及用法：1、无源晶体——无源晶体需要用DSP片内的振荡器，在datasheet上有建议的连接方法。
无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。
建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。
2、有源晶振——有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。
有些DSP内部没有起振电路，只能使用有源的晶振，如TI 的6000系列等。
有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
几点注意事项：1、需要倍频的DSP需要配置好PLL周边配置电路，主要是隔离和滤波；2、20MHz以下的晶体晶振基本上都是基频的器件，稳定度好，20MHz以上的大多是谐波的（如3次谐波、5次谐波等等），稳定度差，因此强烈建议使用低频的器件，毕竟倍频用的PLL电路需要的周边配置主要是电容、电阻、电感，其稳定度和价格方面远远好于晶体晶振器件；3、时钟信号走线长度尽可能短，线宽尽可能大，与其它印制线间距尽可能大，紧靠器件布局布线，必要时可以走内层，以及用地线包围；4、通过背板从外部引入时钟信号时有特殊的设计要求，需要详细参考相关的资料。

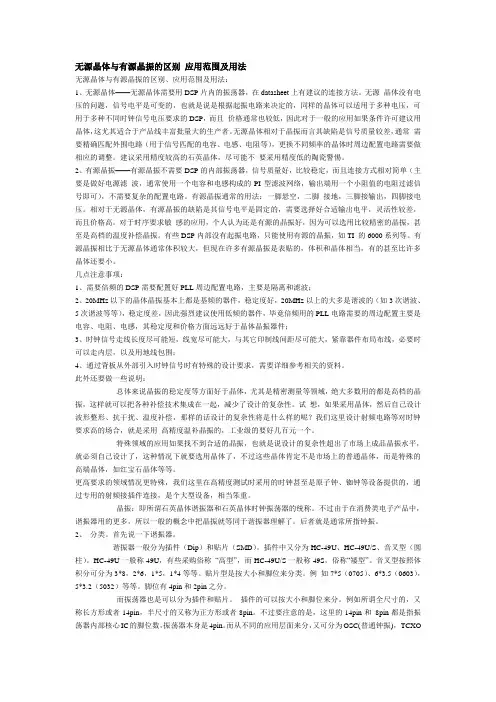

无源晶体与有源晶振的区别 应用范围及用法
无源晶体与有源晶振的区别应用范围及用法无源晶体与有源晶振的区别、应用范围及用法：1、无源晶体——无源晶体需要用DSP片内的振荡器，在datasheet上有建议的连接方法。
无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。
建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。
2、有源晶振——有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。
有些DSP内部没有起振电路，只能使用有源的晶振，如TI 的6000系列等。
有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
几点注意事项：1、需要倍频的DSP需要配置好PLL周边配置电路，主要是隔离和滤波；2、20MHz以下的晶体晶振基本上都是基频的器件，稳定度好，20MHz以上的大多是谐波的（如3次谐波、5次谐波等等），稳定度差，因此强烈建议使用低频的器件，毕竟倍频用的PLL电路需要的周边配置主要是电容、电阻、电感，其稳定度和价格方面远远好于晶体晶振器件；3、时钟信号走线长度尽可能短，线宽尽可能大，与其它印制线间距尽可能大，紧靠器件布局布线，必要时可以走内层，以及用地线包围；4、通过背板从外部引入时钟信号时有特殊的设计要求，需要详细参考相关的资料。
有源晶振和无源晶振究竟是有哪些区别
一、无源晶体——无源晶体需要用DSP片内的振荡器，在datash说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
三、有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
无源晶体相对于晶振而言其缺陷是信号质量较差。通常需要精确匹配外围电路(用于信号匹配的电容、电感、电阻等)，更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。
二、有源晶振——有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可)，不需要复杂的配置电路。
很全的晶振知识
无源晶振无源晶振与与有源晶振无源晶振无源晶振（（Crystal ：）：内只有一片按一定轴向切割的石英晶体薄片内只有一片按一定轴向切割的石英晶体薄片内只有一片按一定轴向切割的石英晶体薄片，，供接入运放供接入运放（（或微处理器的Xtal 端）以形成振荡以形成振荡。
（（依靠配合其他依靠配合其他IC 内部振荡电路工作内部振荡电路工作））有源晶振有源晶振（（Oscillator ）：：内带运放内带运放内带运放，，工作在最佳状态工作在最佳状态，，送入电源后送入电源后，，可直接输出一定频率的等可直接输出一定频率的等幅幅正弦波（。
（晶振晶振+振动电路振动电路，，封装在一起封装在一起，，加上电源加上电源，，就有波形输出就有波形输出））※无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来无源晶振需要用微处理器片内的振荡器，在datasheet 上有建议的连接方法。
无源晶振没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶振可以适用于多种电压，可用于多种不同时钟信号电压要求的微处理器，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
无源晶振相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。
使用时建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体。
※有源晶振有4只引脚，是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件 。
有源晶振不需要微处理器的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI 型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。
有(无)源晶振简介
有（无）源晶振简介有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接发也不同,下面我介绍一下有源晶振引脚识别，以方便大家：有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
有源晶振是右石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。
图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。
在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。
该振荡器供电电压为5V，输出波形为方波。
《有源晶振引脚》有源晶振与无源晶振在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。
电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
晶振波形
此外还有差分输出PECL、LVDS等高频（100MHz以上）常用的，实际使用中晶振的输出一般用于驱动以下电路形式：
1、同轴电缆类的长线输出；
2、滤波器类的电路的输出；
以上两种电路一般适用于50欧姆的负载。这是因为以上两种电路一般需要50欧姆负载作匹配，在射频领域还有75欧姆、300欧姆等特征阻抗，
其管脚XTAL1和XTAL2本是用来接晶体谐振器的（另外需要2个电容），如果用来接晶体振荡器：分析其内部电路可知，XTAL1脚为其内部
振荡电路的输入端，输入阻抗很高，放大倍数很大，因此较小的波形就可以使其触发工作（峰峰值100mV~1V），特别适合于准正弦波的驱动。
正弦波输出的晶振也可以对其驱动，但需要在输入端加阻抗匹配电阻，对晶振的输出也是一种浪费。方波输出的晶振也可以对其驱动，
就只剩下基频20MHz和60MHz的谐波，所以显示正弦波。完美的再现方波需要至少10倍的带宽，5倍的带宽只能算是勉强，所以需要至少100M的示波器。）。
方波主要用于数字通信系统时钟上，用来驱动时纯计数电路或门电路，对方波主要有输出电平、占空比、上升/下降时间、
驱动能力等几个指标要求。正弦波主要用于对EMI、频率干扰有特殊要求的电路，这种电路要求输出的高次谐波成分很小；
方波输出分为：TTL电平和CMOS电平在：
TTL电平输入低电平<=0.8V，高电平>=2.0V；输出低电平<0.4V，高电平>2.4V，最大低电平和最小高电平之间是无效电压；
CMOS电平输入低电平<0.3Vcc，输入高电平>0.7Vcc，输出低电平<0.1Vcc（接近于0），输出高电平>0.9Vcc（接近于电源电压）；
2个电容一般是不需要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确认识无源晶振和有源晶振输出波形
很多朋友对晶振输出波形还是不够了解，其实还是好区分的。
有源晶振输出波形为正弦波或方波，无源晶振输出波形为正弦波。
有源晶振自身输出是正弦波，在其内部加了整形电路，所以输出是方波，正弦波个别用的很少，广泛用的都是方波输出（很多时候在示波器上看到的还是波形不太好的正弦波，这是因为示波器的带宽不够。
例如：有源晶振20MHz，假如用40MHz或60MHz的示波器测量，显示的是正弦波，这是因为方波的傅里叶分解为基频和奇次谐波的叠加，带宽不够的话，就只剩下基频20MHz和60MHz的谐波，所以显示正弦波。
圆满的再现方波须要至少10倍的带宽，5倍的带宽只能算是勉强，所以须要至少100M的示波器。
）。
方波主要用于数字通讯系统时钟上，用来驱动时纯计数电路或门电路，对方波主要有输出电平、占空比、回升/降落时光、驱动才能等几个指标要求。
正弦波主要用于对EMI、频率干扰有特别要求的电路，这种电路要求输出的高次谐波成分很小；后面有模仿电路选用正弦波也是对比好的选择。
通常须要提供例如谐波、噪声和输出功率等指标。
方波输出功率大，驱动才能强，但谐波分量丰硕；正弦波输出功率不如方波，但其谐波分量小很多。
有源晶振的频率输出肯定要有某个波形作为输出载体，波形的输出也肯定会伴随着某个负载值。
在实际使用中，波形负载也是晶振的十分重要参数指标。
选择不当的话，轻则招致晶振或其余模块工作不正常，功能无法实现，重则损坏模块甚至整机。
