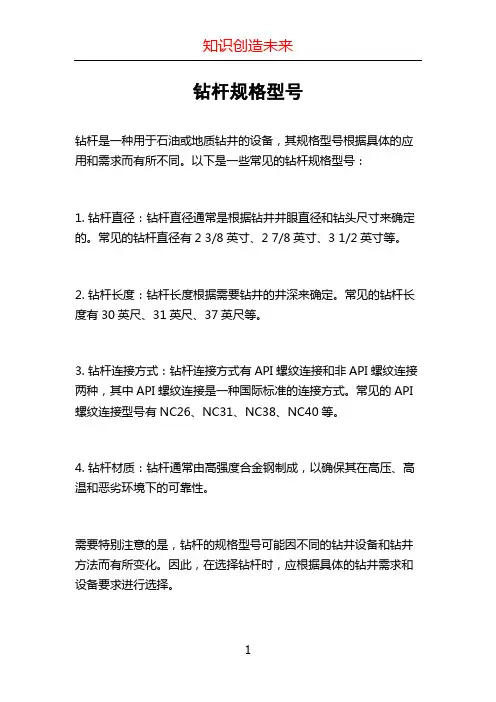

钻杆规格型号
钻杆是一种用于石油或地质钻井的设备，其规格型号根据具体的应用和需求而有所不同。
以下是一些常见的钻杆规格型号：
1. 钻杆直径：钻杆直径通常是根据钻井井眼直径和钻头尺寸来确定的。
常见的钻杆直径有2 3/8英寸、2 7/8英寸、3 1/2英寸等。
2. 钻杆长度：钻杆长度根据需要钻井的井深来确定。
常见的钻杆长度有30英尺、31英尺、37英尺等。
3. 钻杆连接方式：钻杆连接方式有API螺纹连接和非API螺纹连接两种，其中API螺纹连接是一种国际标准的连接方式。
常见的API 螺纹连接型号有NC26、NC31、NC38、NC40等。
4. 钻杆材质：钻杆通常由高强度合金钢制成，以确保其在高压、高温和恶劣环境下的可靠性。
需要特别注意的是，钻杆的规格型号可能因不同的钻井设备和钻井方法而有所变化。
因此，在选择钻杆时，应根据具体的钻井需求和设备要求进行选择。
1。
石油钻杆接头螺纹
GB/T 9253.1－1999石油钻杆接头螺纹代替GB/T 9253.1－1988 Threads on rotary shouldered connections for petroleum industry1 范围本标准规定了数字型(NC)、内平型(LF)、贯眼型(FH)和正规型(REG)石油钻杆接头螺纹(即带台肩连接螺纹，简称螺纹)的牙型、基本尺寸、公差和标记。
由于数字型螺纹的牙型和锥度较内平型、贯眼型和正规型螺纹更合理。
在新产品设计时推荐选用数字型螺纹。
本标准适用于井下工具和钻柱结构件的连接。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4749－1993 石油钻杆接头螺纹量规。
3定义和符号本标准采用下列定义。
3.1术语3.1.1数字型螺纹number (NC) style connection threads采用V-0.038R螺纹牙型，并以螺纹基面中径的英寸数和十分之一英寸数表示的螺纹。
注：NC10-NC16采用V-0.055牙型3.1.2内平型螺纹internal-flush(IF)style connection threads采用V-0.065螺纹牙型，内平型钻杆接头采用的螺纹。
3.1.3贯眼型螺纹full-hole(FH) style connection threads采用V-0.040、V-0.050或V0.065螺纹牙型，贯眼型钻杆接头采用的螺纹。
3.1.4正规型螺纹regular (REG) style connection threads采用V-0.040或V-0.050螺纹牙型，正规型钻杆接头采用的螺纹。
3.1.5紧密距standoff在规定的条件下，旋合的内外锥螺纹其规定测量点或面之间的轴向距离。
3.2符号V-0.038R——牙底圆弧半径为0.038in的牙型代号V-0.040——牙底为圆弧，牙顶宽度为0.040in的牙型代号V-0.050——牙底为圆弧，牙顶宽度为0.050in的牙型代号V-0.055——平牙底，牙顶宽度0.055in的牙型代号V-0.065——平牙底，牙顶宽度为0.065in的牙型代号P——螺距H——原始三角形高度h n(h s)——内(外)螺纹牙型高度h an(h as)——内(外)螺纹牙顶高度Δh an(Δh as)——内(外)螺纹牙顶高偏差Δh n(Δh s)——内(外)螺纹牙型高度偏差S rn(S rs)——内(外)螺纹孤牙底削平高度f rn(f rs)——内(外)螺纹平牙底削平高度f cn(f cs)——内(外)螺纹牙顶削平高度F cn(F cs)——内(外)螺纹牙顶宽度F rn(F rs)——内(外)螺纹牙底宽度r rn(r rs)——内(外)螺纹牙底圆弧半径r——圆角半径C——基面中径D L——外螺纹大端大径D LF——外螺纹根部圆柱直径D S——外螺纹小端大径L pc——外螺纹锥部长度L Bt——内螺纹有效螺纹长度L Bc——内螺纹锥部长度Q c——内螺纹扩大锥孔大端直径D c——内螺纹大端小径A——内外螺纹倒角宽度S——校对塞规与校对环规的配对紧密距值S1——校对环规对工作塞规的互换紧密距值S2——校对塞规对工作环规的互换紧密距值4牙型螺纹牙型应符合图1和表1的规定。
石油钻杆接头螺纹参数化设计
：这样的特点 ， 有 所以特别适于标准化的零件的设计 ， 如齿轮、 螺栓等。一般的大型、 通用性的软件都为用
户 提供 二 次开 发 功 能 ， 以弥 补 其 在处 理 特 定 类 型产
由于父 子关 系过 于 复杂 而造 成特 征 的再 生失 败 。锥
Ａｂ ｔａ ｔ Ｉ ｒ ｅ ｏ ｉ ｒｖ ｈ ｆｃｅ ｃ ｎ ｅ ｅ ｆｄ ｓｇ ，ｔｅ ｐ ｒｍｅｒｃ ｄ ｓ ｎ ｔｃ ｎ ｌｇ ｆｓ ｒｗ ｓｒ ｃ ： ｎ ｏ ｄ ｒ ｔ ｍｐ ｏ ｅ ｔｅ ｅｆ ｉｎ ｙ ａ ｄ ｌｖ ｌｏ ｅｉｎ ｈ ａａ ｔ ｅ ｉ ｅ ｈ ｏｏ ｙ ｏ ｃｅ ｉ ｉ ｇ ｔｒａ ｎ Ｐ ｉ ｉ ｔｄｅ ｉ ｒ／ ｏｋｔａ ｄ Ｖｉ ａ ＋．Ａｓ ｉ ｉ ｓ ｍｅｉ ａｌｒ ｎ ｒ ｇ ｎ ｒｔ ｎ ｈ ｈ ｅ ｄ ｏ ＤＣ ｂｔ ｓ ｓｕ ｉｄ ｗ ｔ Ｐ ｏＴｏ ｌｉ ｎ ｓ ｌＣ＋ ｈ ｕ ｔ ｓ ｏ ｔｍｅ ｆｉ ｅ ｉ ｅ ｅ ｅａｉ ，ｔｅ ｕ ｏ ｂ ｆｒ ｈ ｎ ｈ ｃ ｏｎ ｆｖｅ ｓｐ ｔｆｒ ａｄ ｗｈｃ ｓｇ ｏ ｏ ｒｖ ｎｉｇｔ ｅｆｉ ｒ ｉｇ ｏ ｔ ｓ Ｔ ｅ ｒａｉｉｇ ｅｏｅ ａ ｄ ｃ ｅ ｋ ｐ ｉｔｏ ｉｗ ｉ ｕ ｏ ｗ ｒ ， ｉｈ ｉ ｏ ｄ ｆｒｐ ｅ ｅ ｔ ｈ ａｌ ｅｄ ａ ｎ ｓｉ ． ｈ ｅ ｌ ｎ ｎ ｕ ｃ ｚ ｏ ａａ ｔ ｃ ｄ ｓｇ ｆｓ ｒｗ ｔｒａ ｆＰ ｉ ｍａ ｅ ＡＥ Ｃ ｆｐ ｒｍｅｒ ｅ ｉｎ ｏ ｃｅ ｈ ｅ ｄ ｏ ＤＣ ｂｔ ｉ ｋ ｓＣ ／ ＡＭ ｏ ｓ ｌ．Ｉ ｃ ｎ ｂ ｓ ｄ ｆｒ ｒｆｒ ｎ ｅ ｆｒ ｐ ｓｉ ｅ ｔ ａ ｅ ｕ ｅ ｅｅｅ ｃ ｏ ｂ ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T 9253.1－1999石油钻杆接头螺纹代替GB/T 9253.1－1988 Threads on rotary shouldered connections for petroleumindustry1 范围本标准规定了数字型(NC)、内平型(LF)、贯眼型(FH)和正规型(REG)石油钻杆接头螺纹(即带台肩连接螺纹，简称螺纹)的牙型、基本尺寸、公差和标记。
由于数字型螺纹的牙型和锥度较内平型、贯眼型和正规型螺纹更合理。
在新产品设计时推荐选用数字型螺纹。
本标准适用于井下工具和钻柱结构件的连接。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4749－1993 石油钻杆接头螺纹量规。
3定义和符号本标准采用下列定义。
3.1术语3.1.1数字型螺纹number (NC) style connection threads采用V-0.038R螺纹牙型，并以螺纹基面中径的英寸数和十分之一英寸数表示的螺纹。
注：NC10-NC16采用V-0.055牙型3.1.2内平型螺纹internal-flush(IF)style connection threads采用V-0.065螺纹牙型，内平型钻杆接头采用的螺纹。
3.1.3贯眼型螺纹full-hole(FH) style connection threads采用V-0.040、V-0.050或V0.065螺纹牙型，贯眼型钻杆接头采用的螺纹。
3.1.4正规型螺纹regular (REG) style connection threads采用V-0.040或V-0.050螺纹牙型，正规型钻杆接头采用的螺纹。
3.1.5紧密距standoff在规定的条件下，旋合的内外锥螺纹其规定测量点或面之间的轴向距离。
3.2符号V-0.038R——牙底圆弧半径为0.038in的牙型代号V-0.040——牙底为圆弧，牙顶宽度为0.040in的牙型代号V-0.050——牙底为圆弧，牙顶宽度为0.050in的牙型代号V-0.055——平牙底，牙顶宽度0.055in的牙型代号V-0.065——平牙底，牙顶宽度为0.065in的牙型代号P——螺距H——原始三角形高度h n(h s)——内(外)螺纹牙型高度h an(h as)——内(外)螺纹牙顶高度Δh an(Δh as)——内(外)螺纹牙顶高偏差Δh n(Δh s)——内(外)螺纹牙型高度偏差S rn(S rs)——内(外)螺纹孤牙底削平高度f rn(f rs)——内(外)螺纹平牙底削平高度f cn(f cs)——内(外)螺纹牙顶削平高度F cn(F cs)——内(外)螺纹牙顶宽度F rn(F rs)——内(外)螺纹牙底宽度r rn(r rs)——内(外)螺纹牙底圆弧半径r——圆角半径C——基面中径D L——外螺纹大端大径D LF——外螺纹根部圆柱直径D S——外螺纹小端大径L pc——外螺纹锥部长度L Bt——内螺纹有效螺纹长度L Bc——内螺纹锥部长度Q c——内螺纹扩大锥孔大端直径D c——内螺纹大端小径A——内外螺纹倒角宽度S——校对塞规与校对环规的配对紧密距值S1——校对环规对工作塞规的互换紧密距值S2——校对塞规对工作环规的互换紧密距值4牙型螺纹牙型应符合图1和表1的规定。
英制尺寸见附录A表A1。
表1 石油钻杆接头螺纹牙型尺寸牙底削平牙顶牙底牙底圆弧螺距原始三角牙型高度牙顶削平高度宽度宽度半径圆角半径牙型代号P，mm 锥度形高度h n= h s 高度S rn=S rs F cn=F cs F rn=F rs r rn=r rs rH f cn=f cs f rn= f rsv-0.038R 6.350 1：6 5.487 3.095 1.426 0.965 1.651 ——0.965 0.381 v-0.038R 6.350 1：4 5.471 3.083 1.423 0.965 1.651 ——0.965 0.381v-0.040 5.080 1：4 4.376 2.993 0.875 0.508 1.016 ——0.508 0.381 v-0.050 6.350 1：4 5.471 3.743 1.094 0.635 1.270 ——0.635 0.381 v-0.050 6.350 1：6 5.487 3.755 1.097 0.635 1.270 ——0.635 0.381 v-0.055 4.233 1：8 3.660 1.420 1.209 1.031 1.397 1.194 ——0.381 v-0.065 6.350 1：6 5.487 2.831 1.426 1.229 1.651 1.422 ——0.381V-0.038R V-0.040和V-0.050螺纹牙型V-0.055和V-0.065螺纹牙型5基本尺寸和公差5.1螺纹的基本尺寸应符合图2和表2的规定。
英制尺寸见附录A表A2表2 石油钻杆接头螺纹基本尺寸外螺纹外螺纹内螺纹扩锥孔外螺纹大根部圆外螺纹锥部内螺纹锥部大端内螺纹螺纹螺纹螺距基面端大径柱直径小端长度有效螺长度直径大端代号牙型(每25.4 锥度中径D L D LF 大径L PC 纹长度L BC Q1)C 小径mm牙数in/ft C ±0.40 D S 0 L BT min+9.52+0.70 D cmm -3.18 -0.40in数字型(NC)NC10 V-0.055 4.233(6) 1:8 27.000 30.226 ——25.451 38.10 41.28 53.98 30.58 27.742NC12 V-0.055 4.233(6) 1:8 32.131 35.357 ——29.794 44.45 47.63 60.33 35.71 32.873NC13 V-0.055 4.233(6) 1:8 35.331 38.557 ——32.995 44.45 47.63 60.33 38.91 36.076NC16 V-0.055 4.233(6) 1:8 40.869 44.094 ——38.532 44.45 47.63 60.33 44.48 41.611NC23 V -0.038R 4.233(6)1:6 59.817 65.100 61.90 52.400 76.20 79.38 92.08 66.68 59.828NC26 V -0.038R 4.233(6)1:6 67.767 73.050 69.85 60.350 76.20 79.83 92.08 74.61 67.778NC31 V-0.038R 4.233(6) 1:6 80.848 86.131 82.96 71.323 88.90 92.08 104.78 87.71 80.859NC35 V-0.038R 4.233(6) 1:6 89.678 94.971 92.08 79.096 95.25 98.43 111.13 96.84 89.698NC38 V-0.038R 4.233(6) 1:6 96.723 102.006 98.03 85.065 101.60 104.76 117.48 103.58 96.734NC40 V-0.038R 4.233(6) 1:6 103.492 108.712 105.56 89.662 114.30 117.48 130.18 110.33 103.440NC44 V -0.038R 4.233(6)1:6 112.192 117.475 114.27 98.425 114.30 117.48 130.18 119.06 112.203NC46 V-0.038R 4.233(6) 1:6 117.500 122.784 119.61 103.734 114.30 117.48 130.18 124.62 117.511NC50 V-0.038R 4.233(6) 1:6 128.059 133.350 130.42 114.300 114.30 117.48 130.18 134.94 128.070NC56 V-0.038R 4.233(6) 1:6 142.646 149.250 144.86 117.500 127.00 130.18 142.88 150.81 143.990NC61 V-0.038R 4.233(6)1:6 156.912 163.525 159.15 128.600 139.70 142.88 155.58 165.10 158.265NC70 V-0.038R 4.233(6)1:6 179.146 185.750 181.38 147.650 152.40 155.58 168.28 187.33 180.490NC77 V-0.038R 4.233(6)1:6 196.621 203.200 198.83 161.950 165.10 168.28 180.98 204.78 197.965正规型(REG)2 3/8REG V-0.040 5.080(5) 1:4 60.080 66.675 63.88 47.625 76.20 79.38 92.08 68.26 61.4232 7/8REG V-0.0405.080(5) 1:4 69.605 76.200 73.41 53.975 88.90 92.08 104.78 77.79 70.9483 1/2REG V-0.0405.080(5) 1:4 82.293 88.900 86.11 65.075 95.25 98.43 111.13 90.49 83.6364 1/2REG V-0.0405.080(5) 1:4 110.868 117.475 114.88 90.475 107.95 111.13 123.83 119.06 112.2115 1/2REG V-0.050 6.350(4) 14 132.944 140.208 137.41 110.058 120.65 123.83 136.53 141.68133.6306 5/8REG V-0.0506.350(4) 1:6 146.248 152.197 149.40 131.093 127.00 130.18 142.88 153.99 145.6017 5/8REG V-0.0506.350(4) 1:4 170.549 177.800 175.00 144.475 133.35 136.53 149.23 180.18 171.2358 5/8REG V-0.0506.350(4) 1:4 194.731 201.981 199.14 167.843 136.53 139.70 152.40 204.38 195.417贯眼型( FH)3 1/2FH V-0.040 6.350(5)1:4 94.844 101.448 ——77.622 95.25 98.43 111.13 102.79 96.1874 1/2FH V-0.065 6.350(4) 1:6 103.429 108.712 105.56 89.662 114.30 117.48 130.18 110.33 103.4404 1/2FH V-0.040 6.350(5) 1:4 115.113 121.717 ——96.317 101.60 104.78 117.48 123.83 116.4565 1/2FH V-0.050 6.350(4) 1:6 142.011 147.955 ——126.797 127.00 130.18 142.88 150.02 141.3646 5/8FH V-0.050 6.350(4) 1:6 165.598 171.526 ——150.368 127.00 130.18 142.88 173.83 164.951外螺纹外螺纹内螺纹扩锥孔外螺纹大根部圆外螺纹锥部内螺纹锥部大端内螺纹螺纹螺纹螺距基面端大径柱直径小端长度有效螺长度直径大端代号牙型(每25.4 锥度中径D L D LF 大径L PC 纹长度L BC Q1)C 小径mm牙数in/ft C ±0.40 D S 0 L BT min+9.52+0.70 D c mm -3.18 -0.40in内平型(IF)2 3/8IF V-0.065 6.350(4) 1:6 67.767 73.050 69.85 60.350 76.20 79.38 92.08 74.61 67.77827/8IF V-0.065 6.350(4) 1:6 80.848 86.131 82.96 71.323 88.90 92.08 104.78 87.71 80.8593 1/2IF V-0.065 6.350(4) 1:6 96.723 102.006 98.83 85.065 101.60 104.78 117.48 103.58 96.7344IF V-0.065 6.350(4)1:6 117.500 122.784 119.61 103.734 114.30 117.48 130.18 124.62 117.5114 1/2IF V-0.065 6.350(4)1:6 128.059 133.350 130.42 114.300 114.30 117.48 130.18 134.94 128.0705 1/2IF V-0.065 6.350(4)1:6 157.201 162.484 ----- 141.326 127.000 130.18 142.88 163.91 157.2121)对NC10～NC16Q C极限偏差为±0.13mm，所有螺纹的扩锥孔部分的锥度与螺纹的锥度相同，该孔允许加工成直孔，直孔尺寸和偏差与锥孔大端相同。
