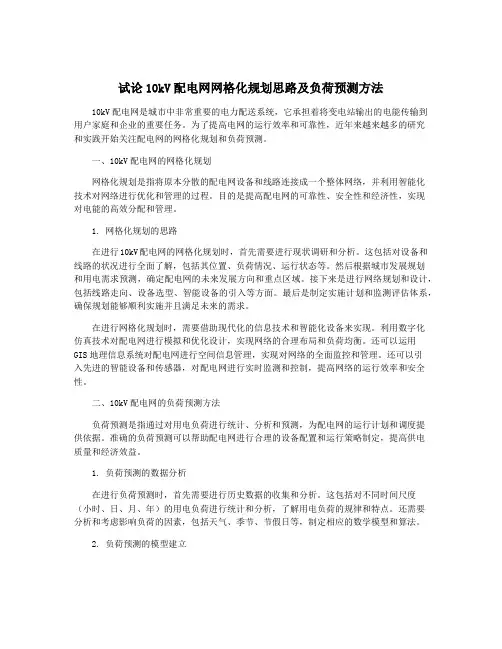

试论10kV配电网网格化规划思路及负荷预测方法
试论10kV配电网网格化规划思路及负荷预测方法10kV配电网是城市中非常重要的电力配送系统，它承担着将变电站输出的电能传输到用户家庭和企业的重要任务。
为了提高电网的运行效率和可靠性，近年来越来越多的研究和实践开始关注配电网的网格化规划和负荷预测。
一、10kV配电网的网格化规划网格化规划是指将原本分散的配电网设备和线路连接成一个整体网络，并利用智能化技术对网络进行优化和管理的过程。
目的是提高配电网的可靠性、安全性和经济性，实现对电能的高效分配和管理。
1. 网格化规划的思路在进行10kV配电网的网格化规划时，首先需要进行现状调研和分析。
这包括对设备和线路的状况进行全面了解，包括其位置、负荷情况、运行状态等。
然后根据城市发展规划和用电需求预测，确定配电网的未来发展方向和重点区域。
接下来是进行网络规划和设计，包括线路走向、设备选型、智能设备的引入等方面。
最后是制定实施计划和监测评估体系，确保规划能够顺利实施并且满足未来的需求。
在进行网格化规划时，需要借助现代化的信息技术和智能化设备来实现。
利用数字化仿真技术对配电网进行模拟和优化设计，实现网络的合理布局和负荷均衡。
还可以运用GIS地理信息系统对配电网进行空间信息管理，实现对网络的全面监控和管理。
还可以引入先进的智能设备和传感器，对配电网进行实时监测和控制，提高网络的运行效率和安全性。
二、10kV配电网的负荷预测方法负荷预测是指通过对用电负荷进行统计、分析和预测，为配电网的运行计划和调度提供依据。
准确的负荷预测可以帮助配电网进行合理的设备配置和运行策略制定，提高供电质量和经济效益。
1. 负荷预测的数据分析在进行负荷预测时，首先需要进行历史数据的收集和分析。
这包括对不同时间尺度（小时、日、月、年）的用电负荷进行统计和分析，了解用电负荷的规律和特点。
还需要分析和考虑影响负荷的因素，包括天气、季节、节假日等，制定相应的数学模型和算法。
2. 负荷预测的模型建立建立负荷预测模型是实现精准预测的关键。
试论10kV配电网网格化规划思路及负荷预测方法
试论10kV配电网网格化规划思路及负荷预测方法10kV配电网是城市中较常见的配电网之一，它承担着将电力从变电站输送到终端用户的重要任务。
而随着城市化进程的加速，人民生活水平的提高，以及科技的发展，配电网的规划和设计越发重要。
网格化规划是一种以智能化、信息化技术为基础，以满足用户需求、提高供电质量、提高配电网的可靠性和经济性为目标的现代配电网规划方法。
本文将试论10kV配电网的网格化规划思路及负荷预测方法。
一、10kV配电网网格化规划思路1.数据收集分析在进行10kV配电网网格化规划时，首先需要进行数据收集和分析工作。
这包括对该区域的用电负荷、用户分布、变电站位置、线路容量等基本信息的收集。
也需要考虑城市发展规划、用电需求的增长趋势以及新能源接入情况等因素。
通过对这些数据的分析，可以为后续的规划工作提供科学依据。
2.网络拓扑结构设计在数据收集和分析的基础上，需要设计10kV配电网的网络拓扑结构。
这包括确定主干线、支线、变压器位置和类型、设备配置等内容。
在设计过程中，需要考虑供电可靠性、配电网的灵活性和可扩展性等因素，以满足未来城市发展的需求。
3.智能化设备应用在10kV配电网网格化规划中，智能化设备的应用是十分重要的。
智能化配电自动化系统、智能变电站、智能电能表等设备的应用，可以实现对配电网的实时监控、远程操作和故障诊断，提高配电网的运行效率和可靠性。
4.新能源接入考虑随着新能源的不断发展和普及，10kV配电网的规划也需要考虑新能源接入的情况。
这包括对太阳能、风能等分布式电源的接入方式和容量计算，以及与传统能源的互补和调节。
5.安全性考虑在10kV配电网网格化规划中，安全性是一项不可忽视的因素。
需要考虑到供电系统的过载、短路、接地故障等情况，并制定相应的应对措施和保护措施，以保障供电系统的安全稳定运行。
二、10kV配电网负荷预测方法1.定量分析法定量分析法是一种较为常用的负荷预测方法，它通过对历史用电数据的统计分析，结合城市发展规划、用户用电特点等因素，采用数学模型和统计方法对未来用电负荷进行预测。
配电网网格化管理方法及应用
配电网网格化管理方法及应用摘要：近年来，高可靠性、高质量的用电需求，对传统的粗放式管理方法提出挑战，寻求一种更科学的配电网管理方法势在必行。
网格化概念的提出，为配电网末端设备的管理提供了一种新的思路。
配电网网格化作为一种精细的管理方法，将网格化应用到配网设备管理和规划中，把供电区内复杂的配网设备分配到单元内，以单元为最小单位，实现设备的清晰化管理。
关键词：网格化；配电网；设备管理；电网规划1配电网网格化管理方法网格化管理是将一个大的供电区域，划分为若干小的供电单元，在空间上将10kV线路、配电变压器、断路器等电力设备分配在各单元内，实现大数量的电力设备在空间上的“分组”，一个单位为一组，将每个单元作为最小管理单位，对单元内的设备建立信息台账，实现单元内的电力设备管理。
网格化作为配电网管理方法的另一个应用层面，对照配电网的规划目标，对该供电区的10kV目标网架和上级变电站规划布点，提供了一种“自下而上”的规划建议。
这种“自下而上”的管理方法，作为传统的“自上而下”规划方法的辅助和校核方法，也有其实际意义。
供电分区：明确区域配电网的供电范围、电力设施布局、上级电源等区域配电网的基本情况。
单元划分：综合考虑供电区的地理信息（小区分布、电力管廊等）、空间发展规划、变电站等因素后，将大的供电区合理的划分为若干单元。
负荷预测：以单元为管理单位，进行单元内饱和负荷预测。
可通过趋势外推法、空间负荷预测法、自然增长加大用户法等多种负荷预测方法，并相互校验。
配电网规划：按照配电网规划导则的要求，逐单元规划电力设施布局，包括10kV线路组网模式供电半径、装载容量等，并提出对上级变电站的需求，给出变电站选址建议。
2以某一供电区为例2.1供电区基本情况某供电区为C类供电区，供电面积约21km2，现有10kV供电线路26回，配电变压器486台，断路器58台。
该区域内供电的110kV变电站1座，35kV变电站1座，另区外为该区域区内供电的110kV变电站2座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试析配电网规划的网格化方法及其应
发表时间：2017-12-04T16:02:11.050Z 来源：《电力设备》2017年第23期作者：赵福强苏超段昌一
[导读] 摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。
（国网临沂供电公司山东临沂 276000）
摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。
尤其是在电力行业快速发展的背景下，配电网的建设质量成为衡量电力企业核心竞争力的关键因素。
因而如何搭建安全、稳定、经济、环保的电网成为众多电力企业关注的焦点。
关键词：配电网；规划；网格化；应用
一、配电网规划的网格化划分原则
1.1以区域用电为基本准则
在构建网格化配电网时应该结合实际的区域情况和块地的用途进行合理的区域划分。
另外，还应该根据区域的用电负荷、区域面积、城市道路规划、河流规划等实际情况将区域细化成若干个网格，从而保证配电网网格化的划分效率。
1.2划分后网格的供电能力
工作人员应该考虑到实际的区域用电负荷，设置合理的网格承担电力值，以满足人们正常生活的需要。
另外，还应该预备足够的用电容量，以避免用电高峰期发生断电等情况。
1.3优化布点
在网格化配电网规划时，应该结合变电站的实际情况，合理布置规划点，并合理确定电源点。
另外，在布局电源点应该满足就近原则，并保证不同网格内的电源点是来自于不同的变电站。
如果是供电线路是来自于同一变电站，则应保证线路是来自于不同的母线段。
二、配电网规划网格化方法的应用
所谓网格化配电网规划就是指结合实际的区域用电需求以及负荷预测模型，按照差异化的原则，合理布局配电网。
网格化方法不仅能够保证配电网预测的准确性，还能够统筹城市发展。
本文以国网北京市电力公司为例，阐述了北京区域“网格化”配网规划。
另外，该电网公司在完成规划后，还将其与地区政府顺利对接，进一步推动“网格化”配网规划成效的落实。
2.1规划划分
若要建设稳定、可靠的配电网，就应该转变建设理念，创建出一套符合科学、规范的配电网规划体系。
而配电网网格规划正是实现这一目标的最佳途径。
传统的配电网规划方法主要是自上而下进行的。
这种规划方式容易受到外界因素的干扰，如地区建设不同步等。
国网西北电力在进行配电网规划时，结合了乌鲁木齐地区的松散、供电量大的特点。
并考虑了不同地区的发展规划实行了新的网格规划方法。
即以地区控制性规划为原则，以人们需求为出发点，形成全新的规划机制。
该方法的初次实践地点为天山区，主要措施是将该地区的所有用地按照不同用途和开发深度进行划分为居住、商业等多种不同类型的区域用地。
据统计显示：该市区的13.6平方公里面积被划分为建成区域、半建成区域和新建区域三类，57条10千伏线路，线路总长167.501公里。
并且电网公司还结合了客户用电需求和开发进度，分别明确了网架、通信、自动化、保护配置及信息化技术原则和建设目标。
2.2网格化配电网对接
为了实现网格化配电网的对接，该配电公司将天山区的配电网规划纳入了市政建设规划之中，从而使网格化配电网的建设成为城市建设的重要组成部分。
同时，通过合理组织各区域的网格化配电网规划，使得北京市的网格化配电网规划逐渐成为统一的结构体系。
2.3负荷预测
传统的负荷预测方法主要是建立在长期的工作经验之上。
但是随着我国经济的发展，电网不断的发展和完善，负荷预测方法已经有了很大的改变。
也就是说负荷预测指标是在不断变化的。
负荷预测包括近期预测和远期预测两种。
所谓近期预测是指结合区域实际的规划情况和供电情况，并利用数学模型推算出规划区域的近期负荷总量。
而远期负荷总量则是采用负荷密度指标法，通过类比相似区域的负荷密度情况，并结合实际的情况对规划区域进行负荷总量的预测。
该电网公司采用的是数据挖掘技术，主要就是结合前期的区域供电情况开展负荷预测。
该电网选取了三千多个样本，处理了一亿多条数据，从而推算出了该规划区域的用电指标。
而且对于七、八月份用电高峰期进行了交叉验证。
这种通过数据处理、分析得出科学的负荷预测指标方法不仅能够提高结果的准确性，还能提高负荷预测的实践性。
此外，该电网公司在负荷预测的过程中，还对比了不同区域的负荷指标，以避免预测出现异常问题。
实践证明，通过这种负荷预测方法，该电网公司得到了14种不同地块用途和4类不同客户的用电指标。
这样在确定不同网格的负荷指标后，再进行叠加就能够得出全区域的负荷指标。
2.4落实网格化配电网规划
在完成天山区的网格化配电网规划之后，该电网公司还进行了其他区域的网格化配电网规划，并充分结合了每个区域的不同特点开展差异化的配电网构建。
另外，还开展了编制工作，保证网格化配电网规划工作与市政发展规划的有效结合。
网格化配电网规划不仅能够进一步提升供电服务水平，还能助力地区发展建设。
因而电网公司在实际的规划工作中应该重视实现居住、商业等类客户终端数据实现采集并分类上传。
这样能够有效指导配网规划与运行。
据规划显示，电网规划纳入的2014年～2020年乌鲁木齐市城市总体规划并获国务院批复，自主编制公司各类发展规划135项，完成“十三五”配电网规划滚动修编，公司和电网发展的科学性不断提高。
另外，网格化配电网规划还能优化电源点布局，优化后的网架结构可以将配电站点规划到地块边缘，使用户真正享受到"出门就能接"的便利服务。
总的来说：网格化配电网规划方式便于全面预测区域负荷水平，准确掌握地区负荷发展趋势。
同时重点规划10千伏一次网架，统筹配电自动化和信息保护内容，并向上延伸至110千伏电网和管道规划，会使规划思路更加清晰，规划内容更加全面，项目储备更加具体，更加便于公司统筹安排配网投资与建设重点。
结语
综上所述，网格化配电网规划不仅能够提高配电网规划的科学性和规范性，还能够促进我国电力行业的快速发展。
因而电网公司应该根据实际的区域供电能力和用户需求开展规范化的网格划分、负荷预测，从而保证网格化配电网规划工作的顺利开展。
参考文献：
[1]段峥辉.配电网规划的网格化方法及其应用[D]华北电力大学，2015.
[2]张晓虎，罗隆福，刘洁．基于负荷实测的配电网无功优化及其降损节能效益分析[J]．电网技术，2012.。
