城区配电网三级网格化规划及网格划分探究

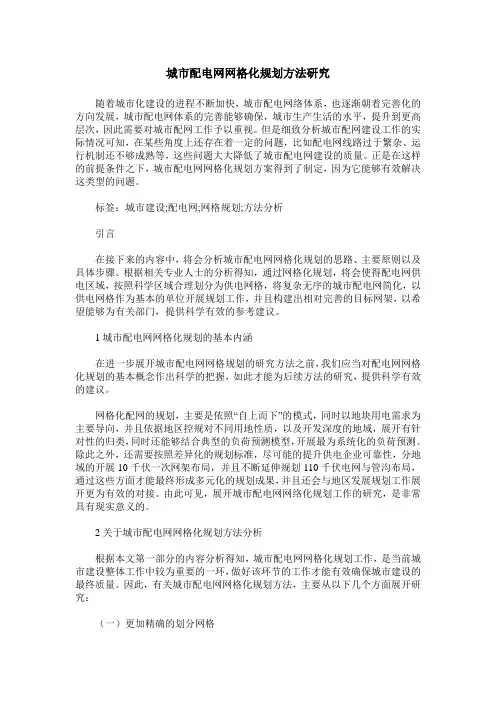

城市配电网网格化规划方法研究
城市配电网网格化规划方法研究随着城市化建设的进程不断加快，城市配电网络体系，也逐渐朝着完善化的方向发展，城市配电网体系的完善能够确保，城市生产生活的水平，提升到更高层次，因此需要对城市配网工作予以重视。
但是细致分析城市配网建设工作的实际情况可知，在某些角度上还存在着一定的问题，比如配电网线路过于繁杂、运行机制还不够成熟等，这些问题大大降低了城市配电网建设的质量。
正是在这样的前提条件之下，城市配电网网格化规划方案得到了制定，因为它能够有效解决这类型的问题。
标签：城市建设;配电网;网格规划;方法分析引言在接下来的内容中，将会分析城市配电网网格化规划的思路、主要原则以及具体步骤。
根据相关专业人士的分析得知，通过网格化规划，将会使得配电网供电区域，按照科学区域合理划分为供电网格，将复杂无序的城市配电网简化，以供电网格作为基本的单位开展规划工作，并且构建出相对完善的目标网架，以希望能够为有关部门，提供科学有效的参考建议。
1城市配电网网格化规划的基本内涵在进一步展开城市配电网网格规划的研究方法之前，我们应当对配电网网格化规划的基本概念作出科学的把握，如此才能为后续方法的研究，提供科学有效的建议。
网格化配网的规划，主要是依照“自上而下”的模式，同时以地块用电需求为主要导向，并且依据地区控规对不同用地性质，以及开发深度的地域，展开有针对性的归类，同时还能够结合典型的负荷预测模型，开展最为系统化的负荷预测。
除此之外，还需要按照差异化的规划标准，尽可能的提升供电企业可靠性，分地域的开展10千伏一次网架布局，并且不断延伸规划110千伏电网与管沟布局，通过这些方面才能最终形成多元化的规划成果，并且还会与地区发展规划工作展开更为有效的对接。
由此可见，展开城市配电网网络化规划工作的研究，是非常具有现实意义的。
2关于城市配电网网格化规划方法分析根据本文第一部分的内容分析得知，城市配电网网格化规划工作，是当前城市建设整体工作中较为重要的一环，做好该环节的工作才能有效确保城市建设的最终质量。
配电网网格化规划研究
配电网网格化规划研究摘要：通过“设定边界条件、理论结合实际、先网格后分区”的规划方法，首先对每个用电网格开展具体规划，在此基础上整合汇总至配电分区，并根据分区整体情况进行综合调整。
关键词：电网；规划；网格一、网格化规划简介传统配电网建设是以变电站为中心，中压出线向四周自然延伸以满足周边负荷增长需求。
这种“辐射式”的网架结构造成：（一）变电站供电范围不清晰、容载比分布不均、主变负载率分布不均。
（二）中压配电线路迂回，交叉供电，影响配电网供电可靠性和运行管理水平。
（三）低压出线分散错乱，线损率较高。
配电网网格化规划是指与城乡规划紧密结合，以地块用电需求为基础，以目标网架为导向，将配电网供电区域划分为若干供电网格，并进一步细化为供电单元，分层分级开展的配电网规划。
网格化规划将配电网“大而化小”划分多个供电网格（单元），明确划分各电压等级供电范围，制定中压配电网目标网架，并采用标准接线对每一个网格直接、独立供电，提升配网规划的精细度，提高规划、运检、业扩接入业务协同性。
按照国家电网公司网格化规划要求，在供电区域划分基础上，进一步细分形成“供电区域、供电网格、供电单元”三级网络，分层分级开展配电网规划。
二、网格化划分原则（1）配电分区划分市区一般按一个供电营业部或供电营业部下辖一个供电所的管辖地域范围作为一个配电分区，县域一般按一个供电所的管辖地域范围作为一个配电分区。
（2）用电网格划分用电网格一般由若干个相邻的、供电区域分类等级相同或相近的、用电性质或对供电可靠性要求基本一致的地块（或用户区块）组成。
一般应：具备2个及以上主供电源，且电源间具备一定转供能力；包含2-6组10千伏典型接线或相应数量10千伏线路，且线路结构相对完整；建设、运维、抢修服务及管理权限能够落实到独立的班组。
对于偏远山区，目标年配电网未形成不同电源间联络的，可考虑按主供电源点的供电范围划分用电网格。
（3）供电单元划分供电单元划分应与市政规划分区相协调，不宜跨越市政分区，不宜跨越控规边界；对于无控规的区域，可按主供电源点供电范围划分供电单元；供电单元的划分应考虑变电站的布点位置、容量大小、间隔资源等影响，远期一般应具备2个及以上主供电源，包含1-3组10千伏典型接线。
面向智慧配电网的网格化规划方法及典型网格配置方案研究
面向智慧配电网的网格化规划方法及典型网格配置方案研究智慧配电网是指通过物联网、云计算、传感器等信息技术手段，对传统配电网进行智能化升级改造的一种先进配电系统。
网格化规划是智慧配电网建设的关键环节之一，其目的是通过科学合理的规划设计，实现电力供需的均衡和无功优化，提高供电可靠性和电网稳定性。
1.负荷预测与均衡：通过对历史负荷数据的分析和预测，得到负荷需求的变化趋势，进而合理规划网格的容量和负荷。
同时，采用负荷均衡技术，保证各个网格之间的供电负荷均衡，避免因一些网格负荷过大而导致供电不足。
2.节能优化配置：在网格化规划中，需要结合可再生能源的利用情况和电能质量要求，进行能源优化配置。
通过在合适的位置配置光伏发电、风力发电等可再生能源，以减少传输损耗和环境污染，提高能源利用效率。
3.故障检测与定位：利用智能传感器和监测系统，实现对网格中设备状态的实时监测和故障诊断。
通过智能算法分析，能够快速检测到异常事件和故障，并精确定位故障点，提高故障处理的效率和准确性。
4.无功优化配置：在网格化规划中，需要对无功补偿设备进行合理配置。
通过无功优化技术，调节电压和功率因数，减小系统的无功损耗，提高电能利用率。
典型的网格配置方案有以下几种：1.辐射型网格配置：将网格按照节点分布的特点，形成以变电站为核心，向四周辐射排列的网格形状。
这种配置方式适合于节点分布比较均匀的区域，能够减少输电线路的长度，降低损耗，提高电能传输效率。
2.环状网格配置：将网格按照环状排列的方式进行配置，将变电站连接起来形成一个大的环状网格。
这种配置方式适合于节点分布比较集中的区域，可以减少变电设备的数量和线路的长度，提高供电可靠性和稳定性。
3.中央型网格配置：将网格配置为以一个或多个中央变电站为核心，向四周辐射排布的形状。
这种配置方式适用于供电范围较大的区域，能够提高供电的稳定性和可靠性。
4.联网型网格配置：将多个独立的子网格通过环网方式连接起来，形成一个大规模的网格系统。
浅谈配电网“ 网格化” 规划与“ 三型两网” 建设

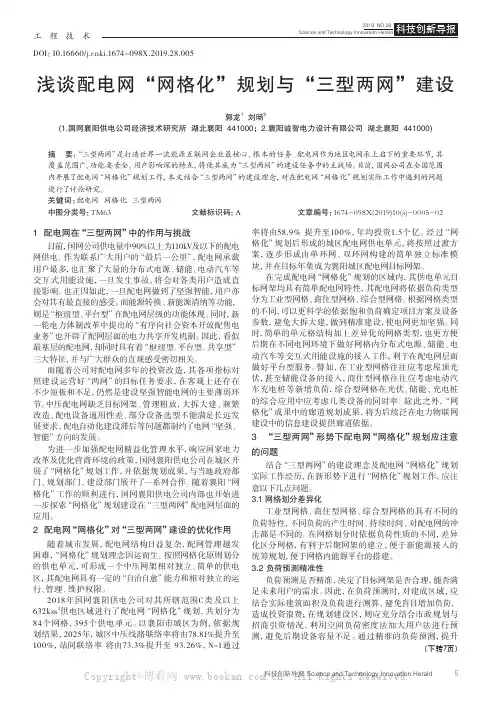

DOI：10.16660/ki.1674-098X.2019.28.005浅谈配电网“网格化”规划与“三型两网”建设郭龙1 刘旸2(1.国网襄阳供电公司经济技术研究所 湖北襄阳 441000；2.襄阳诚智电力设计有限公司 湖北襄阳 441000)摘 要：“三型两网”是打造世界一流能源互联网企业最核心、根本的任务。
配电网作为地区电网承上启下的重要环节，其覆盖范围广、功能要素全、用户影响深的特点，将使其成为“三型两网”的建设任务中的主战场。
目前，国网公司在全国范围内开展了配电网“网格化”规划工作，本文结合“三型两网”的建设理念，对在配电网“网格化”规划实际工作中遇到的问题进行了讨论研究。
关键词：配电网 网格化 三型两网中图分类号：TM63 文献标识码：A 文章编号：1674-098X(2019)10(a)-0005-021 配电网在“三型两网”中的作用与挑战目前，国网公司供电量中90%以上为110kV及以下的配电网供电。
作为联系广大用户的“最后一公里”，配电网承载用户最多，也汇聚了大量的分布式电源、储能、电动汽车等交互式用能设施，一旦发生事故，将会对各类用户造成直接影响。
也正因如此，一旦配电网做到了坚强智能，用户亦会对其有最直接的感受。
而能源转换、新能源消纳等功能，则是“枢纽型、平台型”在配电网层级的功能体现。
同时，新一轮电力体制改革中提出的“有序向社会资本开放配售电业务”也开辟了配网层面的电力共享开发机制。
因此，看似最基层的配电网，却同时具有着“枢纽型、平台型、共享型”三大特征，并与广大群众的直观感受密切相关。
而随着公司对配电网多年的投资改造，其各项指标对照建设运营好“两网”的目标任务要求，在客观上还存在不少短板和不足，仍然是建设坚强智能电网的主要薄弱环节。
中压配电网缺乏目标网架、管理粗放，大拆大建、频繁改造、配电设备通用性差、部分设备选型不能满足长远发展要求、配电自动化建设滞后等问题都制约了电网“坚强、智能”方向的发展。
试析配电网规划的网格化方法及其应
试析配电网规划的网格化方法及其应发表时间：2017-12-04T16:02:11.050Z 来源：《电力设备》2017年第23期作者：赵福强苏超段昌一[导读] 摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。
（国网临沂供电公司山东临沂 276000）摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。
尤其是在电力行业快速发展的背景下，配电网的建设质量成为衡量电力企业核心竞争力的关键因素。
因而如何搭建安全、稳定、经济、环保的电网成为众多电力企业关注的焦点。
关键词：配电网；规划；网格化；应用一、配电网规划的网格化划分原则1.1以区域用电为基本准则在构建网格化配电网时应该结合实际的区域情况和块地的用途进行合理的区域划分。
另外，还应该根据区域的用电负荷、区域面积、城市道路规划、河流规划等实际情况将区域细化成若干个网格，从而保证配电网网格化的划分效率。
1.2划分后网格的供电能力工作人员应该考虑到实际的区域用电负荷，设置合理的网格承担电力值，以满足人们正常生活的需要。
另外，还应该预备足够的用电容量，以避免用电高峰期发生断电等情况。
1.3优化布点在网格化配电网规划时，应该结合变电站的实际情况，合理布置规划点，并合理确定电源点。
另外，在布局电源点应该满足就近原则，并保证不同网格内的电源点是来自于不同的变电站。
如果是供电线路是来自于同一变电站，则应保证线路是来自于不同的母线段。
二、配电网规划网格化方法的应用所谓网格化配电网规划就是指结合实际的区域用电需求以及负荷预测模型，按照差异化的原则，合理布局配电网。
网格化方法不仅能够保证配电网预测的准确性，还能够统筹城市发展。
本文以国网北京市电力公司为例，阐述了北京区域“网格化”配网规划。
另外，该电网公司在完成规划后，还将其与地区政府顺利对接，进一步推动“网格化”配网规划成效的落实。
2.1规划划分若要建设稳定、可靠的配电网，就应该转变建设理念，创建出一套符合科学、规范的配电网规划体系。
基于“网格化”的配电网规划
基于“网格化”的配电网规划摘要：随着经济的快速发展，用电负荷增长迅猛，电网规模的不断扩大，建设坚强的电网，提高供电能力和供电可靠性，已成为电力企业的重要任务。
“网格化规划”从经济特征、地理分布、网架资源、负荷密度、负荷属性五个方面，将配网划分为“供电区域－供电网格－供电单元”三个层次。
把三个层次中“供电单元”作为配网规划的最小建设和管理单位，形成涵盖建设、运维、业扩、通信等各个领域的全能供电单元。
通过编制“一网格一册”，明确了目标网架，并将各层次随着负荷变化，而不断演变的过渡过程清晰展示。
网格化规划对于地方控规的频繁变化有着极强的适应性，不必牵一发而动全身，使用户有序按规划接入电网，极大提升了规划的可操作性，实现规划落地。
引言传统电网规划方法以110千伏及以上电网为主，10千伏配网规划主要依据上级电网的安排，配网随用户需求建设，与区域规划衔接不足，部分规划内容存在规划依据不实、负荷预测不细、项目储备不深等问题。
因此，为适应当前配网发展趋势，要求我们必须创新规划思路，完善规划方法，做实、做细、做深配网规划以支撑配网未来发展。
一、“网格化”规划概述“网格化”配网规划以区域控规为基础，以用电需求为导向，以实测负荷为模型，开展差异化负荷预测、网架规划，统筹配电自动化、通信、保护配置电力管道等内容，形成多元化规划成果，具有做实规划基础、做细负荷预测、做深规划内容的特点。
通过“网格化”配网规划实践，规划成果得到有效落地，配网发展与城市发展更加契合，同时“网格化”配网规划工作的总结和固化对于加强城市配电网规划工作具有重要参考价值。
二、“网格化”规划的特点（1）负荷预测更加准确基于空间负荷预测法，以地块用电需求为导向，按照地块开发深度应用不同的方法进行负荷预测，便于全面预测区域负荷水平，准确掌握地区负荷发展趋势。
（2）与城市发展更加契合规划自始至终紧密对接政府，规划编制阶段依据区域控规及时掌握地区发展需求；规划发布阶段联合政府开展评审和论证，并逐步纳入区域控规；同时，依托土地一级开发促成配网网架及管道规划有效落地，使得电网专项规划与区域发展规划更加融合。
基于网格化理念的城市中心区配电网规划策略
基于网格化理念的城市中心区配电网规划策略摘要：随着都市发展的高速发展，城网格式智能配电网的运用相对来说也就愈加的普遍了，从一定意义上可以更有效的提高城市配电网建设的效果和品质，以满足当前都市发展的需要。
智能城市配电系统的应用需要直接和客户进行沟通交流，清楚的了解客户所要求，在进行项目的同时，严格的按照客户要求进行系统的建造。
所以，在进行配电系统建设的同时，必须严格地掌握绿色环保的开发概念，正确的开展智能城市配电网项目规划的实施。
关键词：网格化；智能配电网；城市中心区引言：在新时期建设发展中，城市网格式智能配电网的开发已是当前开发流程中的一种主要方向，是高新技术不断进步完善的必然结果。
所以有关人员在进行操作的同时必须明确地意识到智能配电网设计的意义，在进行操作的同时，规划的根据有关规定进行操作，首先必须明确的知道客户实际应用项目中的要求，与实际项目进行有机的结合，从而有效的提高智能配电网设计的效率。
论文重点主要是针对城市网格化智能配电网设计中的不足，系统科学的开展城市网格化智能配电网设计研究等方面做出了一定的研究与探讨，从而促进了智能配电网潮流的规划与研究得以良好的发展，使得配电网方案的质量与效果可以得以进一步提高，适应了城市规划发展中的对智能配电网潮流研究的需要，从而促进了城市规划水平得到良好的发展与提升。
1配电网网格定义配网网格，需要根据城市的道路和树林等相关信息进行划分和规划，在进行网格的绘制过程中，需要对范围的电压进行划分，从而形成配网网格的层次模式，促进电力系统的高效发展和高效工作。
在进行中高压的区域建设时，将几个高压变电站的供电区域进行组合，从而实现了高压配电网网格，能够明显区别于中低压配电网，以此反映中低压城市配电网开发对其变电站容量、容载比、出线电缆种类和出线间距等各项数据信息的管理。
在进行中低压城市配电网施工和规划中，以现状网架构造、负载分配以及城市规划为基准，计划若干个由压力变电站通过若干组形成标准接线进行供电的局部范围。
浅谈配电网“网格化”规划与“三型两网”建设
浅谈配电网“网格化”规划与“三型两网”建设随着社会的不断发展和电力需求的增长，配电网的规划和建设变得日益重要。
近年来，随着新一轮电力体制改革的深入推进，我国配电网建设和改造取得了新的进展，引入了“网格化”规划和“三型两网”建设理念，为配电网的发展提供了新的思路和方向。
本文将对配电网“网格化”规划与“三型两网”建设进行浅谈，并探讨其在配电网发展中的作用和意义。
一、配电网“网格化”规划1. “网格化”规划的概念“网格化”规划是指将原有的辐射式供电方式转变为清晰的网格供电方式，在供电网的规划和建设中，以地区、城市或农村等特定区域作为单位，将原有的供电方式进行重新组织和规划，形成更加合理、高效的电力供应体系。
（1）合理布局：根据用电负荷、用户分布等情况，合理确定供电网的线路布局和连接关系，构建供电网的基本结构。
（2）灵活调节：采用先进的技术手段，实现供电网的灵活调节，使得供电能够更加灵活、安全地进行调节和分配。
（3）支持新能源接入：考虑到新能源的不断增长和应用，向“网格化”规划中考虑新能源的接入需求，为新能源提供更好的接入条件。
“网格化”规划的实施，可以更好地满足用户对电力的需求，提高供电可靠性和供电质量，降低配电网的损耗和运行成本，同时也有利于提高配电网的智能化水平，促进电力系统的安全、稳定运行。
这对于推动我国电力体制改革和进一步完善能源结构都具有非常重要的意义。
二、配电网“三型两网”建设1. “三型两网”建设的内涵“三型”包括城市配网、农村配网和特种配网，其中城市配网、农村配网是指城市和农村的配电网建设，特种配网是指一些特殊领域的配电网，如矿山、工厂等。
而“两网”则指交流配电网和直流配电网，这两者将在未来的电力系统中发挥越来越重要的作用。
（1）城市配网的建设可以更好地适应城市化进程的发展需求，提高城市电网的负荷供应能力，同时也有利于促进城市的能源结构调整和节能减排。
（2）农村配网的建设可促进农村电网的智能化和信息化建设，提高乡村电网的供电可靠性和稳定性，推动农村电力供应的改善，提高农村居民生活质量。
