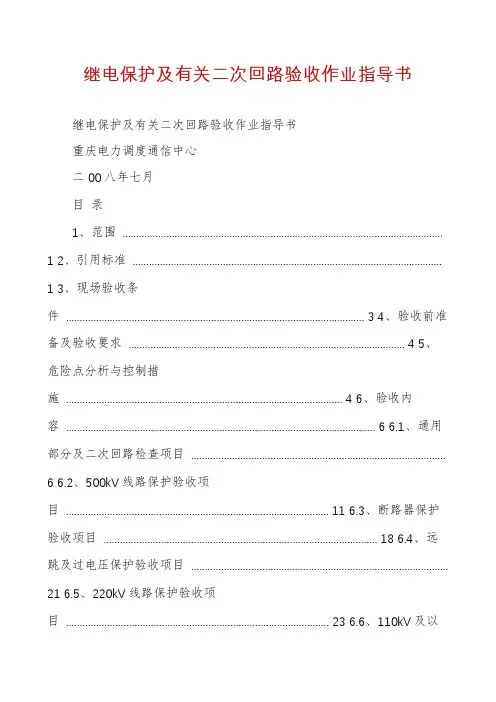

继电保护及有关二次回路验收作业指导书
继电保护及有关二次回路验收作业指导书继电保护及有关二次回路验收作业指导书重庆电力调度通信中心二00八年七月目录1、范围 .....................................................................................................................1 2、引用标准 .................................................................................................................1 3、现场验收条件 ............................................................................................................. 3 4、验收前准备及验收要求 ..................................................................................................... 4 5、危险点分析与控制措施 ..................................................................................................... 4 6、验收内容 ................................................................................................................. 6 6.1、通用部分及二次回路检查项目 .............................................................................................6 6.2、500kV线路保护验收项目 ................................................................................................ 11 6.3、断路器保护验收项目 .................................................................................................... 18 6.4、远跳及过电压保护验收项目 ..............................................................................................21 6.5、220kV线路保护验收项目 ................................................................................................ 23 6.6、110kV及以下线路保护验收项目 (30)6.7、变压器保护验收项目 .................................................................................................... 34 6.8、母差保护验收项目 ...................................................................................................... 39 6.9、故障录波器验收项目 . (42)6.10、故障信息子站验收项目 ................................................................................................. 44 6.11、全站统一时钟装Z验收项目 (47)6.12、行波测距验收项目 ..................................................................................................... 48 7、验收总结 (49)1、范围本规范规定了继电保护设备验收时需进行的检查项目和要求，用以判断设备是运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。
电泳涂装二线作业指导书(电泳工序操作规程)
1.6.1 生产前检查槽液液位、游离碱度、温度、压力是否合理。 1.6.2 在控制柜按启动按钮启动循环泵，打开溢流口阀门，调整溢流补水量 0.5-1L/min
1.6.3 生产中需定时点检液位、游离碱度、温度、过滤器压力差。压力差＞0.05mpa 时需更换 滤袋。
1.6.4 参数调整 每添加 5kg 脱脂剂，游离碱度上升 1 个点，添加 50kg 自来水游离碱下降 1 个 点。
6.5.2 在控制柜按启动按钮启动循环泵，打开溢流口阀门，调整溢流补水量 1-2L/min
6.5.3 生产中需定时点检液位、压力、喷淋状况。
6.5.4 生产停止时需先关闭溢流补水阀门，关闭溢流阀门后再关闭循环泵。
6.6 工艺维护：
6.6.1 槽体 每周打开一次槽体排放口阀门，排空工作液，用自来水清洗槽体 1-2 次，关闭排放
5.5 工作液使用：
5.5.1 生产前检查槽液液位、全碱度、压力是否合理。
5.5.2 在控制柜按启动按钮启动循环泵，打开溢流口阀门，调整溢流补水量 1-2L/min
5.5.3 生产中需定时点检液位、压力、喷淋状况。
5.5.4 生产停止时需先关闭溢流补水阀门，关闭溢流阀门后再关闭循环泵。
第 4 页 共 10 页
全碱度 游离碱度
40-50pt 18-25pt
第 2 页 共 10 页
电泳涂装二线作业指导书
温度
45-55℃
时间
120s
压力
0.08-0.12mpa
2.5 药剂配槽：（比例 3-5%）
2.5.1 用自来水清洗槽内壁 1-2 次，清洗干净后补加自来水至 2/3 处，启动循环泵并加热。
2.5.2 准备好脱脂剂 150KG，用容器加热水搅拌均匀后倒入喷淋水回流口处。
MSA作业指导书
MSA作业指导书一、引言本文档是针对MSA作业的指导书，旨在匡助学生了解MSA作业的要求和步骤，以便顺利完成作业。
本指导书将介绍MSA的概念、作业目标、作业要求、作业步骤和评估标准。
二、MSA概述1. MSA定义MSA（Measurement System Analysis）是一种用于评估和验证测量系统能力的方法。
它可以匡助我们确定测量系统的准确性、精确度、稳定性和重复性，从而确保测量数据的可靠性和有效性。
2. MSA的重要性MSA在各个行业和领域都具有重要意义。
一个可靠的测量系统可以匡助我们准确地采集和分析数据，从而做出正确的决策和改进措施。
通过进行MSA，我们可以识别和解决测量系统中的问题，提高数据的可信度，降低测量误差，提高产品质量和流程效率。
三、作业目标本次MSA作业的目标是让学生掌握MSA的基本概念和方法，能够独立进行MSA的实施和分析。
通过完成作业，学生应能够：1. 理解测量系统的重要性和MSA的目的；2. 掌握MSA的基本步骤和方法；3. 能够评估测量系统的准确性、精确度、稳定性和重复性；4. 能够根据MSA结果提出改进建议。
四、作业要求1. 选择测量系统学生需要选择一个测量系统进行MSA分析。
这个测量系统可以是实际生产中使用的测量设备，也可以是实验室中的测量仪器。
学生需要提供测量系统的详细说明，包括测量对象、测量方法和测量数据的采集方式。
2. 实施MSA分析学生需要按照MSA的步骤进行实施。
具体步骤包括：a. 采集测量数据：学生需要采集一定数量的测量数据，确保数据的可靠性和代表性。
b. 分析测量系统的准确性：学生需要使用统计方法，如均值、方差等，评估测量系统的准确性。
c. 分析测量系统的精确度：学生需要使用统计方法，如重复性和再现性，评估测量系统的精确度。
d. 分析测量系统的稳定性：学生需要使用统计方法，如控制图、稳健性指标等，评估测量系统的稳定性。
e. 提出改进建议：学生需要根据MSA结果，提出改进测量系统的建议和措施。
电缆敷设作业指导书(新版本)。
电缆敷设作业指导书(新版本)。
GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线，绘制敷设图纸，制定敷设计划。
1.1.2 按照设计图纸要求，清理敷设路线，确保路线畅通无阻。
1.1.3 检查敷设路线附近的设备、管线等，做好保护措施。
1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。
1.2.2 按照设计要求进行电缆敷设，注意电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。
1.2.3 在电缆敷设过程中，应注意电缆的保护，避免电缆受到机械损伤、化学腐蚀等影响。
1.3 敷设后的工作1.3.1 检查电缆敷设质量，确认电缆敷设是否符合设计要求。
1.3.2 进行电缆接头的制作和接线工作。
2.二次接线2.1 前期准备工作2.1.1 确认接线图纸，制定接线计划。
2.1.2 检查接线设备、工具等，确保完好无损。
2.2 接线过程2.2.1 确认接线点，检查接线端子是否干净、无锈蚀等情况。
2.2.2 按照接线图纸要求进行接线，注意接线的正确性和可靠性。
2.2.3 在接线过程中，应注意接线的保护，避免接线受到机械损伤、化学腐蚀等影响。
2.3 接线后的工作2.3.1 检查接线质量，确认接线是否符合设计要求。
2.3.2 进行接线箱、接线板等设备的安装和调试。
四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸，清理敷设路线，做好保护措施。
确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。
4.1.2 敷设过程按照设计要求进行电缆敷设，注意电缆的弯曲半径。
作业指导书模板
一、封面【作业名称】【课程名称】【授课教师】【班级】【日期】二、前言本作业指导书旨在为同学们提供完成本次作业的详细步骤和注意事项，帮助同学们更好地理解和掌握课程内容。
请同学们仔细阅读本指导书，并按照要求完成作业。
三、作业内容1. 作业概述（1）作业目的：通过本次作业，使同学们能够深入理解……（2）作业要求：……（3）作业形式：……2. 作业步骤（1）准备阶段①查阅相关资料：……②整理笔记：……③预习课程内容：……（2）实践阶段①完成作业：……②查阅资料：……③讨论交流：……（3）总结阶段①归纳总结：……②撰写报告：……③提交作业：……3. 作业要求（1）格式要求：……（2）内容要求：……（3）时间要求：……四、注意事项1. 作业时间：……2. 作业提交方式：……3. 作业评分标准：……4. 作业提交截止时间：……五、参考资料1. 书籍：《……》2. 网站：……3. 视频教程：……六、附录1. 作业模板2. 作业示例3. 相关表格七、联系方式如有任何疑问，请及时与授课教师或助教联系。
【授课教师姓名】【联系电话】【电子邮箱】【班级】【日期】注意事项：1. 本作业指导书仅供参考，具体要求请以授课教师实际要求为准。
2. 请同学们在规定时间内完成作业，逾期提交者将按迟交处理。
3. 作业过程中如有困难，请及时与授课教师或助教沟通，共同解决。
4. 请同学们认真对待作业，遵守作业纪律，共同营造良好的学习氛围。
二次结构施工作业指导书
二次结构施工作业指导书1、编制依据本作业指导书适用于新建XX至广州铁路XX北站站房工程二次结构施工。
3、作业准备3.1内页技术准备在开工前组织技术人员认真学习实时性施工组织设计，阅读，审核施工图纸，澄清有关技术问题，明确砌块、砂浆、墙体厚度、墙体高度、墙上预留洞、过梁型号、构造柱、圈梁、拉结筋、护框、压顶等详细参数。
熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参见人员进行上岗前技术培训，经考试合格后持证上岗。
在墙体砌筑前需书面通知水、电、暖、设备、装饰专业，由各专业提出该部位墙体施工是否有预留洞、墙体尺寸是否需要调整，根据各专业的要求，总结出该部位墙体施工参数，书面通知架子队按此要求进行备料、施工。
3.2机具准备搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、大铲、刨铸、瓦刀、砖夹子、托线板、线坠、小白线、卷尺、皮数杆等。
3.3材料准备为保证本工程顺利实施，项目部提前计算出工程所需的各种材料，提前进场，保证工程需要。
钢筋：进场钢筋满足合同要求及国家标准、规范，随车携带钢筋材质单、标牌、质量证明文件等相关资料。
进场后需按规定进行抽样检验，检验合格后方可用到工程实体上。
混凝土：采用预拌混凝土，强度等级为C30。
模板：本工程模板均采用木胶板制作。
砌块：①加气混凝土砌块，不低于B06,砂浆采用M5.0专用砂浆砌筑；②蒸压灰沙砖（用于室内地面地下墙），强度不低于MU15,砂浆采用M1O水泥砂浆砌筑；③轻质墙体（除注明外均采用轻钢龙骨、无石棉纤维增强水泥平板，中间填充防火岩棉）。
每种砌筑材料品种、规格、强度等级必须符合设计要求。
规格应一致，并有出厂合格证、试验报告单。
3.4试验准备①砌块：同品种、同规格、同等级的砌块，以IOOOo块为一验收批，不足IOOoO块也按一批计，从已进场的合格的混凝土砌块中随机抽取砌块：制作3组试件，进行抗压强度试验；制作3组试件，做干体积密度检验。
二次接线作业指导书
二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。
3.1常识................................ 错误!未定义书签。
3.2名词解释............................ 错误!未定义书签。
3.3仪器使用............................ 错误!未定义书签。
4.作业流程............................... 错误!未定义书签。
5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。
2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。
回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。
回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。
以下按直流和交流回路分别叙述标号的规则。
直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。
见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次表作业指导书
一、作业目的：
二次表在线故障处理过程中，应采取的预防措施，使仪表控制系统保持稳定状态，保生产过程正常地进行。
二、适用范围：二次表在线故障的检查处理。
三、采用标准：以PMA调节器、EK调节器及HoneyWell 无纸记录仪为例
四、工作原理
调节器由指示单元和控制单元两部分组成。
指示单元包括测量指示电路和给定电路；控制单元包括输入电路、PD运算电路、输出电路及软手操和硬手操电路等.当调节器处于自动状态时，测量信号与给定信号在输入回路中进行比较后产生偏差，再进行PID运算，然后经输出电路转换成4-20MADC输
出。
无纸记录仪由指示单元和接点输出单元组成，完成测量信号的指示和报警，不参与联锁功能。
一、作业步骤、危险分析、安全措施
接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，然后通知车间相关技术人员和班长，到现场作JHA分析，并向工艺车间申请相关作业票，最后，待工艺监护人员和车间相关技术人员到现场时，才开始动手作业，其步骤如下：
表1-10.1六、二次表常见故障
因型号较多，生产厂家不同，其电路也不完全相同，故障可能发生的种类挺多，归纳起来有下列一些常见故障：（具体故障的原因及处理请参照有关资料）
1. 指示电路环节故障
2. 输入电路的故障
3. 手动操作、输出电路的故障
4. 自动状态时的故障
5. 调节器性能指标超差故障
七、使用工具和劳保要求
工具要求：万用表、日常工具，二次表的说明书相关资料，根据需要准备备用完好的二次表。
劳保要求：工作服、戴好安全帽、护目镜
附录
1)、PMA调节器：
1、故障信息显示：
当面板上的△▽灯亮时说明有故障，按下设定单元
面板“FLT”键就会依次显示出该时刻所发生的故障信息，如果无故障发生，则只显示“FAULT”特征符。
故障信息显示意义：
FAULT：无显示时，正常
1）功能代码错误；
2）使用了不存在的模块代码；
3）正/反动作的指定代码出错；
4）定周期中断信号异常；
5）A/D转换器异常；
6）模拟输入异常；
7）外设定值异常；
8）操作输出异常。
2、当调节器本体出现故障需要卸下检查时，可以从调节器本体切换到硬手操单元。
、接线端子说明(图1-10.1)
3
图1-10.1
PV：测量值（控制量）
SV：设定值外送信号
SC：电压输入信号的公用母线
CAS：外部设定值
KPV：测量值修正运算符号
H：上限报警输出
L：下线报警输出
SMV：从外部切换到手动控制的命令输入FLT：故障状态输出
M：手动控制状态输出
LS：定值控制或手动控制状态输出
VP：仪表电源+侧
PC：仪表电源-侧
VPD：数字输入输出信号+侧
PCD：数字输入输出-侧
G：接地端子
注：SC和PC两个端子在仪表内部是2.2KΩ的电阻连接起来的，但是若取下本体这两个端子则断
开。
2)EK调节器
大聚制氢所用EK调节器主要为EKC.EKR.EKO等型号。
虽然它们在型号上有所不同，但功能基本一致。
因为EKC系列的调节器功能比较起齐全，所以现在就以EKC调节器为例，就其外表.外部按键的作用、如何接线及参数调整作如下说明：
1．EKC调节器的正面图：(图1-10.2)
图1-10.2
说明: 1).SV（给定值）与PV（测量值）指示是操作工进行调节的依据,一般情况下指示相差应不是很大.SP 调节拨轮可以调节给定值SV的大小.
2).手自动切换开关可以调节其控制方式,依据情
况决定是手动还是自动.当打到手动，
可以通过阀位调节拨轮手动调整输出.
3).当出现异常情况时(例如当测量值达到了报警
点时),红灯会亮以显示报警.
2．EKC调节器的背面图: (图1-10.3)
图1-10.3
说明:我们一般采用简单控制系统来进行控制，主要是以下端子：
1）PV+、PV-接收现场来的信号，因为信号为电流方式，所以要并接一个250欧姆电阻。
2）L1、L2端子，给调节器提供24V电源。
3）OUTPUT+、OUTPUT-输出4-20mADC信号，实现控制功能。
4）ALARM-L、ALARM-H、ALARM-COM则根据工艺不同的需求，实现高、低报警功能。
3．EKC型调节器侧面设定面板图：(图1-10.4)
MIN
图1-10.4
注：1）在调节器的另外一侧也有一个调零螺钉。
2）此表类似于现在的PMA型调节器。
说明：1）.其中的P、I、D三个主要的调节旋钮主要是用来设定调节器的参数用的。
它们分别用
来设定比例度、积分时间和微分时间以实现
对工业系统的控制。
当中值得注意的是积分
时间还可以通过调节Ⅹ1、Ⅹ10来调节其时
间长短。
2）.PV-ALARM的两个旋钮是用来调节对所控
制参数的高低报警值的，以此来设定报警点。
3）.L-R的调整旋钮则是用来实现就地控制和
远传控制的切换的。
在有用串级控制时，就
要实现远传控制。
在切换过程中应注意，切
换必须在无扰动时才能实现一步一步地切
换，否则会因为切换而造成大的工艺波动。
4）.D-R拨键是用来调整调节器的作用形式的，
看是要正作用（D），还是反作用（R）。
5）.CHECK - MEAS拨键是用以调整调节器状
态的，看是要检查（CHECK）还是测量
（MEAS）。
我们在检查调节器打到CHECK
时，控制器显示的设定值与测量值均应指向
50% ，否则该调节器就不正常。
6）.ZERO旋钮可以用来校准调节器的零点。
7）.MEMORY INDX则用以存储数据。
4．关于其它形式的EK调节器的说明：
此外制氢站还用了EKR、EKO等系列，它们与EKC的不同在于功能比较简单，主要用于显示与报警；接线端子要少一些，没有P、I、D的设定旋钮以及远传等功能，但基本上都有高低报警设定旋钮，可以设定高低报警点。
其功能类似于现在的PMJ型的调节器。
…..调节器无扰动切换规律
M
HMV A HMV
A M 双向无平衡无扰动
M
HMV
A
图1-10.5
3)HONEYWELL 无纸记录仪
气压机Honey well 无纸记录仪后端子板接线示意图 无平衡无扰动
有平衡无扰动
图1-10.6
注：
当一个标准的8路报警卡不用作报警输出时，各
通道可以输入数字量，连在继电器的常开（NO ）和公共端子（C ）上，报警继电器的输出（A1）相当于数字量输入8 ，报警继电器的输出2（A2）相当于数字量输入7，依次类推。
通用输入卡压力变送器
负极
负
极Volt-free contact
电压自由端触点
数字量输入
常
开
触
点共点常闭触点
报警输出
气压机Honey well无纸记录仪按键及操作介绍面板键
图1-10.7
FUNCTION：按一下调出快捷菜单，连续按二下可查看总趋势图。
SHIFT：取消时间、日期设定。
DISPLAY：更换视图背景，返至实时屏幕。
上键：上移目录、菜单项。
下键：下移目录、菜单项。
左移：退出子菜单，返至上一级。
右移：进入下一级子菜单。
SETUP ：调出主菜单，进行功能设定。
图1-10.8
此为气压机HONEY WELL 无纸记录仪，本仪表只带显示，且显示的都是压力，带高、低报警，不带联锁。
检查时，因为是220V AC 电源供电，要注意安
SHOW ENG UNIT 显示工程单位
SHOW RANGE显示信号类型和范围
通道
8
7
65432COPY TO 复制ENFLINEERING UNITS 单位设置
SQUARE ROOT EXT 开方运算SAMPLE SUBRANGE 范围标定
SEPCIFY SUBRANGE 范围设置
4-20
0-20CURRENT
电流SEPCIFY SUBRANGE 范围标定
USE FULL RANGE满量程使用范围
1-5V
0-5V VOLTS 电压THERMOCOUPLE 热偶输入
RESISTANCE THERM 热阻输入
INPUT
记录笔选项系统时间、日期设定
NUMBER 四位数编号NAME 文件名
DESCRIPTION 说明
记录仪标识SETP
配置系统信息
全。
假设有一压力指示不对，我们先通过显示屏找出相应的通道，把对应的端子接线拆掉，并做好标记，测量其测量变送值，看是否正常，若不正常则不是记录仪问题，若正常，就在后端子接线板上检查CHANNEL FUN的I/V选择开关是否置放正确，然后可以再检查通道设置，选择为电压输入，检查INPUT 项其上下限的设置，选择正确后，退出主菜单。
设好后若还不正常则是无纸记录仪通道有问题，建议换个通道联接。
