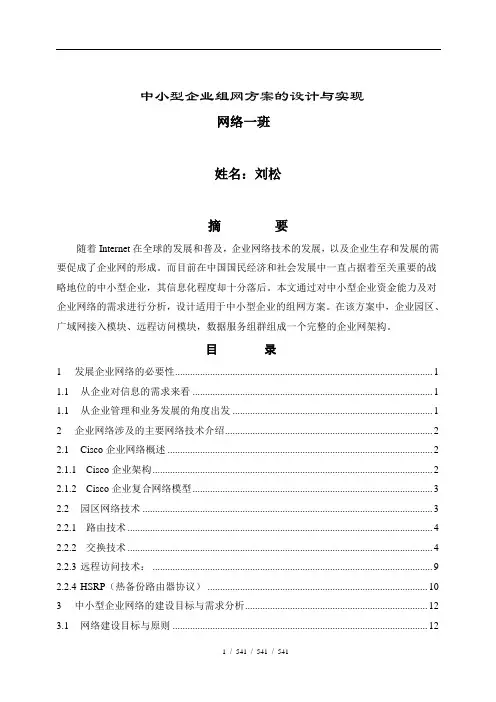

中小型企业组网方案的设计与实现网络一班姓名：刘松摘要随着Internet在全球的发展和普及，企业网络技术的发展，以及企业生存和发展的需要促成了企业网的形成。
而目前在中国国民经济和社会发展中一直占据着至关重要的战略地位的中小型企业，其信息化程度却十分落后。
本文通过对中小型企业资金能力及对企业网络的需求进行分析，设计适用于中小型企业的组网方案。
在该方案中，企业园区、广域网接入模块、远程访问模块，数据服务组群组成一个完整的企业网架构。
目录1 发展企业网络的必要性 (1)1.1 从企业对信息的需求来看 (1)1.1 从企业管理和业务发展的角度出发 (1)2 企业网络涉及的主要网络技术介绍 (2)2.1 Cisco企业网络概述 (2)2.1.1 Cisco企业架构 (2)2.1.2 Cisco企业复合网络模型 (3)2.2 园区网络技术 (3)2.2.1 路由技术 (4)2.2.2 交换技术 (4)2.2.3 远程访问技术： (9)2.2.4 HSRP（热备份路由器协议） (10)3 中小型企业网络的建设目标与需求分析 (12)3.1 网络建设目标与原则 (12)3.2 中小型企业网络设计需求 (12)3.3 网络设计需求分析 (13)4 中小型企业网络所需网络设备介绍 (14)4.1 路由器：Cisco 3600系列 (14)4.2 核心交换机：Cisco Catalyst 4500系列 (16)4.3 接入层交换机：Cisco Catalyst 2960系列 (17)4.4 无线AP：TL-WA501G+ (19)5 企业网系统整体方案设计 (20)5.1 网络拓扑设计 (20)5.2 主要网络设备选定 (22)5.3 VLAN划分及IP编址方案 (22)6 交换模块设计 (23)6.1 接入层交换服务的实现－配置接入层交换机 (23)6.1.1 配置接入层交换机AccessSwitch1的基本参数 (23)6.1.2 配置接入层交换机AccessSwitch1的管理IP、默认网关 (25)6.1.3 配置接入层交换机AccessSwitch1的VLAN及VTP (25)6.1.4 配置接入层交换机AccessSwitch1端口基本参数 (26)6.1.5 配置接入层交换机AccessSwitch1的访问端口 (26)6.1.6 配置接入层交换机AccessSwitch1的主干道端口 (27)6.1.7 配置接入层交换机AccessSwitch2 –AccessSwitch 10 (27)6.1.8 接入层交换机的其它可选配置 (28)6.2 核心交换服务的实现－配置核心层交换机 (29)6.2.1 对核心层交换机CoreSwitch1的基本参数的配置 (30)6.2.2 配置核心层交换机CoreSwitch1的管理IP、默认网关 (30)6.2.3 配置核心层交换机CoreSwitch1的VTP (31)6.2.4 在核心层交换机CoreSwitch1上定义VLAN (32)6.2.5 配置核心层交换机CoreSwitch1的端口基本参数 (32)6.2.6 配置核心层交换机CoreSwitch1的3层交换功能 (33)6.2.7 配置核心层交换机CoreSwitch2 (34)6.2.8 其它配置 (37)6.2.9 配置HSRP (37)7 广域网接入模块设计 (39)7.1 配置路由器IRouter的基本参数 (39)7.2 配置路由器IRouter的各接口参数 (40)7.3 配置路由器IRouter的路由功能 (40)7.4 配置接入路由器IRouter上的NAT (41)7.5 配置接入路由器IRouter上的ACL (41)7.6 其它配置 (44)8 远程访问模块设计 (44)8.1 Easy VPN 服务器配置 (45)8.2 客户端配置 (46)9 结束语 (48)参考文献 (49)Abstract (50)致谢............................................................................................... 错误!未定义书签。
小型企业组网方案
小型企业组网方案在当今数字化和信息化的时代，网络已经成为了企业日常运营和管理的必备工具之一。
对于小型企业而言，建立一个高效稳定的网络系统对于提高办公效率和竞争力至关重要。
因此，本文将为小型企业设计一个适用的组网方案。
一、需求分析在设计组网方案之前，首先需要进行需求分析，明确企业网络的功能和要求。
一般来说，小型企业的网络主要需求包括：1.员工日常办公需要稳定的互联网接入和内网连接；2.部门之间需要实现数据共享与协作；3.需要保证网络安全，防止外部攻击和数据泄露；4.备份和恢复重要数据的需求。
二、组网拓扑结构设计针对小型企业的组网需求，可以采用以下拓扑结构设计：1.核心交换机：作为网络的核心设备，连接企业内部网络和外部互联网，负责路由和交换功能，具备较高的带宽和可靠性。
2.分布交换机：根据企业办公环境和需求规模，设置若干个分布交换机，连接不同的部门或区域网络，实现内部通信和数据交换。
3.终端设备：包括电脑、打印机、服务器等各种接入网络的终端设备，通过交换机与核心交换机和其他设备进行连接。
三、网络设备选型在选择网络设备时，应考虑设备的性能、可靠性和扩展性，同时要与组网拓扑结构相匹配。
以下是常见的网络设备选型建议：1.核心交换机：应选择具备高性能处理能力和大容量交换能力的设备，支持冗余备份和多种接口类型。
2.分布交换机：视企业需求规模和每个部门的设备数量而定，模块化设计和可扩展性较强的设备更具优势。
3.终端设备：选择性能稳定、安全性高的设备，如有条件可以考虑使用虚拟化技术提高资源利用率。
四、网络安全保障小型企业对于网络安全的需求同样重要，以下是保障网络安全的几个方面：1.防火墙：部署防火墙设备，对企业内外的网络流量进行监测和过滤，保护内部网络安全。
2.入侵检测与防御：通过入侵检测系统(IDS)和入侵防御系统(IPS)，及时发现并阻止网络攻击和入侵活动。
3.网络隔离和访问控制：设置网络隔离和VLAN，限制不同部门或用户的访问权限，避免敏感信息泄露。
企业组网运营方案
企业组网运营方案一、背景介绍随着企业规模的不断扩大，越来越多的企业需要建立起稳定高效的组网系统来支持各项业务的运营。
企业组网系统是企业内部网络系统的核心基础设施，对于企业的信息流动、业务流程以及安全保障具有举足轻重的作用。
本文将对企业组网运营方案进行全面的讨论和分析，以帮助企业更好地建立和管理组网系统。
二、需求分析1. 线上办公：企业组网系统需要满足员工在线办公的需求，包括网络访问速度快、文件共享方便、网络稳定性高等。
2. 数据安全：企业组网系统需要提供数据的安全保障，包括数据加密、防火墙设置、访问权限控制、数据备份等。
3. 业务流程支持：企业组网系统需要支持企业各项业务流程的运营，包括销售、生产、采购、财务等方面。
4. 远程办公：企业组网系统需要支持员工远程办公的需求，包括虚拟私有网络（VPN）的建立、远程访问的设置等。
三、组网方案设计1. 网络拓扑设计：根据企业的规模和结构，设计合理的组网拓扑结构。
一般可以采用星型或者树型结构，同时考虑将关键部门和重要数据进行隔离。
2. 硬件设备选择：根据企业的需求选择合适的硬件设备，包括路由器、交换机、防火墙等网络设备。
确保设备具有高性能、高可靠性和易于管理的特点。
3. IP地址规划：进行合理的IP地址规划，确保每个设备和用户都能够得到唯一的IP地址，同时避免地址冲突和污染。
4. 防火墙设置：设置防火墙来限制来自外部网络的非法访问。
防火墙还可以根据不同的安全级别对内外部网络进行隔离，并进行访问控制。
5. 无线网络覆盖：根据企业实际需求，设计无线网络覆盖方案，确保员工可以随时随地接入无线网络进行办公。
6. 带宽分配：根据每个部门和用户的需求，合理进行带宽分配，避免网络拥堵和资源浪费。
7. 数据备份和恢复：设置定期的数据备份计划，确保重要数据的安全性和可靠性。
同时配备完善的数据恢复系统，以应对意外数据丢失。
8. 远程访问设置：根据需要设置远程访问功能，如VPN、远程桌面、网页访问等，方便员工远程办公和协作。
大型企业OSPF组网建设方案
大型企业OSPF组网建设方案一、需求分析大型企业通常具有多个分支机构和大量的内部网络设备。
为了实现这些分支机构的互联以及内部网络的高效管理，需要建立一个稳定可靠的组网架构。
OSPF（开放最短路径优先）是一种链路状态路由协议，能够提供灵活可扩展的IP网络设计和管理。
在大型企业组网中，可以采用OSPF来实现分支机构的互联和内部网络的路由管理。
二、网络架构设计1.核心层：核心层是整个大型企业网络的中心，负责信息的交互和转发。
在这一层，需要使用高性能的路由器，并配置OSPF协议进行网络交换。
2.分支机构层：分支机构层是连接分支机构的关键，需要采用分层交换机。
在每个分支机构内部，可以通过配置OSPF协议来实现与核心层的互联。
同时，对于分支机构之间的通信，也可以通过配置OSPF协议来实现。
3.访问层：访问层是用户接入网络的入口，主要为用户提供连接到网络的端口。
在这一层，可以使用交换机来连接用户终端设备，并通过配置OSPF协议来实现与核心层的连接。
三、OSPF参数配置1.开启OSPF协议：在核心层、分支机构层以及访问层的路由器上，需要开启OSPF协议。
可以使用如下命令进行配置：Router(config)# router ospf process-id其中，process-id为OSPF进程ID，可以根据需要进行指定。
2.划分区域：为了实现更好的管理和控制，可以将大型企业网络划分为多个区域。
可以使用如下命令进行配置：Router(config-router)# area area-id其中，area-id为区域ID，可以根据需要进行指定。
3.配置网络：根据实际情况，需要配置各个网络设备在OSPF协议中的网络地址。
可以使用如下命令进行配置：Router(config-router)# network network-address wildcard-mask area area-id其中，network-address为网络地址，wildcard-mask为通配符掩码，area-id为区域ID。
中等企业网络组网方案设计
中等企业网络组网方案设计
中等企业网络组网方案设计需要考虑以下几个方面：
1. 网络拓扑设计：根据企业的规模和需求，选择适合的网络拓扑结构，如星型、树状、环状等。
同时考虑到可扩展性，以便未来的网络扩展。
2. 网络设备选择：根据企业的需求和预算，选择合适的网络设备，包括交换机、路由器、防火墙等。
考虑设备的性能、可靠性和安全性能。
3. IP地址规划：设计合理的IP地址规划方案，确保每台设备都能够正常通信，并考虑到未来网络扩展的可能性。
4. 子网划分：根据企业的组织结构和需求，将网络划分为不同的子网，确保不同部门的设备能够互相通信，并限制不必要的访问。
5. VLAN划分：利用VLAN技术，将不同的部门或者功能
划分为不同的虚拟局域网，可以提高网络的安全性和性能。
6. 安全策略设计：制定并实施合理的安全策略，包括访问
控制列表（ACL）、防火墙规则、入侵检测和防御系统等，以确保网络的安全。
7. 网络监控和管理：选择合适的网络监控和管理工具，对
网络设备和流量进行监控和管理，及时发现和处理故障和
性能问题。
8. 冗余和高可用性设计：设计冗余的网络连接和设备，以
提高网络的可用性和鲁棒性，并采取合适的故障切换机制，以避免单点故障。
9. 无线网络设计：如果企业需要无线网络，需设计合适的
无线接入点布置和覆盖范围，保障无线网络的稳定和安全。
10. 员工培训和文档编写：提供培训和文档，使员工能够了解和正确使用企业网络，并提供合适的技术支持和维护。
综上所述，中等企业网络组网方案设计需要综合考虑企业需求、预算和安全性等因素，以构建稳定、安全和高效的企业网络。
企业组网设计实施方案
企业组网设计实施方案一、引言。
随着信息化时代的到来，企业网络已经成为企业日常运营中不可或缺的一部分。
良好的企业组网设计实施方案能够有效地提高企业网络的安全性、稳定性和效率，为企业的发展打下坚实的基础。
本文将针对企业组网设计实施方案进行深入探讨，提出一些可行的解决方案。
二、网络需求分析。
在进行企业组网设计实施之前，首先需要进行网络需求分析。
这包括对企业网络规模、业务需求、安全性要求等方面进行全面的调研和分析，以便更好地为企业设计出适用的网络架构。
三、网络架构设计。
1. 网络拓扑结构设计。
根据企业的规模和业务需求，可以选择不同的网络拓扑结构，如总线型、星型、树型、网状型等。
在设计网络拓扑结构时，需要考虑网络的可扩展性、可靠性和性能，以满足企业未来的发展需求。
2. 子网划分和IP地址规划。
对企业内部网络进行合理的子网划分和IP地址规划，可以更好地管理和维护企业网络。
合理的子网划分可以提高网络的安全性和效率，减少广播风暴的发生。
3. 设备选型和布局。
根据网络需求分析的结果，选择合适的网络设备，如交换机、路由器、防火墙等。
同时，合理布局这些设备，保证网络的连通性和可靠性。
四、网络安全设计。
1. 访问控制和安全策略。
制定合理的访问控制和安全策略，保障企业网络的安全。
这包括对内部员工和外部访客进行不同级别的访问控制，以及建立防火墙、入侵检测系统等安全设备。
2. 数据加密和备份。
对企业重要数据进行加密存储和定期备份，以防止数据泄露和丢失，保障企业的信息安全。
五、网络实施和管理。
1. 网络设备的安装和调试。
在网络实施阶段，需要对网络设备进行安装和调试，确保网络的正常运行。
同时，对网络设备进行定期的维护和更新，保证网络的稳定性。
2. 网络监控和故障处理。
建立网络监控系统，及时发现和处理网络故障，保证网络的正常运行。
同时，对网络性能进行定期的监测和优化，提高网络的效率和稳定性。
六、总结。
良好的企业组网设计实施方案能够为企业提供稳定、安全、高效的网络环境，为企业的发展提供有力的支持。
企业组网实施方案设计(潘康喜)
茂名职业技术学院毕业设计报告书题目：企业组网实施方案设计系（部）计算机工程系专业______________ 计算机通信________班级2009 级通信班姓名____________ 潘康喜___________________扌指导教师________ 周春_______________________ 日期2011 年12 月10日毕业设计任务书一、课题企业组网实施方案设计二、任务与设计内容任务：毕业设计以某钢铁公司为背景，构建一个内部局域网，实现以管理信息为主体，连接生产、经营、库存、市场运营子系统，辅助领导决策的计算机信息网络系统。
背景：某钢铁公司需要构建7 个分布于不同地点的局域网络，其中有6 个网络各约有30 台主机，有1 个网络中约有60 台主机（其中有30 台主机集中在计算机中心），该公司向NIC 申请了一个C 类的网络ID 号，其号码为202.204.60 。
现需要设计一个方案，以公司总部大楼为中心，将分布在各分厂和部门间的各类计算机连接起来，实现部门间不能通信（公司总部与销售部、物资处能够通信），部门内可以通信，并可实现个别部门能够与Internet 互联。
设计要求：（1 ）单位构建网络所需要解决的问题、解决方法；（2）设计方案的原则，组网实施的方案及方案的成本核算、优缺点；（3 ）组网实施实物方案图；（4）运用网络设备虚拟软件完成网络设备的配置与调试。
网络规划要点包括VLAN 及子网的划分、IP 地址的分配、网络综合布线设计。
主要的设计内容：1. 系统设计。
分析企业网的需求，进行网络集成系统规划设计，绘制网络实施方案图。
2. 通过对整个企业部门层次分析，绘制整个网络的拓扑图。
3. 通过分析网络的连接方式，选择适合的网络互连设备，进行网络设计。
网络规划要点：VLAN及子网的划分、IP地址的分配、网络综合布线设计。
4. 运用网络设备虚拟软件完成网络设备的配置与调试。
5. 编写毕业设计报告书。
企业组网解决方案
企业组网解决方案企业组网解决方案引言随着企业信息化的不断深入发展，网络已经成为企业日常运营的重要基础设施。
随之而来的是对企业网络的高性能、稳定性、安全性和可扩展性的要求不断提高。
为了满足这些要求，企业需要采用适当的组网解决方案来建立和管理其网络基础设施。
本文将介绍企业组网解决方案的基本原则和常见技术，帮助企业了解如何设计和构建一套高效可靠的企业网络。
企业组网解决方案的基本原则企业组网解决方案的设计应遵循以下基本原则：1. 网络可靠性企业的网络是其运营的基础，因此网络的可靠性是至关重要的。
为了确保网络的可靠性，可以采取以下措施：- 采用冗余设备和链路，以防止单点故障。
- 使用负载均衡技术来平衡网络流量，避免某一设备或链路过载。
- 实施备份和恢复方案，以应对意外情况和数据丢失。
2. 网络性能企业网络需要提供高速、低延迟和高带宽的服务。
为了提升网络性能，可以采取以下措施：- 使用高性能的网络设备，如交换机和路由器，以支持大规模数据传输。
- 优化网络设计，减少延迟和包丢失。
- 配置和优化网络协议，以提高网络传输效率。
- 使用流量控制和优先级管理技术，确保关键应用和数据的处理优先级。
3. 网络安全随着网络安全威胁的不断增加，保护企业网络的安全性变得至关重要。
为了确保网络的安全，可以采取以下措施：- 实施网络防火墙和入侵检测系统，以监控和防止未经授权的访问。
- 使用虚拟专用网络（VPN）技术，确保远程访问的安全性和隐私性。
- 定期更新和升级网络设备和软件，以修复已知的漏洞。
- 员工教育和培训，提高网络安全意识和警惕性。
4. 网络可扩展性企业网络需要具备可扩展性，能够适应未来业务发展的需求。
为了提高网络的可扩展性，可以采取以下措施：- 使用模块化设计，以便根据需要增加新的设备和功能。
- 采用分布式架构，将网络划分为多个子网，以提高灵活性和可管理性。
- 配置和优化网络协议，以充分利用网络带宽和资源。
- 实施合理的容量规划，预留足够的带宽和存储空间。
