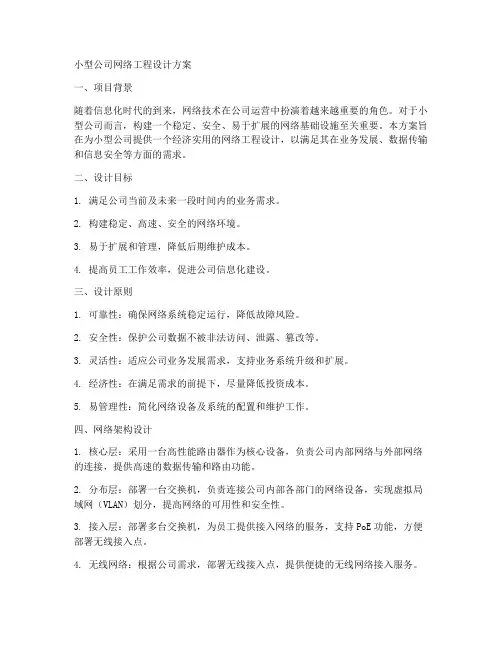

小型公司网络工程设计方案
小型公司网络工程设计方案一、项目背景随着信息化时代的到来，网络技术在公司运营中扮演着越来越重要的角色。
对于小型公司而言，构建一个稳定、安全、易于扩展的网络基础设施至关重要。
本方案旨在为小型公司提供一个经济实用的网络工程设计，以满足其在业务发展、数据传输和信息安全等方面的需求。
二、设计目标1. 满足公司当前及未来一段时间内的业务需求。
2. 构建稳定、高速、安全的网络环境。
3. 易于扩展和管理，降低后期维护成本。
4. 提高员工工作效率，促进公司信息化建设。
三、设计原则1. 可靠性：确保网络系统稳定运行，降低故障风险。
2. 安全性：保护公司数据不被非法访问、泄露、篡改等。
3. 灵活性：适应公司业务发展需求，支持业务系统升级和扩展。
4. 经济性：在满足需求的前提下，尽量降低投资成本。
5. 易管理性：简化网络设备及系统的配置和维护工作。
四、网络架构设计1. 核心层：采用一台高性能路由器作为核心设备，负责公司内部网络与外部网络的连接，提供高速的数据传输和路由功能。
2. 分布层：部署一台交换机，负责连接公司内部各部门的网络设备，实现虚拟局域网（VLAN）划分，提高网络的可用性和安全性。
3. 接入层：部署多台交换机，为员工提供接入网络的服务，支持PoE功能，方便部署无线接入点。
4. 无线网络：根据公司需求，部署无线接入点，提供便捷的无线网络接入服务。
五、网络设备选型1. 核心层路由器：选择一款性能稳定、支持高速路由和数据传输的路由器。
2. 分布层交换机：选择一款支持VLAN、端口镜像、访问控制列表（ACL）等功能的交换机。
3. 接入层交换机：选择一款支持PoE、全双工模式的交换机。
4. 无线接入点：选择一款支持高速无线传输、具备良好抗干扰能力的无线接入点。
六、网络 security 设计1. 防火墙：部署防火墙设备，实现对公司内部网络的访问控制和监控。
2. VPN：建立虚拟专用网络，实现远程访问公司内部网络的安全控制。

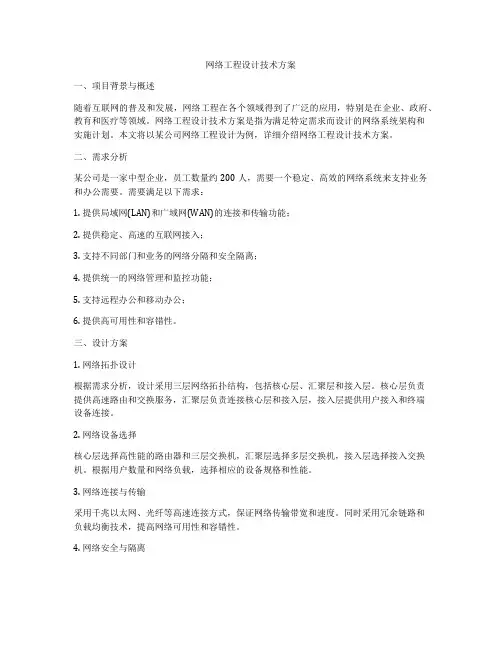

网络工程设计技术方案
网络工程设计技术方案一、项目背景与概述随着互联网的普及和发展，网络工程在各个领域得到了广泛的应用，特别是在企业、政府、教育和医疗等领域。
网络工程设计技术方案是指为满足特定需求而设计的网络系统架构和实施计划。
本文将以某公司网络工程设计为例，详细介绍网络工程设计技术方案。
二、需求分析某公司是一家中型企业，员工数量约200人，需要一个稳定、高效的网络系统来支持业务和办公需要。
需要满足以下需求：1. 提供局域网(LAN)和广域网(WAN)的连接和传输功能；2. 提供稳定、高速的互联网接入；3. 支持不同部门和业务的网络分隔和安全隔离；4. 提供统一的网络管理和监控功能；5. 支持远程办公和移动办公；6. 提供高可用性和容错性。
三、设计方案1. 网络拓扑设计根据需求分析，设计采用三层网络拓扑结构，包括核心层、汇聚层和接入层。
核心层负责提供高速路由和交换服务，汇聚层负责连接核心层和接入层，接入层提供用户接入和终端设备连接。
2. 网络设备选择核心层选择高性能的路由器和三层交换机，汇聚层选择多层交换机，接入层选择接入交换机。
根据用户数量和网络负载，选择相应的设备规格和性能。
3. 网络连接与传输采用千兆以太网、光纤等高速连接方式，保证网络传输带宽和速度。
同时采用冗余链路和负载均衡技术，提高网络可用性和容错性。
4. 网络安全与隔离网络安全是网络工程设计的重要组成部分，通过防火墙、入侵检测系统和虚拟专用网络(VPN)等技术，实现网络安全防护和用户身份认证。
同时，对不同部门和业务进行网络隔离，保障网络安全和数据保密性。
5. 互联网接入和防护选择优质的互联网服务商，提供高速、稳定的互联网接入服务。
同时，通过防火墙和入侵检测系统，保护内部网与外部网络之间的安全连接。
6. 网络管理与监控采用网络管理软件，实现网络设备的集中管理和监控，及时发现和解决网络故障和问题。
通过网络监控系统，实时监测网络流量、带宽和性能，保障网络运行顺畅和稳定。
发展网络工程建设方案范文
发展网络工程建设方案范文一、前言随着信息技术的快速发展和互联网的普及，网络已经成为人们工作和生活中不可或缺的一部分。
各行各业都需要依靠网络进行信息交流、数据存储和应用系统运行等方面。
因此，网络工程建设成为了各个单位所面临的迫切需求。
网络工程建设方案的设计是保障网络质量和效率的重要手段。
下文将为大家详细介绍网络工程建设方案的主要内容和步骤。
二、网络工程建设方案的基本概念网络工程建设方案是指根据用户需求，利用一定的技术手段，对网络进行规划、设计和实施的全过程。
其核心目标是满足用户的需求，提升网络的性能和可靠性。
网络工程建设方案的主要内容包括网络规划、网络设计、网络实施和网络维护四个部分。
其中，网络规划主要包括需求调研、资源分析、网络架构设计等内容；网络设计主要包括网络拓扑设计、设备选型、网络安全设计等内容；网络实施主要包括网络设备的采购、安装、调试等内容；网络维护主要包括网络运行监控、故障排除、安全防护等内容。
综合来看，网络工程建设方案的核心内容就是通过科学合理的方法，构建一个满足用户需求、性能稳定可靠的网络系统。
三、网络工程建设方案的步骤1. 需求调研需求调研是网络工程建设方案的第一步，也是最为重要的一步。
通过需求调研，可以清晰地了解用户的需求和期望，为后续的网络规划和设计工作提供重要依据。
需求调研的主要内容包括用户调查、业务分析和未来发展规划等方面。
通过充分了解用户的实际需求，可以更好地把握网络工程建设的方向和重点。
2. 资源分析资源分析是网络工程建设方案的第二步。
通过资源分析，可以对网络所需要的各种资源进行细致的评估和分析。
资源包括人力资源、物理资源、财务资源等各个方面。
通过资源分析，可以清晰地了解网络工程建设所需要的资源，为后续的网络规划和设计工作提供重要参考。
3. 网络规划网络规划是网络工程建设方案的核心环节。
网络规划的主要内容包括网络架构设计、网络性能规划、网络安全规划等方面。
通过科学合理的网络规划，可以为后续的网络设计和实施工作提供重要指导。
小型网络工程施工方案
小型网络工程施工方案一、项目背景随着信息化的发展，网络已经成为国家、企事业单位、学校、家庭等的重要信息通信工具。
为了满足日益增长的网络需求，安装一套小型网络系统已成为当下必不可少的条件之一。
本次施工方案将针对某机关单位进行小型网络工程的设计与施工，以满足其日常办公、文件共享、数据传输等需求。
二、项目概况1. 项目名称：某机关单位小型网络工程施工2. 项目地址：某省xx市xx区xx街xx号3. 项目规模：涉及办公楼两层，大约100个工作站三、施工内容1. 网络布线设计2. 网络设备安装3. 软件配置4. 测试与调试5. 施工验收四、施工方案1. 网络布线设计1.1 网络布线方案网络布线设计应采用星型拓扑结构，以满足网络安全、稳定、高效的要求。
在各工作区设置网络接入点，通过水晶头连接终端设备，采用Cat.6双绞线进行布线。
1.2 网络布线材料网络布线材料应选择品牌优良，质量可靠的产品。
主要包括网线、网络插座、接线模块、配线架、配线管理等。
2. 网络设备安装2.1 交换机安装在每个楼层的主机房内分别安装一台24口交换机，用于连接各工作区的终端设备。
2.2 无线路由器安装在办公楼内安装一台无线路由器，用于提供Wi-Fi网络覆盖。
2.3 机房设备安装在主机房内安装机架、配线架等设备，用于安放交换机、路由器等网络设备，并保证设备的散热和安全。
3. 软件配置3.1 IP地址规划根据网络规模和使用需求，对网络中的IP地址进行规划，避免IP地址冲突，并确保局域网内各设备之间可以正常通信。
3.2 网络安全设置配置防火墙、入侵检测系统、隔离网络等安全措施，保障网络系统的安全与稳定。
3.3 路由器和交换机配置对路由器和交换机进行相应的网络配置，实现设备之间的连通和数据传输。
4. 测试与调试4.1 网络连通测试对布线工程进行连通测试，检查各终端设备与网络设备的互联情况，确保网络信号畅通。
4.2 功能测试对网络设备的各项功能进行测试，包括路由器、交换机的数据传输、端口连接、数据安全等功能测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个小型局域网网络工程的设计与方案
、需求分析
设计、建造、安装并一个小型局域网网络工程完成的任务可以分为以下 4 个部分：
（1）准备阶段
在准备阶段中，应分析网络工程项目，明确网络工程的建设目标，并完成分组和角色分工，为网络工程的设计和实施做好准备。
（2）网络工程设计在网络工程设计阶段，按照网络工程设计的步骤，进行网络设计和详细规划，并进行综合布线设计。
（3）网络工程施工
在网络工程施工阶段，按照网络工程设计方案，在实验室模拟公司环境进行网络工程施工。
（4）网络测试和验收
实现小型局域网设计、建造、安装必须按照一定的系统总体设计原则，网络系统总体设计目标是最大限度的满足应用系统的需求，与计算机及网络技术发展水平相适应。
建立网络系统主要是完成将所有网络设备连网工作，即通过网络设备将信息点与中心网络系统可靠地连接起来，为当前的各种应用环境系统和应用软件系统提供运行环境支持。
开放性：采用开放性的网络体系，以方便网络的升级、扩展和互联；同时在选择服务器、网络产品时，强调产品支持的网络协议的国际标准化；
1、可扩充性：从主干网络设备的选型及其模块、插槽个数、管理软件和网络整体结构，以及技术的开放性和对相关协议的支持等方面，来保证网络系统的可扩充性；
2、可管理性：利用图形化的管理界面和简洁的操作方式，合理地网络规划策略，提供强大的网络管理功能；使日常的维护和操作变得直观，便捷和高效；
3、安全性：内部网络之间、内部网络与外部公共网之间的互联，利用VLAN/ELAN防火墙等对访问进行控制，确保网络的安全；
4、投资保护：选用性能价格比高的网络设备和服务器；采用的网络架构和设备充分考虑到易升级换代，并且在升级时可以最大限度地保护原有的硬件设备和软件投资；
5、易用性：应用软件系统必须强调易用性，用户界友好，带有帮助和查询功能，用户可以通过Web查询。
本课题设计主要有如下几个要求：
①针对网络工程项目地理位置、网络应用需求、信息点数量、网络性能需求等情况写出需求说明书；
②根据需求分析的结果，编写网络设计方案，画出网络拓扑结构设计图，同时编写IP 地址/VLAN 规划表、用
户及权限分配表、网络设备选型配置计划、信息点分布情况表；
③画出综合布线设计图，根据建筑平面图和信息点分布情况设计规划布线路由，列出材料清单，设计配线
架，编写网络设备连接规划表和配线架接线表；
④制定施工进度计划表。
在系统总体设计原则下，按照课题设计要求，我们设计、建造并安装一个充满特色的小型局域网网络工程。
二、网络拓扑结构设计图
根据公司各部门及人员分布的情况，我们设计的网络拓扑结构设计图如下:
三、设备匹配及确定软件
对网络设备做初始配置：
Switch〉enable //进入特权模式
Switch# con figure termi nal // 进入全局配置模式
Switch(co nfig)# host name S3100 // 给交换机修改名字
在交换机上创建VLAN，并将各端口加入相应的VLAN ；将交换机与交换机连接的链路都配置为TRUNK。
S3100 #以下是创建VLAN10并命名为JLS(经理室的缩写) S3100(co nfig)# vlan 10
S3100(config-vlan)# name JLS
#创建VLAN20并命名为CWB(办公室的缩写)
S3100(config-vlan)# vlan 20
S3100(config-vlan)# name BGS
YlMl'
172.16 1 43F24
S3LQQ MSFC2021
——醐之间的讎路j
Z划分VLAN權無台交换机上配直)』
井将塢口加入相应VLMJ
3.配詈VLAN间略* GSS3600上配置每
T VIAH K IF地址 * 用于
M^VLAT F用戶的网关〕
__ 4.SEM态路由，使全刚互通
WEB VLAH4O 172 16 100 0/24- IS^NAT
G.S^NAT
Server'PT
FTP
Server-PT
VLAKKi：财务制
1T2. 16 30. 46/24
172. 15. 30. 46/24
PC-PT
PC3
PG-PT
PCO
172 16.254.0/24 Server-PT 至幸=二王-w WE吕
手远誌
CM
40:
172. 16.40. 4T/24
配置VLAN间路由，即在S3600上给各VLAN的虚接口配置IP地址，各PC的默认网关即本VLAN 中的虚接口IP地址
配置IP地址
单击公司内部服务器，切换到Desktop面板，选择IP Configuration，选中Static配置静态IP地址，其中IP地址为172.16.40.80，子网掩码为255.255.255.0，默认网管为172.16.40.254，如图所示：
配置静态路由，使全网互通
在出口路由器MSR2021上配置NAT(PAT)
在S3600上配置访问控制列表，要求：VLAN20、VLAN30、VLAN40间不能互访，但可以访问服务器(VLAN100)，VLAN10可以访问全部VLAN。
综合以上分析设计，我们做出了如下网络设备连接规划表
四、布线系统设计
综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同，会有各种变化，但任何综合布线方案在设计时都要满足以下几点要求：
1 ）实用性：能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代在和未来技术的发展；
2）灵活性：任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器、监视器等；
3）开放性：能够支持任何厂家的任意网络产品，支持任意网络结构，如总线形、星形、环型等；
4）模块化：所有的接插件都是积木式的标准件，方便使用、管理和扩充；
5）扩展性：实施后的综合布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入；
6）经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。
经过分析，我们做出的布线设计图如下：
------------------------------ --------------------------------
双口信息点 分支线缆 主干线缆
完成布线所需材料清单如下:
日期
设备材料名称
数量
用途
领用人
2011-6-26
双绞线 12.3m 主干线
118.0m 分支线缆
配架线
1 接入市场部
路由器
4 路由转换
双孔信息插座 18
连接信息点
辅助材料
单位
数量 1 线槽附件
三通、转角
个
10
2
辅助材料
3 打线钳
把 2
前
台
86C0
财务部
会议室
办公室
)0
9
F
1 「20
00
4000
F
8600
800+13300 7590
总经理室。
