mm440使用
MM440参数设置

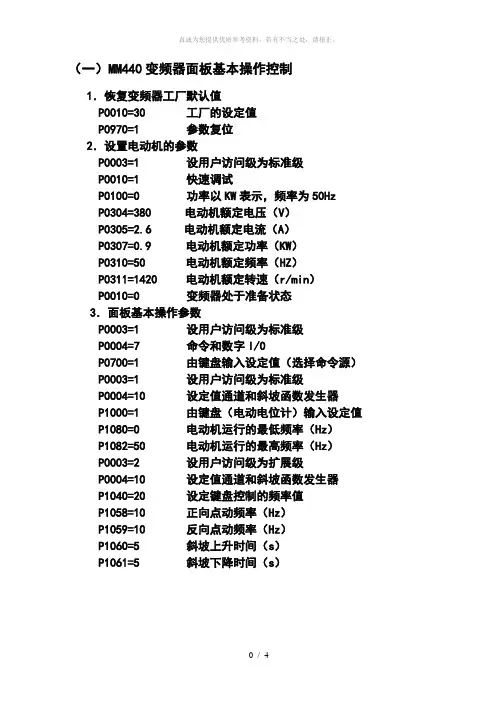

（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50HzP0304=380 电动机额定电压（V）P0305=2.6 电动机额定电流（A）P0307=0.9 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=25 设定固定频率2（Hz）（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。
西门子变频器MM 440操作手册
危险 本手册以及变频器上带有“警示标志”的“危险”是指，如果不遵守有关要求，不采取相应 措施，就会造成死亡或严重的人身伤害。
警告
本手册以及变频器上带有“警示标志”的“警告”是指，如果不遵守有关要求，不采取相应 措施，就存在有可能造成死亡或严重人身伤害的潜在危险。
注意
本手册以及变频器上带有“警示标志”的“注意”是指，如果不遵守有关要求，不采取相应 措施，就存在导致轻度或中等程度人身伤害的潜在危险。
注意
本手册以及变频器上不带“警示标志”的“注意”是指，如果不遵守有关要求，不采取相应 措施，就存在导致财产损失的潜在危险。
提示
本手册中的“提示”是指，如果使用者对提示的问题不加注意，就可能出现不希望有的结果 或状态。
说明 本手册中的“说明”是指出有关产品的重要信息，手 册中的黑体字部分是要特别加以注意的 问题。
10
功能框图
11
二进制互联连接（BiCo）功能
12
通讯
13
高级操作板（ AOP ）
14
编码器
15
制动电阻
16
选件安装图
17
A
B
附录
C
D
E
F
更多的信息可在互联网上查阅，网址： http：//www.siemens.de/micromaster
核准的西门子软件和培训标准是： DIN ISO 9001，注册登记号：2160-01
的所有权利。
们完全一致。我们将定期检查本手册中涵盖的内容，并在以后修订
的版本中予以必要的修正。欢迎提出改进的建议。
© Siemens AG 2001。保留一切权利。
西门子公司的手册都是用无氯纸张印刷的，这种纸张的生产原料来
MM440设置

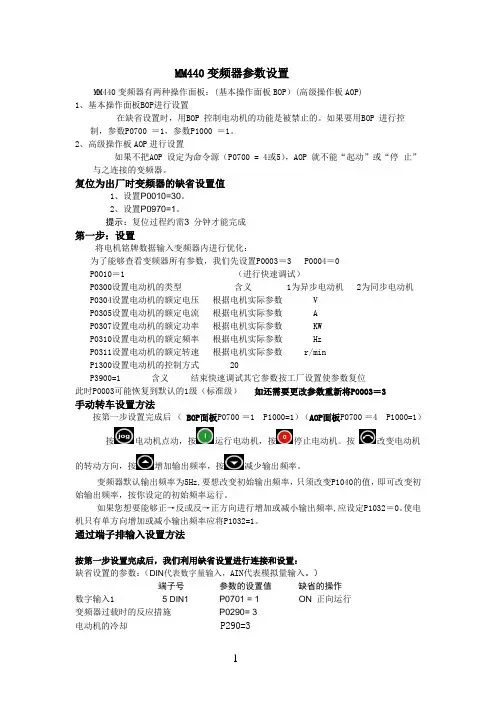

MM440变频器参数设置MM440变频器有两种操作面板：(基本操作面板BOP）(高级操作板AOP)1、基本操作面板BOP进行设置在缺省设置时，用BOP 控制电动机的功能是被禁止的。
如果要用BOP 进行控制，参数P0700 ＝1，参数P1000 ＝1。
2、高级操作板AOP进行设置如果不把AOP 设定为命令源（P0700 = 4或5），AOP 就不能“起动”或“停止”与之连接的变频器。
复位为出厂时变频器的缺省设置值1、设置P0010=30。
2、设置P0970=1。
提示：复位过程约需3 分钟才能完成第一步：设置将电机铭牌数据输入变频器内进行优化：为了能够查看变频器所有参数，我们先设置P0003＝3 P0004＝0 P0010＝1 （进行快速调试）P0300设置电动机的类型含义 1为异步电动机 2为同步电动机P0304设置电动机的额定电压根据电机实际参数 VP0305设置电动机的额定电流根据电机实际参数 AP0307设置电动机的额定功率根据电机实际参数 KWP0310设置电动机的额定频率根据电机实际参数 HzP0311设置电动机的额定转速根据电机实际参数 r/minP1300设置电动机的控制方式 20P3900=1 含义结束快速调试其它参数按工厂设置使参数复位此时P0003可能恢复到默认的1级（标准级）如还需要更改参数重新将P0003＝3手动转车设置方法按第一步设置完成后（BOP面板P0700 ＝1 P1000=1）（AOP面板P0700 ＝4 P1000=1）按电动机点动，按运行电动机，按停止电动机。
按改变电动机的转动方向，按增加输出频率，按减少输出频率。
变频器默认输出频率为5Hz,要想改变初始输出频率，只须改变P1040的值，即可改变初始输出频率，按你设定的初始频率运行。
如果您想要能够正→反或反→正方向进行增加或减小输出频率,应设定P1032＝0。
使电机只有单方向增加或减小输出频率应将P1032=1。
西门子变频器MM440调试说明
0~10V, 0~20mA和-10~10V 0~10V, 0~20mA 继电器输出: 3个(DC30V/5A或AC250V/2A) 模拟输出: 2个(0/4~20mA) 通讯接口: RS485, RS232
2.5 对于一些特殊的应用场合，如高环境温度、高开关频率、高海拔高度等，此时会引 起变频器的降容，变频器需放大一档选择。
2.6 使用变频器控制高速电机时，由于高速电动机的电抗小，会产生较多的高次谐波。而 这些高次谐波会使变频器的输出电流值增加。因此，选择用于高速电动机的变频器时， 应比普通电动机的变频器稍大一些。
1.2 恒功率负载 机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大
体与转速成反比，这就是所谓的恒功率负载。负载的恒功率性质应该是就一定的速度 变化范围而言的。
当速度很低时，受机械强度的限制，TL 不可能无限增大，在低速下转变为恒转矩 性质。负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。电动机在恒磁通 调速时，最大允许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大允许输出 转矩与速度成反比，属于恒功率调速。如果电动机的恒转矩和恒功率调速的范围与负 载的恒转矩和恒功率范围相一致时，即所谓“匹配”的情况下，电动机的容量和变频器 的容量均最小。
MM440 配置相关知识 :
熔断器的作用:
可靠保护半导体元器件（SITOR保护熔断器3NE1系列）
进线侧滤波器的作用:
降低变频器、逆变器、整流单元、整流/回馈单元等装置对电网的干扰
输出电抗器的作用:
降低容性电流和电压变化率dv/dt，用来补偿长导线情况下（屏蔽缆 >50m或非屏蔽缆>100m）的电容充电电流，减小对电机的冲击
MM440变频器参数设置及DP通讯
变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。
对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。
1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。
变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。
用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。
（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。
为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。
BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。
西门子MM440使用大全
235 mm 9.25"
235 mm 9.25"
图 2-4 MICROMASTER 440 (A 至 F)的安装钻孔图
810 mm 31.89" with filter 1110 mm 43.70"
3ROMASTER 440 使用大全
2-7
安装 外形尺寸 FX
图 2-5 外形尺寸为 FX 的 MICROMASTER 440 变频器的安装钻孔尺寸
♦ 即使变频器处于不工作状态，以下端子仍然可能带有危险电压： - 电源端子 L/L1，N/L2，L3。 - 连接电动机的端子 U，V，W
♦ - 此外，还有端子：DC+/B+，DC-，B-和 DC/R+ ♦ 在电源开关断开以后，必须等待 5 分钟，使变频器放电完毕，才允许开始安装作业 ♦ 本设备不可作为‘紧急停车机构’使用 (参看 EN 60204，9.2.5.4) ♦ 接地导体的最小截面积必须等于或大于供电电源电缆的截面积 ♦ 如果卸下了前面的盖板(仅指外形尺寸为 FX 和 GX 的 MM440 变频器)，风机的叶片便
上部和下部：350 mm
> 外形尺寸为 FX 和 GX 时
上部： 250 mm
下部： 150 mm
前面： 100 mm 在变频器的附近不要安装有对冷却空气流通造成负面影响的其它设备。确认变频器的冷却风口处 于正确的位置，不妨碍空气的流通。
2.3 机械安装
警告
♦ 为了保证变频器的安全运行，必须由经过认证合格的人员进行安装和调试，这 些人员 应完全按照本操作说明书在下面提出的警告进行操作。
安装和冷却 注意 变频器不得卧式安装（水平位置）。
变频器可以一个挨一个地并排安装，中间不需要空隙。当一台变频器安装在另一台变频器之上 时，必须保证规定的环境条件。因此，至少要留有下面规定的间隙：
MM440变频器简明教程
MM440变频器简明教程第一部分：MM440变频器的基本概念和组成1.变频器的概念：变频器是一种能够改变电机工作频率的装置，通过改变电压和频率来控制电机的转速和转矩。
2.MM440变频器的组成：MM440变频器主要由电源模块、控制模块、驱动模块、信号处理模块等多个模块组成。
第二部分：MM440变频器的安装和接线1.安装MM440变频器前，请确保断开供电。
2.按照说明书提供的安装方式正确安装MM440变频器。
3.对电源线、信号线和接地线进行正确连接。
第三部分：MM440变频器的参数设置1.打开MM440变频器的参数设置界面。
2.针对不同的应用要求，进行相应的参数设置，如电机额定功率、额定电压、额定电流等。
3.根据实际情况调整电压和频率的值，以达到所需的转速和转矩。
第四部分：MM440变频器的启动和停止1.将变频器的开关切换到启动状态。
2.通过按钮或者外部信号启动变频器。
3.变频器启动后，电机将按照设定的转速和转矩运行。
4.当电机不再需要工作时，切换变频器到停止状态。
第五部分：MM440变频器的故障排除1.当MM440变频器出现故障时，首先检查电源供应是否正常。
2.检查电机是否存在过载或短路等故障。
3.通过变频器的故障报警代码，定位和解决故障原因。
第六部分：MM440变频器的维护和保养1.定期检查变频器的连接线路是否正常，紧固度是否良好。
2.清洁变频器的外壳和散热器，确保良好的散热性能。
3.检查风扇和散热器是否正常运转。
总结：MM440变频器是一种先进的工业电子设备，具有精确控制电机速度和转矩的功能。
通过正确安装、参数设置、启动和停止，以及故障排除和维护保养，可以使MM440变频器正常运行，提高生产效率和节约能源。
希望以上简明教程对您了解和使用MM440变频器有所帮助。
西门子MM440变频器操作书
电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。
2. 熟练变频器的功能参数设置。
3. 熟练掌握变频器的正反转、点动、频率调节方法。
任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。
它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。
对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。
相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。
变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。
二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。
如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。
用基本操作面板(BOP)可以修改任何一个参数。
修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。
下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。
表2-1 基本操作面板(BOP)修改设置参数流程键，访问参数键，直到显示键，直到显示键，显示当前值键，达到所要求的值键，存储当前设置键，显示键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。
二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。
三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后， 合上主电源开关QS 。
图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P 键，开始复位，复位过程大约3min ，这样就可保证变频器的参数回复到工厂默认值。
MM440变频器面板的使用
1.面板介绍
MM440变频器的操作面板有状态显示板（SDP）、基本 操作板（BOP）、高级操作板（AOP）。
2.基本操作面板设置参数
操作1： 设置参数 P0004的值为3
序号 1 2 3 4 5
操作内容 按“P”访问参数 按 直到显示出P0004 按“P”进入参数数值访问级 按 或 达到所需要的数值 按“P”确认并存储数值
பைடு நூலகம்
显示的结果 r0000 P0004 0 3 P0004
操作2： 设置参 数P0307为0.18
序号 1 2 3 4 5 6 7 8
操作内容 按“P”访问参数 按 或 直到显示出P0307 按“P”进入参数数值访问级 按“Fn”，最右边的一个数字闪烁 按 或 达到所需要的数值 按“Fn”，相邻的下一个数字闪烁 按 或 达到所需要的数值 按“P”确认并存储数值
显示的结果 r0000 P0307 0.75 5闪烁 8 7闪烁 1 0.18
操作3：复位操作
MM440通过PROFIBUS控制的基本参数设置
MM440通过PROFIBUS控制的基本参数设置首先，要使用PROFIBUS控制MM440，需要将MM440连接到PROFIBUS网络中。
可以使用PROFIBUSDP或PROFIBUSPA协议连接，根据实际情况选择合适的协议。
在连接MM440到PROFIBUS网络后，需要进行基本参数设置以确保其正常工作。
1.网络地址设置：每个设备都需要一个唯一的网络地址，用于在网络中进行通信。
可以通过PROFIBUS的网络配置工具设置MM440的网络地址。
2.通信速率设置：PROFIBUS支持多种通信速率，根据实际情况选择合适的通信速率。
可以通过PROFIBUS的网络配置工具设置MM440的通信速率。
3.数据交换设置：PROFIBUS支持数据的读取和写入，可以通过PROFIBUS的网络配置工具设置MM440的数据交换方式。
可以设置MM440为主动设备或被动设备，主动设备可以发送和接收数据，而被动设备只能接收数据。
4.数据格式设置：PROFIBUS支持多种数据格式，例如二进制、整型、浮点型等。
根据实际需要设置MM440的数据格式。
5.故障报警设置：可以设置MM440在发生故障时发送故障报警信息给PROFIBUS网络。
根据实际需求设置故障报警信息的类型和内容。
6.运行参数设置：可以设置MM440的运行参数，例如最大转速、最小转速、加速时间、减速时间等。
根据实际需求设置合适的运行参数。
7.控制方式设置：可以设置MM440的控制方式，例如速度控制、扭矩控制、位置控制等。
根据实际需求选择合适的控制方式。
8.故障诊断设置：可以设置MM440的故障诊断功能，例如故障代码显示、故障原因分析等。
根据实际需求设置合适的故障诊断功能。
以上是通过PROFIBUS控制的基本参数设置。
通过设置这些参数，可以确保MM440正常工作并满足实际需求。
需要注意的是，具体的设置步骤和参数可能根据实际使用的PROFIBUS设备和软件有所不同，具体参考设备和软件的使用手册进行设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、对于VC和SLVC控制怎样优化标准电机识别（MOT-ID）程序？P1910 –选择电机数据为了正确地确定等效电路参数，输入的额定数据必须与电机的接线形式相匹配。
（角接或星接）您可以在特定变频器的列表手册或操作说明中找到额外信息：1）. 为了优化标准电机的识别程序，请执行如下步骤1.1. 用P10 = 1开始正常调试1.2. 输入您电机和控制方式的所有参数1.3. 令P0320=01.4. 将3900>0来完成调试1.5. 在3900>0后计算电机的等效电路参数2）. 确定定子回路电阻2.1. 用P1910 = 1 和 ON 命令来开始电机参数识别流程2.2. 记录定子电阻测量值: P3502.3. 令P0320=02.4. 设置P10=1 （重新计算电机数据）2.5. 用P3900=3退出重新计算2.6. 用P350测量值覆盖P350的计算值3）. 优化励磁电流3.1. 电机与联轴器脱开以减小负载，使电机运行在空载条件下（<30%的额定转矩）3.2. 启动电机且使其运行在80%的额定转速（额定频率）下3.3. 检查r0075是否等于r0331（条件: r1598=100%, r0056.8=0, P1580=0%）3.4. 记录r0029的电流值3.5. 用OFF命令停止电机3.6. 若r0331与r0029间的偏差大于r0331的5%，则必须校正励磁电流3.7. 使用公式P0320=r0029*100/P0305 来再次设定参数P320的值3.8. 重复第3部分下的步骤直到r0331与r0029间的偏差在5%的范围内2、如何获取信息进行v/f特性重载起动的提升设置？v/f运行模式，低速时候的起动性能本质上由电压提升来决定。
详细描述请参考功能手册(31676845)章节6.10.2.1。
提升必须优化，特别是驱动设备在起动时候需要克服较高的初始转矩或者驱动大惯量负载时。
获得最佳参数设置。
在进行了标准的调试过程后，优化也就完成了。
请按以下步骤执行：v/f特性和重载起动下的转矩提升设置1）.设置斜坡函数发生器的斜坡上升时间在驱动大惯量负载时，需要增加斜坡上升和斜坡下降时间使之和驱动器的加速能力相符合。
具体来讲，就是设置参数P1120和P1121。
2）.设置电压提升–设置频率设定值为0Hz。
–起动变频器–监视变频器的输出电流（r0068），同时增加电压提升量（P1310），直到需要的起动转矩为反抗转矩（负载转矩）与需要的加速转矩之和。
–查看是否有A0501, A0504或A0506报警信息出现。
如果有，以5%的步长递减设置P1310直到报警信息消失。
–把相应的参数值乘以放大因子1.1作为设定值。
–停机，完成电压提升设置。
3）.加速性能优化（斜坡上升）–查看驱动加速性能（斜坡上升）是否满足要求。
–重复步骤2.3，能够增加起动转矩到需要的值。
一旦修改，必须执行步骤2.4。
–如果斜坡上升（加速性能）仍然不能满足要求，起动转矩也不能再增加，就必须增大斜坡上升时间（P1120），或者增加圆弧时间（P1130）。
注意：请注意，当电机低频运行的时候，高的电压提升值将导致高的电机温升。
如果电机长时间低频率运行，会有电机过热的危险（参考功能手册，章节6.10.2.1）。
高的电机温升导致重载起动时起动困难当驱动需要高转矩的负载时，常常发生如下情况：当电机冷态的时候，电机加速运行，但是电机进入热态，将不再加速。
当依照v/f特性曲线运行时，发生这种情况的原因在于电机温度对于提升电压的影响没有得到足够的补偿。
可能存在这种情况，在提升设置优化之后，驱动设备需要按照手册来满足热态时的加速特性要求。
我们推荐以下设置，使驱动设备的加速特性在冷态和热态时都得到优化：4）．冷态和热态电机的提升设置优化测定依照手册，分别测定提升设置P1310在电机冷态时的值(Bcold)和电机热态时的值(Bwarm)。
同时，记录电机温度r0035(Tcold和Twarm)和参数P0350(Rsold)与P0352 (Rcableold)。
5）．修改定子和电缆电阻a)如果电缆电阻P0352为零：P0350: Rsnew= [Bwarm*(Rsold*(1+dt))- Bcold * Rsold]/(dt*Bcold)P0352: Rcablenew= - Rsnew+Rsold式中 dt= 0.4*(Twarm – Tcold)/100Kb)如果电缆电阻P0352不为零：P0350: Rsnew= [Bwarm*(Rsold*(1+dt) + Rcable)- Bcold * Rsold – Bcold * Rcableold]/(dt*Bcold)P0352: Rcablenew= Rcableold- Rsnew+Rsold式中dt= 0.4*(Twarm – Tcold)/100K注意：此 FAQ 对MICROMASTER 也适用。
3、如何自动反向变频器以清除进料系统中的过载？该文档适用于Micromaster, MM440, MM430 和 Sinamics G120.在一些应用中，比如材料加入到轧碎机，由于过载而引起电流升高时，MM440可以自动建立短期反向。
这可以在无需中断生产的情况下清除堵塞。
过载发生时，电机会反向运行20秒，然后转换到正常运行状态。
按通常的快速调试步骤进行，并且如果使用无传感器矢量控制（SVC），那么参见FAQ 7494205。
4、改善大功率驱动器的启动性能大功率驱动器的启动会受到定子电阻值的影响。
对于较大的电机（比如大于30kW）其定子电阻非常低，因此在电机设计中的微小改变都会对电阻以及启动电流带来很大的影响。
电机和变频器之间电缆的类型和长度也会显著地改变整个电阻。
如果实际电阻大于计算值（此值是在快速调试过程中计算出来的）那么励磁电流就会低于最优电流值，这样电机就会低效率运行，特别是在低速的时候。
其结果是，负载电流很大而最大允许转矩会减小。
在零频率时电流是由提升电压和定子电阻决定的。
电流不会随负载变化而变化。
如果定子电阻的计算值太低，那么电流和启动转矩也会很低。
为了避免大电流，推荐在调试过程中测量定子电阻。
这可通过在快速调试过程中或之后设置P1910＝1来完成。
也有必要设置P1910＝3来测量磁通曲线。
这些测量必须在电机冷态下进行。
在所有操作模式下电流的减小都很明显（SLVC，V/F，FCC）。
用SLVC可以控制住电流。
电阻对励磁电流的影响很小。
在操作过程中SLVC自动调整电阻值。
不过当定子电阻正确的调整好时SLVC的性能会更好，特别是在刚上电后。
5、如何在MM4上选择合适的传感器类型？MM4上的PI控制器期望一个随电机速度升高的反馈信号，比如压力传感器检测泵的输出。
然而，一些传感器将会以反向检测进行操作，比如使用一个与如前面所述相似的传感器，但是测量真空度，或者一个NTC(负温度系数)电阻测量加热系统中的温度。
在这些情况下，必须用一个上升的反馈信号组态PI系统以减少电机速度。
对于MM3而言，这通过使用P208来实现，P208重新组态反馈以及设定点系统。
对于MM4而言，这就比较复杂，最好参见参数列表中的功能图来理解(图 5100 PID)。
正常操作示例：一个正设定点作为设定值(P2253 = [比如] 755.0 模拟量输出 1)。
一个正反馈作为反馈值(P2264 = [比如] 755.1 模拟量输入 2)。
对这两个信号进行比较，来监视控制器的信号值，当设定点高于反馈时，产生一个正误差，这就会增大电机速度以满足要求。
通过读参数(比如r2260，r2262，r2266，r2272，r2273)，此时所有的值都必须为正。
显然，如果反馈信号超过设定点，那么误差将为负，减少电机速度。
反向操作为了可以使变频器以反向运行，设定值和反馈值都反向，以便在比较两个负值相减，因此误差为负。
换句话说，就是要求一个负的设定点，并且传感器类型应该设置P2271 =1以获取反馈信号的反向。
示例：考虑一个与上述示例相似的情况，使用两个模拟量输入(只有MM440)。
在设定值回路，通过标定模拟量输入实现反向，以便输入值0到10V(比如)相应于0到 - 100%。
这只要求P0760.0 = -100%。
在反馈回路中，可以使用相似的标定，但是通过设置P2271 = 1可方便实现。
现在，当信号在比较处相减时，一个比反馈值高的设定点(参见输入端子上的值)将会给出一个负误差，降低电机速度，而当反馈值高于设定值时，> 给出一个正误差。
对于只使用一个模拟量输入的MM420或MM440，应该使用一个固定的负设定值或MOP6、什么是下调控制？在多个变频器/电机驱动一个机械耦合负载的应用中，常用下调控制来改善负载分配。
例如，在使用多个变频器，每个变频器驱动一个电机且电机沿传送带方向分布的应用中。
通过监视来自变频器的信号，如扭矩(一般情况下)或者速度，相应修改设定值的方式工作。
例如，如果下调输入信号源设置为选择扭矩(P1488 = 1)，则当变频器中测得的扭矩增加时，输出频率将降低，因此很可能降低了该变频器上的扭矩和负载。
其它变频器/电机将承担该负载，系统将稳定并分配负载。
频率减少量(比例)通过P1489 设置。
如果比例值设置太大，将可能导致系统不稳定。
参数 P1492 启用全部功能，在参数 r1490 中读取计算的下调频率。
注意：只在 SVC 或矢量控制(Vector Control) (P1300 = 20 - 23)模式下才可以使用下调功能。
该功能已在多个应用中证实可以在多个驱动器中有效分配负载。
适用于：MM4407、如何使用MM440的力矩控制?MM440具有力矩控制功能,可以应用于一些张力控制的场合,使用时,需要注意以下问题:1)首先设定变频器为矢量控制模式(SVC)。
2)通过参数P1500设定力矩控制的给定源;参数P2003为基准力矩。
3)通过参数P1300＝22激活力矩控制功能。
4)实际力矩(Nm)可以通过参数r0031来监测。
8、什么是快速电流限幅(FCL)?快速电流限幅(FCL)是周期性的将实际电流限幅集成在变频器中,而其限幅值设置比软件中设定的过流跳闸值略微低一点而且响应更快,这样就避免了突然加载或快速升速时的误动和不必要的跳闸。
电流波形如下所示:电流值低于限幅值电流值刚到限幅值电流限幅值10、如何设置定子电阻？有如下三种设置定子电阻值的方法：1) 使用 P0340 = 1 或 P3900 = 1 或 2 来计算定子电阻值。
输入 P3900 = 1 或 2 (P3900 = 1 完成计算及包含不在快速调试中的工厂复位参数 / P3900 = 2 仅完成计算)，根据 "Quick Commissioning Mode" (P0010 = 1) 中的电机信息自动计算定子电阻。
