型柴油机喷油器的试验和调整
实训六柴油机的喷油泵的调整
实训六：柴油机的喷油泵的调整一、实训目的1．掌握喷油泵的检测与调整方法2．掌握喷油泵试验台的使用方法二、实训设备仪器设备：喷油泵、喷油泵试验台工具：常用工具。
三. 实训内容及步骤1．喷油泵检测调整的主要项目1）供油不均匀度的检查。
喷油泵各缸供油不均匀度较大时，将导致柴油机各缸工作不均衡，影响发动机的动力性和经济性，还会使发动机运转不稳。
2）额定供油量的检查。
喷油泵额定供油量和供油不均匀度的检查与调整，是在喷油泵试验台上进行的。
3）供油间隔角的检查。
喷油泵各缸供油间隔角的均匀性，将决定柴油机各缸供油提前角的一致性。
2．柱塞式喷油泵供油间隔角的检查供油间隔角的检查方法如下：1）在一缸出油阀接头上安装一个内径为2～3mm的透明玻璃管。
2）油门处于全开位置，转动喷油泵凸轮，注意观察玻璃管内液面。
3）当液面微一闪动，立即停止转动喷油泵凸轮，这就是第一缸柱塞供油开始角，记录此时刻度盘的读数。
4）用同样办法，依次检查并记录其它各缸柱塞的供油起始角。
前后两缸供油开始角的读数差，即为这两缸的供油间隔角。
3．供油正时的检测用人工经验法检测并校正供油正时，可用手摇把摇转柴油机曲轴，使1缸处于压缩行程，当飞轮上的上止点标记与发动机外壳上的标记对准时，停止转动。
检查喷油泵联轴器从动盘上的刻线记号是否与泵壳前端面上的刻线对齐。
若二者对齐，说明喷油器供油时刻正确；若从动盘上的刻线记号位于泵壳前端固定刻线之前，则第1缸供油迟；反之，则第1缸供油时间早。
当1缸供油过早或过晚时，只要停车松开喷油泵联轴器固定螺钉，使喷油泵凸轮轴逆时针转动方向或顺时针转动方向转动少许，反复调试几次，直至供油时刻正确为止。
现代柴油机喷油泵喷油器维修与调试
现代柴油机喷油泵喷油器维修与调试摘要：现代柴油机是当今世界上最重要的动力机械之一，它被称为“发动机心脏“。
目前，在我国的发动机领域里，喷油装置已经成为了主要的工作，其具有较高效率、良好耐用性等特点，因此被广泛应用于现代柴油机上。
随着科技技术和经济水平发展迅速以及人们生活质量提高的要求越来越高时，发动机中出现的各种问题也逐渐暴露出来：如爆震现象频繁发生；燃烧不均匀导致供气不良造成爆炸；燃油品质差导致产生烧嘴效应等情况，这些都是因为喷油系统的故障所引起的结果。
本文主要对现代柴油机喷油器的维修与调试进行了分析，并提出相关维护措施，希望可以为我国发动机行业提供一定的参考价值。
关键词：柴油机；喷油泵；喷油器；维修与调试引言：喷油器工作是柴油机维修的重要内容，也关系到整个发动机的性能和可靠性。
在实际生产中对喷油器进行维护保养后才能保证其质量。
本文主要介绍了现代喷油器的维修与保养方法，并对柴油机进行简单地分析，阐述其工作原理及特点，通过了解发动机常见故障现象和使用情况下出现问题原因后提出修理建议。
一、喷油泵的作用及维修要点1.喷油泵的作用喷油泵是现代柴油机中的关键部件，它的主要作用就是控制发动机工作过程，并通过对喷射压力和温度变化来调节供液量。
在柴油机使用期间会出现异常情况发生，在这种特殊环境下就需要有相应及时排除故障、维护维修保养等措施；因此为了提高生产质量保证生产效率就要采用先进设备与技术进行检测诊断；同时还要根据不同喷油器所产生的摩擦副之间作用力大小来确定其具体参数，从而使发动机能够安全运转和延长寿命周期，减少不必要的损耗。
2.喷油泵的维修要点（1）检查喷油器是否损坏。
若是使用寿命已到或发生老化，则应立即更换。
（2）在安装过程中注意对喷油泵的维护和保养。
如：定期进行水循环系统试验、进行压力测试以及冷却液温度调节等工作；及时发现故障并维修排除后再重新安装新的喷射装置；检查各零部件之间有无漏气现象及润滑情况。

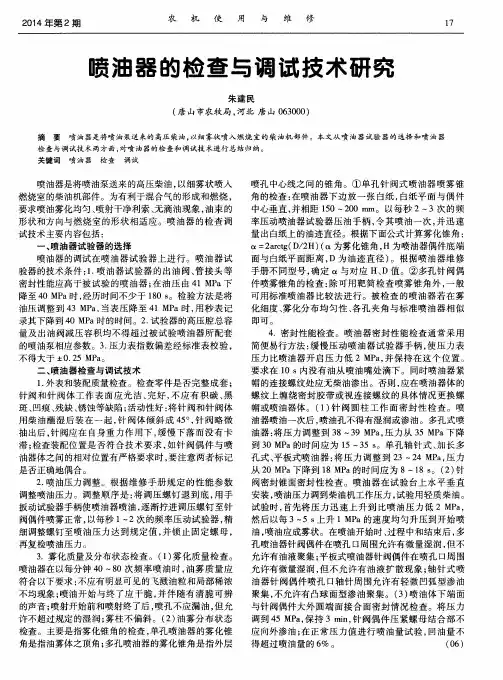

喷油器的检查与调试技术研究
