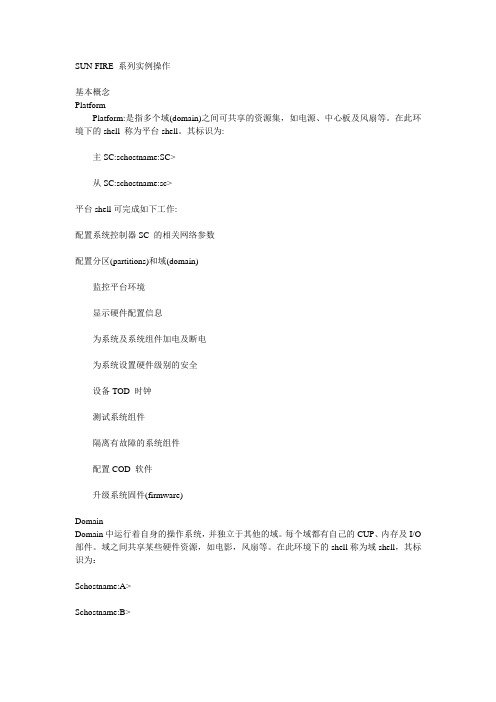

SUN FIRE 系列实例操作基本概念PlatformPlatform:是指多个域(domain)之间可共享的资源集，如电源、中心板及风扇等。
在此环境下的shell 称为平台shell。
其标识为:主SC:schostname:SC>从SC:schostname:sc>平台shell可完成如下工作:配置系统控制器SC 的相关网络参数配置分区(partitions)和域(domain)监控平台环境显示硬件配置信息为系统及系统组件加电及断电为系统设置硬件级别的安全设备TOD 时钟测试系统组件隔离有故障的系统组件配置COD 软件升级系统固件(firmware)DomainDomain中运行着自身的操作系统，并独立于其他的域。
每个域都有自己的CUP、内存及I/O 部件。
域之间共享某些硬件资源，如电影，风扇等。
在此环境下的shell称为域shell，其标识为：Schostname:A>Schostname:B>域shell可完成如下工作：为当前域增加或删除物理资源；设置域级别的安全特性；加电/断电域中的组件；初始化域；测试域；配置域的相关参数。
最少的域配置至少要包括一个CUP/Memory板和一个I/O部件。
ParttitionParttition分区，也称为段（Segments）分区。
是一组转发器板(RepeaterBoard)，一起用于同一域中的CPU/Memory板和I/O部件之间提供通信。
SUN FIRE系统支持逻辑分割(主要是指转发器板的分割),缺省地,系统被放置在单一的分区中,如果需要划分大于2个域的时候(如SF6800支持划分4个域),必须设置双分区模式。
ACLs每个域均有相关联的访问控制列表(ACL),ACL定义了哪些板能够被添加到域中或从域中移除缺省地,所有的板(board)都加入到每个ACL中。
System Controller系统控制器：是一个嵌入式单板系统,连接到中型系统的中心板。
Sun Fire V490 服务器安装与拆卸指南

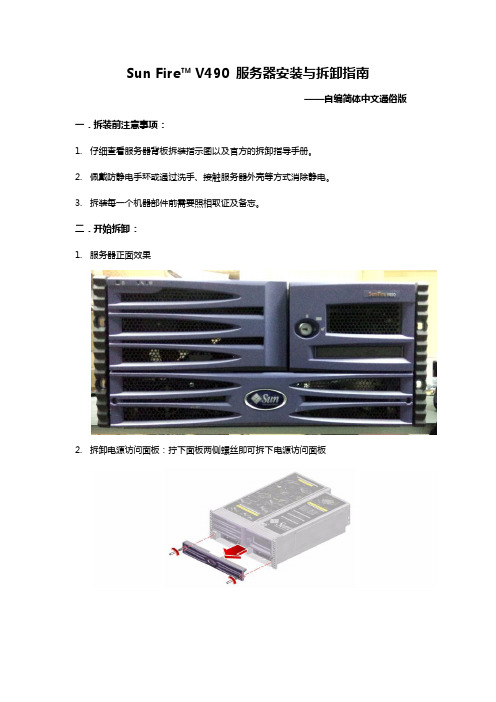

Sun Fire™ V490 服务器安装与拆卸指南——自编简体中文通俗版一．拆装前注意事项：1.仔细查看服务器背板拆装指示图以及官方的拆卸指导手册。
2.佩戴防静电手环或通过洗手、接触服务器外壳等方式消除静电。
3.拆装每一个机器部件前需要照相取证及备忘。
二．开始拆卸：1.服务器正面效果2.拆卸电源访问面板：拧下面板两侧螺丝即可拆下电源访问面板拆下后可看到两个电源插槽，图中左边已经有一个电源（服务器正常工作中一般都会有冗余电源，两个电源完全一样，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
）3.拧下图中两个螺丝，即可通过电源中间把手，拉出电源。
4.拆卸硬盘：打开磁盘面板5.向右掰蓝色卡扣，左侧有硬盘把手弹出，捏住把手即可将硬盘拉出6.拆卸CPU风扇风扇：拧下图中面板上两颗螺丝，从上方，将面板向外拉出并取下，向上轻推风扇，即可将风扇取下7.拆卸CPU访问面板：将面板上的5颗螺丝拧下，并打开固定顶板锁，向上推起面板，即可将面板取下8.拆卸CPU/内存板：将板两边的螺丝拧松（取不下来），掰开螺丝下面两个卡扣，双手拽住板子凉拌的卡扣和底部将板子慢慢拖出9.拆卸内存：打开CPU/内存板内存上的透明塑料板，按下内存条两侧的卡扣，即可将单个内存条拔除（注意：手不要接触到内存条上的金手指和存储芯片）10.拆卸PCI访问面板：打开顶板固定锁，拧下面板上的5颗螺丝，即可将面板取下11.拆卸风扇托盘1：打开PCI访问面板后，找到风扇，捏住风扇两侧把手，将风扇拖出，12.拆卸PCI riser 面板:拧下机箱外侧的4颗螺丝，将机箱侧面板卸下，拔掉PCI Riser 面板上的连接线，掰开面板两侧底部的卡扣，捏住卡扣，将面板慢慢拖出13.拆卸电源背板：拧下电源背板上的2颗螺丝，将电源背板向上提，即可取出（注意：取出电源背板前要拔掉连接在电源背板上的连接线）14.拆卸光驱：打开磁盘驱动面板，取下光驱前面固定片，拽出光驱，拔掉连接在驱动器上的连接线15.拆卸中线面板：拧下服务器底部的6颗螺丝，取下接口固定片，拧出固定中线面板的4颗螺丝以及顶部的1颗螺丝，拉住顶部铁片，向上提起，即可取出16.拆卸配电板：拧下配电板上的6颗螺丝，将配电板向服务器正面滑动1cm后向上提起即可取下（注意：靠近机器底部的两侧的2颗螺丝不需要完全取下，并且拆卸配电板的时候一定要先取出左侧的电源模块）三．如需安装服务器部件，请从此处开始向前逐步阅读文档。
SUN FIRE系列服务器内存模块说明书
DIMM SocketsFor Sun Fire E25K/E20K,E6900/E4900,E2900systems and upgraded Sun Fire 6800/4800and V1280systems:The UltraSPARC ®IV CPU/Memory boards have 32DIMM sockets.These sockets are divided into four groups with two banks (four slots each)for each CPU module.A label on the board lists a three-digit location for each slot.The first,second,and third digits indicate the corresponding CPU processor (0–3),DIMM group in a bank (0or 1),and data output (0–3).For Sun Fire V490and V890systems:Each CPU/Memory board contains slots for 16DIMMs organized into groups of four.DIMMs,therefore,must be added in sets of four.The system reads from,or writes to,all four DIMMs in a group simultaneously.Maximum memory available for the Sun Fire V490is 64Gbytes (two CPU/Memory boards fully populated with 2-Gbyte DIMMs).Maximum memory available for the Sun Fire V890is 128Gbytes (four CPU/Memory boards fully populated with 2-Gbyte DIMMs).2-Gbyte Memory Module Guide for Sun Fire ™ High-End and Midrange Systems Sun Fire E25K/E20K SystemsSun Fire E6900/E4900 SystemsSun Fire 6800/4800 Systems (upgraded to UltraSPARC ® IV CPU/Memory boards)Sun Fire E2900 SystemSun Fire V1280 System (upgraded to UltraSPARC IV CPU/Memory boards)Sun Fire V490 SystemSun Fire V890 SystemDIMM Installation RulesFor Sun Fire E25K/E20K,E6900/E4900,E2900systems and upgraded Sun Fire 6800/4800and V1280systems:■Each DIMM bank must be fully populated with the same capacity DIMM.■Install the larger capacity DIMMs into banks before installing the smaller capacity DIMMs into banks.■The minimum number of DIMMs you can install per CPU processor is four DIMMs or one bank.■If the number of CPU processors on each UltraSPARC IV CPU/Memory board are the same,place DIMM banks on UltraSPARC IV CPU/Memory boards that have fewer populated DIMM banks before placing DIMMs on the UltraSPARC IV CPU/Memory boards that already have morepopulated DIMM banks.■If some UltraSPARC IV CPU/Memory boards have more CPU processors than others,place DIMMs in DIMM banks on the board with the most CPU processors.There will be CPU processors without corresponding DIMMs on other boards.Caution–2-Gbyte SDRAM DIMMs are for use only with theUltraSPARC IV CPU/Memory boards.For Sun Fire V490and V890systems:■DIMMs must be added four-at-a-time within the same group of DIMM slots;every fourth slot belongs to the same DIMM group.■Each group used must have four identical DIMMs installed.The four DIMMs must be from the same manufacturing vendor and must have the same capacity(for example,four512-Mbyte DIMMs,four1-Gbyte DIMMs, or four2-Gbyte DIMMs).Firmware,OS,and Hardware Minimum RequirementsNote–If your system requires both a software upgrade and a firmware upgrade,upgrade the firmware first.Sun Fire E6900/E4900systems and upgraded Sun Fire6800/4800systems,and Sun Fire E2900system and upgraded Sun Fire V1280system require these versions:■Firmware level5.17.5,5.18.2or subsequent compatible versions■Solaris™8OS,plus latest KU patches117350-19and116970-05■Solaris9OS,plus latest KU patches118558-01and116557-03■Solaris10Operating SystemSun Fire V490/V890systems require:■Firmware level4.15.6■Solaris8OS2/04■Solaris9OS4/04■Solaris10OS3/05Sun Fire E25K/E20K systems require:■SMS1.4.1or subsequent compatible versions■SMS1.4.1,plus latest KU patches118595-02and117371-07or later■Solaris8,plus latest KU patches117350-19and111335-27■Solaris9,plus latest KU patches118558-01and117124-05■Solaris10Operating System■A196PSU Upgrade KitNote–For latest patch information go to . Installation information and README files are included in the patch download.Installing DIMMsRefer to your system service manual for the removal and installation instructions.Accessing Sun DocumentationYou can view,print,or purchase a broad selection of Sun documentation, including localized versions,at:/documentationContacting Sun Technical SupportIf you have technical questions about this product that are not answered in this document,go to:/service/contactingSun Welcomes Your CommentsSun is interested in improving its documentation and welcomes your comments and suggestions.You can submit your comments by going to: /hwdocs/feedbackPlease include the title and part number of your document with your feedback: 2-Gbyte Memory Module Guide for Sun Fire High-End and Midrange Systems,part number819-2372-11Copyright2005Sun Microsystems,Inc.All rights e is subject to license terms.Third-party software,including font technology,is copyrighted and licensed from Sun suppliers.Portions may be derived from Berkeley BSD systems,licensed from U.of CA.Sun,Sun Microsystems,the Sun logo,Sun Fire,and Solaris are trademarks or registered trademarks of Sun Microsystems,Inc.in the U.S.and in other countries.All SPARC trademarks are used under license and are trademarks or registered trademarks of SPARC International,Inc.in the U.S.and in other ernment Rights—Commercial ernment users are subject to the Sun Microsystems,Inc.standard license agreement and applicable provisions of the FAR and its supplements.Copyright2005Sun Microsystems,Inc.Tous droits réservés.Distribuépar des licences qui en restreignent l’utilisation.Le logiciel détenu par des tiers,et qui comprend la technologie relative aux polices de caractères,est protégépar un copyright et licenciépar des fournisseurs de Sun.Des parties de ce produit pourrontêtre dérivées des systèmes Berkeley BSD licenciés par l’Universitéde Californie.Sun,Sun Microsystems,le logo Sun,Sun Fire,et Solaris sont des marques de fabrique ou des marques déposées de Sun Microsystems,Inc.aux Etats-Unis et dans d’autres pays.Toutes les marques SPARC sont utilisées sous licence et sont des marques de fabrique ou des marques déposées de SPARC International,Inc.aux Etats-Unis et dans d’autres pays.Sun Microsystems, Inc.Part No. 819-2372-11, Rev. AMay 2006。
Sun Fire V480 服务器 产品说明书
可以从该站点下载最新版本的 SAN 软件/固件升级程序
首先安装该 SUNWsan 软件包 然后依次安装 111412 111413 111095 111096 和 111097 等修补程序 在安装完所有修补程序之前 请勿重新引导系统
Sun Fire V480 服务器产品说明 3
1
系统软件要求
Sun Fire V480 服务器要求使用 Solaris™ 8 2/02 操作环境或使用支持该服务器的 Solaris 更高版本 要检验 Sun Fire V480 服务器上所安装的操作环境版本是否正确 请查看 /etc/release 文件 此文件包含有 Solaris 8 2/02 文本或标明了与此兼容的后续 Solaris 版本
所要求的软件修补程序和推荐使用的软件务器所要求使用和推荐使用的软件修补程序 可以从 Sun 的 授权销售代表或服务提供商那里获得这些修补程序 或从 SunSolve OnlineSM Web 站点 进行下载 其 URL 为
112953-02 或更高版本 SunOS 5.8 增补内核更新修补程序
*必须先安装 112396 和 108987 修补程序 然后再安装其他修补程序
2 Sun Fire V480 服务器产品说明 • 2002 年 9 月
推荐用于 Solaris 8 2/02 操作环境的修补程序
ᓖ – 有些修补程序只供合同客户使用 如果您无法从 SunSolve Online 的 Web 站点获 得某个修补程序 可从您所在地的 技术支持中心 获得该修补程序 北美客户可拨打 1-800-USA-4SUN
*108987-08 或更高版本 SunOS 5.8 patchadd 和 patchrm 命令修补程序
Sun Fire V890 Server 所有者指南说明书
Sun Fire™V890 Server所有者指南Sun Microsystems, Inc.文件號碼 817-6670-122005 年 10 月，修訂版 A請將您對本文件的意見提交至：/hwdocs/feedback請回收Copyright 2005 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. 版權所有。
Sun Microsystems, Inc. 對於本文件所述技術擁有智慧財產權。
這些智慧財產權包含 /patents 上所列的一項或多項美國專利，以及在美國或其他國家／地區擁有的一項或多項其他專利或申請中專利。
但並不以此為限。
本文件及相關產品在限制其使用、複製、發行及反編譯的授權下發行。
未經 Sun 及其授權人 (如果有) 事前的書面許可，不得使用任何方法、任何形式來複製本產品或文件的任何部份。
協力廠商軟體，包含字型技術 其版權歸 Sun 供應商所有，經授權後使用。
本產品中的某些部分可能源自加州大學授權的 Berkeley BSD 系統的開發成果。
UNIX 是在美國及也國家／地區的註冊商標，已獲得 X/Open Company, Ltd. 專屬授權。
Sun 、Sun Microsystems 、Sun 標誌、AnswerBook2、 、Java 、Sun Fire 、SunCluster 、UltraSPARC 、VIS 、OpenBoot 、Solstice DiskSuite 、JumpStart 、Sun StorEdge 、SunSolve Online 、SunVTS 和 Solaris 是 Sun Microsystems, Inc. 在美國及其他國家/地區的商標或註冊商標。
所有的 SPARC 商標都是 SPARC International 、Inc. 在美國和其他國家/地區的商標或註冊商標，經授權後使用。
Sun Fire V490 伺服器安裝與機架裝配指南说明书
Sun Microsystems, Inc.請將您對此文件的意見傳送到：/hwdocs/feedback Sun Fire™ V490伺服器安裝與機架裝配指南文件號碼：817-7749-102004 年 8 月，修訂版 ACopyright 2004 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. 版權所有。
Sun Microsystems, Inc. 對於本文件描述的各項技術，均擁有智慧財產權。
這些智慧財產權包括 /patents 所列之一項或多項美國專利，以及在美國與其他國家已經申請到或正在申請的一項或多項專利，但並不以此為限。
本文件及其所指述的相關產品受著作權法保護，並在限制對其使用、複製、發行及反編譯的授權下發行。
除非事先獲得 Sun 以及相關授權公司的書面許可，否則此產品與此文件的任何部分均不得以任何方式重製成任何格式。
協力廠商軟體 (包括字型技術) 均有版權，並由 Sun 的供應商所授權。
此產品或許有部份是從 Berkeley BSD 系統衍生而來，此部份已向加州大學取得授權許可。
UNIX 是在美國與其他國家的註冊商標，並已向 X/Open Company, Ltd. 取得獨家授權。
Sun、Sun Microsystems、Sun 標誌、Sun Fire、Solaris、SunVTS、OpenBoot 與 Solaris 標誌都是 Sun Microsystems, Inc. 在美國與其他國家的商標或註冊商標。
所有 SPARC 商標都是授權使用的，而且是 SPARC International, Inc. 在美國及其他國家的商標或註冊商標。
具有 SPARC 商標的產品都是採用Sun Microsystems, Inc. 開發的架構。
OPEN LOOK 和 Sun™ 圖形化使用者介面是由 Sun Microsystems, Inc. 為其使用者和授權者開發的。
201011 Sun Fire Vx90 RSC配置管理
技术文档模板（v 101110）作者王卫锋审核分类Sun 子类OS更新时间2010-11-10关键字Sun Fire V480、V880、V490、V890、280R、E250，RSC摘要安装RSC管理关键包，配置和使用RSC进行远程管理主机主要适Solaris 9，OBP 4.15或更高用环境版本说明拟制/修改责任人拟制/修改日期修改内容/理由版本号V101110 王卫锋2010-11-10 新建目录版本说明 (2)1 系统和软硬件环境说明 (4)2 安装和确认RSC软件包 (4)3 配置RSC，添加用户 (4)4 设置RSC Console口(系统console默认从串口改为RSC串口输出) (5)5 串口登录RSC配置管理网络地址 (6)1 系统和软硬件环境说明硬件环境：Sun Fire V480、V880、V490、V890、280R、E250软件环境：Solaris 9、RSC 2.2.32 安装和确认RSC软件包# unzip rsc2.2.3_packages_s9.zip# cd rsc2.2.3_packages_s9# pkgadd -d ./ #进行软件包的安装# /usr/bin/pkginfo | grep SUNWrsc #确认安装成功3 配置RSC，添加用户# /usr/platform/`uname -i`/rsc/rscadm show #查看配置信息# /usr/platform/`uname -i`/rsc/rsc-config #重新进行配置Continue with RSC setup (y|n): ySet RSC date/time now (y|n| ) [y]:Server Hostname [HostName]: ServerHostNameEdit customer info field (y|n| ) [n]:Enable RSC Ethernet Interface (y|n|s| ) [n]: yRSC IP Mode (config|dhcp| ) [dhcp]: configRSC IP Address []: 123.4.56.23RSC IP Netmask [255.255.255.0]:RSC IP Gateway []: 123.4.56.248Enable RSC Alerts (y|n|s| ) [n]:Enable RSC Modem Interface (y|n|s| ) [n]:Enable RSC Serial Port Interface (y|n|s| ) [n]: ySerial port baud rate (9600|19200|38400|57600|115200) [9600]: Serial port data bits (7|8) [8]:Serial port parity (even|odd|none) [none]:Serial port stop bits (1|2) [1]:Setup RSC User Account (y|n| ) [y]:Username []: bobUser Permissions (c,u,a,r|none| ) [cuar]:--------------------Verifying Selections--------------------General Setup-------------Set RSC date now = yServer Hostname = ServerHostNameSet Customer Info = nIs this correct (y|n): yEthernet Setup--------------IP Mode = configIP Address = 123.4.56.23IP Netmask = 255.255.255.0IP Gateway = 123.4.56.248Is this correct (y|n): yAlert Setup------------ Alerts disabledIs this correct (y|n): yModem Setup------------ Modem disabled, ppp disabledIs this correct (y|n): ySerial Port Setup-----------------Serial Port Baud = 9600Serial Port Data Bits = 8Serial Port Parity = noneSerial Port Stop Bits = 1Is this correct (y|n): yUser Setup----------User Name = bobUser Permissions = cuarIs this correct (y|n): yThis script will now update RSC, continue (y|n): y4 设置RSC Console口(系统console默认从串口改为RSC串口输出)# /usr/platform/`uname -i`/rsc/rsc-config #首先配置好RSC串口参数，上面已经配置好了ok setenv diag-out-console true #进入到ok下进行输入输出设备的更改ok setenv input-device rsc-consoleok setenv output-device rsc-consoleok reset-all #重启OBP生效rsc> console #网络登录或串口连接RSC，然后连接系统console 5 串口登录RSC配置管理网络地址rsc> shownetwork #通过RSC串口登录，查看管理网络口配置Ethernet is disabled.rsc> showmail_enabled: falseip_mode: none #可用值={none | dhcp | config}ppp_enabled: falsetpe_link_test: trueserial_baud: 9600serial_parity: noneserial_stop: 1serial_data: 8customerinfo:ip_addr: 0.0.0.0ip_netmask: 0.0.0.0ip_gateway: 0.0.0.0mailhost:mailuser:ppp_local_ip_addr: 0.0.0.0ppp_remote_ip_addr: 0.0.0.0hostname:escape_char: ~rsc> set ip_mode configrsc> set ip_addr 10.12.9.95rsc> set ip_netmask 255.255.255.0rsc> set ip_gateway 10.12.9.1rsc> set hostname myv490rscrsc> showmail_enabled: falseip_mode: configppp_enabled: falsetpe_link_test: trueserial_baud: 9600serial_parity: noneserial_stop: 1serial_data: 8customerinfo:ip_addr: 10.12.9.95ip_netmask: 255.255.255.0ip_gateway: 10.12.9.1mailhost:mailuser:ppp_local_ip_addr: 0.0.0.0ppp_remote_ip_addr: 0.0.0.0hostname: myv490rscescape_char: ~rsc> resetrsc #重启RSC后生效，然后就可以远程登录RSC了。
Sun Fire T2000服务器文档指南说明书
This guide provides basic information about your server and explains where to find information to get your server up and running quickly.The following topics are covered:■Important Information About Firmware Updates andSolaris OS Patches ■Sun Fire T2000Server Documentation ■Front and Rear Panel Identification ■Indicators For detailed information,refer to the Sun Fire T2000Server documentation.Important Information AboutFirmware Updates and Solaris OS PatchesBefore you deploy your server,check for information about recommended updates for the Sun™System Firmware and Solaris™Operating System (OS).This information is described in the Sun Fire T2000Server Product Notes (819-2544)that are posted at:/documentationSun Fire T2000Server DocumentationYou can view and print the following manuals from the Sun™documentation web site:/documentation■Sun Fire T2000Server Product Notes (819-2544)Information about the latest product updates and issues.■Sun Fire T2000Server Product Overview (819-2543)Product features■Sun Fire T2000Server Site Planning Guide (819-2545)Server specifications for site planning■Sun Fire T2000Server Installation Guide (819-2546)Detailed rackmounting,cabling,power on,and configuring information■Sun Fire T2000Server System Administration Guide (819-2549)How to perform administrative tasks that are specific to the Sun Fire T2000server■Advanced Lights Out Manager (ALOM)CMT v1.1User’s Guide(819-3250)How to use the Advanced Lights Out Manager (ALOM)software■Sun Fire T2000Server Service Manual (819-2548)How to run diagnostics to troubleshoot the server,and how to remove and replace parts in the serverFor information about the Solaris™Operating System that is preinstalled on the server,go to:/software/preinstallSun Fire ™ T2000 Server Getting Started GuidePart No. 819-2542-11, Rev. A April 2006Sun Microsystems, Submit comments about this document at:/hwdocs/feedbackFront and Rear Panel IdentificationFIGURE 1Sun FireT2000Server Front PanelFIGURE 2Sun Fire T2000Server Rear PanelIndicatorsIndicators from left to right:■Locator LED/button*(white)—used to identify a particular server from other servers ■Service Required*(yellow)—indicates that service is required ■Power OK LED/button*(green)—indicates the state of the server:■Off—not running in its normal state ■On—powered on and running ■Fast blink—running in standby mode ■Slow blink—running in a transitory state ■Fan Fault**(amber)—when on,indicates a fan failure event occurred■Rear Fault**(amber)—when on,indicates that a power supply or blower unit failure event occurred ■Over Temp**(amber)—when on,indicates that a temperature failure event occurred*Indicator is provided on the front and rear of the chassis.**Indicator is only provided on the front of the chassis.Hard drivesDVD driveHDD 0Indicators and buttonsHDD 2HDD 1HDD 323USB portsPower supply 0Power supply 1PCI-E Slot 0SC serial mgtSC net mgt IndicatorsPCI-E Slot 1PCI-X Slot 1PCI-X Slot 0TTYA serialGBE ports201301USB portsport PCI-E Slot 2port portCopyright 2006Sun Microsystems,Inc.All rights e is subject to license terms.Third-party software,including font technology,is copyrighted and licensed from Sun suppliers.Portions may be derived from Berkeley BSD systems,licensed from U.of CA.Sun,Sun Microsystems,the Sun logo,Sun Fire,and Solaris are trademarks or registered trademarks of Sun Microsystems,Inc.in the U.S.and in other countries.All SPARC trademarks are used under license and are trademarks or registered trademarks of SPARC International,Inc.in the U.S.and in other ernment Rights—Commercial ernment users are subject to the Sun Microsystems,Inc.standard license agreement and applicable provisions of the FAR and its supplements.Copyright 2006Sun Microsystems,Inc.Tous droits réservés.Distribuépar des licences qui en restreignent l’utilisation.Le logiciel détenu par des tiers,et qui comprend la technologie relative aux polices de caractères,est protégépar un copyright et licenciépar des fournisseurs de Sun.Des parties de ce produit pourront être dérivées des systèmes Berkeley BSD licenciés par l’Universitéde Californie.Sun,Sun Microsystems,le logo Sun,Sun Fire,et Solaris sont des marques de fabrique ou des marques déposées de Sun Microsystems,Inc.aux Etats-Unis et dans d’autres pays.Toutes les marques SPARC sont utilisées sous licence et sont des marques de fabrique ou des marques déposées de SPARC International,Inc.aux Etats-Unis et dans d’autres pays.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Sun Microsystems, Inc. 请将有关本文档的意见和建议提交至：/hwdocs/feedbackSun Fire™ V890 服务器产品说明文件号码 817-6678-16 2007 年 8 月，修订版 01请回收版权所有 2007 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. 保留所有权利。
对于本文档中介绍的产品， Sun Microsystems, Inc. 对其所涉及的技术拥有相关的知识产权。
需特别指出的是（但不局限于此），这些知识产权可能包含在 /patents 中列出的一项或多项美国专利，以及在美国和其他国家/地区申请的一项或多项其他专利或待批专利。
本文档及其相关产品的使用、复制、分发和反编译均受许可证限制。
未经 Sun 及其许可方（如果有）的事先书面许可，不得以任何形式、任何手段复制本产品或文档的任何部分。
第三方软件，包括字体技术，均已从 Sun 供应商处获得版权和使用许可。
本产品的某些部分可能是从 Berkeley BSD 系统衍生出来的，并获得了加利福尼亚大学的许可。
UNIX 是 X/Open Company, Ltd. 在美国和其他国家/地区独家许可的注册商标。
Sun 、Sun Microsystems 、Sun 徽标、Java 、AnswerBook2、 、Solaris 、SunSolve Online 、SunVTS 、OpenBoot 、Sun StorEdge 、Jump Start 和 Solaris 徽标是 Sun Microsystems, Inc. 在美国和其他国家/地区的商标或注册商标。
所有 SPARC 商标的使用均已获得许可，它们是 SPARC International, Inc. 在美国和其他国家/地区的商标或注册商标。
标有 SPARC 商标的产品均基于由 Sun Microsystems, Inc. 开发的体系结构。
OPEN LOOK 和 Sun™ 图形用户界面是 Sun Microsystems, Inc. 为其用户和许可证持有者开发的。
Sun 感谢 Xerox 在研究和开发可视或图形用户界面的概念方面为计算机行业所做的开拓性贡献。
Sun 已从 Xerox 获得了对 Xerox 图形用户界面的非独占性许可证，该许可证还适用于实现 OPEN LOOK GUI 和在其他方面遵守 Sun 书面许可协议的 Sun 许可证持有者。
美国政府权利 - 商业用途。
政府用户应遵循 Sun Microsystems, Inc. 的标准许可协议，以及 FAR （Federal Acquisition Regulations ，即“联邦政府采购法规”）的适用条款及其补充条款。
本文档按“原样”提供，对于所有明示或默示的条件、陈述和担保，包括对适销性、适用性或非侵权性的默示保证，均不承担任何责任，除非此免责声明的适用范围在法律上无效。
Sun Fire V890 服务器产品说明此产品说明提供了 Sun Fire™ V890 服务器相关问题的最新信息。
相关文档您可以从以下网址获取有关 Sun Fire V890 服务器的完整联机文档集：/products-n-solutions/hardware/docs/Servers定期查看这些站点，以获取 Sun Fire V890 产品文档的最新修订版，其中包括此产品说明的最新版本。
预装的软件Sun Fire V890 服务器中预装了 Solaris™ 操作系统 (Operating System, OS) 和 Java™ Enterprise System 软件。
有关如何启动预装软件的重要信息，请访问以下网址：/software/preinstall2100 MHz 系统要求附带 2100 MHz CPU/内存模块的 Sun Fire V890 系统在出厂时已进行了升级，以便能够提供运行 2100 MHz UltraSPARC™ IV+ 处理器所需的额外动力。
有关 2100 MHz 系统的软件要求和硬件升级的更多信息，请参见《Sun Fire V490/V890 Systems with UltraSPARC IV+ 2100 MHz CPU/Memory Modules Supplement》，该文档以联机方式提供，网址如下：/products-n-solutions/hardware/docs/Servers1软件和 OpenBoot 固件要求表 1列出了使用 1050 MHz、1200 MHz 和 1350 MHz UltraSPARC IV CPU/内存模块以及 1500 MHz、1800 MHz 和 2100 MHz UltraSPARC IV+ CPU/内存模块所需要的操作系统和 OpenBoot™ PROM (OBP) 固件的最低版本。
表 1 操作系统和固件的最低版本CPU/内存模块操作系统固件版本1050 MHz Solaris 8 2/04OBP 4.15.1Solaris 9 4/04OBP 4.15.1Solaris 10 3/05OBP 4.15.11200 MHz Solaris 8 2/04OBP 4.15.1Solaris 9 4/04OBP 4.15.1Solaris 10 3/05OBP 4.15.11350 MHz Solaris 8 2/04OBP 4.15.6Solaris 9 4/04OBP 4.15.6Solaris 10 3/05OBP 4.15.61500 MHz Solaris 9 9/05OBP 4.18.1Solaris 10 3/05 HW1OBP 4.18.11800 MHz Solaris 9 9/05OBP 4.18.8Solaris 10 3/05 HW1OBP 4.18.82100 MHz Solaris 9 9/05OBP 4.22.24Solaris 10 3/05 HW1OBP 4.22.24注意 – 在安装了 2100 MHz CPU/内存模块的系统中，应使用 OBP 4.22.24 版或更高版本。
如果在这些系统中装入早期的 OBP 版本，会导致其无法引导。
要验证您的服务器是否安装了正确的操作系统版本，请检查/etc/release文件。
它应该包含文本Solaris X X/XX或标识了一个与 Sun Fire V890 系统兼容的 Solaris 版本。
2Sun Fire V890 服务器产品说明•2007 年 8 月Sun Fire V890 服务器产品说明3要确定服务器中 OpenBoot 固件的当前版本，请使用以下一种方法：●当 Solaris 操作系统正在运行时，输入：●或者在 ok 提示符下输入：OpenBoot PROM 中增强的诊断操作从版本 4.15 开始，OBP 提供了增强的诊断操作（默认情况下在加电时启用）。
这些诊断操作会增加 Sun Fire V890 服务器引导时所需的时间。
它们还会更改某些检测和报告服务器信息的应用程序的行为。
例如，启用了 OBP 诊断操作后，rsc-console 连接的输出会被发送到服务器控制台，并且不显示警告消息。
出现这一情况时，RSC 控制台似乎没有响应 RSC 命令。
当您在查看 rsc-console 的输出，并且 Sun Fire V890 服务器的前面板钥控开关处于“Diagnostics （诊断）”位置时，也会发生这一情况。
此外，诊断操作还会更改启动期间服务器 LED 指示灯的行为。
执行加电自检 (power-on self-test, POST) 时，电源和系统故障 LED 指示灯会同时闪烁。
加电自检完成后，运行 OBP 诊断操作，LED 指示灯将恢复正常功能。
有关这些增强功能、新增和重新定义的配置变量以及新的标准（默认）配置的更多信息，请参阅 Sun Fire V890 服务器附带的 Sun Fire V890 Documentation CD 中的《OpenBoot PROM Enhancements for Diagnostic Operation 》。
软件修补程序本节列出了 Sun Fire V890 服务器可能需要的软件修补程序。
您可以从 Sun 的授权服务提供商处获得这些修补程序，或者从 SunSolve Online SM Web 站点下载这些修补程序，网址为：有关安装修补程序的指导，请参见每个修补程序附带的自述文件。
下面分别列出了适用于以下 Solaris OS 版本的修补程序：■适用于 Solaris 10 OS 的软件修补程序■适用于 Solaris 9 OS 的软件修补程序■适用于 Solaris 8 OS 的软件修补程序# /usr/sbin/prtconf -V ok .version适用于 Solaris 10 OS 的软件修补程序要查看适用于 Solaris 10 的必要软件修补程序列表，请参见《Solaris 10 Sun 硬件平台指南》。
适用于 Solaris 9 OS 的软件修补程序表 2列出了适用于 Sun Fire V890 服务器上安装的 Solaris 9 4/04 OS 的必要修补程序以及推荐的修补程序。
表 2 适用于 Sun Fire V890 服务器上 Solaris 9 OS 的修补程序修补程序 ID描述必要的修补程序：112233-12 或更高版本SunOS 5.9：内核修补程序112817-17 或更高版本SunOS 5.9：SunGigaSwift 以太网 1.0 驱动程序修补程序111847-08 或更高版本SAN Foundation Kit 修补程序 (MPxIO/leadville)*113039-04 或更高版本SunOS 5.9：Sun StorEdge Traffic Manager 修补程序*113040-06 或更高版本SunOS 5.9：fctl/fp/fcp/usoc 驱动程序修补程序*113041-04 或更高版本SunOS 5.9：fcip 驱动程序修补程序*113042-04 或更高版本SunOS 5.9：qlc 驱动程序修补程序*113043-05 或更高版本SunOS 5.9：luxadm、liba5k 和 libg_fc 修补程序*113044-04 或更高版本cfgadm 修补程序*113447-13 或更高版本SunOS 5.9：libprtdiag_psr 修补程序117171-05 或更高版本SunOS 5.9：内核修补程序115553-10 或更高版本SunOS 5.9：USB 驱动程序和 Framework 修补程序推荐的修补程序：116363-07 或更高版本RSC 2.2.2 修补程序* 要安装修补程序 111847、113039、113040、113041、113042、113043 和 113044，需要软件包 SUNWsan (SAN Foundation Kit)。
