MBR10200CT-MBR20100CT ASEMI高压肖特基二极管规格
ASEMI肖特基二极管MBR20200FCT参数详解
ASEMI肖特基二极管MBR20200FCT参数详解ASEMI肖特基二极管MBR20200FCT参数详解
编辑-Z
MBR20200FCT参数描述
特性：低功耗、大电流和超高速
电性参数：20A200V
芯片材质：si
正向电流(Io)：20A
芯片个数：2
正向电压(VF)：0.9V
芯片尺寸：102mil
浪涌电流Ifsm：200A
漏电流(Ir)：20mA
工作温度：-65~+175℃
恢复时间(Trr)：5ns
引线数量：3
MBR20200FCT的电性参数：正向平均电流20A；反向峰值电压200V
MBR20200FCT的包装方式：5000pcs/箱
MBR20200FCT的特征：
1、可燃性分类94V-O、阻燃环氧模塑料
2、金属硅结，多数载流子传导
3、低功耗、高效率
4、高电流能力
5、用于过压保护的保护环
MBR20200FCT的机械数据：
1、外壳：ITO-220AB模压塑料
2、端子：镀锡，可焊接，符合MIL-STD-750
3、极性：已标记
4、安装位置：任意
5、重量：0.055盎司，1.5615克
以上就是ASEMI肖特基二极管MBR20200FCT参数详解的详细参数和特征ASEMI产品广泛应用于：开关电源、LED照明、集成电路、移动通讯、计算机、工业自动化控制设备、汽车电子以及液晶电视、IoT、智能家居、医疗仪器、电磁炉等大小家电。
MBR1040CT-MBR1040FCT ASEMI高压大功率肖特基二极管规格
MBR1040CT MBR1040FCT MBR1040DC肖特基二极管参数PDF规格书MBR1040FCT等肖特基均采用俄罗斯Mikron芯片，28条台湾健鼎测试线，确保MBR1040FCT的高可靠性肖特基二极管MBR1040FCT参数规格：肖特基二极管MBR1040FCT电流：10A；肖特基二极管MBR1040FCT电压：40V；肖特基二极管MBR1040FCT管装：50/管；盒装：1000PCS/盒。
肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
MBR1040CT ITO-220AB肖特基二极管PDF资料MBR1040CT肖特基类型：高结温芯片，品牌：ASEMI，应用市场：电源，小家电，LED电源，各式充电器，开关电源，LED显示屏等。
MBR1040CT肖特基相关参数如下：MBR1040CT电压Vrrm:40VMBR1040CT电流If平均：10AMBR1040CT正向电压Vf最大：0.54VMBR1040CT电流，Ifs最大：120AMBR1040CT工作温度范围：-40°C to+150°CMBR1040CT封装形式：TO-220/TO-220F/ITO-220MBR1040CT反向恢复电流，Irrm:20UA肖特基系列型号：MBR1040CT,MBR1045CT,MBR1060CT,MBR1060FCT,MBR10100CT,MBR10100FCT,MBR10150FCT,MBR10150CT,MBR10200FCT,MBR10200CT肖特基二极管封装：TO-251,TO-252,TO-263,TO-220,TO-247,TO-3P。
ASEMI肖特基二极管型号大全,找找MBR4045PT属于哪一类
编辑：GGASEMI肖特基二极管的型号众多，接下来所列型号主要以电流电压大小，分为大类，再以封装区分作为辅助分类。
ASEMI肖特基二极管型号大全，找找MBR4045PT属于哪一类1A~5A 20V~150V 肖特基二极管两者型号都在用SS封装：SS110 、SS14 。
10A 45V~200V 肖特基二极管采用TO-220AC封装的有：MBR10200AC、MBR10150AC、MBR10100AC、MBR1060AC、MBR1045AC、MBR1040AC采用TO-220封装的有：MBR1040FCT、MBR10200FCT、MBR10100FCT、MBR10150FCT、 MBR1040CT、MBR10200CT、MBR1040FCT、MBT1045FCT、 MBR1045CT、MBR1040CT、 MBR1045CT、MBR1060CT、MBR1060FCT、MBR10100CT、MBT10100FCT、MBR10150CT该封装有FCT和CT结尾的型号命名，区别于前者是塑封封装、后者是铁头封装。
采用TO-251封装的有：BD1045CT、BD1060CT、BD10100CT、BD10150CT、BD10200CT、BD1040CT采用TO-252封装的有：BD1040CS、BD1045CS、BD1060CS、BD10100CS、BD10150CS、 BD10200CS 采用TO-263封装的有：MBR10200DC、MBR1040DC、MBR1045DC、MBR1060DC、MBR10100DC、MBR10150DC20A 45V~200V肖特基二极管采用TO-220AC封装的有：MBR20200AC、MBR20150AC、MBR20100AC、MBR2060AC、 MR2045AC采用TO-251封装的有：BD2060CT、BD2045CT、BD20100CT、BD20150CT、BD20200CT、采用TO-252封装的有：BD20100CS、BD20150CS、BD20200CS、BD2045CS、BD2060CS采用TO-263封装的有：MBR2045DC、MBR2060DC、MBR20100DC、MBR20150DC、MBR20200DC采用TO-220封装的有：MBR2045CT、MBR2045FCT、MBR20200FCT、MBR2060CT、 MBR20100FCT、MBR2060FCT、MBR20100CT、MBR20100FCT、 MBR20150CT、MBR20150FCT、MBR20200CT、MBR20200FCT采用TO-247/3封装的有：MBR20200PT30A 45V~200V 肖特基二极管采用TO-247/3P封装的有：MBR3045PT、MBR3060PT、MBR30100PT、MBR30150PT、MBR30200PT采用TO-263封装的有：MBR30200DC、MBR3060DC、MBR30100DC、MBR30150DC、MBR3045DC采用TO-220封装的有：MBR3045CT、MBR3045FCT、MBR3060CT、MBR3060FCT、MBR30100CT、MBT30100FCT、MBR30150CT、MBR30150FCT、 MBR30200CT、MBR30200FCT 40A 45V~200V 肖特基二极管采用TO-263封装的有：MBR4045DC、MBR40200DC、MBR4060DC、MBR40100DC、MBR40150DC采用TO-247/3P封装的有：MBR40200PT、MBR4045PT、MBR4060PT、MBR40100PT、 MBR40150PT、采用TO-220封装的有：MBR4045FCT、MBR4045CT、MBR4060FCT、MB40100FCT、 MBR4060CT、MBR40100CT60A 45V~220V 肖特基二极管采用TO-247/3P封装的有：MBR6045PT、MBR6060PT、MBR60100PT、MBR60150PT、 MBR60200PT 10A~60A 20V~100V 肖特基二极管采用ITO-220AB封装的有：SBT10150UCT、SBT10100UCT、SBT1060UCT、SBT1045UCT、SBT10150VCT、SBT10100VCT、SBT1060VCT、SBT1045VCT、SBT30150UCT、SBT2045VCT、SBT2060VCT、SBT20100VCT、SBT20150VCT、SBT2045UCT、 SBT2060UCT、SBT20100UCT、 SBT20150UCT、SBT3045VCT、SBT3060VCT、SBT30100VCT、 SBT30150VCT、SBT3045UCT、SBT3060UCT、SBT30100UCT、SBT1045UFCT、SBT30100UFCT、SBT1060UFCT、SBT10150VFCT、SBT10100VFCT、SBT1060VFCT、SBT1045VFCT、SBT10100UFCT、SBT2045VFCT、SBT10150UFCT、 SBT2060VFCT、SBT20100VFCT、SBT20150VFCT、SBT2045UFCT、SBT2060UFCT、SBT20100UFCT、SBT20150UFCT、SBT3045VFCT、SBT3060VFCT、SBT30100VFCT、 SBT30150VFCT、SBT3045UFCT、SBT3060UFCT、SBT30150UFCT、SBT1045UFCT、 SB10100LCT、SB10150LCT、SB1045LFCT、SB1045LFCT、SB30100LFCT、 SB1060LFCT、SB30150LFCT、SB10100LFCT、SB2045LFCT、SB10150LFCT、SB2060LFCT、SB20100LFCT、SB3060LCT采用TO-220AB封装的有：SB1060LCT、SB30150LCT、SB30150LCT、SB10100LCT、SB2060LCT、SB10150LCT、SB20150LCT、SB3060LCT、SB30100LCT、SB1045LCT采用TO-277封装的有：10V45这款肖特基二极管型号是超低压降、贴片小封装的。
贴片肖特基二极管封装
贴片肖特基二极管封装通过型号识别封装外形：MBR10100：TO-220AC，单芯片，两引脚，MBR10100CT：TO-220AB，双芯片，三引脚，型号后缀带CT MBRB10100CT：TO-263（D 2 PAK）、贴片。
型号前面第四个字母B，代表TO-263，国际通用命名。
双芯片，三引脚，型号后缀带CT MBRD1045CT：TO-252（DPAK）、贴片。
MBRD与MBRB都是贴片，D：TO-252，B：TO-263。
MBR3045PT：TO-3P，型号后缀“PT”代表TO-3P封装，原MOTOROLA（今ON）叫做SOT-93 SD1045：D表示TO-251 常见贴片封装的肖特基型号：BAT54、BAT54A、BAT54C、BAT54S：SOT-23，0.3AMBR0520L、MBR0540：SOD-123，0.5ASS12、SS14：DO-214AC（SMA），1ASL12、SL14：DO-214AC（SMA），1ASK22：SK24：DO-214AA（SMB），2ASK32：SK34：DO-214AB（SMC），3AMBRD320、MBRD360：TO-252，3AMBRD620CT、MBRD660CT：TO-252，6AMBRB10100CT：TO-263（D 2PAK），10AMBRB4045CT：TO-263（D2PAK），40A常见插件封装的肖特基型号：MBR150、MBR160：DO-41，轴向，1A1N5817（1A/20V）、1N5819（1A/40V），轴向，DO-41；1N5820（3A/20V）、1N5822（3A/40V），轴向，DO-201ADMBR340、MBR3100：（3A/40V），DO-201AD轴向，MBR735、MBR745：TO-220AC（两脚），7AMBRB735、MBRB745：贴片、TO-263（D 2 PAK），7AMBR1045、MBR1060：TO-220AC（两脚），10AMBR1045CT、MBR10100CT：TO-220AB（三脚半塑封），10AMBRF1045CT、MBRF10100CT：TO-220F，（三脚全塑封），10A（第4位字母F为全塑封）MBR1535CT、MBR1545CT：TO-220AB（三脚），15AMBR2045CT、MBR20200CT：TO-220AB（三脚），20AMBR2535CT、MBR2545CT：TO-220AB（三脚），25AMBR3045CT、MBR3060CT：TO-220AB（三脚），30AMBR3045PT、MBR3060PT：TO-247（TO-3P），30AMBR4045PT、MBR4060PT：TO-247（TO-3P），40AMBR6045PT、MBR6060PT：TO-247（TO-3P），60A器件型号主要参数常规封装形式MBR1045CT，10A，45V，TO-220AB、TO-220F全塑封；MBR1060CT，10A，60V，TO-220AB、TO-220F全塑封；MBR10100CT，10A，100V，TO-220AB、TO-220F全塑封；MBR10150CT，10A，150V，TO-220AB、TO-220F全塑封；MBR10200CT，10A，200V，TO-220AB、TO-220F全塑封；MBR2045CT，20A，45V，TO-220AB、TO-220F全塑封；MBR2060CT，20A，60V，TO-220AB、TO-220F全塑封；MBR20100CT，20A，100V，TO-220AB、TO-220F全塑封；MBR20150CT，20A，150V，TO-220AB、TO-220F全塑封；MBR20200CT，20A，200V，TO-220AB、TO-220F全塑封；MBR3045CT，30A，45V，TO-220AB、TO-220F全塑封；MBR3060CT，30A，60V，TO-220AB、TO-220F全塑封；MBR30100CT，30A，100V，TO-220AB、TO-220F全塑封；MBR30150CT，30A，150V，TO-220AB、TO-220F全塑封；MBR30200CT，30A，200V，TO-220AB、TO-220F全塑封；MBR3045PT，30A，45V，TO-247、TO-3P；MBR3060PT，30A，60V，TO-247、TO-3P；MBR30100PT，30A，100V，TO-247、TO-3P；MBR30150PT，30A，150V，TO-247、TO-3P；MBR30200PT，30A，200V，TO-247、TO-3P；MBR4045PT，40A，45V，TO-247、TO-3P；MBR4060PT，40A，60V，TO-247、TO-3P；MBR40100PT，40A，100V，TO-247、TO-3P；MBR40150PT，40A，150V，TO-247、TO-3P；MBR40200PT，40A，200V，TO-247、TO-3P；MBR6045PT，60A，45V，TO-247、TO-3P；MBR6060PT，60A，60V，TO-247、TO-3P；MBR60100PT，60A，100V，TO-247、TO-3P；。
MBR20100FCT ASEMI品牌肖特基二极管
MBR20100FCT ASEMI品牌肖特基二极管原装MBR20100FCT 型号：MBR20100FCT
品牌：ASEMI
封装：TO-220
特性：MBR20200FCT
电性参数：20A 100V
芯片材质：Mikron
正向电流(Io)：20A
芯片个数：2
正向电压(VF)：0.87V
芯片尺寸：102mil
浪涌电流Ifsm：150A
漏电流(Ir)：150A
工作温度：-55~+150℃
恢复时间(Trr)：>5nS
引线数量：3
ASEMI半导体厂家-强元芯电子专业经营分离式元器件，主要生产销售整流桥系列封装（DB、WOB、BR、KBPC、KBP、KBPM、GBU、GBL、KBL、KBJ、KBU）；整流模块（MDS、MTC、MDQ、QLF、SQLF）；汽车整流子（25A～50A STD&TVS Button、Cell、MUR）；
肖特基二极管TO-220（MBR10100、10150、20100、20150、20200、30100、30200全塑封半塑封）；肖特基TO-3P/247，整流二极管(STD、FR、HER、SF、SR、TVS、开关管、稳压管)；玻璃钝化（GPP）六英寸晶圆等，各种封装参数在ASEMI都有详细介绍。

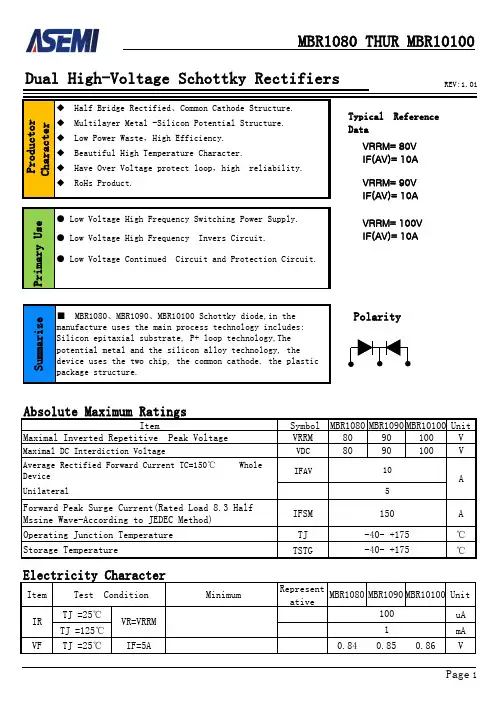

肖特基二极管MBR10100F ASEMI 10A 100V
Page 1
MBR1080 THUR MBR10100
Dual High-Voltage Schottky Rectifiers
REV:1.01
The forward voltage and forward current curve
The reverse leak current and the reverse voltage (single-device) curve
MBR1080 THUR MBR10100 Dual High-Voltage Schottky Rectifiers
◆ Half Bridge Rectified、Common Cathode Structure. Multilayer Metal -Silicon Potential Structure. Low Power Waste，High Efficiency. Beautiful High Temperature Character. Have Over Voltage protect loop，high reliability. RoHs Product.
MBR10100
XXXX
修订内容
ＷＷＷ．ＳＵＮＮＹＳＥＭＩ．ＣＯＭ
Page 3
VRRM= 100V IF(AV)= 10A
Circuit and Protection Circuit.
■ MBR1080、MBR1090、MBR10100 Schottky diode,in the manufacture uses the main process technology includes: Silicon epitaxial substrate, P+ loop technology,The potential metal and the silicon alloy technology, the device uses the two chip, the common cathode, the plastic package structure.
MBR10200FCT-ASEMI肖特基二极管正向反向特性的两种检测方法
今天力荐一款ASEMI肖特基二极管MBR10200FCT，看看参数是多少？如何检测？跟着编辑：GG来看一看吧。
ASEMI力推新产品MBR10200FCT肖特基二极管，电性参数为10A 200V,TO-220封装，芯片采用俄罗斯进口Mikron芯片，镭射激光打标,永不退色；黑胶材质为进口环氧塑脂材料，包封稳定性强,其引脚为优质进口99.99％的无氧铜,抗弯曲、抗氧化、高导电性。
能适应绝缘性要求高的环境,电性表现稳定优异，业界真正实力派肖特基。
MBR10200FCT广泛应用于小功率开关电源产品中做整流，续流等作用。
采用进口86mil米克朗大芯片，也是持续热销重要原因之一。
除了了解这款MBR10200FCT的参数，特点之外，你还知道它的好坏检测方法吗？接下来就来说说二极管的两种检测方法吧。
测试二极管的好坏
测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，
以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试
把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试
把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
对于MBR10200FCT的检测你都学会了吗？希望这篇文章对你有帮助。
关于肖特基MBR系列
关于肖特基MBR系列：为什么要取名为“MBR”？M：是以最早MOTOROLA的命名，取MB：Bridge 桥，整流桥R：Rectifier，整流器SCHOTTKY：肖特基SCHOTTKY RECTIFIER DIODES：肖特基整流二极管。
肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、SL....、BL....、1、肖特基它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
2、肖特基二极管的结构肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N 外延层（砷材料）、N型硅基片、N阴极层及阴极金属等构成。
在N型基片和阳极金属之间形成肖特基势垒。
当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。
采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。
它有单管式和对管（双二极管）式两种封装形式。
肖特基对管又有共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式。
采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有A~19种管脚引出方式。
3、常用的肖特基二极管常用的有引线式肖特基二极管有1N5817、1N5819、MBR1045、MBR20200等型号。
常用的表面封装肖特基二极管，SCHOTTKY取第一个字母“S”，片式表面贴片SMD取第一个字母“S”，即为SS，如：SS12、SS14....电流最小的肖特基是BAT42（0.2A)；BAT54、BAT54A、BAT54C（0.3A）；电流最大的肖特基是440A，如：440CMQ030、444CNQ045；超过440A的必定是模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MBR10200CT ASEMI高压肖特基二极管
肖特基二极管MBR10200CT参数规格：
肖特基二极管MBR10200CT电流：10A；
肖特基二极管MBR10200CT电压：200V；
肖特基二极管MBR10200CT管装：50/管；盒装：1000PCS/盒。
肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
MBR10200CT ITO-220AB肖特基二极管PDF资料
MBR10200CT肖特基类型：高结温芯片，品牌：ASEMI，
应用市场：电源，小家电，LED电源，各式充电器，开关电源，LED显示屏等。
MBR10200CT肖特基相关参数如下：
MBR10200CT电压Vrrm:200V
MBR10200CT电流If平均：10A
MBR10200CT正向电压Vf最大：0.87V
MBR10200CT电流，Ifs最大：150A
MBR10200CT工作温度范围：-40°C to+150°C
MBR10200CT封装形式：TO-220/TO-220F/ITO-220
MBR10200CT反向恢复电流，Irrm:10UA
肖特基系列型号：
MBR1040CT,MBR1045CT,MBR1060CT,MBR1060FCT, MBR10100CT,MBR10100FCT,MBR10150FCT,MBR10150CT, MBR10200FCT,MBR10200CT
肖特基二极管封装：TO-251,TO-252,TO-263,
TO-220,TO-247,TO-3P。
